Металлический верстак в гараж своими руками

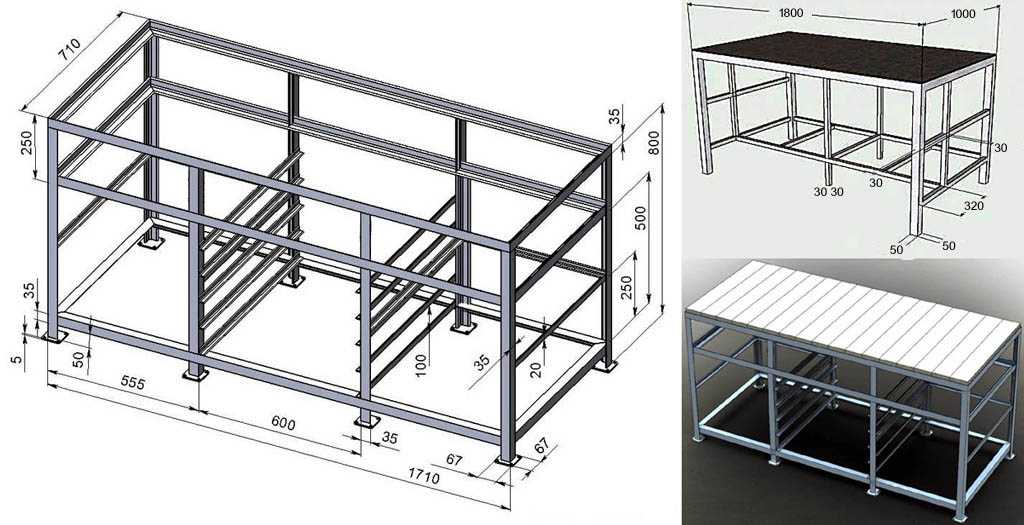

Сборка каркаса

Для изготовления каркаса применяется профильная металлическая труба, а вот ребра жесткости делают из уголка. Из него же и устраивается кронштейн для надежной фиксации ящиков и полок.

Все детали металлического слесарного верстака надежнее всего соединять методом сварки. Можно операции по креплению частей стола производить с помощью болтового соединения, но такая технология более трудоемкая, да и требует при эксплуатации постоянного контроля и подтяжки соединительных узлов.

Этапы сборки каркаса:

Из двух труб длиной около двух метров и двух коротких (0,6 м) сваривается каркас стола.
Затем привариваются боковые трубы для ножек.
Между ними нужно закрепить перемычки, чтобы увеличить прочность конструкции.
Далее привариваются к каркасу все направляющие для ящиков и усиливаются их каркасы перемычками.

В принципе, каркас верстака можно считать готовым, а следующим этапом будет изготовление столешницы.

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

Особенности конструкции
Этап проектирования
Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
Тумбочки не должны занимать все свободное пространство под столом.
Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

Уголок металлический 20х20 мм.
Доска толщиной 50 мм.
Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Размер слесарного верстака

В зависимости от размера и количества рабочих мест слесарные верстаки бывают:

одноместные, шириной 70-80 см и длиной 1,2-1,5 м. Хорошо подходят для гаража и небольшого производства, используются даже во многих крупных цехах, так как позволяют организовать полностью изолированные рабочие места, чтобы рабочий процесс одного мастера не влиял на деятельность другого;
многоместные, шириной до 80 см и длиной до 3,5 м. Удобно ставить в больших цехах для более продуманной организации пространства. Минус заключается в том, что если мастера делают работу разного рода, то они могут сильно мешать друг другу. Например, если один мастер за своей частью верстака что-то пилит, то это может влиять на другого мастера, который в этот момент проводит работы по разметке. Потому даже на крупных производствах часто отказываются от идеи многоместных станков.
Слесарный верстак одноместный (слева) и многоместный (справа)

При выборе слесарного верстака важно учитывать и его высоту. Оптимальной высоты не существует – все зависит от роста мастера

Правильным будет верстак, если мастер, кладя локоть на параллельные тоски, пальцами упирается себе в подбородок. Если речь идет о стуловых тисках, то рука должна упираться в подбородок, когда пальцы сомкнуты в кулак. Высота верстаков колеблется от 92 до 112 см. Если вы берете верстак себе в гараж, и знаете, что за ним будете работать только вы, или кто-то такого же роста, как вы, то можно смело останавливаться на изделии с нерегулируемой высотой.

Когда речь идет о производственном цехе, т.е

предполагается, что за одним рабочим местом могут быть разные мастера, имеет смысл обратить внимание на верстаки с регулируемой высотой. Специальная конструкция ножек позволяет регулировать высоту столешницы в пределах 5-25 см

Это удобнее, чем организовывать настил около верстака, чтобы мастеру низкого роста было удобно за верстаком.

Не забывайте о том, что существуют одноместные передвижные верстаки, которые позволяют организовать мобильное рабочее место, а в некоторых случаях это бесценная возможность.

Заказать аптечную мебель в , значит

организовать пространство аптеки функционально,
создать индивидуальный стиль оформления с учетом ваших пожеланий,
продумать наполнение помещения до мелочей,
получить мебель для аптеки высокого качества, параметры которой идеально подходят для вашего помещения.
Оснастить аптеку мебелью в полном объеме: оборудование для торгового зала, стеллажи и мебель для склада, офисная мебель для административной части аптеки и даже мебель в помещения для изготовления лекарств и препаратов.

Группа с 1995 года работает в сфере разработки, производства и продажи аптечных шкафов, лабораторной мебели, стеклянных витрин, торговых стеллажей и т.д.

Для каких видов работ предназначен верстак?

Функциональность верстака зависит от его оснащенности. Для производств и мастерских часто нужны приспособления, которые позволяют справиться с широким спектром задач, а в гараже можно обойтись верстаком, предназначенным только для конкретных функций.

Вот основные функции, для которых предназначен верстак:

разметка;
гибка и резка;
сверловка;
нарезка резьбы;
гравировка;
рассечение;
клепка;
полировка, притирка и доводка.

Естественно, чтобы качественно произвести ту или иную операцию, кроме верстка понадобится еще и специфический инструмент. Верстак – это лишь прочная рабочая поверхность и способ организовать хранение многочисленных приспособлений.

Набор слесарных инструментов будет зависеть от задач, которые выполняет мастер, но в 99,9% случаев рабочее место не обходится без слесарных тисков. Этот инструмент крепится на столешнице верстака и предназначается для фиксации различных заготовок и деталей, чтобы с ними можно было удобно работать. Тиски изготавливаются из стали или чугуна, пластины, как правило, делают из стали. В работе слесаря применяются разные виды тисков, но наибольшей популярностью пока пользуются параллельные тиски.

Типичные виды слесарных столов

Для слесарных верстаков предусмотрена классификация по количеству приставных тумб: одно- и двухтумбовые сборки. Также в каталоге представлены простейшие комплекты — без тумб. Помимо дополнительной вместительности, количество верстачных тумб влияет на размер столешницы и общие габариты оборудования. Для гаража подойдет одинарная модель, а для производства, где требуется обустроить много рабочих мест, целесообразно заказать верстаки с двумя тумбами. Выбор модификации и верстачных комплектующих — дело сугубо индивидуальное. Обращайтесь к нашим специалистам за бесплатными консультациями, но реализуйте в жизнь свое видение идеального рабочего уголка!

Установка верстачных тисков

Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде

В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже

Мы выбрали три наиболее интересные модели столярных тисков.

Wilton WWV/EC-175

Малогабаритные столярные тиски из мелкозернистого серого чугуна. Размер губок — 175х70 мм (предусмотрены отверстия для крепления деревянных накладок). Ходовой винт с трапецеидальной упорной резьбой дает плавный ход и большое прижимное усилие. Максимальная толщина зажимаемой заготовки — 160 мм. От себя добавим, что в целом качество этих тисков далеко от идеала, но с поправкой на цену — вполне приемлемый вариант.

ЗУБР ЭКСПЕРТ

Это уже более серьезный вариант. Тяжелые, мощные тиски, с механизмом быстрого зажима — рассчитаны на работу с большими нагрузками. Материал — чугун. Вес тисков 9,1 кг. Качественная сборка: нет люфтов, нормальная обработка вала и других деталей. Две штанги + дополнительная направляющая обеспечивают строго параллельный ход губок и равномерное распределение прижимного усилия на заготовку. Механизм быстрой фиксации работает также без нареканий. Очень хорошее соотношение цена-мощность.

Wilton WWV/D/Q/7

Эти столярные тиски похожи на первую модель, но только внешне. Они ощутимо мощнее и надежнее. Как и вся вилтоновская серия тиски изготовлены из мелкозернистого чугуна. Вес — 8 кг (у предыдущей модели 3 кг). Также ощутимо больше развод — 210 мм, при этом сам размер губок практический такой же — 175х75 мм. Но главное отличие данной модели — наличие быстроразжимного механизма. Простым нажатием на защелку вы освобождаете переднюю губку и смещаете ее в нужную позицию — без утомительной прокрутки винта. Все что остается — просто подтянуть ручку для максимальной фиксации заготовки.

Важно!

Почти все столярные тиски имеют положительное схождение, т. е. при полном смыкании губки соприкасаются только в верхней части. Это не дефект и не криворукость китайцев — так нужно для более надежной фиксации заготовок. После установки деревянных накладок этот эффект частично нивелируется.

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

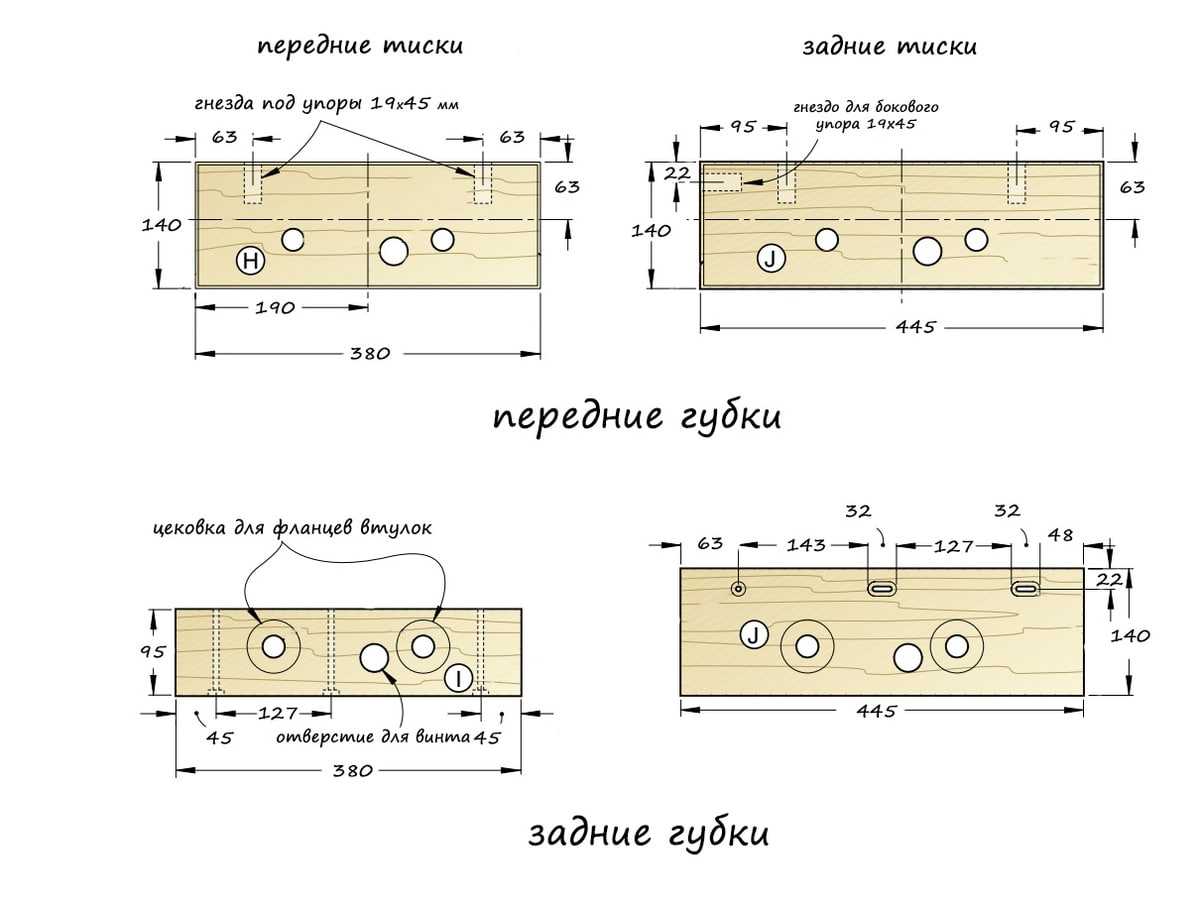

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

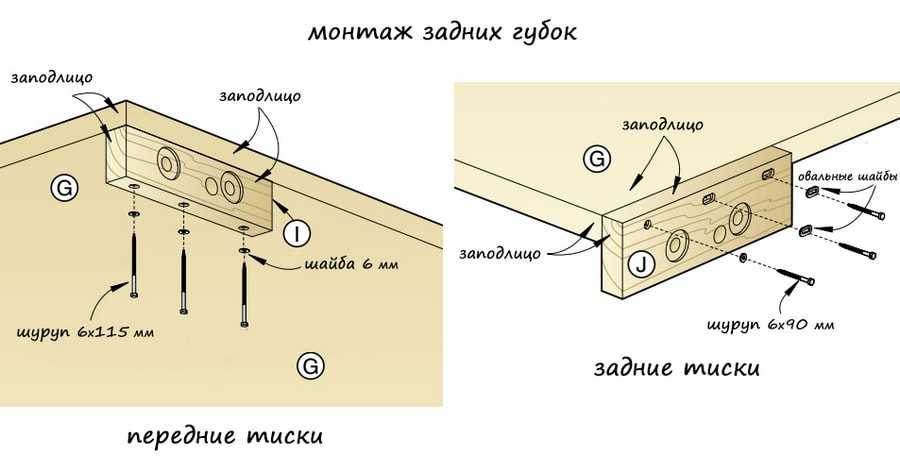

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.

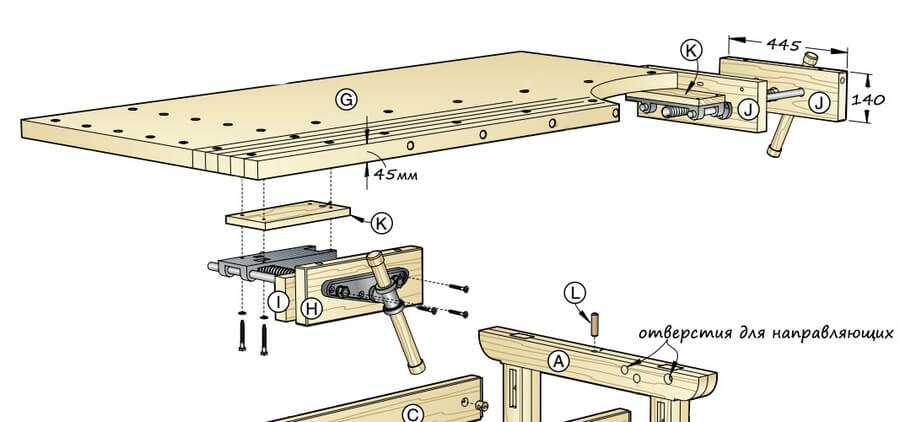

Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.

Совет! Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.

Для легких столярных работ вместо верстачных тисков можно использовать более простые решения.

Верстачный зажим Kreg KBC3 — менее замысловатая альтернатива тискам

Этап проектирования

Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.

Требования к верстаку

Мастер, профессионально занимающийся металлообработкой, свою работу делает только на специально обустроенном месте. Комфортные условия и безопасность будет обеспечена только при наличии верстака. А он, по мнению практикующих специалистов, должен соответствовать ряду требований:

большой запас прочности и надежности

Важно, чтобы работать можно было в интенсивном режиме или с большими тяжелыми заготовками;
максимальную функциональность и продуманная эргономика. Хорошо организованное рабочее место, где все необходимое для работы находится всегда под рукой – это обязательное условие эффективности производства;
устойчивость

Когда работать приходится с тяжеловесными узлами, то данное требования является обязательным для безопасности. Без устойчивого стола невозможно обеспечить высокую точность выполнения работ;
невосприимчивость к агрессивным составам и другому воздействия. Выполненный из качественных материалов слесарный верстак служит несколько десятилетий.

Конструкция слесарного верстака

Слесарный верстак предусматривает прежде всего работу с металлом. Металл, как правило, требуется зажимать тисками для последующей обработки. Поэтому конструкция верстака должна быть прочной и устойчивой, способной выдерживать колебания металла в процессе обработки. Помните, чем массивнее и тяжелее верстак, тем меньше вероятность брака при изготовлении деталей.

Сам слесарный верстак представляет собой металлический стол с большим количеством ящичков под инструменты, детали и прочие нужные в хозяйстве мелочи. Ящички служат не только для удобства, но и для наращивания массивности конструкции. Два симметрично расположенных металлических короба, разбитых на отделы, послужат хорошими ребрами жесткости, значительно усиливающими сопротивление конструкции механическим воздействиям.

Перед верстаком на стене для большего удобства размещают слесарный щит с рейками и крючками для удобного расположения инструментов на расстоянии вытянутой руки. Не всегда верстак располагается у стены. Это вопрос исключительно личных предпочтений. Но, если вокруг нет ограждающих конструкций или стен, то лучше предусмотреть защитный щит в виде уголка. Дело в том, что работа с металлом подразумевает сварку и резку, в том числе болгаркой. Это неизбежно связано со вспышками света и летящими во все стороны искры. Дабы обезопасить свою мастерскую от нежелательных последствий в виде прожжённых пятен на полу и стенах, а также избежать возможных аварийных ситуаций, лучше озаботится защитой помещения.

В идеале недалеко от слесарной поверхности должны располагаться и предметы индивидуальной защиты: перчатки, сварочная маска и прозрачные очки из прочного пластика. При желании расположить эти вещи можно в одном из ящиком верстака.

Для утяжеления конструкции верстака по периметру с трех сторон, исключая рабочую, у которой будет стоять оператор, навариваются тяжелые металлические уголки.

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Размеры верстака

Стандартным размером одноместного верстака считается ширина 80 см, а длина 150. Это оптимальные габариты рабочей поверхности для одного специалиста. Длина многоместных верстаков может быть разной и достигать 3,5 метров. Такое решение используется, когда необходимо объединить усилия двух и более специалистов, которые совместно будут работать над одной задачей.

В идеале высота стола подбирается по росту мастера. Если же говорить о статистических данных, то средний рост работника составляет примерно 170-180 см. Для него считается оптимальным расположение стола на уровне 70-90 см от основания. Главное, чтобы специалисту не пришлось нагибаться и сутулиться во время рабочего процесса.

В случае индивидуального подбора наилучшим вариантом считается расположение столешницы на высоте ладони стоящего работника. При этом его руки должны быть прямыми опущенными вниз, а сама ладонь расположена горизонтально. Как показывает статистика стандарт высоты верстака составляет 75-80 сантиметров. В настоящие дни на рынке представлены модели столов с регулируемыми ножками. Выдвижные опоры позволяют выбрать оптимальную высоту рабочего места. Диапазон регулировок составляет 5-25 сантиметров.

Отдельное место занимают передвижные конструкции. К ножкам таких моделей прикреплены колесика с механизмами фиксации в неподвижном положении. Рабочее место слесаря можно организовать в наиболее удобном месте. Это хорошее решение для больших производственных площадок, где желательно выполнить работы по месту или нет возможности перемещать детали в стационарную мастерскую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Пристенный верстак для гаража

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

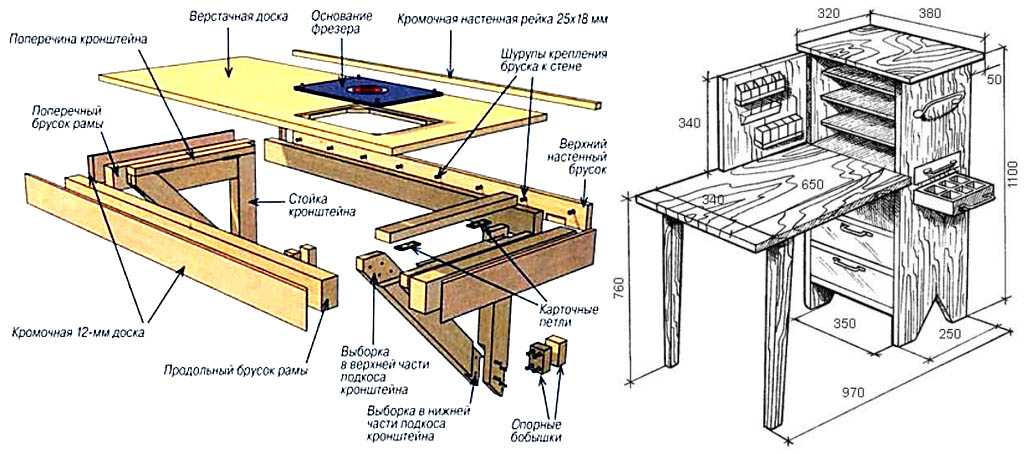

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Настенный верстак для гаража и мини верстак-шкаф

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

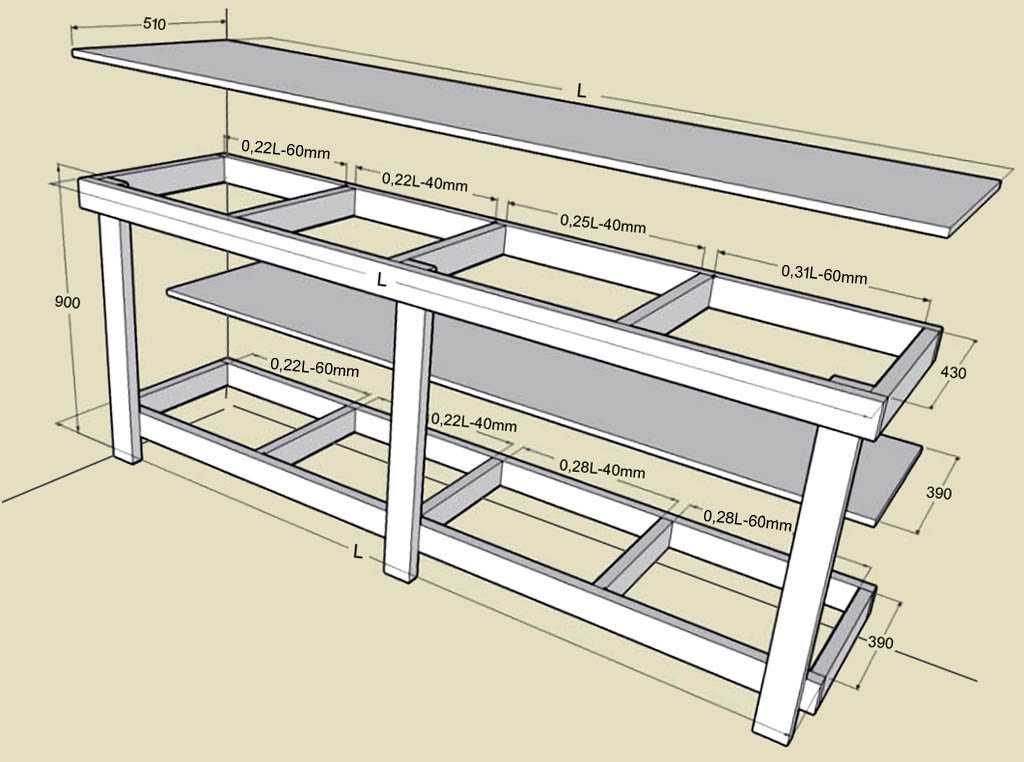

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

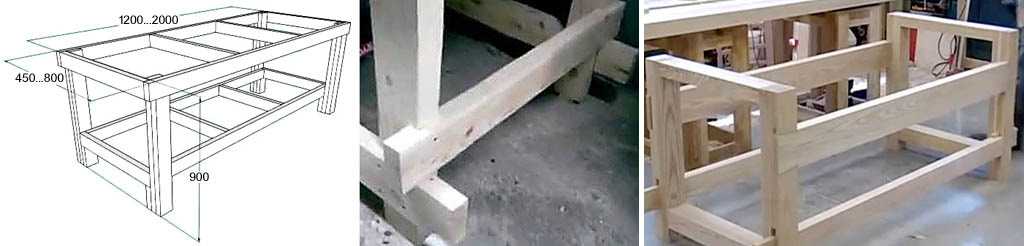

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

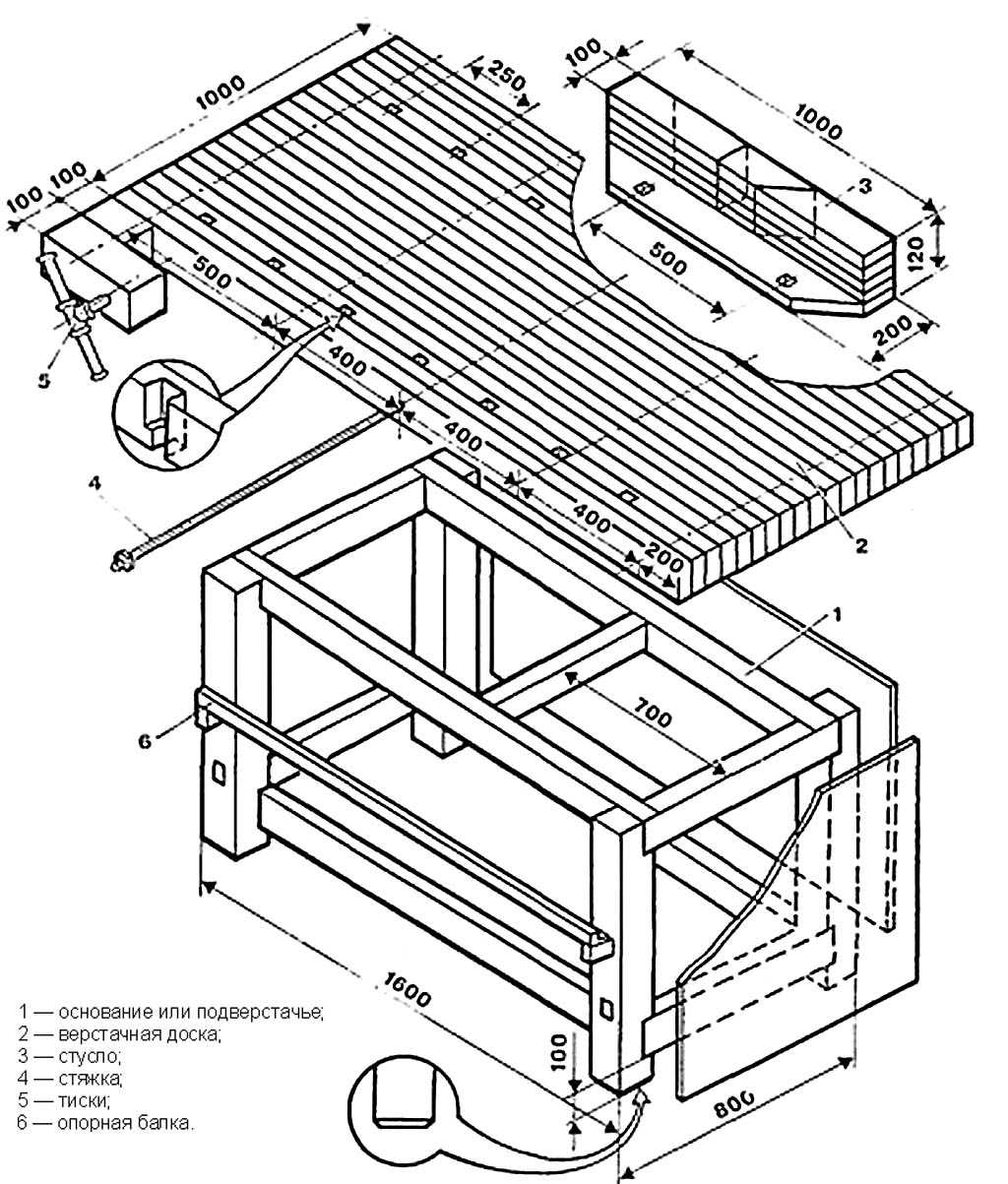

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.
