Мигающий светодиод: схема, как сделать моргающий диод на батарейках своими руками

«Бегущие огни» на 10 светодиодов

При последовательном переключении уже трех светодиодов понятно, что «огни бегут». С применением микросхемы CD4017BE (счетчик-делитель на 10) можно получить огонек, бегущий 10 шагов. Отечественный аналог счетчика – К561ИЕ8. Печатная плата не нужна, и в дополнение к микросхеме потребуется минимальное количество деталей, а именно:

по одному резистору на 330 и 470 Ом;
десяток светодиодов обычных;
один светодиод мигающий;
монтажный провод.

Двухцветный мигающий светодиод не подходит, при этом лучше использовать красный, который формирует более высокие импульсы. Для работы потребуется паяльник, припой, канифоль, пинцет, бокорезы.

Работа схемы описывается просто. К входу счетчика подключается мигающий светодиод, который выдает импульсы каждые полсекунды. На выходах микросхемы последовательно появляется сигнал, и к ним подключены остальные светодиоды. Резисторы ограничивают ток через светодиоды. Чтобы расположить светодиоды в строгом порядке, подготовим для них обойму из пластика.

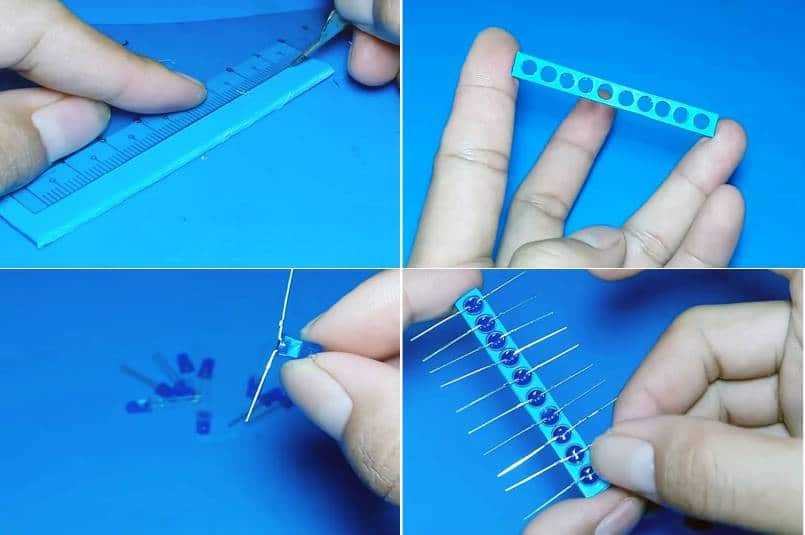

Разогнем их ножки в противоположные стороны и вставим в обойму.

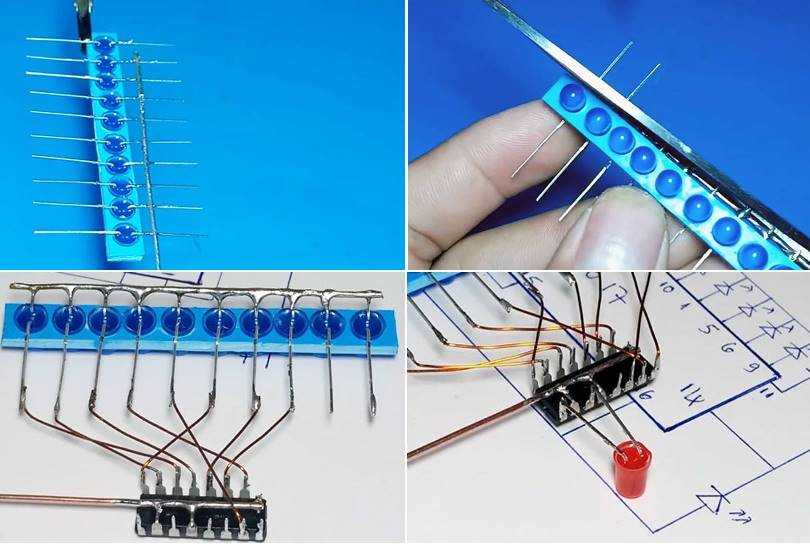

На минусы (катоды) приборов накладываем кусочек предварительно луженого медного провода. Припаиваем все 10 контактов и срезаем выступающие выводы полупроводников.

Плюсы (аноды) светодиодов подпаиваем к ножкам микросхемы в соответствии с порядком, указанным на схеме. Впрочем, желая получить хаотичное переключение, можно выполнить соединение в порядке следования выводов микросхемы.

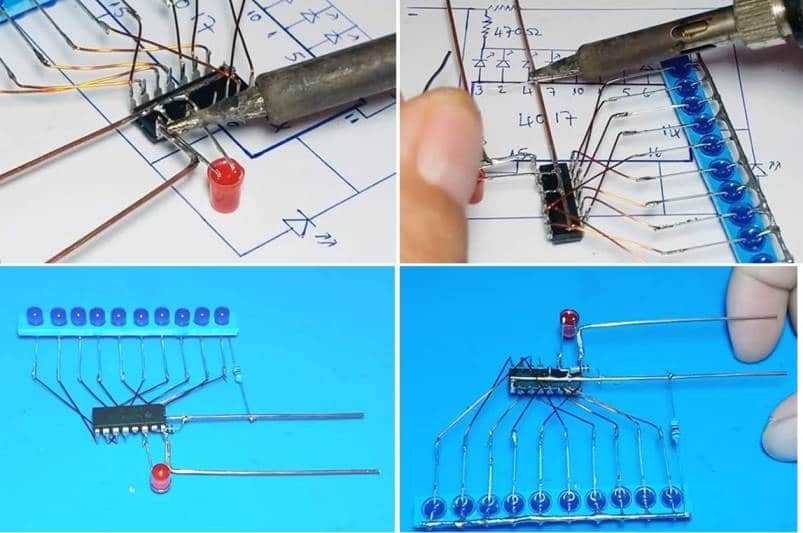

Подпаиваем мигающий светодиод между 16 и 14 выводами, соблюдая полярность. Добавляем резисторы и подпаиваем проводники питания микросхемы. При указанных резисторах на схему можно подавать напряжение 5-9 В. Подойдут батарейки, которые можно соединять последовательно. Можно использовать практически любой блок питания с выходом на 5-9 В. Работа устройства представлена в следующем видео.

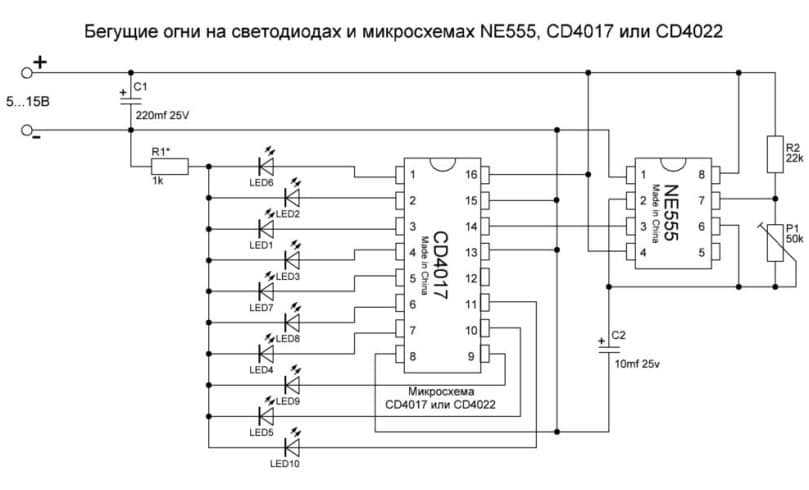

Чтобы обеспечить регулирование скорости «бегущих огней», в схему необходимо добавить генератор импульсов. В следующей ниже схеме он выполнен на таймере NE555 (отечественный аналог КР1006ВИ1).

Переменный резистор Р1 обеспечивает регулирование частоты генератора. Счетчик-дешифратор используется тот же — CD4017BE (отечественный аналог К561ИЕ8). Подбирая сопротивление резистора R1, можно установить необходимый ток светодиодов.

Чтобы яркость свечения светодиодов была одинаковой, они должны быть однотипные. В случае использования светодиодов с разным рабочим током, последовательно с каждым из них нужно включить свой резистор с индивидуальным сопротивлением, а R1 перемкнуть. Устройство можно собрать на печатной плате размерами 65х45 мм.

При отсутствии таймера КР1006ВИ1 генератор можно выполнить на К176ЛА7. Кстати, светодиодов может быть и меньше 10. В данном случае используется 6, а со следующего выхода (в данном случае 5-й вывод микросхемы) сигнал заводится на вход сброса, и счетчик становится шестиразрядным. Следует заметить, что К561ИЕ8 имеет слаботочные выходы, то есть светодиоды правильнее подключить через транзисторы.

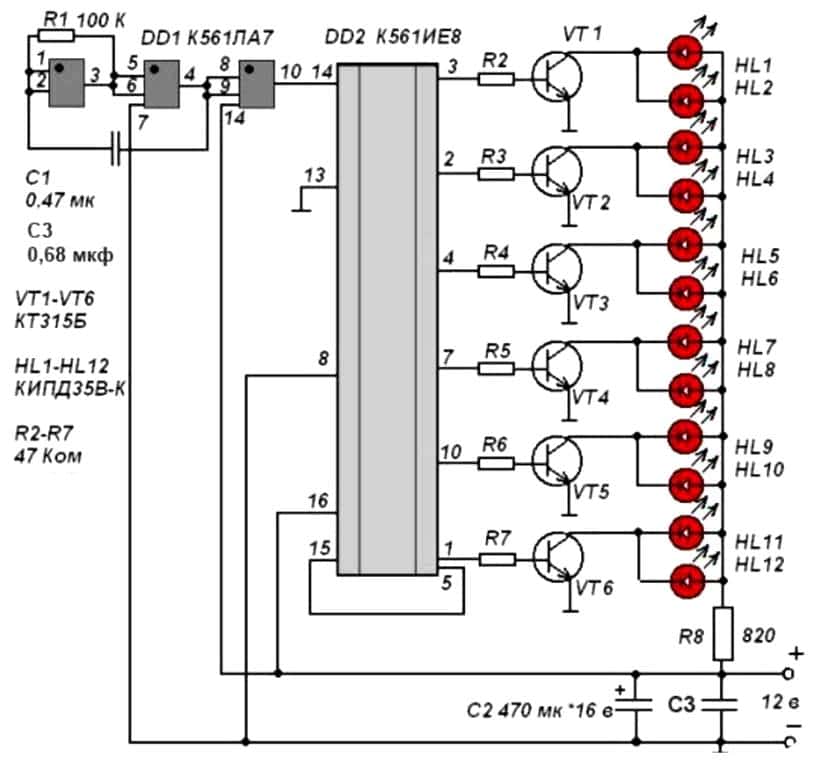

С применением КТ315Б можно включить параллельно по два светодиода, хотя при использовании общего резистора R8 они могут светиться по-разному из-за разброса параметров. Правильнее включить два резистора, разбив все светодиоды на две группы, по одному с каждого транзистора.

При напряжении питания 12 В можно включить до 4-х светодиодов последовательно, при этом номинал резистора R8 будет заметно меньше. Если рабочий ток светодиодов неизвестен, его сопротивление можно постепенно уменьшать и подобрать экспериментально, добиваясь нормальной яркости свечения.

Цветомузыка MCM с микрофоном

Давайте вернемся в день сегодняшний. Как я уже говорил, поводом для данной статьи послужила покупка цветомузыкальной установки MCM.

Не могу говорить за всех, но если бы в возрасте 16 лет мне в руки попало нечто подобное, я был бы одним из самых счастливых людей. Тогда были несколько другие ценности: импортная фабрично изготовленная цветомузыка с настоящими цветными лампами и микрофоном для анализа звучащей музыки произвела бы среди друзей-пацанов настоящий фурор! Судите сами:

По сути здесь есть все что нужно: три лампы, причем, не крашенные пальцами, который макнули в чернила от шариковой ручки, а настоящие, из цветного стекла.

Есть блок управления с регулятором темпа и чувствительности.

Есть микрофон, который улавливает музыку и передает его на электронную схему, которая, по сути, должна срабатывать так же, как приведенная выше схема на тиристорах.

К тому же конструктивно цветомузыка МСМ здорово отличалась от самопальных коробов, в которые радиолюбители в старые времена упаковывали свои изделия.

Как видите, корпус цветомузыки можно разобрать на отдельные компоненты. Правда, расставить их по разные углам комнаты просто так не получится — провода короткие. Но разборный корпус уже дает некоторую возможность для маневра, а провода, если что, и удлинить можно.

Интересно, что на коробке написано Светодиодная цветомузыкальная установка. Явное вранье. В конструкции используются обычные лампы накаливания мощностью 60 ватт. Поэтому при работе устройство начинает представлять некоторую опасность для окружающих. Представляю что будет, если некий подвыпивший гость «потеряет управление» и соприкоснется с огненной лампой цветомузыки :).

Светодиодная мигалка — мультивибратор

Здравствуйте дорогие друзья и все читатели моего блога popayaem.ru. Сегодняшний пост будет о простом но интересном устройстве. Сегодня мы рассмотрим, изучим и соберем светодиодную мигалку, в основе которой лежит простой генератор прямоугольных импульсов — мультивибратор.

Все это будет дальше по тексту, а пока я хочу рассказать небольшом изменении на блоге.

Заходя на свой бложик, мне всегда хочется сделать что-нибудь эдакое, что-то такое , что сделает сайт запоминающимся. Так что представляю вашему вниманию новую «секретную страницу» на блоге.

Эта страница отныне носит название — «Это интересно».

Вы наверное спросите: «Как же ее найти?» А очень просто!

Вы наверное заметили, что на блоге появился некий отслаивающийся уголок с надписью «Скорей сюда».

Причем стоит только подвести курсор мыши к этой надписи , как уголок начинает еще больше отслаиваться, обнажая надпись — ссылку «Это интересно».

Эта ссылка ведет на секретную страницу, где вас ждет небольшой, но приятный сюрприз — подготовленный мной подарок. Более того, в дальнейшем на этой странице будут размещаться полезные материалы, радиолюбительский софт и что-нибудь еще — пока еще не придумал. Так что, периодически заглядывайте за уголок — вдруг я что-то там припрятал.

Ладно, немножко отвлекся, теперь продолжим…

Вообще схем мультивибраторов существует много, но наиболее популярная и обсуждаемая это схема нестабильного симметричного мультивибратора. Обычно ее изображают таким образом.

Вот к примеру эту мультивибраторную мигалку я спаял гдето год назад из подручных деталек и как видите — мигает. Мигает несмотря на корявый монтаж, выполненный на макетной плате.

Эта схема рабочая и неприхотливая. Нужно лишь определиться как же она работает?

Схема плавного включения светодиодов

Схема плавного включения и выключения светодиодов — популярная среди других, ею интересуются автовладельцы, желающие тюнинговать свои машины. Данная схема применяется для подсветки салона автомобиля. Но это не единственное ее применение. Она используется и в других сферах.

Простая схема плавного включения светодиода должна состоять из транзистора, конденсатора, двух резисторов и светодиодов. Необходимо подобрать такие токоограничивающие резисторы, которые смогут пропускать ток в 20 мА через каждую цепочку светодиодов.

Схема плавного включения и выключения светодиодов не будет полноценной без наличия конденсатора. Именно он позволяет ее собрать. Транзистор должен быть p-n-p-структуры. А ток на коллекторе не должен быть меньше 100 мА. Если схема плавного включения светодиодов собрана правильно, то на примере салонного освещения автомобиля за 1 секунду будет проходить плавное включение светодиодов, а после закрытия дверей — плавное выключение.

Светодиодная мигалка — мультивибратор

Принцип работы мультивибратора
Мультивибратор в своем исполнении

Все это будет дальше по тексту, а пока я хочу рассказать небольшом изменении на блоге.

Эта страница отныне носит название — «».

Вы наверное спросите: «Как же ее найти?» А очень просто!

Вы наверное заметили, что на блоге появился некий отслаивающийся уголок с надписью «Скорей сюда».

Причем стоит только подвести курсор мыши к этой надписи , как уголок начинает еще больше отслаиваться, обнажая надпись — ссылку «».

Ладно, немножко отвлекся, теперь продолжим…

Эта схема рабочая и неприхотливая. Нужно лишь определиться как же она работает?

Принцип работы мультивибратора

Если собрать эту схемку на макетной плате и замерить напряжение мультиметром между эмиттером и коллектором, то что мы увидим? Мы увидим, что напряжение на транзисторе то поднимается почти до напряжения источника питания, то падает до нуля. Это говорит о том, что транзисторы в этой схеме работают в ключевом режиме. Замечу , что когда один транзистор открыт, второй обязательно закрыт.

Переключение транзисторов происходит следующим образом.

Когда один транзистор открыт, допустим VT1, происходит разрядка конденсатора C1. Конденсатор С2 — напротив спокойно заряжается базовым током через R4.

Конденсатор C1 в процессе разрядки держит базу транзистора VT2 под отрицательным напряжением — запирает его. Дальнейшая разрядка доводит конденсатор C1 до нуля и далее заряжает его в другую сторону.

И вся эта свистопляска продолжается по в режиме нон стоп, пока питание не вырубишь.

Мультивибратор в своем исполнении

Сделав однажды мультивибраторную мигалку на макетке, мне захотелось ее немножко облагородить — сделать нормальную печатную плату для мультивибратора и заодно сделать платку для светодиодной индикации. Разрабатывал я их в программе Eagle CAD, которая не намного сложнее Sprintlayout но зато имеет жесткую привязку к схеме.

Печатная плата мультивибратора слева. Схема электрическая справа.

Печатная плата. Схема электрическая.

Рисунки печатной платы с помощью лазерного принтера я распечатал на фотобумаге. Затем в полном соответствии с народной технологией ЛУТ вытравил платки. В итоге после напайки деталей получились вот такие платки.

Честно говоря , после полного монтажа и подключения питания случился небольшой баг. Набранный из светодиодов знак плюса не перемигивал. Он просто и ровно горел будто мультивибратора и нет вовсе.

Пришлось изрядно понервничать. Замена четырехконечного индикатора на два светодиода исправляло ситуацию, но стоило вернуть все на свои места — мигалка не мигала.

Оказалось, что два светодиодных плеча сомкнуты перемычкой, видимо когда залуживал платку немного переборщил с припоем. В итоге светодиодные «плечики» горели не по переменке а синхронно. Ну ничего, несколько движений паяльником исправили ситуацию.

Результат того, что получилось я запечатлел на видео:

По моему получилось не плохо.

Обычные светодиоды

Стандартный не мигающий светодиод дает яркое равномерное освещение и характеризуется малым потреблением электроэнергии. Наряду с такими качествами, как долговечность, компактность, энергоэффективность и широкий диапазон температур свечения это делает его вне конкуренции среди прочих искусственных источников света. На базе таких led-элементов и собирается схема мерцающих светильников. Рассмотрим, по какому принципу они изготавливаются.

Как сделать чтобы светодиоды мигали

Мигалка на светодиоде может быть собрана на базе одной из выше представленных схем. Соответственно нужно будет приобрести компоненты, описанные выше. Они необходимы для функционирования того или иного варианта. При этом для сборки потребуется паяльник, припой, флюс и другие необходимые комплектующие для пайки.

Сборка цепочки мигающих светодиодов предваряется обязательным лужением выводных контактов всех соединяемых элементов. Также нельзя забывать о соблюдении правил полярности, особенно при включении конденсаторов. Готовый светильник будет выдавать мерцание с частой около 1,5 Гц или что тоже самое порядка 15 импульсов каждый 10-секундный отрезок времени.

Схемы мигалок на их основе

Чтобы происходили элементарные заданные определенной периодичностью вспышки света, требуется пара транзисторов типа C945 или аналоговых элементов. Для первого варианта коллектор размещается в центре, а у второго – по середине располагается база. Один или пара мигающих светодиодов изготавливается по обычной схеме. При этом частотность вспышек задается наличием в цепочке конденсаторов С1 и С2.

В такую систему допустимо внедрение одновременно нескольких лед-кристаллов при монтаже достаточно мощного транзистора pnp-типа. При этом мигающими светодиоды делаются при соединении их контактов с разноцветными элементами, поочередность вспышек задается генераторным модулем, а частотность – заданными программными настройками.

Необходимые материалы и радиодетали

Чтобы собрать светодиодную мигалку своими руками, работающую от источника питания с напряжением 12 В, понадобится следующее:

паяльник;
канифоль;
припой;
резистор на 1 кОм;
конденсатор емкостью 470-1000 мкФ на 16 В;
транзистор КТ315 или его более современный аналог;
классический светодиод;
простой провод;
источник питания на 12 В;
спичечный коробок (необязательно).

Последний компонент выступает в роли корпуса, хотя собрать схему можно и без него. В качестве альтернативы можно использовать монтажную плату. Навесной монтаж, описанный далее, рекомендуется для начинающих радиолюбителей. Такой способ сборки позволяет быстрее сориентироваться в схеме и сделать все правильно с первого раза.

Аrduino и промышленные решения

Для создания более габаритных светодиодных дисплеев используются те же принципы адресации.

Для светодиодных панелей, размещаемых на улице, потребуются более мощные источники света, чем миниатюрный светодиодный дисплей. В качестве контроллеров вывода изображения используются max7219, а для коммуникации с мощными светодиодами служит драйвер питания на микросхеме ULN2803. Она имеет восемь линий коммутации управляющих сигналов, что идеально подходит для наших целей.

В конструкции рекламных дисплеев больших габаритов применяют сверхъяркие светодиоды со световым потоком 70-100 Лм.

В одноцветных (монохромных) светодиодных матрицах у каждого элемента существует два состояния: включено/выключено. Для передачи полноцветной информации используют RGB светодиоды с ШИМ-контроллерами управления яркостью для каждого цвета.

Готовые мигающие светодиоды

Мигающие светодиодыот различных производителей по сути представляют собой функциональнозавершенные, готовые к применению в различных областях схемы. По внешним параметрам они мало чемотличаются от стандартных лед-устройств. Однако в их конструкцию внедрена схемагенераторного типа и сопутствующих ему элементов.

Среди главныхпреимуществ готовых мигающих светодиодов выделяются:

Компактность,прочность корпуса, все компоненты в одном корпусе.
Большой диапазоннапряжения питающего тока.
Многоцветноеисполнение, широкое разнообразие ритмов переключения оттенков.
Экономичность.

Схемы использования

Самый простой вариант схемы, выпускаемыхсегодня мигалок набазе светодиодов, изготовлениекоторых возможно своими силами радиолюбителям, включает:

Транзистор малой мощности.
Конденсатор полярного типа на 16 вольт и 470 микрофарад.
Резистор.
Лед-элемент.

При накоплении заряда осуществляетсялавинообразный его пробой с открытием транзисторного модуля и свечением диода.Устройство такого типа часто используется в елочной гирлянде. Недостатком схемыявляется необходимость применения особого источника питания.

Другой вариантпопулярных на сегодня схем светодиодов мигающего типа включает пару n-p-n-транзисторовмодификации КТ315 Б. Для ее сборкиприменяются также следующие компоненты:

Две парырезисторов на 6,8–15 кОм и 470–680 Ом.
Два конденсатораемкостью на 47-100 мкФ.
Небольшойсветодиод или отрезок лед-полоски.
Источник питанияот 3 до 12 В.

Принцип действияустройства обуславливается попеременной сменой цикла зарядки/разрядкиконденсаторов, которые в свою очередь открывают транзисторы и питают светодиодыи обеспечивают их мигание.

Подбор необходимых материалов и элементной базы

Для самостоятельного изготовления светодиодной гирлянды вам понадобятся следующие инструменты, материалы и компоненты:

паяльник с канифолью и припоем;
изолента;
термоусадочные кембрики, повышающие изоляционные свойства;
светодиоды;
резисторы.

Светодиоды можно получить, разобрав неработающие компьютерные аксессуары – клавиатуры и мыши. От качества выбранных комплектующих и соединений, надежности схемы эксплуатации зависит правильная функциональность самодельной гирлянды.

При последовательном подключении диодов они будут работать, но при этом существенно возрастет напряжение, что повысит количество выделяемого тепла, и в конечном счете приведет устройство к поломке. Это главная причина применения резисторов, снижающих напряжение и изменяющих прочие входные характеристики тока, за счет чего происходит смена цвета при свечении источников.

Выбор светодиодов

Главными элементами гирлянды являются светодиоды. Основными технико-эксплуатационными параметрами считаются рабочее напряжение и ток, протекающий в прямом направлении. Обе характеристики нужны будут для расчета электрической цепи и потребления электроэнергии.

В среднем, светодиод работает при силе тока 20 мА. Для уменьшения количества потребляемого электричества используются резисторы, причем значение сопротивления данного элемента зависит от параметров конкретного led-диода. В сети можно найти немало калькуляторов, позволяющих выполнить простой и быстрый расчет резистора под выбранный светодиод.

Напряжение питания элемента указывает на тот момент, когда на p-n переходе падает напряжение, что происходит за счет внутреннего сопротивления изделия. Другими словами, если речь идет об источнике питания 12 В и светодиодах на 3 В, то последовательно можно подключать не более четырех данных устройств, поскольку каждое из них снижает питающее напряжение (12 В) на величину собственного (3 В). Если добавить в схему пятый элемент, то он практически не будет светиться.

Напряжение зависит от конкретного производителя и цветов светодиода. К примеру, диоды с синими, белыми и зелеными кристаллами имеют рабочее напряжение 3 В, желтыми и красными – 1,5-2,5 В. Потребляемая мощность диодов рассчитывается по одному из законов Ома: P = U * I, где P – мощность, U и I – напряжение и сила тока соответственно.

Если рассматривать значения, приведенные выше, то при их подстановке в формулу мы получим следующее значение: 3 (В) * 0,02 (А) = 0,06 Вт. При последовательном включении 4 светодиодов, данная характеристика увеличится до 0,06 * 4 = 0,24 Вт. При последовательном подключении ограничивающего резистора напряжение возрастет еще на 0,06 Вт, поэтому суммарная потребляемая мощность составит 0,30 Вт. Если вы используете несколько групп по 3 светодиода, которые подключаются параллельно, то данная величина должна быть умножена на их число.

Сила света красного led-диода на 1,8 В составляет 0,2-2,0 кд, белого – 10-20 кд. Тем не менее, данные характеристики не вносят никаких корректировок в схему расчета и выбираются исключительно исходя из целей дальнейшей эксплуатации устройства.

Выбор резисторов

При выборе резисторов нужно ориентироваться на мощность и сопротивление. Второй параметр зависит от числа последовательно подключаемых к цепи светодиодов и их рабочего напряжения, мощность – от величины тока. Практически всегда будет достаточно использовать резистор мощностью 0,125 Вт.

При эксплуатации светодиодов напряжением 3 В принято использовать резисторы со следующим сопротивлением в зависимости от количества элементов:

1 светодиод – 470 Ом;
2 – 300 Ом;
3 – 150 Ом;
4 – 1 Ом.

Если же планируется эксплуатация диодов напряжением 2,1 В, то зависимость будет следующей:

1 светодиод – 510 Ом;
2 – 390 Ом;
3 – 300 Ом;
4 – 180 Ом;
5 – 75 Ом.

Выбор блока питания

В случае со светодиодной гирляндой должен использоваться блок питания на 12 или 24 В с запасом выходной мощности (приблизительно 25% сверху суммарной мощности потребляемой цепи). Выбор конкретного блока зависит от числа светодиодов – для схемы с 7 и более элементами желательно использовать изделие на 24 В.

Блок на 24 Вт позволяет осуществить коммутацию 11 последовательно соединенных диодов на 2,1 В или 6 на 3 Вт. Практически всегда будет достаточно воспользоваться небольшим блоком питания напряжением 24 В и силой тока 0,5 А с выходной мощностью 12 В.

Светодиодные ленты

Светодиодная лента представляет собой цепь соединённых светодиодов. Соединены они не просто так, например обычная 12V лента состоит из сегментов по 3 светодиода в каждом. Сегменты соединены между собой параллельно, то есть на каждый приходят общие 12 Вольт. Внутри сегмента светодиоды соединены последовательно, а ток на них ограничивается общим резистором (могут стоять два для более эффективного теплоотвода): Таким образом достаточно просто подать 12V от источника напряжения на ленту и она будет светиться. За простоту и удобство приходится платить эффективностью. Простая математика: три белых светодиода, каждому нужно по ~3.2V, суммарно это 9.6V. Подключаем ленту к 12V и понимаем, что 2.5V у нас просто уходят в тепло на резисторах. И это в лучшем случае, если резистор подобран так, чтобы светодиод горел на полную яркость.

Подключаем к Arduino

Здесь всё очень просто: смотрите предыдущий урок по управлению нагрузкой постоянного тока. Управлять можно через реле, транзистор или твердотельное реле. Нас больше всего интересует плавное управление яркостью, поэтому продублирую схему с полевым транзистором: Конечно же, можно воспользоваться китайским мосфет-модулем! Пин VCC кстати можно не подключать, он никуда не подведён на плате.

Управление

Подключенная через транзистор лента управляется точно так же, как светодиод в предыдущей главе, то есть все примеры кода с миганием, плавным миганием и управление потенциометром подходят к этой схеме. Про RGB и адресные светодиодные ленты мы поговорим в отдельных уроках.

Питание и мощность

Светодиодная лента потребляет немаленький ток, поэтому нужно убедиться в том, что выбранный блок питания, модуль или аккумулятор справится с задачей. Но сначала обязательно прочитайте урок по закону Ома! Потребляемая мощность светодиодной ленты зависит от нескольких факторов:

Яркость. Максимальная мощность будет потребляться на максимальной яркости.
Напряжение питания (чаще всего 12V). Также бывают 5, 24 и 220V ленты.
Качество, тип и цвет светодиодов: одинаковые на вид светодиоды могут потреблять разный ток и светить с разной яркостью.
Длина ленты. Чем длиннее лента, тем больший ток она будет потреблять.
Плотность ленты, измеряется в количестве светодиодов на метр. Бывает от 30 до 120 штук, чем плотнее – тем больший ток будет потреблять при той же длине и ярче светить.

Лента всегда имеет характеристику мощности на погонный метр (Ватт/м), указывается именно максимальная мощность ленты при питании от номинального напряжения. Китайские ленты в основном имеют чуть меньшую фактическую мощность (в районе 80%, бывает лучше, бывает хуже). Блок питания нужно подбирать так, чтобы его мощность была больше мощности ленты, т.е. с запасом как минимум на 20%.

Пример 1: нужно подключить 4 метра ленты с мощностью 14 Ватт на метр, лента может работать на максимальной яркости. 14*4 == 56W, с запасом 20% это будет 56*1.2 ~ 70W, ближайший блок питания в продаже будет скорее всего на 100W.
Пример 2: берём ту же ленту, но точно знаем, что яркость во время работы не будет больше половины. Тогда можно взять блок на 70 / 2 == 35W.

Важные моменты по току и подключению:

Подключение: допустим, у нас подключено ленты на 100W. При 12 Вольтах это будет 8 Ампер – весьма немаленький ток! Ленту нужно располагать как можно ближе к блоку питания и подключать толстыми (2.5 кв. мм и толще) проводами. Также при создании освещения есть смысл перейти на 24V ленты, потому что ток в цепи будет меньше и можно взять более тонкие провода: если бы лента из прошлого примера была 24-Вольтовой, ток был бы около 4 Ампер, что уже не так “горячо”.
Дублирование питания: лента сама по себе является гибкой печатной платой, то есть ток идёт по тонкому слою меди. При подключении большой длины ленты ток будет теряться на сопротивлении самой ленты, и чем дальше от точки подключения – тем слабее она будет светить. Если требуется максимальная яркость на большой длине, нужно дублировать питание от блока питания дополнительными проводами, или ставить дополнительные блоки питания вдоль ленты. Дублировать питание рекомендуется каждые 2 метра, потому что на такой длине просадка яркости становится заметной уже почти на всех лентах.
Охлаждение: светодиоды имеют не 100% КПД, плюс ток в них ограничивается резистором, и как результат – лента неслабо греется. Рекомендуется приклеивать яркую и мощную ленту на теплоотвод (алюминиевый профиль). Так она не будет отклеиваться и вообще проживёт гораздо дольше.

Как сделать фонарик из светодиодов

Фонари, изготовленные на основе светодиодного источника света, отличаются большей яркостью и экономичностью. Источником питания служит аккумулятор на 12 В. Чтобы сделать такой фонарь своими руками необходимо приобрести:

отрезок ПВХ-трубы длиной 50 мм;
клеящий состав;
пару резьбовых ПВХ-фитингов;
резьбовую ПВХ-заглушку;
тумблер;
небольшой кусок пенополистирольного листа;
светодиодную лампочку;
изолирующую ленту.

Самодельный фонарик

Работы по сборке выполняются с использованием паяльника, припоя, ножовки и надфиля, наждачной бумаги и бокорезов.

После размещения всех элементов в корпусе из ПВХ-трубы, устанавливается светодиодный источник света, а также монтируются фитинги и заглушка, защищающие фонарь от попадания влаги внутрь.

Собранный по схеме фонарь может быть представлен не только целиковой моделью, но и последовательным соединением сразу нескольких батареек АА или ААА, что обеспечивает оптимальное суммарное напряжение 12 В.
