Особенности

Неповторимость SMD 5050 состоит в особенности технологического процесса производства. В настоящий период такой вид остается единственным обширно используемым малогабаритным светодиодом для SMD монтажа, в конструкции которого находятся три отдельно контролируемых светоизлучающих кристалла.

Такой контроль дает возможность получить почти каждый тон сияния, кроме того регулировать данным потоком при помощи особого контроллера.

Диодные ленты в чипах 5050 лед, возможно, разбить на 3 типа: однотонные, разноцветные, целенаправленные. Однотонные (монохроматические) ленты подобраны на базе трех кристаллов, излучаемых однотонный поток света. В такой ленте на разрезе зрительно видно, что присутствует лишь два контакта подсоединения – «+», «–».

Расстояние между светодиодами

Плотность – это технический параметр, который определит количество элементов, установленных на 1 метр ленты. Их может быть от 30 до 240 штук. Плотность определяет характеристики светового потока и необходимую для работы энергию.

Пример плотности светодиодов на ленте

Чтобы не произошло деградации элементов, ленту мощностью 120 или 240 диодов на 1 метр необходимо установить на алюминиевый профиль. Если речь идет о приобретении ленты на бобине, производитель может указать общее количество элементов. Например, 300 светодиодов на 5 метров. Это означает, что плотность стандартная: 60 штук на 1 метр.

Применение

Проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить:

в тактических и карманных фонариках;
в автомобильных лампах;

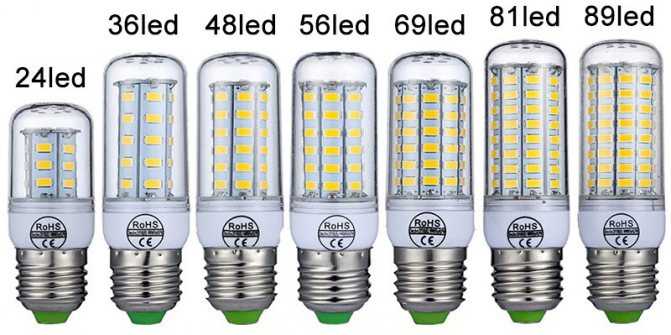

в бытовых лампочках различной мощности;
в декоративной внутренней и наружной подсветке.

Разноцветные RGB и RGBW применяются не менее широко:

в вывесках, дорожных знаках, светофорах, указателях, рекламе;
в лампах освещения, с изменяемой цветовой температурой;
в ландшафтном дизайне;
в декоративной внутренней и наружной подсветке;
в приборах индикации.

Вот вкратце и все о smd светодиодах. Теперь ты знаешь, почему они так называются, какими бывают и где используются.

Для каких целей ты собираешь конструкцию?

Общее освещение.

Декоративная цветная подсветка.

Декоративная белая подсветка.

Дежурный свет

Локальное освещение

Какое питание будет у конструкции?

Батарейки

Бортовая сеть автомобиля

Миниатюрные аккумуляторы

От сети 220В.

Аккумулятор достаточно большой емкости

Какой тип SMD светодиодов выбрать

Тебе подойдет SMD 3528

Тебе подойдет SMD 5050

Тебе подойдет SMD 5630

Тебе подойдет SMD 5730

Тебе подойдет SMD 3014

Тебе подойдет SMD 2835

Перепройти тест!

Предыдущая
СветодиодыКорпуса и маркировка SMD диодов и стабилитронов
Следующая
СветодиодыКак выбрать фонарь на светодиоде Cree XM-L T6

Технические характеристики SMD 3528 (datasheet)

SMD 3528 – однокристальная матрица с малым потреблением тока и относительно небольшой яркостью. Но именно благодаря этому можно конструировать любую подсветку не заботясь о дополнительном теплоотводе. Эта сборка применяется в лентах ночного освещения, в системах подсветки рекламных лайтбоксов, светящихся указателей.

В варианте (RGB) в матрице используется три кристалла.

Тип свветодиода	Цвет свечения	Размер, мм	Световой поток, Лм	Угол, град.	Ток, мА	Напряжение, В
LED-WW-SMD3528	Белый теплый	3,5 x 2,8	4,5-5,0	120-140	20	2,8-3,2
LED-CW-SMD3528	Белый
LED-B-SMD3528	Синий	0,6-0,85
LED-G-SMD3528	Зеленый	2,8-3,5
LED-Y-SMD3528	Желтый	1,2-1,6	1,8-2,0
LED-R-SMD3528	Красный
LED-RGB-SMD3528	RGB	0,6	120-140	20	2,0-2,8
1,6	20	3,2-4,0
0,3	20

Параметры и технические характеристики светодиода 5630 SMD LED

Все популярней становится яркая светодиодная лента 5630. Произведена по последним технологиям, совмещает в себе оптимальное количество мощности и потока света. Монтаж ленты предусматривает изучение некоторых нюансов, способствующих получению долговечного освещения.

Технические характеристики и параметры

Светодиодная лента smd 5630 представлена микросхемой, что устойчива к температурам и пульсациям. Обладает обширным ракурсом осмотра, малогабаритным объемом. Невзирая на снижение контактной площадки кристалла, светящееся течение получилось сберечь, оно соответствует 40 Лм.

Верхняя площадь кристалла находится под рассеивающей линзой, которая сделана из прочного силиконового компаунда.

Лампы в smd 5630 состоят из 42 компонентов, изнутри находится ресурс питания на балластовом конденсаторе. Устройство с четырьмя выходами, то только два из них задействованы. На нижней стороне установлена теплоотводящая подложка.

При покупке надо удостовериться, что устройство испытано и безопасно для эксплуатации.

Если покупается лента 5630 неизвестной ТМ, то надо взять большее количество полос, чем требуется. Ток, при этом, подается ниже заявленного. Это поможет избежать быстрого деформирования элементов.

Полная характеристика ультрафиолетовых светодиодов и лент.

Цветовая температура имеет различные показатели в зависимости от подаваемого света: теплый – до 3000 К, нейтральный – до 4500 К, холодный – до 6500 К.

В таблице приведены основные характеристики полосы 5630 в сравнении с другими лед источниками.

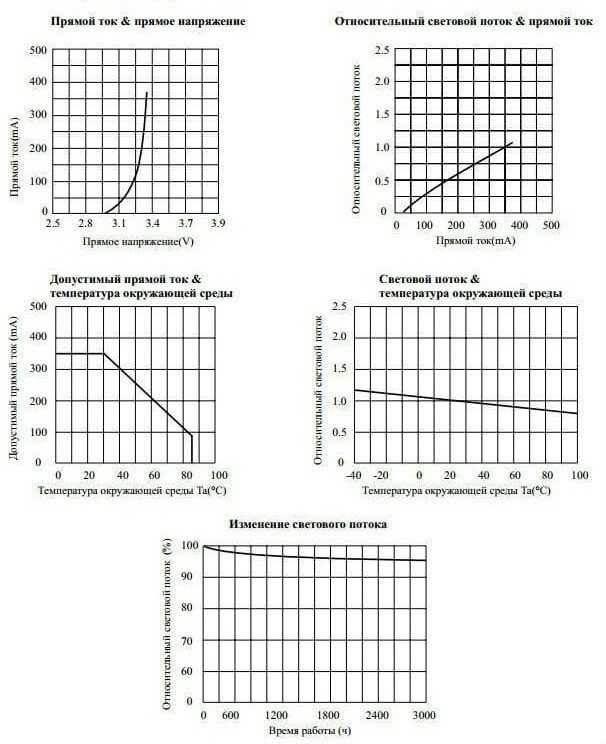

На рисунке представлена схема параметров светодиода 5630 smd led:

Область применения

Светодиоды 5630 smd led применяются в разных световых приборах: рекламные стенды, витрины магазинов, подсветка в салоне машины, растровые осветительные приборы, дизайнерские решения домов, квартир, декоративное, наружное применение.

Применение таких источников позволяет значительно снизить потребление энергии, при этом не требуются затраты при обслуживании устройства.

Светодиоды 5630 – самая распространенная форма среди подобных материалов. Имеет отличные характеристики эффективности, поэтому широко распространено их применение в светодиодных лампах.

Как правильно подключить RGB ленту: пошаговая инструкция.

Мощность лент

Мощность полосы маркирована на ней. Если записи нет, то понадобится произвести подсчет количества диодов на протяжении метра.

Оригинальная лента содержит светодиод мощностью близкой к 0,5 Вт.

Но такие показатели редкость, так как рынки переполнены китайским товаром. В них диод низкого качества и чаще мощностью в 0,15 Вт.

Технические характеристики светодиодной ленты smd 5050

Изучение основных технических характеристик позволяет найти оптимальное решение для декора различных помещений, объектов и пр.

Плотность

Важная характеристика светодиодной ленты, которая определяет количество светодиодов, расположенных на одном метре изделия. Число диодов определяет яркость всего приспособления. Чем больше плотность, тем выше будет цена, но и яркость будет невероятно высокой.

led смд 5050 может включать в себя 120, 60, 30 диодов. При этом нужно учитывать, что ленты, на которых расположено 60 или же 30 диодов питаются от источника 12 V, а вот наличие 120 диодов провоцирует необходимость направления питания не менее 24 V. Заметим, что ленты включать напрямую в сеть нельзя, обязательно нужно использовать драйвер и блок питания, то есть источники выпрямленного и пониженного напряжения.

Длина

Оформляя дом и участок, производственные помещения обязательно следует правильно определить длину и ширину ленты. Выпускается лента длиной, которая составляет пять метров, намотана на катушки пластиковые. Профессиональная намотка может иметь длину до 40 метров. Если есть необходимость ленту разрезать, то можно использовать обычные ножницы (разрез по намеченным линиям). Соединение отрезков производится путем пайки.

Мощность на метр длины

Светодиод smd5050 имеет мощность, которая определяется на один метр. Предполагает количество светодиодов, которые приходятся на четко установленную длину. Измеряется в Вт/м. В паспорте изделия непременно должны быть указаны данные по мощности. При плотности 120 потребление мощности составляет 25, при 60 — 15, при 30 – 7.5.

Маркировка smd светодиодов

Светодиоды smd 5050 характеристики имеют разные, поэтому присутствует такое понятие, как маркировка, которая отражает размеры габаритного типа (длина и ширина). Другой информации маркировка не несет, все остальное можно узнать исключительно при изучении технической документации.

Маркировка светодиодов smd лампы поможет вам правильно выбрать нужные размеры.

Расстояние между светодиодами

Пример плотности светодиодов на ленте

Технические характеристики

Светодиоды 5050 выпускаются многими производителями. Поэтому строгого стандарта, за исключением размера модуля, на данные приборы не существует. К тому же такие параметры диода как, потребляемый ток, прямое рабочее напряжение, мощность, световая отдача и световой поток напрямую зависят от цвета LED. Обычно эти параметры лежат в пределах:

потребляемый ток – до 25 мА;
падение напряжения на диоде от 1.8 В до 3.4 В;
сила света от 500 мкд – 4500 мкд;
угол рассеянья света – 120о;
рабочая температура 65о С.

Выбирая светоизлучающие диоды для массового применения необходимо внимательно изучать даташит LED 5050 каждого конкретного производителя. К сожалению, малоизвестные китайские производители грешат тем, что намеренно завышают параметры своих приборов.

Поэтому, для полной уверенности соответствия led заявленным характеристикам, лучше произвести фотометрические испытания образцов. Также, по причине разброса параметров, нежелательно использовать светодиоды разных производителей в одном изделии.

Что это такое

Светодиодом называется полупроводниковый прибор, задача которого непосредственно преобразовывать ток в световое излучение. В самом полупроводнике электроны рекомбинируют с электронными дырками. В результате получается энергия в виде фотонов. Такой эффект называется электролюминесценцией. Она применяется для индикаторных устройств, чья основа – электролюминесцентный конденсатор или свет. Белый свет получается в результате взаимодействия нескольких полупроводников или же слоя люминофора на самом полупроводниковом устройстве.

Ранние образцы таких диодов довольно часто использовались в качестве индикаторных ламп, тем самым заменяя небольшие по размерам лампы накаливания. Новейшие разработки позволяют создавать светодиоды с безопасным белым свечением, которые идеально подходят для освещения помещений.

Размер светодиодов 5050

Все размеры приведены в миллиметрах, точность измерения составляет +- 0,1мм. Во время производства диодов размеры могут очень незначительно изменяться.

Линза, используемая в производстве — прозрачная. Чип выполнен на основе InGaN. Как правило, линза состоит из силиконового компаунда. Сам корпус производят из термостойкого пластика.

Светодиоды этой марки поставляются в катушках.

Ну вот вроде и все… Я постарался максимально полно описать SMD 5050. Получилось много букофф, но по беглому взгляду, вроде ничего не упустил. Если что-то не так, сильно «не пинайте». Готов к конструктивному общению))) На последок, кто не сильно устал, можно посмотреть ролик о правильном монтаже, пайке SMD 5050.

Светодиоды DIP-типа

DIP (Direct In-line Package) – хорошо известный еще с ХХ века тип светодиодов. Они представляют собой колбочки из стекла или прозрачного пластика бесцветного/цветного (они выполняет роль линз, фокусируя поток света в строго определенном направлении), внутри которых располагается полупроводниковый кристалл (зеленый, красный или синий).

Кристалл размещается на катоде. С анодом он соединен тонким анодным проводом. Катодный и анодный контакты выходят за пределы линзы, образуя подобие металлических ножек. Эти «ножки» вставляются в специально подготовленные отверстия в печатной плате и припаиваются. Пространство между печатной платой и светодиодами заливается герметизирующим составом, предохраняющим контакты от попадания влаги.

Внутри линзы, как правило? располагается один светодиод.

Распространена конструкция R1G1B1 (1красный, 1 зеленый, 1 синий), где три отдельно стоящих линзы формируют один пиксель.

Также внутри колбочки размещен управляющий микрочип. Он регулирует частоту мерцания, яркость и порядок подачи тока на кристаллы. Также существует конструкция Dip 3in1 где в одной линзе размещены все три диода, но данная технология недолговечна и относится к эконом сегменту из за избыточного перегрева и меньшего срока службы.

Наименьший диаметр светодиодов DIP типа составляет 3мм. Излучаемая яркость может достигать 14 000 кд/кв.м.

Светодиоды DIP типа часто применяются в качестве индикаторов в различных устройствах (компьютеры, видеокамеры, аккумуляторные пылесосы и пр.). Они отличаются высокой яркостью и направленным световым потоком.

Благодаря высокой яркости и возможности надежно герметизировать конструкцию с DIP светодиодами, их часто используют для производства уличных светодиодных экранов. Большие габариты экстерьерных дисплеев и внушительные дистанции между экраном и наблюдателем позволяют с успехом использовать светодиоды для получения изображения, которое хорошо воспринимается человеческим глазом в условиях улицы.

С большого расстояния сами пиксели (1 пиксель – 3 светодиода красный, синий зеленый, расположенных вместе, либо один светодиод, содержащий внутри кристаллы 3-х цветов) и расстояния между ними (пиксельный шаг) сливаются, образуя четкую картинку.

Таким образом, у нас следующие преимущества DIP-светодиодов по сравнению с SMD:

яркость;
долговечность при работе на улице;
потребление энергии.

Как правильно паять

На производстве точечное паяние не практикуется, только сразу весь комплект. Дома такой возможности нет, поэтому можно воспользоваться паяльником с учетом следующего:

температура жала не выше 300°;
температура корпуса в момент спайки до 260°;
время контакта – 7-9 секунд;
до того, как начать работу, определяют полярность.

Кто-то пытается соединить лед элементы феном, но честно скажем, затея не самая удачная, тем более, что придется искать низкотемпературную паяльную пасту. Слишком большая зона покрытия, паяльник в этом случае срабатывает более ювелирно.

В заключение отметим, что хотя по характеристикам диоды smd 5050 и уступают современным образцам, их не снимают с производства. Уже нет лам и светильников на их основе, в основном производстве перешло на выпуск светодиодных лент с такими элементами. Они показывают хороший технически и энергетический результат, поэтому и остаются востребованными и популярными в бытовой и развлекательной сфере.

ВИДЕО: Как паять мелкие светодиоды

Применение

SMD Светодиоды в форм — факторе 2835 получили широкое применение в светодиодных лентах, лампочках и светильниках благодаря своей миниатюрности и эффективности.

Светодиоды SMD 2835 используют и в освещении, и в декоративной подсветке, например лестниц или парилки в сауне. Это отличная замена «светящихся» вывесок на неоновых трубках и галогеновым прожекторам для подсветки архитектурных сооружений. Ленты на базе таких светодиодов служат ярким и надёжным решением для применения на улице и в ландшафтном дизайне.

Светодиод может использоваться как в ленте, так и в дискретном виде или смонтированном в комплексе на печатных платах, а также скомпонован с источником питания, заключенном в герметичном корпусе, что позволяет использовать такие конструкции даже под водой, для освещения прудов или аквариумов. Для таких целей используют влагозащищенные светодиодные ленты.

Как выбрать

Чтобы сделать правильный выбор, нужно учесть следующее:

наличие QR-кода или штрих-кода на упаковке;
наличие характеристик;
в комплекте должен находиться паспорт и инструкция по применению;
правильность написания названия;
на упаковке не должно быть повреждений.

Светодиод SMD 5050 (оригинал)

Продавец не должен отказываться от возврата в случае, если диоды окажутся нерабочими или не подойдут покупателю. Кроме этого, на изделие предоставляется гарантия от 1 года, если это оригинал.

Как правильно подключить

Перед покупкой светодиодов SMD 5050 следует разобраться, как правильно их подключить. В первую очередь следует учитывать характеристики нагрузки диодов. Производить подключение к сети можно только при наличии резистора. Нужно помнить, что сопротивление резисторов не должно быть меньше номинального. От этого зависит качественная работа каждого из элементов и срок службы.

Схема подключения

Чтобы разобраться в схеме подключения и уметь работать по ней, нужно иметь навыки электрика. Если человек впервые работает со светодиодами, вероятность выполнить правильное соединение элементов очень мала.

Схема подключения светодиодов

Если придётся заниматься подключением самостоятельно, следует как можно лучше изучить инструкцию и потренироваться на других светодиодах. Здесь применяется распространённая связка токоограничитель-светодиод. Такая схема подходит для всех монокристальных конструкций, разница только в номиналах токоограничивающего элемента.

Основные характеристики

Среди всех видов SMD LED, имеющихся в арсенале современных производителей, светодиод 5050 выделяется наиболее компактной конструкцией. Он представляет собой полупроводниковый прибор, излучающий свет под действием постоянного тока. В стандартном корпусе установлены три кристалла, действующие в связке и выдающие большой световой поток. Есть элементы монохромные, существуют т.н. RGB диоды, созданные из трех чипов разного цвета (Red Green Blue — Красный, Зеленый, Синий).

Материалами для создания чипов служат:

алюминий;
фосфор;
галлий;
индий.

В качестве легирующих добавок применяются соединения азота и других химических элементов. Эти материалы позволяют получать одно- и трехцветные светодиоды.

Для изготовления корпуса используется термоустойчивый пластик. Рассеиватель представлен линзой, которую заливают эпоксидной смолой. С нижней стороны размещены теплоотводы, обеспечивающие охлаждение кристаллов. Каждый элемент имеет по 6 контактов — 3 анода и 3 катода. Для простоты определения полярности на корпусе имеется косой срез, расположенный на стороне катодов. В заводских условиях используется групповой монтаж, для домашних мастеров удобнее пайка каждого компонента по отдельности. К особенностям элементов типа 5050 следует отнести:

малая деградация, не превышающая 4 % на 3000 часов непрерывной работы;
для корпуса использован специальный термостойкий полимер, способный выдерживать 250° в течение длительного времени;
рабочая температура чипов достигает 110°.

Светодиод SMD 5050

Проще говоря, эти светодиодные чипы называются SMD 5050, поскольку размеры светодиодов 5,0 мм х 5,0 мм . Они имеют 3 светодиодных диода в одном корпусе (иногда называемые tri-chips) и намного ярче, чем отдельные светодиодные чипы 3528.

Они используются, когда вам нужна небольшая подсветка для вашей проектной области и особенно, для цветов RGB. Теоретически, сравнивая одинаковое количество микросхем, светодиоды SMD 5050 могут обеспечить световой поток в 3 раза больше, чем у полос 3528 , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут подвергаться воздействию высоких уровней окружающего света. Однако, поскольку они больше по размеру, есть только так много, что вы можете поместиться на печатной плате. При использовании 5050 чипов существуют некоторые ограничения яркости.

Хотя они производят больше тепла, чем мелкие чипы, он по-прежнему значительно ниже, чем другие варианты освещения. Для этих типов светодиодов требуется более толстая печатная плата для отвода тепла от чипов.

5050-ые отличаются от 3528 светодиодов тем, что 5050 могут объединить три разных микросхемы внутри корпуса, чтобы создать миллионы цветовых вариаций .

Хотя размеры светодиодов 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB и 3528 SMD с высокой плотностью для одноцветных приложений.

____________________________________________________________________________________________

Светодиодный прожектор SMD 3528

Они называются SMD3528, потому что размеры светодиодов составляют 3,5 мм * 2,8 мм. Эти светодиодные чипы (один светодиод на микросхему) яркие, но не такие яркие, как 5050 бок о бок. Однако при использовании в более высоком количестве может быть ярче, чем сравниваемая полоса 5050.

Эти светильники отлично подходят для подсветки телевизора, цветных брызг стен, акцентного освещения для изготовления коронок и картин, под столами и шкафами, барами и т. Д.

3528 светодиодов могут быть наиболее экономически эффективными, но не будут такими же яркими, если сравнивать их по отдельности с микросхемой 5050, но когда их 600 на барабане, они могут быть ярче, чем полоса 5050.

Совет по покупке: при сравнении освещения светодиодной полосы между компаниями, если обе конкурирующие полосы используют одни и те же чипы, посмотрите, сколько светодиодов находится на полосе, и найдите выход люмен для определения яркости.

Обратите внимание на количество светодиодов на ноге или метр. При поиске яркого светодиодного фонаря убедитесь, что вы сравниваете яблоки с яблоками, так как не все светодиодные полосы сделаны одинаково. ______________________________________. ______________________________________

______________________________________

Принципы их классификации и виды

По сфере применения их группируют на бытовые и промышленные. В соответствии со способом монтажа они бывают накладными и встраиваемыми

Если брать во внимание место установки, различают потолочные (ALS), настенные, настольные и напольные осветители. Есть светодиоды, которые вмонтированы в предметы обстановки

Хх так и называют мебельными

Хх так и называют мебельными.

Существуют также антивандальные варианты – ударопрочные светодиодные осветительные приборы, к примеру, Star NBT 16 Led. Есть такие, которые монтируют внутри бассейна. В этом случае их непременно помещают во влагонепроницаемый корпус. Если требуется обустроить освещение во взрывоопасной зоне, осветительное устройство обязательно снабжают соответствующим взрывозащищенным кожухом (пример тому – прибор ВЗГ-200). Если светильник должен выполнять свои функции непосредственно на производстве, подыскивают специально пылевлагозащищенную его модель OPL UNI 1200.

Но главным критерием, отличающим эти устройства от других видов, являются характеристики светодиодных светильников. Вот об этом стоит поговорить более детально.

SMD-5050/120 led

На этой ленте светодиоды расположены в два ряда. Ширина подложки 19мм.

У всех прошлых моделей ширина не превышает 10мм.

Мощность ленты 28,8Вт/м, а световой поток — 2400 Люмен. Это больше чем у обычной 200 ваттной лампочки.

Ее выбирают для очень яркой подсветки и полноценной замены люминесцентных ламп, например в светильниках Armstrong. Также ее можно использовать для экономного освещения в гараже.

Правда, одного 5-ти метрового отрезка для нормальной освещенности все же будет недостаточно.

Ее мощность и яркость являются одновременно как достоинством так и недостатком. Из-за них идет постоянный нагрев и профиль для охлаждения здесь нужен более широкий и дорогой.

Помимо этого, мощность блока питания и его цена тоже будут отличаться в разы.

Вот общая таблица сравнения характеристик всех вышеперечисленных светодиодных лент.

Выбирайте согласно ваших потребностей и условий монтажа.

Основные технические характеристики

Чтобы понять, подойдёт ли данный тип LED-ленты для решения поставленных задач, необходимо узнать её параметры. Для этого предлагаем рассмотреть основные технические характеристики светодиодной ленты SMD 5050.

Напряжение питания

Значительная часть светодиодных лент рассчитана на работу от сети постоянного тока напряжением 12 В, что обусловлено несколькими факторами:

+12 В – это стандарт, применяемый для многих видов аккумуляторов, включая автомобильные;
+12 В позволяет запитать группу из 3-х последовательно включенных светодиодов любого цвета с минимальными потерями на ограничивающем резисторе;
+12 В является наиболее безопасным напряжением для человека.

Светодиодная лента SMD 5050 на 12 В – это оптимальный вариант для конструирования подсветки в домашних условиях, т.к. для её подключения можно воспользоваться не только готовым блоком питания, но и блоком питания от компьютера или аккумулятором от ИБП.

Также в продаже можно найти светодиодные ленты SMD 5050 на 24 В и 36 В, подключаемые к соответствующему БП постоянного тока, и с питанием от сети переменного тока 220 В, подключаемые через диодный выпрямитель. Модели с таким напряжением не пользуются большой популярностью по разным причинам, в т.ч. из-за большой кратности резки. Для адресной ленты SMD 5050 напряжение питания составляет 5 В.

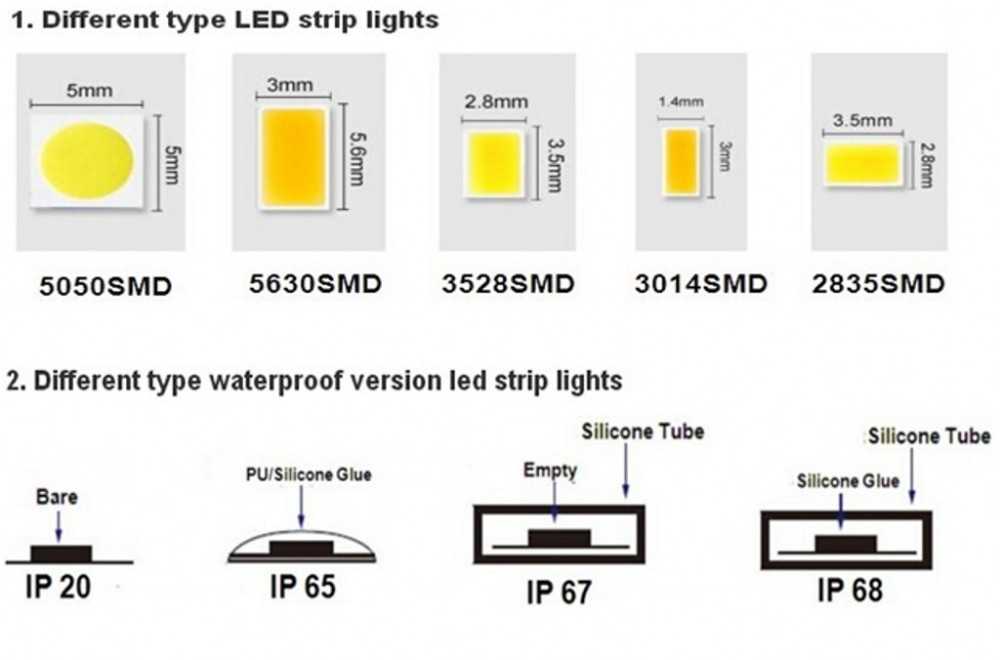

Степень защиты от влаги и пыли

Важным параметром при выборе светодиодной ленты является степень защиты от внешнего воздействия твёрдых предметов и воды (IPXX). Пренебрегать этим параметром нельзя, т.к. он влияет на стоимость и на способность изделия противостоять негативному влиянию внешних факторов в процессе эксплуатации. Как правило, внешняя оболочка светодиодных лент SMD 5050 имеет следующий класс защиты:

IP20 – от твёрдых предметов диаметром более 12,5 мм и никак не препятствует попаданию воды. Такое изделие не имеет никакого покрытия и может применяться только внутри сухих помещений (гостиные, спальни, офисы).
IP33 – от твёрдых предметов диаметром более 2,5 мм и от капель воды. В данном случае покрытие выполнено из тонкого слоя лака. Кроме сухих помещений, лента может применяться для подсветки кухни, где существует вероятность попадания на неё водяных капель.
IP54 – с частичной защитой от пыли и брызг воды в виде силиконового слоя только со стороны элементов. Как и в предыдущем варианте, такая лента предназначена для оформления интерьера кухонь и прочих помещений с временно повышенной влажностью.
IP65 – с полной защитой от пыли и струй воды. В данном случае защитный слой – это силиконовое покрытие со всех сторон. Светодиодная лента с IP выше 65 вполне подходит для уличной подсветки и ванных комнат.
IP67 – выдерживает кратковременное нахождение под водой. Визуально от изделий с IP65 отличается типом оболочки (ПВХ профиль и силикон сверху). Она прекрасно подходит для авто- и вело- тюнинга.
IP68 – наивысшая степень пыле и влагозащиты. Такая LED-лента размещена внутри ПВХ-трубки и способна длительно без повреждений выдерживать воздействие воды под давлением. Сфера её применения – украшение бассейнов и фонтанов.

Плотность светодиодов

Этот параметр указывает на количество светодиодов в одном погонном метре ленты и может принимать значения: 30, 60, 120 и 240 шт./м. Чем выше плотность монтажа, тем больше световой поток и мощность потребления светодиодной ленты SMD 5050. Чтобы не допустить деградации светодиодов, ленту с плотностью 120 и 240 светодиодов на метр необходимо клеить на алюминиевый профиль.

Иногда вместо плотности (шт./м.) на бобине можно увидеть надпись «количество – 300 шт.» Это значит, что производитель указал общее количество светодиодов в ленте длиной 5 метров. Соответственно плотность такой ленты стандартная – 60 шт./м.

Световой поток

Для монохромных и RGB светодиодных лент SMD 5050 результирующая величина светового потока зависит от цвета свечения. Известно, что глаз человека лучше всего воспринимает зелёный свет. Поэтому RGB лента, включённая в режиме зелёного света, кажется наиболее яркой. Также не стоит забывать о том, что световой поток LED-ленты «Эконом» класса примерно на 30% ниже, чем у «Премиум» класса. Причём существенная разница в качестве может наблюдаться даже у одного производителя. Например:

Foton SMD5050-30led/m-RGB-IP20-Econom – 180 lm;
Foton SMD5050-30led/m-RGB-IP20-Premium – 270 lm.

На световой поток белой светодиодной ленты SMD5050 влияет цветовая температура (оттенок). Для чипа SMD 5050 нейтрального света (4500-5500°K) нормой считается световой поток 18 лм; тёплого света (3000-4000°K) – 16 лм; холодного света (6000-7500°K) – 20 лм. Умножая данные значения на плотность, получим суммарное количество люмен, испускаемых одним метром светодиодной ленты.

Технические характеристики

При отсутствии критических перепадов напряжения в сети и стабильной температур в интервале 18-22°С светодиод 5730 излучает световой поток 110 люмен при затратах мощности 1,1 Вт в час. Сила тока при стабильных показателях составляет 350 мА, в импульсном режиме – 800 мА.

LED-лампы для стандартного цоколя и работе от электросети 220 В

Температура воздуха в помещении, где работают источники, имеет критическое значение для величины тока и интенсивности светового потока. Ввиду большой мощности светодиодов монтировать их можно только в алюминиевые профили, отводящие тепло. Если не предусмотреть теплоотводящее основание, кристаллы начнут перегреваться, световой поток уменьшится и лампа перегорит. Для этих же целей в конструкции предусмотрен радиатор для теплоотвода.

Некоторые производители экономят на установке хороших радиаторов, снижая тем самым себестоимость продукции, что ударяет по качеству осветительных приборов. Радиатор рассчитан на максимальную рабочую температуру 65°С, чего достаточно для сохранения интенсивности потока в 50-70 люмен и корректной работы.

На диаграмме взаимодействия тока, напряжения и температуры на световой поток видно, как изменяется последний соответственно изменению рабочих параметров.

Диаграммы

Для сохранения кристаллов светодиода 5730 прямоток не должен превышать значения в 170 миллиампер – с одной стороны это уменьшит интенсивность относительного потока до 50 лм, с другой обеспечит длительный срок эксплуатации. Можно увеличить это значение и до 350 мА, чтобы интенсивность света достигла максимального значения 11 лм, но в этом случае должен быть либо мощный радиатор у кристалл либо отрицательная температура в помещении, чтобы кристалл успевали охлаждаться.

Технические особенности осветительного прибора

По спектрофотометрической (цветовой) температуре, измеряющейся в кельвинах, светодиоды 5730 делятся на 4 группы, охватывающие весь спектр излучения:

теплый желтый – 3000-4000 K;
нейтральный – 4300-4800 K;
чистый белый – 5000-5800 K;
холодный голубой – 6000-7500 K.

Спектр излучения света

Как не допустить ошибок при подключении

Если нет резистора, светодиоды запрещается подключать к источнику питания. Если используется 1 резистор, можно выполнить только последовательное подключение элементов одинакового типа. Когда используется диод на трех кристаллах, подключение каждого выполняется через отдельный резистор и соединяется с аналогичным диодом в следующем модуле.

Запрещено подключать между собой элементы, которые отличаются нагрузочными характеристиками. Например, подключение светодиодов 5050 и 3528 друг с другом недопустимо. Если будет использован резистор с неподходящими характеристиками, это спровоцирует увеличение нагрузочного тока на светодиод, что негативно отразится на его сроке службы.
