Как подключить трехфазный электродвигатель в сеть 220 в

Схемы подключения обмоток трехфазных асинхронных электродвигателей

Для того, чтобы начать подключение рассматриваемого вида электродвигателя к однофазной системе электроснабжения, нужно знать, каким образом в электродвигателе подключены обмотки.

В основном, у таких двигателей имеется три обмотки, но соединяться они могут по-разному.

Звезда. Данный способ соединения обмоток и вправду напоминает звезду. Концы обмоток подводят к одной точке, а фазы подключают к началам. Каждой обмотке дается напряжение в 220 В, а к двум последовательно соединенным прилагается 380 В. Данный способ хорош тем, что с помощью него электродвигатель стартует «мягко», однако при этом ограничена его мощность.
Треугольник. Схема подключения обмоток треугольником в разы увеличивает мощность двигателя. При пуске возникают большие токи, что может привести к перегрузке сети. При этом способе обмотки соединены по кругу в форму треугольника.

Увидеть рассмотренные схемы соединения можно на рисунке ниже.

В некоторых современных устройствах стали использовать смешанный способ соединения обмоток: устройство начинает работу по схеме «звезда», а затем автоматически переключается на «треугольник». Таким образом достигается и «мягкость» запуска, и высокая мощность электродвигателя.

Для подключения агрегата в сеть 220 В необходимо понять, какой способ соединения обмоток в нем использован. Эту информацию можно узнать, изучив специальную табличку на устройстве. На ней указано, какую мощность имеет двигатель, сколько оборотов в минуту совершает, а также информация о способах соединения.

Безусловно, опытный электрик сможет подключить устройство, которое может подключаться только звездой к 380 В, к 220 В, но для этого необходимо произвести сложную коммутацию с выводами обмоток. Подключать такие устройства к 220 В не рекомендуется, так как можно испортить электродвигатель.

Меры безопасности при подключении трехфазного двигателя: напоминание

Сначала я повторюсь с рекомендацией использовать все подключения только через отдельный автоматический выключатель

Это очень важно

Работы по наладке схемы под напряжением должны выполнять обученные люди. Знание ТБ — обязательное условие.

Использование разделительного трансформатора значительно сокращает риск попасть под действие тока. Поэтому используйте его при любых наладочных работах под напряжением.

Специальный инструмент электрика с диэлектрическими рукоятками не только облегчает работу, но и сохраняет здоровье. Не пренебрегайте им!

В заключение рекомендую посмотреть полезное видео владельца Сергея Герасимчука по подключению трехфазного двигателя к однофазной сети.

Если остались вопросы или заметили неточности, то воспользуйтесь разделом .

Двигатель, особенности размещения перемычек катушек, первые шаги подключения

Первое, на что нужно обратить внимание – это шильдик двигателя. На нём прописана возможность однофазного подключения, мощность агрегата и другая необходимая для работы информация

Шильдик электродвигателя – на нём указаны все параметры

Было решено начинать сборку схемы подключения с контактной группы двигателя. На ней находится 6 контактов – по паре на обмотку. Изначально, перемычки на них были установлены в ряд по одной стороне, соединяя в одной точке все 3 обмотки – в «звезду». Подобная коммутация подходит лишь для трёхфазного подключения, поэтому они были переустановлены для подключения в «треугольник», который нам необходим для напряжения 220 В. Это расположение можно увидеть на фото.

Перемычки установлены в контактной группе для подключения «треугольником»

Подключение однофазного двигателя через конденсатор — 3 схемы

Что при этом получается? Если же нагрев достаточно ощутимый, то нужно искать его причины. При значительном превышении емкости начнется сильный нагрев.

Нужно, чтобы номинальное напряжение конденсатора было равно или больше расчетного. Это оптимальное решение для достижения средних рабочих характеристик. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле в холодильниках.

Во-вторых, и самое главное — автор на практике убедился, что даже предельно точный расчет не является гарантией корректной работы движка. Одна из обмоток подключается непосредственно к сети, а вторая — с использованием конденсатора. В геометрическом измерении обмотки в статоре размещаются друг напротив друга. Вот так, шаг за шагом, мы разобрали как подключить трехфазный асинхронный электродвигатель в однофазную сеть и что для этого необходимо рассчитать и знать.

См. также: Прокладка кабелей в земле нормы

Асинхронный или коллекторный: как отличить

Две из них являются элементов конструкции статора,включены параллельно. Магнитный пускатель по величине максимального протекающего через него тока относится к одной из семи нормированных групп. По сути, пусковой работает всего секунды. Как правило, сопротивления обмоток будет составлять не более нескольких десятков Ом.

К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Еще один пример, когда замеры могут показывать 10 ом, 10 ом, 20 ом.

Когда нужно быстро раскрутить двигатель, используется схема с пусковым конденсатором. Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. У однофазных асинхронных двигателей переменного тока с рабочим конденсатором вспомогательная обмотка включена постоянно через конденсатор. Но в любом случае потери будут составлять от 30 до 50 процентов.

Самые распространенные двигатели такого типа можно разделить на две группы: однофазные двигатели с пусковой обмоткой и двигатели с рабочим конденсатором. Она на втором рисунке. Подключить трехфазный двигатель в однофазную сеть. Пусковой и рабочий конденсаторы.

Что учесть

Переделка с 380 на 220 имеет смысл, если речь идет об эл/двигателе сравнительно небольшой мощности – до 2,5, но не более (это максимум) 3 кВт. В принципе, ограничений по данной характеристике нет. Но при этом, скорее всего, понадобится провести ряд мероприятий и потратить некоторую сумму денег и время.

Переложить вводной кабель эл/питания, к тому же придется заниматься согласованиями с поставщиком электроэнергии в плане повышения лимита. Не следует забывать, что для частных домовладений установлен предел эн/потребления; как правило, в 15 кВт. «Впишется» ли в него новая нагрузка в виде мощного электродвигателя? Выдержит ли ее изначально заложенный кабель?
Для такого прибора нужно прокладывать отдельную линию от силового щита и ставить индивидуальный автомат, как минимум. Просто так подключить его через розетку вряд ли получится; лучше не экспериментировать.

Практика переделок показывает, что даже если все сделано грамотно, возникнет еще одна проблема, с запуском. «Старт» мощного электродвигателя будет тяжелым, с длительной раскачкой, бросками напряжения. Такая перспектива мало кого устроит, тем более, если что-то собирается не на загородном участке, а на территории, прилегающей к жилому строению. Пока будет функционировать самодельная установка на основе этого двигателя, начнутся сбои в работе бытовых приборов. Проверено, и не раз.

Порядок работы по переделке зависит от внутренней схемы электродвигателя. В некоторых моделях в клеммную коробку выводится всего 3 провода, в других – 6.

Вариантов немного – оставить изначальное включение или произвести разборку двигателя и перекоммутировать вторые концы. Если же выведены все шесть, то можно их соединять по любой из схем, без ограничений. Главное – грамотно выбрать ту, которая будет оптимальной для конкретной ситуации (мощность электродвигателя, специфика его применения). Чем отличается «треугольник» от «звезды», подробно рассказывается на этой странице.

Ремонт асинхронных двигателей

Наиболее распространены асинхронные силовые агрегаты на две и на три фазы. Порядок их диагностики не совсем одинаков, поэтому следует остановиться на этом более подробно.

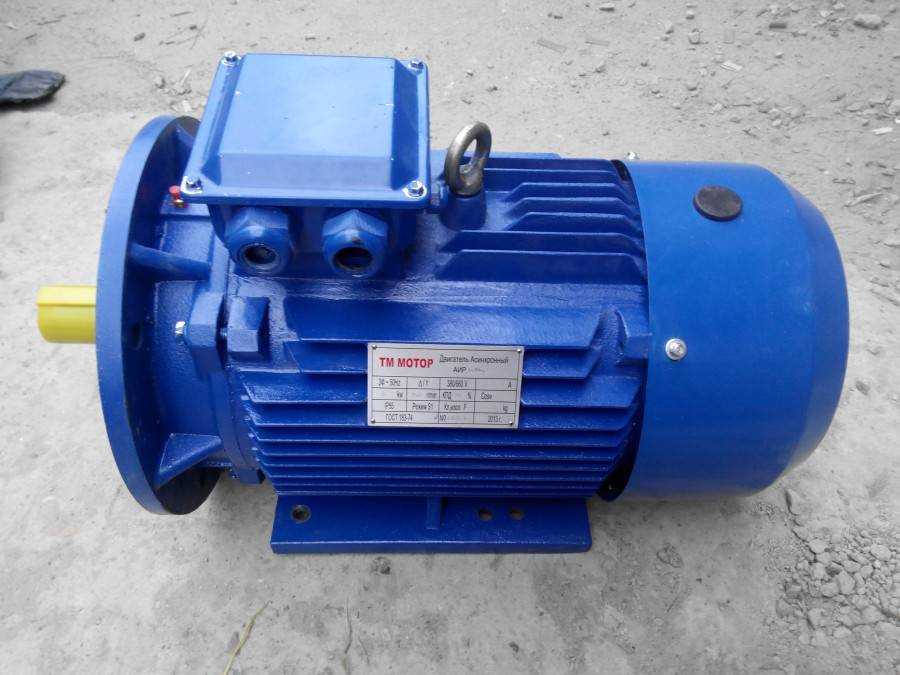

Трехфазный мотор

Существует два вида неисправностей электрических агрегатов, причем независимо от их сложности: наличие контакта в неположенном месте или его отсутствие.

В состав трехфазного мотора, работающего от переменного тока, входит три катушки, которые могут быть соединены в форме треугольника или звезды. Имеется три фактора, определяющих работоспособность этой силовой установки:

Правильность намотки.
Качество изоляции.
Надежность контактов.

Замыкание на корпус обычно проверяется при помощи мегомметра, но если его нет, можно обойтись обычным тестером, выставив на нем максимальное значение сопротивлений – мегаомы. Говорить о высокой точности измерений в этом случае не приходится, но получить приблизительные данные возможно.

Перед тем, как измерить сопротивление, убедитесь, что двигатель не подключен к электросети, иначе мультиметр придет в негодность. Затем нужно произвести калибровку, поставив стрелку на ноль (щупы при этом должны быть замкнуты). Проверять исправность тестера и правильность настроек, кратковременно касаясь одним щупом другого, необходимо каждый раз перед измерением величины сопротивление.

Приложите один щуп к корпусу электромотора и убедитесь, что контакт имеется. После этого снимите показания прибора, касаясь двигателя вторым щупом. Если данные в пределах нормы, соединяйте второй щуп с выводом каждой фазы поочередно. Высокий показатель сопротивления (500-1000 и более МОм) свидетельствует о хорошей изоляции.

Как проверить изоляцию обмоток показано в этом видео:

Затем необходимо убедиться, что все три обмотки целы. Проверить это можно, прозвонив концы, которые выходят в коробку выводов электродвигателя. Если обнаружен обрыв какой-либо обмотки, диагностику следует прекратить до устранения неисправности.

https://youtube.com/watch?v=nuwYSWhKyNQ

Следующий пункт проверки – определение короткозамкнутых витков. Довольно часто это можно увидеть при визуальном осмотре, но если внешне обмотки выглядят нормально, то установить факт короткого замыкания можно по неодинаковому потреблению электротока.

Двухфазный электрический двигатель

Диагностика силовых агрегатов этого типа несколько отличается от вышеописанной процедуры. При проверке мотора, оснащенного двумя катушками и запитывающегося от обычной электросети, его обмотки нужно прозвонить при помощи омметра. Показатель сопротивления рабочей обмотки должен быть на 50% меньше, чем у пусковой.

Обязательно должно измеряться сопротивление на корпус – в норме оно должно быть очень большим, как и в предыдущем случае. Низкий показатель сопротивления говорит о необходимости перемотки статора. Конечно, для получения точных данных такие измерения лучше проводить при помощи мегомметра, но такая возможность в домашних условиях имеется редко.

Проверка коллекторных электромоторов

Разобравшись с диагностикой асинхронных моторов, перейдем к вопросу о том, как прозвонить электродвигатель мультиметром, если силовой агрегат относится к коллекторному типу, и каковы особенности таких проверок.

Чтобы правильно проверить работоспособность этих двигателей при помощи мультиметра, нужно действовать в следующем порядке:

Включить тестер на Ом и попарно замерить сопротивление коллекторных ламелей. В норме эти данные различаться не должны.
Измерить показатель сопротивления, приложив один щуп прибора к корпусу якоря, а другой – к коллектору. Этот показатель должен быть очень высоким, стремиться к бесконечности.
Проверить статор на целостность обмотки.
Измерить сопротивление, прикладывая один щуп к корпусу статора, а другой – к выводам. Чем выше будет полученный показатель, тем лучше.

Проверить электродвигатель при помощи мультиметра на межвитковое замыкание не получится. Для этого используется специальный аппарат, с помощью которого производится проверка якоря.

Подробно проверка двигателей электроинструмента показана в этом видео:

Как подключается.

Подключение рабочего конденсатора делается так, провода по которым пойдет фаза и ноль идут на прямую к клеммам обмоток и с любого из них берется перемычка на конденсатор, с конденсатора на оставшуюся свободную клемму обмоток, выглядит как-то так:

Если старт будет тяжелый параллельно рабочему подключают пусковой через выключатель:

Выключатель (4) на картинке это не автомат, а выключатель нагрузки, по сути простой тумблер в корпусе автоматического выключатель. Изготавливают на разный ток.

Лампа (5) это светодиодная индикационная лампа СКЛ, должна быть на 380 вольт, (думаю можно заменить резистором 500 кОм — 1 Мом) разряжает конденсатор после выключения тумблера. Если не разряжать он долгое время, если не бесконечно, сохранять заряд, даже после выключения.

Как пользоваться: перед запуском двигателя включаем тумблер пускового конденсатора, как только двигатель запущен — выключаем. После окончания подачи питания можно опять включить тумблер для лучшего разряда конденсатора (заряд пойдет в мотор, возможно он провернется) и подготовки к следующему запуску.

Как быть если о электромоторе мало что известно?

Если знать обороты и вес, то можно сравнить с двигателями от других производителей. Так и вбиваю в поисковик «электродвигатель 1320 оборотов, вес 5.5 кг». Результат по первой же ссылке:

Совпадает с АИР63В4, указана мощность, но не указан ток. Вбиваю уже «АИР63В4 характеристики» результат:

Номинальное потребление почти совпал с током мотора, что у меня 1,182 А. и 1,12 А. у найденого в сети.

Обороты очень важны, например на 750 об/мин. будет весить почти 13 кг. против 5-6 кг. моторов 3000-1500 об/мин. на одинаковой мощности 0.37 кВт. Стоит учитывать материал изготовления, из чугуна будут тяжелее чем из сплава алюминия, а также внешний вид и способ крепления — фланцы и лапы добавляют веса.

Спасибо за внимание. Если статья была полезна поддержите лайком

Если нравятся подобные темы подписывайтесь на блог.

Моё видео по этой стать на ютубе

подключение пускового конденсатора.

Подключение к однофазной сети

Для подключения трёхфазного электродвигателя 380В к однофазной сети 220В чаще всего используется схема с фазосдвигающими конденсаторами (пусковыми и рабочими). Без конденсаторов двигатель может и запустится, но только без нагрузки, и придется при запуске крутануть его вал от руки.

Проблема состоит в том, что для работы АД нужно вращающееся магнитное поле, которое нельзя получить от однофазной сети без дополнительных элементов. Но подключив одну из обмоток через дроссель, можно сдвинуть фазу напряжения до -90˚ а с помощью конденсатора на +90˚ относительно фазы в сети.

Чаще всего для сдвига фаз используют именно конденсаторы, а не дроссели. Таким образом получают не вращающееся, а эллиптическое. В результате вы теряете около половины мощности от номинала. Однофазные АД работают при таком включении лучше, за счет того, что у них обмотки изначально рассчитаны и расположены на статоре для такого подключения.

Типовые схемы подключения двигателя без реверса для схем звезды или треугольника вы видите ниже.

Резистор на схеме ниже нужен для разрядки конденсаторов, так как после отключения питания на его выводах останется напряжение и вас может ударить током.

Ёмкость конденсатора для подключения трёхфазного двигателя к однофазной сети вы можете выбрать исходя из таблицы ниже. Если вы наблюдаете сложный и затяжной запуск — зачастую нужно увеличить пусковую (а иногда и рабочую) ёмкость.

Или посчитать по формулам:

Если двигатель мощный или запускается под нагрузкой (например, в компрессоре) — нужно подключить и пусковой конденсатор.

Чтобы упростить включение вместо кнопки «РАЗГОН» используют «ПНВС». Это кнопка для запуска двигателей с пусковым конденсатором. У неё три контакта, на два из них подключается фаза и ноль, а через третий – пусковой конденсатор. На лицевой панели расположено две клавиши — «ПУСК» и «СТОП» (как на автоматах АП-50).

Когда вы включаете двигатель и нажимаете первую клавишу до упора, замыкаются три контакта, после того как двигатель раскрутился, и вы отпускаете «ПУСК», средний контакт размыкается, а два крайних остаются замкнутыми, из цепи выводится пусковой конденсатор. При нажатии кнопки «СТОП» все контакты разомкнуться. Схема подключения при этом почти аналогична.

Подробно о том, что такое и как правильно подключить ПНВС, вы можете посмотреть в следующем видео:

Схема подключения электродвигателя 380В к однофазной сети 220В с реверсом изображена ниже. За реверс отвечает переключатель SA1.

Обмотки двигателя 380/220 соединяют треугольником, а у двигателей 220/127 – звездой, так чтобы напряжение питания (220 вольт) соответствовало номинальному напряжению обмоток. Если всего три выхода, а не шесть, то вы не сможете изменять схемы подключения обмоток без вскрытия. Здесь есть два варианта:

Номинальное напряжение 3х220В — вам повезло, и используйте приведенные выше схемы.
Номинальное напряжение 3х380В — вам меньше повезло, так как двигатель может плохо запускать или вообще не запускаться если подключать его в сеть 220В, но стоит попробовать, возможно работать будет!

Но при подключении электродвигателя 380В на 1 фазу 220В через конденсаторы есть одна большая проблема — потери мощности. Они могут достигать 40-50%.

Главным и действенным способом подключения без потери мощности является использование частотника. Однофазные частотные преобразователи выдают на выходе 3 фазы с линейным напряжением 220В без нуля. Таким образом вы можете подключать двигатели до 5 кВт, для большей мощности просто очень редко встречаются преобразователи, способные работать с однофазным вводом. В этом случае вы не только получите полную мощность двигателя, но и сможете полноценно регулировать его обороты и реверсировать его.

Теперь вы знаете, как подключить трехфазный двигатель на 220 и 380 Вольт, а также что для этого нужно. Надеемся, предоставленная информация помогла вам разобраться в вопросе!

Подключение к однофазной сети

Типовые схемы подключения двигателя без реверса для схем звезды или треугольника вы видите ниже.

Или посчитать по формулам:

Подробно о том, что такое и как правильно подключить ПНВС, вы можете посмотреть в следующем видео:

Номинальное напряжение 3х220В — вам повезло, и используйте приведенные выше схемы.
Номинальное напряжение 3х380В — вам меньше повезло, так как двигатель может плохо запускать или вообще не запускаться если подключать его в сеть 220В, но стоит попробовать, возможно работать будет!

Материалы по теме:

Подключение магнитного пускателя на 380 и 220в
Как собрать трехфазный щит
Как выбрать частотный преобразователь

Как подключить электродвигатель по схеме «Звезда» и «Треугольник»

Подключить электродвигатель можно по двум принципиально разным схемам подключения, таким как «Треугольник» и «Звезда», смотрите фото ниже. Представленные схемы подключения способны оптимизировать работу электрического двигателя и уменьшить ток в обмотках статора.

Кстати, в предыдущей статье рассказывалось о том, как узнать мощность электродвигателя, если на его корпусе нет никаких обозначений. Кому интересно, тот может почитать, в статье подробно рассказывается о нескольких самых популярных способах определения мощности.

Если же шильдик на корпусе электродвигателя присутствует, то можно приступать к его изучению. Таким образом, станет понятно, что схему «Звезда» используют преимущественно для подключения электродвигателя к трехфазной сети, а схема «Треугольник» предназначена для подключения электродвигателя к 220 Вольт.

При схеме подключения обмоток двигателя в «Звезду», концы обмоток статора собираются в одной нейтральной точке. Именно это и обеспечивает плавный разгон двигателя на его полную мощность. Однако такая схема используется преимущественно при подключении двигателя к сети 380 Вольт.

Способ 3. Использование асинхронного электродвигателя в качестве генератора

Данный способ основан на использование трёхфазного асинхронного электрического в качестве преобразователя/генератора однофазной электрической сети 220В в трёхфазную электрическую сеть 380В

Схема преобразователя/генератора однофазной электрической сети 220В в трёхфазную электрическую сеть 380В выглядит следующим образом:

Порядок работы следующий, при подключении преобразователя/генератора к электрической сети 220В нажимаем и удерживаем кнопку SA1 подключая тем самым пусковой конденсатор С1 до выхода электродвигателя используемого в качестве преобразователя/генератора на рабочие обороты, после этого можно разомкнуть кнопку SA1 и подключить нагрузку к выходу 380В.

Отключение производят в следующей последовательности – отключаем трёхфазную нагрузку от выхода 380В преобразователя/генератора, а затем отключаем от сети 220В сам преобразователь/генератор.

В качестве преобразователя/генератора можно использовать любой трёхфазный асинхронный электродвигатель с обмотками включенными по схеме “звезда”. Мощность этого двигателя должна быть минимум на 30% больше мощности подключаемой нагрузки. Лучше для этих целей использовать электромоторы с частота вращения ротора 1000 об/мин и меньше.

Электродвигатель в качестве нагрузки подключается по схеме звезда.

Конденсатор C1 в данной схеме выполняет роль пускового, его ёмкость рассчитывается по следующей формуле:

Сраб = (K * Iф / Uсети) * 2,5

K – является специальным коэффициентом. Его значение составляет 2800 для схемы «звезда».
Iф – номинальный ток статора, указанный на информационной табличке. При невозможности прочтения, выполняются измерения с помощью специальных измерительных клещей.
Uсети – напряжение питающей сети, величиной в 220 вольт.

Основным недостатком данного преобразователя/генератора является повышенное энергопотребление, общая мощность потребления будет складываться из мощьности подключаемой нагрузки и примерно 45-50% мощности электромотора используемого в качестве преобразователя/генератора.

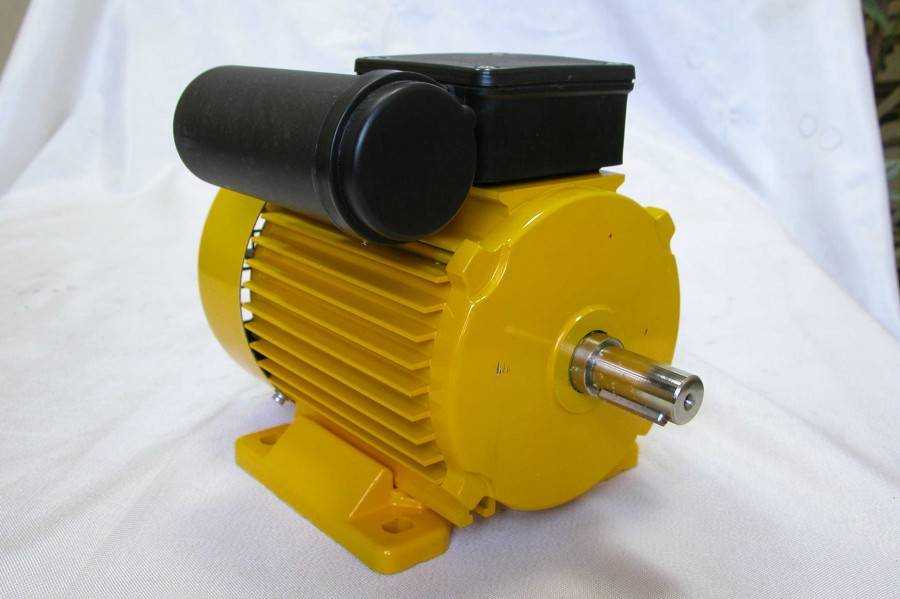

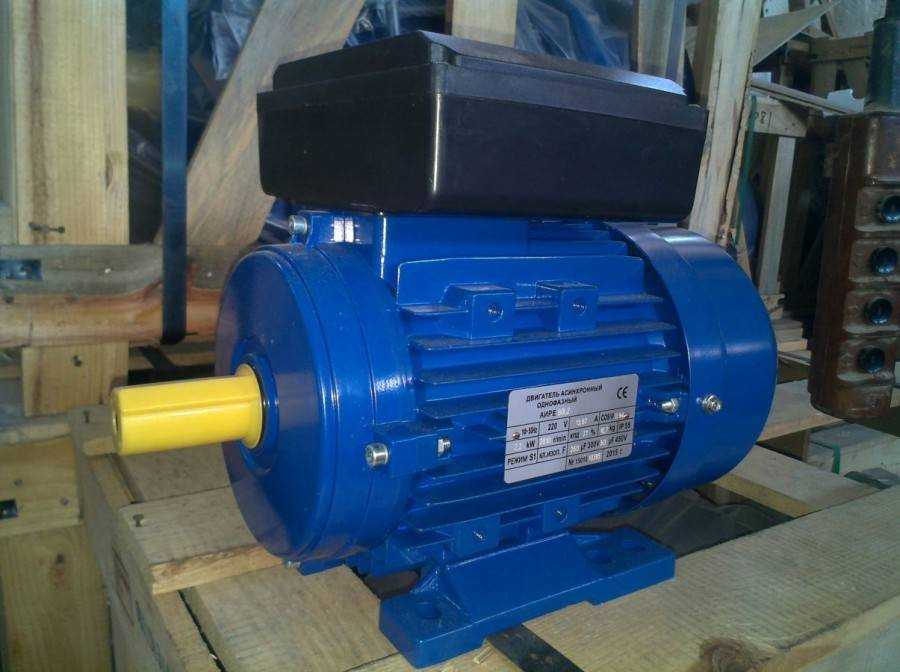

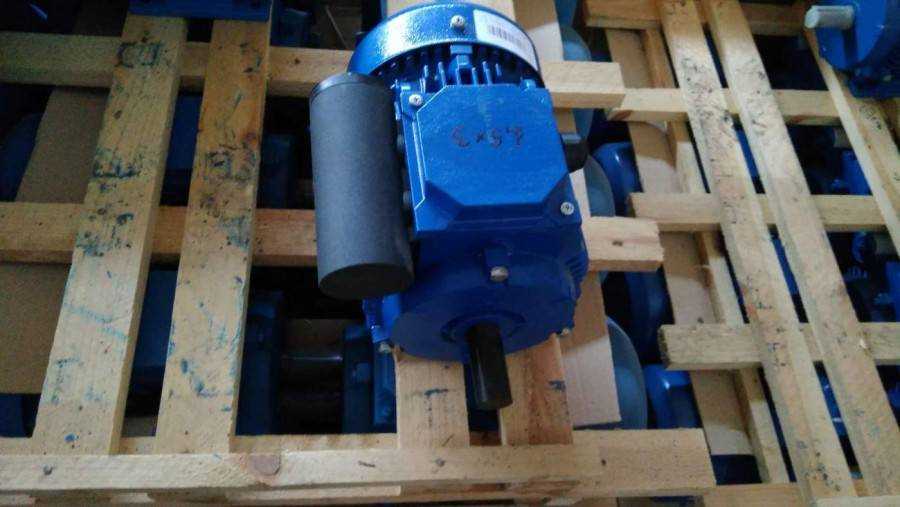

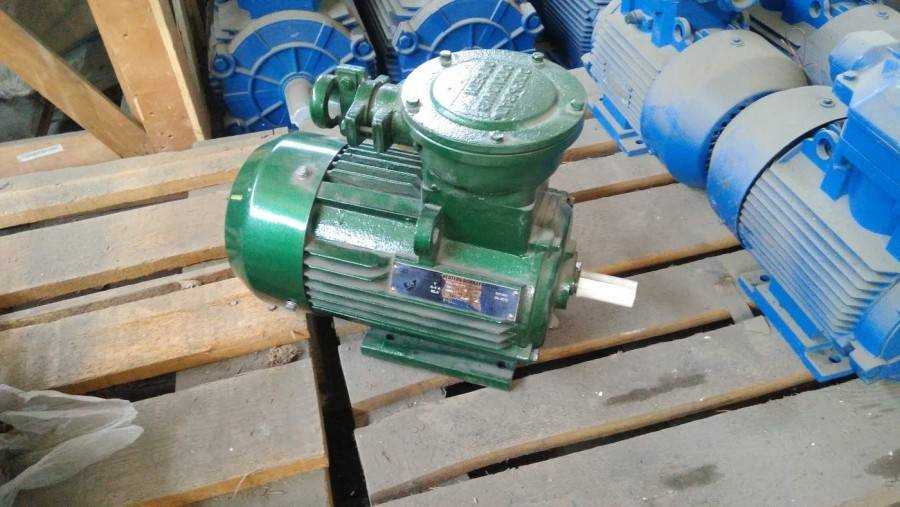

Как устроен однофазный электродвигатель

Конструктивно электромотор, рассчитанный на применение в бытовых, не промышленных масштабах, мало чем отличается от своих “собратьев” (разве что размером), имеет те же элементы:

Корпус;
Статор (обмотки + сердечник);
Ротор;
Вал со шпоночными канавками спереди и под вентилятор сзади;
Герметичные крышки с подшипниками;
Клеммная коробка.
Индукционное устройство для запуска.

Ротор имеет короткозамкнутые витки. Как и сердечник статора, его корпус сделан из электротехнической стали высокого качества.

Рассматривая фото, можно заметить, что коллекторный однофазный электродвигатель отличается от асинхронного прямоугольной формой корпуса, наличием графитно-медных щеток.

Строение его немного отличается от обычного асинхронного однофазного двигателя. Принцип работы – также. Напряжение подается на щетки, а через них – на якорь, который вращает вал в подшипниках. В асинхронных – наоборот: магнитное поле статора вращает ротор!

Скорость вращения можно регулировать при помощи специального устройства – реостата. В то время как асинхронный двигатель работает в пределах максимальных оборотов, которые трудно, порою невозможно, плавно, без рывков, контролировать – уменьшать, увеличивать после разгонки.
