Защита от скачков напряжения в квартире
Для того, чтобы предотвратить скачки напряжения в электросети и защитить проводку от перегрузки, нужно соблюдать осторожность в пользовании удлинителями и тройниками. Когда в сети возникает перегрузка, проводка начинает нагреваться и может произойти короткое замыкание, либо возгорание
Немаловажен так же такой фактор, как сечение проводки (упрощенно – ее толщина), от которой зависит ее выносливость. Поэтому, в идеале, необходимо рассчитывать нагрузку не только на отдельные розетки, но и на всю электросеть квартиры. Тогда будет проще определить общую допустимую мощность электроприборов, ламп и люстр
Такие меры предосторожности особенно полезны в старых домах
Существуют некоторые нормы, по которым в каждой комнате должно быть не менее 2 розеток (по 1 на каждые 4 кв м площади), а на кухне – 4. Но, на сегодняшний день этого количества бывает недостаточно. Чтобы не перегружать имеющиеся розетки, лучше провести дополнительные, с учетом общей допустимой нагрузки на проводку.
Соблюдая простые меры предосторожности, так же, поддерживая проводку в доме в исправном состоянии, можно обезопасить свое жилище от пожара и долго сохранять электроприборы в рабочем состоянии
Виды электрического тока в быту
Для того, чтобы определить какой ток в розетке, нет необходимости изучать этот вопрос на уровне ВУЗа. Есть всего две разновидности напряжения – постоянное и переменное.
Ответ на вопрос какой ток в розетке переменный или постоянный является однозначным сейчас, но в начале ХХ века на эту тему спорили два великих изобретателя – Никола Тесла, поддерживавший идею переменного тока, и Томас Эдисон, выступавший за постоянный ток. В этот период мог быть в розетке постоянный или переменный ток, в зависимости от страны и схемы электроснабжения здания.
В конце концов победила точка зрения Теслы, а постоянный ток сейчас используется в основном в электроприводах, которые питаются от сети переменного тока через диодные или тиристорные выпрямители.
Интересно! В некоторых зданиях в Сан-Франциско в 2012 году сохранялись лифты, запитанные от сети постоянного тока. Это оборудование и подвод такого напряжения к зданиям сохранялись как раритет. В Нью-Йорке такие установки работали до 2007 года.
Постоянный ток
Международный символ этого напряжения DC – Direct Current (постоянный ток), а условное обозначение на электросхемах “—” или “=”. Величина и полярность этого вида напряжения являются неизменными, а сила тока изменяется только при изменениях нагрузки. Этот вид электрического тока производится аккумуляторами, батарейками и элементами солнечных электростанций.
От сети постоянного тока работают двигатели трамваев, троллейбусов и другого электротранспорта. Эти электродвигатели имеют лучшие тяговые характеристики, чем двигатели переменного тока.
Информация! От постоянного напряжения работает бОльшая часть электронных схем, но они получают питание от сети переменного тока через встроенный или внешний блок питания с выпрямителем.
Переменный ток
Международное обозначение этого напряжения AC – Alternating Current (переменный ток), а условное обозначение на электросхемах “~” или “≈”.
Величина и полярность переменного тока в сети всё время меняется. Частота этих изменений составляет 50Гц в Европе и некоторых других странах и 60Гц в США. Большинство бытовых и промышленных электроприборов изготавливаются для питания переменным напряжением.
Практически вся электроэнергия, используемая в быту и промышленности, является переменной. Для передачи на большие расстояния его повышают при помощи трансформаторов, а в конечной точке линии понижают до необходимой величины. Это позволяет уменьшить стоимость ЛЭП и потери. Для того, чтобы исключить колебания напряжения, для особоважных приборов устанавливаются стабилизаторы.
При увеличении напряжения и неизменной передаваемой мощности сила тока и сечение проводов пропорционально уменьшается. Если напряжение не повышать, то для подачи электроэнергии к потребителю необходимо использовать кабеля большого сечения, а передача на большие расстояния окажется невозможной. Вот почему в розетке переменный ток.
В домашней розетке два контакта – фазный и нулевой. В некоторых случаях к ним добавляется заземляющий. Это однофазное напряжение является частью трёхфазной системы. Она включает в себя три одинаковых сети. Напряжение в этих сетях сдвинуто по фазе на 120° друг относительно друга.
Вначале эта система была шестипроводной. В таком виде её изобрёл Никола Тесла. Позже М. О. Доливо-Добровольский усовершенствовал эту схему и предложил передавать трёхфазное напряжение по трём или чётырём проводам (L1, L2, L3, N). Он также показал преимущества трёхфазной системы электроснабжения перед схемами с другим числом фаз.
Способы расчета оплаты
Формула расчета электроэнергии зависит от того, установлен в квартире индивидуальный прибор учета (ИПУ) или нет, и какая система начисления платы применяется. Помимо индивидуального потребления, в квитанции за коммунальные услуги включают стоимость затрат электричества на общедомовые нужды (ОДН).
По данным электросчетчика
Самый простой и понятный способ расчета стоимости энергопотребления – по показаниям электросчетчика.
- Формула расчета по одноставочной системе выглядит так:
Пример 1. По данным ИПУ за август 2021 года было потреблено 239 кВт. В квартире установлена газовая плита. Стоимость киловатта в регионе составляет 5,38 руб. Тогда стоимость предоставления ресурса равна:
239 * 5,38 = 1285,82 руб.
- Формула для расчета электропотребления по двухтарифному счетчику немного сложнее:
Пример 2. По данным двухтарифного электросчетчика за август 2017 года расход энергии составил 239 киловатт, из них с 7 до 23 часов – 167, с 23 до 7 часов – 72. В квартире газовое оборудование. Тариф на электроснабжение, дифференцированный по двум зонам суток – 4,19 и 2,92 руб./кВт соответственно. Тогда стоимость услуги равна:
167 * 6,19 + 72 * 1,79 = 1162,61 руб.
- Посчитать сумму за электроэнергию по многотарифному счетчику можно по формуле:
Пример 3. По данным многотарифного счетчика за август 2021 года энергопотребление в квартире с газовой плитой составило 239 киловатт, из них: пиковая зона – 120, полупик – 47, ночь – 72. Стоимость киловатта в пиковую зону – 6,46 руб., полупиковую – 5,38, ночную – 1,79. Итоговая сумма равна:
120 *6,46 + 47 * 5,38 + 72 * 1,79 = 1156,94 руб.
По данным в примерах получилось, что самым выгодным оказался многотарифный способ расчета. Потребитель может сам определить, какая система принесет экономию именно для него. Для этого надо узнать примерное электропотребление по каждой зоне суток и умножить его на действующие тарифы.
Оплата с учетом социальной нормы потребления
В 2012 году было утверждено Распоряжение Правительства РФ № 1650-р, в котором предлагается проект перехода к системе расчета коммунальных платежей с учетом социальной нормы потребления. В настоящее время система действует в ряде регионов страны (Ростовская, Нижегородская и др. области).
Норма расхода электроэнергии зависит от количества проживающих граждан, сезона, типа отопления и плиты, расположения жилья (город или село). В системе действует 2 тарифа: один на оплату за электроэнергию в пределах социальной нормы, другой – на расход свыше норм.
Формула расчета следующая:
Пример 4. В квартире, расположенной в Ростове-на-Дону, проживает 3 человека. За месяц семья потребила 243 киловатт электроэнергии по данным счетчика. Социальная норма установлена 196 кВт. Ставка в пределах соц.нормы – 3,72, сверх нормы – 5,19 руб./кВт. Тогда сумма за электропотребление составит:
196 * 3,72 + (243 -196) * 5,19 = 973,06 руб.
Система способствует воспитанию экономичного потребления ресурсов. Также она применяется и в случаях оплаты по зонам суток.
Без данных электросчетчика
В зависимости от причин, по которым отсутствуют показания счетчика электроэнергии, формула расчета будет разной.
- Прибор учета отсутствует или показания не передаются более 6 месяцев. Стоимость потребления ресурса будет рассчитана по формуле:
Норма потребления зависит от типа плиты, установленной в квартире, количества комнат и количества проживающих.
Пример 5. В двухкомнатной квартире с установленной электроплитой зарегистрирована семья из двух человек. Электросчетчик отсутствует, хотя возможность его установки имеется. Норматив потребления на 1 человека – 117 кВт. Установленный тариф – 4,04 руб./кВт. Стоимость потребленного ресурса составит:
2 * 117 * 4,04 * 1,6 =1512,58 руб.
Такая система расчета выгодна, когда в квартире проживает больше человек, чем зарегистрировано. Отсутствие какого-либо потребителя ресурса доказывается документально.
- Показания счетчика не переданы вовремя или он неисправен.
В таких ситуациях считают средний показатель энергопотребления за последние шесть месяцев, а в некоторых случаях за последние три.
Стоимость электроэнергии рассчитывается по формуле:
Пример 6. Потребитель просрочил сдачу показаний счетчика. В квартире электрическая плита. За последние полгода электропотребление по переданным показаниям составляло: март – 167, апрель – 185, май – 160, июнь – 179, июль – 159, август – 173 киловатт. Тариф – 4,04 руб./кВт. Сумма к оплате равна:
((167 + 185 + 160 + 179 + 159 + 173) / 6) * 4,04 = 686,82 руб.
Оплата электроэнергии по счетчику принесет экономию потребителю. Если возможность монтажа ИПУ есть, его лучше установить.
Параметры для измерения
Мультитестер позволяет не только выяснить, какое напряжение в розетке, но и произвести следующие типы измерений:
- показатель переменного и постоянного напряжения и тока;
- электрическое сопротивление;
- емкость;
- температура;
- частота;
- характеристики диодов и транзисторов.
Измерения позволяют получить большой объем нужной информации. К примеру, проверив напряжение в батарейке, можно сделать вывод об остатке ее рабочего ресурса. Другой пример: новая лампа не горит, а после проверки напряжения оказывается, что проблема в электропроводке. Мультиметр поможет и в ситуации, когда нужно удостовериться, что электричество действительно отключено во всей квартире (при проведении электромонтажных работ).
Рассчитываем нагрузку
Самыми распространенными электророзетками являются такие, к которым подведен силовой кабель под напряжением 220в. В большей части жилых помещений используется силовая линия в 220 вольт. Существует ошибочное мнение, что в розетке 220в есть сила тока. Само устройство может только поддерживать определенную силу тока при подключеннии к нему бытовых приборов и техники.
Можно самостоятельно узнать, на сколько ампер рассчитана та или другая розетка. Обычно для этого используется специальное приспособление (амперметр), которое позволяет точно определить силу напряжения в сети. Амперметр позволяет узнать, какой силе электротока подвергается конкретный участок в цепи. В первую очередь для этого нужно сделать последовательную цепь, которая должна включать в себя – бытовой прибор, затем сила тока, которую нужно рассчитать, а затем и сам амперметр с результатом.
Измерительное устройство следует подключать так, чтобы соблюдалась полярность. Положительная полярность должна быть подсоединена к «+» самого источника электричества, а отрицательная к его «-». Если подсоединить все правильно, то значение на амперметре будет достаточно точным. Допустимая погрешность показаний может иметь значение меньше 1%. Этот прибор можно приобрести в специализированных магазинах.
Также можно сделать расчет силы тока без использования амперметра. Согласно физическим законам существует определенная зависимость между напряжением в электрической сети и силы тока, которая по ней протекает. В связи с этим можно использовать закон Ома. Расчеты можно сделать по формуле I=U/R, где
I – сила электротока на определенном участке электрической цепи (ампер);
U – напряжение на этом же участке (вольт);
R – постоянное значение сопротивления проводника (ом).
Определить на сколько ампер рассчитана электророзетка можно и другим способом. В данной ситуации нам должно быть известно значение мощности электросети, а также вольтаж в используемой розетке.
Существует формула, по которой рассчитывают возможное развитие мощности электроприбора – P=I*U, где
P – мощность (ватт), а другие значения соответствуют тому же определению.
Преобразовав данную формулу, получим I=P/U. В этом случае сила электротока будет равняться соотношению мощности и напряжения. Так на 220 ваттной электросети при напряжении 220 вольт в обычной бытовой розетке сила тока будет равняться 1 А.
Расчёт мощности по току и напряжению
Данный расчет происходит по факту мощности, проделывать его необходимо еще до начала проектирование своего жилища (дома, квартиры).
- Из этого значение зависят кабеля питающие приборы которые подключены к электросети.
- По формуле можно вычислить силу тока, для этого понадобиться взять точное напряжение сети и нагрузку питающихся приборов. Ее величина дает нам понять площадь сечение жил.
Если вам известны все электроприборы, которые в будущем должны питаться от сети, тогда можно легко сделать расчеты для схемы электроснабжение. Эти же расчеты можно выполнять и для производственных целей.
Однофазная сеть напряжением 220 вольт
Формула силы тока I (A — амперы):
I=P/U
Где P — это электрическая полная нагрузка (ее обозначение обязательно указывается в техническом паспорте данного устройства), Вт — ватт;
U — напряжение электросети, В (вольт).
В таблице представлены стандартные нагрузки электроприборов и потребляемый ими ток (220 В).
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 — 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 — 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 — 1200 | 5,0 — 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 6з0 — 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 — 360 | 1,1 – 1,6 |
| Тостер | 640 — 1100 | 2,9 — 5,0 |
| Миксер | 250 — 400 | 1,1 – 1,8 |
| Фен | 400 — 1600 | 1,8 – 7,3 |
| Утюг | 900 — 1700 | 4,1 – 7,7 |
| Пылесос | 680 — 1400 | 3,1 – 6,4 |
| Вентилятор | 250 — 400 | 1,0 – 1,8 |
| Телевизор | 125 — 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 — 100 | 0,3 – 0,5 |
| Приборы освещения | 20 — 100 | 0,1 – 0,4 |
На рисунке вы можете видет схему устройства электроснабжение дома при однофазном подключении к сети 220 вольт.
Схема приборов при однофазном напряжении
Как и показано на рисунке, все потребители должны быть подключены к соответствующим автоматам и счетчику, далее к общему автомату который будет выдерживать общею нагрузку дома. Кабель который будет доводит ток, должен выдерживать нагрузку всех подключенных бытовых приборов.
В таблице ниже показана скрытая проводка при однофазной схеме подключение жилища для подбора кабеля при напряжении 220 вольт.
| Сечение жилы провода, мм2 | Диаметр жилы проводника, мм | Медные жилы | Алюминиевые жилы | ||
| Ток, А | Мощность, Вт | Ток, А | Мощность, кВт | ||
| 0,50 | 0,80 | 6 | 1300 | ||
| 0,75 | 0,98 | 10 | 2200 | ||
| 1,00 | 1,13 | 14 | 3100 | ||
| 1,50 | 1,38 | 15 | 3300 | 10 | 2200 |
| 2,00 | 1,60 | 19 | 4200 | 14 | 3100 |
| 2,50 | 1,78 | 21 | 4600 | 16 | 3500 |
| 4,00 | 2,26 | 27 | 5900 | 21 | 4600 |
| 6,00 | 2,76 | 34 | 7500 | 26 | 5700 |
| 10,00 | 3,57 | 50 | 11000 | 38 | 8400 |
| 16,00 | 4,51 | 80 | 17600 | 55 | 12100 |
| 25,00 | 5,64 | 100 | 22000 | 65 | 14300 |
Как и показано в таблице, сечение жил зависит и от материала из которого изготовлен.
Трёхфазная сеть напряжением 380 В
В трехфазном электроснабжении сила тока рассчитывается по следующей формуле:
I = P /1,73 U
P — потребляемая мощность в ватах;
U — напряжение сети в вольтах.
В техфазной схеме элетропитания 380 В, формула имеет следующий вид:
I = P /657, 4
Если к дому будет проводиться трехфазная сеть 380 В, то схема подключения будет иметь следующий вид.
В таблице ниже представлена схема сечения жил в питающем кабеле при различной нагрузке при трехфазном напряжении 380 В для скрытой проводки.
| Сечение жилы провода, мм2 | Диаметр жилы проводника, мм | Медные жилы | Алюминиевые жилы | ||
| Ток, А | Мощность, Вт | Ток, А | Мощность, кВт | ||
| 0,50 | 0,80 | 6 | 2250 | ||
| 0,75 | 0,98 | 10 | 3800 | ||
| 1,00 | 1,13 | 14 | 5300 | ||
| 1,50 | 1,38 | 15 | 5700 | 10 | 3800 |
| 2,00 | 1,60 | 19 | 7200 | 14 | 5300 |
| 2,50 | 1,78 | 21 | 7900 | 16 | 6000 |
| 4,00 | 2,26 | 27 | 10000 | 21 | 7900 |
| 6,00 | 2,76 | 34 | 12000 | 26 | 9800 |
| 10,00 | 3,57 | 50 | 19000 | 38 | 14000 |
| 16,00 | 4,51 | 80 | 30000 | 55 | 20000 |
| 25,00 | 5,64 | 100 | 38000 | 65 | 24000 |
Для дальнейшего расчета питания в цепях нагрузки, характеризующейся большой реактивной полной мощностью, что характерно применению электроснабжения в промышленности:
- электродвигатели;
- индукционные печи;
- дроссели приборов освещения;
- сварочные трансформаторы.
Это явление в обязательном порядке необходимо учитывать при дальнейших расчетах. В более мощных электроприборах нагрузка идет гораздо больше, поэтому в расчетах коэффициент мощности принимают 0,8.
При подсчете нагрузки на бытовые приборы запас мощности нужно брать 5%. Для электросети этот процент становит 20%.
Как подобрать розетку
Перед тем, как отправиться за покупкой, необходимо выяснить, сколько выдерживает розетка ампер
Знать это не просто важно, но и необходимо. Если не будет учтено, сколько ампер в розетке максимально может быть задействовано, возможны крайне неприятные последствия — оплавление кабеля, повреждение металлических частей, а далее — короткое замыкание
Самое главное, что потребителя должно интересовать, — мощность прибора.
По современному стандарту для домашних сетей обычная розетка должна соответствовать значению в шестнадцать ампер.
Много это или мало? Вернемся к формуле. Шестнадцать ампер умножаем на двести двадцать вольт и получаем три с половиной киловатта.
Ради интереса пройдемся по мощности основных бытовых приборов. В зависимости от модели и характеристик показатели могут меняться, но в целом для мощных потребителей они выглядят примерно так:
- Кондиционер — до полутора кВт.
- Стиральная машина — один кВт.
- Утюг — два кВт.
- Тепловентилятор — два кВт.
- Масляный обогреватель — два кВт.
- Бойлер — два кВт.
- Микроволновая печь — один кВт.
- Мультиварка — один кВт.
- Пылесос — до кВт.
- Электрокотел для обогрева — от 3 кВт.
- Электрическая плита — от 3 кВт.
Судя по выборке, для подавляющего большинства мощных, не говоря уже про лампы, торшеры, вентиляторы и тому подобные незначительные по потреблению приборы, розетки в шестнадцать ампер хватает с запасом.
Однако всегда есть исключения. Электрическая плита, особенно индукционная, может потреблять и пять, и девять кВт. И хотя понимаешь, что розетка выдержит всего 16 ампер (3,5 кВт), но включить же очень хочется. Что делать в таких случаях и как этого избежать?
Бытовое оборудование
Несколько десятков лет назад документами и отраслевыми стандартами жёстко регламентировалось, сколько ампер в розетке 220В, типичным было ограничение в 6 А. В наше время при сдаче объектов сила тока в розетке увеличена до 16 или 25 А. Современные параметры подходят для любого бытового оборудования, устанавливаемого в квартире или доме. Осуществляя разводку сетей необходимо на этапе проектировки и расчёта вычислить, какую мощность (кВт в час) будет расходовать совокупность приборов.
Именно в связи с увеличением количества устройств встал вопрос об увеличении мощности, и, как следствие, увеличилась предельная сила тока в розетке 220В. Ранее в порядке вещей считалось, что одна точка с номинальным током 6 ампер удовлетворит все запросы пользователей. Для таких розеток мощность подключенного оборудования могла достигать 1,5 кВт. В современных нормативах этот показатель вырос до 2,5 кВт, что и вызвало потребность в увеличении предела силы тока в розетке до 16 А. Возможно даже безопасное превышение потребляемой энергии до 3,5 кВт.
Способы измерения напряжения и тока
Чтобы проверить соответствие величины напряжения электросети установленным требованиям, а также выяснить, сколько ампер протекает через тот или иной ее элемент, используются различные приборы для измерения тока и напряжения.

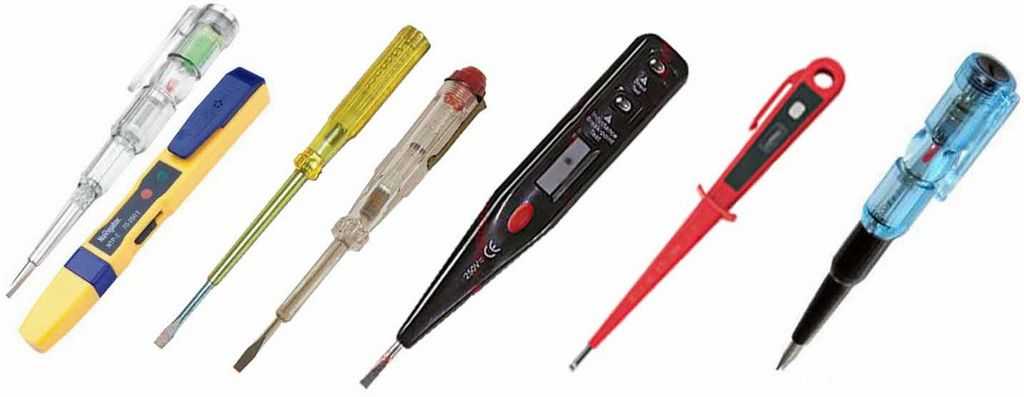

Индикаторная отвертка
Наиболее дешевым устройством, позволяющим проверить наличие потенциала на контактах розетки, является обыкновенная индикаторная отвертка. При этом узнать, сколько вольт приложено между контактами нельзя.
В нормально работающей сети при касании индикатора к фазному контакту розетки встроенный в рукоятку указателя напряжения светодиод ярко светится, при касании к нулевому проводу такое свечение отсутствует. Этот способ может применяться только для определения наличия напряжения в фазном проводе.
Существенными его недостатками являются невозможность контроля целостности нулевого проводника, величины напряжения, а также подверженность точности измерений влиянию «наводок», создаваемых магнитными полями проходящих рядом электрических проводов. Таким образом, индикатор может светиться даже при отсутствии номинального напряжения на фазном контакте розетки.

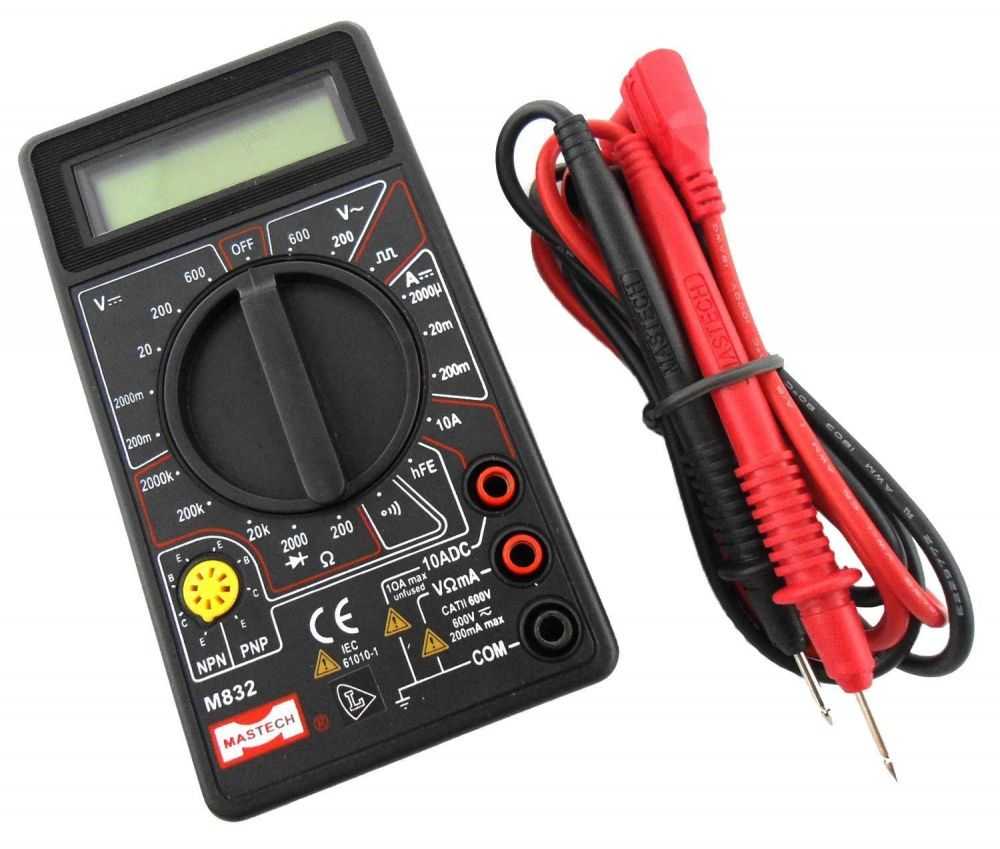

Тестер
Более точным способом измерения напряжения является использование специальных приборов – вольтметров (часто применяются тестеры или мультиметры, позволяющие измерять несколько величин: напряжение, ток, сопротивление, емкость конденсаторов и т.д).
Такой прибор подключается параллельно к сети (его щупы вставляются в розетку при отсутствии подключенных к ней потребителей). Используя подобные устройства можно выяснить, сколько вольт постоянного или переменного напряжения приложено к контактам розетки.
Сила тока в розетке может быть измерена с использованием мультиметра, подключенного последовательно в сети в качестве амперметра.

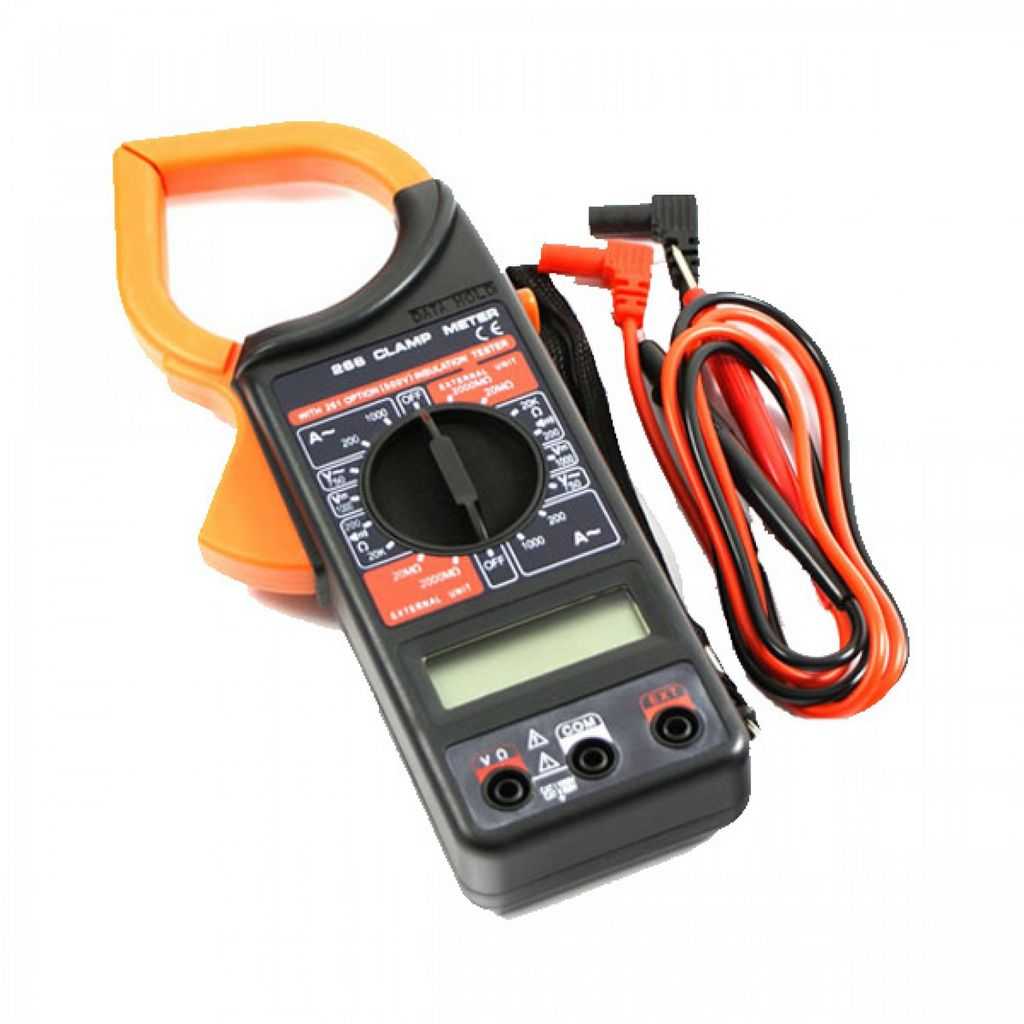

Измерительные клещи
Главный недостаток использования амперметра – это сложность его подключения. Поэтому во многих случаях для того чтобы проверить, сколько ампер протекает в проводе, можно использовать измерительные клещи. Главным достоинством этого устройства является отсутствие необходимости размыкания цепи и отключения электрооборудования при его использовании.
Таким образом, среди всех характеристик электроэнергии бытовых электрических сетей, наиболее важными являются частота, напряжение, а также номинальный ток.
Узнать какой ток в розетке можно с использованием измерительных приборов или аналитическим путем с помощью формулы.
Какой ток опаснее постоянный или переменный
Наша жизнь немыслима без электричества — оно освещает города и квартиры, приводит в движение поезда, руководит работой мобильных гаджетов. Но порой электричество представляет прямую угрозу жизни и здоровью человека. Попробуем разобраться, какой ток опаснее, постоянный или переменный, и как он может повлиять на организм.
Постоянный
Для создания потока электронов необходима цепь постоянного электрического тока
Постоянным током называется направленное движение заряжённых частиц от отрицательного полюса к положительному, которое не изменяется по величине и направлению. В проводнике не возникает свободных зон или зон скопления заряда, так как электроны сменяются другими по мере их движения.
Переменный
Переменный ток применяется в устройствах связи (радио, телевидение, проволочная телефония) и это благодаря тому, что напряжение и силу переменного тока можно преобразовывать почти без потери энергии
Переменный ток изменчив, он заставляет электроны проводника двигаться хаотично, не имеет стабильной величины и направления. На графике переменное электрическое поле подобно синусоиде, в которой равные «пики» чередуются равными «провалами». Расстояние между ними определяется частотой тока. Общепринятый на постсоветском пространстве стандарт частоты — 50 Гц.
Какой ток опаснее?
Переменный ток протекает в розетках и распределительных коробках, поэтому его опасность более актуальна
До сих пор законы воздействия электричества на человеческий организм мало изучены. На характер и тяжесть поражения влияет множество факторов, самыми значимыми из которых являются:
- Напряжение. В диапазоне от нуля до 400 В более опасным считают переменный ток. На отметке в 500 В у обоих видов тока равная поражающая сила, а при напряжении в 600 В и выше постоянный ток превращается в злейшего врага. То есть при высоком вольтаже переменный ток менее опасен, чем постоянный.
- Частота (для переменного тока). Ток частотой до 500 Гц считается относительно безопасным, как и ток частотой свыше 1 тыс. Гц. Самые опасные значения — 600–900 Гц.
- Сила тока. Серьёзные травмы организму способен нанести переменный ток в 20 мА и выше, а также постоянный ток силой не менее 100 мА. При равной силе тока переменный опаснее.
- Зона воздействия. Поражения конечностей не так опасны, как поражения туловища и головы.
Выделяют четыре степени тяжести при поражении электрическим током:
- Первой свойственны исключительно судорожные сокращения мышц.
- На второй добавляется потеря сознания.
- Третья стадия приводит к нарушениям в работе сердца и дыхательной системы.
- Четвёртой является клиническая смерть.
Любая стадия может сопровождаться более или менее сильными ожогами.
Будьте внимательны и осторожны, следите за исправностью электроприборов, соблюдайте правила техники безопасности, и тогда поражение электрическим током вам не грозит.
На какую мощность рассчитана розетка
При выборе розеточного механизма обращают внимание на номинальный ток, при котором он может длительно эксплуатироваться. Его величина маркируется с тыльной стороны корпуса
Представим, что в розетку на 6 ампер включен тройник с подключенным телевизором, блоком питания стационарного телефона и зарядным устройством мобильника, как показано на самой первой фотографии, или более мощный утюг на 1000 ватт мощности.
Прямо на картинке показан расчет рабочей нагрузки, который будет 4,5 А, что меньше, чем номинальная величина. Значит, мы имеем запас мощности, а розетка не перегружена.
Однако, если запитать от нее моющий пылесос с потреблением на 2000 ватт, то ток составит 2000/220=9 ампер. Эта величина больше, чем может выдержать розетка и ее механизм сгорит.
Преимущества постоянного тока
- Главное преимущество электрической энергии постоянного тока – это отсутствие реактивной мощности. А это значит, что вся мощность, выработанная генератором, потребляется нагрузкой за вычетом потерь в проводах.
- Постоянный ток в отличие от переменного протекает по всему сечению проводника.
Указанные два пункта приводят к тому, что если передавать одну и ту же мощность при равных напряжениях постоянным и переменным токами, то потери мощности электроэнергии постоянным током были бы почти в два раза меньше, чем при переменном токе.
К тому же, если рассматривать такие бытовые электронные устройства как ноутбуки, компьютеры, телевизоры и т. п., то все они имеют блоки питания, преобразующие переменное напряжение 220 В (230 В) в постоянное напряжение более низкой величины. А такие преобразования связаны с частичной потерей мощности.
Кроме того, как было сказано ранее, трехфазный асинхронный двигатель (АД) можно подключить напрямую к сети 380 В, что вполне оправдано в том случае, когда не требуется изменять режим работы двигателя. Но если необходимо изменять частоту вращения его вала, то нужно на обмотки статора подавать напряжение, частота и амплитуда которого должны изменяться пропорционально, согласно закону Костенка. Для этого применяют трехфазные автономные инверторы (АИ), чаще всего инверторы напряжения. Такие инверторы должны получать питание от источника постоянного напряжения.
Также следует заметить, что последним временем начали очень широко применяться солнечные батареи, которые вырабатывают постоянный ток. К тому же, значительно возросла мощность аккумуляторных батарей и повысилась емкость суперконденсаторов, которые также относятся к источникам постоянного тока и с каждым днем находят все большее практическое применение.
Сколько ампер в розетке?
Раньше все было просто, у среднестатистического жителя были только телевизор, пылесос, холодильник и небольшая плита на 2–3 конфорки. А подключались они к сети через стандартные розетки, с ограничением нагрузки до 6 Ампер. В обычной городской квартире и речи не шло о высокомощных электроприборах (индукционных плитах, водонагревательных котлах, обогревателей и др.).
Но современные жилища просто напичканы энергоемкими устройствами, например, варочные панели с духовыми шкафами. Их потребляемая мощность порой доходит до 7 киловатт. Это значит, что плиту невозможно подключить к обычной розетке, с пропускной способностью 16 А.
- Формула расчета силы тока в розетке
- Какая у вас электропроводка?
- Не забудьте про автоматический выключатель
Напряжение сети
Большинству людей известно, в обычной электрической розетке используется переменное напряжение 220 В.
Для питания более мощных потребителей может быть использована трехфазная сеть. В этом случае разность потенциалов между фазами составляет 380 В, а между фазой и нулем – те же 220 В. Собственно говоря, государственная энергосистема построена на использовании именно трехфазных электросетей. Разделение их на однофазные линии происходит непосредственно перед подключением потребителей.
Вследствие неравномерной нагрузки на разных фазах может возникнуть перекос, вызывающий протекание тока в общем нулевом проводе, а также снижение или повышение напряжения на отдельных потребителях.
Какой ток в розетке — постоянный или переменный?
Вопрос вроде бы настолько примитивный, что ответ на него, казалось бы, должны знать все. Но есть небольшой нюанс – о каком именно источнике питания идет речь? Ведь розетка может входить в любую схему – переменного или постоянного напряжения (а значит, и тока).
В служебных (производственных) помещениях (за редким исключением) соблюдается правило – возле точек подключения наносить надписи (краской, по шаблону) или приклеивать таблички. Информация содержится простая – номинал напряжения и его вид. За этим следят штатные (или нештатные) инженеры по ТБ. Это входит в их обязанности. Но как быть, если розетка никак не обозначена?
Ток во всех розетках, установленных в жилых строениях, только переменный. Разница лишь в номинале. В розетках, подключенных к промышленной сети, это ~ 220/50. На западе иной стандарт – 220/60. Да и требования к качеству эн/снабжения там более жесткие, в первую очередь, по допустимому отклонению по номиналу.
Если речь идет о радиоточке (такую розетку от «электрической» отличить несложно), то напряжение в ней не более 60 В. Во всех сигнальных линиях его величина не превышает этого значения, что диктуется необходимостью обеспечения безопасности использования.
Розетки с постоянным током устанавливаются лишь в лабораториях, сервисных мастерских и тому подобное, и нужны для специфической работы. Например, проверки исправности реле. В некоторых случаях используются как точки присоединения приборов аварийного освещения. На крышках таких розеток всегда есть обозначения «+» и «–», чтобы пользователь не перепутал полярность при подключении какого-либо прибора (кроме осветительного).
