Шкала цветовой температуры
Сегодняшний отечественный рынок предлагает огромный ассортимент источников света на светодиодных кристаллах. Все они работают в различных температурных диапазонах.
Обычно их выбирают в зависимости от места предполагаемой установки, ведь каждая такая лампа создает свой, индивидуальный облик. Одно и то же помещение можно существенно преобразить, изменив в нем лишь цвет освещения.
Для оптимального применения каждого светодиодного источника света следует заранее определиться, какой цвет вам наиболее удобен. Понятие цветовой температуры не связано конкретно со светодиодными лампами, его нельзя привязать и к определенному источнику, оно зависит лишь от спектрального состава выбранного излучения.
Цветовая температура всегда была у каждого светового прибора, просто при выпуске стандартных ламп накаливания их свечение было только «теплым» желтым (спектр излучения был стандартным).
С появлением люминесцентных и галогеновых источников освещения вошел в обиход белый «холодный» свет. Светодиодные лампы характеризуются еще более широкой цветовой гаммой, за счет чего самостоятельный выбор оптимального освещения усложнился, а все его оттенки стали обуславливаться материалом, из которого выполнялся полупроводник.
Индекс цветопередачи светодиодных ламп
Индекс цветопередачи характеризует возможность воспринимать градации цвета. Когда температура света светодиодных ламп ниже 3200 К цветовое восприятие существенно уменьшается. Попробуйте при свете свечи вытащить из коробки цветных карандашей зелёный или коричневый цвет. Поверьте, задача окажется не из лёгких.
Индекс цветопередачи очень чётко регламентируется для автомобильных светодиодных ламп, ведь при плохой цветопередаче может возникнуть ситуация, когда водитель не сможет различить полотно дороги и обочину.
Свет может изменять яркость и насыщенность цветов в помещении. Такое явление называют метамеризмом.
Каждая лампа обладает определенной цветопередачей, которая на упаковке обозначается индексом Ra (или CRl). Данный параметр источника определяется его способностью максимально точно передавать цвета освещаемого объекта.
Лучшего результата вы добьетесь, используя лампы с индексом цветопередачи от 80 Ra и выше. Это позволит всем цветам интерьера выглядеть наиболее естественно.
| Характеристика | Коэффициент | Примеры ламп |
|---|---|---|
| Эталон | 99–100 | Лампы накаливания, галогенные лампы |
| Очень хорошая | Более 90 | Люминесцентные лампы с пятикомпонентным люминофором, Лампы МГЛ (металогалогенные), современные светодиодные лампы |
| Очень хорошая | 80–89 | Люминесцентные лампы с трехкомпонентным люминофором, светодиодные лампы |
| Хорошая | 70–79 | Люминесцентные лампы ЛБЦ, ЛДЦ, светодиодные лампы |
| Хорошая | 60–69 | Люминесцентные лампы ЛД, ЛБ, светодиодные лампы |
| Посредственная | 40–59 | Лампы ДРЛ (ртутные), НЛВД с улучшенной цветопередачей |
| Плохая | Менее 39 | Лампы ДНат (натриевые) |
Различные типы ламп, обладая одинаковой цветовой температурой, могут передавать цвета по-разному. Индекс цветопередачи определяет степень отклонения цвета предметов интерьера от его настоящего при освещении той или иной лампой.
Основные значения КСС
Нормативами, в ГОСТе 17677-82, описываются 7 основных типов КСС
Тип кривой силы света — Тип КСС
Зона направлений максимальной силы света
Обозначение
Расшифровка
К
Концентрированная
0 — 15°
Г
Глубокая
0-30°; 180 –150°
Д
Косинусная
0-35°; 180 — 145°
Л
Полуширокая
35-55°; 145- 125°
Ш
Широкая
55- 85°; 125 — 95°
М
Равномерная
0 — 180°
С
Синусная
>70 — 90°; 110 — 90°
На рынке чаще всего производителями и потребителями применяются следующие значения угла светового потока
Чаще остальных можно встретить в технических заданиях, сметах и ассортиментах производителей, «Ш» – широкую, «Д» – косинусную и «К» — концентрированную.
Также можно встретить дополнительную классификацию по виду условной экваториальной кривой силы света, регламентируемые в ГОСТе Р 55392.
| Изображение | Типы условных экваториальных КСС светильников |
|---|---|
| Круглосимметричная | |
| Осевая | |
| Боковая | |
| Многолучевая | |
| Асимметричная |
Современные модели светодиодных светильников, производимые на рынке, конструкционно предусматривают простой и недорогой способ масштабно производить светильники с самыми разными типами КСС — засчет использования вторичной оптики, например выпуклых линз, монтируемых поверх светодиодов.
Некоторые маркировки говорят об упаковке
Часть значков относится не к самому товару, а к его упаковке — это информация о ее свойствах и инструкция по утилизации. На упаковке обязательно должно быть указание, предназначена она для пищевых продуктов или нет, а также информация о материале, из которого она сделана.
Верхняя маркировка означает, что упаковка предназначена для контакта с пищей, а нижняя — что нет
Чаще всего последнее сообщается в виде так называемой ленты Мебиуса — треугольника из стрелочек с цифрой посередине и/или буквенным кодом снизу.
Такие значки обозначают, из какого материала сделана упаковка
Цифра и код соответствуют материалу: так, 1–9 — это разные виды пластиков, 20–23 — бумага и картон, 70–79 — стекло и т. д. На основании этой информации можно понять, подходит ли упаковка для переработки. По идее, лента Мебиуса сама по себе должна свидетельствовать о том, что материал перерабатывается, но в России принимают далеко не всё вторсырье. Какую именно упаковку и где можно сдать на переработку, ищите на карте Recyclemap.
Десять фундаментальных кривых
Ниже мы рассмотрим десять типов кривых. Это тот минимум, которого вам будет достаточно для редактирования практически любой фотографии. Кроме того, усвоив сам принцип работы с кривыми на десяти элементарных примерах, вы сможете в дальнейшем самостоятельно строить кривые любой сложности.
Первые три кривые делают изображение светлее, кривые с 4 по 6 делают его темнее, кривые 1, 5, 7 и 8 повышают контраст, а 2, 4, 9 и 10 его снижают. На практике я чаще всего пользуюсь кривыми 3, 6 и 8, а также различными вариациями на тему этих трёх типов. Эффекты всех кривых кроме 8 и 10 (S-образные кривые) могут быть при желании достигнуты с помощью уровней.
Прошу обратить внимание, что для большей наглядности я намеренно гипертрофирую изгибы кривых. В реальной жизни столь сильные изменения яркости и контраста обычно ни к чему
Зачастую я создаю кривую достаточно агрессивной формы, а затем, изменяя прозрачность корректирующего слоя, добиваюсь нужного мне деликатного эффекта. Кроме того, используя маски слоёв, можно применять к различным участкам изображения кривые различной формы, что порой весьма удобно.
Наклон кривой и контраст
Изменение контраста изображения зависит от угла наклона кривой. Говоря словами Дэна Маргулиса: чем круче кривая, тем выше контраст
Обратите внимание, что исходная нетронутая кривая, где все выходные значения яркости равны входным, имеет угол наклона 45°. Увеличение угла наклона означает повышение контраста, а уменьшение угла означает снижение контраста
Понимание этого принципа имеет большое значение, поскольку очень часто мы будем повышать контраст в одном тональном диапазоне и одновременно снижать его в другом, за счёт того, что разные участки кривой будут иметь различный угол наклона.
Типы кривой силы света
В зависимости от распространения светового потока выделяется несколько основных вариантов. Причем каждый тип кривой силы света подходит для определенных условий, так как имеет свое светораспределение. Для наглядности ниже показан график с семью основными видами КСС, для простоты их обозначают буквами.
На графике показаны основные варианты и особенности распространения света у каждого из них.
Все данные представлены в виде таблицы с расшифровкой обозначений и диаграммами светового распространения.
| Маркировка | Что обозначает | Угол распространения света (градусов) | Диаграмма |
|---|---|---|---|
| К | Концентриро-ванная | 30 | |
| Г | Глубокая | 60 | |
| Д | Косинусная | 120 | |
| Л | Полуширокая | 140 | |
| Ш | Широкая | 160 | |
| М | Равномерная | 180 | |
| С | Синусная | 90 |
Могут быть и другие варианты, но чаще всего их используют для специфических объектов с особыми требованиями к освещению.
Угол рассеивания
Углом рассеянности светодиодных приборов называют угол, под которым поток света расходится от светового источника. Показатели измеряются в градусах. Значения варьируются в пределах 15-360 градусов. Обычные лампы накаливания имеют стандартный угол рассеивания 360 градусов, LED-приборы — более расширенные возможности. По углу рассеивания их можно разделить на три группы:
- Узкий угол (до 60 градусов). Элементы света с такими показателями дают концентрированное освещение объектов и применяются для локального подсвечивания. Например, для освещения конкретной зоны в доме (зеркала, полки, телевизоры).
- Широкий угол (90-360 градусов). LED-приборы с такими показателями создают равномерное освещение по всей площади помещения.
Угол рассеивания.
При покупке светильников с промежуточным углом рассеивания лучше выбирать модели с поворотной опцией. Она позволяет менять цветовое направление. Стандартным считается показатель 210 градусов. Его достаточно для полноценного освещения жилых объектов. В коммерческих и дизайнерских целях используются лампы с углом рассеивания 110-120 градусов для подсветки мелких деталей.
Расчет освещенности
Рассчитать необходимую освещенность помещения можно по-разному.
Самый постой вариант – установить одну из программ, которая выполнит подобный расчет автоматически. В интернете доступны:
- Relux;
- Dialux;
- «Формула света»;
- Проминь;
- Расчет освещенности Lival;
- Light-in-Night Road;
- Ulysse.
Найти сайт, который предоставит услугу бесплатного скачивания предельно просто – достаточно вбить в строку поиска Яндекса или иной поисковой системы название программы с отметкой «Скачать». Можно выполнить расчет освещенности и «вручную».
Изначально следует определить, сколько именно «освещённости» требуется для помещения, чтобы создать комфорт для зрения. Измеряется освещенность в люксах (lx, Lux). Для этого следует воспользоваться данными, зафиксированными в СНиП 23-05-95.
Определим, какая мощность светильника потребуется для освещения комнаты, используя формулу Р = (р x S):N, где
- N – количество светильников
- S – квадратные метры площади комнаты;
- р – удельная мощность освещения (W/m²);
- Р – требуемая мощность светильника.
Используя данные таблицы найдем нужную удельную мощность освещенности.
Выполним расчёт. Предположим, площадь спальни двадцать квадратных метров. Используются для освещения люминесцентные лампы. Площадь 20m² умножается на коэффициент 4-5. Для создания комфортной освещенности в спальне понадобится светильник с люминесцентными лампами суммарной мощности 80-100 W.
Более точные расчеты освещенности конкретного места в комнате выполняются c учетом обратно пропорционального уменьшения значений освещенности от квадрата расстояния до точки искомой поверхности.
Какая потребуется мощность светильников для создания желаемой освещенности в зависимости от площади комнаты, также можно посмотреть в таблице.
Профессионалы применяют более точные, но при этом и много более сложные вычисления по различным методикам для расчетов освещённости в любом конкретном месте помещения. Узнать, как это происходит можно из видеоролика.
Искусственное освещение
Г»Ã°Ã²Ã½ÃÂõ ÿþúð÷ðÃÂõûø ýþÃÂü øÃÂúÃÂÃÂÃÂÃÂòõýýþóþ þÃÂòõÃÂõýøàÿþ áðýÃÂøàâ ÃÂÃÂþ þÃÂòõÃÂõýýþÃÂÃÂÃÂ, þñÃÂøù ÿþúð÷ðÃÂõûàUGR ø úþÃÂÃÂÃÂøÃÂøõýàÿÃÂûÃÂÃÂðÃÂøø þÃÂòõÃÂõýýþÃÂÃÂø ÃÂÿ. áþóûðÃÂýþ ÿ. 152 áðýÃÂøàÃÂõüÿõÃÂðÃÂÃÂÃÂð øÃÂÃÂþÃÂýøúþò øÃÂúÃÂÃÂÃÂÃÂòõýýþóþ ÃÂòõÃÂð ò 2023 óþôàôþûöýð ýðÃÂþôøÃÂÃÂÃÂàò ÿÃÂõôõûðàþà2400àôþ 6500ÃÂ. ÃÂøðÿð÷þý ôûøý òþûý ÃÂòõÃÂþòþóþ ø÷ûÃÂÃÂõýøàâ þà320 ôþ 400 ýü, üõýÃÂÃÂøõ ÷ýðÃÂõýøàôûøý òþûý ú ÿÃÂøüõýõýøàýõ ôþÿÃÂÃÂúðÃÂÃÂÃÂÃÂ.
Какой свет лучше: теплый или холодный
Лампы холодного и теплого света
Свет принято разделять на теплый и холодный. Теплый лучше всего подходит для вечера, в дневное же время наиболее естественен холодный свет. Играя важную роль в формировании циркадных ритмов человека, теплый свет помогает нам расслабиться, забыть о дневных заботах и подготовиться ко сну.
Холодный же, наоборот, держит нас в тонусе, заставляет быть бодрее и энергичнее. Но и холодный, и теплый свет могут нарушить работу наших внутренних часов, застав нас в неподходящее время.
Цвет света выражается в цветовой температуре (измеряемой в кельвинах), равной температуре абсолютно черного тела, при которой оно испускает излучение такого же цвета. Вас может смутить, что теплому свету соответствует низкая температура, а холодному – более высокая, но, к сожалению, это именно так.
Так, свет с цветовой температурой 2700-3000 K называется теплым, имеет желтоватый оттенок и является типичным для ламп накаливания. Как видно из их названия, светятся они за счет раскаленной вольфрамовой спирали, фактическая температура которой напрямую связана с температурой цвета.
Люминесцентные лампы бывают как мягкого белого света с температурой 3000 K, так и с холодным светом – от 4000 до 6500 К.
Во время восхода и заката солнечный свет чуть теплее, чем свет лампы накаливания – около 1800 К, в полдень в ясную погоду – 6500 К. Именно поэтому теплый свет от искусственных источников ассоциируются у нас с вечером, а холодный – с ярким солнечным днем.
Стоит заметить, в пасмурный день рассеянный солнечный свет может достигать температуры 10000 К, что наряду с отсутствием видимых теней действует на человека угнетающе. К счастью, лампы с такими характеристиками практически не встречаются (разве что у фотографов).
От Луны по ночам исходит голубоватый холодный свет с температурой 4100 K. Свет пламени спички или свечи обычно имеет температуру в диапазоне 1700-1900 K.
При теплом освещении мы воспринимаем цвета предметов, как правило, немного не так, как при обычном дневном. Лампа накаливания, например, усиливает теплые тона, и приглушает холодные.
На это стоит обратить внимание при покупке мебели и деталей интерьера. Во избежание неприятных сюрпризов их следует выбирать при освещении, максимально приближенном к имеющемуся у вас в квартире. Также помните, что на цвет могут влиять не только характеристики самой лампы, но и абажуры, плафоны и прочие рассеиватели
Также помните, что на цвет могут влиять не только характеристики самой лампы, но и абажуры, плафоны и прочие рассеиватели.
С возрастом хрусталики в наших глазах могут немного желтеть, поэтому мы начинаем видеть все в более теплых тонах. Добавление холодного света в освещение может помочь в такой ситуации.
Теплый или мягкий белый свет отлично подходит для создания ощущения уюта в жилых пространствах, где мы хотим чувствовать себя расслабленно и комфортно. Избыток теплого света на рабочем месте может влиять на вас усыпляюще и мешать сосредотачиваться на нужных задачах. Именно поэтому в офисных помещениях обычно преобладают светильники с холодным светом.
Тёплый свет в Кельвинах
Теплый свет расслабляет и создает атмосферу уюта. Теплый белый: цветовая температура ниже 3500 K. Лучше выбирать именно нужное значение цветовой температуры в Кельвинах, так как у разных производителей понятия «теплый» могут различаться.
Как выполнить расчет освещения
Для его проведения можно воспользоваться:
- популярными ручными методиками:
- специализированными компьютерными программами.
Способы ручного расчета освещения
Наиболее доступными являются методы:
- коэффициентов;
- удельной мощности;
- точечного распределения;
- использования прототипов.
Способ использования коэффициентов
Он позволяет вычислить количество необходимых для хорошего освещения светильников N по выражениям, представленным на картинке.
Числитель Е∙S∙Kз характеризует отсвечивание, а знаменатель U∙n∙Фл — яркость.
Коэффициент отражения учитывает состояние поверхностей, выражается в процентах и принимается:
- 70÷80 — для белых оттенков;
- 50 — светлых цветов;
- 30 — серых;
- 20 — темно-серых;
- 10 — темных поверхностей.
Коэффициент запаса выражается в единицах от идеальных условий, зависит от типа помещения и принимается:
- 1,25 — внутри очень чистых пространств и осветительных установок с небольшим временем эксплуатации;
- 1,50 — в чистых помещениях;
- 1,75 — для наружного освещения;
- 2,00 — при сильном загрязнении наружного или внутреннего освещения.
Подставив в верхнюю формулу все выбранные коэффициенты, можно простыми арифметическими действиями вычислить количество светильников.
Расчет по удельной мощности
Для использования этой методики необходимо пользоваться специальной справочной документацией. Такой способ обычно предусматривает создание определённого запаса светильников. За счет этого он не является экономным.
Расчет точечным методом
Способ основан на составлении плана или эскиза помещения и графического нанесения на нем рабочей поверхности и светильников для ее освещения.
Метод довольно непростой, он применяется в основном для потолков или стен различных сложных форм и конфигураций, создаваемых дизайнерами. Расчет выполняется точно, считается экономным в плане электроснабжения.
Расчет на основе прототипов
Метод использует таблицы в справочниках, подготовленные для типовых помещений. Расчеты многократно опробованы на практике и в них внесены коррективы. За счет этого получается довольно хорошая точность.
Способы расчета освещения компьютерными программами
Довольно доступный метод, рассчитанный на уровень учеников, представлен в видеоролике владельца Mordovskysvet “on-line калькулятор”. Рекомендуем ознакомиться с ним для использования в домашних целях.
Профессионально выполнять эти же действия можно с помощью популярной программы DIALux.
ООО «УПП Электросервис», г. Ревда
Энергосберегающие антивандальные светильники типа НБПО2-60- 006
(табл.14.44) отличаются надежностью, достигаемой за счет металлического корпуса, рассеивателя из ударопрочного поликарбоната. Все это обеспечивает защиту от повреждений. Кроме того, светильники являются энергосберегающими за счет оснащения фотоакустическим выключателем, принцип работы которого позволяет включать освещение только в нужное время.
Использование энергосберегающих антивандальных светильников с фотоакустическим выключателем уменьшает среднее время работы освещения до 1 ч в сутки.
Благодаря электронной схеме включения лампы срок ее службы увеличивается в 5—10 раз. В год экономится электроэнергии от 250 до 500 кВт.ч. Таким образом, сбережение энергоресурсов составляет до 98%.
Энергосберегающий антивандальный светильник предназначен для освещения жилых, бытовых, производственных, вспомогательных помещений, а также для освещения в общественных местах.
Таблица 44. Технические характеристики светильников
| Параметр | Значение |
| Мощность, Вт | 60 |
| Тип патрона | Е27 |
| Степень защиты | IP54 |
| Класс защиты от поражения электрическим током | I |
| Климатическое исполнение | УХЛ2 |
| Температура окружающего воздуха при эксплуатации, °С | От –45 до +40 |
| Защитный угол, град. | 15 |
| Класс светораспределения | Н |
| Тип кривой силы света | Специальная |
| КПД, %, не менее | 70 |
| Масса светильника, кг | 1,5 |
| Габариты, мм | 216x120x118 |
| Способ крепления | К стене на винты |
| Рассеиватель | Поликарбонат или дакрил |
| Корпус | Из листовой стали |
| Срок окупаемости, мес | 4—6 |
Светильники промышленные стационарные, подвесные, взрывозащищенные типов НСП 54-200 и ФСП 54-200
предназначены для освещения промышленных установок и помещений.
Область применения — взрывоопасные зоны помещений и наружных установок.
Источник света — лампа накаливания мощностью 200 Вт и компактная люминесцентная лампа (КЛЛ) мощностью 26 Вт; степень защиты — IP54; климатическое исполнение — УХЛ1 и Т1; температура окружающего воздуха: нижняя — –45 °С (УХЛ1), –10 °С (Т1); верхняя — +40 °С (УХЛ1 и Т1); КПД — не менее 70%; КСС — специальная; класс светораспределения — Н; класс защиты от поражения электротоком — I; вид взрывозащиты — 2ЕхеdIIBТ4.
В табл. 45 приведены технические характеристики светильников НСП 54-200 и ФСП 54-200.
Таблица 45. Технические характеристики светильников НСП 54-200 и ФСП 54-200
| Обозначение | Мощность, Вт | Габариты (L
xB xH ), мм |
Цоколь | Масса, | кг |
| НСП54-200-100 | 200 | 215x215x450 | Е27ФпК-В-01Ех | 5 | |
| НСП54-200-110 | 200 | 215x215x450 | Е27ФпК-В-01Ех | 6 | |
| ФСП54-200-100 | 26 | 215x215x450 | Е27ФпК-В-01Ех | 5 | |
| ФСП54-200-110 | 26 | 215x215x450 | Е27ФпК-В-01Ех | 6 |
Цветовая температура светодиодов
В светодиоде свет излучает специальное люминофорное покрытие. Традиционно все светодиодные источники освещения делят на три группы по спектру:
- Теплый белый (до 3500К);
- нейтральный белый (3500К – 5200К);
- холодный белый (выше 5200К).
Условно мы имеем следующую таблицу цветовой температуры светодиодных ламп:
Что такое цветовая температура светодиодных ламп
С точки зрения физики световая температура это спектр, излучаемый нагретым телом относительно абсолютно чёрного тела. Что значит цветовая температура лампы? Это цвет свечения тела, раскалённого до соответствующей температуры.
Соответственно, цвет светодиодных ламп имеет три градации – жёлтый (до 3200К), белый (4000-5500К) и бело-голубой (выше 5500К). Чем выше температура, тем короче длинна волны излучаемого светового луча.
Существуют источники с цветом выше 9000К, но для освещения их использовать невозможно. Мы видим предметы благодаря тому, что от их поверхности отражается свет. При повышении цветовой температуры длина волны уменьшается, чем она меньше тем «хуже» свет отражается от окружающих объектов.
Если в мощный фонарь поставить светодиод на 18000К, то сторонний наблюдатель сможет заметить его за несколько километров, а вот под ногами он создаст пятно лишь в десятки сантиметров.
Индекс цветопередачи и цветовая температура
Индекс цветопередачи характеризует возможность воспринимать градации цвета. Когда температура света светодиодных ламп ниже 3200К цветовое восприятие существенно уменьшается. Попробуйте при свете свечи вытащить из коробки цветных карандашей зелёный или коричневый цвет. Поверьте, задача окажется не из лёгких.
Индекс цветопередачи очень чётко регламентируется для автомобильных светодиодных ламп, ведь при плохой цветопередаче может возникнуть ситуация, когда водитель не сможет различить полотно дороги и обочину.
Цветовая температура и качество освещения
Казалось бы для чего нужны светодиоды теплого и холодного цветов, если они не способны обеспечить нормальные условия восприятия.
Одной из основных областей применения светодиодов с низкой цветовой температурой (2400К-3000К) — освещение в «зашумленной» оптической среде. Проще говоря, освещение в условиях плохой видимости.
Возьмём автомобильную фору. При сильном тумане белый свет из-за малой длины волны отражается от водяной пыли, что существенно ограничивает дальность видимости. У желтого света длинна волны в несколько раз больше, она не отражается от мелких предметов, а огибает их. Поэтому противотуманные фары в автомобилях делают жёлтого цвета.
В то же время короткие волны распространяются без затухания дальше. В качестве аналогии рассмотрим радиоволны и жесткое коротковолновое рентгеновское излучение. Радиоволну блокирует даже тонкий лист металла, а для защиты от рентгена используют толстый свинец. Холодный белый свет используют в системах дальнего оповещения, прожекторах, сигнальных и поисковых фонарях.
Цветокоррекция с помощью пипеток
И кривые, и уровни позволяют осуществить базовую автоматическую цветокоррекцию при помощи трёх пипеток: чёрной, серой и белой. Сам я ими практически никогда не пользуюсь, предпочитая настраивать кривые вручную, но вкратце упомянуть о пипетках в данной статье всё же необходимо.
Чёрная и белая пипетки отвечают за точки чёрного и белого цвета соответственно. Серая же пипетка служит для исправления цветового баланса в полутонах.
Выбрав чёрную пипетку и указав на фотографии участок, который, по вашему мнению, должен быть абсолютно чёрным, вы тем самым сместите точку чёрного цвета для каждого из каналов, так, что всем пикселям с яркостью от выбранного вами тона и ниже будет присвоена нулевая яркость. Аналогично действует и белая пипетка, отсекая все света выше заданной точки. Серая пипетка заведует серединой тонального диапазона, приводя яркость отдельных цветовых каналов во взаимное равновесие.
Автоматическое исправление цветового баланса возможно только в том случае, если на фотографии присутствует какой-либо объект, имеющий в реальности нейтральный оттенок: серый, чёрный или белый. Достаточно указать пипеткой на заведомо ахроматический объект, чтобы индивидуальные кривые или уровни для каждого из цветовых каналов приняли такое положение, при котором цветовой баланс всего изображения выравнивается в соответствие с выбранным вами эталоном. Например, если серый пиджак получился на фотографии синеватым из-за того, что человек стоял в тени, то после применения серой пипетки излишняя синева будет нейтрализована по всему кадру и пиджак вновь станет серым, а весь снимок немного потеплеет.
Примечательно, что если вы ткнёте пипеткой во что-нибудь исходно цветное, то это приведёт к нейтрализации данного цвета вплоть до полной ахроматичности и к пропорциональному неестественному искажению всех остальных цветов. Например, если вы укажете на синее небо, оно посереет, а все остальные объекты на фотографии приобретут красно-оранжевый оттенок. Указав на красную розу, вы обесцветите её и окрасите весь снимок в сине-голубые тона. Этот приём вполне легален и может быть использован для достижения необычных художественных эффектов.
Должен отметить, что хотя цветокоррекция при помощи кривых и уровней и способна во многих случаях исправить ошибки баланса белого цвета, тем не менее, изначально правильная установка баланса белого непосредственно при съёмке или в RAW-конвертере является более здравым решением, обеспечивая лучшую цветопередачу и упрощая последующую обработку снимка.
Спасибо за внимание!
Василий А.
Так что же лучше
Чаще всего лучшим вариантом будет сочетание холодного и теплого света, а также возможность управления осветительными приборами по отдельности для создания определенного настроения во всем помещении или его части.
Таким образом, вы сами всегда сможете получить атмосферу тепла и комфорта, используя освещение теплого диапазона. Или, наоборот, использовать холодный свет для решения задач, требующих внимательности и концентрации.
Вечером можно включить лампы накаливания, разжечь камин, чтобы расслабиться и отдохнуть в атмосфере теплого света. А если вдруг захотелось почитать книгу, воспользуйтесь отдельным светильником, который дает более холодный свет.
Теплое освещение отлично впишется в небольшую квартиру, оформленную в винтажном стиле с преобладанием теплых тонов в интерьере, а холодный свет выгодно подчеркнет современные дизайнерские решения в просторном помещении с предметами ярких цветов и светлыми стенами.
https://youtube.com/watch?v=lrSHgq2AEug
Природа светодиодного свечения
Не сразу люди догадались это тепло использовать для обогрева помещений и для освещения. В последнем случае необходимо так сильно разогреть проволоку, чтобы она сама начала светиться. И не красным цветом раскаленной в печи стали, а ярко до ослепительности. Получается, свет в данном случае лишь второй продукт после тепла. Ток вырабатывает тепло, а тепло разогревает металл, заставляя его светиться.
Лампа накаливания
Такая двухшаговая схема использования электроэнергии – явление обычное. Что при использовании электричества, что при его выработке. Потому что механическая энергия воды, например, не сразу дает ток, а сначала вращает турбину, прикрепленную к ротору генератора, ротор со статором вместе вырабатывают переменное магнитное поле, а уж поле формирует электрический ток в проводниках. Аналогично и с тепловой генерацией.
Полупроводники дали возможность сразу, без посредников превращать одни виды энергии в другие. Соответственно, при этом сразу увеличился КПД, что способствовало эффективности и экономичности. В солнечных батареях солнечная энергия прямо переходит в электрическую. А электрическая так же просто излучается в виде света. При этом механика процесса несложна – простая пластинка полупроводника с определенными свойствами. Вот это и есть та самая революция XXI века, которую уже давно предрекали, и возможности которой еще не полностью изучены.
Нас интересует полупроводник – излучатель света, выполненный в виде диода, светодиод.
Интересны его свойства. У него много плюсов. Но и минусы уже нашлись. А может, его минусы – это просто не совсем понятые и нереализованные плюсы?
Свет полупроводник излучает безынерционно. Приложить можно постоянное напряжение, а можно – переменное. Причем в широком диапазоне напряжений. И он начнет светиться, причем так, как к нему приложили напряжение. Постоянное – будет свет постоянный, переменное – начнет мигать. Это считается недостатком светодиодных ламп. Но это не их недостаток, а недостаток напряжения, которое на него подают. Подавайте сглаженное, стабилизированное, или вообще постоянное, они и будут светить непрерывно и мягко.
Угол рассеяния света
Абсолютно такая же картина с углом рассеяния света. Светодиод выпускается в виде маленьких прямоугольных пластинок, и светит у него одна из граней. Ну и свет от нее будет, соответственно, как от плоской светящейся пластинки, или светящегося окошка. То есть рассеяние у него обычное для некогерентного света.
Большая часть света идет перпендикулярно, а вокруг оси направленности (перпендикуляра к поверхности) его поток убывает обратно пропорционально тангенсу угла отклонения. В общем, диаграмма направленности элементарного светодиода примерно такая же, как и диаграмма плоского светильника из тех же светодиодов. Получается, он светит вперед конусом с размытой границей. Примерный угол конуса света – около 120°.
Сейчас выпускают светодиодные лампы по форме точь-в-точь как лампы накаливания: с резьбой Эдисона, стеклянным баллоном и даже имитацией спирали внутри баллона. Причем спираль выполнена из проволочки, покрытой полупроводником, и эта проволочка излучает свет.
И какой у нее угол рассеяния? Проволочка – это цилиндр, значит, направление рассеяния по двум координатам будет 360 градусов, но проволочку изогнули и втиснули, и стала она светить точно так же, как спираль в лампе накаливания. Такая модель явно шаг назад относительно прогресса, поэтому, думается, она вряд ли проживет достаточно долго. Ровно до тех времен, когда «лампочка Ильича» уже не будет вызывать ни у кого ностальгию.
Диаграмма направленности светодиодной лампы

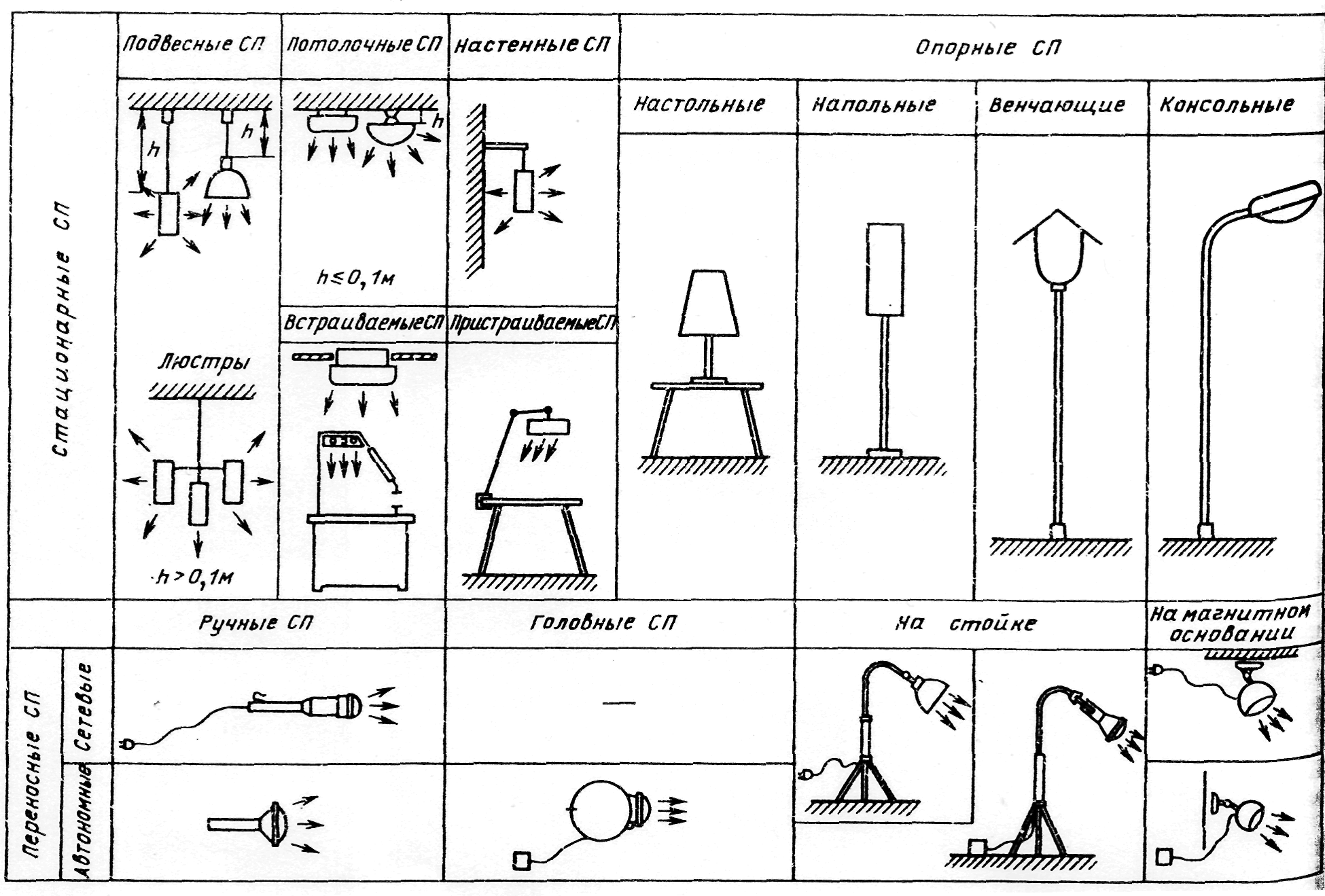

Маркировка светодиодных светильников (ДСП, ДПО, ДВО)
После того, как светодиодные светильники стали популярны, появилось несколько новых аббривиатур — маркировок светильников. В результате чего подбор светодиодных светильников для неспециалистов усложнился. В этой статье простым языком мы дадим расшифровку самых популярных типов светодиодных светильников.
Светильники ДСП — светодиодные аналоги влагозащищенных
светильников ЛСП (с люминесцентными лампами мощностью 18, 36 или 54 Вт). Благодаря высокой степени пылевлагозащиты (IP65) их часто применяют для освещения промышленных и хозяйственных объектов, гаражей, автомоек и других объектов, где часто бывает пыль, мусор, испарения. Кроме того,корпус таких светильниковмаксимально устойчив к механическим повреждениям и перепадам температур . Крепление светодиодных светильников ДСП обычно накладное или на подвесах.
Посимвольно по ГОСТ 17677-82 аббревиатура светодиодного светильника ДСП расшифровывается таким образом:
- Д — светодиодный источник света;
- С — подвесная конструкция;
- П — предназначен для цехов, промышленности, складов, пожароопасных помещений.
Светильники ДПО — светодиодные аналоги привычных потолочных светильников ЛПО (с люминесцентными лампами мощностью 18, 36 или 54 Вт), которые часто применяют для освещения торговых, общественных, образовательных учреждений, медицинских центров. Обычно они имеют квадратную или прямоугольную форму и низкую степень пылевлагозащиты IP20 — IP54. То есть могут использоваться только в внутри сухих и чистых помещений. Корпуса светодиодных светильников ДПО менее устойчивы к повреждениям, чем ДСП. Крепление
таких светильников обычнонакладное или подвесное .
Посиаббревиатура светодиодного светильника ДПО расшифровывается таким образом:
Светильники ДВО — светодиодные аналоги встраиваемых привычных светильников ЛВО (с люминесцентными лампами мощностью 18, 36 или 54 Вт), которые часто применяют для освещения торговых, общественных, образовательных учреждений, медицинских центров. Обычно они имеют квадратную или круглую форму и низкую степень пылевлагозащиты IP20 — IP54. То есть могут использоваться только в внутри сухих и чистых помещений. Крепление
таких светильников —встраиваемое .
Аббревиатура светодиодного светильника ДВО расшифровывается таким образом:
- Д — светодиодный источник света;
- В — встраиваемая установка;
- О — предназначен для общественных помещений.
Хотелось бы также отметить, что светодиодные потолочные светильники размером 595×595 мм, которые мы производим, обычно имеют универсальное крепление. То есть являются и накладными (ДПО) и встраиваемыми (ДВО) одновременно.
Заключение
В статье были изложены общие подходы и методы формирования требуемой диаграммы силы света светового прибора. Конечно, многие тонкие моменты остались за рамками публикации, но общие сведения помогут при разработке светильника с относительно простыми типами пространственного распределения силы света. Тем не менее при проектировании светильника с уникальным оптическим решением не обойтись без участия высококвалифицированного оптика, имеющего опыт работы именно в проектировании светодиодных систем. К счастью, сегодня такую работу уже могут выполнять сторонние организации, которые возьмут на себя не только расчет вторичной линзы, но и ее изготовление.
