Крепление рассеивателей
Чтобы монтировать светодиод или светодиодную ленту, делаются алюминиевые профили. К ним же присоединяют рассеиватель, выбирая его в соответствии с потребностями заказчика. Светорассеиватель может быть изготовлен в форме кольца, в котором каждый светодиод располагается на ленте по кругу. Такие профили применяются в фарах автомобилей, в некоторых моделях фонарей и ламп.
Для больших потолочных источников света делают профили в форме прямоугольников. В принципе, ничто не ограничивает производителя или мастера-самоучку сделать лампу любой формы. И все это благодаря тому, что светодиод имеет очень маленькие размеры при большой светоотдаче.
Важно, чтобы рассеиватель, который устанавливается на уличных светильниках, выдерживал большие перепады температур, не боялся морозов, повышенной влажности, обладал антивандальными свойствами. Инновационные материалы как раз удовлетворяют всем этим требованиям и дают возможность создать надежные и долговечные осветительные приборы
Заботясь об удобстве потребителя, сегодня выпускают комплекты светодиодных светильников, в которые входят необходимые элементы для монтажа, для управления яркостью и даже цветом.
Данная конструкция — все то, что необходимо сверхъяркому светодиоду для полноценной работы в качестве светильника.Не так давно обнаружил для себя сверхъяркие светодиоды по весьма доступной цене. Выглядят они так:
Но при их использовании столкнулся с некоторыми трудностями. Во-первых, они сильно греются. Если использовать их хотя бы на половину мощности, им потребуется радиатор. Во-вторых, эти светодиоды обладают большим углом рассеивания. То есть, если сделать из них простейшую настольную лампу, то она будет светить в глаза так же, как и на стол. Следовательно, световой поток необходимо фокусировать в нужном направлении. Решить обе эти проблемы помогла следующая конструкция.
Немного школьной физики. Сфокусировать световой поток, или направить его параллельно можно при помощи параболического зеркала, если разместить точечный источник света в фокусе параболы. Сделать параболическое зеркало в домашних условиях – невыполнимая задача. Но можно изготовить плафончик, который бы одновременно частично фокусировал световой поток и отводил бы тепло.
Развертка отражателя будет выглядеть следующим образом:
Кроме этого, для лампы понадобится кусочек одностороннего фольгированного текстолита размером 15х20мм, на который будет припаиваться сам светодиод.
Завершающий шаг – установка светодиода. Перед этим нужно нанести немного термопасты на место его установки, чтобы улучшить термоотдачу. Выводы светодиода придется немного подогнуть, чтобы они пролезли в отверстия. После этого выводы разгибаются в первоначальное состояние, светодиод прижимается к отражателю и припаивается. Нужно следить, чтобы ни один из контактов светодиода не касался отражателя, чтобы максимально предотвратить короткое замыкание между выводами.
Светодиоды успешно используются во многих сферах жизнедеятельности человека, при этом все больше вытесняя остальные технологии. Например, лампы накаливания просто не способны составить должную конкуренцию этим приборам. У них остается пока только один козырь – стоимость. А по всем остальным показателям светодиоды уже давно впереди.
Для того чтобы они качественно выполняли свою роль, придумано множество приспособлений. Например, рассеиватели. Посмотреть можно на фото. Вот о них и пойдет речь, в частности, о моделях из оргстекла.
Дополнительные параметры
Срок службы изделия
Срок службы — весьма абстрактная характеристика светодиодной лампы. Дело в том, что под сроком службы производитель понимает общее время работы светодиодов, а не лампы. При этом наработка на отказ остальных деталей схемы остаётся под большим сомнением. Кроме того, на время работы влияет качество сборки корпуса и пайки радиоэлементов. К тому же не один производитель, в связи с долгим сроком службы, не проводит полноценных тестов по деградации светодиодов в лампе. Так что заявленные 30 тыс. часов и более — это теоретический показатель, а не реальный параметр.
Тип колбы
Несмотря на то что тип колбы для многих не является критичным техническим параметром, во многих моделях его указывают в первой строчке. Обычно тип и маркировка колбы выражается в цифробуквенном коде.

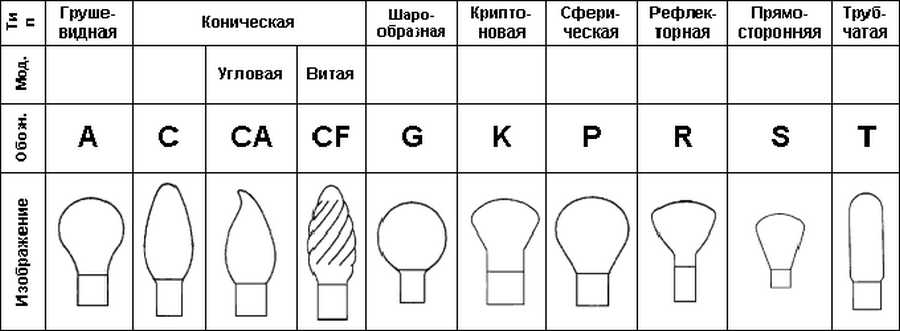

Тип колб
Масса
Весом изделия редко кто интересуется в момент покупки, но для некоторых облегчённых светильников он имеет значение.
Габариты
Сколько производителей — столько и корпусов, отличающихся внешним видом и габаритами. Например, светодиодные лампы мощностью 10 Вт от разных изготовителей могут отличаться в длину и ширину более чем на 1 см. Выбирая новую led лампу для освещения, не стоит забывать о том, что она должна поместиться в уже имеющийся светильник.
Рынок светодиодной продукции продолжает динамично развиваться, вследствие чего характеристики ламп изменяются и совершенствуются. Надеемся, что в ближайшее время применительно к светодиодным лампам будут выработаны стандарты качества, которые упростят покупателю задачу с выбором.
Преимущества и недостатки светодиодных лент
Основные преимущества:
- низкое энергопотребление (светодиоды потребляют в 5-6 раз меньше электричества, чем лампы накаливания при равной мощности);
- быстрый монтаж (ленты имеют клейкую основу с обратной стороны);
- возможность подрезать ленту до нужной длины;
- возможность провести ленту по любому маршруту;
- обширная цветовая гамма (подсветка бывает не только желтого или белого оттенка, но и другого цвета, причем на 1 ленте могут быть несколько разных цветов, которые можно включать отдельно).
Основной минус — сравнительно высокая стоимость. Кроме самой ленты, которая стоит около 35-45 рублей за 1 м (мощностью около 5 Вт) понадобится купить еще контроллер, блок питания и коннектор.
Кроме цены, минусом является еще сложность замены 1 светодиода отдельно. Если 1 светодиод перегорит — менять придется всю ленту.
Рассеиватель светильника
rong>Рассеиватель = абажур. В быту также называется плафоном. Это необязательная, но весьма важная часть светильника. Рассеиватель частично или полностью закрывает лампочку и тем самым обеспечивает более равномерное распределение света. Чтобы абажур пропускал свет, его изготавливают из соответствующих материалов: стекла, бумаги, пластика. Чаще всего рассеиватели продаются в комплекте со светильником, но иногда их можно купить и отдельно. Например, взамен разбитого или ради изменения внешнего вида прибора.
Важно обращать внимание на пожаробезопасность выбранного вами абажура, ведь некоторые лампы сильно нагреваются. Например, если вы выбрали светильник с бумажным рассеивателем, использовать лампы накаливания мощнее 60 Вт уже нельзя
Конструкция. Все рассеиватели светильников делятся на полностью закрытые и частично открытые. Последние различаются по расположению ламп и самого абажура относительно арматуры.
- 1 из 4
На фото:
Свет от прибора с полностью закрытым рассеивателем является наиболее комфортным — он не слепит глаза.
Лампа «смотрит» вверх. Если лампа помещается в патрон сверху, свет направляется на потолок. От него он отражается и рассеивается по помещению. Такой вид освещения считается наиболее комфортным.
Лампа «смотрит» вниз. Если же рассеиватель открыт снизу, свет падает на пол и частично в стороны. Потолок и дальние углы комнаты оказываются неосвещенными. К тому же, прямые лучи образуют контрастные тени, а это не очень приятно для глаз. Подобные модификации рекомендуют для установки в кабинетах или спальнях в сочетании со светильниками местного освещения.
Светодиоды нужно фокусировать
Светодиоды высокой мощности постоянно совершенствуются и становятся разумным выбором для широкого спектра применений. Как мы уже говорили выше, для многих из этих применений, таких как внутреннее точечное / downlight, уличное освещение, архитектурное освещение и точечное освещение, излучатель и первичная оптика сами по себе не могут обеспечить достаточную интенсивность на целевой поверхности. Мы углубились в вывод излучателей выше, но другой способ описать это — излучатели испускают ламбертовское распределение света. Это в основном означает, что яркость для наблюдателя одинакова, независимо от положения наблюдателя. Если вы когда-нибудь видели светящийся излучатель, вы можете увидеть это мгновенно. Даже если вы находитесь далеко в стороне, вы все равно можете видеть, что источник света очень яркий, вероятно, он даже о лепит ваши глаза, когда вы посмотрите на него.
Вторичная оптика используется для коллимирования световых лучей в управляемый луч, который привнесет всю необходимую интенсивность в нужную вам область. Коллимированные световые лучи распространяются параллельно, хотя невозможно сделать свет идеально параллельным из-за дифракции и конечного физического размера самого излучателя
Важно отметить, что чем меньше источник света (излучатель), тем эффективнее будет процесс
При описании того, как определенная вторичная оптика или линза может коллимировать луч, мы часто рассматриваем угол обзора или половину максимальной ширины (FWHM). FWHM — угловая ширина луча, когда интенсивность на краю равна половине интенсивности в центре луча. Это полезный способ классификации оптики, но он не учитывает различия между определенными оптическими платформами (диодами разного размера). Полезно знать, что оптика с одинаковыми углами обзора может сильно различаться по интенсивности и качеству луча в зависимости от оптической конструкции излучателей. На страницах оптики на нашем сайте мы стараемся перечислить все различные углы и FWHM для каждого светодиода, который мы несем.
Вторичная оптика предназначена не только для фокусировки светового луча, иногда она используется для улучшения однородности цвета и распределения света в целевой области. Выбор подходящей оптики или объектива зависит от области применения. Отражатели и оптика используются во многих различных приложениях, и оба имеют свои преимущества и недостатки.
Особенности
Рассеиватели, или плафоны, являются необязательной частью светильника, они выполняют второстепенную роль, однако бывают ситуации, когда их наличие просто необходимо. Например, для защиты от излишнего освещения, так как это изделие является своего рода светофильтром, или изменение дизайнерского оформления осветительного прибора. В данных ситуациях гораздо рациональнее установить другой плафон, чем приобрести новый светильник.
Рассеиватель как элемент конструкции осветительного устройства выполняет ряд немаловажных функций:
- Распределяет свет от основного источника, создавая равномерное освещение.
- Защищает глаза от яркого света.
- Выполняет функцию защиты светильника от всевозможных механических воздействий, а также пыли, влаги и насекомых.
- Является прекрасным дополнением в общем дизайне интерьера.
Важной характеристикой светильников с рассеивателями, связанной с областью применения приборов, является угол рассеивания, под которым понимают область, где расходятся световые потоки от источника
Это интересно: Что такое маневр?
Из чего и как сделать отражатель?
Для изготовления отражателя важно определиться не только с его размерами. Определенную роль играет именно количество плоскостей, от которых будут отбиваться лучи
Главная сложность как раз и заключается в том, чтобы их сформировать.
Основой может послужить любой в меру податливый, но довольно прочный материал. Встречаются вполне работоспособные отражатели из пластмассы, ламинированной фанеры или флизелина. То, как будет формироваться приспособление, зависит от типа корпуса. Иногда могут потребоваться многогранные кристаллы (их можно найти в некоторых видах старых ламп, а при небольших размерах отражателей подойдут бусины, используемые при изготовлении бижутерии) для придания рефрактору нужных свойств.
Важно не только придать материалу нужную форму, но также заставить его отражать свет, который подают светодиоды. Отменным вариантом наружного покрытия может послужить хромированная краска, которая продается в баллонах
Можно не наносить отражающее покрытие, а доверить эту процедуру специалистам из профильной мастерской
Отменным вариантом наружного покрытия может послужить хромированная краска, которая продается в баллонах. Можно не наносить отражающее покрытие, а доверить эту процедуру специалистам из профильной мастерской.
При проектировании любых оптических систем важно сохранить баланс между конечной стоимостью сборки и правильностью расстановки элементов. При этом следует учитывать такую закономерность: чем выше эффективность элемента – тем больше его чувствительность к месту установки.. Закрепить составляющие системы можно не только с помощью клея и клейкой ленты, но также с использованием штифтов и крючков с предохранителями, которые пропускаются через плату
Закрепить составляющие системы можно не только с помощью клея и клейкой ленты, но также с использованием штифтов и крючков с предохранителями, которые пропускаются через плату.
Основные виды профилей по способу монтажа и область их применения
Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.
Форма профиля может существенно отличаться
Угловой профиль для светодиодной ленты
Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.
Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.
Угловой профиль – серьёзный конкурент плинтусу
Встраиваемый профиль для светодиодной ленты
Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.
Встраиваемая модель
Накладной профиль для светодиодной ленты
Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.
Накладной профиль легко монтируется
Врезной профиль для светодиодной ленты
У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.
Врезной помогает красиво оформить интерьер
Гибкий профиль для светодиодной ленты с рассеивателем
Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.
Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.
Рассеиватель бывает матовым и прозрачным
Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.
Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.
Форма экрана может отличаться
Кабель-канал для светодиодной ленты
Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.
Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.
Система подсветки бассейна надёжно защищена от случайного попадания влаги
Роль геометрии светорассеивателя
Увеличить равномерность яркости выходного отверстия светового прибора можно увеличением как числа светодиодов меньшей мощности, так и расстояния между светодиодами и рассеивателем. Как минимум это расстояние должно быть не меньше расстояния между светодиодами. Большее расстояние означает более высокую равномерность яркости, а следовательно, позволит снизить степень матовости рассеивателя и световые потери при прочих равных.
Перспективна комбинация матового материала и светорассеивающей текстуры поверхности. Кто сказал, что если поверхность имеет углубления в виде призм или полусфер, материал рассеивателя должен быть прозрачным? Добавление матирующего агента однозначно улучшит внешний вид и равномерность яркости выходного отверстия, и это позволит на следующем этапе снизить и концентрацию диффузанта и глубину штампованного рисунка.
В некоторых случаях возможен уход от плоской формы рассеивателя и значительное повышение оптического КПД за счет уменьшения площадей непрозрачных поверхностей, от которых свету придется отражаться. На рис. 8 приведен пример рассеивателя удачной формы — в нем отраженный и рассеянный обратно свет отправляется большей частью не на непрозрачные отражатели, а снова на рассеиватель. КПД оптической системы этой лампы составляет 90%, что является недостижимым идеалом для плоских светильников с рассеивателем той же степени матовости.
Рис. 8. КПД оптической системы этой лампы составляет 90%, что было бы невозможно при плоской форме светильника с рассеивателем той же степени матовости
Как выбрать?
Выбирая рассеиватель для светильника, нужно обратить внимание на светопропускаемость материала. В этом случае необходимо ориентироваться на условия использования элемента
К примеру, выбирая рассеиватель для жилого помещения, стоит присмотреться к моделям, в которых сочетаются светопроницаемость и внешнее оформление.
Необходимо сказать о том, что декоративные качества изделия также играют важную роль. Рассеиватель должен гармонично сочетаться с отделкой и дополнять оформление комнаты.
Особое внимание уделите защитным качествам изделия. К примеру, для защиты LED-светильников рекомендуется использовать наиболее устойчивые варианты – «Колотый лед» или «Призму»
Лучше отдать предпочтение второму варианту, так как он отлично сочетает в себе хорошую светопроницаемость и прочность.
О всевозможных видах рассеивателей, вы можете узнать из видео чуть ниже.
