Самостоятельная установка противотуманных фар: ваз 2109

Где находятся предохранители ВАЗ-2108 2109 21099

Блок реле и предохранителей у ВАЗ 2108-09-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

• K1-реле включения очистителей фар;
• K2-реле-прерыватель указателей поворота и аварийной сигнализации;
• K3-реле стеклоочистителя ветрового окна;
• K4-реле контроля исправности ламп;
• K5-реле включения стеклоподъемников;
• K6 — реле включения звуковых сигналов;
• K7-реле включения электрообогрева заднего стекла;
• K8-реле включения дальнего света фар;
• K9-реле включения ближнего света фар;
• F1-F16 — плавкие предохранители

Монтажный блок предохранителей 2114-3722010-60

• K1 — Реле включения очистителей фар
• K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
• K3 — Реле очистителя ветрового стекла
• K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней
• K5 — Реле включения стеклоподъёмников
• K6 — Реле включения звукового сигнала
• K7 — Реле включения обогрева заднего стекла
• K8 — Реле включения дальнего света фар
• K9 — Реле включения ближнего света фар
• F1 — F16 — Плавкие предохранители
• F1 — F20 — Запасные предохранители

Монтажный блок предохранителей 17.3722

• 1 — реле включения очистителей фар (K6)
• 2 — реле времени омывателя заднего стекла (K1)
• 3 — реле-прерыватель указателей поворота и аварийной сигнализации (K2)
• 4 — реле стеклоочистителя (KЗ)
• 5 — контактные перемычки на месте реле контроля исправности ламп
• 6 — реле включения обогрева заднего стекла (K10)
• 7 — запасной предохранитель
• 8 — реле включения дальнего света фар (K5)
• 9 — реле включения ближнего света фар (K11)
• 10 — предохранитель
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (K9)
• 12 — реле включения звукового сигнала (K8)

Описание предохранителей монтажного блока для  ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

№ предохранителя	Расшифровка
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар
4 (16 A) F7 (30 A)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель печки Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «STOP». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) F3 (10 A)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 A) F10 (7,5 A)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 A) F10 (7,5 A)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7.5 A)	Правая фара (габаритный сеет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 A) F4 (20 A)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 A) F14 (7.5)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

Переделываем задние фонари на ВАЗ 2108/2109

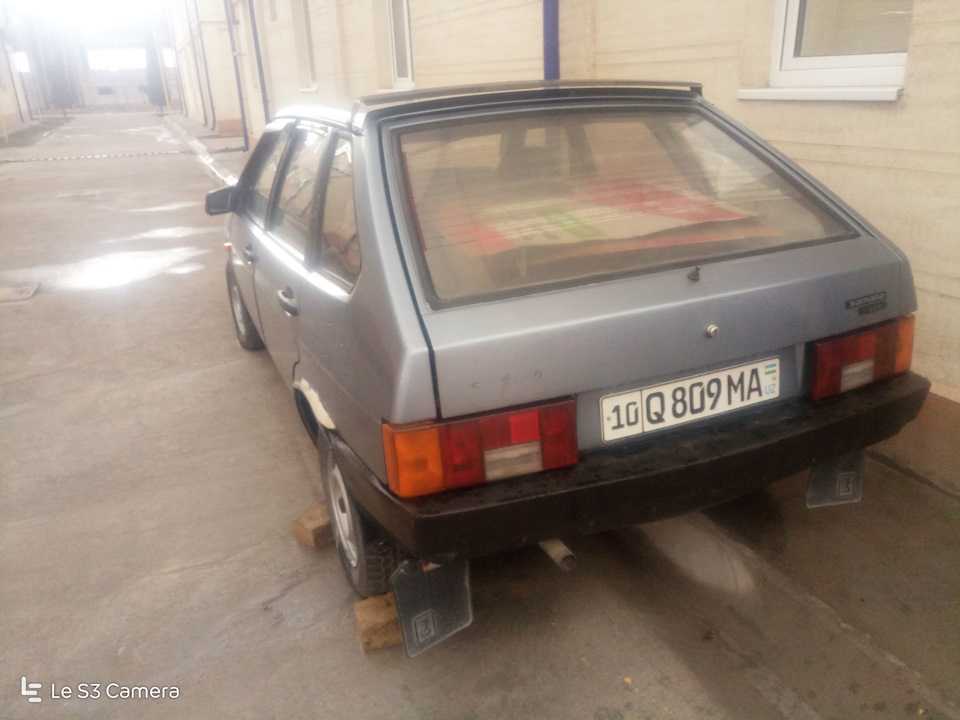

В этом рассказе автор решил поделиться тем, как можно переделать стандартные задние фонари на ВАЗ 2108 и соответственно на «Девятке». После такой переделки фонари начинают работать принципиально по новому. Стандартные ламы освещения здесь заменены светодиодной лентой, которая работает куда надежнее ламп, да и долговечнее. Такой тюнинг делается довольно просто и быстро, с этим справиться любой, кто однажды держал в руках паяльник.

Материалы и инструменты для изготовления: – черная матовая краска; – эпоксидная смола; – накладки на фонари (черные); – светодиодная лента; – дрель со сверлами; – диоды; – черный силиконовый герметик; – паяльник с припоем, провода, ножницы и другие мелочи.

Процесс тюнинга фонарей: Шаг первый. Установка светодиодов и покраска фонарей

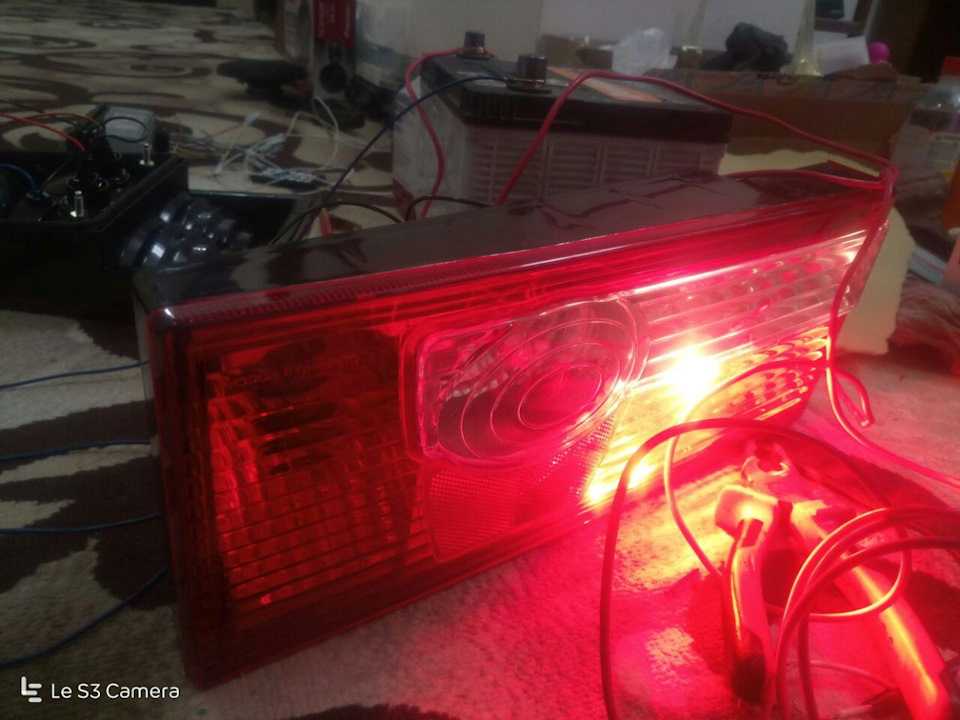

Сперва на внешнюю часть фонаря нужно приклеить светодиодную ленту. Для этого изначально нужно разметить фонарь и определить с тем, как диоды будут на нем располагаться. Далее светодиодная лента обязательно фиксируется с помощью эпоксидной смолы. В противном случае лента будет отставать, так как диоды довольно сильно нагреваются при работе.

После этого из бумаги нужно вырезать квадратики и наклеить их на каждый светодиод, это нужно для защиты, чтобы диод не был окрашен. Ну а после этого фонарь красится в черный матовый цвет прямо поверх светодиодов. После того как краска высохнет, бумажки можно будет снять и диоды будут открыты.

Шаг второй. Установка накладок на фонари

Чтобы скрыть светодиоды, поверх фонаря устанавливаются накладки, которые автор предварительно покупает в магазине. Пара таких фонарей обошлась в 400 рублей, были выбраны фонари черного цвета. Благодаря этому родные фонари практически не видно даже днем, благодаря тому, что она окрашены в черный цвет. Крепятся накладки с помощью черного силиконового герметика, это обеспечивает хорошую герметичность и фиксацию.

Шаг третий. Подключение диодов

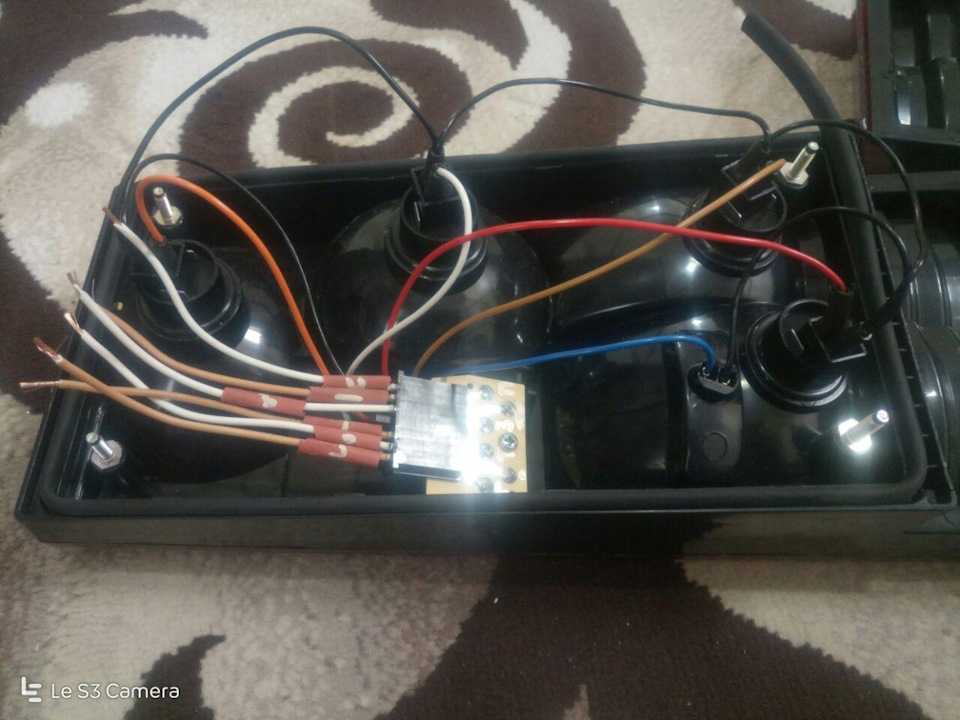

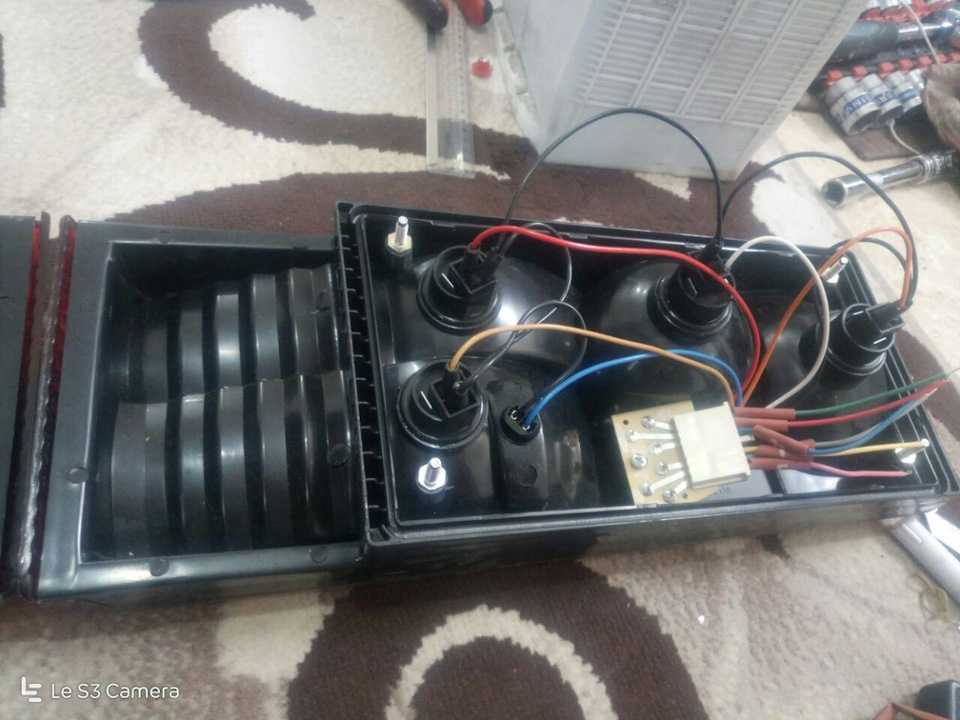

Чтобы подключить светодиодные ленты, в родном фонаре нужно сделать отверстия под провода. Далее провода просто припаиваются к тем контактам, к которым подключаются стандартные лампочки. Стоп-сигнал и габарит нужно подключать через диоды, для этого подойдут диоды с выпрямительных мостов, так как они достаточно мощные для этих целей. Обычные диоды могут сгореть. При нажатии на тормоз загораются не только стоп-сигналы, но и задние габариты.Ну и соответственно нужно не забыть подключить правый и левый поворот.

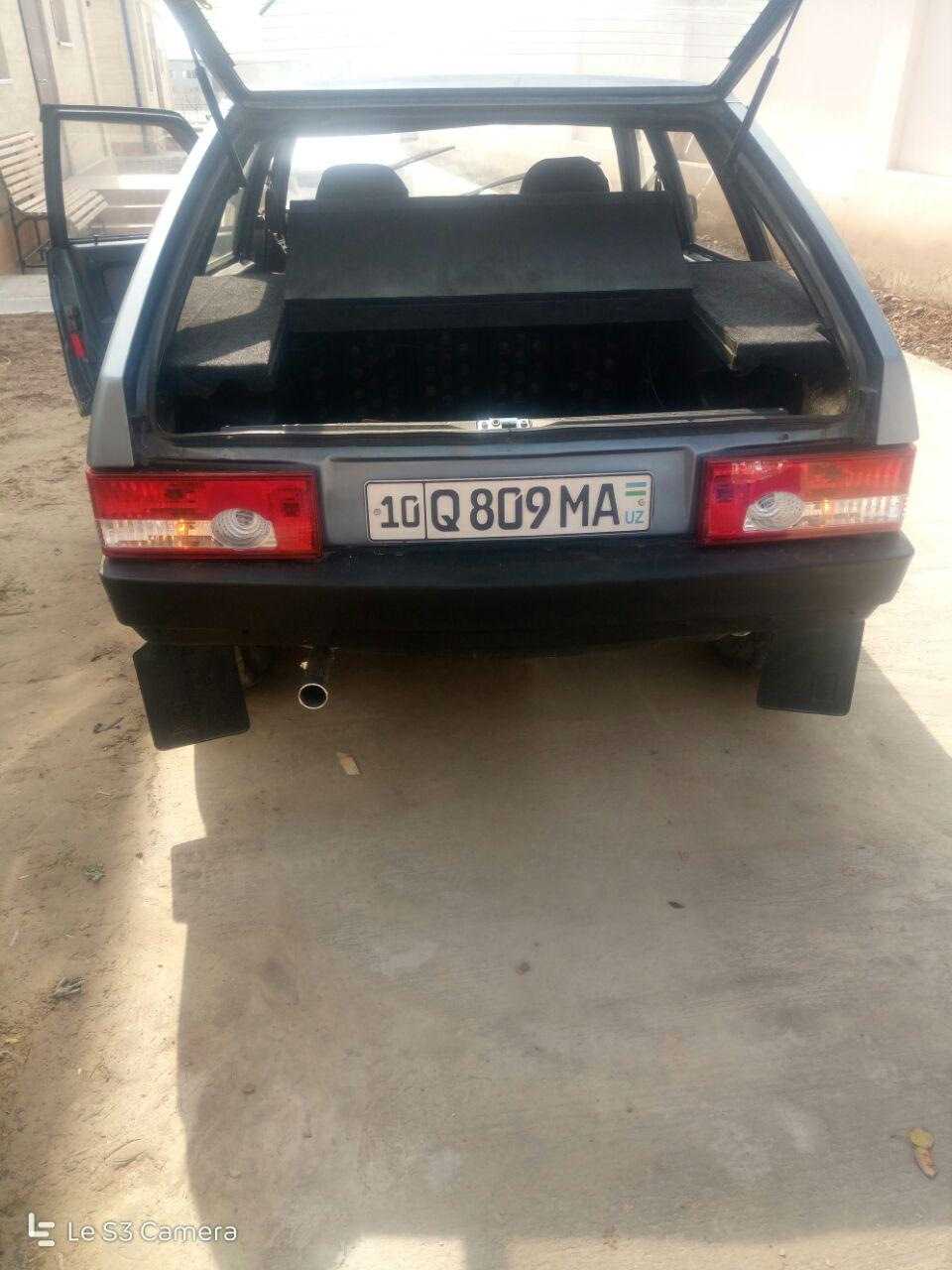

Вот и все, на этом тюнинг можно считать оконченным. Что же вышло, можно посмотреть на видео.

Место выключателя в схеме включения света

На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.

Как проверить «лягушку»

1. Снимите фишку выключателя фонарей.
2. Включите зажигание.
3. Небольшим отрезком провода замкните между собой контакты разъема датчика включения реверсной передачи.

Ремонт и тюнинг задних фонарей на легендарных «Девятках» — ВАЗ 2109

Задние фонари ВАЗ 2109 могут не только причинять неудобства своими поломками и неисправностями. Если, конечно, такое случилось, ниже можно узнать о том, как устранить некоторые из них

Важно также то, что фонари можно тюнинговать

Причины поломки задних деталей системы освещения и действия водителя

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

1. Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
2. Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
3. Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
4. Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов

В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности. Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

1. Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
2. Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
3. В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
4. Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
5. Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Демонтаж и замена фонарей сзади

1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
3. Теперь отвернуть фиксирующие винты на накладке и снять их.
4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
6. Сбор совершается в обратном порядке (автор видео — Automaniac1994).

Схема ВАЗ 2109 карбюратор

Представлена схема электрооборудования автомобилей ВАЗ-21083, 21093 и 21099 с 1998 гг. выпуска (с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60):

Схема передней половины

Расшифровка обозначений на передней части схемы: 1 — блок-фары; 2 — электрические двигателеи дворников фар; 3 — противотуманки; 4 — сигнал; 5 — электродвигатель вентилятора охлаждения движка; 6 — включатель подкапотной лампы; 7 — устройство включения электродвигателя вентилятора; 8 — наконечники проводов, подсоединяемых к датчику 7 в случае монтажа монтажного блока типа 17.3722; 9 — разъемы для подключения к измерителям износа колодок передних тормозов; 10 — измеритель уровня омывающей жидкости; 11 — электромагнитный дроссель включения омывания фар; 12 — электормагнитный клапанок подключения омыва заднего стекла (на ВАЗ-21099 неустанавливался); 13 — электромагнитный сапун подключения омывания ветрового стекла: 14 — электродвигатель омыва стекол; 15 — измеритель уровня масла; 16 — генератор ВАЗ 2109 модели 37.3701; 17 — датчик контрольной лампы давления масла; 18 — концевой переключатель карбюратора; 19 — свечи поджига; 20 — электромагнитный клапан карбюратора; 21 — подкапотный светильник; 22 — датчик-распределитель зажигания ВАЗ 2109; 23 — БУ электромагнитным клапаном; 24 — моторедуктор дворников ветрового стекла; 25 — соленоид поджигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — измеритель указания ТОЖ; 30 — сенсор уровня тормозной жидкости; 31 — выключатель света заднего хода; 32 — источник электричества; 33 — релюшка подключения противотуманок; 34 — измеритель уровня ОЖ; 35 — соединительный блок; 36 — включатель контрольки ручника; 37 — переключатель стоп-сигнала; 38 — эбу блокировкой замков дверей; 39 — прикуриватель; 40 — лампочка бордачка; 41 — электродвигатель вентилятора печки; 42 — добавочный резистор электродвигателя печки; 43 — включатель вентилятора печки; 44 — лампочка подсветки рычагов печки; 45 — моторедукторы электрических стеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей; 48 — включатель дворников фар; 49 — переключатель электростеклоподъемника правой передней двери; 50 — включатель зажигания; 51 — переключатель электростеклоподъемника левой передней двери; 52 — релюшка зажигания; 53 — колодки для подключения к элементам прогрева передних сидений;54 — включатель подогрева правого переднего сидения; 55 — переключатель обогрева левого переднего сидения; 56 — релюшка подключения подогрева передних сидений; 57 — предохранитель цепи прогрева передних сидений; 58 — включатель освещения приборов; 59 — подрулевой включатель; 60 — контролька подключения подогрева заднего стекла; 61 — переключатель разогрева заднего стекла; 62 — контрольная лампочка подключения противотуманок; 63 — переключатель противотуманок

Схема задней половины

Описание позиций на задней половине схемы: 64 — индикатор подключения задней противотуманки; 65 — переключатель заднего противотуманного светильника; 66 -боковые поворотники; 67 — включатель светильника на стойках задних дверей (на ВАЗ-21083 — не ставится); 68 — переключатель лампочки на стойках передних дверей; 69 — лампочка индивидуального освещения салона; 70 — светильник; 71 — переключатель габаритов; 72 — комбинация приборов; 73 — переключатель контрольки воздушной заслонки карбюратора; 74 — включатель аварийки; 75 — контролька подключения аварийки; 76 — колодка для подсоединения к маршрутному компьютеру; 77 — задние светильники; 78 — элемент обогрева заднего стекла; 79 — моторедуктор дворников заднего стекла (на ВАЗ-21099 не ставится); 80 — колодки для включения к дополнительному стоп-сигналу; 81 — лампочки освещения номера; 82 — измеритель указателя уровня и резерва топлива; А — задних светильников (нумерация выводов по порядку сверху вниз); Б — блок-фара, очистителей фар и заднего стекла; В — моторедукторов электростеклопоъемников и моторедукторов блокировки замков дверей; Г — светильник салона; Д — монтажного блока, комбинации приборов, выключателя зажигания, дворников ветрового стекла, и блока управления блокировки замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); Е — датчика-распределителя зажигания; Ж —
измерителя уровня топлива; З — коммутатора и блока управления электромагнитным дросселем карбюратора

*Не устанавливается на автомобилях , оснащенных карбюратором с полуавтоматическим пусковым устройством .

Полная схема ВАЗ 2109 карбюратор

Электрооборудование автомобиля

1 — блок фар; 2 — моторедукторы очистителей фар*; 3 — противотуманные фары*; 4 — датчик температуры окружающего воздуха; 5 — звуковые сигналы; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ваз 2114; 9 — датчик сигнализатора недостаточного уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа колодок передних тормозов; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар*; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 — датчик сигнализатора недостаточного давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер ваз-2114; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик сигнализатора недостаточного уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания ваз 2114; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания ваз-2114; 44 — прикуриватель; 45 — лампа освещения вещевого ящика; 46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему громкоговорителю; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему громкоговорителю; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сиденья; 64 — выключатель фонарей заднего противотуманного света: 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сиденья; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему громкоговорителю; 71 — переключатель электростеклоподъемника левой передней двери; 72 — переключатель электростеклоподъемника правой передней двери; 73 — провода для присоединения к левому заднему громкоговорителю; 74 — боковые указатели поворотов: 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса ваз 2114; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов: 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер (не во всех моделях); 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари ваз-2114; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере.

Установка противотуманных фар на ВАЗ-2109

1. Первым делом устанавливаем кнопку-активатор ПТФ. Модели авто, на которых установлена “высокая” приборная панель, имеют для этого штатное место.
2. Снимаем маскировочную решетку динамика и откручиваем сам динамик. За ним располагаются провода с фишками для подключения кнопки включения и индикатора их работы.
3. Освобождаем место для кнопки включения, подключаем все фишки и устанавливаем обратно динамик и маскировочную решетку.
4. Затем производим подключение монтажного блока. Размещается он под капотом и выглядит как черный ящик. Откручиваем крепления и слегка приподнимаем его для обеспечения доступа к контактам.
5. Затем протягиваем проводку от птф и от реле (за исключением провода массы) к монтажному блоку.

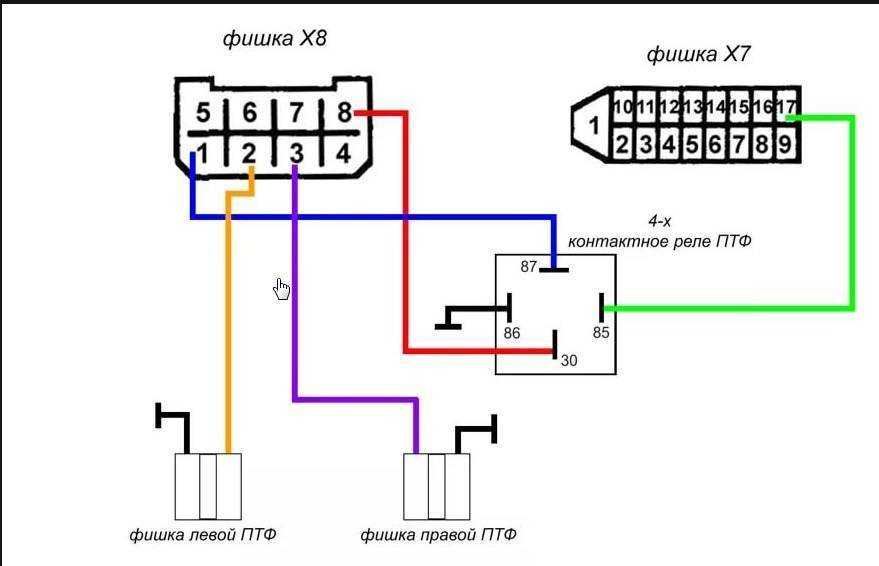

6. Отключаем контакты Ш8 и Ш7 от “черного ящика” и подключаем клеммы таким образом, как это показано на схеме:
7. Устанавливаем подключенные разъемы обратно в монтажный блок.
8. После этого помещаем блок предохранителей на свое место. Реле фиксируем на корпусе, а под болт, которым зажимаем крепление, устанавливаем “массу”. Обязательно очищаем контакты от краски.
9. Далее закрепляем силовые провода на контактах противотуманок. Тут же обеспечиваем наличием “массы” подключением к металлическим частям авто.
10. Последним этапом установки, станет надежная фиксация птф. Чтобы хорошо зафиксировать фары, вырезаем отверстия в стальной вставке около крепления бампера. Хорошая новость в том, что некоторые виды бампером обладают необходимыми отверстиями и фары можно установить на специальные кронштейны. Обязательно жестко зафиксируйте новые фары, чтобы при езде по неровностям они не тряслись.

Важной частью установки нового освещения автомобиля является регулировка. После проведения установки и подключения оборудования остается выставить правильный угол освещения и наслаждаться поездками

Видео о том, как устанавливать и подключать противотуманные фары на ВАЗ-2109:

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

• Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
• Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
• Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
• Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
• Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Знаете ли Вы наизусть расположение всех предохранителей и реле в БП ВАЗ 2109?

• Да, знаю все.
• Знаю только самые основные.
• Нет, ориентируюсь по крышке БП.

View Results

Загрузка …

Схема проводки ВАЗ-2109 карбюратор

1. Головная фара.
2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
3. Концевой переключатель для питания лампы освещения моторного отсека.
4. Клаксон.
5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
7. Генератор переменного тока.
8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
9. Клапан подачи жидкости на стекло пятой двери.
10. Клапан подачи жидкости на переднее стекло.
11. Свечи системы зажигания.
12. Датчик Холла, служащий для распределения импульсов зажигания.
13. Катушка.
14. Концевой выключатель огней включенной передачи заднего хода.
15. Измеритель температуры жидкости в системе охлаждения.
16. Стартер.
17. Аккумуляторная батарея.
18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
19. Коммутатор, управляющий системой зажигания.
20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
23. Блок контактов включения стартера.
24. Концевой переключатель на карбюраторе.
25. Клапан экономайзера.
26. Датчик, сигнализирующий об аварийном снижении давления масла.
27. Привод насоса омывателя.
28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
30. Переключатель скоростей.
31. Привод очистителя ветрового стекла.
32. Прикуриватель.
33. Система подсветки рычажков регулировки параметров работы отопителя.
34. Розетка для дополнительного оборудования.
35. Лампа вспомогательного освещения моторного отсека.
36. Система подсветки перчаточного ящика на панели приборов.
37. Монтажный блок реле и плавких вставок.
38. Переключатель освещения панели приборов.
39. Концевик лампы стояночного тормоза.
40. Концевик ламп торможения.
41. Блок рычагов подрулевого переключателя.
42. Переключатель ламп наружного света.
43. Переключатель аварийной сигнализации.
44. Включение задней противотуманной фары.
45. Биметаллический предохранитель противотуманной фары.
46. Переключатель обогрева стекла на пятой двери.
47. Повторители поворотов на передних крыльях.
48. Центральный плафон салонной подсветки.
49. Индивидуальный плафон подсветки.
50. Переключатели работы подсветки на средних стойках.
51. Коммутационный блок зажигания.
52. Замок зажигания.
53. Комбинация приборов «низкого» типа.
54. Концевик «подсоса» на карбюраторе.
55. Задние фонари.
56. Измеритель уровня топлива в баке.
57. Обогрев стекла.
58. Привод заднего дворника.
59. Два плафона подсветки номера.

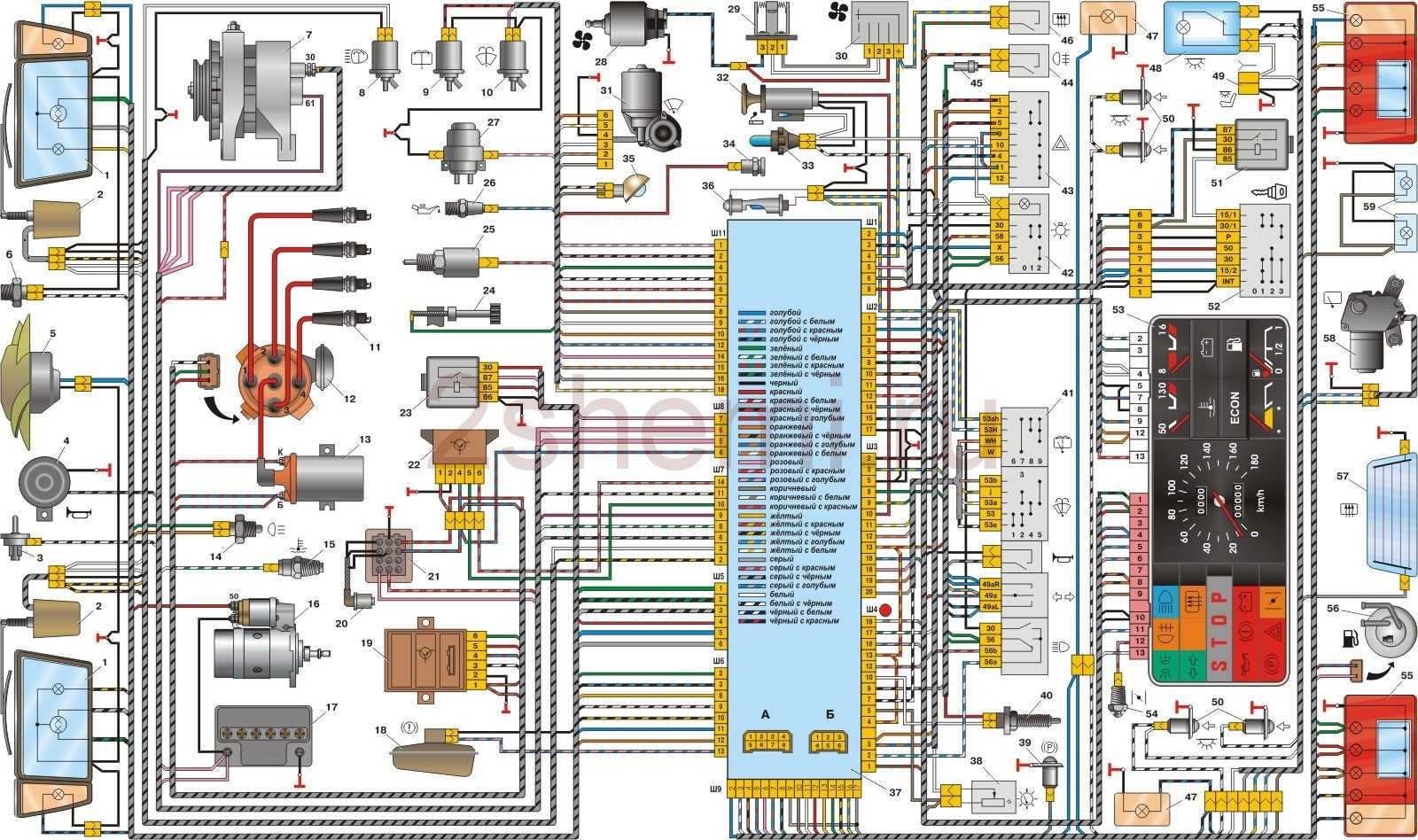

Электросхема ВАЗ-2109 карбюратор — полный вид:

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Характерная для девятки поломка блока управления электроникой возникает из-за того, что корпус пропускает воду, пыль и влагу в виде конденсата. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно выходит из строя.

Что можно изменять в электросхеме

Давайте разберемся, что именно подвергают переделкам владельцы автомобилей.

Причем, укажем только те переделки, которые не запрещены заводом-изготовителем и действующими нормативами:

1. Установка новой панели приборов;
2. Переделка внутреннего (внутрисалонного) освещения;
3. Установка дополнительных повторителей поворотов в зеркала заднего вида;
4. Установка дополнительных фар (противотуманок);
5. Установка акустической и мультимедийной системы;
6. Установка иммобилайзера.

Схема проводки ваз 2109i с высокой панелью

Справочно: визуальные отличия штатной панели от «высокой» заключаются в переносе отсека для магнитолы на уровень приборной доски. Соответственно, проводка на ваз 2109 под панелью приборов должна быть заменена.

Внутрисалонные переделки

Многим владельцам приходит на ум желание улучшить освещение в салоне автомобиля.

Напомним, что внутри легкового транспортного средства есть несколько мест, оборудованных источниками освещения:

1. Непосредственно сам салон (внутрисалонное освещение);
2. Бардачок;
3. Прикуриватель;
4. Панель приборов (лампа освещения комбинации приборов и лампа подсветки символов)

Схема расположения ламп накаливания автомобиля ВАЗ 2109

Если вам, как владельцу, по душе высокая панель в салоне, то без замены штатной проводки не обойтись. Поскольку:

1. Контрольные приборы имеют иное расположение на панели;
2. Штатной длины проводов не хватает;
3. Клеммные колодки также могут иметь отличия.

Электропроводка на ваз 2109 в процессе подключения к приборам

Соответственно, что без замены электрических проводов не удастся задействовать:

1. контрольно-измерительные приборы;
2. кнопки включения-выключения различных устройств.

Отличия в клеммных колодках «низкой» и «высокой» панели приборов

Что касается внесения изменения в освещение панели приборов, то сегодня в продаже встречаются наборы специальных ламп вместе с проводкой, с помощью которой они подключаются к электросети автомобиля.

Тюнингованная подсветка панели приборов ВАЗ 2109

Установить подобные комплекты можно своими руками, важно лишь придерживаться аккуратности и правил безопасности. Совет: все замены электропроводки и подключение контрольно-измерительных приборов осуществляйте только с отключенной аккумуляторной батареей

Совет: все замены электропроводки и подключение контрольно-измерительных приборов осуществляйте только с отключенной аккумуляторной батареей.

Монтаж фар и прокладка проводов

Штатные бамперы ВАЗ 2109 предусматривают специальные места, предназначенные для того, чтобы выполнить крепление противотуманных фар. Если на вашем автомобиле сохранились родные бамперы, лучше всего закрепить фары на штатные места. Если же их меняли, рассмотрите возможность фиксации кронштейнов противотуманок не к бамперу, а к корпусу автомобиля. Крепление к бамперу, особенно к нештатному, увеличивает риск разрегулировки. Это может привести к ослеплению водителей встречных автомобилей и к риску утраты приборов освещения. Не забывайте о требовании располагать ПТФ не ниже 25 см от поверхности дороги и не дальше 40 см от габарита автомобиля.

Меняем задние фонари ваз 2109 своими руками

Задние фонари стоковые, часто не горят то стоп, то поворотники, то габаритка. Ремонт делаешь, он опять отказывает.

было со стоковыми фонарями

Пришлось купить задние фонари за 300 тыс сум + уплотнители + фишка (его у меня не было) еще 20 тысяч сумов.

Снятие фонарей не вызвало никакого труда. Подлючение то же по схеме.

фишка к задним фонарям

На поворотники установил желтые лампочки.

фишка как подключить по схеме

Главное не ошибиться при подключении внутреннем, все черные провода на массу, + все раздельно на фишку. Если попутаете не будет работать. В общем результатом доволен. Смотрится красиво.
