Схема оборудования ВАЗ-2109 инжектор
Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.
- ДПДЗ (датчик положения дроссельной заслонки);
- ДПКВ (датчик положения коленчатого вала);
- ДТ (датчик температуры);
- ДСА (датчик скорости автомобиля);
- Клапан продувки адсорбера;
- ДМРВ (датчик массового расхода воздуха);
- ДД (датчик детонации) и другие.
С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.
1 — система форсунок;
2 — свечи;
3 — управляющий модуль зажигания;
4 — диагностический разъем;
5 — контроллер Дженерал Моторс или Январь;
6 — разъем для подключения комбинации приборов;
7 — главное реле системы;
8 — предохранитель проводки питания контроллера и модуля системы зажигания;
9 — защита цепей датчиков замера скорости и расходомера воздуха;
10 — защита питания насоса подачи топлива;
11 — контроллер бензонасоса;
12 — измеритель температуры двигателя;
13 — система холостого хода;
14 — измеритель детонации;
15 — система продувки емкости для улавливания паров топлива;
16 — измеритель положения коленчатого вала;
17 — измеритель скорости;
18 — измеритель расхода воздуха;
19 — лямбда-зонд;
20 — измеритель угла положения дроссельной заслонки;
21 — электрический насос топлива в комплекте с датчиком уровня топлива;
22 — подключение системы зажигания;
23 — контрольная лампа;
24 — замок зажигания;
25 — коммутационный блок;
26 — вентилятор охлаждения радиатора.
Что под капотом
Давайте вспомним, чем отличается новый силовой агрегат:
- На смену трамблеру и катушке зажигания, отвечающим за образование искры в цилиндрах пришел электронный блок – ЭБУ;
- Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. В частности: больше разъемов, иные параметры (сечение, изоляция);
- Вместо карбюратора установлен блок форсунок, управляемых электроникой;
- Автоматика основывается на показаниях множества датчиков, которых нет на карбюраторных моторах, соответственно, что и проводка на инжектор ВАЗ 2109 имеет больше компонентов.
Справочно: В инжекторных версиях под капотом установлен единый модуль зажигания, в котором катушка и коммутатор объединены в общее устройство искрообразования.
Контрольные датчики
Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров.
И за это отвечают специальные датчики, которыми оснащен мотор:
- ДПКВ (датчик положения коленчатого вала). Один из самым главный параметров, без которого автомобиль даже не запустится. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде;
- ДМРВ (датчик массового расхода воздуха). Установлен после воздушного фильтра и отвечает за количественный состав топливовоздушной смеси;
- ДД (датчик детонации). На его показаниях ЭБУ рассчитывает угол опережения зажигания – важнейший параметр начала фазы воспламенения топливовоздушной смеси в цилиндре автомобиля;
- ДПДЗ (датчик положения дроссельной заслонки). В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом;
- РХХ (регулятор холостого хода). Необходим для обогащения топливовоздушной смеси для устойчивой работы двигателя вне движения;
- ДТ ( датчик температуры). Есть на всех моторах и отвечает за контроль температуры охлаждающей жидкости;
- ДСА (датчик скорости автомобиля). На его показаниях ЭБУ рассчитывает количество топлива и воздуха.
Наличие датчиков видоизменило и электрическую схему автомобиля – электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.
На представленном выше фото схемы с датчиками цифрами обозначены:
Совет: Для их установки в старом кузове автомобиля ничего переделывать не нужно. Производитель свел к минимуму подготовительные работы, а прилагаемая к силовому агрегату инструкция подробно описывает порядок установки навесных компонентов.
Блок ЭБУ
Электронные «мозги» современного инжекторного двигателя – это блок ЭБУ.
Именно он ведает всеми электрическими процессами силового агрегата, и конструктивно состоит из:
- постоянного запоминающего устройства (ПЗУ);
- оперативного запоминающего устройства (ОЗУ);
- микропроцессора, обрабатывающего электронные сигналы, поступающие от датчиков двигателя.
Совет: вмешиваться в его работу, равно как и диагностировать своими руками параметры его работы недопустимо.
Все электронные компоненты ЭБУ рассчитаны на очень малое напряжение. Их может вывести из строя даже электростатический разряд от прикосновения рукой.
Чтобы избежать повреждений ЭБУ, мастера на станциях технического обслуживания:
- избегают прикосновений к штекерам ЭБУ;
- не дотрагиваются руками до электронных компонентов на его платах;
- при перепрошивке настроек ПЗУ изолируют выводы микросхемы.
Тех.характеристики ВАЗ 2108 2109 VAZ(восьмёрка, девятка)
| Показатель | ВАЗ–2109 | ВАЗ–21091 | ВАЗ–21093 |
| Общие данные | |||
| Число мест | 5 | ||
| Число мест при сложенном заднем сиденье | 2 | ||
| Полезная масса, кг | 425 | ||
| Масса перевозимого груза, кг: | |||
| при одном пассажире | 275 | ||
| при четырех пассажирах | 50 | ||
| Снаряженная масса автомобиля, кг | 945 | ||
| Габаритные размеры автомобиля со снаряженной массой при статическом радиусе шин 260 мм | |||
| Радиус поворота по следу внешнего колеса, м | 5,2 | 156 | |
| Максимальная скорость, км/ч | 148 | 140 | 13 |
| Время разгона с места с водителем и пассажиром до 100 км/ч, c | 16 | 17 | |
| Тормозной путь автомобиля с полной массой со скорости 80 км/ч на горизонтальном участке сухого ровного асфальтированного шоссе, м, не более: | |||
| при использовании рабочей тормозной системы | 38 | ||
| при аварийном срабатывании (только одного из контуров) | 85 | ||
| Двигатель | |||
| Модель | 2108 | 21081 | 21083 |
| Тип | Четырехтактный бензиновый карбюраторный | ||
| Число и расположение цилиндров | 4 в ряд | ||
| Диаметр цилиндра x ход поршня, мм | 76×71 | 76×60,6 | 82×71 |
| Рабочий объем, л | 1,3 | 1,1 | 1,5 |
| Степень сжатия | 9,9 | 9,0 | 9,9 |
| Номинальная мощность при частоте вращения коленчатого вала 5550 мин–1(у двигателя мод. 21081 при 5500 мин–1.) по ГОСТ 14846–81 (нетто), кВт (л.с.) | 46,6 (63,4) | 39,9 (54,3) | 51,5 (70,0) |
| Максимальный крутящий момент по ГОСТ 14846–81 (нетто) и по ISO1585–82, Н·м (кгс·м) | 94,8 (9,66) | 77,9 (7,94) | 106,4 (10,85) |
| Частота вращения коленчатого вала при максимальном крутящем моменте, мин–1 | 3400 | 3600 | 3400 |
| Порядок работы цилиндров | 1–3–4–2 | ||
| Трансмиссия | |||
| Сцепление | однодисковое, сухое с центральной диафрагменной пружиной | ||
| Привод выключения сцепления | тросовый беззазорный | ||
| Коробка передач | механическая, 4- или 5-ступенчатая, с синхронизаторами на всех передачах переднего хода. Главная передача цилиндрическая, косозубая. Дифференциал конический, двухсателлитный | ||
| Передаточные числа (четырехступенчатая коробка передач имеет такие же передаточные числа, но без пятой передачи): | |||
| 1-я передача | 3,636 | ||
| 2-я передача | 1,95 | ||
| 3-я передача | 1,357 | ||
| 4-я передача | 0,941 | ||
| 5-я передача | 0,784 | ||
| задний ход | 3,53 | ||
| главная передача | 3,9 | 4,13 | 3,7 или 3,9 |
| Передний привод | наружный и внутренний шарниры равных угловых скоростей, соединенные валами | ||
| Ходовая часть | |||
| Передняя подвеска | независимая, с телескопическими гидравлическими амортизаторными стойками, с витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости (Мак Ферсон) | ||
| Задняя подвеска | с витыми цилиндрическими пружинами, гидравлическими амортизаторами двухстороннего действия и продольными рычагами, упруго соединенными поперечной балкой | ||
| Колеса | дисковые, штампованные | ||
| Размер обода | 4 1/2–13, или 4 1/2–13h3 (для бескамерных шин), или 5J–13h3 (для бескамерных шин) | ||
| Шины | радиальные, камерные или бескамерные | ||
| Размер шин | 165/70 R13 (165/70 SR13 — импортные), 175/70 R13, 185/70 R13 | ||
| Рулевое управление | |||
| Тип рулевого управления | травмобезопасный | ||
| Рулевой механизм | шестерня—рейка | ||
| Рулевой привод | две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов | ||
| Тормоза | |||
| Рабочая Тормоза: | |||
| передний тормозной механизм | дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками | ||
| задний тормозной механизм | барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном | ||
| Тормозной привод | гидравлический, двухконтурный, с диагональным разделением контуров, с вакуумным усилителем и регулятором давления | ||
| Электрооборудование | |||
| Схема электрооборудования | однопроводная, отрицательный полюс источников питания соединен с “массой”. Номинальное напряжение 12 В | ||
| Аккумуляторная батарея | 6СТ–55А емкостью 55 А·ч | ||
| Генератор | 37.3701 переменного тока, с встроенным выпрямителем и электронным регулятором напряжения | ||
| Стартер | 29.3708 дистанционного управления, с электромагнитным включением и муфтой свободного хода | ||
| Кузов | |||
| Модель | 2109, 21093 | ||
| Тип | пятидверный, хэтчбек |
vaz-sputnik.ru
Кузов четырнадцатой модели и его особенности
2109 Речь идет о машине, собранной на стандартной вазовской платформе. Машина 5-дверная с передним приводом, с типом кузова хэтчбек. Впереди, да и в целом, форма каркаса автомобиля отличается хорошими АЭД* характеристиками и современным, практичным дизайном.
АЭД* — аэродинамический
СТПД* — стеклоподъемники
Благодаря многочисленным опциям, задействованным производителем, управление машиной проходит вполне комфортно. Можно сказать, что лишней функции или детали на четырнадцатой модели нет, а кузов выполнен в неповторимом стиле. Новый дизайн передней оптики, другая облицовка радиатора, иной капот и молдинги – все это удалось сполна внедрить отечественному автопрому с выходом Ваз 2114.

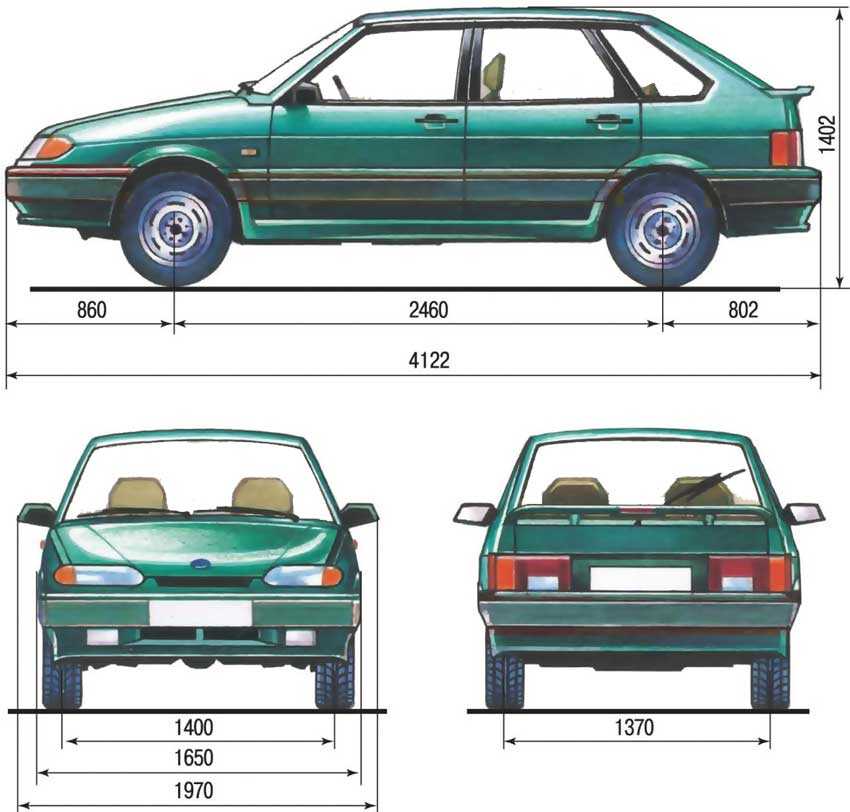

Кузовные размеры ваз 2114
Что касается салона, то здесь тоже полно инноваций. Рулевая колонка регулируется, хотя дизайн «баранки» в целом не отличается от внешнего вида аналогов (установлен с «десятки»). Новую конструкцию получили отопитель и передние СТПД*.
Ваз 2114 размеры кузова
Изначально четырнадцатая модель переходит в разряд автомобилей нового класса, максимально приближенным к иномаркам. С другой стороны, 2114 по-прежнему остается народным авто, соответствующим индивидуальным запросам владельца. Если же автомобилисту придет в голову провести тюнинг, то Ваз 2114 превращается в настоящий спортивный кар, выделяющийся выразительным обвесом и стремительными линиями кузова.
Что касается главного стандартного размера, то длина кузова Ваз 2114 составляет 4006 мм. Несмотря на то, что это хэтчбек, довольно объемным получился багажный отсек — на 330 литров. Если же сложить задние сидения, то багажник получится вдвое больше.
Размеры кузова ваз 2114
Пытаясь угодить потребителю, производитель внедрил много различных оригинальных кузовных элементов. Это были обвесы пластикового типа, молдинги и т.д. Кроме того, был изменен, как и говорилось, дизайн передней оптики. На четырнадцатой модели впереди красуются уже четыре фары головного света.
Именно кузов автомобиля стоит рассматривать отдельно, так как он являет собой настоящий образец конструкторского искусства. Как и на других вазовских моделях, части кузова Ваз 2114 соединены между собой либо сваркой, либо болтами. Кузов хорошо обработан антикором, даже в самых труднодоступных местах.
Тип кузова ваз 2114
Основное отличие кузова четырнадцатой модели от аналогов – граненая форма. Это придает автомобилю, конечно же, немало оригинальности, но такая форма сказывается отрицательно на состоянии кузова. Дело в том, что коррозии легче бывает проникать в полые места каркаса. Особенно часто страдают на Ваз 2114 передние стойки.
Бамперы на Ваз 2114 пластмассовые, но они усилены алюминиевыми балками. Передние крылья легко снимаются.
Параметры кузова ваз 2114
Ваз 2114, как известно, это удачная модификация автомобиля 13-й модели. Если на той версии изменения кузовных деталей имеют незначительный характер, то на четырнадцатой модели все гораздо серьезнее. 13 модель, к тому же, выполнена в 3-дверном варианте. Интересно и то, что 14-я модель появилась раньше 13-й.
Еще одной модификацией этой серии можно назвать 15-ю модель. Это уже 4-дверный седан, пришедший на смену 99-й. Здесь уже новизна кузова бросается в глаза сразу же: новая крыша, измененная оптика впереди и сзади, бамперы в цвет кузова, наличие спойлера на багажнике и многое другое.
Отключение аккумулятора
У нас есть две клеммы, минусовая и плюсовая. Плюсовой провод обычно идет в красной изоляции или может быть черного цвета, но иметь колпачок красного цвета. А минусовая клемма крепится на кузов, что делает автомобиль одним большим проводником и любая не крашеная часть кузова является отрицательным проводником, то есть минус, его еще часто называют масса.
Каждый потребитель в автомобиле имеет свой плюсовой провод — на стартер свой на печку свой на дворники и так далее. Так вот, если любой поводок либо соединение плюса попадает на любую железную оголенную часть кузова, это будет замыкание. Короткое замыкание, что приведет к искрообразованию, плавлению или что еще хуже к возгоранию или ожогам. Из строя может выйти аккумуляторная батарея или проводка автомобиля или что еще хуже электронная начинка. Вот почему нужно снимать именно минусовую клемму в первую очередь.
Приведу небольшой пример! Когда мы откручиваем металлическим ключом минусовую клемму, мы можем задеть случайно об оголенную железную часть кузова и это, не приведёт ни к каким пагубным последствиям. Если мы и заденем кузов ключом, то это получится лишь дополнительный проводник на массу. Сняли клемму, разомкнули цепь, аккумулятор у нас уже не в цепи и соответственно когда мы будем откручивать плюсовую клемму и заденем случайно, например крепление или ещё что-то, то у нас не будет как таковых искр, то есть замыкания. На этом все надеюсь, эта статья вам была интересна.
Приветствую уважаемый читатель. Наверняка ты согласишься с тем, что причин для вмешательства в работу аккумуляторной батареи, а также её демонтажа существует большое множество.
АКБ – это источник питания бортовой сети, который обеспечивает исправную работу всех систем автомобиля
Соответственно техническое обслуживание этого элемента занимает важное место в уходе за авто. Достаточно часто аккумулятор выходит из строя: теряет запас ёмкости, разряжается, замыкается внутри и многое другое
Однако существует ряд вопросов, которые интересуют большинство владельцев транспортных средства, а именно какую клемму снимать первой с аккумулятора? Какую первой одевать и отключать при длительной стоянке машины. На эти вопросы мы ответим в этой статье.
Источники питания
На подавляющем большинстве современных автомобилей источником питания является синхронный генератор трёхфазного переменного тока с приводом от основного двигателя; трёхфазный переменный ток с генератора поступает на встроенный трёхфазный выпрямитель и схему регулятора напряжения — в современных автомобилях регулятор напряжения встроен в корпус генератора. Для постоянного и непрерывного питания части потребителей при неработающем двигателе, таких как освещение, автомагнитола, стоп-сигналы, противоугонная сигнализация, а также для полного запитывания всех систем автомобиля при запуске двигателя, служит автомобильный аккумулятор. После запуска двигателя аккумулятор подзаряжается от генератора, а в дальнейшем он работает в буфере с генератором, сглаживая перепады напряжения при подключении мощных потребителей. Мощность генератора современного легкового автомобиля среднего класса лежит в пределах около 900-1300 Ватт.
На старых автомобилях использовались генераторы постоянного тока, имевшие бо́льшие размеры и массу в сравнении с трёхфазными генераторами; для поддержания постоянства напряжения использовался реле-регулятор, состоящий из трёх устройств — регулятор напряжения, ограничитель тока и реле обратного тока.
В ряде случаев на автомобилях специального назначения, а также на бронетанковой технике устанавливают дополнительный генератор с приводом от отдельного двигателя внутреннего сгорания (т. н. вспомогательная силовая установка), что позволяет снабжать потребителей электроэнергией независимо от работы основного двигателя.
К ним относятся: выключатели и переключатели, реле, предохранители, колодки разъёмов, распределительные и коммутационные коробки, а также силовые блоки.
Где расположена масса
При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его
Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе.
Где находится масса на ваз 2114:
Аккумуляторная масса ВАЗ 2114
Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.
Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.
Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.
Масса эсуд ВАЗ 2114
Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.
Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.
Масса приборной панели ВАЗ 2114
В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.
Масса отопителя электродвигателя
Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.
Проблемы с массовыми проводами
Шпильки крепления общих проводов часто окрашиваются вместе с кузовом, и поэтому контакт на них не всегда надежный. К тому же их на заводе крепятся через гайку – сначала на шпильку наворачивается гайка, затем устанавливается минус, и только затем еще одной гайкой провода притягиваются к массе. Нижнюю гайку часто плохо затягивают, поэтому и возникают проблемы с электрикой.
Еще нередко массовые шпильки ржавеют,и целостность контакта нарушается.
Чтобы наладить хороший контакт с общим проводом,необходимо открутить верхнюю гайку, снять проводку со шпильки, подтянуть нижнюю гайку до конца и все установить на место.
Неплохо проложить между нижней гайкой и кузовом на шпильке корончатую шайбу. Шайба будет иметь надежный контакт с кузовом, и проблем с электричеством из-за плохой массы возникать не будет.
Корончатая гайка- хороший вариант для соединения
Расположение массы двигателя
Месторасположение массы двигателя Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.
Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.
Месторасположение массы на кузове
Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.
Месторасположение массы двигателя ВАЗ-2114
Масса на приборной панели
Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.
Месторасположение массы под приборной панелью
Возможные неполадки
Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».
Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.
Масса в ВАЗ 2114: расположение, возможные проблемы и их решение
Электрическая сеть автомобиля подключена к общему «минусу», или массе, которым является весь корпус. То есть корпус как масса на ваз 2114 представляет собой единый источник отрицательного заряда. А источником отрицательного заряда является соединение корпуса и отрицательной клеммы аккумулятора.
Если провода, подключенные от электросети к массе, окисляются (отходят), возникают проблемы с электроникой, двигателем или системой управления. При типичных «массовых» неисправностях, например, «перемигивании» задних фонарей вместо включения поворотного сигнала или плохой прокрутке стартера сначала проверяют состояние проводов, подключенных к массе, и контактных точек.
Минус («масса») электрооборудования автомобилей ВАЗ 2108, 2109, 21099
Как известно, на автомобилях ВАЗ 2108, 2109, 21099 электрооборудование выполнено по однопроводной схеме. Функцию минусового («массового») провода выполняют кузов и двигатель автомобиля. Поэтому отрицательные выводы всех электроприборов (источников и потребителей электроэнергии) соединены с кузовом или двигателем.
Особенности крепления «массы» электрооборудования автомобилей ВАЗ 2108, 2109, 21099
— Соединение «минусовая клемма аккумулятора – двигатель и кузов автомобиля»
Минусовой толстый провод (обычно черный) идет от минусовой клеммы АКБ к корпусу коробки передач (см. фото выше). Другой толстый провод (чаще всего т.н. «плетенка») от этой же минусовой клеммы идет к кузову и крепится на шпильку рядом с аккумулятором. Такое соединение обеспечивает наличие «минуса» от клеммы АКБ на всех электроприборах после поворота ключа в замке зажигания и обеспечивает нормальную работу стартера (стабильный пуск двигателя).
— Соединение «генератор – двигатель»
Обеспечивается конструктивным для ВАЗ 2108, 2109, 21099 расположением генератора непосредственно на двигателе. После пуска двигателя и включения в работу генератора, «минус» и «плюс» электрооборудования автомобиля будет завязан теперь на него, а не на АКБ.
Неисправности «массы» электрооборудования автомобилей
Неисправностей «массы» обычно всего две:
— плохой (окислившийся) контакт в местах соединения;
— «обрыв» в проводах.
При наличии плохого контакта с «массой» возможны проблемы с запуском двигателя (втягивающее реле щелкает, стартер не крутит). В такой ситуации многие начинают ремонтировать или менять стартер, хотя необходимо всего лишь зачистить места контакта массового провода к двигателю и кузову или минусовую клемму с выводом на АКБ.
Помимо этого надежный контакт «массы» важен для нормальной работы потребителей электроэнергии на автомобиле (свет фар, печка, дворники и т.п). Например, часто возникают так называемые «блуждающие» неисправности или «глюки», когда прибор то работает, то нет, а потом опять работает. В такой ситуации необходимо в первую очередь привести в порядок основные «массовые» провода, идущие от клеммы АКБ, а во вторую проверить надежность соединения «минусового» провода идущего от каждого прибора к минусу (обычно черный провод).
«Обрыв» в проводах может возникнуть при переломе «массового» провода или сильного окисления его в месте крепления к «минусовой» клемме аккумулятора.
— Помимо проверки «минусовых» соединений электрооборудования автомобилей ВАЗ 2108, 2109, 21099, в случае возникновения проблем с запуском двигателя или работой электроприборов, необходимо так же измерить напряжение на выводах аккумуляторной батареи, чтобы оценить степень ее работоспособности. Её неисправность или низкий уровень заряда может служить причиной описанных выше неисправностей связанных с «массой».
Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099
Что такое «масса» в автомобиле
Электроэнергия – это движение электронов от минусового контакта к плюсовому. Причем коммутация большинства узлов и систем автомобиля происходит по плюсовому проводу, тогда как все минусовые контакты подключены к «земле». Такая схема снижает расходы на электропроводку авто, ведь электрические провода заметно дороже конструкционной стали, из которой делают все кузовные детали.
Несмотря на довольно большое, по сравнению с медью и алюминием, электрическое сопротивление стали, из-за небольшой длины кузова влияние этого параметра незначительно, поэтому даже при включении мощных потребителей электроэнергии падение напряжения не превышает 0,5 В. Падение напряжения происходит строго по закону Ома, который гласит: «сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению участка цепи». Поэтому чем выше сопротивление, тем меньше ток при том же напряжении, или меньше напряжение при том же токе.
Схема «масс»
Поэтому под «массой» и «землей» подразумевают не только сам кузов, но и все провода, которые соединяют его с потребителями энергии. Такое название появилось еще в начале ХХ века, когда электричество и электрические устройства начали входить в обычную жизнь большинства людей. Хотя название могло появиться и раньше, когда во время экспериментов с электричеством минусовой контакт соединяли с вбитым в землю металлическим штырем, выполняющим функцию заземления, то есть передающим излишки энергии земле.
Масса между двигателем и кузовом
Линия «31», в народе получившая название «масса», «минус» или «отрицательная цепь» имеет очень важное значения для автомобиля. И не только для электрооборудования, но и для многих других систем, в том числе и для двигателя или АКПП
Практически все автомобили имеют однопроводную систему бортовой сети и роль «минуса» в этой цепи выполняют металлические части кузова. Это во много раз уменьшает количество проводов и уменьшает себестоимость автомобиля.
Получается, что все участники этой цепи имеют свое подключение к кузову — панель приборов, фары, ЭБУ, двигатель и т.д.
Не смотря на визуальную целостность этих подключений, со временем в следствие окисления и коррозии, контакт медленно и незаметно ухудшается, что приводит к просадкам напряжения во время включения мощных потребителей или нарушению работы системы.
Я бы разделил подключения массы на основные и локальные. Допустим, подключения масс головного света является локальным и при нарушении этого подключения пострадает только головной свет. А вот при нарушении контакта массы от АКБ к кузову пострадает вся бортовая сеть, и из-за чего могут возникнуть проблемы в работе двигателя и прочих важных узлов и агрегатов.
Вот так на графиках диагностики выглядит напряжение бортовой сети с проблемными массами

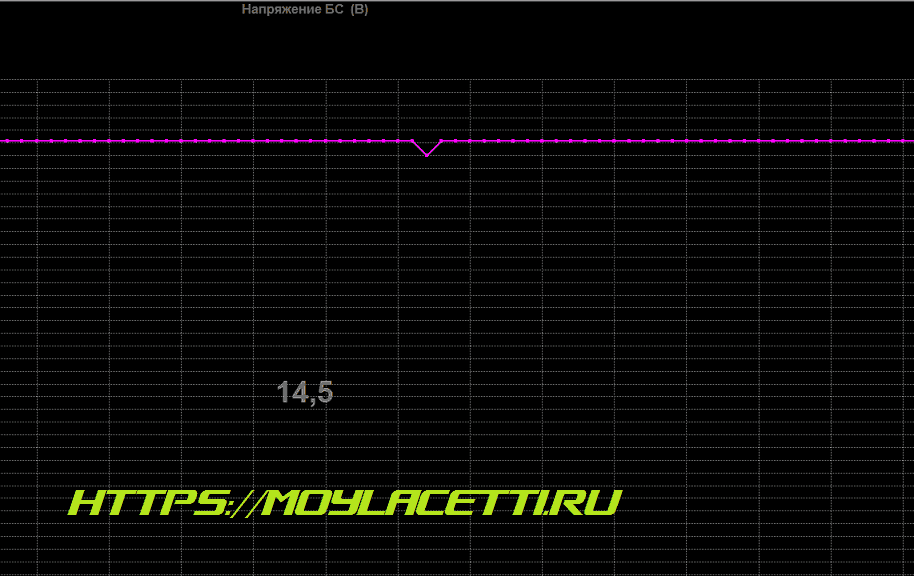

А вот график после профилактики массы АКБ — двигатель — кузов
Поэтому надежная масса двигатель — кузов очень важна для исправной и беспроблемной работы всего автомобиля.
А масса ЭБУ — двигатель имеет еще большее значение, так как напряжения в системе управления двигателем не превышают 5 В. Поэтому это ещё больше стимулирует владельцев автомобилей с системой управления двигателем более серьёзно подходить к вопросу масс, нежели владельцев карбюраторных авто, где напряжение 12 -14 В. Потому что, чем меньше напряжение, тем больше ущерб от потерь в цепи.
В общем, цепь массы необходимо поддерживать в идеальном состоянии. Это как аксиома.
Дальше рассмотрим где находится масса двигатель — кузов и как её проверить.
Каков вес ВАЗа-2109 («Спутник»)?
Если вам потребовалось снять двигатель, то есть два выхода – обратиться на СТО или демонтировать агрегат самостоятельно. Существует два способа снять двигатель – опустить его вниз, а автомобиль поднять, или поступить наоборот – вытащить силовой агрегат через верх. Без помощи это сделать невозможно, так как вес двигателя автомобиля ВАЗ-2109 достаточно велик.
Вес ВАЗа-2109 является важной технической характеристикой, которая помогает сформировать качественные динамические параметры и технико-эксплуатационные свойства для первого отечественного переднеприводного пятидверного хэтчбека
Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099
Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.
Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.
При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.
На схеме ниже показано как найти блок с предохранителями.
Сразу под ветровым стеклом блок с предохранителями
Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.
Как открыть блок предохранителей
Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.
Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя
Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.
Извлечение предохранителя из блока
На фото ниже показан внешний вид блока без крышки.
Блок с предохранителями вид сверху
Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.
Предохранитель задних противотуманных фонарей
Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.
Снятие и замена воздушного фильтра Лада Гранта своими руками
Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
| Предохранитель, № | Сила тока, Ампер | Значения |
| F9 | 7,5 | Правая противотуманная фара |
| F8 | 7,5 | Левая противотуманная фара |
| F1 | 10 | Реле, клапан и включение очистителей фар |
| F7 | 30 | Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке |
| F16 | 15 | Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр |
| F3 | 10 | Освещение салона автомобиля, свет задних фонарей |
| F6 | 30 | Стеклоподъемники |
| F10 | 7,5 | Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя |
| F5 | 20 | Клаксон |
| F11 | 7,5 | Габаритный свет заднего правого фонаря |
| F2 | 10 | Аварийная сигнализация |
| F4 | 10 | Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель |
| F15 | 7,5 | Дальний свет правой фары |
| F14 | 7,5 | Дальний свет левой фары |
| F13 | 7,5 | Ближний свет левой фары |
| F12 | 7,5 | Ближний свет правой фары |
Вывод
Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.
С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.
