Ремонт датчика уровня охлаждающей жидкости

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 — электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр VAZ-2106; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.

READ Как подключить звонки в телеграмм

Порядок условной нумерации штекеров в колодках:

а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705. ** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710. *** Устанавливается на части автомобилей. **** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Устройство и принцип работы

Конструктивно датчик объединен с трубкой заборника топлива на общем фланце, который через герметизирующую прокладку на шести шпильках крепится к установочному отверстию бензобака. На всех машинах жигулевской «классики» бак размещается в вертикальном положении возле заднего правого крыла. Доступ — изнутри багажника, отогнув защитную пластиковую накладку.

Устройство ДУТ простое. Он выполнен на основе реостата, подвижный контакт которого приводится в действие рычагом, на конце которого имеется поплавок. Пластмассовый корпус открытого типа находится непосредственно на трубке топливозаборника.

Дополнительно к переменному сопротивлению в том же корпусе имеется упругий контакт, также связанный с качающимся рычагом. Он замыкается, если остаток бензина в баке становится менее 4–6.5 литров, и включает контрольную лампочку резерва на приборе.

Схема подключения датчика видна на рисунке:

Имеется три контакта, один из которых (черный) крепится винтовым соединением на «массу» машины. Два других выведены на клеммные разъемы: провод розового цвета служит для передачи сигнала на стрелочную часть прибора с реостата, а второй провод (в большинстве схем — серый с красным) отвечает за цепь сигнализатора контрольной лампы.

Схема ВАЗ 2109 карбюратор

Представлена схема электрооборудования автомобилей ВАЗ-21083, 21093 и 21099 с 1998 гг. выпуска (с карбюратором, «высокой» панелью приборов типа 21083, с монтажным блоком 2114-3722010-60):

Схема передней половины

Расшифровка обозначений на передней части схемы: 1 — блок-фары; 2 — электрические двигателеи дворников фар; 3 — противотуманки; 4 — сигнал; 5 — электродвигатель вентилятора охлаждения движка; 6 — включатель подкапотной лампы; 7 — устройство включения электродвигателя вентилятора; 8 — наконечники проводов, подсоединяемых к датчику 7 в случае монтажа монтажного блока типа 17.3722; 9 — разъемы для подключения к измерителям износа колодок передних тормозов; 10 — измеритель уровня омывающей жидкости; 11 — электромагнитный дроссель включения омывания фар; 12 — электормагнитный клапанок подключения омыва заднего стекла (на ВАЗ-21099 неустанавливался); 13 — электромагнитный сапун подключения омывания ветрового стекла: 14 — электродвигатель омыва стекол; 15 — измеритель уровня масла; 16 — генератор ВАЗ 2109 модели 37.3701; 17 — датчик контрольной лампы давления масла; 18 — концевой переключатель карбюратора; 19 — свечи поджига; 20 — электромагнитный клапан карбюратора; 21 — подкапотный светильник; 22 — датчик-распределитель зажигания ВАЗ 2109; 23 — БУ электромагнитным клапаном; 24 — моторедуктор дворников ветрового стекла; 25 — соленоид поджигания; 26 — стартер; 27 — коммутатор; 28 — реле включения стартера; 29 — измеритель указания ТОЖ; 30 — сенсор уровня тормозной жидкости; 31 — выключатель света заднего хода; 32 — источник электричества; 33 — релюшка подключения противотуманок; 34 — измеритель уровня ОЖ; 35 — соединительный блок; 36 — включатель контрольки ручника; 37 — переключатель стоп-сигнала; 38 — эбу блокировкой замков дверей; 39 — прикуриватель; 40 — лампочка бордачка; 41 — электродвигатель вентилятора печки; 42 — добавочный резистор электродвигателя печки; 43 — включатель вентилятора печки; 44 — лампочка подсветки рычагов печки; 45 — моторедукторы электрических стеклоподъемников передних дверей; 46 — моторедукторы блокировки замков передних дверей; 47 — моторедукторы блокировки замков задних дверей; 48 — включатель дворников фар; 49 — переключатель электростеклоподъемника правой передней двери; 50 — включатель зажигания; 51 — переключатель электростеклоподъемника левой передней двери; 52 — релюшка зажигания; 53 — колодки для подключения к элементам прогрева передних сидений;54 — включатель подогрева правого переднего сидения; 55 — переключатель обогрева левого переднего сидения; 56 — релюшка подключения подогрева передних сидений; 57 — предохранитель цепи прогрева передних сидений; 58 — включатель освещения приборов; 59 — подрулевой включатель; 60 — контролька подключения подогрева заднего стекла; 61 — переключатель разогрева заднего стекла; 62 — контрольная лампочка подключения противотуманок; 63 — переключатель противотуманок

Схема задней половины

Описание позиций на задней половине схемы: 64 — индикатор подключения задней противотуманки; 65 — переключатель заднего противотуманного светильника; 66 -боковые поворотники; 67 — включатель светильника на стойках задних дверей (на ВАЗ-21083 — не ставится); 68 — переключатель лампочки на стойках передних дверей; 69 — лампочка индивидуального освещения салона; 70 — светильник; 71 — переключатель габаритов; 72 — комбинация приборов; 73 — переключатель контрольки воздушной заслонки карбюратора; 74 — включатель аварийки; 75 — контролька подключения аварийки; 76 — колодка для подсоединения к маршрутному компьютеру; 77 — задние светильники; 78 — элемент обогрева заднего стекла; 79 — моторедуктор дворников заднего стекла (на ВАЗ-21099 не ставится); 80 — колодки для включения к дополнительному стоп-сигналу; 81 — лампочки освещения номера; 82 — измеритель указателя уровня и резерва топлива; А — задних светильников (нумерация выводов по порядку сверху вниз); Б — блок-фара, очистителей фар и заднего стекла; В — моторедукторов электростеклопоъемников и моторедукторов блокировки замков дверей; Г — светильник салона; Д — монтажного блока, комбинации приборов, выключателя зажигания, дворников ветрового стекла, и блока управления блокировки замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); Е — датчика-распределителя зажигания; Ж —
измерителя уровня топлива; З — коммутатора и блока управления электромагнитным дросселем карбюратора

*Не устанавливается на автомобилях , оснащенных карбюратором с полуавтоматическим пусковым устройством .

Полная схема ВАЗ 2109 карбюратор

Оригинальные схемы ВАЗ 2109 модификации ВАЗ -21093

Здесь представлены качественные электрические схемы дополнительной комплектации, устанавливаемых на модификации автомобиля ВАЗ-2109 модели ВАЗ-21093

Электрическая схема подключения передних противотуманок на ВАЗ 21093

Расшифровка обозначяений на схеме подключения передних противотуманок на ВАЗ 21093: 1 — передняя противотуманка; 2 — релюшка подключения передней противотуманки; 3 — блок реле и предохранителей; 4 — замок зажжения; 5 — включатель габаритов; 6 — контролька подключения передних противотуманок; 7 — переключатель передних противотуманок с лампочкой освещения; А — к клемме «30» генератора; Б — к переключателю подсветки приборной панели

Схема подключения стеклоподъемников передних дверей на ВАЗ-21093

Расшифровка обозначений на схеме подключения стеклоподъемников передних дверей: 1 — блок реле и предохранителей; 2 — релюшка поджигания; 3 — переключатель зажжения; 4 — электродвигатель электрических стеклоподъемника правой двери; 5 — электрический двигатель электрического стеклоподъемника левой двери; 6 — подключатель электрического стеклоподъемника правой двери; 7 — включатель электрического стеклоподъемника левой двери; К7 — релюха питания электрических стеклоподъемников; А — к контакту «30» генератора; Б — к клеммнику свертка проводов, подсоединяемой к табло освещения рычагов печки; В — к табло освещения рычагов печки; Г — условная нумерация клемм в колодке моторедуктора

Схема системы блокировки замков дверей ВАЗ 21093

Расшифровка обозначений на схеме блокировки замков дверей: 1 — блок реле и предохранителей; 2 — ЭБУ; 3 — электрический моторчик блокирования замка правой передней двери; 4 — моторедуктор блокирования замка правой задней двери; 5 — электрический моторчик с редуктором блокирования замка левой задней двери; 6 — электромоторчик с редуктором блокирования замка левой передней двери; А — к контакту «30» генератора; Б — порядок допускаемой нумерования клемм в колодке эбу; В — способ относительной нумерования контактов в колодках электрических моторчиках с редукторами

Схема контактов в клеммном разъеме маршрутного компьютера

Расшифровка контактом в клеммной колодке маршрутного компьютера: Контакт 1 соединяется зеленым проводом с выходом измерителя расхода бензина; Контакт 2 подключает оранжевый провод с предохранителем «5» (к контакту «87» релюшки зажжения); Контакт 3 соединяется красно-голубым проводом с предохранителем «12» (к «+» аккумулятора); Контакт 4 подключается черным проводом с массой; Контакт 5 соединяется белым проводом с «+» измерителя скорости; Клемма 6 подключается голубым проводом к «-» сенсора расхода бензина; Контакт 7 соединяется розовым проводом с «+» измерителя расхода бензина; Контакт 8 подключается с помощью коричневого провода к предохранителю «7» (к включателю габаритов); Контакт 9 соединяется серым проводом с «-» измерителя скорости.

Скорость движения

Прибор скорости движения – спидометр, относится к наиболее важным показателям. Кроме скорости движения, он показывает и пройденный путь. На моделях выпуска до 1995 года это в основном только общее значение пробега. Более поздние модели имеют счетчик длины суточного пути и кнопку, позволяющую обнулять его.

При возникновении сбоев в работе спидометра, следует проверить крепления и состояние гибкого вала

Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Замените трос привода, если это не помогло, то требуется установка нового спидометра

Цена услуг в салоне за данный ремонт небольшая, поэтому лучше сразу обратиться к специалистам.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

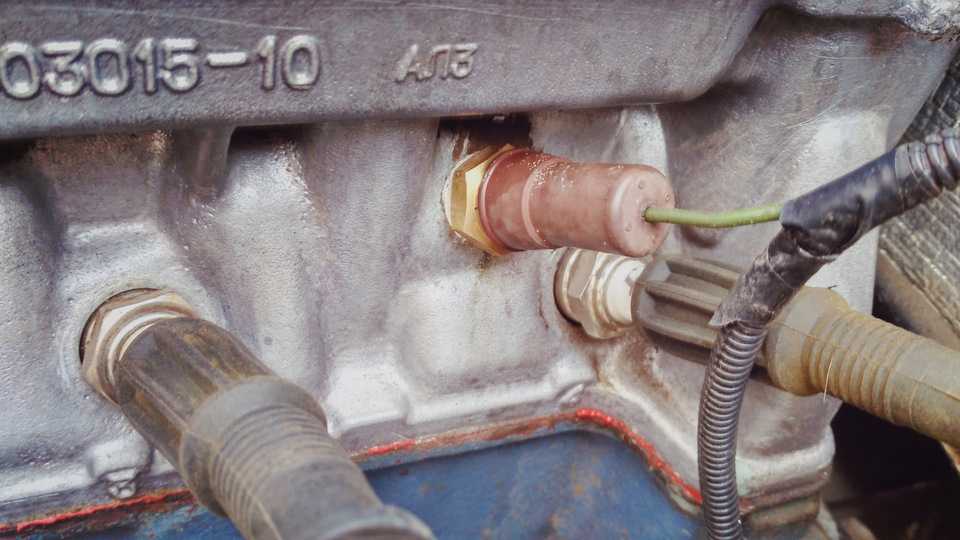

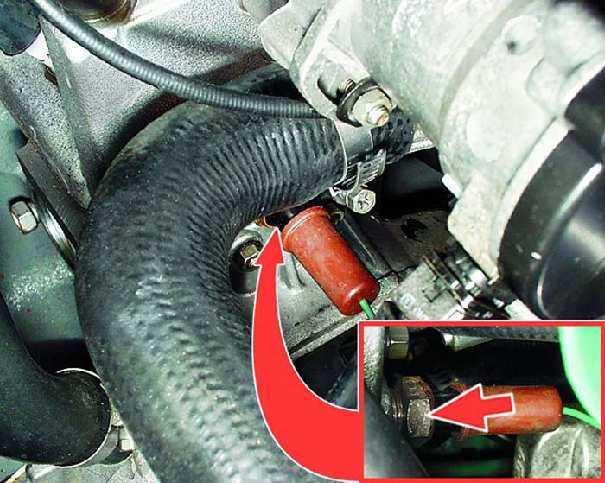

Место расположения датчика ОЖ в ВАЗ 2109

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

а

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

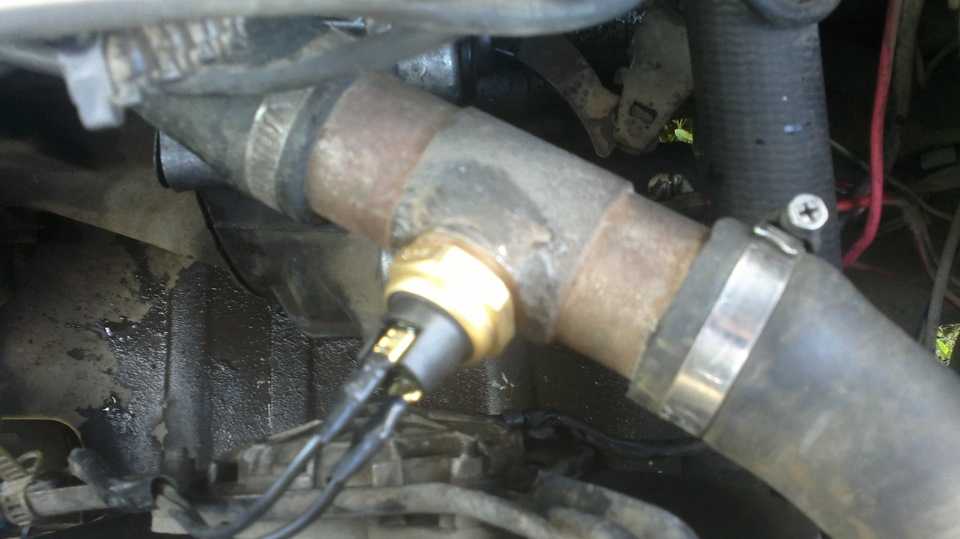

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

  1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
  2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
  3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

  1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
  2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
  3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
  4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

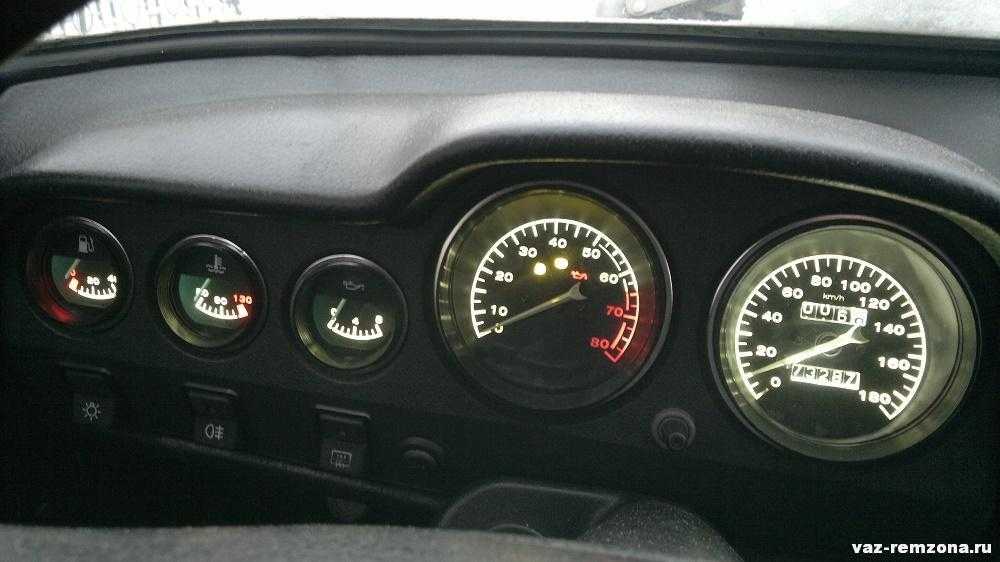

Подключение тахометра 2106 в систему электрооборудования

Вы узнаете, как производить подключение тахометра 2106 правильно. Это один из важнейших элементов, при помощи которого производится контроль работы двигателя внутреннего сгорания. Для новичков он оказывает огромную услугу, так как трогание с места в горку нужно совершать при определенном значении оборотов (так учат в автошколах, причем очень полезные советы дают опытные водители новичкам). Впервые тахометры начали устанавливаться на автомобили ВАЗ 2103 – предшественник знаменитой «шестерки».

Как работает тахометр

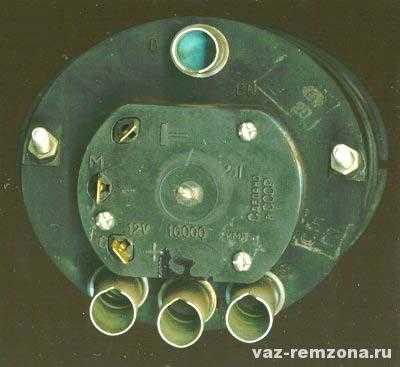

А теперь нужно рассмотреть конструкцию, из чего состоит тахометр 2106. Как подключить его правильно будет рассказано в следующей главе нашей статьи. Прибор электромеханического типа, а это значит, что его схема комбинированная – привод стрелки осуществляется при помощи импульсов. Тахометр ВАЗ 2106 производит считывание импульсов, которые возникают в системе зажигания.

Двигатель внутреннего сгорания работает таким образом, что за один оборот коленчатого вала в трамблере контактная группа размыкается и замыкается четыре раза. Отсюда видна логика – прибору нужно сосчитать общее количество импульсов и разделить на четыре. Пожалуй, этого окажется достаточно для понимания принципа работы прибора. А теперь стоит поговорить о том, как выглядит схема тахометра 2106, рассмотреть его подключение к системе зажигания.

Как подключается тахометр

Имеется несколько проводов, при помощи них осуществляется нормальное функционирование прибора. Толстый провод красного цвета соединяется с замком зажигания. А именно – с тем контактом, на котором появляется напряжение при повороте ключа. Белый провод включается в цепь питания подсветки приборной панели.

Не перепутайте, внимательно осматривайте провода, так как имеется еще белый с черной полосой. Он соединяется с «массой». Коричневый провод соединен с катушкой зажигания – с выводом «К+». Именно этот контакт производит считывание импульсов. Провод черного цвета подключается к регулятору напряжения генератора.

Серый с черной полосой провод соединяется с датчиком давления масла. Если вы решили установить тахометр ВАЗ 2106 в копейку, например, то необходимо учесть, что в приборе имеется еще несколько сигнальных ламп. Воспользоваться ими или нет – решать вам. Если есть необходимость только лишь в контроле числа оборотов, то вам потребуется только три провода – для подключения к массе, замку зажигания и катушке.

Если не работает тахометр 2106, то разбирать его практически бессмысленно. Помочь может только полная замена. Вряд ли вы сможете найти обрыв в головке, которая приводит в движение стрелку. Но нарушение целостности проводов подключения тахометра обнаружить можно.

Частые поломки тахометра

В том случае, если прыгает стрелка тахометра ВАЗ 2106, ищите неисправность в конденсаторе. Он находится в нижней части трамблера. Конденсатор либо пробит, либо контакт слабый. Если имеется механическое повреждение тахометра, то проще окажется заменить его новым. Стоит заметить, что прыгает иногда стрелка при высоких оборотах. Чаще всего причиной такого поведения является негодная аккумуляторная батарея.

Если же возникли неполадки с прибором, то вам потребуется знать, как устроена схема тахометра ВАЗ 2106, ведь придется проводить диагностику. Отключите провод от катушки и включите зажигание. Если неполадок нет, то стрелка будет лежать на нуле. Но если же имеется замыкание на кузов, то стрелка отклонится до максимального значения. Если она начнет медленно возвращаться к нулю, то можно сделать вывод о том, что имеется неисправность в конденсаторе трамблера.

Обратите внимание на то, что тахометр ВАЗ 2106 можно установить на инжекторные двигатели, но потребуется сделать небольшую модернизацию. Дело в том, что прибор считывает импульсы с катушки, а в инжекторных моторах работа тахометра осуществляется за счет датчика оборотов коленчатого вала

Поэтому чувствительный элемент необходим совершенно иной. Идеально подойдет замена головки с инжекторной семерки. Правда, работу по замене нужно проводить максимально аккуратно, чтобы не повредить устройство.

Основные аспекты работы датчиков на отечественной «Шестерке»

Любой современный автомобиль оснащается различными регуляторами и контроллерами, предназначенными для мониторинга состояния узлов и агрегатов машины. Даже старые отечественные «шестерки» в данном случае — не исключение. Подробнее о том, что представляет собой датчик давления масла, уровня топлива, температуры антифриза на ВАЗ 2106, вы сможете узнать из этой статьи.

На «шестерках» и прочих классических моделях установлен датчик давления масла ВАЗ 2106 типа Мм393А. Указатель давления работает по принципу преобразования этого параметра, который создается в системе смазки, в сопротивление. Монтаж датчика давления масла осуществляется в блок цилиндров мотора. Здесь же устанавливается и регулятор, который включает лампочку давления масла.

Срабатывание этого элемента осуществляется в результате замыкания и размыкания контактов при том или ином уровне давления в системе. На контрольном щитке может загореться соответствующий индикатор, если нарушены характеристики, а именно, если в системе мало жидкости.

Обозначение элементов детали

Как проверить контроллер? Проверить датчик давления моторной жидкости можно путем снятия регулятора из места установки. После снятия следует покрутить стартером, заводить силовой агрегат при этом не нужно. В том случае, если с подачей расходного материала все нормально, то нужно менять регулятор. О подаче масла можно узнать по брызганью жидкости из посадочного места контроллера.

Уровня топлива

На «шестерках» устанавливается указатель уровня топлива типа БМ-150, сам контроллер по схеме монтируется в бензобак, фиксируется он с помощью болтов. В состав ДУТ входят резисторное устройство и поплавок. Чтобы контроллер мог указать правильный уровень бензина в системе, резисторное устройство управляется в результате движения поплавка.

Непосредственно сам поплавок указателя уровня топлива подключен к резистору с помощью рычага, на конце которого расположен скользящий элемент. Благодаря последнему может загораться лампа резерва бензина на приборной панели. В том случае, если регулировка контроллера правильная, то эта лампочка горит при 5-6 литрах бензина в баке.

Процедура диагностики контроллера производится путем измерения уровня сопротивления резисторного устройства. Если бензобак пустой, этот параметр должен составлять около 315-345 Ом, если он наполовину полный — 108-128 Ом, если полный — около 70 Ом. Диагностика осуществляется с применением комбинированного тестера (автор видео- ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

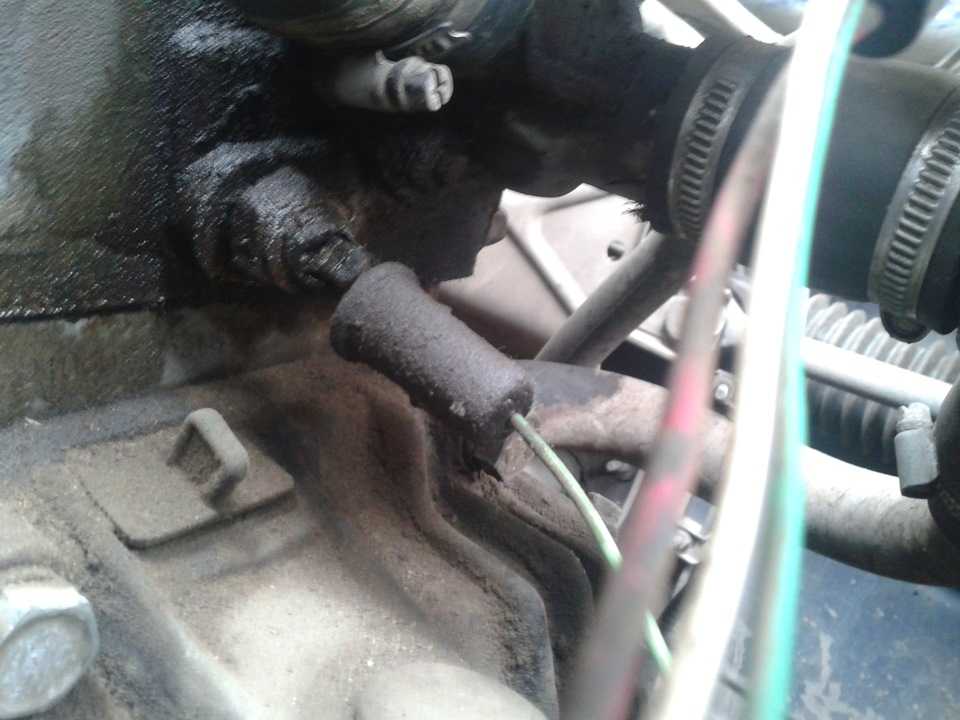

ДТОЖ

Что касается указателя температуры, то в ВАЗ 2106 используется устройство типа ТМ-106, этот регулятор также часто называют датчиком включения вентилятора. Сам контроллер выполнен в виде винта, подключение которого осуществляется к блоку цилиндров.

Что касается принципа работы датчика температуры или датчика включения вентилятора, то он аналогичен описанному выше.

Но только в этом случае устанавливается терморезисторный элемент, изменяющий параметр сопротивления в зависимости от температуры расходного материала.

ДЖОТ и датчик включения вентилятора на карбюраторной машине — это два разныx датчика, а на инжекторной — один датчик.

Шестерочный ДТОЖ

Холла

Датчик Холла ВАЗ представляет собой устройство, изменяющее уровень напряжения на выходе в соответствии с изменениями в магнитном поле.

Данный контроллер функционирует как обычное аналоговое преобразовательное устройство, предназначенное для коммутации питания в зажигательной системе. На «шестерках» регулятор монтируется в сам трамблер.

Замена датчика Холла потребуется в случае его полной поломки, поскольку использовать авто с вышедшим из строя контроллером не получится.

Холостого хода

О регуляторе холостого хода ВАЗ обычно вспоминают в том случае, если двигатель начинает работать некорректно. Причин, по которым мотор может троить, множество, но довольно часто это возникает именно из-за этого элемента. Устройство устанавливается в карбюратор. Если мотор троит, в первую очередь необходимо продуть регулятор.

 Загрузка …

Видео «Решение проблемы холостого хода»

Как избавить себя от проблемы ХХ — смотрите на видео (автор ролика — Наиль Порошин).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Особенности демонтажа ДУТ на ВАЗ 2106

Итак, первым делом снимаем пластиковых кожух, под которым находится бензобак. После чего отсоединяем два провода питания от датчика, они снимаются довольно легко руками:

А также нужно отсоединить шланг подачи бензина, предварительно ослабив хомут:

Теперь откручиваем все 6 гаек крепления датчика топлива к баку, как показано на фотографии ниже более наглядно:

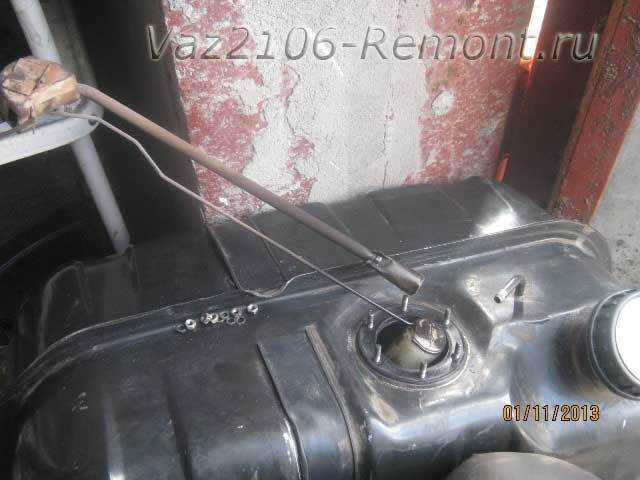

Далее аккуратно вынимаем ДУТ ВАЗ 2106 наружу. Сначала понимаем его до определенного уровня:

Затем слегка наклоняем его в сторону, так как там будет изгиб:

И еще немного маневров и можно окончательно вынимать датчик:

При необходимости, производим замену данного устройства на новое. Цена его составляет порядка 300 рублей. Установка производится в обратной последовательности и не составляет особого труда.

Электросхемы ВАЗ 2106 отдельных составляющих

Ниже представлены схемы проводки ВАЗ 2106 в цветных фото и картинках. Каждая система оснащается планом электрооборудования, позволяющим выполнять соединение проводов и подключать электрические приборы.

Электросхема соединений генератора

Схема генераторного узла «шестерки»

Обозначение компонентов проводки генераторного узла:

  • 1 — АКБ;
  • 2 — генераторная установка «шестерки»;
  • 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
  • 4 — замок;
  • 5 — пластиковый модуль с предохранительными элементами;
  • 6 — контрольный световой индикатор, определяющий заряд АКБ;
  • 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

Электросхема стартерного узла на ВАЗ 2106

Проводка «шестерки» для запуска силового агрегата завязана на стартерном узле:

  • 1 — стартерное устройство автомобиля;
  • 2 — АКБ;
  • 3 — генераторная установка;
  • 4 — замок зажигания.

Символом Р1 обозначается втягивающая обмотка реле, а знаком Р2 — удерживающая.

Электросхемы контактной и бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может быть оснащена контактной либо бесконтактной системой зажигания. Оба варианта имеют определенные отличия, указанные в приведенных схемах.

Контактная система зажигания 2106

Обозначение компонентов:

  • 1 — свечи зажигания;
  • 2 — распределитель;
  • 3 — выключатель зажигания;
  • 4 — катушка;
  • 5 — коммутатор;
  • 6 — генератор;
  • 7 — АКБ.

Схема бесконтактной СЗ на «шестерке»

Обозначение составляющих:

  • 1 — АКБ;
  • 2 — генератор;
  • 3 — замок зажигания;
  • 4 — катушка;
  • 5 — коммутатор;
  • 6 — датчик-распределитель;
  • 7 — свечи.

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010

Схема управления клапаном карбюраторного устройства 2106

Обозначение компонентов:

  • 1 — концевое переключательное устройство карбюраторного агрегата;
  • 2 — непосредственно сам клапан двигателя;
  • 3 — модуль, использующийся для управления карбюраторным узлом;
  • 4 — катушка зажигания;
  • 5 — коммутаторное устройство;
  • 6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и аварийной сигнализации

Схема указателей поворотных огней и световой сигналки

Обозначение компонентов:

  • 1 — световые устройства поворотных огней, установленные в передних оптических приборах;
  • 2 — АКБ;
  • 3 — генераторный узел авто;
  • 4 — боковые поворотные огни, расположенные на передних крыльях;
  • 5 — главный монтажный модуль с предохранительными элементами;
  • 6 — вспомогательный управляющий блок с предохранительными устройствами;
  • 7 — замок зажигания;
  • 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
  • 9 — переключательное устройство для активации и отключения поворотных огней;
  • 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
  • 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
  • 12 — световые устройства указателей поворотных огней в задней оптике.

Схема включения звуковых сигналов

Схема активации и отключения звуковых импульсов

Описание основных элементов этой составляющей электросхемы:

  • 1 — звуковые устройства, использующиеся для воспроизведения импульсов;
  • 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
  • 3 — переключатель звуковых импульсов;
  • 4 — монтажный модуль с предохранительными элементами;
  • 5 — генераторная установка ВАЗ 2106;
  • 6 — АКБ.

Схема включения электродвигателя отопителя

Схема активации электрического моторчика отопительной системы

Обозначение элементов системы активации электромотора отопительного узла:

  • 1 — электрический моторчик отопительной системы;
  • 2 — дополнительный резисторный элемент;
  • 3 — переключательное устройство электрического мотора печки в салоне машины;
  • 4 — предохранительный модуль;
  • 5 — замок;
  • 6 — генераторный узел;
  • 7 — АКБ.
