Как нарастить провод безопасно и надежно

Важные требования и рекомендации

Основные советы по наращиванию кабелей:

1. Если замена проводника производится в панельном доме, дополнительно штробить стену не нужно. Электропровода помещаются в трубы, поэтому достаточно вытащить их из канала и продлить.
2. Кабель требуется разделить и зачистить концы. Выполнять это следует на разных расстояниях, чтобы оголенные электропровода нуля и фазы не располагались друг напротив друга.
3. Отрезок провода для удлинения должен иметь такие же технические характеристики и сечение, как и первоначальный кабель.
4. На оголенные участки надевается термоусадочная трубка и нагревается.
5. Если термоусадочную трубку применить невозможно, проводники по отдельности перематываются изолирующей лентой. Особенно делать это нужно для мест, где внутрь зажима или клеммы может попасть раствор.
6. Соединять провода желательно пайкой. Это самый надежный способ удлинения кабелей.
7. Скрутка не используется. Она всегда дополняется спайкой.
8. Проводники с сечением выше 4 мм соединяются только пайкой. Другой способ принесет проблемы.
9. Подобранный электропровод должен быть рассчитан на требуемую мощность, не должен иметь повреждений, надрезов или разломов. Он должен быть электрически и механически прочным.
10. Гибкие монтажные проводники должны иметь запас по длине.
11. Электропровода запрещено располагать на острых кромках и ребрах приборов, они будут перетираться, что приведет к облому.
12. Работы проводятся инструментами с заизолированными ручками.

Наращивание электропроводов – частая процедура. Она может потребоваться, если кабель поврежден, если прибор переставляется на отдаленно расстояние, для увеличения длины диодной ленты и в других случаях. Произвести соединение можно с помощью клеммных колодок, зажимов, спайки, гильз и коннекторов (в случае led ленты). Увеличивать длину электропровода нужно, соблюдая все требования и технику безопасности. Если наращивание произведено неверно, электропровода могут перегреваться, искриться и появится риск возникновения пожара или короткого замыкания.

Как удлинить вводной кабель в квартире — Строим и ремонтируем

Вы здесь: Существует несколько основных ситуаций, когда нужно выполнить наращивание электрической проводки.

Чаще всего потребность возникает, если сломался алюминиевый проводник в розетке, но бывает и такие случаи, когда необходимо удлинить кабель от электроприбора для подключения питания.

Далее мы рассмотрим все наиболее частые случаи и расскажем читателям сайта Сам Электрик, как нарастить провод в розетке, под водой и для подсоединения мощной бытовой техники.

Как нарастить провод

18 августа 2017

Вопрос, как нарастить провод при его повреждении, остается всегда актуальным. И хотя многие скажут, что повредить провод не так просто, на практике оказывается, что это не совсем так.

На сайте http://vse-elektrichestvo.ru/elektroprovodka/provoda-i-kabelya/kak-narastit-provod.html вы найдете информацию о том, как наращиваются провода в разных условиях эксплуатации и при различных повреждениях. А повреждений таких может быть предостаточно.

Например, провод может быть поврежден в процессе монтажных работ, когда используется болгарка или дрель. В этом случае, вы можете и не знать, что в месте сверления или надреза проложен провод, а о повреждении сообщит появление искр.

Очень часто провода обламываются, причем в довольно труднодоступных местах, например в розетках, выключателях света или под потолком, где крепится люстра или плафон.

Наконец, может потребоваться перенос розетки или выключателя ради удобства или лучшего доступа. И в этом случае и пользователя есть два варианта:

• удлинить провод для достижения своих целей;
• заменить провода.

Любой электрик скажет вам, что замена проводки в случае обрыва или необходимости удлинения гораздо более разумное решение, чем удлинение проводов.

Однако полностью заменить отрезок проводки от щитка до розетки – дело затратное. Если в квартире свежий ремонт, он непременно будет поврежден, а это лишние затраты и хлопоты. Тем не менее, это лучшее решение, чем неумелое удлинение провода собственноручно.

Если вы планируете справиться с задачей самостоятельно, стоит заранее узнать, как нарастить провод правильно.

Как нарастить провод своими руками

Итак, вы решили заняться своими проводами самостоятельно. Сразу же предупредим, что распространенный метод скрутки оборванных проводов и обматывание их изолентой – не лучшее решение.

Немало случаев, когда именно из-за кустарного ремонта таким способом возникают пожароопасные ситуации. Дело в том, что в месте скрутки со временем происходит окисление, которое, в свою очередь, приводит к нагреву в месте соединения проводов.

Сращивать между собой можно только провода из одного металла. Из разных металлов можно соединять провода только в клемнике, так как он не допускает соприкосновения материалов.

Надежное соединение проводов, обеспечивающее хорошую изоляцию, дает термоусадочная трубка.

• Необходимо надеть на провод трубку до соединения.
• Далее провода наращиваются или соединяются.
• После этого трубка перемещается на место соединения.
• Ее необходимо нагреть, например, с помощью зажигалки или горелки.
• Трубка сжимается, а вы получаете герметизированное соединение.

Как нарастить короткий провод?

Нарастить короткий провод гораздо сложнее, чем длинный, это знают все электрики. Большинство мастеров посоветуют вам долбить стену, чтобы освободить больший кусок провода.

Из чего состоит индукционная плита

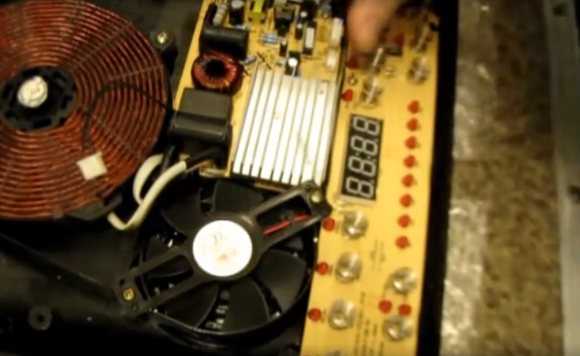

Устройство индукционной панели состоит из нескольких частей, по большой части все там электронное. Ну, давайте рассмотрим:

Из чего состоит индукционная плита

1. Индукционная катушка.
2. Силовая микросхема.
3. Микросхема управления.
4. Вентилятор.
5. Керамическая плита.
6. Корпус.

Порядок работы индукционной электронной варочной плиты заключается в следующем. Пользователь включает прибор, набирает нужную опцию через микросхему управления, которая передает нужную программу в силовой блок. А он в свою очередь задает индукционной катушки нужный ритм работы.

Что собой представляет адаптер для индукционной плиты

Это стальной диск, как правило, различного диаметра, служит переходником от плиты к немагнитной посуде. Моделей адаптера на сегодняшний день несколько:

Ровный диск из тонкой стали

А вот тонкий и ровный стальной диск будет из всех этих вариантов, самым лучшим решением, при условии, что вы не будете на него ставить маленькую посуду, иначе получится обычная электроплита, прогревающая воздух.

индуктивный переходник

Ровный диск из толстой стали

В случае с толстым адаптером для плиты, что мы получаем, сначала нагревается диск, потом диск раздает все тепло посуде, а та в свою очередь содержимому. Время разогрева увеличивается, тем самым и лишняя трата электроэнергии. А если на этот толстый железный блин положить посуду меньшим диаметром, то вы будите греть еще и воздух. Таким образом, ваша экономичная плита, становится обычной электрической, если брать по энергозатратам.

диск -адаптер для индукции

Диск с пазами и отверстиями

Неровный диск с пазами и отверстиями тоже не сулит большой экономии, ведь он не прилегает плотно к плите и посуде. В этом случае через отверстия и неровность, теряется много тепла, что сыграет на вашем кармане.

адаптер диск индукционный

Но не все диски подходят для индукционной варочной плите, в смысле экономии. Сейчас объясню. Плита нагревает стальную посуду за считанные секунды, а потребляет за 1 час всего около 400 ватт. Вся энергия уходит в посуду, индукционная панель не греет воздух, как обычная электрическая. Нагрев идет сразу на объект.

Ради интереса посмотрел, сколько стоит индукционный переходник

и увидел совсем не экономную сумму от 150 рублей до 7000 рублей. Мне кажется проще самому сделать адаптер иликупить индукционную посуду на «Озоне» где минимальная цена 277 рублей за сковородку.

Но все эти манипуляции никак не лягут в строку — экономия. Ведь вам нужно купить индукционную варочную плиту, адаптер или посуду.

Монтаж

Если дом или квартира только что отстроены и стены предполагается штукатурить, то целесообразно крепить к ним провода при помощи строительного алебастра. Правда, только в том случае, если вы уверены, что слой штукатурки покроет проводники, то есть его толщина будет не меньше 1 см. В остальных случаях придётся для укладки проводов делать штробы. Существует и другой способ крепления проводов на стене или в штробе, например, при помощи дюбель-скобы.

Установка подрозетников

Штробление стен, укладка проводов

Для прокладки штроб можно воспользоваться зубилом и молотком, но работать таким инструментом трудно. Гораздо легче штробить при помощи перфоратора и обычной «болгарки».

В стене по ходу будущей электропроводки делают два параллельных реза, а затем промежуток между ними выбивают перфоратором с насадкой-зубилом. Ширина штробы зависит от количества проводов, которые будут лежать в ней. Глубина же штробы должна быть достаточной для того, чтобы провода можно было «утопить» в ней и закрыть штукатуркой.

Закрепление провода в штробе при помощи дюбель-скобы

Закрепление провода алебстровыми нашлёпками

Монтаж электрических точек

При скрытой проводке розетки, выключатели и распаечные коробки обычно прячут в толще стены, для чего в стенах необходимо вырезать отверстия. Здесь поможет специальная насадка на перфоратор — алмазная коронка диаметром 70 мм.

Для коробок большего диаметра или квадратной формы отверстия делают при помощи «болгарки» и перфоратора. Установочная коробка под розетку или выключатель крепится в отверстии при помощи обычного штукатурного раствора или алебастра. Очищенные от пыли стенки отверстия обрабатывают грунтовкой, затем шпателем внутрь вносят немного готовой смеси и коробку просто вдавливают в него.

После укладки провода штробу заделывают алебастром или строительным раствором

Прокладка скрытой проводки в полу

Выполнять этот вид монтажа можно, если предполагается заливка цементной стяжки. Как правило, толщина её — 4-5 см и этого вполне достаточно, чтобы спрятать в полу проводку. Для таких работ существует специальная защитная оболочка для проводки, изготовленная из полиэтилена низкого давления (её часто называют трубой ПНД). Чаще всего так ведут силовые кабели, поскольку розетки сейчас принято монтировать у пола. Кабель протягивают сквозь трубу, которую крепят к полу. В стенах, в местах выхода проводки к электрическим точкам, пробивают штробы, которые затем заштукатуривают.

Укладка проводов в трубах под стяжку

Прокладка проводов освещения

Осветительные провода можно прокладывать по потолку. Легче всего это сделать, если потолок будет облицован листовым материалом.Но есть возможность скрыто проложить провода освещения по потолку и в том случае, если такой облицовки не планируется. Дело в том, что в потолочных плитах перекрытия есть полости, которые тянутся вдоль всей длины. Диаметр этих отверстий вполне достаточен для прокладки нескольких проводов.

Укладка проводов по потолку под облицовку.

Чтобы попасть в эти полости в плите, возле стены нужно пробить небольшое отверстие и такое же отверстие там, где будет расположен светильник. После этого провод протягивают в плите при помощи жёсткой проволоки, а отверстия затем зашпатлёвывают.

Дополнительно статьи и обсуждения об электрике можно почитать здесь

Как нарастить подвес люстры при установке подвесного потолка

В статье «Как повесить тяжелую люстру» рассмотрены способы крепления люстры на потолке с помощью крюка или анкера. Но чаще устанавливают натяжной потолок в помещениях, в которых уже подвешена люстра и вопрос о способе ее крепления не стоит. Требуется только нарастить длину подвеса. Если люстра крепится к потолку только в одной точке и вес люстры распределен по всей ее конструкции равномерно, то достаточно применить металлическую цепь длиной, равной расстоянию между стационарным и подвесным потолком.

Можно также подвес нарастить с помощью отрезка стальной проволоки диаметром 3-5 мм, согнув один ее конец в кольцо, а второму придать форму крюка. Хорошо для наращивания подвеса могут послужить и металлические карабины от старого рюкзака или сумки.

Если люстра подвешена на забивном анкере, то достаточно будет заменить резьбовую шпильку более длинной.

Если в люстре вес не распределен равномерно, например, как в моей самодельной люстре для прихожей, то приходится для ее закрепления устанавливать дополнительную платформу-пандус с возможностью регулировки расстояния до основного потолка. На фотографии люстра, подвешена на основной потолок, до установки натяжного.

На представленной фотографии платформа, установленная на основной потолок перед монтажом натяжного потолка. Сделать своими руками такую платформу не сложно, для этого понадобится лист фанеры или ДСП толщиной 10-18 мм. Размер платформы должен быть несколько больше размера основания люстры.

Платформа должна быть установлена таким образом, чтобы ее нижняя плоскость точно находилась на уровне натяжного потолка. Для обеспечения такого требования платформа к потолку крепится с помощью двух пар уголков с просверленными вдоль длинных их сторон отверстиями с шагом 10 мм. Сами уголки можно изготовить из любого металла толщиной не менее 1 мм. Ширина уголков должна быть не менее 20 мм. Диаметр отверстий выбирается исходя из размера крепежных саморезов или винтов.

Между собой уголки закрепляются с помощью двух саморезов. Я использовал саморезы, крепящие боковые крышки и другие узлы в системном блоке компьютера. Если шаг отверстий не позволит точно выставить уровень платформы, то необходимо надфилем пропилить пазы в одном из уголков. Лучше всего отверстия сверлить в уголках тогда, когда будет уже на стенах смонтирован багет для крепления натяжного потолка. Между планками багета, закрепленных на противоположных стенах помещения, натянуть нить, и по ней вымерять расстояние от стационарного потолка до уровня натяжного.

К платформе каждый уголок крепится с помощью двух саморезов. Длина саморезов должна быть меньше, чем толщина платформы. Если острый конец самореза будет выступать, то может в дальнейшем проткнуть полотно натяжного потолка.

По центру платформы сверлится отверстие для продевания электропроводки и для завинчивания самореза при подвешивании люстры. Отверстия должны находиться максимально близко друг к другу. Это позволит сделать отверстие в натяжном потолке для проводов и крепления минимального диаметра.

Готовую платформу за уголки закрепляют на потолке в месте планируемой установки люстры с помощью двух саморезов. В потолке сверлятся отверстия и устанавливаются дюбеля. Вопрос о сверлении отверстий в стенах и потолках подробно рассмотрен в статье «Сверление отверстий в стенах», где, кстати, есть и видеоролик сверления отверстий в кирпичной стене.

Обычно отверстия в полотне натяжного потолка для крепления люстр и потолочных светильников делают сами установщики. Выбирается из набора пластмассовое кольцо нужного диаметра, смазывается с одной стороны, например клеем «Супер Момент Универсальный» и прижимается к предварительно намеченному месту. Через несколько минут клей схватывается и можно внутри кольца острым ножом вырезать отверстие.

Без приклейки защитного кольца делать отверстие в потолке недопустимо, так как пленка натяжного потолка сильно натянута и может разорваться.

После того, как отверстие в натяжном потолке сделано, через него вытягиваются электропровода, и посредством клеммной колодки подключаются к люстре, затем сама люстра подвешивается к платформе на потолок с помощью самореза, завинченного в платформу.

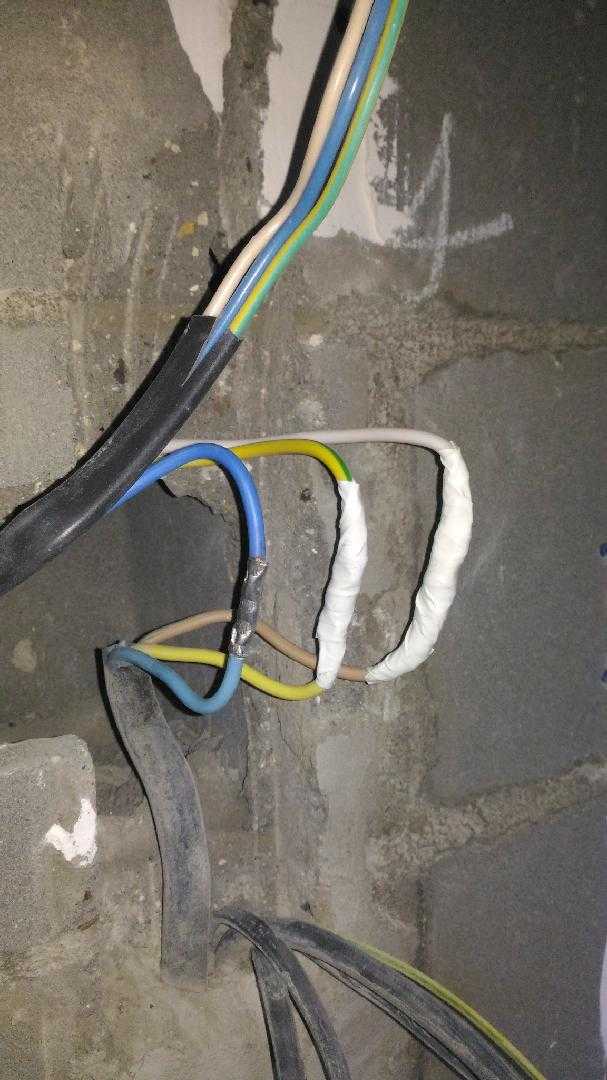

Соединение перебитых проводов в стене

Что же делать, если перебил электропроводку в стене? Обычно в такой ситуации человек теряется, но ничего страшного не произошло, электропроводку можно успешно починить своими руками одним из приведенных ниже способом.

При сверлении стен для крепления предметов редко кто задумывается о том, что в стенах проложена электропроводка. Но даже если вспомнить, и мысленно провести взглядом возможный путь проводов от соединительной коробки к розеткам и выключателям, то все равно нет гарантий от попадания сверла в провод.

Особенно часто повреждается электропроводка при установке натяжных и подвесных потолков. Удерживающие потолок уголки или багет крепятся на стене саморезами и линия крепления их проходит как раз на уровне прокладки проводов.

Согласно требованиям правил устройства электроустановок (ПУЭ) соединение проводов скруткой при монтаже электропроводки запрещено. При соединении проводников скрытой проводки в стене это правило категорически нельзя нарушать!

Лучше всего заменить весь отрезок перебитого провода от распределительной коробки до места его присоединения, но не всегда это приемлемо.

Так как перебитые проводники короткие, то соединение можно выполнить с помощью клеммных колодок. Но в таком случае для клеммной колодки придется устанавливать распределительную коробку, что трудоемко и не всегда устраивает.

При ремонте электропроводки в обязательном порядке необходимо ее обесточить!

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Таким зубилом хорошо делать небольшие штробы в стене при прокладке проводов скрытой проводки, например при переносе розетки, или установки дополнительной.

Когда обнажатся провода скрытой проводки, станет ясно, перебит один провод, два или три. Из какого металла сделаны проводники электропроводки, меди или алюминия.

Соединение перебитых медных проводов электропроводки

Соединение перебитого медного провода в стене пайкой обеспечивает надежность контакта проводов не хуже, чем не поврежденного и позволяет закрыть соединение штукатуркой без установки распределительной коробки.

Перебит один из двух медных проводов

Вскрытие показало, что перебит один медный проводник, второй провод не задет и изоляция вокруг него не повреждена.

Для ремонта сначала необходимо выбрать штукатурку в стороны от места повреждения на 3-5 сантиметров на глубину сантиметра под поврежденным местом провода. Это необходимо для создания условий для соединения проводов. Далее необходимо разъединить провода и разрезать изоляцию вдоль по центру.

Снимается изоляция 10-15 мм с поврежденных концов проводников. Если электропроводка сделана давно, то ее изоляция делается очень твердой и ножом ее снять в стесненных условиях, не повредив провод сложно. В таком случае лучше снять изоляцию оплавлением.

Концы медных проводников покрываются паяльником слоем припоя. Залудить проводники нужно тщательно и обязательно со всех сторон. На одни из проводников одевается изолирующая трубка длиной чуть больше, чем оголены провода.

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Оптимальный метод удлинения антенных кабелей

Для того, чтобы удлинить ТВ-провод, необходимо позаботиться об отрезке нужной длины и, конечно же, марки. Можно переписать маркировку или вообще взять с собой в магазин небольшой кусок.

Способ пайки антенного кабеля для его наращивания не является оптимальным. Место соединения не будет достаточно прочным, а показатели волнового сопротивления, скорее всего, не «попадут» в требуемые величины.

Поэтому специалисты рекомендуют 2 других метода:

1) при помощи F-разъемов;

2) через сплиттер.

Рассмотрим коротко каждый из них.

F-соединение

1-2. Снимаем небольшую часть наружной оболочки (1,5 см).

3. Экран-оплетку отгибаем к проводу (нельзя допускать контакта с проводником).

4. Убираем изолятор.

5. Накручиваем F-разъем.

Оба конца разделанных таким способом проводов накручиваются на F-соединитель. По желанию, можно дополнительно зафиксировать место скрутки изолентой.

Сплиттер

Это небольшое приспособление-коробочка предназначено для создания разветвлений ТВ-антенны или присоединения нескольких ресиверов к 1 проводу.

Сплиттер необходимо хорошо закрепить в вертикальном или горизонтальном положении. И только после этого подключать разделанные, как описано выше, отрезки кабель-антенны с уже накрученными F-разъемами.

Перенос существующей розетки для электроплиты наращиванием кабеля

КАРТИНКА

Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.

Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:

— Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.

— Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:

— Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.

— Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.

Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.

— После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.

Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:

– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя

— будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил

— скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.

В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.
