Лучше знать, где провод, чем просверлить его: детектор скрытой проводки

Способ 3. Радиоприемник либо обычный микрофон

Если визуально найти прямой электрический провод, расположенный в стене, не получается, то можете воспользоваться обычным радиоприемником или же микрофоном. Оба варианта позволят вам легко отыскать необходимый участок.

Радиоприемник

• для поиска подойдет любой приемник, настроенный на диапазон 100-150 кГц;
• включите в розетку электроприбор с сильным потреблением тока;
• поднесите к стене приемник и начинайте водить вдоль в поисках кабеля;
• появившийся треск или же постоянное шипение будут сигнализировать о расположении электрического провода.

Микрофон

• подключаем микрофон к магнитофону;
• проводим те же манипуляции, что и с приемником;
• услышали треск или шипение либо любые другие шумы — значит, нашли то, что искали.

Лучшие высокоточные детекторы скрытой проводки

Если точность – это ваш основной параметр выбора, то рассмотрите следующие предложения. Они находятся в разных ценовых категориях, но неизменно качественные и предельно точные.

Mastech MS6818

Компактный Mastech MS6818
Мне нравитсяНе нравится

Очень компактный и функциональный прибор, который подходит как профессионалам, так и обычным пользователям. Он предназначен для поиска проводки в стенах, труб в земле, а также обрывов на линии. Кроме того, устройство способно определить скрытые распределительные коробки и розетки. Сам производитель позиционирует его как универсальный вариант.

Характеристики:

• высокая точность;
• сканирование на глубину в 2 метра;
• информативный дисплей;
• кнопки, выведенные к экрану.

Плюсы и минусы

многофункциональность;
безупречная точность;
качество сборки;
эргономичный корпус;
определение типа материала.

высокая стоимость;
сложные настройки.

Стоимость прибора доходит до 20 000 рублей в регионах.

CEM LA-1012

Модель CEM LA-1012
Мне нравитсяНе нравится

Одна из самых точных моделей в сегменте. Она выполнена в приятном синем цвете и имеет эргономичную форму, которая даже при длительной работе не даёт ощущать усталости в руке. Корпус сделан из пластика с повышенными ударопрочными свойствами. Производитель позаботился о хранении прибора, обеспечив комплектацию кейсом. Работа ведётся от батареек, замена осуществляется максимально просто.

Характеристики:

• глубина сканирования до 2,5 метров;
• автоотключение;
• несколько диапазонов измерений;
• информативный дисплей;
• звуковая индикация;
• подсветка.

Плюсы и минусы

компактность;
наличие фонаря;
отключение через час бездействия;
режим экономии энергии;
функциональность;
удобство использования;
приятный дизайн.

высокая стоимость;
индикация уровня заряда не всегда корректна.

Средняя стоимость прибора 15 000 рублей.

Bosch D-tect 120 Professional

Прибор Bosch D-tect 120 Professional
Мне нравится1Не нравится

Прибор профессионального назначения пользуется большим спросом. Он выполнен в брендовых цветах и в стандартной для подобных устройств форме. Корпус из прочного пластика выдерживает разные виды воздействий. Производитель предусмотрел накладки из резины. Тестер определяет проводку под напряжением, металлические трубы, конструкции из дерева и не только. Небольшие габариты делают его очень удобным в эксплуатации и хранении.

Характеристики:

• сквозное отверстие для разметки;
• запасной аккумулятор;
• информативный дисплей;
• подсветка;
• звуковая индикация.

Плюсы и минусы

хорошая глубина сканирования;
удобно лежит в руке;
простота управления;
возможность отключить звук;
оптимальное расположение кнопок;
функциональность.

не самая доступная цена;
требует наличие некоторого опыта работы с такими приборами.

Стоимость прибора 9 000 рублей.

Bosch D-tect 150 SV Professional

Вариант Bosch D-tect 150 SV Professional
Мне нравитсяНе нравится

Интересный вариант, который выпущен в рамках профессиональной линейки. Он устойчив и может находиться как в горизонтальной, так и в вертикальной плоскости. Прибор способен указывать не только глубину залегания проводки относительно стены, но и выдаёт точные показатели расстояния до ней. Производитель обеспечил систему встроенных подсказок, которая делает детектор оптимальным для новичков. Дисплей очень большой и информативный.

Характеристики:

• сканирование на глубину до 6 см;
• два датчика;
• роликовая опора;
• функция Signal View;
• графическая информация.

Плюсы и минусы

долговечность;
экономия энергии;
возможность поддерживать постоянное расстояние до поверхности;
радарный и индуктивный датчики;
простота настроек.

тяжёлый – более 1,5 килограммов;
очень высокая стоимость.

Купить прибор можно за 50 000 рублей.

Итоговая таблица рейтинга

ЗУБР Профессионал DX-750
1

Bosch D-tect 120 Professional
1

ЗУБР Мастер DX-350 45265
1

Bosch GMS 120 Professional
1

Индикаторная отвертка STAYER 4520-48

CEM LA-1012

Mastech MS6818

Laserliner MultiFinder Plus 080.965A

ELITECH Д 100

Bosch Universal Detect

Sparta 938225

ADA instruments Wall Scanner 80

ELITECH Д 80

Condtrol Drill Check

Bosch D-tect 150 SV Professional

ADA instruments Wall Scanner T
-1

ADA instruments Wall Scanner 50
-1

Сводная таблица технических характеристик сканеров проводки

Для наглядности я подобрал те рабочие характеристики, которые более важны при эксплуатации домашнему мастеру и свел их в таблицу.

Понимаю, что на выбор еще влияет стоимость прибора и условия его приобретения. Однако, цена — величина меняющаяся. Ее можно узнать, если ввести в Гугл или Яндекс название прибора и слово купить.

Поисковая машина подберет вам множество вариантов, из которых вы сможете выбрать оптимальный вариант.

Марка детектора скрытой проводки	BOн3 SCH GMS 120 Professional	MASTECH MS6906	UNI-T UT387B	Дятел Е121	Детектор скрытой проводки Floureon	Skil detector 550	ADA Wall Scanner 80
Масса, кг	0,27			0,25		0,195	0,12
Обнаруживает материалы	Дерево, металл, проводка	Дерево, металл, проводка	Дерево, металл, проводка		Дерево, металл, проводка	Металл, проводка	Дерево, металл, проводка
Калибровка	Авто	Ручная	Авто		Ручная	Авто	Авто
Глубина поиска металла, см	12	3-5	8		7,6	8,0	8,0
Глубина поиска проводки, см	5	До 7,5	8		7,6	5,0	5,0
Глубина поиска цв. металла, см	8		8		7,6	6,0	6,0
Глубина поиска дерева, см	3,8	3-5	2		3,8		2,0
Макс. глубина поиска, см	12
Питание	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В	Батарея 9 В

Сводная таблица рабочих характеристик имеет не заполненные ячейки. Просто я все данные брал из технических паспортов, опубликованных производителями, а какие-то параметры не нашел.

Если у вас имеются такие приборы, то можете дополнить эти сведения через раздел комментариев.

Вообще, собирая информацию с сайтов производителей, я заметил одну странную особенность: ни один завод не дает 100% гарантии на точность определения конечного результата.

Даже Бош в своем паспорте специально оговаривает, что на точности работы прибора сказывается много сопутствующих факторов, которые необходимо учитывать на месте измерения.

К ним относятся:

• сильные магнитные и электрические поля;
• наличие посторонних металлических предметов разных размеров;
• влажность стены и ее токопроводящие свойства;
• проложенные поблизости другие скрытые провода;
• наводки напряжения;
• другие случайные явления.

Поэтому следует дополнительно в обязательном порядке смотреть проектную и исполнительную строительную документацию, сверяться с ней при работе. Вот только выполнить эти рекомендации Boch на практике для нас бывает весьма сложно. Нам остается учесть все эти факторы, хорошо изучить и выполнять требования инструкции по калибровке и замеру детектором, учитывать возможность его ошибки.

Кстати, проводившиеся тесты измерения одной и той же стены со спрятанной проводкой разными детекторами показали немного отличающиеся результаты.

Отдельные личности задаются вопросом, как можно воровать электричество и как обмануть детектор скрытой проводки, когда Энергонадзор станет проверять их хозяйство. Хочу сразу предупредить, что это очень плохая затея, которая практически сразу обречена на провал. Опытный мастер, да еще сильно материально заинтересованный, легко решает такие задачи.

В целом же приборы для поиска скрытой проводки значительно облегчают деятельность домашнего, да и профессионального электрика. К их результатам следует подходить творчески, учитывая, что чем больше нагрузка на проводку, тем меньшую ошибку сканер может допустить.

Основным недостатком их конструкции является то, что при возникновении неисправности производитель рекомендует отказаться от ремонта и советует просто приобрести другой прибор. Это тоже надо учитывать при покупке. Напоминаю, что сейчас вам удобно поделиться своим опытом эксплуатации таких детекторов с другими читателями сайта в разделе комментариев. Он будет полезен многим людям.

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения  кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

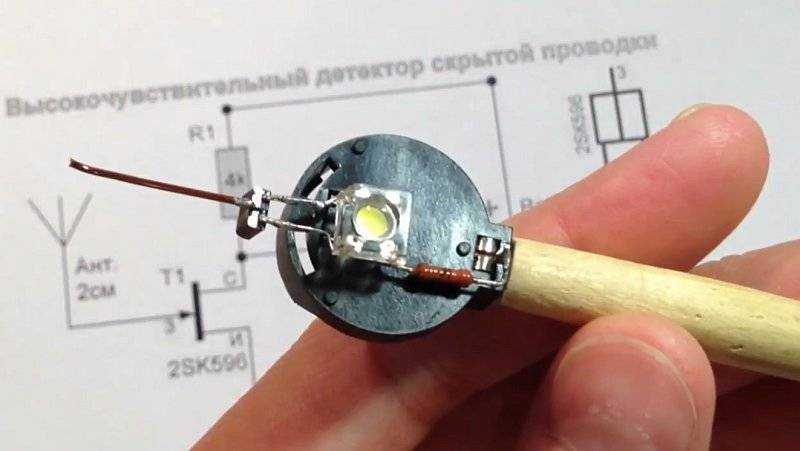

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Обнаружение точного места

Выявив приблизительное место, где находится оборванный провод, приступают к тщательному поиску. Обнаружить точное место поломки можно разными способами.

Вскрытие стен во время ремонта

Вскрытие старой электропроводки — лучший способ ее проверки

Самый простой и при этом эффективный способ проверки состояния проводки и устранения надрывов — полная очистка стен от отделочных материалов. Лишь в этом случае можно подробно ознакомиться с состоянием штроб, которые были проделаны специально для проведения скрытой проводки. От остальных поверхностей они отличаются по цвету, также на них дополнительно наносится несколько слоев шпаклевки.

Этот способ целесообразен лишь во время проведения капитального ремонта, сопровождающегося полным демонтажем всех декоративных покрытий.

Логические способы поиска

Коммутационные линии проводки обычно располагаются выше розеток

Если у владельца жилплощади отсутствует схема электросети, воссоздать ее можно, прибегая к логическим методам. Следует ознакомиться с основными принципами прокладывания электрических коммуникаций:

• Чаще всего проводку ведут с интервалом в 10-15 см от потолка или пола (чаще встречается первый вариант).
• Установка электрокоммуникаций проводится строго по вертикальным и горизонтальным штробам. Погрешности возможны, но небольшие.
• Коммуникационные линии, которые размещены над выключателями и розетками, всегда проложены строго вверх. В данных областях запрещается забивание гвоздей, работа со сверлом и перфоратором.

Дополнительные возможности Walabot

Возможности сканера поистине огромны и не ограничиваются только поиском с помощью смартфона проводки, труб и других коммуникаций. Устройство можно присоединить к компьютеру, тем самым значительно расширив его функционал. Walabot может анализировать не только что спрятано за поверхностью, но и то из чего состоит сканируемая поверхность. Вот перечень тех способностей, что производители девайса или уже реализовали, или обещают сделать с его помощью в ближайшее время:

Фактически Walabot DIY это не просто детектор коммуникаций, а полноценный радар сканер работающий в пределах частот 3-10ГГц. Внутри девайса смонтированы передатчики и приемники радио сигналов, которые издает само устройство. Причем уровень излучения здесь меньше чем у большинства смартфонов.

На сегодняшний день Walabot продается только в западных странах и на нашем рынке не доступен. На Amazone его можно купить примерно за 70 баксов.

Появление его в наших магазинах будем ожидать в ближайшее время.

Рассказываем, как найти скрытую проводку с помощью специальных детекторов, смартфона или путем визуального осмотра.

Захотелось повесить полочку, перенести дверной проем, случилось короткое замыкание. Подобные ситуации можно перечислять долго. Все они требуют определения точного местоположения кабеля. Иначе есть риск повредить его при проведении работ или остаться без электроэнергии, если случилась неисправность. Разберем несколько действительно работающих способов, как найти скрытую проводку в стене.

4. Детектор проводки Bosch GMS 120 Professional

Продолжает список многофункциональное устройство Bosch GMS 120 Professional, которое включает в себя функции нескольких приборов. Таких, как детектор проводки, металлоискатель (черные и цветные металлы), детектор деревянных конструкций и полипропиленовых труб отопления. Глубина обнаружения проводки – 50 мм, глубина обнаружения черных металлов – 120 мм, цветных – 80 мм. Помимо этого, прибор обнаруживает деревянные конструкции на глубине – 38 мм.

Особенной функцией прибора является поиск центра. Она обеспечивает точное обозначение центра обнаруженных объектов одновременно со считыванием свойств материалов. Степень пылевлагозащиты IP54. Индекс означает, что некоторое количество пыли может проникнуть внутрь, однако это количество не приведет к неисправности устройства. И обеспечена полная защита от брызг, падающих в любом направлении. В комплекте с устройством поставляют чехол, инструкцию и петлю на руку. Корпус устройства обрезиненный. Это обеспечивает надежный хват и снижает риск выскальзывания с руки.

Батарейный отсек также обрезиненный, поэтому с уверенностью можно сказать что он надежный. Детектор оснащен дисплеем и интуитивно понятной панелью управления. Кнопки механические. Дисплей имеет подсветку для лучшей видимости результата. Автономную работу прибора около 5 часов обеспечивает крона (6LR61/6LF22). Имеется маркировочное отверстие со световым кольцом. Вес устройства 270 г. Гарантия от производителя 1 год.

Средний рейтинг – 4.4

Средняя цена – 7680 рублей

Плюсы:

• Корпус обрезиненный.

• Наличие маркировочного отверстия со световым кольцом.

• Обнаруживает черные и цветные металлы.

• Пылевлагозащита IP54.

• Обнаружение проводки.

Как найти проводку в стене?

Далека от бухгалтерии. Термин «проводка» есть в финансовом учете, обозначает запись одной и той же операции с деньгами и в дебет, и в кредит. Однако, в бытовом плане чаще сталкиваются с электропроводкой.

Здесь дело уже не в проведении операции с финансами, а в разводке проводов в квартире, здании, офисе. Кабели принято прятать в стенах. Порой, пути проводов неисповедимы.

Крепишь полки и, оп, остался без света. Искать место повреждения проводки, расчищать и ремонтировать ее – дело хлопотное и небезопасное. Проще заранее вычислить пути электрических сетей. Как это сделать, расскажем далее.

Альтернативные методы

Кроме профессиональных и специализированных устройств для поиска линий электропроводки, можно задействовать подручные средства. Их функционал определяется схемой сборки и классом модели.

В большинстве случаев для базовых задач хватает обычной индикаторной отвертки, но обладая простыми навыками, можно самостоятельно изготовить искатель проводов с неплохой чувствительностью. Для этого следует подготовить такие компоненты:

1. Телефонный динамик (от стационарного устройства).
2. Стрелочный омметр.
3. Полевой транзистор.
4. Источник электропитания.

Кстати, в настоящее время для изготовления искателей проводов можно использовать обычный смартфон под управлением iOS или Android. Все, что может понадобиться для преобразования устройства в высокоэффективный искатель проводов — телефон со специальной программой наподобие «Metall Detector» (или любой другой аналог), а также небольшой магнитный датчик.

Оснащенный таким элементом смартфон становится полноценным металлоискателем, который сможет определить расположение кабельных жил и других изделий из металла. Еще одним полезным инструментом для поиска проводки в стене может стать обычный радиоприемник. Для этого нужно выставить частоту на значение 100 кГц и начать водить приемником возле стены. По мере приближения к проводке шум будет становиться очень интенсивным.

Также для решения такой задачи можно воспользоваться старым кассетным плеером или магнитофоном, обычными наушниками, а также катушечным микрофоном. Подобные девайсы способны реагировать на любые электромагнитные помехи, но характеризуются невысокой чувствительностью. Однако базовых рабочих свойств вполне хватает для того, чтобы найти место прокладки кабеля, поэтому для единичных случаев такие альтернативные средства вполне актуальны.

Лучшие бюджетные детекторы проводки

Bosch Truvo

Этот приборчик «домашнего» класса предельно прост: вся индикация у него — это «светофор» индикаторной лампы, которая меняет свечение с зеленого на желтый при приближении к металлу и на красный — когда в этом месте сверлить точно нельзя. Причем постоянное горение красного сигнала означает просто металл, а моргающий красный — проводку под напряжением. Использовать Truvo также просто — включить и все. Калибровка происходит автоматически. На корпусе предусмотрены маркировочные уголки, которые позволят быстро отметить опасные места

Обратите внимание, что рассчитан прибор на поиск именно проводки бытовой сети переменного тока 110-240 В с частотой 50/60 Гц, и, к примеру, шину постоянного тока он будет «видеть» как обычный металл с меньшей точностью. Глубина обнаружения скрытой проводки здесь традиционная для этого класса — 50 мм, стальную арматуру Truvo может почувствовать на глубине до 70 мм, «цветнину» — на 60

Для домашних нужд вполне достаточно.

Источник питания — три батарейки ААА. Честно говоря, гораздо уместнее был бы встроенный аккумулятор — прибор все равно вряд ли будет работать из смены в смену в отрыве от розетки, а подзарядиться от USB в наше время можно везде, вплоть даже до автобусных остановок.

• Максимальная простота использования
• Неплохая чувствительность
• Несмотря на автокалибровку, сохранена и ручная

Нет точной индикации глубины залегания

ADA instruments Wall Scanner 80

Внешне и по характеристикам интересный детектор труб и проводки, но на практике спорный. Конечно, «картинку» ADA Instruments обеспечили хорошую — противоударный корпус с цифровым дисплеем, возможность поиска не только проводки и металла, но и дерева. По заявленным характеристикам глубины поиска прибор идентичен «Бошу», а дерево «видит» на глубине до 20 мм. Однако, если его взять в руки и начать пользоваться, ощущение несколько портится. Причем с момента установки батарейки — здесь использована «Крона», с ее-то мизерной емкостью. Даже хорошего качества батарейка проживет не больше шести часов работы, и то при идеальных условиях. Переключив детектор в режим поиска проводки, можно обнаружить, что точность у него при поиске проводки под напряжением не лучшая, бывает, что в режиме «металл» провод локализуется даже точнее. Плюсы цифровой индикации глубины при этом однозначно нивелируются. Ну, а когда Вы захотите пометить место найденного «сюрприза», то поймете, что уголков или отверстия для маркировки производитель не предусмотрел.

Вот такой парадокс — хотя в сравнении с ADA «Бош» выглядит простеньким «показометром», на практике он оказывается и удобнее, и точнее. Поэтому порядок мест в рейтинге лучших детекторов проводки выстраивается ожидаемо.

• «Деревянный» режим
• Хорошая точность при поиске металла

• Использование «Кроны» в качестве источника питания
• Не лучшая точность режима «проводка»

ЗУБР Профессионал DX-750

Это точная копия ADA Instruments, только голубой! В хорошем, естественно, смысле. Однако здесь в характеристиках указана возможность поиска «чернины» в стенах аж на глубине до 100 мм. К тому же он даже дешевле, пускай и немного. Но, тем не менее, баллы рейтинга мы выставим именно так, как Вы видите. Во-первых, говорим мы в первую очередь именно о детекторах проводки — а с поиском проводов у «Зубра» те же самые проблемы, что и у предыдущего участника. При этом детектирование цветных металлов у него хоть и лучше по бумаге (80 мм против 60), на практике разницы не видно. Но, если ADA Instruments — это хотя бы реально существующая и известная гонконгская фирма, товары которой продаются по всему миру, то «Зубр» — это, как обычно, якобы российский производитель, реальное происхождение товаров которого точнее, чем «где-то в Китае», не обозначить.

Профессиональные способы поиска скрытой проводки

Их действие основано на способности улавливать электромагнитные колебания без прямого контакта с системой. Провода должны быть под напряжением, так что не обесточивайте квартиру. Самые эффективные – детектор скрытой проводки, индикаторная отвертка и мультиметр.

Детектор проводки

Прибор позволяет отыскать проводку без вскрытия штукатурки. По принципу действия их делят на электромагнитные, электростатические и комбинированные. Первые «видят» только провода под напряжением от 1 кВт. Перед работой придется включить свет в комнате и электроприборы.  Электростатические проще и точнее. При необходимости выявляют точку разрыва.

Поиск поврежденного участка

Признаками наличия обрыва проводов является отсутствие напряжения в розетке (розетках) или не работающее освещение. Либо частичное исчезновение электричества в квартире.

Для начала нужно точно определить все элементы электропроводки, которые остались без напряжения. Для поиска потребуется:

• Подключая нагрузку ко всем розеткам без исключения или измеряя напряжение мультиметром, найти, какие из них не работают;
• Определить работоспособность освещения во всех комнатах, коридоре, кухне.

Чтобы определить поврежденный участок скрытой электропроводки, нужно найти, где произошел обрыв: между коробкой и розеткой, между двумя соседними коробками. Для этого на соединениях в коробках и розетках мультиметром измеряется напряжение. Проверить мультиметром проводники на целостность будет сложно из-за значительных расстояний между концами проводников.

Немного сложнее ситуация с освещением: обрыв может произойти как между коробкой и выключателем, так и между коробкой и осветительным прибором. Для точного поиска места повреждения понадобится однополюсный указатель напряжения (индикатор) – прибор, показывающий наличие «фазы».

Сначала вскрывается выключатель, проверяется наличие «фазы» на одном из его контактов при выключенном положении. Если прибор ее не покажет, то обрыв находится между коробкой и выключателем. Если «фаза» там есть, то определяется ее наличие на светильнике при включенном выключателе. Если прибор не покажет «фазу» ни на одном из проводов, повреждение нужно искать между коробкой и светильником.

Возникают ситуации, когда освещение не работает, «фазы» на выключателе нет, но она есть на светильнике. Это свидетельствует о том, что «фаза» с «нулем» поменяны местами. Прохождение фазного проводника в этом случае придется отслеживать от коробки к выключателю через светильник. Если до контакта выключателя она доходит, то повреждение – между ним и коробкой. Потом придется устранить эту проблему: найти место, где поменяны местами провода, затем – правильно соединить их. Иначе менять лампочки даже при отключенном выключателе опасно.

Инструменты для поиска обработки проводов

Сегодня существуют специальные инструменты, с помощью которых можно без труда обнаружить обрыв проводов в электрической системе:

№	Название инструмента	Характеристика
1.	Специальная отвертка	Это самое простое в использовании устройство. Кроме того, стоит она не так дорого. С помощью индикатора можно найти поврежденную зону, которая расположена в пределах 30 см от места диагностики.
2.	Трассоискатель	Он предназначен для поиска скрытого или же открытого кабеля, который находится под напряжением.
3.	Сигнализатор MS	Он одинаково реагирует на проводник тока и металлические элементы арматуры. За счет невысокой цены его можно часто использовать.
4.	Сигнализатор E121 («дятел)	С помощью этого устройства можно отыскать провод, который находится на глубине 7 см.

Для устранения неисправностей в электрической сети также необходимо подготовить, изоляционную ленту, пассатижи и острый нож. Для работы подойдет нож только с изолированной ручкой.

Поиск неисправности с помощью тестера

Если в квартире резко пропало электричество, то может использоваться тестер для определения подачи напряжение на счетчик. Если ток есть, то это означает, что обрыв произошел в квартире.

Вся проводка располагается в горизонтальном и вертикальном положении, ее повороты выполняются под прямым углом. Подобная схема значительно упрощает поиск проводников, которые ведут от розетки к коробке. Иногда для того, чтобы решить возникшую проблему, просто нужно заменить предохранители. Достаточно часто кабель перегорает в разводной коробке.

Детектор скрытой проводки

Наличие плана электросетей нужно, чтобы:

• не повредить электропроводку при навешивании стенных светильников, прикреплении картины, забивке дюбелей, предназначенных для крепления подвесной мебели (например, полок);
• правильно организовать перепланировку интерьера, например, переместить перегородку или дверной проём;
• рационально разместить мебель;
• безопасно выполнить ремонт;
• не получить электротравму при сверлении отверстия или забивке гвоздя;
• быстро определить место нарушения проводки.

Существуют устройства, предназначенные для обнаружения линий действующей проводки, и устройства, способные найти место нарушения без вскрытия штукатурного покрытия.

По принципу работы детекторные устройства бывают:

• электростатические (выявляют находящиеся под напряжением провода, по которым не пропускается ток);
• электромагнитные;
• металлодетекторы;
• комбинированные.

Детекторы (ИСП – индикаторы скрытой проводки) различаются по мощности, а также по наличию дополнительных функций. В быту редко возникает необходимость в чувствительных устройствах, которыми пользуются профессиональные электрики, и которые, к тому же, дороги. Хватит бытовых приборов с малым количеством функций, меньшей ценой.

Электростатические индикаторы отличаются простотой эксплуатации, бюджетностью, легко выявляют место разрыва кабеля в стене. Минусы – чувствительность прибора к наведённым помехам электромагнитной природы. Включённые в сеть компьютеры, микроволновки, роутеры, телевизоры сбивают работу электростатических аппаратов. Невозможно «прощупывать» статику, если стеновые конструкции армированы, или штукатурка набралась влаги.

Детекторы с электромагнитным принципом действия «обращают внимание» только на провода с текущим током. Недорогие ИСП менее чувствительны, способны «видеть» провода под нагрузкой не менее 1.5 кВт

То есть, если провода обеспечивают током люстры или иные светильники, таким аппаратом место проводки не выявить. Достоинство устройств — способность выявить расположение электрического кабеля с миллиметровой точностью.

Металлодетекторы одинаково «видят» цветные и чёрные металлы, поэтому сигнализируют о наличии скрытой арматуры, труб, гвоздей или кабелей. Поэтому такие ИСП редко используют в чистом виде, когда отыскивают местонахождение проводов.

Чаще детекторы металла применяют в качестве вспомогательной аппаратуры, если нужно подтвердить полученные иными датчиками неустойчивые слабые сигналы. Однако, если достоверно известно, что в стене нет иных метизов, можно использовать для поиска и эти индикаторы.

самодельный металлодетектор для поиска проводки

Дорогостоящие комбинированные детекторы рассчитаны на одновременное применение нескольких методов, поэтому результативнее других. Профессиональным электромонтажникам пригождаются и дополнительные функции, которыми оснащены комбинированные ИСП. Электропроводка пролегает под штукатуркой близко к поверхности, поэтому в быту часто хватает дешёвых статистических устройств для поиска проводов.

Простейшие бытовые устройства отличаются «простейшей» ценой, начинающейся с 5 долларов. Устройство имеет один датчик и звуковой, либо световой индикатор. Глубина их действия невелика, а степень чувствительности редко поддаётся настройке.

Приборы, которые в народе называются профессиональными, отличаются многофункциональностью и чувствительностью. Некоторые модели могут с точностью до 5 мм регистрировать электрокабели, лежащие на глубине 150 мм. Цена достигает 500-600 долларов.

Из бытовых детекторов популярны:

• Eltes Дятел Е121 («видит» провода, находящиеся под напряжением (!), скрытые слоем штукатурки толщиной до 2 см).
• Bosch Truvo (с индикатором-светофором, меняющим цвет с зелёного через жёлтый на красный, указывая металл, мигающим над проводами под напряжением, горящим ровно над метизами). «Видит» металл, заглублённый до 70 мм, провода, прикрытые штукатуркой слоем 5 см.
• Китайские индикаторные отвёртки.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

• звуки;
• световой сигнал;
• отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

Знать расположение трассы электросети должен каждый владелец жилья

В большинстве случаев к поиску схемы расположения электрокоммуникаций в доме владельцы прибегают, когда уже возникли проблемы.

Между тем, об этом следует подумать и в других случаях:

Перед перепланировкой жилища

Во время перестройки помещения, при изменениях его конфигурации необходимо брать во внимание расположение электросети, чтобы не обесточить квартиру или дом. При установке светильников, навешивании картин, полок или натяжных потолков. При установке светильников, навешивании картин, полок или натяжных потолков

При установке светильников, навешивании картин, полок или натяжных потолков

При проведении любых настенных работ нужно знать, где пролегает проводка, чтобы не повредить ее гвоздем или не просверлить.

Часто повреждение проводки происходит во время установки подвесных потолков. Углы, за которые крепится потолок, присоединяют к стене на саморезы, и часто эти крепления попадают на линию электропроводов.

После приобретения жилья

Схему расположения электроцепи необходимо иметь каждому хозяину. Поэтому ее следует составить незамедлительно после приобретения нового помещения. На плане должны быть указаны трассы электрокоммуникаций и точки расположения выключателей, розеток и распределительных коробок. В дальнейшем схема пригодится при расстановке мебели и во время проведения ремонта.

Как сделать прибор обнаружения проводки своими руками

Схема и внешний вид искателя на операционном усилителе

Чтобы сделать домашний бесконтактный определитель проводки, понадобится:

• 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
• светодиод красного цвета;
• резистор сопротивления 1kOm;
• медная проволока 0,5 мм изолированная;
• коннектор с батарейки крона.

Порядок сборки:

1. Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
2. Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
3. Когда схема готова, берется батарейка крона и подсоединяется к коннектору.

Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.

Когда тестирование или проверка окончены, схему отсоединяют от батарейки.
