Самостоятельное обнаружение обрыва в скрытой проводке

Причины, по которым происходит обрыв проводов

Нередко так происходит, что человек не понимает, по какой причине это вообще происходит, виня все что угодно, только не себя. Тем не менее, чаще всего причиной обрыва является как раз человеческий фактор.

Иногда случается так, что обрыв происходит по той причине, что на этом месте в какой-то момент уже была выполнена скрутка. Несмотря на то, что скрутка способна служить долгое время, со временем происходит так, что провод начинается серьезно греться, что в итоге и становится причиной обрыва, а иногда и вовсе к пожару. По этой причине ни в коем случае нельзя выполнять скрутку самостоятельно, если уж и возник обрыв, то лучше всего произвести полную замену провода.

Кроме всего прочего не стоит забывать о том, что нередко причиной обрыва является сверление дрелью, а также забивание гвоздей в стену, где, собственно говоря, и проходит провод. Вне всякого сомнения, для того, чтобы понять, что причиной пропажи света является гвоздь, совершенно необязательно обладать сверхъестественными способностями, чтобы понять причинно-следственную связь. Тем не менее, стоит выделить тот факт, что нередко так происходит, что человек лишь слегка задевает гвоздем провод. В такой ситуации моментально свет может и не погаснуть, но через какое-то время свет пропадет. Что же делать в такой ситуации? Как отыскать то место?

Ну и конечно же нередко, а скорее даже очень часто причиной обрыва является старение проводов. Рано или поздно это происходит в обязательном порядке и вот здесь уже определить, где произошел этот самый обрыв практически невозможно без определенных возможностей и навыков.

Металлоискатель

Перед выполнением каких-либо строительных работ, бывает полезно просканировать стены на наличие какого-либо металла внутри. Это могут быть как элементы строительных конструкций, так и результат халтуры строителей: арматура, электропроводка или что-нибудь еще. Этот прибор имеет среднюю сложность сборки.

Глубина поиска: маленький гвоздик обнаружит на глубине до 5 мм, трубу для воды – до 200 мм, электрические провода – 20–30 мм.

Схема такая: VT1 – генератор частоты (100 кГц), VT2 – детектор, VT3, 4 – индикация. Катушки генератора намотаны на сердечнике из феррита. Диаметр стержня – 8 мм, первая катушка(L1) –120 витков, вторая (L2) – 45. Марка провода – ПЭВТЛ 0,35.

https://youtube.com/watch?v=zNSVKAwadZw

Теперь о том, как его наладить. Делать это нужно подальше от металлических предметов (не забудьте снять с руки часы). Подстроечными резисторами R3 и R5 нужно так настроить прибор, чтобы генерация почти срывалась (свечение светодиода неравномерное и яркость очень низкая). После этого настраивают только R3, чтобы излучатель погас. Когда все сделано, переходим к следующему этапу: берем кусочек металла (можно пятикопеечную монету), и обоими резисторами добиваемся максимальной чувствительности.

Такую подстройку желательно проводить время от времени. Для удобства можно вывести регуляторы на корпус металлоискателя.

Как результат: когда антенна будет двигаться вдоль металлического предмета, светодиод будет мигать.

Приведенные выше примеры показывают, что такой детектор – это вещь, которую необязательно покупать в магазине. При большом желании и некотором опыте, все это легко собирается своими руками и неплохо справляется с поставленными задачами. Теперь можно смело делать дома ремонт, не боясь вбить гвоздь не туда, куда нужно!

Основные причины поиска

Существует множество причин для того, чтобы самому искать скрытую электропроводку в бетонной стене.

Чаще всего проблема возникает в таких случаях:

• Перепланировка квартиры. К примеру, Вы решили вырезать дверной проем в другом месте, но не знаете, где именно проходят токоведущие жилы.
• Обрыв цепи. Одна из наиболее болезненных причин, т.к. в этом случае Вам потребуется не только найти электропроводку в стене, но и место обрыва нулевого либо фазного провода.
• Необходимость просверлить перегородку. Вдруг придется подключить настенное бра либо повесить телевизор на стену.
• Интерес к существующим коммуникациям. Если Вы только купили новое жилье и не имеете представления о том, какой кабель и как именно проходит по стенам и потолку, где установлена распределительная коробка и т.д.

В этих все случаях можно вызвать мастера, который даст Вам точное представление о линии электросети, а можно попробовать самостоятельно осуществить поиск проводки в стене. Отдаете предпочтение второму варианту? Тогда смотрите дальше, как определить расположение провода под плиткой, гипсокартоном и другими видами отделки.

Дедовские методы

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку:

1. Если намечается капитальный ремонт. Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.
2. Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.
3. Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Обращаем Ваше внимание на то, что методы, где используются микрофон и приемник имеют довольно высокую погрешность в 15 см. Именно поэтому, опираясь на сигналы данных устройств лучше подстраховаться и еще немного отступить, чтобы не получить поражение током!

Лайфхак с индикаторной отверткой

Лайфхак с индикаторной отверткой

1 Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

• отсутствие нуля или фазы;
• одновременное отсутствие и фазы, и нуля;
• появление искр;
• короткие замыкания;
• регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Видео о детекторах и методах поиска скрытой проводки

Видео: Поиск скрытой проводки (Дятел)

• Маркировка проводов и кабелей по цвету
• Светодиодные ленты и причины их перегорания
• Правда о светодиодных лампах их качестве
• Высота установки розеток и выключателей, ГОСТ и евростандарт
• Почему отключается автоматзащиты УЗО
• Что такое УЗО и как оно работает
• Как повесить люстру правильно
• Как установить и подключить интернет розетку, телевизионную розетку и телефонную
• Как установить и подключить точечные светильники правильно
• Как установить и подключить люстру потолочную правильно
• Как установить и подключить выключатель скрытой — открытой проводки
• Схема подключения электрической плиты

• 3D проекты квартир
• Дизайн квартиры
• Видео по ремонту
• Все о ремонте
• Двери
• Окна
• Потолок
• Стены
• Гипсокартон
• Штукатурка и шпатлёвка
• Мебель
• Другое о ремонте
• Пол
• Выравнивание пола
• Цементная стяжка
• Сухая стяжка пола
• Полусухая стяжка
• Наливной пол
• Все по сантехнике
• Водопровод
• Ванна, душ
• Отопление
• Смесители
• Унитаз
• Все по электрике
• Вентиляция
• Электропроводка
• LED в быту
• Разные статьи
• Ремонт дачного дома
• Стройматериалы
• Инструменты
• Строительные материалы
• Калькуляторы строительные
• Вопрос-ответ
• Топ обзор
• Новости

Причины обрыва проводов

Причиной повреждения электрического провода может стать некачественный или слишком тонкий кабель, нарушение технологии монтажа, повреждение при выполнении ремонтных или строительных работ, перегрузка сети и т.д.

На неисправность в работе электросети могут указывать такие моменты, как:

• Искрение;
• Частое срабатывание автомата на щитке;
• Короткое замыкание;
• Отсутствие фазы.

Рассмотрим классы обрывов в таблице:

№	Класс	Краткая характеристика
1	Первый	50% от всех неисправностей приходится именно на этот тип. Обрыв происходит в местах соединения проводов, их подключения к розеткам, электрощитам, выключателям.
2	Второй

Если, например, при выполнении ремонта забили гвоздь в провод, то это может привести к короткому замыканию.

3
Третий
В 20% случаях происходит обрыв проводов без постороннего вмешательства. Он может возникнуть вследствие износа провода, обрыв проводов в работе или перегрузки сети.

Как определить проводку в стене

Задача обнаружения проводки в стене и некоторых других строительных конструкциях неизбежно встает при проведении как элементарных работ по сверлению, так и при более сложных ремонтных процедурах (штробление, снос стен и т.д.).

Для типовых построек, а так же при наличии схемы электропроводки помещения указанная задача значительно облегчается. Проведение ремонтных работ в помещениях нетиповых зданий или в помещениях с ранее измененной проводкой (с перенесенными розетками, выключателями и т.д.) таит опасность повреждения проводов.

В самом простом случае это может привести к отключению электричества на линии автоматами или УЗО. Наиболее неприятным последствием может стать поражение человека электрическим током.

Методы определения расположения проводки

Найти проводку в стене можно несколькими способами.

Теоретические способы:

• ориентироваться на существующую схему проводки (которая, как показывает практика, может не всегда соответствовать действительности);
• предполагать, что проводка выполнена согласно ПУЭ и ее трассы пролегают горизонтально и вертикально относительно распределительных коробок, розеток, выключателей.

Подобные предположения применимы для типовых построек, однако так же не дают гарантий, что в других местах стены не проходит тот или иной провод. Практические способы помогают определить фактические места прохождения проводов, а в некоторых случаях и глубину их залегания.

Существуют примитивные, но относительно эффективные народные способы, такие как использование микрофона, слухового аппарата, элементарных самодельных транзисторных устройств и т.п. При существовании нагрузки в цепи все они реагируют на изменение электромагнитного поля вблизи проводов, что позволяет обнаружить проводку в стене.

Наиболее точно найти проводку в стене помогают современные трассоискатели (кабелеискатели, детекторы металла). Принцип действия таких устройств так же основан на улавливании колебаний электромагнитного поля в цепи под нагрузкой, или улавливании колебаний создаваемых в цепи без нагрузки при подключенном в нее специальном генераторе импульсов.

Устройства для определения проводки в стене стоят от нескольких сотен рублей (простые – для бытовых нужд) до десятков тысяч (профессиональные, с множеством дополнительных функций).

Обзор моделей

Из популярных моделей, представленных на рынке, стоит выделить детектор скрытой проводки СЕМ LA-101. Недорогой, но позволяющий довольно точно определить место залегания кабелей, проходящих на глубине до 5 см, он, кроме этого, способен обнаруживать места обрыва и определять наличие контакта между двумя точками цепи.

CEM LA-1014 – более продвинутая модель от рассматриваемого производителя, обладающая функциями мультиметра. Большинство устройств, позволяющих определить проводку в стене, являются универсальными – с возможностью обнаружения различных металлов, древесины, пустот и т.д,

DEFORT DMM-20D-RF – один из недорогих универсальных детекторов, который, кроме функций по обнаружению, оснащен еще и лазерным дальномером с уровнем.

К распространенным полупрофессиональным (стоимостью до 4000 рублей) устройствам для обнаружения проводки в стене можно отнести CONDTROL Wall Pro и BOSCH GMS 100 M. Оба они способны четко определять провода находящиеся под напряжением на глубине до 5 см.

Данные модели и их аналоги по модельному ряду популярны среди строителей и ремонтных бригад благодаря своей надежности и высоким измерительным характеристикам.

Как найти проводку в стене без прибора

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку.

Если намечается капитальный ремонт.

Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

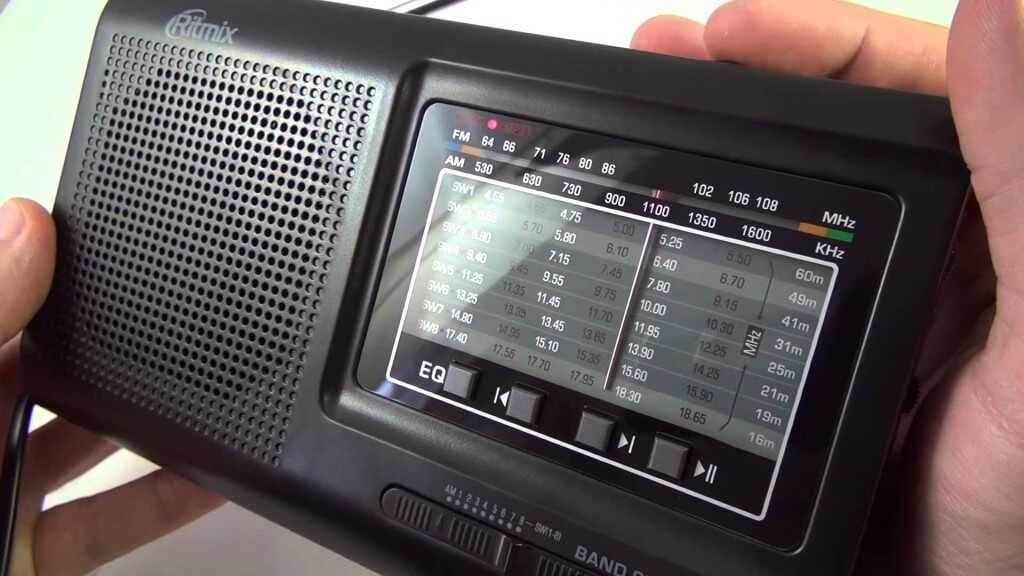

Радиоприемник.

Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.

Использование микрофона на магнитоле.

Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Как найти обрыв провода в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не слишком часто, но заставляет потратить массу времени, нервов и сил на ее поиск и устранение. Ощутимо она ударит и по карману, ведь надо найти в стене поврежденный участок, добраться до него, отремонтировать и заделать снова.

За эту работу придется отдать специалисту ощутимую сумму. Сэкономить можно в том случае, если с поиском и устранением неисправности вы сможете справиться самостоятельно. Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

• Перед тем, как искать место повреждения кабеля, обесточьте проводку.
• Иногда для снижения уровня сопротивления изоляцию провода прожигают.
• Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
• Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Если в такой сети случится обрыв, то трассоискатель по сигналу с маячка поможет быстро найти место неисправности. Это позволяет сэкономить значительное время и быстро восстановить работоспособность электропроводки.

• Акустический метод определения обрыва в скрытой проводке предполагает наличие:
• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора.

Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу.

Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

• сверление дыр в стене;
• некачественная установка проводки на этапе строительных работ;
• проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

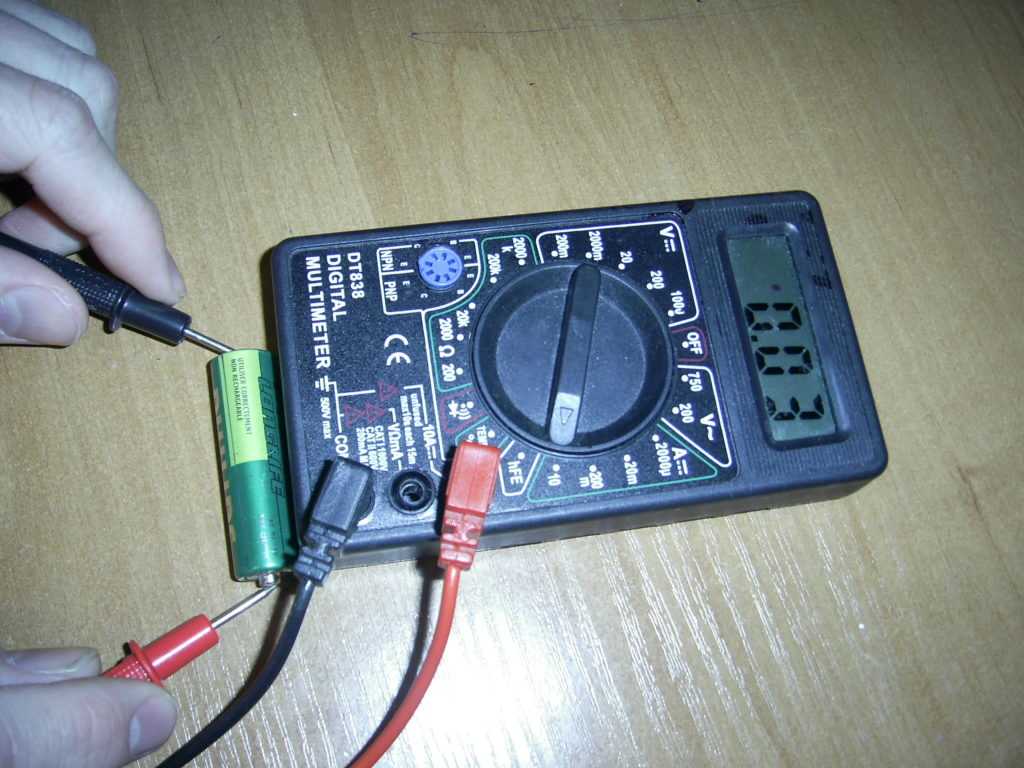

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс»

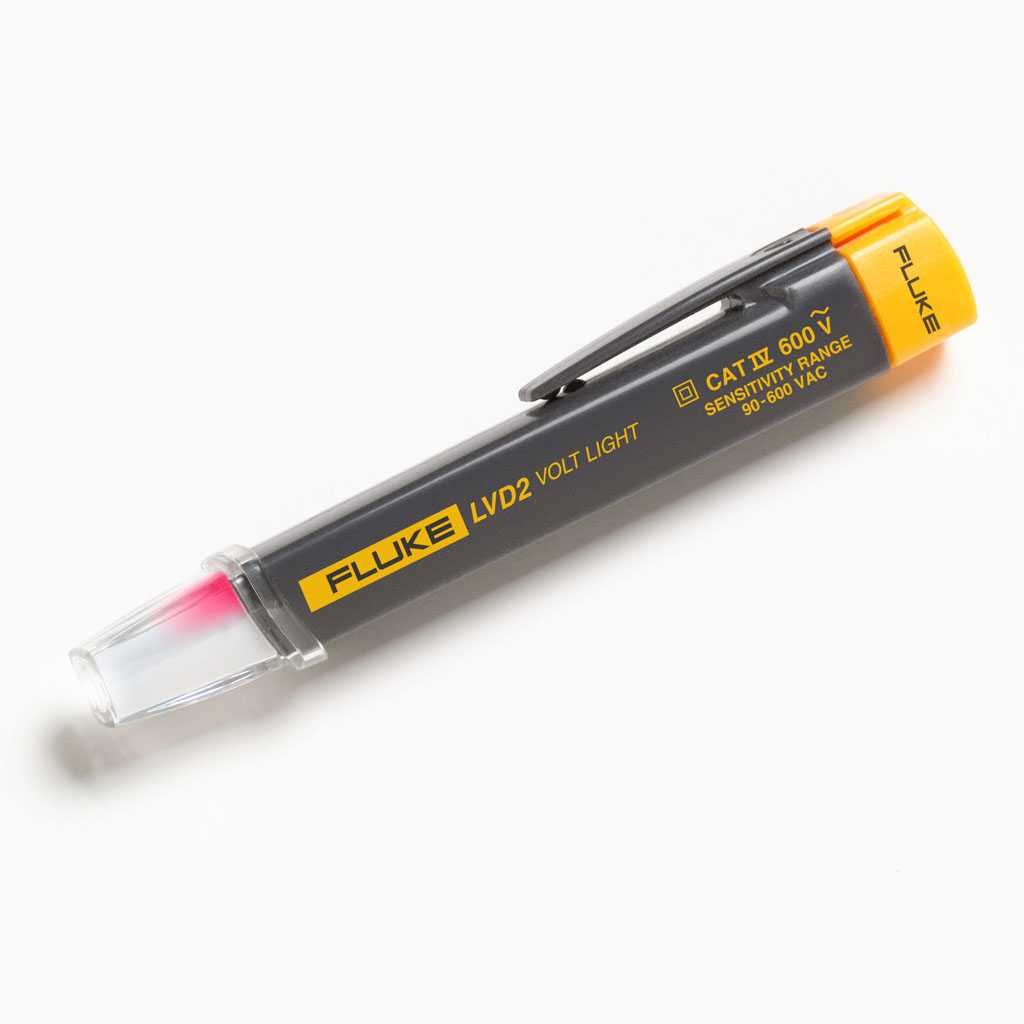

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Когда может потребоваться информация о расположении проводки?

Во время ремонта часто требуется сверление стен, и вот здесь скрытая проводка становиться проблемой, особенно если кабели укладывались давно и плана электрификации помещения просто нет.

Чтобы не повредить проводку во время проведения работ, следует знать ее расположение.

В целом такая информация может потребоваться в случае:

• Перепланировки электрификации помещения (изменение расположения розеток, выключателей и т. д.);
• Перепланировки самого помещения (проделывание новых проемов – дверных, оконных);
• Возникновения проблем с проводкой (обрыв или КЗ);
• Улучшения интерьера путем навески различных приборов и мебели на стены.

В случае замены знать расположение проводки и не обязательно, поскольку старая все равно будет извлекаться, поэтому сеть дома обесточивается, а далее провода просто выдергиваются из штробов (они обычно заштукатурены, и выдернуть их несложно), после чего схему будет отлично видно.

А далее уже владельцу решать, укладывать новый кабель в старые штробы или нарезать новые.

Информация о расположении проводки в стенах чаще всего требуется при проведении сверлильных работ.

Далее рассмотрим, что можно сделать, чтобы определить, где проходят кабели в стене, если планировки помещения нет.

Поиск электропроводки в профилактических целях

Рекомендуется составить подробную схему электропроводки при покупке нового жилья

Как показывает практика, чаще всего жильцы дома или квартиры приступают к поиску проводов в стенах лишь с появлением проблем. Однако в профилактических целях также следует знать расположение магистрали.

При приобретении нового жилья рекомендуется создать подробную схему расположения проводки, чтобы во время ремонта не повредить ее целостность. Составить план перед реализацией задуманной перепланировки

Чрезвычайно важно учитывать расположение электрокоммуникаций, когда совершаются любые манипуляции даже с межкомнатными стенами. При навешивании аксессуаров, бра и картин также важно знать, где проходят токопроводящие жилы, в противном случае забивание гвоздей становится причиной неприятностей.

Чтобы воссоздать путь электротрассы, рекомендуется использовать один из способов поиска мест обрыва, либо попросить схему у прошлых владельцев, если она сохранилась

Чтобы воссоздать путь электротрассы, рекомендуется использовать один из способов поиска мест обрыва, либо попросить схему у прошлых владельцев, если она сохранилась.

Выводы

Сбор лома цветных металлов набирает популярность, ведь металлическое вторсырье ценилось во все времена. Как утверждают люди, занимающиеся сбором несколько лет, такая деятельность затягивает и увлекает, а коп цветного металла становится для многих оригинальным хобби.

Чтобы выгода от копа и сдачи лома цветных металлов была максимальной, необходимо соответствующее оборудование (металлоискатель, магнит) и знание свойств цветмета, плюс желание и стремление заработать.

Подробнее о том, как происходит поиск цветного металла в этом видео:

Выполняя строительные и дорожные работы по благоустройству территории, требуется удостовериться в том, что под землёй нет кабелей, находящихся под напряжением. Поскольку кабельные линии находятся на глубине от 0,5 до 1 м, то повредить их легко. Какими могут быть последствия – это ясно без слов. По закону, карты, на которых помечено месторасположения кабелей, должны находиться у соответствующих служб. К сожалению, в настоящей жизни их найти сложно, а в отдельных ситуациях – невозможно. Кроме того, коммуникационные системы обычно прячутся под газонами и покрыты толстым слоем асфальта или бетона, что создаёт проблемы в их поисках.

Если вам интересно месторасположения и глубина залегания кабеля, даст ответы на все вопросы. В работе используем проверенные методы и европейское и американское оборудование, что позволяет нам определить расположения кабеля с точностью до сантиментра.
