Подключение теплого пола к терморегулятору: пошаговая инструкция плюс схемы

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика.

Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб.

Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля.

Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см.

После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателяи через контактор(пускатель).

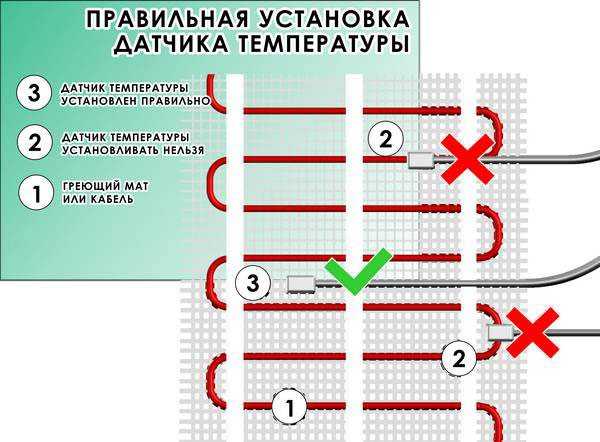

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент!Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

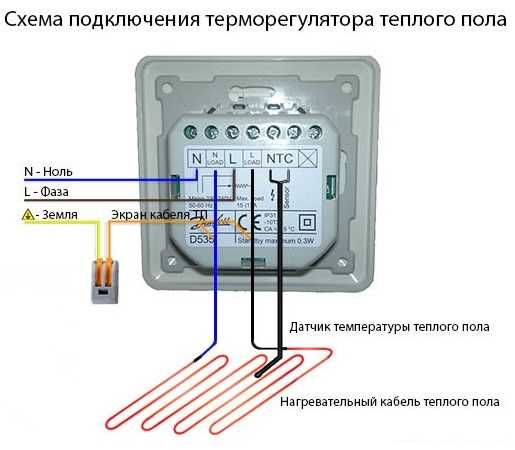

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого полаи самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

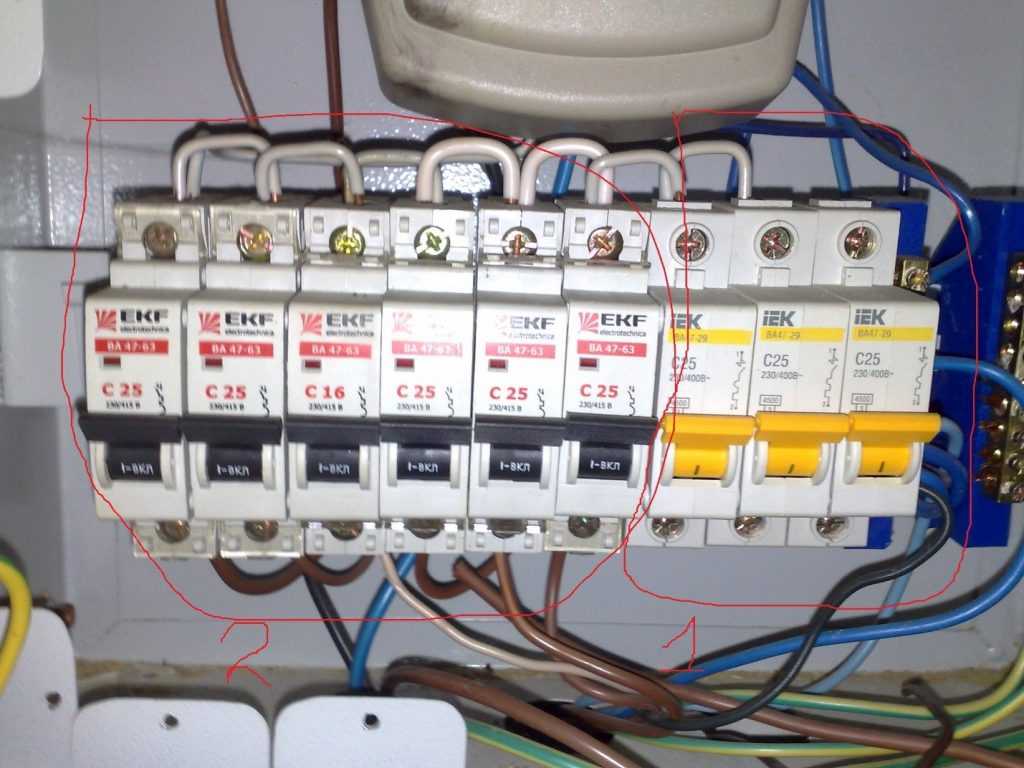

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Погрешность определения температуры

Обратите внимание, что температура непосредственно на выносном датчике всегда будет выше, чем температура в комнате, которую на своем табло показывает регулятор

Это связано с глубиной залегания датчика в стяжку.

Обычно эта дельта, между t на поверхности пола и t внутри стяжки, не превышает 5-7 градусов.

На дисплеях электронных приборов можно увидеть оба параметра, а вот в механических устройствах с колесиком, зачастую по окружности даже не прописывают градусы, а указывают только цифры 1-2-3 и т.д.

При пяти цифрах одно деление соответствует примерно 8 градусам.

Градусы не указываются с определенной целью, дабы не запутать пользователя. Выставишь на корпусе термостата +25С, а комнатный градусник в квартире будет показывать всего +20С.

У большинства сразу же возникнет вопрос, почему регулятор работает с такой погрешностью? Не поломался ли он?

Нет, с ним все в порядке. В данном случае до +25С прогревается датчик в полу, а не воздух в помещении. Именно поэтому производители в механике и указывают просто цифры, дабы вы, ориентируясь только на свои ощущения, могли подобрать наиболее комфортный для себя режим.

Если же на вашем механическом термостате указаны именно градусы, это означает, что он главным образом работает и ориентируется на собственный датчик температуры воздуха, встроенный в корпус.

Тот, что подключается к нему извне и прячется в стяжку, играет только роль защиты кабеля от перегрева.

Питание 220В заводите на клеммы L и N через УЗО с током утечки не более 30мА.

Схема подключения теплого пола напрямую через терморегулятор разных производителей однотипна и выглядит следующим образом.

Подготовительный этап

Виды настилов

Электрических полов есть некоторое количество видов:

Кабельный настил. Это система разогревательных кабелей, оборудованных терморегулятором;
Настил на базе термомата. Это система линий, сложенных в изоляцию, произведенную в облике мата. Терморегулятор – обязательный компонент для нагрева пола;
Инфракрасный настил. В основном его называют нагревательной пленочкой, которая выстилается под пол. Как вариант, имеет возможность быть сделана в облике панно и смонтирована на стену.

Плюсы и недочеты

Водяного пола

Однако в то же время таковой настил трудно устанавливать, а потребность подключения к водоснабжению понижает, а то и вполне ликвидирует вероятность его установки на нижних этажах построек.

Все заключается в том, что уровень пола ниже значения системы водоснабжения. Потому, чтоб жидкость в полу была неизменной температуры, её необходимо сливать в водяную систему снабжения и получать очередную порцию горячей воды.

Для всего этого устанавливается насос, который и станет перегонять воду из труб пола в систему водоснабжения. Для верного функционирования пола нужно, чтоб в общедомовой системе поддерживалось постоянное давление, и соединение пола с системой было четким.

Электропола

Электрические полы имеют такую отличительную черту, как простота монтажа и минимальное количество девайсов. Однако имеется и значимый недочет – огромное потребление элекстричества. Как вывод, электрические полы, как правило, используют в виде дополнительных обогревательных систем. Потому на данный недочет разрешено особенного внимания не уделять.

Готовим все необходимое

Комплектование пола:

Котел для подогрева воды. Применяется в личных жилищах, может быть использован в квартирах;
Насос. Может быть использован и для закачки воды в трубы пола, и для возврата её либо в систему, либо в котел;
Трубы для подачи воды в настил;
Трубы пола;
Коллектор. Приспособление, предназначенное для регулировки полов
Соединительные составляющие, фитинги и прочее.

Пресс-фитинг – тройник с переходом на внутреннюю резьбу, работает для присоединения к металлопластиковым (металлополимерным) трубам и трубам из сшитого полиэтилена – вещества системы, имеющего внешнюю резьбу.

Трубы при монтаже могут использоваться железные, однако их использование значительно затрудняет и приостанавливает создание контуров. Проблема в том, что трубы в таких полах укладывают в облике силуэтов, петель, а никак не сообразно по периметру.

Поэтому более удобный вариант – применять полипропиленовые, либо полиэтиленовые. Крайние трубы важнее, так как в отличие от полипропиленовых труб, у них маленький процент расширения.

Коллектор – разветвитель, патрубок. К нему включаются контуры нашего пола. Традиционно используют два таковых патрубка. Один – для подачи, а второй – для сбора.

Установка инфракрасного теплого пола

Пленочный теплый пол можно устанавливать в любом помещении. Смонтировать такой пол своими руками может любой, который имеет навыки работы по схеме.

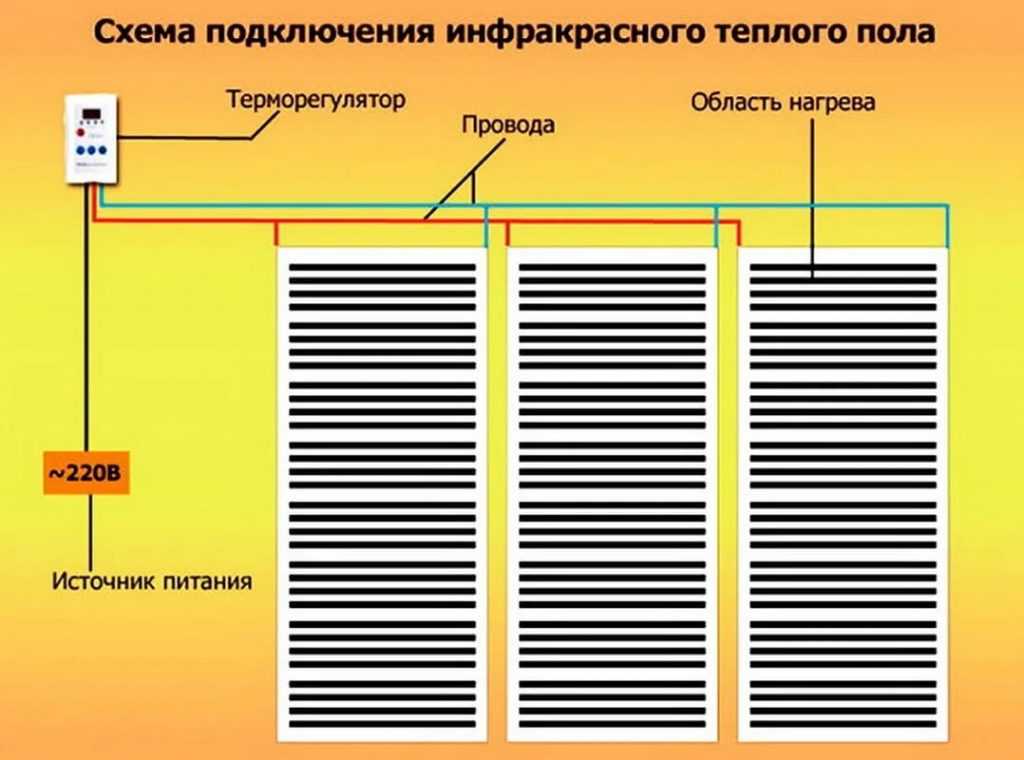

Для правильного подключения пленочного инфракрасного теплого пола надо подобрать качественную продукцию. Первым делом из оборудования для теплых полов понадобится подложка, для которой используют рулонную фольгированную теплоизоляцию пенофол с толщиной 3-4 мм.

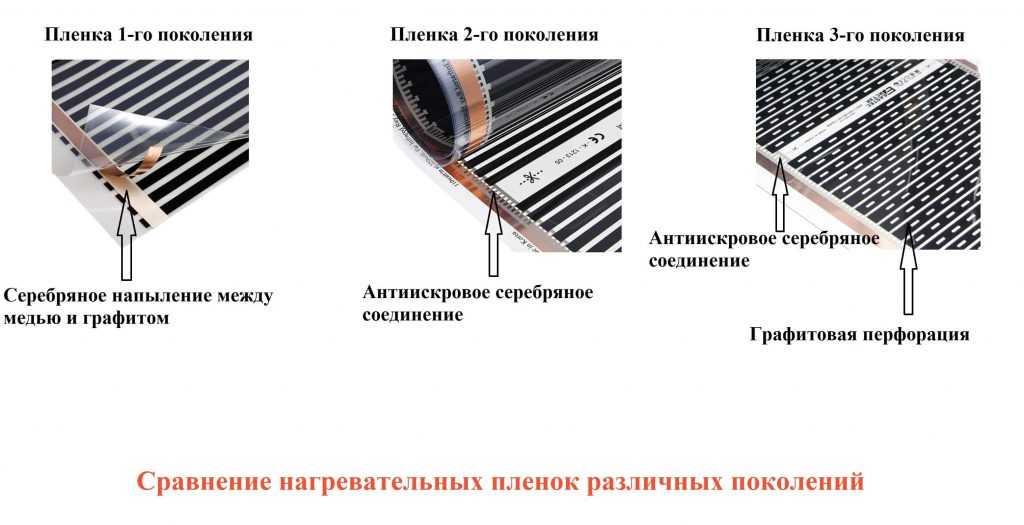

Есть два типа термопленки с мощностью:

150 Вт/м2. Подходит для обустройства дополнительного или местного обогрева.
220 Вт/м2. Такой материал применяют для основного источника тепла.

Управлять вручную инфракрасным пленочным обогревом пола неэффективно, необходимо процесс автоматизировать с установкой терморегулятора вместе с датчиком температуры.

Подключают детали теплых полов многожильным медным кабелем ПВЗ с сечением 1,5-2,5 кв. мм.

При подсоединении обязательно надо изолировать свободные контакты битумной изоляцией.

Чтобы защитить от попадания влаги к проводам используются такие виды подложек:

для ламината и паркета понадобится полиэтиленовая пленка или специальная мембрана;
под ковролин и линолеум можно стелить фанеру или ОСП;
под кафель нужны гипсоволокнистые листы.

Основание под подложку должно быть ровным, для выравнивания заливают бетонной стяжкой.

Теплоизоляционный материал раскатывают стороной с фольгой, крепят степлером или двусторонним скотчем, а отдельные полосы соединяют скотчем.

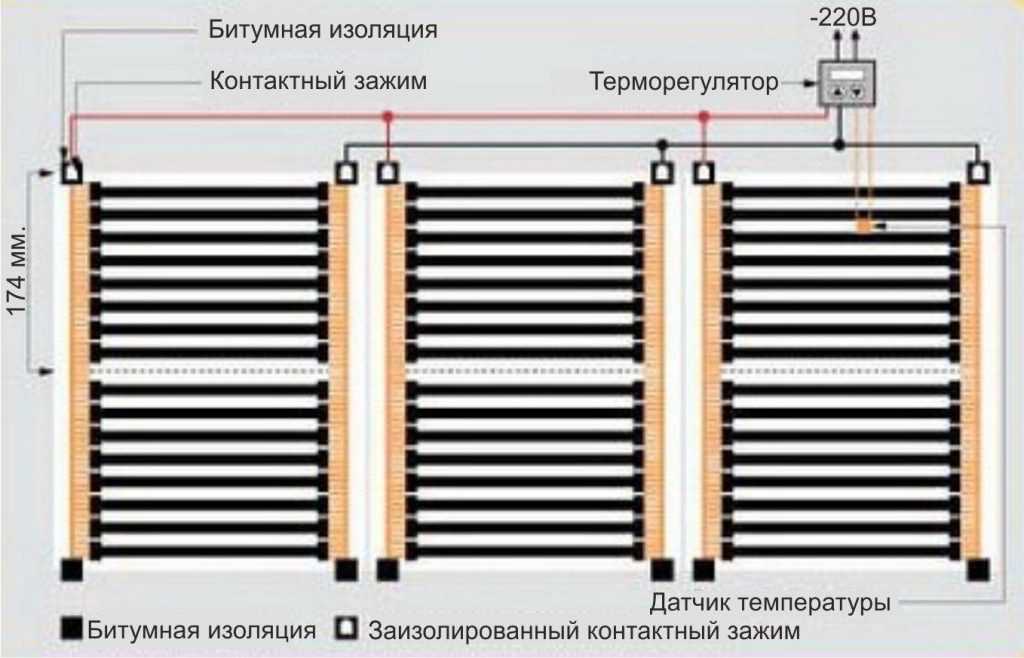

Нагревающую пленку потом надо разложить вниз с медной полосой, соединяют детали по схеме параллельно. При выходе из строя одного из элементов остальные будут функционировать.

Контактными зажимами фиксируются провода, места соединения проводов с медными контактами в местах среза.

Как установить термодатчик? Он закрепляется на нижней стороне термопленки под графитовой полосой, а к прибору подключают проводку, установив его на монтажную площадку.

Подключение инфракрасного теплого пола выполняется после всех процедур. Установка пленочного теплого пола под ламинат и ковролин не требует бетонной стяжки.

Установившие теплые полы пользователи оставляют только положительные отзывы.

Монтаж теплых полов любого типа в Москве выполняется под ключ, можно заказать в интернете.

Заливаем стяжку и укладываем финишное покрытие

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Удачной работы!

Оптимальная схема подключения терморегулятора

Для подключения терморегулятора тёплого пола, рекомендуется использовать стандартную электротехническую схему, которую предлагает большинство профессионалов:

С оборотной стороны прибора имеется клеммная коробка с отверстиями для проводов, на которой подписана каждая точка подключения, согласно международным правилам маркировки.

Имея под рукой чертёж, каждый новичок может разобраться, где подключается фазная или нулевая жила, заземлитель силового провода, а также сенсоры слаботочного датчика температуры.

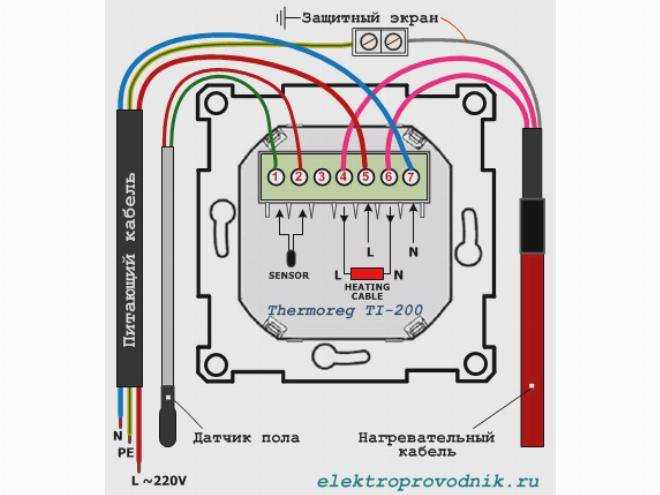

Стандартный терморегулятор оснащается клеммной коробкой на 7 контактов, каждый из которых ведёт к собственной жиле и снабжается фиксирующими винтами.
1-й контакт помечается латинской буквой L, что означает фазу силового кабеля.
2-я клемма маркируется буквой N, и означает нуль. Каждый провод под основной изоляцией оснащается цветной оплёткой медных жил, по которым легко определить фазу и нуль.

3-й и 4-й контакты также предназначены для силового кабеля. Который отходит к элементам тёплого пола, обозначаются буквами L1 и N1, соответственно, что символизирует фазу и нуль.
5-я клемма, как правило, предназначена для резервного включения заземляющего кабеля и не маркируется на схеме, либо обозначается в виде ортогонального пересечения двух линий.
6-я и 7-я клеммы маркируются словом Sensor, и в них подключается сигнальный слаботочный провод. Данный проводник предназначен для передачи сигнала на терморегулятор от датчика температуры.

Вне зависимости от напряжения на жиле, каждый провод также имеет нулевую и фазную жилу, вследствие чего маркировка для сигнального кабеля также полностью совпадает с инструкцией по подключению силовых проводов.

При подключении нужно строго соблюдать порядок присоединения жил, так как ошибки при замыкании нулевой клеммы на фазном кабеле могут привести не только к короткому замыканию, но и к оплавлению контактов или поражению электрическим током.

При выполнении подключения, контроля работоспособности и пуско-наладки оборудования, потребуется наличие определённых навыков в электротехнических работах. Если владелец недвижимости не уверен в правильности выполнения работ, рекомендуется обратиться к профессиональным монтажникам, которые выполнят всю работы быстро, качественно и предоставят продолжительную гарантию на результат.

Кроме того, при работе с силовой кабельной продукцией, необходимо следовать правилам техники безопасности. Во время проведения работ, нужно пользоваться диэлектрической обувью, перчатками и защитными очками, которые предохраняют глаза от попадания искр. Кроме того, при разборке любого электротехнического оборудования, рекомендуется применять отвёртки-тестеры, которые точно определяют наличие фазы на проводнике.

Температурные требования к теплым полам

Согласно строительным нормам и правилам СНиП, температура поверхности пола не должна превышать допустимые показатели.

Наименование зоны	°С
Детская комната	24
Гостиная, спальня и кухня	26
Паркетные полы, ковровое покрытие	27
Коридор	30
Ванна с санузлом	33
Краевые зоны помещений	35

Максимальные показатели температуры пола нельзя превышать по двум причинам:

Контакт ног с сильно нагретой поверхностью вызывает венозное расширение вен.
От перегрева портится напольное покрытие (дерево рассыхается).

Применение системы ВТП в жилых помещениях допускается с температурой теплоносителя не выше 55 °С.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Как правильно выбрать терморегулятор теплого пола

Сейчас существует большой выбор регуляторов теплого пола

Чтобы приобрести качественный и надежный терморегулятор, в первую очередь нужно обратить внимание на марку производителя. Лучше взять прибор от известного проверенного производителя, предоставляющего гарантии качества товара

Например терморегуляторы марки «devi» имеют ряд преимуществ, они просты в использовании, 5 возможных температурных режимов выставляются при помощи одной ручки регулирования температуры.

Регулятор теплого пола французской марки «legrand» характеризуется большим количеством всевозможных опций. С его помощью обеспечивается максимальная точность поддержания необходимого температурного режима на протяжении длительного времени, имеется 4 уровня температуры, вся необходимая информация отображается на дисплее. Термостат марки «energy» получил свою популярность благодаря возможности быстро и просто настроить систему подогрева «под себя».

Многие модели регуляторов температуры теплого пола совмещают в себе сразу несколько функций, из которых можно выбрать оптимальный вариант, который подойдет именно Вам.

Также немаловажным фактором при выборе термостата является предназначение самой системы подогрева полов. Если Вам просто нужно подогреть пол до определенной температуры, то можно взять более простой регулятор.

Если же Вы хотите иметь возможность выставлять регулятор теплого пола по времени, чтобы температура пола и воздуха в помещении прогревалась к Вашему приходу с работы, то лучше выбрать программируемый регулятор.

Обычный выносной датчик измерения температуры монтируется непосредственно в пол. Более точным считается инфракрасный датчик, который устанавливается на стене. Если же пол является основным источником тепла в помещении, то лучше будет приобрести терморегулятор теплого пола с двумя датчиками, который будет контролировать одновременно и температуру на поверхности пола и воздуха в комнате.

Монтаж электрического теплого пола

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Расчет количества терморегуляторов

Возможно в вашем доме будет несколько помещений, в которых будут монтироваться теплые электрические полы. В этом случае целесообразно предусмотреть монтаж отдельных терморегуляторов и датчиков температуры к каждому контуру отопления. Это позволит избежать дополнительных нагрузок на электросеть

Особенно важно это в том случае, если у обогреваемых помещений имеются разные режимы эксплуатации. Так жилое помещение может обогреваться только во время сна, а ванная – только в период ее использования

При раздельном монтаже терморегуляторов необходимо предусмотреть монтаж индивидуальных температурных датчиков на каждое обогреваемое помещение.

Как подключить терморегулятор к инфракрасному плёночному тёплому полу

Принцип работы плёночного инфракрасного тёплого пола кардинально отличается от греющего кабеля. Для подкисления терморегулятора, необходимо рассмотреть устройство всей конструкции отопительного прибора в комплексе:

Силовой провод протягивается от щитка, при установке отдельного автомата, либо от распаечной коробки общедомового кабеля.

Для подключения плёночного пола, рекомендуется использовать кабель 2 х 2,5 мм, но при помещении с площадью не более 15 м2, достаточно приобрести провод 2 х 1,5 мм.
Плёночный тёплый пол должен монтироваться таким образом, чтобы его медные жилы были направлены вниз.
В стене монтируется подрозетник, а плёночный пол раскатывается под чистовым покрытием в нужных местах, согласно проекту.
После раскатки мата, на расстоянии 0,5 – 1,5 м от стены, устраивается термодатчик, провод от которого прокладывается в штробе вместе с силовым питающим кабелем тёплого пола.

К фазным и нулевым шинам присоединяется подводящий и питающий кабели, а к слаботочным клеммам – две жилы сигнального провода.
Плёнка мата фиксируется к поверхности чернового пола строительным скотчем.

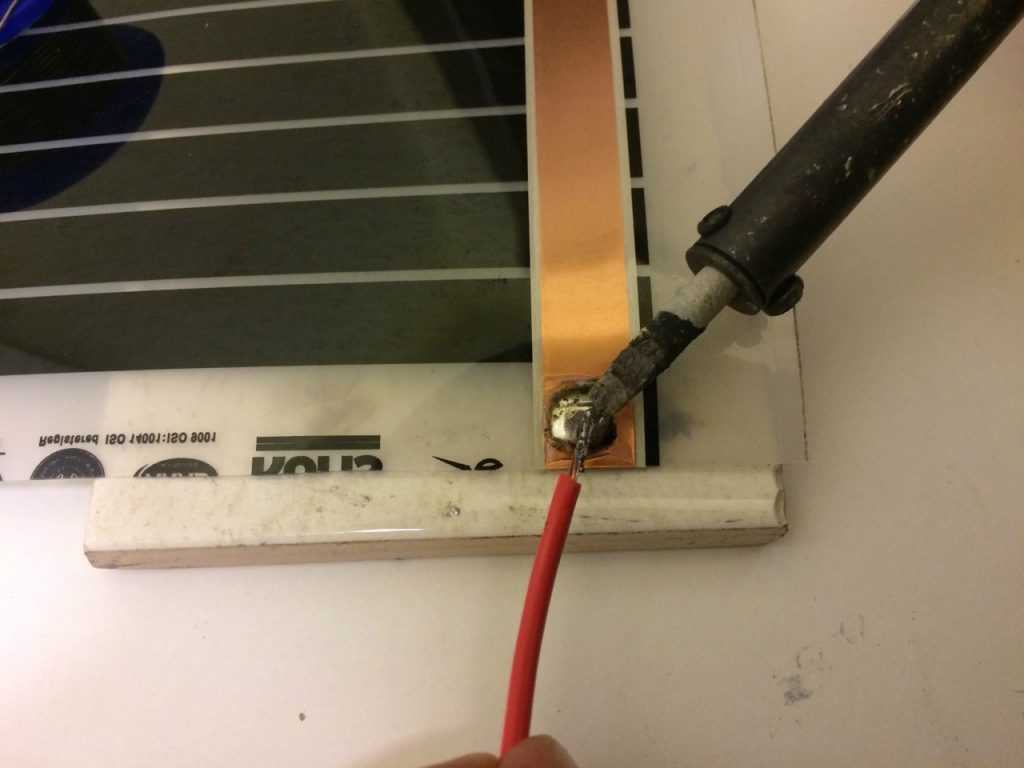

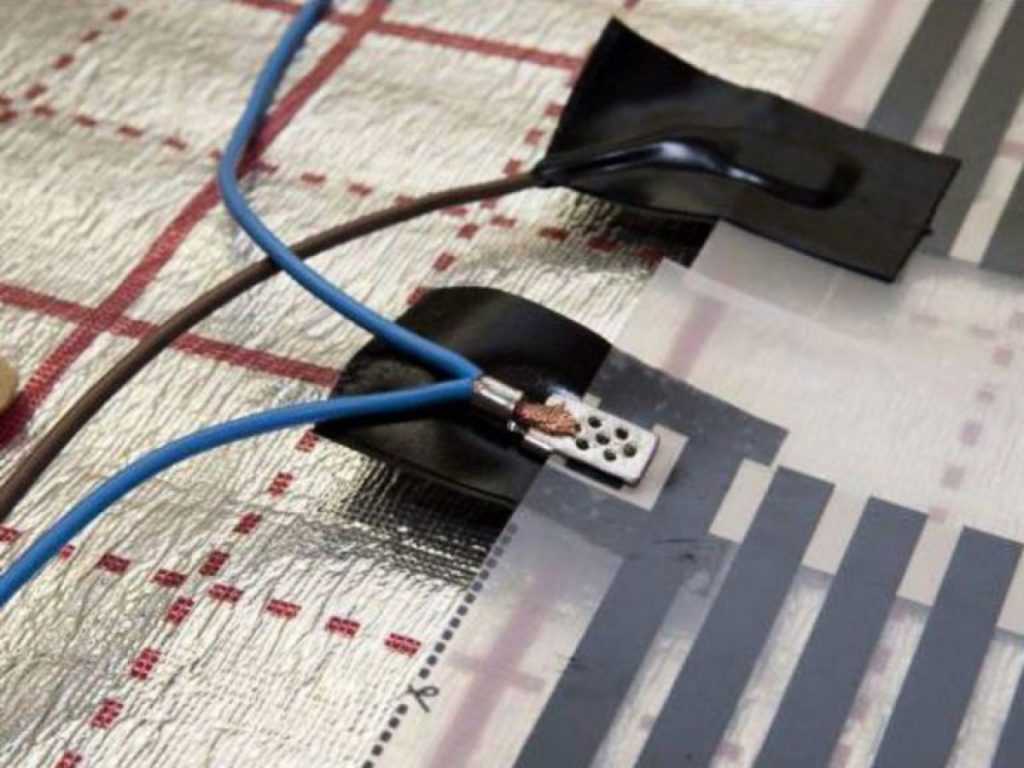

После раскроя, все проводящие медные контакты мата оказываются оголёнными, и их надо заизолировать диэлектрической самоклеящейся плёнкой.

К каждому инфракрасному плёночному полу прилагается миниатюрная клеммная коробка, контакты которой должны крепиться к оголённым шинам мата.
Клеммники заводского изготовления идеально подходят к медным жилам тёплого пола при частичном расслоении медных жил и плёночной основы.
После установки клемм к мату, необходимо обжать полученное соединение.
Все места сопряжения проводящих шин и клеммных контактов тщательно изолируются специальным битумным скотчем с обеих сторон, до достижения герметичной полости.

Провод датчика температуры расправляется и аккуратно укладывается по центру нагревательной полосы инфракрасного мата.

Головка датчика надёжно фиксируется строительным армированным скотчем.

Все кабели, отходящие от тёплого пола, прокладываются в штрабе к термодатчику, после чего заделываются строительными смесями.

Если при включении прибора, нагрев не происходит, рекомендуется поднять температуру не менее, чем до 32 – 33 оС, что существенно превышает стандартные климатические показатели для жилой комнаты. В отличие от греющего кабеля, мат практически моментально начинает излучать тепло, и пользователь сразу почувствует энергию нагрева. В случае монтажа тёплого пола в летнее время, в солнечную погоду, поверхность пола в комнате может разогреваться до высоких температур, и проверить инфракрасный тёплый пол сразу не получится.

Расчет количества терморегуляторов

Разновидности терморегуляторов для теплого пола

Итак, чтобы система отопления пола функционировала эффективно и с хорошим экономическим показателем, ей следует правильно управлять. С этой целью специалисты советуют в обязательном порядке выполнять подключение теплого пола не только к электросети, но и к терморегулятору, используя любой тип устройства.

Электромеханические

Считаются наиболее простыми, по своим функциональным возможностям напоминают регулятор простого утюга, помогают обеспечить требуемый температурный режим в комнате.

Электронные

Их второе название – цифровые. Данный тип устройств предоставляет возможность на имеющемся дисплее отслеживать температуру напольного покрытия.

Электронный терморегулятор для теплого пола

Программируемые

С их помощью можно закладывать разные режимы обогрева в определенное время. Ежедневно по утрам пол будет подогреваться, во время рабочего дня система автоматически отключится, но к вашему возвращению домой вновь активируется.
