Подключение камеры заднего вида к магнитоле

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

ISO разъем:

№ 1	А+
№ 2	GND
№ 3	BAT+
№ 4	Подсветка
№ 5	Антенна
№ 6	Динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-)

sony

При подключении магнитолы используются стандартные схемы.

№ 1	ANT
№ 3	LR. Линейный выход
№ 4	GND. Линейных выход
№ 5	RR. Линейный выход
№ 6	CD – LCH
№ 7	CD – GND
№ 8	CD – RCH
№ 9	CD – Reset
№ 10	CD – CD clock out
№ 11	CD – DSPL select
№ 12	CD – data out
№ 13	CD – clock in
№ 14	CD – data in
№ 16	A+
№ 17	GND
№ 18	ANT GND
№ 22-27	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 28	Mute
№ 29-30	Динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-)
№ 31	ANT CONT
№ 32	CD ACC Постоянный
№ 33	AMP Постоянный
№ 34	B UP

nissan

Универсальный разъем:

№ 1-6	Динамики (LR+, RR+, LR-, RR-, LF+, RF+)
№ 7	А+
№ 8	Подсветка
№ 9	BAT+
№ 10	Динами LF-
№ 11	динамик RF-
№ 12	Антенна
№ 13	GND

honda

Все модели автомобильных магнитол оборудованы универсальным европейским штекером для подключения к гнезду.

№ 1	Динамик RR+
№ 2	Динамик LR+
№ 3	Подсветка
№ 4	BAT+
№ 5	A+
№ 6	Антенна
№ 7-10	Динамики LF+, RF+, RR-, LR-
№ 13	GND
№ 14-15	Динамики LF-, RF-

bmw

Стандартная европейская разводка выводов.

№ 1	А+
№ 2	BAT+
№ 3	GND
№ 4	—
№ 5-12	Динамики RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-

alpine

Alpine TDE-7823W: 1 – BAT+,

№ 2-5	Динамики LR-, LR+, RR-, RR+
№ 7	Усилитель
№ 8	Антенна
№ 9	GND
№ 10-13	Динамики LF-, LF+, RF-, RF+
№ 5-12	А+

mitsubishi

Во всех моделях используется стандартная европейская распиновка акустической системы.

№ 1-2	Динамики RR+, LR+
№ 3	Управление антенной
№ 4	Управление подсветкой
№ 5-8	Динамики LF+, RF+, RR-, LR-
№ 10	А+
№ 11	BAT+
№ 12	Управление подсветкой
№ 13-14	Динамики LF-, RF-
GND

Ответы на часто задаваемые вопросы

Вопрос: Как работает камера заднего вида?

Ответ: Камеры заднего вида на самом деле не такое уж и новое изобретение. Самая первая автомобильная камера заднего вида была представлена в 1956 году в концепт-каре Buick Centurion.

Устройство было простым. Телевизионная камера была установлена в задней части автомобиля, а затем подключена к телевизионному экрану на приборной панели. У Buick Centurion не было зеркал заднего вида, вместо них и использовалась камера, чтобы позволить водителю двигаться задним ходом.

На сегодняшний день принцип устройства камеры заднего вида остался тем же. Камера устанавливается в задней части автомобиля.

Видео передается на дисплей, расположенный рядом с местом водителя, либо по проводам, либо при помощи радиосигналов.

Видеокамера обычно подключается к фонарям заднего хода автомобиля. Как только рычаг переключения передач переводится в положение «задний ход», камера мгновенно активируется и выдает видеоизображение на дисплее.

Вопрос: Как установить камеру заднего вида?

Ответ: Установить камеру довольно просто, так как производители предоставляют инструкции по установке этих устройств на автомобиль.

Беспроводные системы отличаются исключительной простотой установки, так как в них нет проводов, проходящих вдоль всего вашего автомобиля от задней его части до приборной панели.

Потребуется просто установить камеру заднего вида, как правило, на заднем номерном знаке вашего автомобиля. Возможно, придется просверлить отверстие в зоне установки, чтобы пропустить через него видео- и силовые кабели камеры.

Затем надо подключить камеру к фонарям заднего хода. Беспроводной передатчик видеосигнала также должен быть подключен.

После завершения монтажа, нужно установить монитор на зеркало заднего вида, приборную панель или лобовое стекло. Монитор поставляется с трансивером, который взаимодействует с беспроводным передатчиком.

Если вы приобрели проводную систему, то вам придется протянуть видеокабель от задней части автомобиля до приборной панели. Возможно, потребуется проявить изобретательность, чтобы спрятать провода. После чего требуется подключить их к монитору.

Вопрос: Могу ли я использовать её в качестве камеры для гоночного автомобиля, чтобы видеть летящие на высокой скорости позади меня другие автомобили?

Ответ: С технической точки зрения, вы можете использовать камеру заднего вида в гоночном автомобиле. Камеры заднего вида устанавливались в некоторых гоночных автомобилях NASCAR с 1983 года, предлагая публике посмотреть на трассу изнутри автомобиля.

К сожалению, от таких показов у зрителей кружилась голова

И хотя с тех пор были внесены значительные улучшения в качество видео, из-за высоких скоростей в гоночном автомобиле возникает множество вибраций, которые также следует принимать во внимание

Эти вибрации делают видеопередачу с камеры заднего вида прерывистой и вызывающей головокружение. А поскольку гонщикам нужно сосредоточиться на том, что находится впереди на гоночном треке, они смотрят в зеркало заднего вида лишь мельком, долю секунды.

Даже если у вас имеется самая совершенная камера заднего вида, вряд ли вы будете пользоваться ей в гоночном автомобиле очень часто.

Вопрос: Могу ли я выключить монитор во время вождения?

Ответ: Камера заднего вида автомобиля автоматически включается при активации фонарей заднего хода.

Некоторые системы камер заднего вида продолжают передавать изображение на дисплей даже во время движения вперед. На мониторе у многих устройств имеется выключатель, позволяющий выключать экран, если он вам действительно не нужен.

Вопрос: Правда ли, что камеры заднего вида совместимы с любым транспортным средством?

Ответ: Современные автомобильные камеры заднего вида можно установить на любой автомобиль, выпущенный до 2014 года.

Начиная с 2018 года, все производители автомобилей должны устанавливать штатные камеры заднего вида на все автомобили, выходящие с конвейера. Если в вашем автомобиле есть фонари заднего хода, вы можете легко установить дополнительно приобретенную вами камеру заднего вида.

Вопрос: Могу ли я подключить камеру к дисплею, который уже встроен в мою машину?

Ответ: Это зависит от того, относится ли используемая вами система к типу plug-and-play или же она требует подключения к электрической системе вашего автомобиля.

Вам нужно проверить, поддерживает ли существующая в вашем автомобиле видеоплатформа видео, поступающее от камеры заднего вида. Возможно, также потребуется определить, нужно ли перепрограммировать камеру, чтобы она распознавалась вашим автомобилем.

Технически, нештатную камеру заднего вида можно подключить к имеющемуся монитору при условии, что эти два устройства совместимы.

Как подключить видеокамеру заднего вида к зеркалу своими руками

Сегодня существует множество разных видов автомобильных зеркал со встроенными мониторами. Наиболее распространены модели с дисплеями диагональю 4,3 и 5 дюймов. Стандартные величины разрешения подобных экранов: 480×272 и 800×480. Этого вполне достаточно для получения качественной картинки происходящего сзади вашего автомобиля.

Предлагаемые на рынке модели обычно предусматривают возможность монтажа непосредственно на штатное зеркало, с помощью специальных гибких хомутов. Питание может подключаться от прикуривателя либо непосредственно от аккумулятора. Ещё один вариант подачи плюса — от сигнала заднего хода. В этом случае система будет активироваться только при включении задней передачи.

Есть также модели, имеющие встроенные аккумуляторные батареи. Это относится к «умным» устройствам, обладающим широким дополнительным функционалом (беспроводная связь, голосовое управление и пр.).

Сама камера устанавливается в месте, обеспечивающем наилучший обзор

Желательно, чтобы устройство было защищено от брызг грязи, а его внешний вид не привлекал внимание вандалов. Оптимальные варианты — монтаж на номерном знаке или внутри бампера, в специально просверленном отверстии

Второй способ лучше подходит для изделий с круглым в сечении корпусом. Можно также купить рамку номерного знака с уже встроенной камерой или гнездом под неё. Такой способ оптимален для квадратных в сечении устройств.

Выбор видеокамеры заднего вида

Сегодня на автомобильном рынке имеется большой ассортимент таких камер. Это видеокамеры разных компаний, разных ценовых категорий, отличающиеся по своим функциям и комплектации.

Учитывая собственные предпочтения, вы можете купить или полный вариант (видеокамера с экраном), или же просто одну камеру и подсоединить ее к своей стандартной магнитоле. Для данного подключения может использоваться двухжильный кабель или же беспроводное соединение.

Основным параметрами видеокамеры является: угол обзора. Именно от него зависит то, насколько хорошо вы сможете рассмотреть пространство не только прямо перед машиной, но и чуть сбоку от нее

Второе, на что стоит обратить внимание при выборе камеры, так это то, насколько качественное и четкое изображение она обеспечивает

Подключение парковочной камеры

Монитор для парковочной камеры

В качестве устройств отображения поступающего с камеры заднего (переднего) вида сигнала можно использовать:

магнитолу,
автомобильный телевизор,
видеорегистратор,
навигатор,
отдельный монитор,
зеркало заднего вида со встроенным монитором,
планшет, смартфон и другие мобильные гаджеты.

Видео: монитор для камеры заднего вида

Главное условие для подключения проводной камеры — наличие в устройстве, выбранном в качестве монитора, видеовхода. Его привычный вид — обычный «тюльпан». Но нередко он «спрятан» в многоштырьковом разъёме, распайку которого можно найти в технической документации.

Кроме видеовхода, поддерживающие подключение камеры заднего вида автомобильные устройства обычно оборудованы сигнальным (управляющим) входом, на который для активации монитора одновременно с включением камеры подаётся напряжение 12 В.

У смартфонов, планшетов и других гаджетов с операционной системой видеовход есть не всегда. В этом случае можно использовать плату видеозахвата, которую подключают к порту USB.

Видео: подключение проводной камеры к планшету или смартфону

Для беспроводного подключения через сети Wi-Fi работу в них должны поддерживать как камера, так и устройство-монитор.

Место установки монитора

Когда в качестве монитора используется магнитола или монитор-зеркало заднего вида, выбирать место не приходится, оно определено конструкцией автомобиля.

Место установки автономных устройств отображения зависит от их размеров, конструкции и предпочтений владельца. Наиболее популярные места:

Схемы подключения камеры заднего вида

На рынке присутствует огромное количество как парковочных камер, так и устройств, которые можно использовать в качестве монитора. Практические схемы подключения зависят от характеристик изделий, поэтому могут отличаться от приведённых ниже.

Проводное подключение

Автомобильные мониторы для подключения камеры заднего вида оборудованы одним или несколькими видеовходами, которые переключаются вручную.

На рисунке приведена схема подключения проводной видеокамеры к отдельному монитору без сигнального входа.

Парковочная камера подключается исключительно по видеовходу к устройствам, не поддерживающим внешнее управление

Типовая схема подключения проводной камеры к встроенному в зеркало заднего вида монитору с сигнальным входом приведена на рисунке ниже.

К сигнальному входу подключают провод, на котором одновременно с включением камеры появляется напряжение 12 В

На камеру подают напряжение 12 В с лампы фонаря заднего хода. К ней же подключают сигнальный провод Р3. Выход камеры соединяют с видеовходом, провод Р3 — с аналогичным проводом (разъёмом) монитора.

По такой же схеме подключаются любые устройства отображения с сигнальным входом: магнитолы, навигаторы, регистраторы.

Беспроводное подключение

В беспроводных ресиверах и трансмиттерах обычно нет сигнального провода. Это не мешает использовать их для передачи изображения на отдельный монитор или другое устройство без сигнального входа.

Беспроводные трансмиттеры и ресиверы позволяют обойтись без прокладки видеокабеля

В случае применения таких комплектов для подключения камеры к магнитоле, навигатору и другим устройствам с сигнальным входом приходится прокладывать дополнительный провод от фонаря заднего хода либо по схеме электрооборудования искать другое доступное место подключения, расположенное ближе к магнитоле.

Один из возможных вариантов управления — подключённый к плюсу питания выключатель, с помощью которого сигнал подаётся принудительно.

Иногда водителю требуется включить парковочную камеру без включения задней передачи. Такой алгоритм реализуют, подавая питание на камеру не через фонарь заднего хода, а напрямую с помощью кнопки или тумблера.

Для принудительного включения на камеру подают питание через тумблер или кнопку

Обычно при этом отказываются от возможности включения камеры одновременно с задним ходом. Но если подключить кнопку и фонарь через развязывающие диоды, обе функции можно использовать параллельно.

Подключение камеры с модулем Wi-Fi

Модуль Wi-Fi позволяет передавать изображение с камеры заднего или переднего вида на любое устройство с операционной системой Android или iOS. При этом в планшет или смартфон понадобится загрузить соответствующее приложение.

Для отображения картинки с камеры Wi-Fi можно использовать любое мобильное устройство

Подключение двух парковочных камер

Иногда водители оборудуют машины сразу двумя камерами: заднего и переднего вида. Для этого есть несколько возможностей:

Схема подключения камеры заднего вида к зеркалу

Основные особенности схемы подключения в целом мы уже описали выше. Подробнее можно посмотреть на картинке ниже.

Сигнал от камеры подключается непосредственно к автозеркалу на соответствующий видеовход. Существуют модели с двумя входами, которые могут использоваться для подключения сразу двух видеокамер, включая переднюю. Второй вход может также использоваться для отображения видеосигнала подходящего формата от любого другого источника.

На зеркало и видеокамеру подаётся питающее напряжение. В зависимости от вида изделий тут возможно несколько схем подключения. Существуют камеры с разным количеством выводов — от 3 до 6. На приведенной выше схеме используется отдельный управляющий провод, который подсоединяется к питанию заднего света. В этом случае основной питающий вход камеры может подключаться напрямую к бортовой сети.

Другой способ используется, если отдельного управляющего входа у видеокамеры нет. В этом случае основное питание подаётся непосредственно с заднего света. Это обеспечивает подачу видеосигнала на автозеркало только при движении назад.

Наконец, существуют различные схемы подключения в зависимости от вида используемого зеркала. Для активации изображения здесь тоже может быть задействован сигнал с задних фонарей. Другой вариант — если картинка запускается при подаче её непосредственно с видеокамеры. В таком случае использование отдельного управляющего провода не требуется.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Подключение и настройка осуществляется в таком порядке:

обесточивается бортовая сеть машины;
переднюю камеру устанавливают на держателе зеркала заднего вида;
монтируют заднюю;
для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
проверяем соединения согласно схеме установки, включаем аккумулятор;
настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Лайфхаки и советы по использованию мойки самообслуживания

Для получения лучших результатов можно использовать дополнительные советы, позволяющие повысить эффективность.

К основным стоит отнести:

Берите с собой купюры по 50 и 100 р. Далеко не все терминалы поддерживают бесконтактную оплату.
Воспользуйтесь помощью товарища, который будет вставлять купюры и жать кнопки.
Положите в автомобиль несколько тряпок. Одна должна быть с возможность впитывания влаги, а вторая — безворсовая из микрофибры / синтетики.
Перед поездкой наденьте одежду, которую не жалко вымазать

По возможности используйте специальные ботинки с защитой от воды.
Перед пуском программы сразу берите в руки пистолет, чтобы не тратить время зря.
Наносите пену снизу, чтобы продлить ее эффективность.
Обратите внимание на пороги, арки колес и стыки деталей кузова, в которых скапливается больше всего грязи.
Во время ожидания, когда действует пена, возьмите ведро, добавьте в него шампунь и с помощью губки протрите наиболее грязные участки. При этом чаще окунайте ее в воду, чтобы не допускать скопления грязи / песка.
Старайтесь не использовать пистолет с щеткой, ведь его применение приводит к появлению царапин на поверхности

Такой инструмент больше подходит для грузовых машин, которые подвержены загрязнению.
В случае привлечения помощника начните мойку с ковриков.
Держите в запасе мелкие купюры, чтобы добавить время. Не торопитесь сразу использовать крупную банкноту, ведь купленное лишнее время может не пригодиться.
При отсутствии помощника начните мыть авто от терминала, а потом двигайтесь по кругу. Таким образом можно сразу буде нажать на «Пауза» или «Стоп».
Чаще мойте авто, чтобы избежать сильного загрязнения кузова и необходимости больших трат. Оптимальный вариант — мойка раз в 7 дней.
Не включайте часто паузу. Это связано с тем, что при каждом включении оборудовании нужно время на набор рабочего давления. Следовательно, вы теряете две-три секунды.
Не используйте все режимы, если в них нет необходимости. Совсем не обязательно каждый раз наносить на кузов воск или замачивать его перед обработкой пеной.
Если 120-секундной паузы недостаточно, включите какой-то режим на мгновение, и снова жмите на паузу. Такой трюк можно повторить три-пять раз.

Применение рассмотренных выше рекомендаций позволяет сэкономить бюджет и добиться качественной очистки автомобиля. Учтите, что от скорости вашего передвижения вокруг автомобиля напрямую зависят расходы.

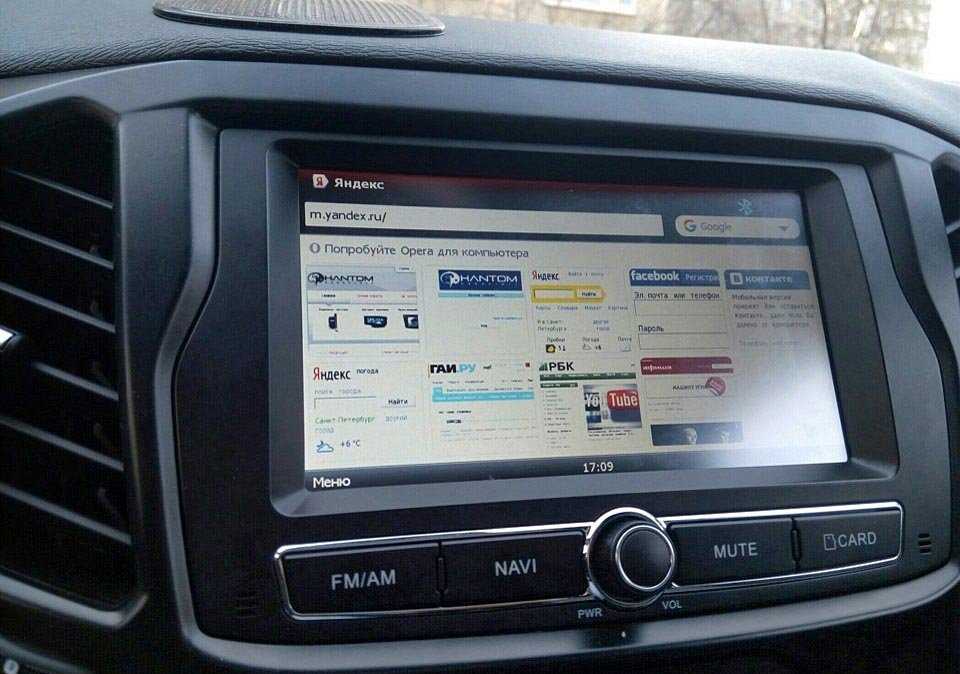

Замена штатной магнитолы Лада Веста

А сейчас мы предлагаем Вам ознакомиться с тремя лучшими по соотношению цена и качесто магнитолами, которые можно без проблем установить на Лада Веста вместо штатной. Итак, поехали.

1. AD-UNI707 – это китайская магнитола, которую можно найти на АлиЭкспресс. Вот ссылка на товар. Ее преимуществом является работа на ОС Android 6.0, наличие 7-дюймового дисплея с разрешением 1024х600 пикселей, 1 ГБ памяти. Цена данного девайся составляет примерно 13 тысяч рублей. Плюс ко всему данная магнитола органично вписывается в дизайн салона. Как работает – смотрим на видео.

2. MEKEDE MKD – это еще одна китайская магнитола. Стоит она около 16 тысяч рублей, но рассчитана под автомобили Лада Веста, т.е. не надо будет мудрить с рамками. Можно сразу взять эту магнитолу и установить вместо штатной. Она полностью подойдет в посадочное место. Она также работает на ОС Андроид, имеет дисплей размером 8 дюймов и встроенную память 2 ГБ. Разрешение экрана также, как и у предыдущей – 1024х600. Как работает – смотрим на видео.

Заказать можно тут: ссылка

3. 7021G. И снова на связи Китай. Очередная магнитола с АлиЭкспресс. Кажется, что китайцы впереди планеты всей. Ищем нужную электронику и обязательно попадаем в Китай. Но вернемся к нашей магнитоле. 7021G – это самый бюджетный вариант, для тех, кто хочет получить стандартный набор функционала для таких устройств и дисплей, на котором будет что-то видно. Итак, 7 дюймов, 800х480, ОС Windows CE6. Как работает – смотрим на видео.

Заказать можно тут: ссылка

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки

В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

сам комплект камеры с проводами;
отвертка;
набор ключей;
плоскогубцы;
нож;
пластиковые стяжки;
изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Что понадобится для установки

Следует заранее приобрести:

двухжильный кабель для питания камеры, рассчитанный на выпрямленное стабилизированное напряжение 12 В и ток не более 0.7 А
двухжильный кабель с RCA-разъёмами, которые ещё называют «тюльпанами», для передачи видеосигнала на экран.

Кабели могут быть наращены или разрезаны при необходимости, так как жилы у них не экранированы. В качестве коаксиального кабеля для передачи сигнала от камеры к дисплею может использоваться телевизионный антенный кабель.

Есть разновидности RCA-кабелей, у которых предусмотрен провод возбуждения. С помощью него происходит активация экрана плюсовым током, переводящая устройство в режим трансляции автоматически. Провод возбуждения используется не во всех приборах.

В некоторых системах автоматическая активация камеры происходит с помощью канала видеосвязи. Если магнитола не поддерживает эту функцию или подключение произведено неправильно, то переключать картинку на дисплее придётся вручную специальной кнопкой.

Какие бывают парковочные камеры

Как правило, движение задним ходом является проблемой для водителей, ведь в любой машине за багажником непременно будет «мертвая зона», где, как ни повернешь голову, ничего не увидишь.

Водитель благодаря высокому длинному капоту и низкому бамперу иногда ничего не видит прямо перед носом, что очень неприятно, когда нужно припарковаться встык или с передним свесом за бордюр. В обоих случаях выручит парковочная камера.

Есть ли отличия между устройствами заднего и переднего вида? Кстати, слово «водитель» французского происхождения. Так сначала называли кочегар локомотивов, а затем водителей автомобилей. Почему?

Дело в том, что в первых машинах использовалась паровая машина, которую время от времени приходилось «кормить» порцией дров или угля на глазах «всех честных людей». А как еще назвать того, кто кочергу в топку наливает?

Различия между камерами заднего и переднего вида

И тот, и другой обладают практически одинаковыми свойствами и характеристиками. Однако камера, установленная на задней панели, должна иметь возможность передавать изображение на монитор в формате перевернутого зеркала. Это удобнее для водителя, сидящего спиной по ходу движения.

Если камера смотрит вперед, эта возможность излишняя. В остальном оба устройства идентичны. Более того, для некоторых камер зеркалирование является одним из вариантов конфигурации. Такие устройства можно устанавливать как сзади, так и спереди.

Место установки

Место, где будут находиться камера и монитор, автовладелец выбирает, руководствуясь своими предпочтениями, но электросхема подключения в любом случае одна.

Установка камеры возможна:

в плафон, освещающий номерной знак. У многих автомобилей имеются специальные переходные стёкла, позволяющие монтаж прибора с сохранением подсветки номера.
в ручку багажника, зачастую сделанную в одном корпусе с молдингом сверху номерного знака. В этом случае камера прямоугольной формы легко крепится саморезами.
к рамке автомобильного номера в бампер — на многих машинах даже не надо его снимать, чтобы вмонтировать камеру. В данном случае подойдёт устройство овальной формы. Нужно сделать в бампере отверстие, и для надёжности можно корпус камеры посадить на герметик. Кабели в салон можно протянуть через вентиляционные отверстия, имеющиеся в багажнике.

Как самому установить

В принципе установка камеры не относится к серьезному вмешательству в технику, поэтому данную работу автовладельцы, зачастую, проделывают самостоятельно.

Как это сделать приводится ниже.

Подготовка места

Важно также поговорить о месте установки камеры. Благодаря опыту уже имевших дело с данным устройством, можно отметить, что:

высота установки должна быть от полуметра и выше, иначе ориентироваться будет сложнее;
обычно для этих целей выбирают плафон подсветки номерного знака по центру багажника (если речь идет о легковом авто);
если это фургон с двойной задней дверью и смещенным номерным знаком, тогда стоит задуматься об обустройстве другого места, но также соблюдая условия высоты.

Также можно рассмотреть популярный в последние годы на рынке вариант с приобретением рамки для номерных знаков с уже встроенной линзой. Сгодится только в случае высокого расположения номера.

Подытожим. Оптимальное место установки – метр от земли, строго по центру. Если конструктивные особенности позволяют «припрятать» ее в какую-либо нишу, чтобы избежать лишних осадков и брызг, с соблюдением вышеприведенных условий, то это будет идеальным вариантом.

Монтажные работы

Если приобретать камеру с радиосигналом, то к обшивке салона, не считая торпеды, притрагиваться не придется.

Поэтому разберем выбор №1 типичного автовладельца – камера подключается проводами к встроенному в торпеду мультимедийному экрану (или приобретенному дополнительно тачскрину установленному на кронштейны).

Монтажные работы включают в себя следующие действия:

Снять обшивку багажника (частично по пути следования проводов).
Снять обшивку в салоне по пути следования проводов задних фонарей.
Извлечь монитор из торпеды.
Просверлить монтажные отверстия (обычно достаточно сделать дырку в месте крепления).
Установить девайс на защелки или болты (в зависимости от приобретенной модели).
Подключить провода по инструкции, описанной ниже.

Если нужный элемент посажен на герметик, срывать его не нужно. Как проложить провода, будет подробнее ниже.

Схема соединения

В комплекте с камерой идет один провод стандарта RCA с красным и желтым тюльпаном.

Подключение возможно следующим образом:

Найти провод питания заднего габарита.
С помощью мультиметра и контрольки (лампочки) установить «+» и проверить напряжение (12В).
К красному тюльпану подсоединить провод с черным штекером (идет в комплекте). У него также есть красный и черный провода. Красный провод подключить к «+» габарита, черный к любой гайке (заземление). На этом красный тюльпан оставляем в покое.

Желтый RCA подключаем к длинному проводу, который далее пойдет в салон к монитору.

Прокладка проводов

Чтобы не делать лишних дырок и обойтись, так сказать «малой кровью» стоит тянуть провода (желтый тюльпан для соединения с монитором) через гофру в багажнике, через которую также идут провода от фонарей.

Для этого нужно:

Взять толстую проволоку в 30 см.
Сделать на ней крючок.
Закрепить на нем тюльпан.
Перед этим одеть термоусадку.
Собранную конструкцию прогреть, чтобы термоусадка сжалась.

После этого данную конструкцию (можно еще дополнительно обмазать маслом) будет легко продеть через все инженерные отверстия по которым идут провода от задних габаритов.

В салоне уже стоит отталкиваться от ситуации. Если есть место, то лучше тянуть RCA поверху над дверным уплотнителем. Если нет, то по порогу со стороны водителя.

Подключение монитора

После завершения этапа прокладки и вывода длинного шнура к передней консоли, остается завести его (можно также использовать проволоку) к задней части монитора.

Последний обычно также устанавливается на защелки, которые нужно бережно отогнуть.

Желтый тюльпан вставляется в соответствующего цвета RCA-разъем монитора.

Также от него идет аналогичный красный проводок, его нужно подключить к проводу с маркировкой «Reverse», который можно будет заметить после демонтажа монитора.

Основные отличия устройств

Базовыми отличиями являются:

отдельно приобретаемое устройство, подключаемое к монитору.
камера и зеркало заднего вида, продающиеся в комплекте. Картинка с устройства выводится на зеркало во время движения в заднем направлении. Бывают как цельные зеркала, так и специальные накладные панели для них, крепящиеся на отражателе.

Выбор устройства зависит от функций, интересующих владельца. Недорогие гаджеты хорошо справляются со своими задачами, но изделия из высоких ценовых сегментов имеют дополнительные плюсы. В зависимости от ценовых категорий, это:

чувствительность — чем она выше, тем в менее освещённых условиях устройство может работать без помех. Некоторые фирмы производят только монохромные камеры (чёрно-белые или сепия), именно для эффективного использования в ночные часы.
угол обзора. У недорогих изделий используется минимально приемлемый угол — 120°, а у более технически продвинутых — до 180°. Чем шире угол обзора, тем больше видит водитель. Но у широкого угла есть и недостаток — небольшое искажение изображения, что не так критично.
