Фотореле для уличного освещения: виды, схемы, место монтажа

Самостоятельное создание фотореле

Энтузиасты радиолюбители могут попробовать сделать реле своими руками из доступных в продаже компонентов. Как уже говорилось, основным элементом системы является фотодатчик: это могут быть фотоэлементы, транзисторы, диоды и фоторезисторы.

Рассмотрим создание простого сумеречного переключателя на базе симистора.

Предлагаемая принципиальная схема простейшего фотореле содержит:

симистор марки Quadrac Q60;
фотоэлемент ФСК;
опорный резистор, отмеченный как R1.

Если освещения нет, происходит открытие симисторного ключа и свет включается. При росте уровня освещенности напряжение смещается, а яркость подсоединенного светильника падает вплоть до отключения.

Усложним прибор, добавив релейный выход. Дополненная схема подключения фотореле:

В ней есть следующие компоненты:

V1 — первый транзистор усиления сигнала. В составе последнего находятся резистор R1 и фоторезистор с меткой PR1;
VT2 — второй транзистор контроля реле К1;
VD1 — диод шунтирования напряжения. Он предохраняет транзисторы от бросков напряжения при отключении катушки.

При освещении PR1 в системе возникнет ток, достаточный для активации реле.

Приведенная схема очень проста и обеспечит лишь грубое срабатывание датчика. Но ее можно дополнять различными элементами, увеличивающими чувствительность и скорость работы, а также устанавливающими пороговые значения.

Где поставить

Место для установки выбирается так, чтобы на фотоэлемент не попадал свет от лампы, из окна, рекламного щита. При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин. Выбор места ограничивают требования по высоте – 1,8-2 метра от земли (если установить выше, для регулировки потребуется табуретка/стул или лестница/стремянка).

Решение этой проблемы облегчается при использовании некоторых хитростей. Фотодатчик можно оградить отрезком черной пластиковой трубы соответствующего диаметра длиной 15-20 см. Угол подпиливания – 30-45о от столба или стены. Если прожектор один, фотореле размещается с другой стороны столба. Параметры подстраиваются точнее, если датчик размещен на западной или восточной стороне.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
не стоит размещать источники искусственного света рядом с датчиком;
размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

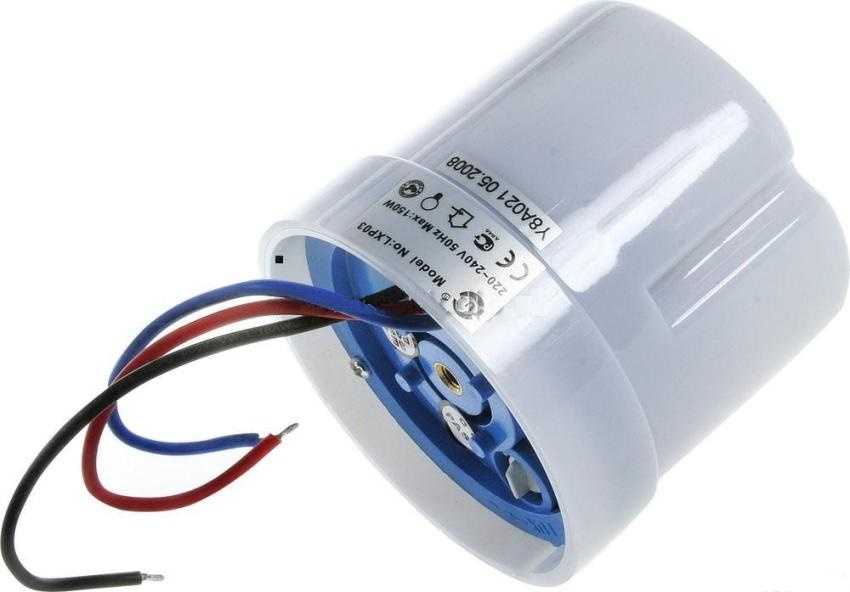

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

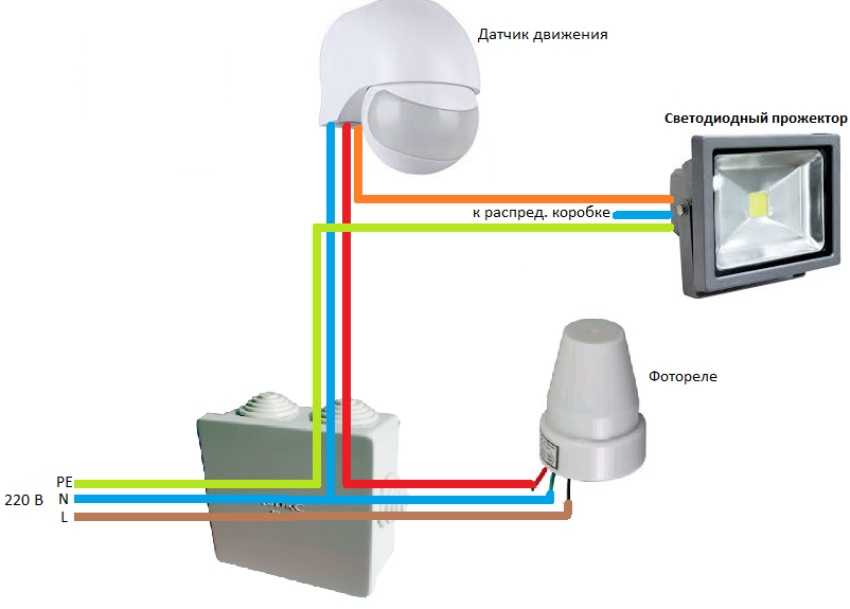

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Разновидности датчиков освещённости

Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

Пример фотореле с датчиком движения

Среди них:

Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.

Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:

Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.

Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.

Производители фотореле: страны и цены

Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.

Сравнительная таблица фотореле разных производителей

Название	Ток коммутации, А	Рабочее напряжение в сети, В	Степень защиты, IP	Производитель	Цена, руб.
ФР-6	10	240	54	Украина	150
PS-1	6	220	44	Узбекистан	200
HOROZ HL 472	25	230	44	Турция	210
FERON SEN 27	25	220	54	Китай	250
ФР-601	5	230	44	Россия	420
SOU-1	16	230	56	Чехия	650
Люкс-2	8	230	44	Россия	800
Luna 126 Star Theben	16	230	55	Германия	2500

Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.

Фотореле IEK

В нашей стране очень популярны фотореле российского производителя IEK.

На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку

Таблица характеристик фотодатчиков марки IEK

Параметры	ФР-600	ФР-601	ФР-602
Предельная нагрузка при использовании с лампами накаливания, Вт	1300	1100	2500
Предельная нагрузка при использовании с люминесцентными лампами, Вт	780	600	1500
Мощность во включённом состоянии, Вт	0,45–6,6	0,45–6,6	0,45–6,6
Максимальный ток нагрузки, А	3–6	10	20
Рабочий уровень освещённости, Лк	5–15 (без регулировки)	5–50	5–50
Период отсрочки, с	—	16	16
Уровень защиты по ГОСТ 14254	IP44	IP44	IP44
Степень защиты от поражения током	—	II	II
Диапазон рабочих температур, оС	-25 … +40	-25 … +40	-25 … +40

Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.

Плюсы и минусы управляемого светодиодного освещения

Прожекторы часто используются в уличном освещении различных объектов. Кроме частных домов, в этот перечень входят промышленные предприятия, стоянки автомобилей, пешеходные переходы, тоннели, мосты и т.д. Светодиодные прожекторы с датчиком освещенности нередко включаются в систему резервного или аварийного освещения.

Светодиодные прожекторы приобрели широкую популярность, благодаря многим положительным качествам. Среди них можно отметить следующие:

Высокие экономические показатели, начиная от расхода электроэнергии и заканчивая сравнительно низкой стоимостью, простая схема подключения.
Продолжительный срок эксплуатации в несколько раз превышающий этот показатель у аналогичных моделей с другими источниками освещения.
Хорошая переносимость нагрузок и механических воздействий, в том числе и вибрации.
Светодиодный уличный прожектор не требует регулярного обслуживания и частой замены ламп.
Обладают высокой интенсивностью свечения, что является важным фактором при освещении улиц в ночное время.
Могут работать в широком температурном диапазоне, от минус 60 до плюс 50С. Оборудованы защитой от влаги и пыли.

Однако, совместное использование прожекторов с датчиками освещенности, делает преимущества и недостатки этих систем примерно одинаковыми.

К основным плюсам можно отнести следующие:

Отпадает необходимость в использовании выключателя и других средств коммутации.
Возможность распознавать сенсором интенсивность освещения. Включение устройства происходит лишь в темноте, а в дневное время светильник остается в выключенном состоянии.

Возможные схемы подключения фотореле для уличного освещения

Подключить фотореле для системы освещения улицы достаточно просто. Элемент необходимо запитать и вывести фазный провод (прерывается внутри устройства) к потребителю – на лампу. Нулевой кабель должен быть подключён к входному контакту фотоэлемента и самой нагрузке.

Для безопасного использования фотореле и системы освещения необходимо подключать при помощи распределительной коробки с герметичным корпусом. Следует избегать простейших схем подключения датчиков света, поскольку они ненадёжны. При помощи реле возможно управление любым осветительным оборудованием, включая мощные прожекторы. Большинство из них в своей конструкции имеют дроссель, поэтому необходимо включить контактор в электрическую цепь.Таким образом, мощности датчика будет хватать для управления устройством пускателя, который, в свою очередь, осуществляет подачу напряжения на лампы.

Как подключить своими руками?

Подключение устройства с фотореле можно сделать своими руками. Все работы выполняются при выключенном напряжении тока. Сначала монтируется светильник на фасад здания или на опору (мачту).

Потом устанавливается фотореле по приведенной ниже схеме так, чтобы на него не попадал свет от светильника. При монтаже фотореле к поверхности стены нужно сначала укрепить специальный кронштейн. А потом зафиксировать его винтом к корпусу реле.

Самая простая схема подключения фотореле с встроенным датчиком:

Здесь есть клеммы, одна пара из них подключается к электросети, другая к светильнику.

Если клемм нет, то в корпусе есть три разноцветных провода.

В этом случае необходимы:

Модель фотореле.
с защитой не менее чем у прибора фотореле.
Специальные пружинные клеммы для .

Пошаговое руководство:

Сначала необходимо установить распределительную коробку
, в которой есть четыре места для соединения проводов. Два провода подключаются к сети, их них один к фазе, другой к нулю. Свободный красный провод и синий, подключенный к нулю, подключают к светильнику.
После этих работ
нужно подключить ток и затемнить фотоэлемент, чтобы проверить включение светильника.

Синий провод
– это ноль, питающий провод обычно коричневого цвета и красный провод служит для подключения к светильнику. Есть модели с проводами других цветов, тогда нужно ознакомиться со схемой подключения на упаковке прибора.

Разновидности

По типу применяемых датчиков их разделяют на несколько групп:

Инфракрасные. Срабатывают на тепло в поле работы датчика. Так как теплокровным, кроме человека, относятся и домашние животные, среагировать инфракрасные детекторы могут и на них.
Акустические. Реагируют на шум. Если двери открываются со скрипом, или громкие шаги человека датчик сработает.
Микроволновые. Датчики активного типа. Сами формируют волны в микроволновом диапазоне и выслеживают их возврат обратно. Если есть разница от движущегося объекта, электрические цепи замыкаются/размыкаются.
Ультразвуковые. Принцип работы аналогичен микроволновым датчикам, но в практике применяются редко. На ультразвук неадекватно могут среагировать домашние животные.
Комбинированные. В одном устройстве освещённости может сочетаться сразу несколько типов обнаружения движения. Более надежные системы, но и более дорогие.
Астрономический таймер. Реле нового поколения. Также контролирует работу осветительных приборов, но основано на ином принципе управления. В микрокомпьютер астротаймера заложена программа с данными о времени движения солнца в разных регионах планеты. Для того чтобы настроить прибор, надо вбить в прибор данные GPS своего населённого пункта, текущие дату и время. Опираясь на эти ключевые настройки, он автоматически будет определять, когда пора включать лампы освещения. Если у фотореле возможны ложные срабатывания, то у астротаймера таких ошибок нет. Он работает в любую погоду.

Обычно инфракрасный датчик освещения применяется для уличного фонаря, так как он обладают рядом преимуществ:

недорогой;
с большим радиусом действия;
можно легко отрегулировать под свои предпочтения.

Уличные или лестничные детекторы преимущественно используют или ультразвуковые или микроволновые. Способные среагировать на достаточно большом расстоянии от источника освещения. Микроволновые — могут среагировать, даже если человек еще находится за преградой.

Есть еще классификация автоматических осветительных приборов для уличного освещения по типу конструкции фотореле.

Все элементы управления светильником размещены в одном корпусе. Такая конструкция более объемная, но и довольно удобная — нет лишних проводов. Надо просто закрепить рядом со светильником.
Сам датчик «дня» крепится снаружи, а управляющее реле со светильником располагается в отдельном щитке внутри помещения. Таким образом, все элементы регулирования уличным освещением основательно предохранены от погодных катаклизмов.

Чувствительность приборов можно настраивать. Регуляторы размещены снизу корпуса и подписаны знаками «+» и «—».

Работать с регулированием датчика света лучше при наступлении темноты и когда он установлен и подключен к сети.

Накручивая винт в сторону знака минус, датчик теряет свою чувствительность. И реле начнет срабатывать только при полной темноте. И соответственно, поворотом в сторону плюса, чувствительность повышается.

Когда все манипуляции произведены, и результат работы будет положительный — настройка фотореле будет закончена.

Кроме таких регулируемых фотореле есть такие же девайсы, но дополненные детектором движения. Фонарь не включится в темноте до тех пор, пока детектор не среагирует на перемещение человека в зоне своего влияния.

Особенности устройства

Фотореле имеет вид датчика, который работает благодаря наличию у него фотоэлемента. Через него датчик оценивает уровень освещенности на улице и, при совпадении заданных параметров, активирует включение света в системе уличного типа освещения.

Регулятор на корпусе

Схема фотореле не очень сложна и умещается в небольшой компактный корпус, из которого выходят три проводника. Они необходимы для подключения прибора к сети питания. Они также могут использоваться для управления включением аппарата в зависимости от выставленного в настойках уровня освещенности. Такой датчик может использоваться в разных ситуациях. Но наиболее часто он применяется для создания уличного типа освещения. Сегодня очень распространены модели, которые имеют регулятор. Он используется для управления работой прибора и более точной его настройки. Благодаря регулятору можно добиться правильной работы устройства в каждой заданной ситуации.

Выставляя регулятор на «-», датчик будет включать освещение только ночью, а при установке на «+» — когда только начинает смеркаться. Многие производители рекомендуют устанавливать регулятор на срединное положение. Это обеспечит более стабильную работу устройства. Для более эффективного управления работой датчика нужно настроить несколько параметров:

диапазон чувствительности света. Его надлежит выставлять в пределе от 5 до 50 Люкс;
мощность — от 1 до 3 КВт;
максимальная нагрузка сети – 10 А.

Также для правильного подключения важно знать, какие виды фотореле бывают. Самое главное отличие таких датчиков заключается в расположении фотоэлемента:. Датчик с выносным фотоэлементом

Датчик с выносным фотоэлементом

датчик со встроенным фотоэлементом. Такие модели могут иметь встроенный регулятор и таймер. В данном случае подключение прибора происходит по обычной схеме. Для подключения подойдет стандартная электрическая схема для фотореле;
датчик с выносным фотоэлементом. Здесь конструкция устройства состоит из двух частей: фотоэлемент, что выносится на улицу и переключатель, который стоит устанавливать отдельно. Для подключения их между собой нужно использовать кабель.

Для каждой модели характерна своя схема фотореле, которую следует учитывать для дальнейшего подключения прибора. Еще одним вариантом подключения является способ через таймер. С помощью такого устройства можно легко запрограммировать датчик на отключение или включение регулятора. В результате включение света будет происходить через определенные интервалы времени. Это позволяет значительно сэкономить на потреблении электроэнергии.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.
Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.
Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Заключение

Проекты с применением датчика освещенности на базе фоторезистора достаточно просты и эффектны. Вы можете реализовать множество интересных проектов, при этом стоимость оборудования будет не высока. Подключение фоторезистора осуществляется по схеме делителя напряжения с дополнительным сопротивлением. Датчик подключается к аналоговому порту для измерения различных значений уровня освещенности или к цифровому, если нам важен лишь факт наступления темноты. В скетче мы просто считываем данные с аналогового (или цифрового) порта и принимаем решение, как реагировать на изменения. Будем надеяться, что теперь в ваших проектах появятся и такие вот простейшие «глаза».
