Выбираем вентилятор для ванной комнаты
Бытовые модели имеют малые габариты и небольшую мощность по сравнению с агрегатами промышленного предназначения.
По конструкции и способу забора воздушной смеси они подразделяются на 2 разновидности:
- Осевые.
- Радиальные.
Первые оснащены лопастями, которые захватывают воздух и направляют его параллельно центральной оси устройства. Радиальные вентиляторы имеют специальное рабочее колесо. Оно предназначено для изменения направления движения атмосферного потока.
Первый вариант характеризуется более высокой производительностью и малой шумностью. Такие модели монтируют в воздуховодах. В частном доме можно установить любой тип вентилятора, а в городской квартире — только накладной.
При выборе подходящего устройства следует учитывать:
- Уровень шумности.
- Мощность.
- Тип подшипника.
- Класс влагозащиты.
Показатель производительности и уровень шума указываются в прилагаемом руководстве пользователя и печатаются на упаковке. В зависимости от размера санузла, рекомендуется приобретать устройство мощностью 50-250 м³/ч. Комфортный для человеческого слуха уровень шума располагается в диапазоне 25-30 дБ. Поскольку вентилятору предстоит функционировать в условиях повышенной влажности и резких температурных колебаний, желательно отдать предпочтение модели класса защиты не менее IP44.
Как проверить естественную вентиляцию
Естественная вентиляция в ванной – пар удаляется через вытяжной клапан
Если в проекте здания заложена естественная система вентиляции, возможно, обустраивать еще и принудительную вытяжку не нужно. Чтобы в этом убедиться, необходимо проверить конструкцию на работоспособность. Методы проверки состоят в следующем:
- Проверка тяги в канале. Для этого зажигают спичку и подносят ко входу канала. Если пламя будет устремляться в сторону отверстия, тяга имеется. Проводить контроль рекомендовано в теплую маловетреную погоду, когда параметры перепада давления всегда на минимуме.
- Анализ эффективности высушивания помещения. В этих целях душевую наполняют паром: открывают горячую воду через рассеиватель и некоторое время ее спускают. Далее смотрят, насколько обильно образуются капли воды на стенах помещения и как долго она не просыхает.
Выбор вентилятора и способа запуска
На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.
Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна
Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.
В зависимости от модели доступны следующие опции:
- Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
- Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
- Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
- Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.
Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.
Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.
На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.
Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.
Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.
Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.
Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.
Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий
Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.
Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.
Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой
Руководство по подготовке места под вентилятор
Нужно выбрать наиболее подходящее и удобное место для монтажа вытяжного вентилятора. Как правило, оптимальным местом в ванных являются уже имеющиеся выводные отверстия, ведущие в общую шахту. Такое отверстие есть практически во всех квартирах. Его главной задачей является обеспечение естественного воздухообмена. Стандартный канал способен обеспечивать проход воздуха с мощностью до 100 м3/час.
Схема радиального вентилятора.
Вентилятор нужно подбирать в соответствии с диаметром канала вентиляции. Аппарат должен сидеть плотно. Как правило, вентиляционное отверстие имеет диаметр в 10, 12,5 или 15 см. В случае если вентилятор больше, чем отверстие вентиляционного канала, вы можете исправить это при помощи обыкновенного перфоратора. Если же вентилятор меньше вентиляционного отверстия, нужно подобрать гофру или пластиковую трубу под диаметр вентилятора и вставить ее в отверстие вытяжного канала. После этого нужно будет заделать пустоты монтажной пеной. Излишки застывшей пены обрезаются, и при желании она шпаклюется. Работать со шпаклевкой вам придется лишь в том случае, если отверстие по диаметру больше, чем вентилятор.
В таких ситуациях приходится пробивать в стенах помещения дополнительные вентиляционные каналы. Для этого настоятельно рекомендуется приглашать специалистов.
Правила выбора электровентилятора для ванной
Вентиляцию в ванной необходимо подключать к электросети
В продаже много вытяжных устройств, но нельзя взять первый понравившийся аппарат, важно знать его технические характеристики и условия, в которых он будет работать. Чтобы микроклимат в душевой был в допустимых приделах в соответствии с санитарными нормами, нужно учесть следующие моменты:
- Какой мощности должно быть устройство. Имеется в виду его производительность. Этот параметр напрямую зависит от площади помещения, где будет установлена вытяжка.
- Диаметр посадочного места. В заранее проложенный канал должен поместиться сам вентоотсос и свободно пройти питающие провода;
- Дополнительные возможности. Есть аппараты с таймером, регулировкой оборотов двигателя, механически закрывающимися шторками от сквозняков, датчиком движения или освещения.
Немаловажным параметром, влияющим на выбор, может быть шумность работающей установки. Если уровень создаваемых децибел превышает рекомендуемый порог, эксплуатировать электровентилятор будет сложно вблизи спальных комнат.
Как не стоит подключать и почему – Ошибки подключения
У первых вариантов есть масса неудобств, поначалу не совсем заметных.
Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.
Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.
Открывать и закрывать дверь заново? А если на кухне гости?
Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.
Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.
Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.
Источники
- https://sovet-ingenera.com/vent/montazh/podklyuchenie-vytyazhnogo-ventilyatora-v-vannoy-i-tualete.html
- https://stroitelniportal.ru/svoimi-rukami/ustanovka/kak-podklyuchit-ventilyator-v-vannoj-k-vyklyuchatelyu/
- https://vse-otoplenie.ru/kak-gramotno-podklucit-ventilator-v-vannoj-komnate-k-vyklucatelu-vybor-vytaznoj-sistemy-shemy-podsoedinenia
- https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-ventilyatora-v-vannoj-cherez-vyklyuchatel-sveta.html
- https://Web-electric.ru/ventilyator-v-vannoy
- https://ventilsystem.ru/ventilyaciya/elementy/ventilyatory/sxema-podklyucheniya-vytyazhnogo-ventilyatora.html
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.
От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
Подключение
Подключить вентилятор в ванной можно по нескольким схемам в зависимости от типа управления. Выключателем, приводимым в действие шнурком, часто оснащены модели, подключаемые напрямую в розетку.
Недостатки:
- Провода с вилкой не всегда хватает до третей зоны, где розетки разрешены ПУЭ.
- Механическая связь со шнурком не слишком надежна.
- Контакты вилки, переключателя окисляются в условиях душевой.
- Придется смириться с шумом, потоком воздуха или не забывать периодически включать вытяжку в отсутствии людей.
Параллельно светильнику
Схема параллельного подключения с лампочкой – самая элементарная. Потребуется короткий двухжильный провод, прокладываемый с наименьшими затратами, например, при завершенном ремонте.
Минусы:
- Сквозняк во время процедур.
- Вытяжка запускается только при включенном свете.
- Нельзя настроить продолжительность работы у продуктов с таймером, так как клемма управления должна постоянно находится под напряжением.
Схемы с датчиками
Идея заключается в управлении подачей питания по сигналу от датчика:
движения; Инфракрасный потолочный датчик движения.
открытия двери; Датчик открытия двери
влажности, редко – температуры. Цифровой датчик влажности с электронной платой
Рекомендуется использовать совместно с реле задержки выключения. Наличие у аппарата второй функции задержки включения оберегает от сопутствующих проветриванию негативных эффектов: шумящих лопастей, прохладного ветерка. Если вентиляция не успела удалить влагу и запахи, придется заходить повторно, приоткрывать дверь, что неудобно.
Реализация требует прокладки дополнительной линии от сенсора. Крепление и размещение последнего не всегда предусмотрено конструкцией дверей и дизайном отделки.
Нарушение чревато поражением током, ложными срабатываниями УЗО от токов утечки, вызванных попаданием влаги. Есть законные способы обойти запрет:
Подумайте о покупке прибора, оснащенного гигростатом, сенсором перемещения, таймером, дабы избежать затрат на приобретение и хлопот с установкой отдельных устройств.
Подключение через одноклавишный выключатель
Способ предпочтительней рассмотренных по возможностям, позволяет:
- Запускать вытяжку при закрытой двери, не входя в комнату.
- Реализовать функционал модификаций с таймером, гигростатом.
Потребуется проложить трехжильный кабель (для вентиляторов с заземлением – четырехжильный) от устройства до распределительной коробки (вне ванной), с которой соединен выключатель. Мощность двигателя, как правило, не превышает 15 Вт, поэтому кабель выбирают исходя из конструкционной надежности, удобства коммутации: ВВГнг-LS 3×1,5 мм².
На рисунках из инструкций коробки и промежуточные клеммники – не показаны, поэтому новичку сложно представить фактическую разводку.
Развернутая схема выглядит так:
Прокладка без распредкоробки, с коммутацией в подразетнике выключателя – не рекомендуется, из-за нехватки места. Соединение проводов в распределительной коробке рационально выполнять посредством клеммных зажимов c обязательной маркировкой проводников.
Маркировка и назначение жил:
- L – питание (фаза).
- Т – питание управляющей платы (фаза). Встречается обозначение SL, поэтому внимательно прочтите инструкцию.
- N – ноль.
Для присоединения прибора снимают переднюю крышку (решетку), заводят проводники на соответствующие по маркировке зажимы.

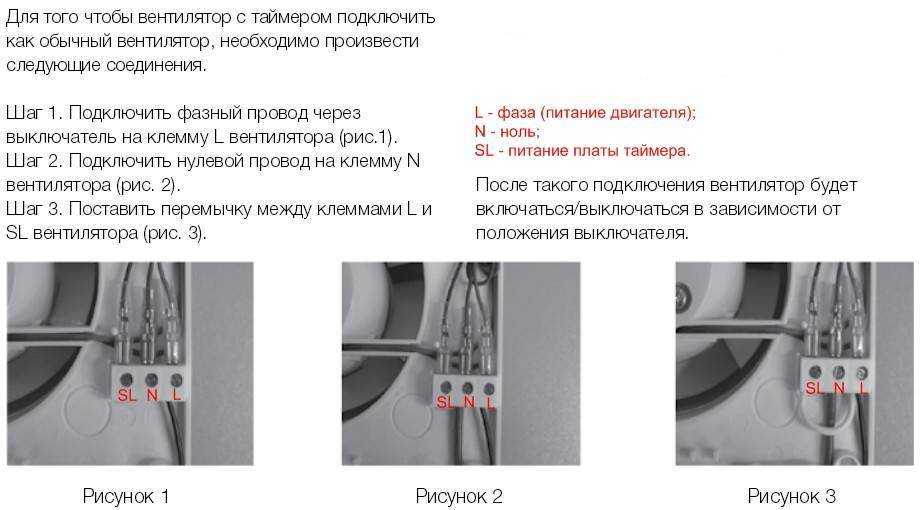

При двухжильной проводке для работы двигателя нужно соединить перемычкой фазную и управляющие клеммы:
Вариант с двухклавишным выключателем
Принципиально отличается от предыдущего независимым управлением. Первая секция клавишного выключателя входит в цепь светильника, вторая – коммутируется с электровентилятором. Распределительную коробку можно соединить с выключателем трехжильным проводом, распределив жилы, но правильней проложить отдельную линию.
Для душевой, освещаемой двумя группами светильников, управляемых двухклавишным аппаратом, придется установить отдельный выключатель электровентилятора.
Дистанционное управление
Продукты с дистанционным управлением превосходят по функциональности прочие, однако стоят дороже в три и более раз.
Подключают их:
- Напрямую от распределительной коробки. Вручную при необходимости отключают кнопкой на самом приборе.
- Через двухклавишный или отдельный настенный выключатель вне помещения санузла.
Порядок монтажа аналогичный версиям без пульта. «Элитность» подчеркивают опции: съемного двигателя, сменных патрубков и другие.
Разновидности вентиляторов с датчиками
Современные модели выпускаются с разными дополнительными элементами. В их число входят электроприборы с таймером или без него.
Вентилятор без встроенного таймера
Оборудование без встроенного таймера лишает человека некоторых удобств. При работе устройства тратится много электроэнергии. Схема подключения простая.
Вентилятор со встроенным таймером
Вентилятор со встроенным таймером позволяет экономить электричество, эффективно работает на протяжении некоторого времени после выключения света в помещении. Благодаря вытяжному вентилятору с таймером, в ванной нет повышенной влаги и плесени. Также таймер позволяет сэкономить электричество, так как не надо оставлять включенным свет в помещении, пока не исчезнет влага.
Преимущества установки вентилятора
Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.
Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.
Вероятные ошибки
При подключении чаще всего допускаются следующие ошибки:
Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной
Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм
Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.
При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.
Монтаж вентилятора с таймером
Самое лучшее время для установки вентилятора – капитальный ремонт в ванной комнате. Дело в том, что во время монтажа необходимо будет прокладывать проводку.
Если на стенах и на полу уже положен кафель, то устройство подключается с помощью внешней проводки. Она размещается в специальных пластиковых коробах, которые клеем или саморезами крепятся к поверхностям.
Монтаж вентилятора с таймером в ванной комнате можно провести самостоятельно. Работа не займет много времени.
Главное — внимательно следовать рекомендациям специалистов и соблюдать правила безопасности.
Подключение к электросети
В распределительную коробку необходимо завести кабель питания. Двужильный провод прокладывается от выключателя к коробке. Тройной кабель проводится от выключателя к осветительным приборам.
А четырехжильный шнур подсоединяется к вентилятору. Провод питания таймера зачищается и скручивается с нолем и фазой светильника.
После монтажа система тестируется. Потом провода аккуратно укладываются в распределительную коробку.
Порядок установки настенного устройства
Настенный вентилятор с таймером монтируется перед выходом вентиляционного отверстия. В том случае, если возникнет необходимость установить устройство на расстоянии от стены, можно воспользоваться дополнительным воздуховодом.
А для того чтобы скрыть конструкцию от посторонних глаз, ее можно проложить в свободном пространстве над подвесным потолком.
Что касается выбора высоты, то верхний край вентилятора должен располагаться на расстоянии 5 сантиметров от потолка. Крепление комплектующих осуществляется с помощью саморезов или жидких гвоздей.
