Замена жиклеров в газовой плите: назначение, устройство и подробные инструкции по замене форсунок

Популярные неисправности форсунок

Обычно жиклеры служат долгое время. Их замена требуется при переходе на иной тип газа или в случае заводского брака. Чаще возникает необходимость очистки их от копоти и засорения.

С засорением форсунок связаны следующие проявления:

• плита коптит, вместо ровного голубого пламени над рассекателем появляются красно-жёлтые языки;
• одна из конфорок не зажигается;
• конфорка плохо горит, иногда гаснет;
• при отпускании кнопки (ручки), которой включается устройство поджига, пламя духовки гаснет, либо вовсе не зажигается – такое случается, когда из-за недостаточной подачи газа вырабатываемого тепла не хватает для подогрева термодатчика, и подача топлива перекрывается системой контроля газа автоматически.

Замена отдельной форсунки требуется в случае, если на конфорке происходит настолько интенсивное горение газа, что языки пламени отрываются от рассекателя. Такое бывает в случае заводского брака. Если наблюдается аналогичная картина на всех конфорках, стоит проверить редуктор.

Инструментов для работ, связанных с форсунками, понадобится немного: набор рожковых и накидных ключей, крестовая отвёртка, тонкая игла (лучше укрепить на торец карандаша), проволочка или леска. Для очистки также пригодится мыльный раствор или иное жидкое средство, которым моют посуду. Абразивы использовать нельзя!

Чаще всего нужны ключи:

• для старых жиклеров — 8 мм (для сжиженного газа — 7 мм);
• для гаек конфорок — 14 мм;
• для наконечника трубопровода духового шкафа — 17 мм.

Однако, поскольку конструкции плит различны, понадобиться могут и другие ключи. Поэтому рациональнее запастись их полным набором.

Где купить комплект

Конечно же, каждого пользователя интересует вопрос — где можно приобрести такой набор, и сколько стоит это удовольствие. Все зависит от марки вашей помощницы по приготовлению еды. Жиклеры для популярных марок газовых плит можно купить в любом специальном магазине, где продаются запасные части для газового оборудования. Для редких — можно заказать на официальном сайте производителя или в сервисном центре.

Примерные цены на форсунки:

• белорусская плита Гефест — 150 р.;
• Ariston или Indesit (на сжиженном газе) — 200 р.;
• Zanussi — 230 р.;
• для плиты фирмы Gorenje из Словении — 700 рублей.

Все цены указаны за комплект форсунок или жиклеров. Весьма часто пользователи путаются в названии частей газовой плиты: конфорки с рассекателями пламени устанавливаются в верхней части плиты, они выглядят так, как показано на фото — путать их с горелками не стоит.

Подключение и настройка

После установки форсунок для сжиженного газа, которые отличаются от таковых для природного, можно приступать к подключению самого баллона.

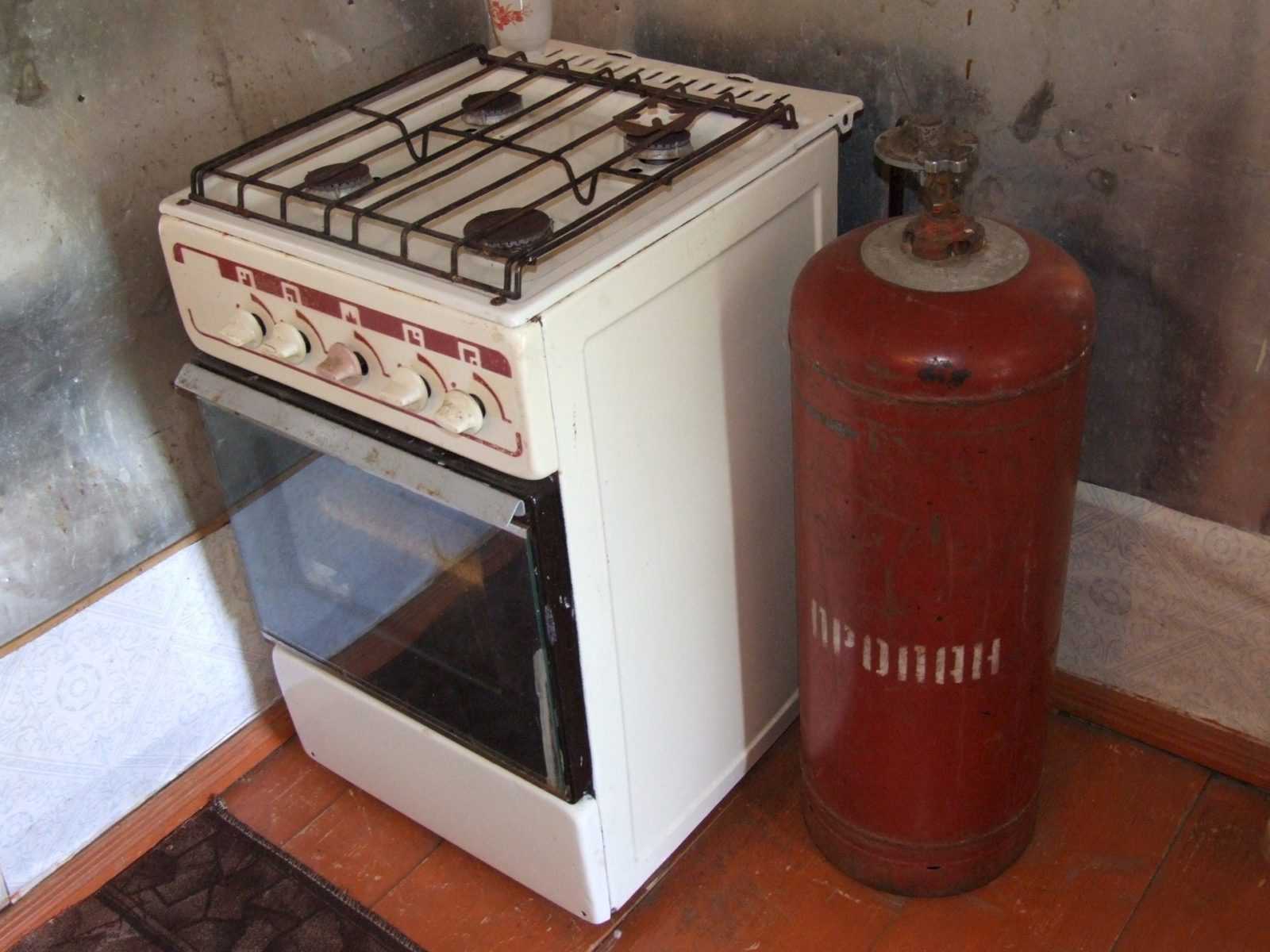

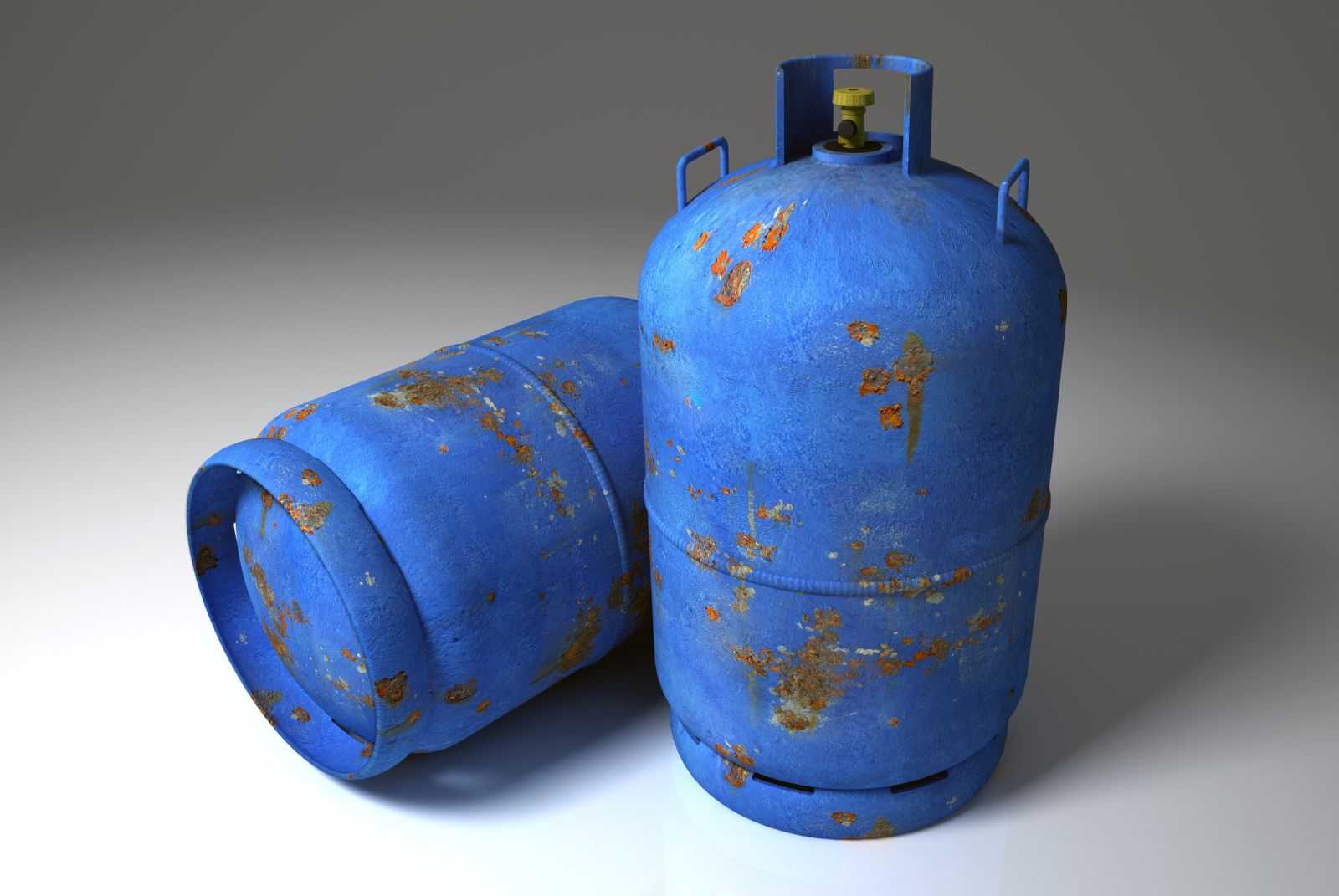

Устанавливать баллон можно и в помещении с плитой, но рекомендуется выносить его в тенистое место на улице, в приспособленный для этих целей металлический ящик. При этом расстояние от окна должно быть не менее 0.5 метра. После готовки всегда лучше перекрывать кран.

Подключение к баллону

Подключение к баллонному газу сходно для всей подобной техники, например, плиты Гефест. На баллон накручивается редуктор. Обязательно устанавливается прокладка. На входной патрубок плиты навинчивается штуцер. Он может идти в комплекте агрегата. Здесь тоже нужна прокладка. Теперь к выходу редуктора подсоединяется газовый шланг и соединяется со штуцером на плите. Шланг закрепляется хомутами. Если шланг вводится с улицы через отверстие в стене, обязательно нужно в отверстие поместить кусок металлической трубы, чтобы избежать перетирания шланга.

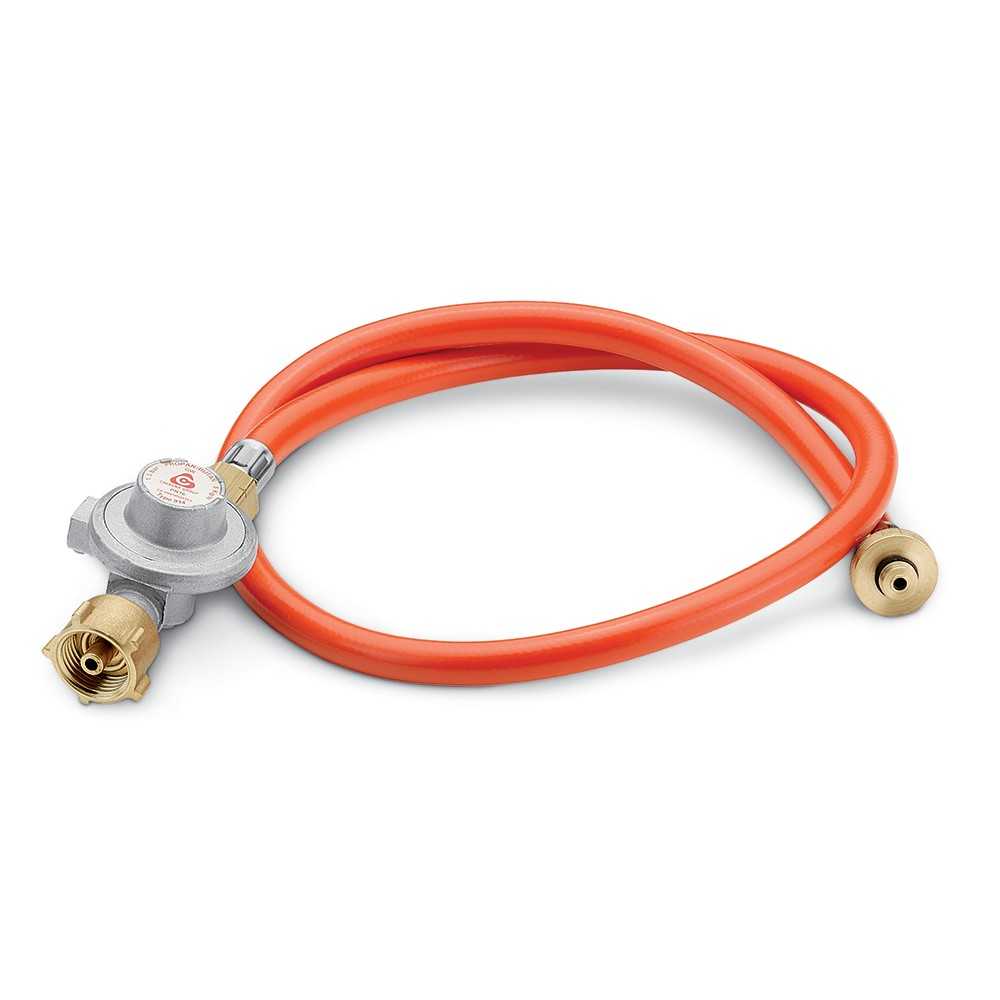

К шлангу предъявляются такие требования:

• должен быть не длиннее полутора метров;
• желательно аккуратно закрепить его, чтобы максимально обеспечить его неподвижность;
• он не должен заламываться и перегибаться;
• это должен быть специальный шланг, предназначенный для такого газа;
• не использовать больше положенного срока эксплуатации;
• обязательно проверять через время на наличие повреждений.

После соединения необходимо проверить все элементы на наличие протечек. Для этого открывается подача газа, и мыльной пеной обмазываются все стыки. Наличие протечки устраняется затягиванием гаек, жгутов, заменой прокладок. После замены баллона такую проверку тоже нужно выполнять.

Подведём итоги

Чтобы перейти на использование баллонного газа, понадобится заменить жиклёры для газовых плит во всех конфорках и в духовом шкафу. Это может также потребоваться, если в работе конфорок наблюдаются какие-то неполадки

Перед заменой обязательно нужно обращать внимание на диаметры жиклёров для газовых плит, а также их шаг резьбы. Все они маркируются, поэтому, зная характеристики, указанные в техпаспорте вашей кухонной помощницы, легко выполнить необходимую замену

В более современных плитах выкручивание форсунок не вызывает затруднений. В старых моделях, возможно, лучше обратиться в сервисный центр, так как некоторые конструкции довольно сложны для самостоятельного ремонта.

Полезные советы по замене форсунок

Для проверки исправности плиты и отсутствия утечек газа рекомендуется раз в год вызывать мастера из газовой службы. Генеральную очистку плиты лучше проводить еженедельно. Уборку стола – после каждой готовки.

Применяя чрезмерное усилие, можно повредить газовую трубку или жиклер, что может обернуться более серьезным ремонтом плиты или поломкой жиклера. Поэтому там, где имеются специальные площадки под ключ, при откручивании и закручивании жиклера используйте два ключа – один для удержания трубки, второй – для вращения сопла.

Форму и цвет пламени на горелке духовки, оснащенной терморегулятором, правильно проверять, когда духовка холодная. Иначе в процесс вмешивается терморегулятор, убавляющий подачу газа при достижении температурой определенного порога. Это – его назначение.

В оборудовании старого образца дополнительно настраивают скорость подачи на конфорку воздуха.

В новых агрегатах сопла завинчивают без подмотки резьбы. В старых газовых конструкциях последние 3-4 шага резьбы уплотняют волокнистыми материалами.

Сопла в газовых плитах различных моделей могут располагаться по-разному. Поэтому перед началом работы нужно прочесть инструкцию к вашему устройству

Если в соединениях установлены уплотнители, старые резиновые колечки лучше заменить новыми.

На форумах встречаются советы по изменению сечения пропускного отверстия жиклера с помощью зачеканивания или помещения в отверстие проволочки. Это достаточно грубые способы, к которым прибегать не рекомендуется. Ни одним из этих способов нельзя точно скорректировать подачу газа. Не удастся также просверлить узкое отверстие с помощью тонкого сверла. Лучшим решением станет покупка нового жиклера с отверстием нужного диаметра.

Порядок замены

Для успешной замены необходимо провести подготовительное исследование. В его рамках выяснить следующее:

• какой вид топлива поддерживается установленными жиклерами;
• каковы параметры альтернативных форсунок для данной модели плиты;
• какой вид топлива подается в газовую систему.

Конфорки

Стоит придерживаться следующее алгоритма действий:

1. освободить их от всех посторонних предметов: решетки, «отбойников» пламени;
2. снять верхнюю панель, которая закрывает систему подвода газа к конфоркам; она может быть закреплена посредством специальных зажимов или болтами;
3. выкрутить жиклеры, установленные в плите на данный момент;
4. заменить уплотнительное кольцо, если такое предусмотрено производителем;
5. смазать новые форсунки графитовой смазкой, которая предназначена для смазывания деталей, подвергающихся нагреву до высоких температур;
6. вкрутить сопла в их высадочные места, затянуть достаточным усилием;
7. собрать панель плиты в обратном порядке.

Инструкции по замене жиклеров плиты и духовки

Далее рассмотрим подробный инструктаж по замене форсунок на плите, а также духовке.

Инструкция #1 — замена форсунок варочной плиты

Далее о том, что делать и как, чтобы заменить на газовой плите форсунки. Поскольку конструкции газовых плит различаются, рассмотрим несколько наиболее типичных вариантов. В конструкциях новых модификаций доступ к соплам облегчен (достаточно снять конфорки). Интерес представляют иные распространённые модели.

По устройству горелок некоторые модели плит «Гефест» и «Дарина» похожи. Чтобы заменить форсунки варочной части плиты Гефест, выполняют последовательно ряд шагов.

Шаг 1. Снимают решётку с плиты, демонтируют все конфорки.

Шаг 2. Открутив винты крепления, снимают (приподнимают) верхнюю панель. У «Дарины» имеются защёлки, которые освобождаются специальными упорами из комплекта плиты.

Шаг 3. Чтобы освободить горелку, крестовой отверткой вывинчивают два винта, фиксирующие ее конструкцию.

Шаг 4. Используя отвертку с плоским шлицем, снимают фиксатор (изогнутую пластинку) со стороны рукоятки крана, освобождая трубку, подающую газ на горелку. Отводят трубку в сторону.

Шаг 5. Открепляют второй конец трубки от посадочного места, удалив пальцами или с помощью пассатижей (в «Гефесте»)/отвертки (в «Дарине») фиксирующую пластину.

Шаг 6. В плите «Гефест» торец газовой трубки соединяется с форсункой через переходной конус (на трубке под конусом установлено уплотняющее кольцо). Накидывают на шестигранную площадку конуса ключ (на 14), для того, чтобы удерживать и не повредить трубку при откручивании, вторым ключом (на

Шаг 7. Открутив старую форсунку, заменяют её новой, смазав резьбу графитовой смазкой. Заменяют также уплотняющее кольцо, что удобно проделать с помощью спички. Используют для закручивания ключ на 7.

Шаг 8. Собирают весь узел в обратном порядке.

Аналогичную операцию проделывают для остальных горелок варочного стола.

Пользуясь тем, что верхняя часть агрегата вскрыта, производят очистку ее от мусора и грязи. Кроме замены форсунок, в плитах могут заменяться и винты для регулирования малого расхода газа (или малого пламени). Ими регулируется пониженная подача газа, достаточная для того, чтобы при минимальном поступлении газа пламя на горелке не затухало.

Признаки, говорящие о необходимой замене детали

Так как деталь выполняет роль клапана в газовой плите, то ее поломка сильно скажется на функционировании каждой части техники. Ее выход из строя создает очень опасную ситуацию, поэтому при малейших подозрениях необходимо моментально приступить к ремонту. Однако для того, чтобы Вы точно определили поломку, мы собрали несколько признаков, которые точно говорят о поломке. Это:

• Самый распространенный признак — запах газа в помещении. Если Вы периодически или постоянно ощущаете характерные «нотки» в воздухе, то срочно принимайтесь за ремонт, в противном случае Вы рискуете стать виновным во взрыве.
• Шланг, по которому поступает топливо для техники периодически становится мокрым от жидкости. В этом случае форсунка не справляется в давлением.
• Вы слышите «сопящий» звук из шланга.

Конечно же, существует множество различных ситуаций, не входящих в данный список. Однако они все так или иначе похожи на то, что мы обозначили. В любом из случае замена жиклеров в газовой плите — обязательная процедура. Еще раз повторим: при малейших подозрениях незамедлительно приступайте к ремонту, ведь на кону может быть как Ваша жизнь, так и жизнь соседей.

Это обезопасит Вас во время ремонта.

Это также необходимая процедура.

3. Снимите верхнюю крышку плиты

Обычно она крепится на болты или саморезы. В любое случае, голыми руками это лучше не делать — воспользуйтесь инструментом.

4

Вам стоит обратить внимание на то, что мы показали на фото. Это Ваша основная область действия, ведь именно тут находится нужная деталь

Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали

Это Ваша основная область действия, ведь именно тут находится нужная деталь. Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали.

Вся процедура проходит легко, поэтому не применяйте грубую физическую силу.

Его ничто не держит, поэтому данная процедура должна пройти без проблем.

Это можно сделать любым инструментом, главное — не повредить трубку.

Все это делается руками. Не используйте ничего острого, ведь так Вы можете повредить наконечник!

9. Соберите плиту, повторив прошлые действия наоборот

Это будет просто. Можете ориентироваться на фотографии.

Вот Вы и произвели замену необходимой детали! Мы уверены, что она прослужит Вам очень долго. Ремонт, выполненный своими руками, ценнее в несколько раз!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Важные моменты при выборе форсунки

Помочь в выборе газовой горелки могут продавцы-консультанты. Но как известно, на других надейся, а сам не плошай. Поэтому перед приобретением рекомендуется ознакомиться с рядом моментов.

Особенности помещения. В первую очередь — это площадь. Если она менее 12 кв. м., то более разумно будет купить наддувной тип, если больше — атмосферный

Немаловажное значение также играет вентиляция. Если скорость и объём циркуляции воздуха оставляет желать лучшего, приобретать стоит наддувную газовую горелку. Тип печи

Тип печи

Если печь работает только на газу, необходимо приобретать атмосферный вариант. В остальных случаях отлично подойдёт наддувная разновидность. Мощность. Выражение «чем выше мощность — тем лучше» здесь не подходит. Это значение следует рассчитывать исходя из площади помещения. Так, на 10 кв. м. требуется 1 кВт энергии. Страна-производитель

При выборе газового оборудования следует помнить, что зарубежные изделия более качественные и долговечные, чем отечественные Поэтому в первую очередь рекомендуется обращать внимание на американские, немецкие и итальянские форсунки

Приобретение газовой форсунки прежде всего поможет укрепить финансовое положение, а лишь затем освободить от постоянной беготни с дровами или углём. Печь на газу — очень удобное и практичное изобретение, однако необходимо помнить о взрывоопасности этого топлива. Поэтому не следует приобретать самые дешёвые и низкокачественные изделия.

https://youtube.com/watch?v=Lr6jSYBbCfs

https://youtube.com/watch?v=mWM624r8CAQ

Что такое жиклер?

Жиклер является одной из основных составляющих газовой плиты. Он обеспечивает подачу голубого топлива в конфорку в достаточном объеме и нужном давлении. Без форсунки работа газовой плиты вообще была бы невозможной.

Отклонения в работе жиклеров видны сразу, они заметны по желтым и красным языкам пламени и копоти на посуде

Своей формой жиклер напоминает болт, в головной части которого устроено проходное отверстие. Диаметр отверстия должен соответствовать давлению подающегося топлива и мощности конфорки.

Нужно принимать во внимание, что давление магистрального газа и баллонного существенно отличается, поэтому и диаметр форсунки для этих видов топлива будет разным. Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения. Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения

Жиклер регулирует давление и обеспечивает поступление газа в конфорку в требуемом объеме, эквивалентном объему воздуха, необходимого для нормального процесса горения

Чтобы обеспечить максимально эффективную работу плиты, исключить выделение вредных продуктов, фактор копчения, нормализовать расход топлива, нужно устанавливать форсунки, размеры и диаметр выпускного отверстия которых соответствуют требованиям производителя газовой плиты.

Виды жиклеров и их основные характеристики

Жиклеры или форсунки с шестигранной головкой, наружной резьбой и продольным внутренним отверстием. В подавляющем большинстве они изготовлены из бронзы.

Жиклеры для магистрального и баллонного газа отличаются длиной резьбы и диаметром канала подачи газа, что связано с разным давлением поступления топлива

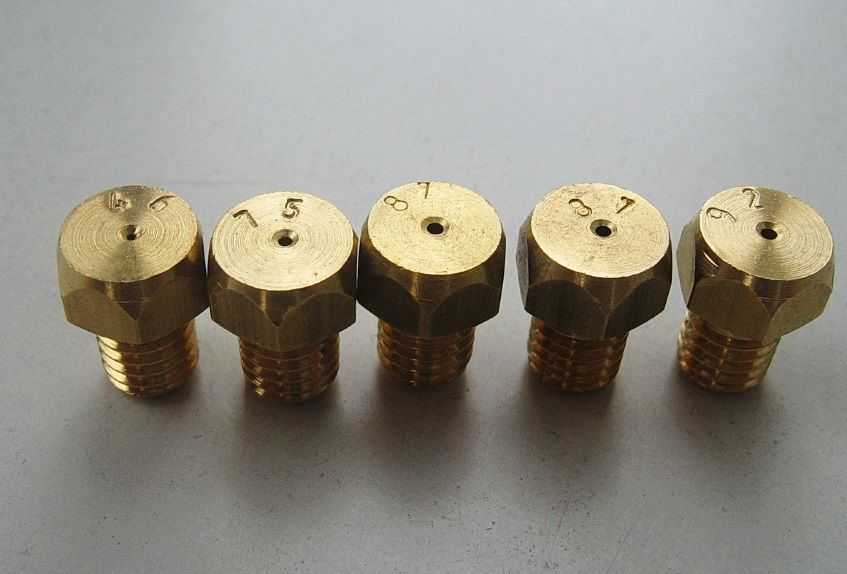

На торцевой части нанесена маркировка, отображающая информацию о пропускной способности форсунки. Единицы измерения – объем газа в кубических сантиметрах, который способен пропустить жиклер за 1 минуту.

Жиклеры могут быть двух видов – для природного газа (отличаются большим диаметром отверстия и укороченным телом), для сжиженного газа (отличаются меньшим диаметром отверстия и удлиненным телом, что связано с более высоким давлением).

Давление в баллоне превышает давление в газовой магистрали, этим и объясняется меньший диаметр в головке соответствующего жиклера. Мощность горелки определяется ее размером, поэтому и диаметры отверстий в соответствующих жиклерах будут разными.

Диаметр отверстия в форсунке должен соответствовать давлению газа:

• Большая горелка – 1,15 мм (20 Бар); 0,6 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).
• Средняя горелка – 0,92 мм (20 Бар); 0,55 мм (50 Бар); 0,92 мм (20 Бар); 0,65 мм (30 Бар).
• Маленькая горелка – 0,75 мм (20 Бар); 0,43 мм (50 Бар); 0,7 мм (20 Бар); 0,5 мм (30 Бар).
• Горелка в духовке – 1,2 мм (20 Бар); 0,65 мм (50 Бар); 1,15 мм (20 Бар); 0,75 мм (30 Бар).

Нужно принимать во внимание, что некорректная работа жиклеров может быть вызвана не изменением типа топлива, а банальным засорением выходного отверстия. В этом случае можно произвести чистку форсунок, не прибегая к их замене

Технология очистки форсунок

Время от времени приходится менять форсунки или производить их очистку. Рекомендованная периодичность выполнения процедуры – 1 раз в год.

Засоренные форсунки ухудшают качество пламени, приводят к снижению количества выделяемого тепла. Кроме того, увеличивается расход горючего, что нежелательно для владельцев оборудования на сжиженном газе. Не устроит указанный факт и собственников жилья с установленными газовыми счетчиками.

Для очистки жиклеров потребуется:

• Универсальные средства – сода либо уксус, средство для мытья посуды;
• Чистящее средство для посуды;
• Зубная щетка;
• Тонкая проволока либо иголка.

Работы начинаются с удаления нагара, копоти и жира из области расположения жиклера. Форсунку нужно выкрутить и замочить в моющем средстве, в растворе соды либо уксуса.

Для очистки форсунок не требуется специальных инструментов, достаточно иметь под рукой тонкую проволоку, зубную щетку и моющее средство.

Внешнюю поверхность можно очистить зубной щеткой, используя обычный бытовой чистящий порошок. Отверстие форсунки следует чистить иглой, иногда оправдана продувка насосом или компрессором.

Очищенный и просушенный жиклер необходимо установить на место

При этом следует обратить внимание, что при наличии уплотнительной прокладки под жиклером, необходимо произвести ее замену

Очистка форсунок

Когда все внешние элементы плиты, включая конфорки, отмыты, а подача газа все равно проходит с перебоями, может помочь прочистка форсунок.

Чтобы понять, как почистить жиклеры в газовой плите, нужно знать, что они из себя представляют и где находятся.

Форсунка присоединяется к соплу на конце трубки газопровода, она делает подачу газа строго дозированной. Представляет собой металлическую деталь, по форме напоминающую болт с небольшим продольным отверстием в центре головки. Под каждую конфорку подведена трубка с соплом и жиклером на конце.

В процессе приготовления пищи жидкость или мелкие частицы еды попадают под основание стабилизатора пламени. Они забивают маленькое отверстие форсунки, закрывая поступление газа.

Выполняют прочистку в несколько этапов:

1. Перед началом работ по самостоятельной прочистке жиклера перекрывают подачу газа к плите. Помещение должно хорошо проветриваться.
2. Подыскивают подходящий инструмент. Он должен быть достаточно тонким и прочным настолько, чтобы не сломаться при пробивании отверстия. Частица хрупкого предмета может окончательно заблокировать сопло. Подойдет, например, проволока, струна или игла.
3. Снимают стабилизатор, находят форсунку.
4. Инструмент вставляют в отверстие и прокручивают 3-5 раз. Повторяют до тех пор, пока не станет понятно, что его свободному перемещению в канале ничего не мешает.
5. Собирают горелку, включают газ, оценивают состояние пламени.

Проверять, как функционирует горелка, можно только тогда, когда она полностью собрана. Нельзя подносить огонь к соплу, с которого снята конфорка.

Самостоятельные манипуляции по очистке конфорок и форсунок плиты не всегда исправляют ситуацию с отсутствием пламени или неравномерной подачей газа. Если это произошло, обратитесь к профессионалам в области ремонта газового оборудования.

Меры безопасности при использовании плиты с балонным газом

Газовое оборудование – это всегда источник потенциальной опасности. В этой связи следует соблюдать ряд простых, но важных правил:

газовая плита должна быть установлена в хорошо вентилируемом помещении;

баллон с сжиженным газом устанавливают на улице, в специальном металлическом ящике;

если в помещении чувствуется запах, его следует сразу же проветрить и отключить все электроприборы;

все места соединения, шланг и редуктор должны быть доступны для осмотра.

Жиклеры для газовых плит под баллонный газ Гефест. Почему мы делаем так?

Жиклеры для газовых плит под баллонный газ Гефест. Почему мы делаем так? Для правильного выполнения задачи по переводу газовой плиты Гефест на сжиженный (баллонный) газ считаем необходимым дать нашим клиентам некий отчет или последующее обоснование нашим действиям в плане работы с предлагаемым в магазине комплектом жиклеров(форсунок) для сжиженного газа. Данная информация касается только Гефеста. Опубликовано 25.04.2016 г.

Обратимся к паспорту (одна из последних версий паспорта), который прилагается к газовой плите Гефест и приступим к его прочтению. Сразу отметим, что предлагаемый заводом комплект для перевода газовой плиты на сжиженный газ является универсальным для всех видов плит, выпускаемых Гефестом. Существует обычная стандартная версия комплекта жиклеров под сжиженный газ Гефест, но тот окончательный вариант, который предлагается нами в магазине «доведен до ума» с учетом опыта работы с Гефестом и уже проверен многими нашими клиентами

Ниже расположена фотография той страницы паспорта плиты Гефест, которая указывает рекомендуемые заводом, – очень ВАЖНО слово «рекомендуемые» диаметры жиклеров, которые должны использоваться в горелках стола плиты, духовки и гриля (если плита им оснащена) при подключении плиты к баллонному газу с давлением 30 mbar. Так почему так важно слово «рекомендуемые» диаметры? По той простой причине, что плита и на жиклерах с отверстиями под природный газ без замены последних тоже работает

Просто газовая смесь идет настолько богатая, что плита начинает сильно коптить. Плита портится сама и жутко портит используемую посуду. В данном случае получается что мы эксплуатируем плиту не следуя рекомендациям завода. Кстати, многие об том что надо заменить жиклеры под природный газ другими и понятия не имеют. И ничего страшного.

Анализ паспорта с указанием диаметров. Итак. Сначала ответим на вопрос «Почему комплект жиклеров, поставляемый заводом под сжиженный газ универсальный для всех плит Гефест?»

Крайняя левая колонка таблицы перечисляет типы горелок (конфорок). Горелки стола плиты: Быстрая горелка – большая, Полубыстрого действия – средняя, вспомогательная – маленькая. Эти три вида горелок стола в плитах Гефест существуют в четырех исполнениях: Gefest, Sabaf, Gefest 5 и Somipress. Два из этих четырех исполнений импортного происхождения. Сверху в шапке таблицы мы видим два возможных варианта давления подводимого к плите природного газа 13 и 20 mbar. И правее давление 30 mbar, сжиженный газ. Эта колонка нас и будет интересовать в дальнейшем. Но сначала ответ на поставленный вопрос. Как мы все хорошо знаем теория отличается от практики. И понятно, что например при работе на природном газе большая конфорка стола типа Gefest работает на жиклере 144, а она же в исполнении Gefest 5 на жиклере диаметром 149. Это при давлении 13 мбар. А при давлении 20 мбар эти жиклеры смотрим таблицу , – 126 и 131 соответственно. Теперь представьте продавца плит, который говорит «Вам плита нужна для работы на каком давлении газа?» А если давление не 20 мбар? А какое, – мы не знаем? Или, когда при резком похолодании потребление газа резко возрастает и давление падает даже до 65 мбар, а то и ниже. Как тогда быть? Поэтому, паспорт это хорошо, а вот на практике все совсем не так. То что написано в паспорте на практике осуществить невозможно, да и не нужно. Поскольку разницу в соплах, диаметры которых, в сотых долях миллиметра указаны как 92, а мы используем 95-е, заметить не сможет ни один прибор. Почему? Да потому что в момент такого измерения и давление подаваемого газа в секундные интервалы времени изменяется. В итоге мы понимаем, что в паспорте рекомендовано, но погрешность все равно существует даже при самых точных рекомендациях. Поэтому завод не в состоянии изготовить 350 вариантов (не меньше) жиклеров под сжиженный и природный газ под каждую плиту, да еще и гарантировать их работу только при необходимом давлении. Ответ, полагаем, понятен. А кого не устраивает и такой ответ, то добавьте еще к погрешности качество подаваемой газовой смеси в калориях и ответ Вас точно устроит.

Обслуживание жиклёра

У большинства популярных моделей известных брендов снимать форсунки для последующей очистки нет необходимости. Достаточно убрать конфорки, чтобы открыть доступ к загрязнённым деталям. В некоторых случаях может понадобится демонтаж варочной панели, если она закрытого типа.

Для очистки сопла подойдёт обычная иголка или медная проволока. Проводим инструмент в отверстие и поворачиваем его вокруг своей оси. Когда игла достигла дна, включаем газ и только потом вынимаем её. Таким образом струя из сопла выталкивает пыль с мелкой грязью наружу. Двух-трёх секунд более чем достаточно для продувки.

Очистка форсунки

Если с обслуживанием на месте возникли проблемы, или конструкция плиты не предусматривает такую возможность, то форсунку необходимо полностью извлечь, прочистить, промыть и высушить. В доброй половине случаев подробная процедура описана в инструкции по эксплуатации к оборудованию.

Необходимый инструмент:

• жиклёры– 8-миллиметровый ключ (для пропана на 7 мм);
• крепёж конфорок – 14 мм;
• гайки трубопровода – 17 мм.

На некоторых специфических плитах крепление может отличаться от указанного. В качестве универсального варианта можно использовать гаечный ключ с меняющимся диаметром головки.

Назначение и конструкция жиклеров

Из трёх существующих в газовой плите систем, газовая система, состоящая из запорных кранов, трубопроводов, горелок и конфорок, является базовой. Подробно об устройстве плиты мы писали в этом материале.

Независимо от модели плиты состав её компонентов одинаков, и в комплексе они служат для транспортировки подаваемого на плиту газа, смешению его с воздухом (для насыщения кислородом), дозированной подачи к отверстиям рассекателя. На газовом пути за дозировку и напор газа отвечают запорный кран и сопло горелки, иначе называемое форсункой или жиклером.

Принцип работы и устройство форсунки

Газ, подаваемый на конфорку газовой плиты (устройство, где происходит образование газовоздушной смеси), может быть разного типа – природным (метаном) или сжиженным (баллонным – пропаном).

Для эффективной, стабильной работы газовой плиты смешение газа и подача на рассекатель конфорки должны осуществляться равномерно, с определенный скоростью. Для этого в конструкции газовой горелки имеется важная деталь – жиклер.

Рассмотрим подробнее, что же такое жиклеры в бытовой газовой плите. Это деталь в составе горелки, предназначенная для того, чтобы газ поступал в конфорку с соответствующим давлением в нужном объёме. Для этого в форсунке сделано калиброванное проходное отверстие, определяющее параметры газовой струи, отвечающие условиям, заданным производителем.

Эти условия соотносятся с оптимальной мощностью газовой плиты, определяемой максимально полным сгоранием потребляемого газа, указываемой производителем среди технических характеристик оборудования.

Диаметр и резьба форсунок

Форсунки имеют болтообразную форму, снабжены наружной резьбой и головкой с шестигранным шлицем. Пропускное отверстие (сопло), расположенное в центре детали, имеет диаметр, рассчитанный соответственно типу газа, его давлению, а также способу подачи газо-воздушной смеси и мощности конфорки.

Для баллонного газа диаметр сопла (при одинаковой конструкции и мощности горелок) нужен немного меньше, для природного – чуть больше.

Если на плиту, подключенную к баллонному газу, установить жиклеры для природного газа, напор поступающего в горелку газа будет больше, воздуха (и кислорода) будет захватываться меньше, языки пламени будут шумные и длинные, иметь оранжевый цвет и коптить. В таком случае ситуацию можно изменить лишь заменой жиклеров на детали с меньшим диаметром сопла.

В большинстве моделей шестигранный шлиц разных жиклеров имеет один типовой размер, поэтому для откручивания заменяемой детали разных плит нужен ключ 7 мм.

Различными в жиклерах являются диаметры отверстий, шаг резьбы и длина детали (для природного горючего – длина короче, для сжиженного – длиннее). Размеры диаметра канала выбиваются на головке детали (в сотых долях мм, гораздо реже маркировка бывает в мм).

Жиклеры относятся к сменным деталям. При продаже плит, на них, как правило, установлены форсунки, предназначенные для природного газа. В комплектующие многих современных моделей плит на газе входят и сопла, предназначенные для переключения их на баллонный газ. Если этого нет, то набор жиклеров можно приобрести отдельно там же, в специализированных магазинах, либо через интернет.

Форсунки изготавливают из латуни. Она является термически стойкой, долговечной и устойчивой к коррозии. Во время работы нагреваются незначительно. В плитах старого образца вертикальные форсунки изготавливались из латуни, а основание, в которое они ввинчивались, – из алюминиевого сплава. Поэтому при замене или очистке сопла необходимо быть осторожным, чтобы не повредить резьбу.

Если утеряны документы на агрегат, определение резьбы жиклера газовых плит при покупке деталей на замену может вызвать некоторое затруднение. Однако определить шаг резьбы форсунок большинства плит не сложно, так как существует только два значения – 0.75 и 1.0 мм.

До 2009 года жиклеры для плит производились с шагом резьбы – 1 мм. В большинстве новых плит, выпускаемых с 2009 г., установлены форсунки с резьбой – 0,75 мм. Для определения размера достаточно приложить к резьбе линейку с отчетливо видимыми миллиметровыми делениями.

При переводе плиты на газ из баллона заменяют не только форсунки. Заменяют и газовый редуктор.

Как перевести газовую плиту на баллонный или природный газ

Из центральной системы газоснабжения на кухню поступает природный газ, как правило, NG G20, который подается в устройство под давлением 20 мбар. Для баллонов используют сжиженный газ, наиболее распространен LPG G30. Он поступает в устройство под давлением 50 мбар. Горение газовоздушных смесей не одинаковое из-за различия в составе и давлении. Для выравнивания пламени и предотвращения появления копоти в горелках устанавливают жиклеры определенных размеров.

Жиклер (форсунку или сопло) изготавливают обычно из бронзы или латуни. Он выглядит как болт с резьбой, но только с внутренним отверстием, через которое подается топливо. Чем оно больше, тем больше газа через него поступает. На торце форсунки выбивают цифры, которые обозначают диаметр отверстия в сотых долях миллиметра. Например, число 75 означает, что диаметр отверстия составляет 0,75 мм, а число 115 соответствует диаметру 1,15 мм.

Размер отверстия зависит от типа газа и мощности конфорки. Так как давление у сжиженного и природного газа неодинаковое, для них разработаны разные наборы форсунок. Для баллонного газа используют жиклеры с меньшим диаметром, так как давление его выше, чем у природного.

Каждая горелка (малая, средняя, большая, духовка) имеет свой жиклер, которому соответствует номер, определенный производителем. Чем горелка меньше, тем ниже ее мощность. Для ее работы необходимо меньше газовоздушной смеси, а это значит, что диаметр отверстия должен быть небольшим.

Замену форсунок производят, если необходимо перевести газовую плиту с природного газа на сжиженный и наоборот. Но это не единственная причина. Жиклеры меняют, если:

• топливо неравномерно горит, и плита при работе коптит;
• пламя шипит и отрывается от конфорки;
• цвет пламени не синий, а желто-белый с красными проблесками.

Эти признаки говорят о том, что в газовой плите стоят неподходящие сопла. Когда техника работает некорректно, рекомендуют заменить не одну форсунку, а весь комплект. При переходе на баллонный газ это даже необходимо.

Отличия форсунок для природного топлива от форсунок для баллонов следующие:

• укороченное тело болта;
• меньше витков резьбы;
• увеличенный диаметр отверстия.

Обычно производители снабжают бытовую технику двумя видами форсунок. Но если их нет или устройство приобреталось давно, жиклеры можно приобрести в магазине или заказать на сайте производителя.

Перед покупкой необходимо определить, какой диаметр отверстия нужен

К выбору форсунок под баллонный или природный газ важно подойти ответственно, так как от этого зависит безопасность пользователей. Когда газ из жиклера идет криво, часть его скапливается под варочной панелью

Это может привести к взрыву. В техническом паспорте к бытовой технике содержатся данные о жиклерах для центрального газоснабжения и баллона. Если он был утерян, его можно найти в интернете, указав марку устройства.

Соотношение диаметров отверстий (в мм) к различному типу топлива приведены в таблице.

Тип горелки	Тип газа (давление)
NG G20 (20 мбар)	LPG G30 (50 мбар)	NG G25 (20 мбар)	LPG G30 (30 мбар)
Маленькая горелка	0,75	0,43	0,70	0,50
Средняя горелка	0,92	0,55	0,92	0,65
Большая горелка	1,15	0,60	1,15	0,75
Горелка духовки	1,20	0,65	1,15	0,75
Горелка гриля	0,95	0,60	0,95	0,65

При переводе плиты на сжиженный газ следует учесть, что не только меняют форсунки, но и устанавливают редуктор. С его помощью регулируют давление поступающего топлива.

Выводы и полезное видео по теме

Домашние умельцы всегда предпочитали все делать самостоятельно. В ролике можно увидеть, как опытным путем найдены фиксирующие элементы и произведена замена сопла в духовке плиты MORA:

Нюансы очистки форсунки в следующем ролике:

Перевод плиты “Лада” на баллонное топливо:

Замена такой, казалось бы, маленькой, но необходимой для правильной работы плиты, детали не сложна для тех, кто привык работать руками. Знание о том, как правильно поменять на старой газовой плите жиклеры, минимальный набор инструментов и запчастей, внимательное следование правилам замены – этого будет достаточно для успешного дела.

Знакомы с процессом замены жиклеров не по наслышке? Расскажите о своем опыте, поделитесь полезными советами с другими пользователями, принимайте участие в обсуждениях – форма обратной связи расположена ниже.
