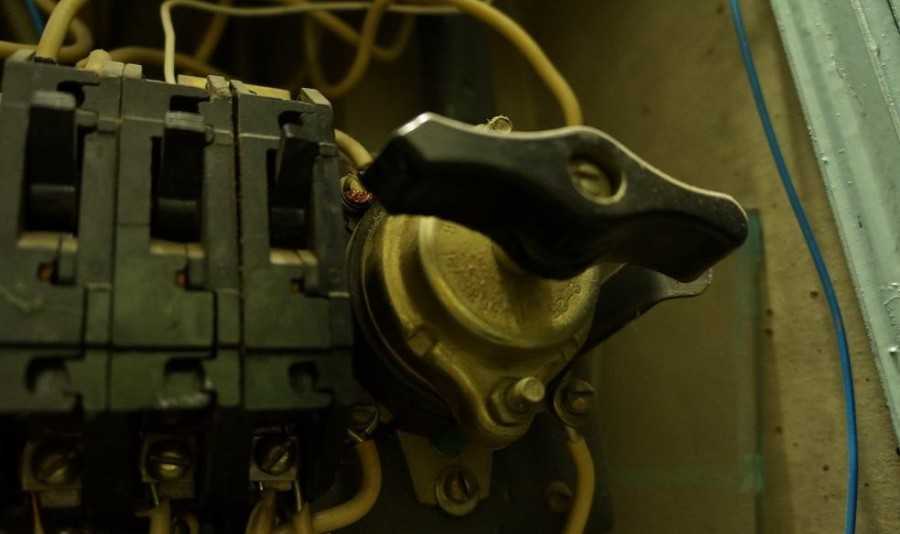

Как работает и зачем нужен пакетный выключатель: схема подключения, назначение и замена собственноручно

Разница между рубильником и вводным автоматом

Самый часто задаваемый новичками в этой области вопрос: можно ли устанавливать на вводе только автомат, без дополнительного рубильника или пакетного выключателя? На первый взгляд кажется, что такие действия не противоречат ПУЭ, однако проблема здесь не в том, что подобный монтаж запрещен. Дело в конструктивных особенностях оборудования.

Рубильник или пакетный выключатель не имеют в своей схеме сложных элементов, они просты и поэтому надежны. Для подобных размыкателей нет определенного количества циклов, которое они способны выдержать. Поэтому если планируется часто отключать сеть, то перед вводным автоматическим выключателем следует поставить пакетник или рубильник.

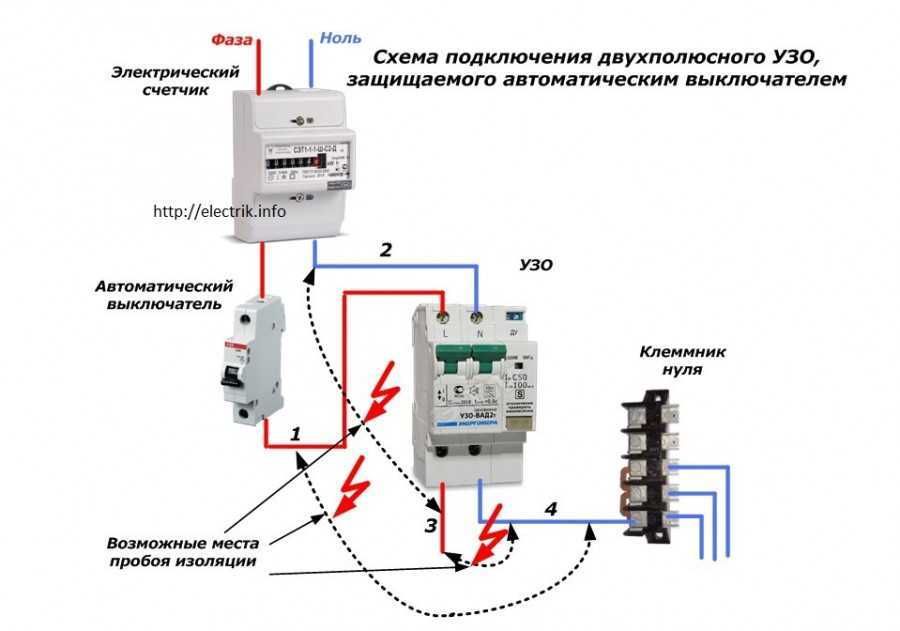

Схема подключения узо на группу автоматов

Коллеги по призванию мне часто задают один вопрос, на который я уже утомился отвечать, поэтому решил написать об этом в своем блоге. Характер вопроса примерно следующий «если для подключения использовать одно узо на несколько автоматических выключателей, каким должно быть это узо по номинальному току? Какая схема подключения узо на группу автоматов при этом будет? Сколько автоматов можно подключить к одному узо?». В общем, все эти вопросы из серии правильности подключения узо, поэтому давайте разберем их подробно.

Всем известно, что устройство защитного отключения не имеет собственной защиты от перегрузов и коротких замыканий. В паре с УЗО обязательно ставится автомат. Работает этот дуэт примерно так: если по линии возникает утечка тока – срабатывает УЗО, если по линии возникают сверхтоки – срабатывает автомат.

Почему не стоит часто пользоваться АВ

Вам будет интересно: Принтер не печатает документы Word: причины и что делать?

Проблема высокотехнологичных автоматов в том, что у них есть определенный ресурс по циклам. Обычно он равен 8000-10 000 включений. Это означает, что после этого устройство либо полностью перестанет работать, либо просто не снимет напряжение с сети при возникновении перегрузки или короткого замыкания. Но еще не факт, что устройство выдержит обещанное производителем количество циклов. Из этого следует, что часто пользоваться вводным автоматическим выключателем не стоит. Лучше для этих целей установить рубильник или пакетник.

Стоимость автоматов не слишком высока, однако никому не хочется переплачивать лишнее, а значит, наиболее верной будет схема, при которой расположение элементов будет следующим (от подачи):

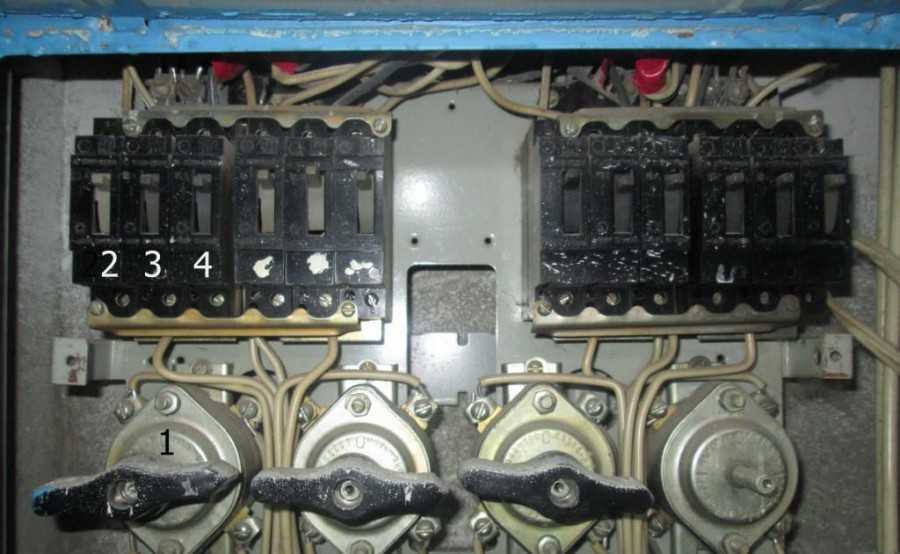

Рубильник или пакетный выключатель.
Вводной автомат.
Прибор учета электроэнергии.

Виды автоматических выключателей

Автоматы для электросчетчика различают по нескольким критериям:

• по виду тока в главной цепи;
• механическое или моторное управление;
• способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
• по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
• корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
• величина пропускаемого тока;
• возможность расцепления цепи электричества на расстоянии;
• защита, которая срабатывает при критических показателях напряжения.

Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.

Выключатели подразделяются на:

• дифференциальные;
• автоматические;
• устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

• пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
• неподвижных контактов, расположенных по кругу;
• подвижных контактов в форме ножей;
• пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рис. 1. Устройство пакетника

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

На рисунке 2 показаны схемы разных типов переключателей.

Рис. 2. Схемы распространённых пакетников

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Рис. 3.  Внешний вид герметизированного пакетника

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах,  достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Особенности монтажа и подключения

Схема подключения

Перед установкой двухполюсных переключателей непосредственно по месту их назначения важно определиться с условиями обустройства проводных линий на конкретном объекте (в частном доме или квартире). При этом возможны два варианта подводки жгута из проводников, укладываемых либо скрытно, либо открыто. При скрытой прокладке в стенах сначала проделываются специальные канавки (штробы), в которые затем помещается гофрированный шланг с комплектом проводников внутри

При скрытой прокладке в стенах сначала проделываются специальные канавки (штробы), в которые затем помещается гофрированный шланг с комплектом проводников внутри.

В этом случае и сам двухполюсник придется размещать скрытно – проделывать под него специальную нишу в стене, по размеру соответствующую диаметру элементов крепления. Для ее подготовки потребуется электрическая дрель со специальной насадкой типа «коронка».

Встраиваемый переключатель

Также необходимо приготовить пластиковый корпус или монтажную коробку, в которой будет фиксироваться двухпозиционный переключатель. При проведении этих операций придерживаются следующих общепринятых правил:

1. Перед началом работ полностью обесточить всю квартиру или ходя бы данное ответвление от распределительного щитка, отключив соответствующий линейный автомат.
2. Подготовить черновую схему размещения переключателя и подводки к нему проводников.
3. После высверливания в стене подходящего по диаметру отверстия разместить в нем посадочную коробку, закрепив ее распорными винтами.
4. В готовую круглую нишу установить сам коммутационный прибор.
5. Подключить к его клеммам соответствующие проводники и зафиксировать корпус крепежными метизами.

Установка накладного переключателя

Прядок установки открыто прибора выглядит следующим образом:

1. Делается разметка зоны его фиксации на стене.
2. На выбранном месте крепится на шурупы дополнительная подложка из дерева или пластика (подрозетник).
3. Изделие фиксируется на нем посредством подходящих по размеру метизов.

Порядок подключения проводников к клеммам перекидного устройства тот же, что и при скрытом монтаже. При этом способе прокладки подводящие провода допускается размещать в специальном пластиковом канале, называемом кабельным.

Области применения электрических выключателей на два направления не исчерпываются описанными случаями. На их основе проектируется множество механических узлов, управляющих силовыми и сигнальными цепями.

Принцип работы прибора

Принцип работы пакетника довольно прост: во время поворота ручки на 90 градусов натягивается пружина, которая оказывает воздействие на шайбу. Фиксаторы корпуса помогают в её стабилизации. Затем движение передаётся на контакты и они, в зависимости от изначального положения, замыкаются (ток начинает поступать) либо размыкаются (ток прекращает поступать). Дисковый пакетный переключатель работает только в режиме включить либо выключить. Кулачковый прибор можно программировать, переключение контактов при этом зависит от положения самого пакетника.

https://youtube.com/watch?v=NGGsS6Rqkps

Принцип работы

Структурная схема пакетного переключателя определяет основные принципы его работы. Изделие, имеющее всего два положения и использующееся для включения и выключения потребителя, часто называют просто выключателем (ПВ). Пакетный переключатель (ПП) может иметь несколько промежуточных фиксированных положений для осуществления различных функций (реверс электродвигателя, изменение схемы соединения обмоток «звезда-треугольник» и т. д.).

Для исключения образования дугового разряда между контактами предусмотрен механизм быстрого переключения. Поворачивая рукоятку, оператор взводит пружину, но устройство пока находится в фиксированном положении. При превышении определенного усилия механизм быстро поворачивает подвижную контактную группу на определенный угол до следующей фиксации упоров в верхней крышке и замыкания очередных коммутируемых пар.

Ручной трехфазный пакетный переключатель фаз

Фазами в электрике называют нагруженные электрическим напряжением проводящие контакты, которые время от времени могут либо перегружаться, либо наоборот, недополучать электроэнергию по тем или иным причинам. Всё это пагубно сказывается на результате работы, подключённых к ним приборам и устройствам. Именно для этого нужен переключатель фаз, который снимал бы напряжение и изолировал контакты до нормализации состояния напряжения и нагрузки на сеть.

В данном случае нельзя не отметить положения пакетников, ведь они обладают определёнными преимуществами:

1. Размер самого коммутатора. Чаще всего, пакетный выключатель имеет малые габариты, что облегчает как его монтаж, так и эксплуатацию.
2. В отличие от многих аналогов, имеет выраженное быстродействие, в том числе в плане погашения дуги постоянного тока.
3. Несмотря на сравнительную чувствительность к воде, взрывам, температуре, он стоек к механическим манипуляциям.
4. Безопасен для работы.
5. Различные виды конструкций для удобства использования и встраивания, удобное техническое обслуживание.

Для удобства выбора предусмотрена специальная производственная маркировка. Исходя из неё можно подобрать необходимое количество полюсов, уровень мощности для одно, двух и трехфазного действия, а также уровень защиты и другие критерии.

Устройство и принцип работы

Основное предназначение пакетн ых выключателей состоит в своевременном включении и выключении электрических контактов при работе на линиях с небольшим напряжением. Переменный ток имеет рабочее напряжение до 380 вольт, а постоянный – до 220 вольт. Значение рабочей частоты составляет 50 Гц и выше. Данные приборы не обеспечивают высокоэффективную защиту, однако из-за низкой стоимости, они пользуются высоким спросом у потребителей.

Пакетн ики оборудуются несколькими рабочими полюсами, которые обеспечивают включение соответствующего количества коммутационных пакетов со стационарными и двигающимися контактами. Стационарные контакты изготавливаются в форме ножей и устанавливаются в пластиковых шайбах. Движущиеся контакты фиксируются на изолированном поворотном штыре. Внешний вид пакетн ика напоминает небольшой бочонок с рукояткой и выводами для проводов. Скорость коммутации регулируется специально установленными пружинами, независимо от того, с какой скоростью вращается рукоятка.

Принцип работы устройства довольно простой. Когда рукоятка устанавливается в нужное положение, происходит натяжение пружины. Созданное усилие оказывает воздействие на пружинную шайбу, которая поворачивается до упора и переходит во включенное состояние. Фиксаторы, установленные на крышке, стабилизируют шайбу в определенном положении. Во время поворота шайбы срабатывают контакты, подключенные к ней, и электрический ток начинает поступать в сеть.

Пакетн ики имеют конструктивную особенность в виде выводов без изоляции, находящихся под напряжением при подключении к сети. Поэтому, до начала электромонтажных работ их нужно отключать, чтобы избежать поражения электротоком.

Маркировка пакетных выключателей

Каждому виду пакетных выключателей соответствует определенная маркировка. Стандартное обозначение устройства состоит из нескольких условных обозначений: П ПХ – ХХХ ХХ ХХ ХХХ Х.

Составные части маркировки означают следующее:

• П – соответствует серии, в данном случае это пакетный.
• П/В – значок переключателя или выключателя.
• Х – означает количество полюсов от 1 до 4.
• ХХХ – токовая характеристика в амперах.
• ХХ – количество положений при переключениях.
• ХХ – указывает на тип климатического исполнения. Прибор может быть открытого или закрытого типа, герметичным или кулачковым. Эти данные дублируются в сертификате соответствия или в техническом паспорте.
• ХХХ – степень защиты.
• Х – соответствует способу установки.

Подключение прибора к электрической сети

Как подключить пакетный выключатель? Современные модели приборов имеют компактные размеры, которые позволяют установить его в электрический щиток. Монтирование прибора будет осуществляться при помощи специальных саморезов.

На схеме представлено подключение устройства к однофазному счетчику. От него отходят провода: фаза и ноль. Здесь необходимо использовать специальные клемы и подключить эти провода. Боле усовершенствованные модели счетчиков имеют другие цветовые обозначения, поэтому необходимо быть особо аккуратными.

Для каждого типа электрической сети разработаны определенные схемы подключения пакетного выключателя

Здесь важно соблюдать строгую очередность действий. Если перед нами трехфазная электросеть, то все провода подключают в зависимости от полярности

Для трехфазной сети применяют только два контакта из имеющихся трех. Установка пакетного выключателя происходит немного проще. Это количество используют для однофазных линий электропроводки. Здесь выполняют подсоединение фазы и нуля к соответствующим разъемам. В процессе фиксации необходимо правильно закрепить контакты с электрической сетью. Устройство будет работать только при включении и выключении прибора.

Если имеется заземление внутри корпуса, то выполняют заземление или зануление контакта при помощи отдельного провода, который не является рабочим контактом. Довольно часто прибор помещают в распределительный электрический щит на специальную рейку. В процессе фиксации необходимо сделать надежное крепление всех элементов. Правильный монтаж оборудования, является гарантией вашей безопасности.

Источник

Монтаж и подключение

Основное преимущество подобных устройств — компактность, недостаток — ограниченность рабочих циклов. Хотя по заверениям производителей современный пакетный переключатель на 3 положения, содержащий не более трех пакетов, способен выдержать до 1,5 млн переключений, а с большим числом — до полумиллиона.

При монтаже и подключении «пакетника» кабельная продукция подбирается в соответствии с максимальными рабочими токами цепи. Для проводов сечением свыше 6 мм2 необходимо использовать наконечники. Тонкие можно непосредственно подключать к устройству с применением кольцевой разделки или паяния.

В процессе эксплуатации обслуживание переключателей сводится к периодической (минимум раз в полгода) очистке прибора от внешних загрязнений, протяжке крепежных и контактных соединений. «Пакетники» относятся к категории неремонтируемых изделий: при выходе из строя они подлежат замене.

Конструкция и принцип работы

Трехполюсный пакетный переключатель оснащен четырьмя пластмассовыми дисками. У каждого диска есть вырез, в него установлены контакты, эти детали имеют вид, несколько схожий по форме на ножи. Также есть специальный контакт-пружина, который помогает соединять и разъединять отдельные контакты при необходимости. Эта пружина запускается движением рукоятки, которая контролирует работу всей системы. Для соединения всей системы используются шпильки, которые стягивают между собой механизмы.

Конструкция переключателя имеет следующий вид:

Фото – конструкция переключателя

• 1 – подвижный контакт;
• 2 – диск;
• 3 – ножевые вставки в диски;
• 4 – крепежные шпильки;
• 5 – контрольная рукоятка, подключенная к пружинному механизму.

Технические характеристики пакетного выключателя:

Благодаря быстрой работе, выключатель отлично справляется с гашением электрической дуги. Это обеспечивает его высокую износостойкость;
Пружинный механизм обеспечивает мгновенное отключение подачи электричества. В этом соответствие работы данного механизма с УЗО;
Электрические выключатели имеют принцип действия схожий с рубильниками, но при этом значительно меньше в размерах;
Несмотря на быструю реакцию и отличные заводские установки, все пакетные выключатели очень быстро изнашиваются. Из-за резкого реагирования на проблемы в сети и быстродействия, многие подвижные механизмы просто не выдерживают. В среднем, обычный трехфазный переключатель может отключить ток 103 раза. При этом у специализированных автоматов более широкий спектр действия – 203 выключения. В час не должно быть более 50 изменений режима работы;
Однофазный пакетный переключатель в нескольких исполнениях: 10 ампер и 25А, на напряжение 220 Вольт (ПВ 1 16). Двухфазный в 10 и 20 – ВГП 2-10;
Некоторые трехфазные выключатели пакетного типа могут применяться при напряжении 380, но тогда у них соответственно сила тока должна быть 16 и 6 (ПВ 3 16, иногда пишется ВП-16 и ППЗ-10Н2 М1Б);
Существуют также универсальные модели, которые могут выполнять роль выключателя и переключателя тока – ПКП 44-16-27 и ПК-16 (кулачковый);
Взрывозащищенное устройство обязательно находится в силуминовой оболочке (ГВП, ГПП и ГПВ-400). Его монтируют на опасных предприятиях.

Управление режимами происходит в следующей последовательности:

Фото – управление пакетником

После поворота рукоятки меняется направление полюсов. В соответствии с ним, ток либо прекращает свою подачу из-за разъединения контактов, либо наоборот – начинает поступать черед клеммы. Нужно отметить, что ремонт пакетных переключателей чаще всего в себя включает замену пружинного механизма либо рукоятки, как наиболее подвижных деталей.

Фото – выключатель на 16 ампер

Что такое пакетный выключатель: виды, назначение, характеристики, устройство и применение выключателя пакетного типа (115 фото)

Как это неудивительно, но многие люди не имеют представления, как выглядит пакетный выключатель, хотя на самом деле неоднократно на него натыкались. Во времена СССР подобным оборудованием оснащали все здания. Оно выполняло задачу рубильника, включая и отключая при необходимости подачу электрического тока.

Сегодня популярна замена пакетных выключателей на более современные автоматы. Но в некоторых квартирах и домах до сих пор можно встретить пакетники.

Назначение пакетного выключателя

Назначение пакетника:

• распределение электрического тока;
• полное отключение электроэнергии в квартире или подъезде.

Пакетный выключатель отличается от дифференциального аналога невозможностью его отключения от сети. Небольшие перегрузки могут вывести его из строя.

В былые времена подобными компактными приспособлениями оснащали каждое жильё, поскольку отсутствовали альтернативные способы контролирования поступающего тока.

На сегодняшний день электрики предпочитают использовать двух- или трёхполюсный автомат.

Пакетники разработаны для работы в электросетях, где напряжение невелико (не больше 440 В).

Но существуют экземпляры, которые могут работать и при более высокой нагрузке.

Устройство оборудовано рычагом, который даёт возможность вырубить электричество вручную. Схему пакетного выключателя можно без проблем найти в Интернете.

Особенности конструкции

Основными частями пакетника являются контактная группа и переключающееся устройство. Эти два элемента совместно с подвижными контактами помещены в один корпус. В состав приспособления также входят стационарные контакты, соединение и разъединение которых происходит при помощи специальной пружины, управляемой рубильником.

Принцип работы пакетного выключателя заключается в следующем: при движении рукоятки совершается завод пружины механизма переключения. Посредством этого фигурная шайба вместе с подвижными контактами поворачивается, замыкая или размыкая контакты. Её поворот ограничивает размещённый в крышке упор.

Достоинства пакетников

Пакетные выключатели имеют следующие преимущества:

• Небольшие размеры.
• Быстрота гашения дуги.
• Лёгкость ухода и эксплуатации.
• Стойкость к механическим воздействиям.
• Широкая область использования.

Пакетные выключатели можно использовать вместо выключателей ввода, для управления двигателями, а также в качестве токораспределяющих устройств. С их помощью можно переключать цепи управления.

Разновидности

В зависимости от уровня защиты от воздействия негативных условий окружающей среды выпускают следующие виды пакетных выключателей:

• открытые;
• закрытые;
• герметичные.

Открытые переключатели являются незащищёнными. Их устанавливают в распределительных щитках. Также местом их крепления могут быть металлические ящики. Недостатки таких приборов – чувствительность к пыли, низкая устойчивость к повышенной влажности.

Закрытый пакетник оснащён спецоболочкой, выполняющей роль корпуса. Подобное конструкционное решение делает возможным установку прибора вне электрического щита. Достоинства – устойчивость к грязи, пыли и влажности, безопасность эксплуатации.

Герметичные выключатели делают из сплава алюминия и поливинилхлорида. Плюсы подобных приспособлений – долговечность, прочность, надёжность, влагостойкость, герметичность.

Нюансы подключения

Как же подключить пакетный выключатель? Его компактность позволяет использовать для закрепления устройства в электрическом щите стандартную DIN-рейку. В качестве крепёжных деталей обычно применяют саморезы.

Устанавливая пакетник, следует ориентироваться на его схему подключения. Вам понадобится подсоединить провода к соответствующим клеммам данного оборудования. Это процедура требует сосредоточенности и внимательности. Помните, что у приспособления, сделанного за рубежом, цветовая маркировка проводов может отличаться.

Перед приобретением пакетного выключателя тщательно изучите информацию о нём, попросите у продавца ознакомиться с прилагающимися к изделию документами. Не пытайтесь сэкономить, выбирая товар низкого качества от непроверенных производителей. Это выйдет вам боком.

Пакетник электрический что это

Мы часто получаем вопросы от читателей и обнаружили, что многие посетители не знают разницы между блоком предохранителей и автоматическим выключателем и думают, что это одно и то же. Поэтому они часто задают вопросы, в которых говорится об упаковщике, который впоследствии оказывается автоматическим выключателем. Поэтому мы решили объяснить разницу между этими коммутационными устройствами.

Пакерный выключатель — это коммутационный аппарат, используемый в сетях постоянного и переменного тока и предназначенный для коммутации цепей до 100 А при напряжении 220 В и до 60 А при напряжении 380 В. Чтобы включить или выключить устройство, необходимо повернуть поворотную ручку. В прошлом они устанавливались в старых распределительных щитах.

Стековые переключатели бывают разных модификаций с разным количеством контактных групп и коммутационных позиций, как показано на рисунке ниже. Это означает, что вы можете не только включать и выключать цепь, но и переключаться, выбирая нужную цепь или группу цепей. Это часто используется для настройки переключателей для управления приводом локально или дистанционно, а также для других функций.

Соответственно, пакетные выключатели могут быть однофазными или трехфазными, в зависимости от количества контактных групп, хотя присвоение таких обозначений в корне неверно; здесь более уместна классификация по количеству полюсов.

В повседневной жизни автоматические выключатели все еще можно встретить на входе в дом. Они используются для прерывания тока от питающей линии в доме. Контуры активируются вручную.

Часто возникает вопрос, как включить упаковщик. Это довольно просто, осмотрите устройство, обозначения позиций выгравированы на передней панели за рукояткой: I — включено, O — выключено. Поверните ручку на 90 градусов так, чтобы она находилась вдоль отметки «I», и включите ее.

Обозначение по ГОСТ 2.755-87 может быть в виде обычного разъединителя с соответствующим числом механически соединенных полюсов.

Также допускается нанесение обозначения в соответствии с чертежом.

Типичная схема подключения:
