Газовые котлы для отопления дома: расчет необходимой мощности

Схема газовых котлов

Они состоят из:

1. горелки;
2. автоматики;
3. проточного теплообменника;
4. дополнительного теплообменника;
5. трехходового клапана;
6. мембранного (расширительного) бака;
7. группы безопасности;
8. циркуляционного насоса;
9. дымохода.

Горелка и проточный теплообменник размещаются внутри камеры сгорания пропана. Последняя может быть закрытой или открытой. Закрытая камера получает воздух, необходимый для сгорания пропана или другого газа, через коаксильный дымоход. Он представляет трубу с еще одной трубой в середине. Внутренняя труба предназначена для подачи свежего воздуха в закрытую камеру, а внешняя — для отвода угарных газов.

Что касается открытой камеры сгорания, то воздух в нее поступает изнутри одноэтажного дома. Следует брать в расчет, что для котла с такой топкой надо делать стандартный дымоход.

Расположенный внутри закрытой или открытой камеры сгорания теплообменник предназначен для нагрева теплоносителя. Он является первым контуром.

Второй контур представлен небольшим по размерам дополнительным теплообменником, который находится за пределами закрытой камеры сгорания. Он представляет собой емкость с трубой-спиралью. В бак подается теплоноситель, а в трубу –  холодная вода.

Вместо такой емкости может быть небольшой косвенный бойлер. Его объем может достигать 60 л. Его имеют настенные модели. Стоит добавить, что при выборе в расчет стоить брать и напольные устройства с бойлером послойного нагрева.

Настенные газовые установки могут иметь не только раздельные контуры, но и контуры, объединенные в одну конструкцию. Ее называют битермальной. Она имеет такое строение, как и коаксильный дымоход. Правда, по внутренней трубе движется холодная вода, а по внешней — теплоноситель. Битермальный элемент хорош, но лучше выбрать агрегат с раздельными теплообменниками. Это стоит сделать из расчета на то, что при поломке бачка для ГВС, система отопления будет работать.

Технические характеристики

Котлы подразделяются на вид потребляемого топлива. Это может быть, как бутан, так и метан. Обе элемента прекрасно горят и выделяют тепло. Также идет различие в энергопотребляемости. Разные виды с одинаковой выработкой тепла разняться в потреблении газа.

Котлы различаются по мощности вентиляции. Одним хватает естественной вентилируемости, другим необходим специальный агрегат. Также есть резервный коллектор, в котором теплая вода уже нагрета и в нужный момент продвигается по трубам и классический, нагревающий ее по факту до нужной температуры.

Важно! Электрический газовый котел можно использовать как напольный обогреватель

Достоинства и недостатки

Турбированные котлы можно подключать там, где нет дымохода

Применение двухконтурных котлов обладает такими преимуществами:

• экономное потребление топлива;
• бесшумность;
• возможность установки на полу или на стене;
• небольшие габариты;
• автономность функционирования;
• простота управления;
• безопасность.

Однако есть и некоторые недостатки, например, существенный расход жидкости на этапе запуска. Количество горячей воды зависит от объема емкости внутри котла. Для мощных напольных моделей часто требуется сооружение дополнительного фундамента или оборудование отдельного помещения.

Два контура или отдельный бойлер?

Самый интригующий вопрос: в каких случаях стоит использовать двухконтурный котел для горячей воды, а в каких случаях лучше ставить отдельный бак.

Если у вас, допустим, квартира со своим отоплением, при этом всего один санузел, то вполне себе можно использовать котел с двумя контурами. Тоже самое касается и частных домов. Горячей воды будет в данном случае предостаточно.

Если же у вас основательный дом на большую семью, 2-3 санузла, то в данном случае лучше использовать бойлер косвенного нагрева в связке с одноконтурным котлом. Тоже самое касается и общественных объектов.

Итак, мы рассмотрели особенности и основные характеристики двухконтурных котлов. Надеемся, что представленная информация поможет вам определиться с выбором прибора для вашего дома. Помните, что правильно подобранный агрегат сможет сохранить тепло у вас, обеспечит горячей водой. Пусть в вашем доме всегда будет хорошая погода, тепло, еда и горячая вода!

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Конденсационный и конвекционный тип

Конвекционный котел имеет теплообменник простой геометрической формы, нагрев теплоносителя осуществляется в один этап: горелка разогревает емкость с водой.

Кроме этого существуют котлы конденсационные: внутри емкости расположена замкнутая стальная спираль с небольшими отверстиями, через которые внутрь поступает пар. Пар отводится в коллектор, подсоединенный обратке, и конденсируется с отдачей тепла.

Конденсат стекает на поддон и оттуда выводится из системы. Эффективность такой модели выше, чем конвекционной, за счет вторичной отдачи тепла. У качественного конвекционного котла КПД достигает 95%, у конденсационного 98.

Еще одна особенность котлов этого типа – наличие механизма обогащения газа кислородом, за счет которого топливо прогорает с большей эффективностью.

Вторая функция этой горелки – минимизировать воздействие на теплообменник агрессивных компонентов пара, используемого для конденсации.

Рабочее ограничение конденсационных котлов – пониженные температуры на подаче и обратке. Такие модели с успехом применяются при устройстве теплых полов, работающих в низкотемпературном режиме (до 50 градусов). Для радиаторов, которые рассчитаны на более интенсивный нагрев, этот котел – не самый подходящий вариант.

Видео о двухконтурных газовых котлах.

Принцип работы и особенности конструкции

Двухконтурный газовый котел выполняет две функции: отапливает жилые помещения и обеспечивает дом горячей водой. Однако эти 2 функции работают не одновременно, а поочередно. Если вы включаете горячую воду в душе или на кухне, котел переключается на режим нагрева горячей санитарной воды, в остальное же время нагревается теплоноситель в системе отопления. Такие устройства намного сложнее по своей конструкции в сравнении с одноконтурным, т.к. обладают множеством модулей, отвечающих за переключение системы с отопительного контура на контур горячего водоснабжения.

Специфика конструкции двухконтурных агрегатов:

Наличие двух теплообменников. Первичный нагревает теплоноситель в контуре отопления, вторичный обеспечивает циркуляцию нагретой воды в системе ГВС.

Встречаются также и двухконтурные агрегаты с одним теплообменником комбинированного типа, так называемым битермическим («труба в трубе»). Принцип его работы заключается в следующем:

• В основной трубе теплообменника выполняется подогрев жидкости для контура отопления. Частично тепло от первичного теплообменника передается внутренней трубе.
• При включении контура ГВС агрегат работает на подогрев жидкости во второй трубе теплообменника.

Главным недостатком такого типа теплообменника является высокая вероятность появления накипи.

Трехходовой клапан. Именно это устройство разделяет поток теплоносителя на 2 контура, тем самым переводит газовый котел с режима отопления в режим ГВС. Как только включается водопроводный кран, срабатывает трехходовой клапан, который прекращает циркуляцию теплоносителя в отопительном контуре и перенаправляет часть нагретой воды во вторичный теплообменник. Когда кран закрывается, контур ГВС переходит в режим ожидания.

Горелка в открытой или закрытой камере сгорания. Прибор обеспечивает получение достаточного объема тепловой энергии для отопления жилья и подогрева горячей санитарной воды. При первичном включении газовая горелка работает до тех пор, пока не будет установлена необходимая температура обогрева. Как правило, это достаточно длительный процесс. По достижении оптимальной температуры отопления подача газа прекращается. За дальнейший запуск горелки и частоту ее включения отвечает датчик температуры.

Автоматика газового оборудования. Автоматическое управление гарантирует безопасную и стабильную работу двухконтурного котла и его основных модулей, поддерживает температуру теплоносителя в двух контурах, а также выполняет энергосберегающую функцию.

Принцип работы

При выборе котла учитывают, как устройство функционирует. В простой одноконтурной модели, если бойлер не предусмотрен, насос поставляет теплоноситель в отопительную систему до тех пор, пока не достигнута нужная температура. После техника переходит в режим ожидания. То есть до снижения температуры до заданного уровня, а потом снова включается.

Принцип работы двухконтурного газового котла характеризуется тем, что в режиме отопления горелка включается автоматически, сразу после того, как температура снижается до необходимого уровня. В процессе сжигания газа тепло передается теплоносителю, который затем поступает в отопительный контур. То есть в этом отношении модели уступают одноконтурным. При повышении температуры до заданного уровня котел отключается.

Для горячего водоснабжения в приборах предусмотрен встроенный бойлер. Размеры резервуара ограничены по сравнению с внешними емкостями, подключаемыми к одноконтурным моделям. Выбирая такой вариант для частного дома, учитывают, сколько в нем проживает людей, а также количество точек забора. Покупка двухконтурного котла не всегда выгодна. Пока оборудование нагревает воду, прибор не отапливает помещение.

Советы по выбору котла в зависимости от возможности регулировки мощности

Если перед вами стоит задача о том, как выбрать газовый настенный двухконтурный котел, то следует обратить внимание еще и на то, что модели могут иметь регулировку мощности:

• одноступенчатую;
• двухступенчатую;
• трехступенчатую.

Такой функционал необходим, ведь температура за окном изменяется в зависимости от погоды, и температуру внутри помещений тоже иногда есть необходимость изменить. Специалисты утверждают, что одноступенчатая регулировка позволит котлу работать в одном режиме. Если вы захотите отрегулировать высокую температуру воды, то агрегат придется отключить. Если же вы выберете модель с двухступенчатой регулировкой, то агрегат сможет переключаться в зависимости от холодной и теплой температуры наружного воздуха. Профессионалы подчеркивают, что такие варианты удобнее при использовании, а возможность переключения режима работы горелки позволяет увеличить срок эксплуатации оборудования.

Если вы готовы выделить на покупку отопительного оборудования больше средств, то следует приобрести вариант с тремя ступенями регулировки мощности. Такие устройства служат еще дольше, но некоторые настенные модели способны работать лишь в одном из двух режимов. Это указывает на то, что при включении горячей воды оборудование прекратит обогрев и возобновит его после того, как кран горячего водоснабжения будет закрыт. Если с таким решением вы мириться не готовы, то специалисты советуют предпочесть модель с совмещенным теплообменником.

Технические характеристики

По своим внешним эстетическим качествам двухконтурные газовые котлы отлично вписываются в любое интерьерное решение.

Технические же данные говорят о том, что такое устройство может одновременно функционировать в двух областях, таких как:

• нагрев воды;
• отопление помещений.

Если пользователь приобретает настенный газовый котел, то он значительно экономит полезную площадь и у него отпадает надобность строить отдельное помещение под выбранную модель. Если же требуется размещение напольного котла, то тогда необходимо построить, в соответствии со всеми правилами, отдельное строение, в котором будет располагаться котельная.

Мощность таких устройств колеблется в районе 30 кВт.

Прогреваемая площадь должна быть не более, чем 180-280 кв. м.

По рекомендациям производителей устанавливать такую систему стоит максимально близко к тем точкам, где будет поступать вода, чтобы процесс нагрева начинался сразу же. А также необходимо располагать друг за другом помещения, где будет раздаваться горячая вода.

Крайне неэффективно ставить точки с распределителями горячей воды в разных направлениях, потому что тогда на прогрев и подачу воды нужной температуры будет уходить гораздо больше топлива.

Устройство и принцип работы

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники → первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС → система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

• отопительный – базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
• водонагревательный – задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора.

В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Чем отличаются одноконтурные котлы на газе от двухконтурных

Выбирая, что лучше, одноконтурный или двухконтурный котел, следует хорошо изучить принцип работы, схожесть и отличия каждого типа:

• Конструкция с одним контуром – отличаются высокой производительностью. В качестве теплообменника, используется проточный змеевик или «водяная рубашка», изготовленная из чугуна или стали.
• Устройство с двумя контурами – теплообменник по периметру окружает змеевик, подключаемый к системе горячего водоснабжения или встроенному в корпус котла бойлеру косвенного нагрева.

Различие котла отопления с двумя контурами от котла с одним контуром, заключается в предназначении. Модели без встроенного 2-го контура, изготавливаются исключительно для обогрева, но с возможностью дополнительного переоборудования под горячее водоснабжение через внешний бойлер. Оборудование с двумя контурами, способно одновременно работать для системы отопления и ГВС.

Какой котел выгоднее – двухконтурный или одноконтурный

Сравнительный расход газа при эксплуатации одноконтурных и двухконтурных котлов, показывает, что первые модели более экономичны. Но, это действительно только в оптимальных условиях, без учета затрат на монтаж и подключение бойлера косвенного нагрева.

При учете экономичности учитывают несколько факторов:

• Технические характеристики агрегатов с двумя контурами. Для отопительного оборудования, в технической документации указывается пропускная способность. Этот параметр показывает, сколько горячей воды будет нагрето за минуту.Обычно, коэффициент составляет 10-15л, для агрегатов, использующих проточный нагрев, и 45-60 литров, для моделей с встроенной буферной емкостью. Если данного объема недостаточно, потребуется установить внешнюю накопительную емкость.
• Затраты на подключение накопительной емкости. Бойлер, стоит от 40 до 80% себестоимости газового теплогенератора (в зависимости от выбранной модели).
• Расходы за газ – конструкция с одним контуром, затрачивает меньше газа, работая исключительно на нагрев системы отопления. После подключения бойлера, потребуются дополнительные затраты, в 10-20%, на нагрев и поддержание температуры воды в емкости.

Следовательно, оборудование с одним контуром, экономичнее, но только в том случае, если планируется использовать выбранную модель отопительного оборудования, строго по назначению. Подключение бойлера, вносит свои коррективы и делает конструкцию с двумя контурами экономичней.

Какой газовый котел лучше выбрать – одноконтурный или двухконтурный

Отличие одноконтурного газового котла, подключенного к бойлеру косвенного нагрева, от 2-х контурного, заключается в том, что первый тип теплогенератора не ограничен количеством нагреваемой воды для ГВС. Накопительная емкость подбирается индивидуально, в зависимости от потребностей жильцов дома.

Выбор между одноконтурным и двухконтурным отопительными котлами, легко сделать, если хорошо понимать, будет ли необходима и какой объем горячей воды, требуется на выходе. Если ГВС не предусмотрена или требуется большой объем нагретой воды, лучше установить агрегат с одним контуром.

Для одновременного подключения к горячему водоснабжению и системе отопления, с затратами не более чем 60 л/мин, устанавливают 2-х контурную модель с теплообменником и змеевиком для ГВС.

Бренды – что с ними не так?

Мало кто знает, но на рынке газовых котлов полным-полно моделей с одинаковыми или схожими внутренностями. Производятся они на одних и тех же заводах, но продаются при этом под разными брендами!

Ошибка №25
Поэтому зачастую вы переплачиваете только за название, потому что производитель хорошо вложился в маркетинг.

Прочитайте как звучит – Federica Bugatti. Федерика Бугатти!

Сразу перед глазами встает шикарная машина для какого-нибудь аристократа или богатенького буратины.

А теперь сравните с Hi-therm Optimus. Уже не так звучно, правда?

Тем временем все это продукция турецкого завода Airfel. На сегодняшний день завод принадлежит японской компании Daikin.

Они выпускают четыре разных котла с практически схожими внутренними компонентами и всё под разными брендами.

Airfel Duo

Federica Bugatti Eco

Hitherm Optimus

Kentatsu Nobby Smart

Стоят модели по-разному, а по сути являются одним и тем же котлом.

Среди более известны марок можно взять Baxi (Бакси).

Baxi Luna 3

De Ditrich Zena Plus

Westen Star Digit

Это тоже копии одного и того же котла с минимальными отличиями, но под разными названиями.

То же самое относится к:

Bosch Gaz 6000

Buderus U072

Или

Bosch Condens 7000iW

Buderus Logamax plus GB172i

Для чего это делается? Скорее всего, таким нехитрым способом производитель хочет разбавить свое присутствие на одном и том же рынке в какой-то стране. По итогу, как бы предоставляя потребителю ложный выбор.

Поэтому, если вы уже остановились на какой-то конкретной марке, возможно вам стоит поискать ее аналоги за совсем другие деньги, но одинакового качества.

Делается это все путем гуглопоиска завода производителя (вспоминаем тот же “сертификат соответствия”) и его суббрендов.

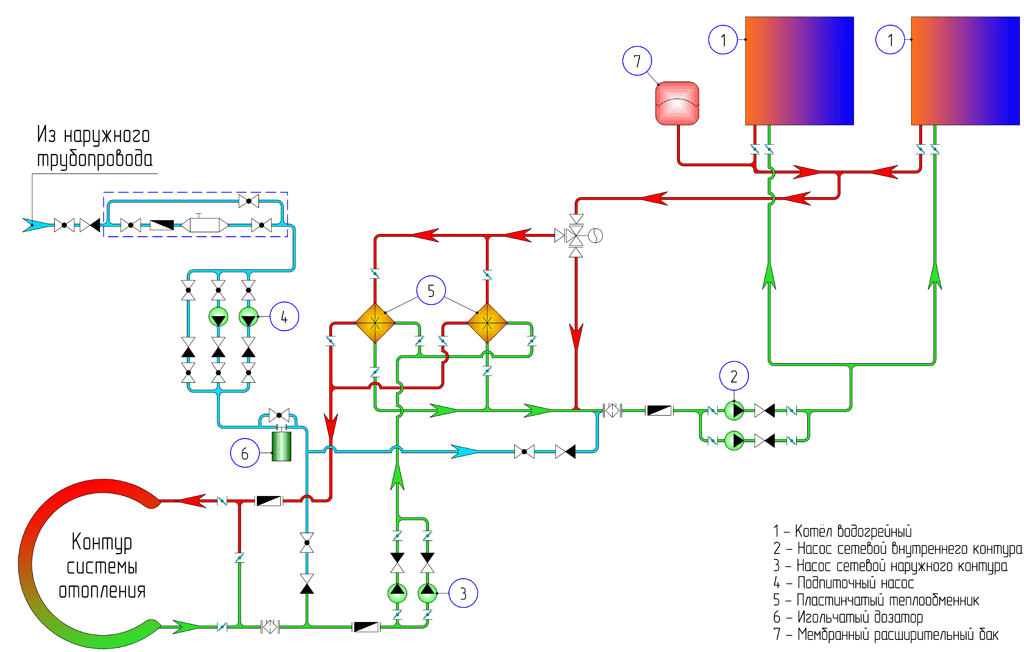

Схема подключения

Электрические и газовые котлы подключают по почти одинаковой схеме. Это потому, что их состав похож, а через днище выходят четыре патрубка:

1. Два для отопления.
2. Два для ГВС.

Подключение этих двух агрегатов происходит по такой схеме:

1. Установка на патрубки шаровых кранов.
2. Установка на две входные трубы фильтров грубой очистки. С обеих сторон фильтров должны быть краны.
3. Присоединение четырех труб к нужным патрубкам.
4. Подключение к электросети.
5. Подключение к газопроводу и дымоходу (это делают только с газовыми агрегатами).

Похожим является и принцип подключения твердотопливного котла. Однако из-за того, что он не имеет необходимых для обвязки элементов, приходится ставить на трубу подачи теплоносителя группу безопасности и расширительный бачок (если система обвязки в одноэтажном доме открытая), а на обратную трубу – насос и мембранный бак (если система является закрытой).

Также стоит включать в проект разводки тепловой аккумулятор. Это надо делать из расчета на то, что он может оптимизировать отопление одноэтажного или двухэтажного дома.

Как устроен котел, обслуживающий сразу два контура

Главное отличие двухконтурного котла от аналогичного с одним контуром состоит в возможности одновременно обеспечивать помещение отоплением и горячей водой. Первичный теплообменник благодаря своему расположению осуществляет нагрев теплоносителя для того, чтобы система отопления во всем помещении могла функционировать полноценно. Вторичный же несёт ответственность за обеспечение помещения горячей водой в нужном объеме.

Стабильность функционирования принципа работы двухконтурного котла может обеспечить только полная исправность и слаженность эксплуатации каждой составляющей.

Конструкционно любой двухконтурный котёл включает в свой состав такие элементы, как:

• теплообменники в количестве двух штук;
• камера сгорания, к которой в обязательном порядке прилагается горелочный блок;
• защитное оборудование;
• система управления.

Чтобы понять, как именно устроен газовый котёл двухконтурного типа и его принцип работы, следует более подробно рассмотреть отдельно каждый значимый компонент такой конструкции.

Рейтинг 10 лучших двухконтурных настенных газовых котлов

На рынках СНГ представлены популярные газовые настенные двухконтурные крупнейших мировых брендов:

• немецкие Buderus и настенные газовые котлы Viessmann;
• итальянские Ariston и Ferroli;
• корейские NAVIEN Ace TURBO;
• чешские газовые котлы Протерм и Dakon.

Выпускают газовые отопительные котлы и огромное количество российских заводов.

Рейтинг двухконтурных настенных газовых котлов:

1. Ферроли.
2. Бош Gaz 6000 W/WBN.
3. Аристон CARES -24 FF/NG.
4. Baxi Нувола 3 Комфорт 240 Fi.
5. Лемакс Пайме -V32.
6. Оазис BM-18.
7. Buderus Логомакс U072/24K
8. MORA-TOP Метеор Плюс.
9. Navien DELUXE 13K.
10. Leberg Flamme 24 ASD.

На отечественном рынке итальянские газовые котлы Ferroli пользуются особой популярностью в основном из-за бюджетной цены соответствующей отменному качеству данных котлов, проверенной временем. Итальянцы выпускают Ферроли с 1958 года, их продукция отражаются все новейшие технологические достижения.

Еще одна итальянская модель котлов Иммергаз изготавливается на заводах в нескольких странах: основное производство размещено в итальянской Эмилии, а дополнительное — в словацком Попрад где выполняют комплектацию для стран СНГ.
Требованиями европейских стандартов сегодня разрешено устанавливать только конденсационные газовые котлы, поэтому многие западные производители перенесли производство обычных газовых котлов в Словакию, где требования стран СНГ не такие жесткие.

Рынок рождает предложения, а предложений на данные котлы у россиян есть, в связи с возросшим уровнем частного домостроения.

Требования к показателю

Основное пожелание к главной характеристике оборудования – соответствие его мощности оптимальному значению для квартиры и имеющихся условий. Отклонение от него должно быть минимальным. Также предъявляются дополнительные требования в зависимости от величины расчетного значения:

• для приборов с P < 30 кВт необходимая высота потолков – больше 2,2 м;
• для аппаратов с P > 30 кВт высота помещений – не меньше 2,5 м;
• для нескольких агрегатов расстояние между ними и стеной – не менее 1 м, для 1 прибора между его передней частью и противоположной стеной также не меньше 1 м;
• его верхняя часть должна отстоять от потолка – на 0,7 м;
• ширина двери в помещении с отопительным прибором – не менее 0,8 м;
• стены, двери, перегородки в котельной должны быть огнестойкими и устойчивыми к пару и газам;
• площадь котельной с любым типом установки – не меньше 4 м² с сохранением обзора;
• помещение должно иметь раздельные выходы наружу для обеспечения отвода и притока воздуха с улицы;

Объем котельной прямо зависит от мощности обогревающего оборудования:

• для P <= 30 кВт – больше 7,5 м³;
• для P от 30 кВт до 80 кВт – до 15 м³;
• для P от 80 кВт до 200 кВт – свыше 15 м³.

Категорически не рекомендуется производить самостоятельное подключение оборудования.

Установка напольного двухконтурного котла

Если провести сравнение с настенным оборудованием, то при подготовке фитингов и материалов различий будет очень мало, особенно когда используется одинаковая схема подключения.

Варианты исполнения, не крепящиеся на стену, могут быть энергонезависимыми, в этой ситуации подключение напольных котлов к сети не потребуется. Самотечные системы предполагают наличие расширительного бака с переливом, группу безопасности ГВС создают согласно схеме подключения двухконтурного котла.

Если потребуется, то в магистраль внедряется циркуляционный насос, а в большинстве настенных аппаратов он встроен в корпус.

Что такое двухконтурный газовый котел и в чем отличие от одноконтурного?

Двухконтурный котел отличается от одноконтурного наличием дополнительного теплообменника для подготовки горячей воды (его иногда так и называют — теплообменник ГВС).

Помимо главной задачи — нагрева теплоносителя для отопительного контура, выполняется процедура нагрева и подачи горячей воды к приборам потребления. Эта возможность делает котел более эффективным и востребованным.

Примечательно, что никаких значимых изменений в конструкцию не вносится, дополнительный теплообменник проточного типа просто устанавливается в разрыв прямой линии между первичным теплообменником и трехходовым краном.

Простота и небольшие размеры дополнений позволяют использовать одинаковые корпуса для обоих видов агрегатов, делая производство более экономичным. Себестоимость котла увеличивается только на цену дополнительного узла.

Классификация газовых котлов

По месту размещения:

• напольные — размещаются на полу или специальной платформе;
• настенные — размещаются на стене или в специальной раме. Помимо этого настенные котлы маломощны, но более компактны.

По типу тяги:

Схема настенного газового котла.

• с естественной тягой, в которых воздух забирается из помещения, где данный котел размещен, а продукты сгорания выходят за счет естественной тяги. Примером такого помещения может являться котельная;
• с принудительной тягой, в которых как забор, так и вывод воздуха происходит с улицы. Такие котлы не требуют специально оборудованного помещения.

По типу розжига:

• с пьезорозжигом — такие котлы включаются вручную при помощи кнопки и очень удобны в использовании, если есть перебои с электроэнергией;
• с электронным розжигом — запускаются сами, автоматически.

По полноте использования топлива:

• конвекционные — они используют лишь низшую температуру сгорания;
• конденсационные — используют высшую теплоту сгорания при помощи устройства экономайзера.

И, наконец, по функциональным возможностям различают:

• одноконтурные котлы;
• двухконтурные котлы.

Одноконтурным называют котел, который способен обеспечить только отопление помещений, если он не оснащен дополнительно бойлером, в то время как двухконтурный — это такой агрегат, который способен обеспечивать как отопление помещений, так и нагрев воды для потребительских нужд.

Один или два контура для настенного и напольного котлов?

Главное отличие одноконтурного котла от двухконтурного — возможность нагрева проточной водопроводной воды.

Одноконтурный состоит из трёх частей:

1. Горелки.
2. Теплообменника.
3. Системы контроля и управления.

Двухконтурный гораздо сложнее одноконтурного. В нём есть узлы, отвечающие за нагрев горячей воды. Это дополнительный теплообменник, трёхходовой клапан, циркуляционный насос, система датчиков и электронная автоматика.

Двухконтурный котёл работает в двух режимах:

1. Режим нагрева теплоносителя отопления. В горелке сжигается газ, нагревающий теплоноситель. Включение и интенсивность пламени регулирует простейшая механическая или электрическая автоматика, теплоноситель прокачивается насосом.
2. Режим ГВС. Пользователь открывает кран душа, например. Вода начинает циркулировать через котёл, включается датчик давления. Автоматика включает трёхходовой клапан. Горячий теплоноситель начинает циркулировать через вторичный теплообменник, который нагревает воду для душа. Как только пользователь закрыл кран, циркуляция теплоносителя через вторичный теплообменник прекращается.

Фото 1. Схема, показывающая работу двухконтурного котла. Синим цветом изображено движение холодной воды, красным — горячей.

Если в доме уже есть система отопления с одноконтурным котлом, горячее водоснабжение обеспечивается дополнительным бойлером косвенного нагрева. Такая схема имеет как достоинства, так и недостатки. Использование двухконтурного дешевле, современные котлы технологичны и позволяют нагреть столько воды, сколько требуется с точностью соблюдения заданной температуры.

Устройство отопительного оборудования

Различные элементы газового котла изготавливаются из соответствующих поставленным задачам материалов.

При выборе стоит обратить на несколько полезных мелочей, влияющих на стоимость и долговечность прибора.

• Корпус и детали трехходового клапана или датчиков с подвижной частью делаются из латуни, бронзы или пластика. Применение корродирующих металлов нежелательно.
• Трубы обвязки котла чаще выполняются из того же материала, что и теплообменник.
• Корпус и каркас — из листовой стали.
• Теплообменники одноконтурных котлов изготавливаются из стали или чугуна, реже из алюминия или меди. Для двухконтурных применяется медь или нержавеющая сталь. Лучше всего выбирать котлы с медными теплообменниками, так как медь меньше подвержена коррозии, имеет отличные характеристики по теплопередаче.

Важно! При выборе и монтаже котла желательно следить за тем, чтобы не образовывалось электрохимической пары. При наличии в системе медных и алюминиевых элементов, последние неизбежно корродируют

Поэтому не стоит ставить алюминиевые батареи и медный теплообменник.

Нужен ли бойлер?

Двухконтурный котел способен к самостоятельной подготовке ГВС и в дополнительных устройствах не нуждается. Такова распространенная точка зрения, и она в целом верна.

Однако, многие пользователи не довольны режимом подачи ГВС в своих домах. Обычно это происходит из-за большого количества приборов водоразбора, многочисленных семьях и т.п. Для этих случаев существует способ подключения внешнего накопителя в качестве буферной емкости.

Горячая вода наполняет емкость и пополняется по мере необходимости.

Подача ГВС котла может быть настроена таким образом, чтобы скорость потока была минимальной. Это обеспечит высокую температуру и стабилизирует подачу ГВС к потребителям.
