Котел на жидком топливе, конструкция и работа

Жидкотопливное оборудование и его особенности

Аппараты, работающие на керосине, солярке или дизельном топливе, могут применяться для отопления промышленных и жилых помещений.

Горючее для таких котлов содержится в специальном баке, который может быть расположен в любом, удобном для потребителя месте:

• В котельной
• На улице
• Под землей

Эта особенность и является одним из главных достоинств жидкотопливных аппаратов.

Наиболее эффективным считается использование этого отопительного оборудования в негазифицированных поселках, так как расход топлива у дизельного котла не очень высокий. Принцип его работы имеет несущественные отличия от аппаратов, работающих на других видах энергоносителей.

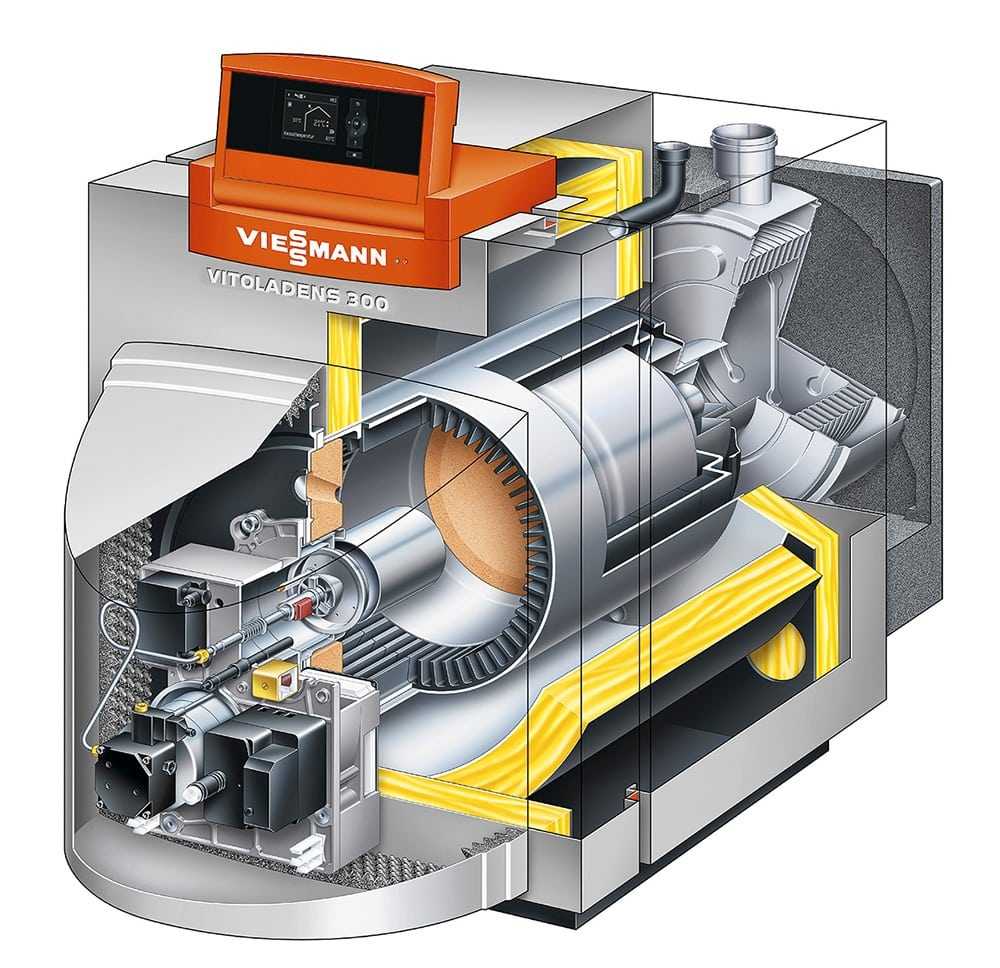

Он имеет камеру сгорания, в которой размещена горелка, необходимая для сжигания солярки. В процессе ее работы нагревается теплоноситель, который затем подается в отопительную систему. Продукты горения выводятся из аппарата через дымоход. При этом они проходят через теплообменник, частично отдавая ему тепло, что способствует увеличению КПД устройства.

Котлы, работающие на солярке, чаще всего имеют стальной корпус, который практически не подвержен коррозии.

Под ним размещаются блоки управления и автоматики, контролирующие работы оборудования. Теплообменники в дизельных котлах выполняют из стали или чугуна с тем, чтобы они могли выдерживать длительное воздействие высоких температур.

Для уменьшения потерь тепла в процессе работы, а также, чтобы дизельный котел отопления потреблял меньше топлива, под внешним корпусом аппарата размещают теплоизоляционную прокладку, также защищающую пользователей от ожогов.

Как рассчитать расход дизтоплива котлом за сутки и за месяц

Среднее значение потребления ГСМ агрегатами на солярке – 1 кг/ч на каждые 10 кВт. Зависимость площади отапливаемого помещения к мощности тоже примерно равна 1/10. Применяя эти данные, можно рассчитать расход любого количества горючего в единицу времени.

Пример

Расчет для дома в 150 м²:

1. Минимальная мощность котла:150/10=15 кВт.
2. Расход в час: 15/10=1,5 кг/ч.
3. В сутки – 24×1,5=36 кг.

Можно рассчитать расход горючего в единицу времени.

Среднее значение интенсивной работы агрегата (полная загрузка) – конец осени+зимний период+начало весны, составляет 100 суток. К этому надо добавить примерно столько же дней (90-100) половинной загрузки котла на разные нужды, например нагрев воды и пр.

Тогда на год понадобится: 100×36+100×(36/2)=5,2 тонны горючего.

Виды жидкого топлива для котлов

В бытовых условиях в более, чем 80% случаев, в качестве жидкого топлива используется дизтопливо (солярка). Соответственно, сжигают его универсальные газово-дизельные котлы или специализированные дизельные котлоагрегаты. Помимо оптовой закупки, найти солярку по более низкой цене можно у с/х предприятий, трактористов, водителей грузовиков или автобусов.

Практически во всех инструкциях к котлоагрегатам производитель указывает требования к топливу, на 2021 год стандартом является топливо с вязкостью до 6 мм2/с при 20°C. В Европе это распространенное топливо для отопления частных домов под маркировкой EL DIN 51603, в России ближайшим его аналогом является стандарт Евро-4.

Из инструкции жидкотопливного De Dietrich NeOvo EcoNox.

Определить приблизительный расход котлом дизельного топлива проще всего, поскольку известно, что 1 литр горючего стандарта Евро-4 при сжигании в современном котле с КПД 90-95% выдает 1 кВт тепловой энергии (+-5%). В итоге потребление котлом дизельного топлива = Номинальная мощность котла (кВт) / 10 – это часовой расход при работе на максимальной мощности, на практике котел активен в среднем 1/3 часть суток.

Менее распространенными альтернативами дизельному топливу являются:

1. Отработанное масло. Гораздо более дешевое, но практически столь же теплотворное горючее. Его можно приобретать за совершенно символическую цену у СТО и автомастерских, с/х предприятий, любого вида автопарков, заводов, ЖД депо. Однако исходная стоимость бытовых котлов, сжигающих отработку крайне высока (обычно от 100 и даже 150 тыс. руб.), а в виду низкой экологичности сырья, котлы нуждаются в регулярном обслуживании.
2. Мазут. Более дорогой аналог отработки, в качестве горючего для отопления чаще всего используется мазут марки М100 и М40. Сжигается в отопительных котлах, работающих на отработанном масле, в бытовых масштабах экономически не оправдан.
3. Светлое печное топливо. Аналог дизтоплива, но поскольку печное топливо не используется в автомобилях, такие требования, как температура помутнения, цетановое число и т.д. при его производстве не соблюдаются. В виду этого цена на него в среднем на 5% ниже – 43-46 тыс. руб./т., когда солярки – 45-49 тыс. руб./т.
4. Керосин. Котлы, способные его сжигать, встречаются крайне редко, обычно это модели, работающие на отработке и мазуте. Имеет лишь на 5-8% большую теплотворность, но стоит в среднем 75-95 тыс. руб./т.
5. Рапсовое масло. Альтернатива дизельному топливу, кратно дешевле по себестоимости. Однако дизельных котлов, работающих на рапсовом масле крайне мало, да и добыть сырье крайне трудно, если только вы не владеете рапсовым полем.

Подбор емкостей для хранения топлива

Организация пространства котельной с пластиковой емкостью для хранения топлива внутри помещения. Для хранения жидкого топлива, даже при котле самой малой мощности, необходимы специальные емкости. Они могут быть из стали, нержавейки или алюминия, но сегодня чаще всего используются пластиковые – прочные, легкие и устойчивые к перепадам температур в среднем от -50°C до +50°C. Согласно СНиП в котельном помещении допустимо размещение емкости объемом до 0,8 м3 (800 л), на расстоянии более 1 м от горелки. При большем объеме резервуар нужно выносить за глухую стену или на улицу.

При наружном хранении стоит учитывать необходимость в дополнительном насосе, характеристики штатного насоса обычно указаны в инструкции, на них стоит ориентироваться. Также внешнюю часть трубопровода нужно утеплить в соответствии с видом используемого топлива. Например, вязкость дизтоплива существенно изменяется при +5°C и ниже, а мазут застывает в среднем при +10°C.

Котел твердотопливный длительного горения своими руками: чертежи и порядок сборки

Котлы длительного горения отличаются высокой теплоотдачей и выдают более мягкую, ровную температуру.

Но есть у них и существенный недостаток – высокая цена.

Поэтому есть смысл попробовать свои силы и изготовить печь самостоятельно.

Если Вы решили сделать котел твердотопливный длительного горения своими руками, чертежи найти – половина успеха. Но сначала разберемся, какие существуют основные конструкции.

Какой твердотопливный котел можно сделать своими руками?

В домашних условиях можно изготовить практически любой котёл, ведь всё делают люди.

Но некоторые детали можно выполнить только в заводских условиях.

Поэтому важно оценить свой опыт и возможности (инструмент, материалы, время). И разобраться с основными типами отопительных приборов и их особенностями

По нарастанию степени сложности, котлы можно разделить на:

И разобраться с основными типами отопительных приборов и их особенностями. По нарастанию степени сложности, котлы можно разделить на:

1. Привычные котлы-топки с варочной поверхностью, водяной рубашкой по бокам и колосниками.
2. Вертикально расположенные агрегаты шахтного типа и с горением, осуществляющимся сверху.
3. Пиролизные котлы.

Классические твердотопливные котлы с привычным способом сжигания

Самый яркий представитель таких котлов – обычная печь, только выполненная из стали. Топливо укладывается на колосниковую решетку и сгорает, нагревая водяной контур пламенем.

Чтобы повысить КПД обычного котла устраивают повороты, вваривают поперек дымохода трубы, пропускающие теплоноситель и т. д. Могут быть горизонтальными или вертикально направленными.

Устройство котла длительного горения изнутри

Горизонтальные топки, как правило, ниже и имеют сверху варочную поверхность, отдающую тепло непосредственно в помещение. Конструктивно возможно соединение таких котлов с кирпичной трубой или колодцами классической печи, что значительно повышает их теплоотдачу.

Кирпичные колодцы, проводящие горячие дымовые газы, не только повышают КПД сгораемого топлива, не давая газам вылетать прямо на улицу, но и служат аккумуляторами тепла.

Котел с верхним горением

Само его название говорит о том, что здесь процесс горения идет наоборот: сверху вниз. Это сделано для того чтобы замедлить сжигание топлива, так как обычно пламя идет вверх и зажигает все дрова сразу.

Итак, конструкция этого аппарата: вертикально стоящая труба, точнее две трубы большого диаметра, входящие одна в одну. Между ними располагается водяная рубашка.

Для подачи воздуха в этой конструкции предусмотрена телескопическая труба, которая поднимается вверх перед закладкой топлива и опускающаяся вместе с ним по ходу сгорания дров или угля. Для изготовления такой конструкции понадобятся:

• Трубы для корпуса диаметром 450 и 400 мм.
• Для камеры предварительного подогрева воздуха диаметром 280 и длиной 350 мм.
• Для телескопической подающей трубы отрезки длиной примерно по 300 мм таким диаметром чтобы входили друг в друга это – 89 мм, 76 мм, и 60 мм.
• И толстый листовой металл для изготовления дверок; для блина, который давит на топливо и передает ему воздух для горения; для закрытия верха и низа котла и т. д.
• Дверца для закладки топлива размером 250 х 210 устраивается на расстоянии 579 мм от основания. В самой нижней части еще одна дверца поменьше, для чистки. Колосники в этой модели не предусматриваются.

Конструкция «блина» – это полая деталь из двух одинаковых шайб-дисков диаметром 300 – 350 мм. По окружности диски провариваются стальной лентой, таким образом, чтобы воздух попадал внутрь, только через подающую трубу 60 мм. А для подачи воздуха к дровам, в нижней части диска сверлится множество отверстий.

Отличаются немалой высотой (могут достигать полутора метров).

Дрова укладываются во всю высоту, поджигаются снизу, где происходит процесс горения, а факел пламени направляется в другой отдел, соединенный в нижней части с основным котлом.

Продукты сгорания, проходя дальше по теплообменнику, остывают и удаляются в трубу.

Данная конструкция котла позволяет использовать пиролизное горение. Для этого устанавливается заслонка, ограничивающая подачу воздуха, и связанная с датчиком тяги и температуры. А во второй камере при доступе воздуха происходит сгорание выделенных газов.

Котлы шахтного типа хорошо справляются с сырыми дровами и опилками. Можно сказать, что это идеальные вариант для сырых дров.

Расход горючего жидкотопливного котла

Современный нагреватель на дизеле потребляет порядка 2,5 литров за час работы.

Итак, давайте и мы попытаемся разобраться сколько потребляют горючего котлы на жидком топливе. Расход топлива зависит от конструкции форсунка. В его выпуклой полукруглой части посередине есть маленькое отверстие (меньше миллиметра). От диаметра этого отверстия зависит, сколько горючего будет распыляться за определенный промежуток времени в котле на жидком топливе. Расход топлива становится больше пропорционально увеличению диаметра отверстия в форсунке.

При этом нужно понимать, что количество высвобождаемой энергии также уменьшится. Нужно подобрать оптимальное значение отдельно для каждого жидкотопливного котла. Расход топлива напрямую влияет на мощность агрегата. Если у вас большой дом, то, как ни крути, потребление будет больше. В противном случае аппарат просто не справиться со всем объёмом теплоносителя в контуре или же нагрев до необходимой температуры будет проходить слишком долго.

В контуре температура воды должна быть не менее 65 градусов, это значение может достигать и больших величин, но лучше, чтобы оно не превышало 85 градусов. В современных системах отопления в основном используются полимерные трубы. Их характеристики имеют ограничение по температуре до 95 градусов, но это предельное значение, которого лучше не допускать. Помимо этого, если вы используете в качестве теплоносителя незамерзающую жидкость для отопления, то для нее перегрев чреват полной потерей своих физико-химических качеств. При нагреве антифриза до 95 градусов, вместо незамерзайки получится агрессивная кислота и обильное количество легковоспламеняющегося газа.

Для уменьшения расхода его нужно подогреть, но с эти не стоит переусердствовать. Перегрев может привести к тому, что пламя на форсунке погаснет из-за появления воздушных пузырей в энергоносителе. Качество горючего также имеет значение. Подытожим, что может повлиять на количество потребляемого жидкого горючего:

• конструкции форсунка (диаметра сопла);
• температуры подаваемого энергоносителя;
• степени горючести энергоносителя.

Вообще, производители потребление горючего указывают в паспорте аппарата и на его ключевых элементах. Например, количество сжигаемой жидкости пишется на горелке в числовом значении. Обычно указывается некоторый диапазон потребления в час. Например, в современных аппаратах это значение составляет от 2 до 2,5 литров в час.

Те, кто для обогрева своего дома используют жидкотопливные котлы, обычно, аппетит агрегата измеряют литрами, спаленными за сезон. На своем опыте они уже убедились, что это более правильный подход, ведь большое значение имеет погода. Например, у котлов на жидком топливе расход топлива поздней осенью и в холодные зимние месяца отличается. Чем холоднее, тем больше теплопотери помещения, и, соответственно, требуется больше энергии для обогрева дома.

Типы горелок. Как хранить солярку

Дизельная горелка для котла виды, настройка, расход топливаЕще хочу всех предупредить, котел работает очень шумно, так, что если собираетесь устанавливать его непосредственно в доме, то учтите, что спать в тишине вам не удастся. Серьезную конкуренцию, как в цене, так и в качестве, им навязывают отопительные приборы из Франции и Италии De Dietrich, Fondital Capri, а также южнокорейские бренды Kiturami и Navien.

Печное топливо для дизельных котлов: особенности и преимущества примененияУв Семен, у нас нет сетевого газа и нормального напряжения, остается только жидкое топливо, поскольку нужно топить когда дома нет никого, был бы кто-то все время-топил бы дровами. Особенностью котлов такого типа всегда является их главный узел специальная горелка, работающая на одном или на нескольких видах жидкого топлива солярке, отработанном масле, мазуте, биотопливе.

• она экономит топливо;
• по желанию можно сконструировать печь любого размера, которая будет наиболее подходящим вариантом для данного помещения;
• легко транспортируется;
• простота в использовании;
• печь капельницу можно использовать для приготовления еды. Для этого при конструировании печки трубу размещают сбоку.

Устройство

Как понятно из названия, котлы отопления на жидком топливе – это агрегаты, которые не используют для своей работы газ, уголь или дрова. Основной разновидностью топлива является солярка.

Основная проблема, которую пришлось решать конструкторам котла, заключается в организации дозированной подачи жидкого топлива в камеру сгорания. Подача топлива осуществляется через горелку, которая была создана и запатентована Робертом Бабингтоном.

В остальном котел на жидком топливе ничем не отличается от агрегатов, которые используют в качестве топлива газ. Общий принцип работы отопительного оборудования:

• сгорая, топливо обеспечивает выделение тепла;
• при этом происходит нагревание теплоносителя, который циркулирует по трубкам теплообменника;
• горячий теплоноситель поступает в систему отопления дома, отдавая тепло;
• остывший теплоноситель возвращается назад и снова подогревается в теплообменнике.

Сколько кубов дров нужно на зиму

Чтобы выяснить, какой объём дров необходим на зиму, нужно учитывать несколько факторов. Кроме процента влаги и породы древесины, обязательно надо смотреть на тип поленьев (округлые, расколотые, смесь двух видов). Существенным фактором является и длительность срока, на протяжении которого будет отапливаться жилище. Во многих российских регионах необходимо топить дома долго − в течение 6–7 мес. Все это влияет на то, сколько кубометров ели, дуба потребуется для поддержания в комнатах комфортной атмосферы. Чем дольше работает котельная установка, тем больше будет использовано материала для топки.

Какой запас топлива нужен на сезон. Расход топлива

Дизельное отопление частного дома: котлы, пушки, схемы, расход топливаКстати, чем дешевле топливо, тем ниже его теплотворные способности, и тем выше стоимость горелки или котла, предназначенный для работы с его использованием. Еще хочу всех предупредить, котел работает очень шумно, так, что если собираетесь устанавливать его непосредственно в доме, то учтите, что спать в тишине вам не удастся.

Котел на дизельном топливе: преимущества и недостатки системыМногие современные модели оснащены, помимо этого, системой самодиагностики, и в случае появления каких-либо нарушений или сбоев, на дисплее прибора появляется соответствующая индикация. В случае если вы правильно рассчитали расход топлива, дизельный котел будет работать эффективно и сможет поддерживать необходимую температуру в помещении.

• Мощность котла умножаем на 0,1. Получаем расход топлива за один час.
• Полученную цифру умножаем на 24 часа, в результате чего узнаем суточную норму потребления.
• А теперь можно и подсчитать количество необходимого топлива на один месяц.

Дизельные котлы и их принцип работы • При выборе котла отопления важным показателем считается вид используемой горелки, поэтому ее характеристикам стоит уделить повышенное внимание

Топливный керосин

Керосин является горючей жидкостью, смесью углеводородов, выкипающей в диапазоне температур 150-2500 С. Изготавливают керосин путем ректификации нефти. Используется он, как растворитель, ракетное топливо и для резки металла. На керосине работают отопительные и осветительные приборы.

Преимущество керосина как горючего – превосходное горение, практически аналогичное бензиновому, но менее взрывоопасное. К недостаткам можно отнести значительное количество копоти и трудность транспортировки. Сложная его перевозка объясняется феноменальной способностью к вытеканию даже из плотно закрытой тары.

Самые популярные товары раздела : ЭВАН Стандарт С2 — 3 (220/380 В) котел электрический Артикул: —

(16)

ЭВАН Стандарт  С2 — 3 (220/380 В) котел электрический 10 315 руб. за штВ наличии-+В корзинуДобавлено ЭВАН Стандарт С2-30 (380 В) котел электрический Артикул: —

(2)

ЭВАН Стандарт С2-30 (380 В) котел электрический 34 668 руб. за штВ наличии-+В корзинуДобавлено Protherm Гепард 12 MTV Артикул: —

(30)

Protherm Гепард 12 MTV Коаксиальный газовый котел 49 572 руб. за штВ наличии-+В корзинуДобавлено Protherm Гепард 23 MTV Артикул: —

(42)

Protherm Гепард 23 MTV Газовый котел 53 153 руб. за штВ наличии-+В корзинуДобавлено Все товары раздела

Как выбрать жидкотопливный агрегат

На выбор подходящего устройства влияют несколько основных факторов:

Материал

Влияет на стоимость изделия. Виды корпусов: стальные и чугунные. Стальные более экономные и легкие, обычно настенные, а чугунные долговечнее, но тяжелее, напольные. Для административных или промышленных строений лучше приобретать стальные устройства,  для частных владений – чугунные.

Мощность

Этот фактор полностью влияет на расход топлива и на мощность агрегата. Если установить маломощный котел на большую площадь отопления частного дома, он быстро выйдет из строя, используя при этом большой расход жидкого топлива.

Модель

Напольные агрегаты занимают больше пространства и устанавливаются в отдельном помещении, настенные виды котлов — компактны и легки.

Метод выработки тепла

Традиционный или конденсационный метод теплообразования. Во втором способе благодаря энергии конденсата повышается их производительность и уменьшается расход топлива.

Одноконтурный или двухконтурный

Одноконтурный работает только на теплообеспечение, а двухконтурный котёл ещё нагревает воду. В частных домах часто нагрузка на отопительную функцию котла превышает потребность в горячем водоснабжении, потому будет рациональнее приобрести одноконтурный котел.

Автоматика

Автоматизированные модели котлов преимущественно длительного горения. Удобны тем, что не нужно присутствие человека в период работы от 2 до 5 дней. При работе агрегата с режимом длительного горения расход топлива увеличивается из-за беспрерывного периода работы. Длительное горение позволяет со временем снижать интенсивность работы котла, так как дом прогревается, и требуется только поддерживать температуру.

В полностью автоматизированных агрегатах установлена повышенная система безопасности.

Вид теплоносителя

Паровые или водогрейные котлы на жидком топливе отличаются конструкцией и принципом работы. Жидкостные котлы чаще паровые, но есть и водогрейные модели с двумя контурами подключения.

Лучшие двухконтурные дизельные котлы

Двухконтурные котлы характеризуются полной автоматизацией, независимо от традиционных видов топлива. Чтобы установить такую систему, не нужно дополнительно согласовывать действия с центральной газовой магистралью, которая стоит в среднем до 70 тысяч рублей. Устройство одновременно рассчитывается на подачу горячей воды и отопления, работает за счет энергии. Его одновременная работа экономит электричество, поставляя тепло и горячую воду в одно помещение. При сравнении оценивалось 7 номинантов, из них было отобрано 3 модели. Они гарантируют экономный расход, высокое качество, повышенное тепло.

Kiturami Turbo 13R

Устройство используется для обогрева промышленных и частных помещений, куда одновременно требуется поступление горячей воды и тепла. Мощность позволяет отапливать большую площадь, экономя электроэнергию. Модель сделана из качественной стали, которая в процессе эксплуатации не теряет своих свойств, не деформирует внешний вид. Имеется циркуляционный насос для системы отопления, само устройство регулируется с помощью пульта управления, который позволяет выставить оптимальный градус температуры воздуха и воды.

Достоинства

• Быстро работает;
• Хорошо нагревает;
• Экономный расход;
• Высокая мощность;
• Доступная цена.

Недостатки

Может создавать шум.

Navien LFA 13K

Большой котел используется для отопления и снабжения горячей водой площадь до 170 км. м. Он имеет вместительные габариты, размещается на полу, мощность теплового потребления составляет 17 кВт. Он имеет закрытый тип камеры сгорания, работает за счет электронного управления. Теплообменник сделан из нержавеющей стали, в комплекте идет пульт ДУ и термометр. Двухконтурная конструкция имеет современный дизайн, доступную цену и высокую эффективность. Слабой стороной устройства считается быстрое остывание при отключении, а также возможность использования только дизельного топлива.

Достоинства

• Хорошо отапливает;
• Быстро нагревает большой дом;
• Высокая мощность;
• Доступная цена;
• Напольная конструкция.

Недостатки

Работает только за счет дизельного топлива.

По отзывам видно, что дизельный котел быстро отапливает большую площадь дома, не выделяет неприятного запаха, сделан из прочного материала. Чтобы сохранить тепло в доме, устройство должно работать круглосуточно.

ACV Delta Pro S 25 26 кВт

Комбинированный двухконтурный прибор, который работает на максимальной тепловой мощности – 26 кВт, что предостаточно для отопления больших домов. Он имеет электронное управление, размещается на полу, характеризуется небольшими габаритами. Конструкция работает бесперебойно, она не требует частой замены запчастей или вызова мастера. Сделана из нержавеющей стали, характеризуется долговечностью, практичностью, безопасностью для человека. Прибор работает не только за счет дизельного топлива, он принимает еще сжиженный и природный газ. Максимальная температура теплоносителя составляет 90 градусов.

Достоинства

• Хорошая мощность;
• Не вызывает неприятного запаха гари;
• Работает бесперебойно;
• Высокая температура воды;
• Экономный.

Недостатки

Не обнаружено.

Отзывы показывают, что прибор быстро отапливает большую площадь дома, а также поставляет горячую воду. Он работает за счет электричества, но относится к экономичным устройствам.

Жидкое котельное топливо: требования

Котлы, используемые для отопления жилых домов или же производственных помещений, расположенных в отдаленных местностях, часто работают на солярке. К дизельному топливу для нагревательного оборудования предъявляются особые требования

При выборе солярки для котла следует обращать внимание, прежде всего, на такие ее характеристики, как:

• цетановое число;
• плотность и вязкость;
• фракционный состав.

Цетановое число определяет такие важные показатели, как:

• время воспламенения топлива для котельных;
• полнота сгорания солярки;
• уровень вредных выбросов.

В конечном итоге именно цетановое число солярки влияет на эффективность работы водонагревательного оборудования. Оптимальным показателем ЦЧ для котлов считается 40-45 единиц.

Каким образом нужно топить котел шахтного типа

Как и любой другой вид котельной техники, рассчитанной на обогрев жилых объектов, шахтный котел имеет во время эксплуатации свои тонкости и нюансы

Первое и что самое важное для нормальной работы агрегата – качество топлива, и каким образом производится загрузка дров топливную камеру. Высокая теплоэффективность твердотопливного шахтного котла достигается за счет правильной укладки дров

Правильно уложенное топливо позволит не только обеспечить максимальный рабочий эффект, но и снизит вероятность задымления жилых помещений.

Качество укладки топлива определяет продолжительность горения и соответственно, длительность работы нагревательного агрегата.

Что бы правильно использовать нагревательный прибор шахтного типа достаточно усвоить несложный алгоритм действий.

1. Первоначальный розжиг дров традиционным способом.
2. Через 15-20 минут котел сможет выйти на номинальную мощность.
3. После выхода котла в рабочий режим догружают в топливную шахту остальные дрова и переходят в пиролизный режим работы.

Правильно подобранные и уложенные дрова – гарантия того, что котел будет работать длительное время, обеспечивая ваш дом теплом.

Что касается непосредственно самого топлива, то здесь многое зависит от фантазии и финансовых возможностей владельца дома. Однако, несмотря на то, что отопительные приборы шахтного типа всеядны, КПД котла напрямую зависит, чем вы топите котел.

В топку котла идут топливные брикеты, отходы деревообработки, пеллеты. Брикеты и пеллеты считаются элитным видом топлива, однако их цена намного превышает стоимость обычных дров

Тем более, если брать во внимание неприхотливость шахтного котельного оборудования в плане топливного ресурса. Дрова являются основным топливным материалом для шахтных котлов

Во время эксплуатации, необходимо хотя бы половину закладки делать из дров.

Способ укладки дров в шахтный котел

Разобравшись с принципом действия нагревательных приборов шахтного типа, с требованиями, предъявляемыми к топливу, нужно обратить внимание на способах закладки. Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере

Причина такого явления  —  неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз

Наиболее часты случаи, с которыми приходится сталкиваться владельцам шахтных твердотопливных котлов, связаны с зависанием дров в топливной камере. Причина такого явления  —  неправильная закладка. Учитывая принцип действия шахтного котла, где основное горение происходит в нижней части устройства, дрова должны под собственным весом плавно опускаться вниз.

Несоблюдение рекомендаций по укладке дров в данном случае чревато внезапному прерыванию основного процесса – горению топлива. Перед началом эксплуатации шахтных агрегатов следует придерживаться следующих рекомендаций:

• поленья, предназначенные для закладки, должны быть меньших размеров, на несколько сантиметров меньше значений периметра топливной шахты;
• дрова всегда необходимо укладывать поперек шахты, а ни в коем случае вдоль нее;
• на самый низ укладываются самые сухие поленья, тогда как вверху можно расположить сырые дрова.

Нехитрые советы помогут вам добиться нормальной работы вашего котла. Одной загрузки дров, если соблюдены все правила закладки, должно хватить на 12 часов. Котел все это время будет работать самостоятельно, не требуя вашего участия.

Устройство отопительной конструкции

Котел оснащен металлическим корпусом, в котором предусмотрен слой теплоизоляции, не разрушающейся под воздействием высоких температур. В комплект поставки входят резервуар для топлива и шланги для подачи жидкого горючего к горелке. Некоторые производители предусматривают установку фильтров или электрических нагревательных элементов, обеспечивающих надежную работу котла при низкой температуре воздуха.

Основные узлы

Внутри корпуса расположены:

• сменная горелка с электрическим вентилятором;
• стальная камера для сжигания топлива с двойными стенками, между которыми циркулирует вода;
• радиатор для дополнительного подогрева теплоносителя;
• круглый или квадратный канал для вывода продуктов сгорания в атмосферу;
• электронный блок управления.

Горелка

Конструкция состоит из распылительной головки и кожуха, в который подается воздух под небольшим избыточным давлением. Формирующаяся горючая смесь поджигается электрической искрой, импульс тока подает блок управления. Предусмотрена непрерывная модуляция пламени, что позволяет снизить расход жидкого топлива и поддерживать заданную температуру теплоносителя на выходе из котла.

Горелка состоит из кожуха, в который подается воздух.

Камера сгорания

Сгорание распыленного топлива происходит в отдельной камере, изготовленной из жаропрочной стали. Топки принято разделять на категории по способу отвода продуктов окисления. Открытые камеры предусматривают выброс дыма в атмосферу за счет естественной тяги. Закрытые топки оснащены вентиляторами и дымососом, обеспечивающими принудительный отвод продуктов сгорания. Стенки камеры имеют протоки для циркуляции воды, охлаждающей конструкцию.

Теплообменник

Жидкость из топки подается в теплообменник, установленный на пути потока нагретых продуктов сгорания. Внутри радиатора находятся соединенные между собой каналы, через которые постоянно циркулирует вода или теплоноситель. Для изготовления теплообменника используют чугун, срок службы которого доходит до 30 лет, котловую сталь с ресурсом не более 10 лет или медные сплавы.

Дымоход

Поскольку скорость сгорания нефтяного топлива ниже, чем у твердого, то в системе отвода газов предусмотрены дополнительные ходы и платины для замедления потока. За счет завихрения обеспечивается догорание смеси и повышается КПД котла. Оборудование оснащают трубами из стали. Для компактных установок с небольшой мощностью используют коаксиальные дымоходы.

В системе отвода газов расположен дымоход.

Блок автоматики

Электронный контроллер поддерживает заданные параметры и обеспечивает отключение подачи топлива при обнаружении неисправностей. В состав системы управления входят датчики, фиксирующие работу горелки, температуру теплоносителя на входе и выходе, давление жидкости в контуре. Система диагностики постоянно проверяет состояние узлов котла. В магистрали подачи горючего имеется электромагнитный клапан для аварийной остановки.

Как сэкономить дизтопливо

Вопрос не праздный. Его задают все — от простых обывателей до опытных мастеров. Каких-то особых рекомендаций нет, и все они давно известны. Просто перечислим их:

• При монтаже двухконтурного агрегата рекомендуется снизить расход горячей воды на бытовые нужды.
• Установить пониженную температуру теплоносителя. В этом случае придется рассмотреть более эффективную отопительную систему. К примеру, коллекторный вариант разводки труб с установкой контролирующей запорной арматуры.
• Использовать новейшие контролирующие блоки. Здесь следует отметить термодатчики, установленные внутри помещений или лучше на улице.

Расчёта расхода дров котлом длительного горения

Чтобы вычислить расход дров в твердотопливном котле длительного горения на сутки, пользуются следующей формулой.

V = 24Q / (q х 0.01КПД)V – означает объём дров, необходимый на 1 час, м³;Q – необходимая мощность для отопления, кВт;q – тепловая отдача определённой породы древесины с конкретной степенью влажности, кВт/м³;КПД – это эффективность котла, в %.

Допустим, вы приобретаете пиролизный котёл на твёрдом топливе с теплоотдачей в 75 %. Загружаете поленья из сухой сосны. Подсчёт будет выглядеть следующим образом.

V = 24 х 5 / (2166 х 0.01 х 75) = 0,074 м³.

Пробы провести правильный расчёт расхода топлива в пиролизном котле, требуется помнить про нюансы его работы. Коэффициент полезного действия 75-80 % отображают в формуле, если дрова имеют влажность максимум 25 %. В случае, если показатель больше, то эффективность котла понижается до 70 %.

Расход дров в твердотопливном котле длительного горения на месяц делается следующим образом:

0,074 х 30 = 2,22 м³

Однако это не конечный результат, так как в формуле задействован показатель теплоты сгорания для «чистого» м³, а по настоящему дрова в поленнице занимают больше места из-за плотности укладки. Чтобы верно осуществить расчёт дров в кубах, требуется узнать количество складометров.

Провести эти вычисления поможет ГОСТ 3242-88, где указан норматив. В связи с ним сложенные дрова необходимо обмерять, высчитывать складометры, а затем их переводить в плотные метры, м³. перевод производится через умножение объёма поленницы на значение полнодревесности.

Коэффициенты полнодревесности для перевода складочной меры вплотную

0,250,330,500,751,001,251,502,002,503,00

0,790,770,740,710,690,670,660,640,620,61

0,810,790,760,740,720,710,7030,680,670,65

0,770,750,730,710,700,690,680,660,640,63

0,770,750,730,720,700,690,680,670,660,65

0,750,720,690,650,630,610,600,580,560,55

0,800,780,750,720,700,680,670,650,630,62

0,760,740,710,690,680,670,650,630,620,60

0,760,740,710,690,680,670,660,650,640,63

Так как в нашем случае стоит обратная задача, то вычисленный выше топливный объём требуется делить на один из коэффициентов, который соответствует настоящим условиям.

Допустим, взять колотые дрова длиной 0,5 м. Для хвойных пород необходимо брать показатель 0,73. В конце вычисляем реальный расход твёрдого топлива из сухой сосны за месяц для жилища площадью 100 м²:

2,22 м³ / 0,73 = 3,04 м³

https://youtube.com/watch?v=lmSAbJsWmpQ
