Мауэрлат на газобетон без армопояса

Монтаж мауэрлата на нагелях

Понятно, что не всегда удается предусмотрительно заложить пластины в стены из газобетона, а пробивать горизонтальные шурфы под закладку крепежа просто нет возможности. Если коробка из газобетона имеет небольшие размеры, то закрепить мауэрлат без армопояса можно столярным способом, с помощью нагелей.

Технология практически не отличается от предыдущего способа. Первоначально в мауэрлате, уложенном на газобетон, сверлятся центровочные отверстия, брус прихватывается к поверхности стен обычными саморезами. Это позволяет правильно выровнять и срастить мауэрлат до момента окончательного крепежа.

Под брус последовательно наносят гидроизоляцию, укладывают рубероид, после чего можно бурить отверстия 25-30 мм под дубовые нагели на глубину 70-80 см. Остается залить клей и закрепить стержни. Верхушки стержней спиливаются, внутрь заворачивается столярный саморез, позволяющий расклинить нагель, и тем самым жестко закрепить мауэрлат. На первый взгляд, данный способ создает впечатление самого ненадежного, но практика установки мауэрлата говорит об обратном. Особенно, если вспомнить, что большинство брусовых домов собираются с использованием нагелей.

Подробнее о мауэрлате

Мауэрлат представляет собой особую деревянную конструкцию, которая служит для удержания основной нагрузки от крыши, равномерного распределения ее по стенам. К этой конструкции и крепятся ноги стропил, в результате чего создается устойчивость крыши.

Рассматривая крепление к пеноблокам стен, то это та процедура, точность которой определяет прочность и долговечность всей крыши.

Схема, как осуществляется крепление мауэрлата к газобетону без армопояса

Мауэрлат может быть выполнен не только в виде деревянной конструкции, но и, скажем, стального швеллера или балки. Тогда и стропильная система должна быть металлической. Однако подобные решения встречаются довольно редко в строительстве, учитывая более высокий вес и стоимость решения, сложность монтажа.

Подытожим отмеченную информацию. Мауэрлат выполняет две основные функции:

распределение нагрузки стропильных ног по стенам здания;
фиксация стропильной системы к домовой коробке.

к меню

Подбор материала и расчеты

Крепление мауэрлата к пеногазобетону, его надежность зависит от точности выполненных расчетов, а также техники монтажа. Минимально рекомендуемое сечение бревна или бруса – 10 на 10 см. Однако специалисты рекомендуют использовать увеличенные размеры.

Брус лучше всего использовать из лиственных пород дерева. Его предварительно обрабатывают антисептическими средствами. Брусья должны равномерно покрывать верхнюю часть стен. Их крепление между собой осуществляется с помощью прямого замка, который может быть усилен гвоздями.

В результате образуется единая система с высокой жесткостью для использования в качестве опоры для стропил. Ширина бруса всегда меньше ширины газоблока, поэтому материал нужно смещать к внутреннему краю. При этом до внешнего края должно оставаться расстояние более 5 см. Иногда по внешнему краю укладываются кирпичи, упирающиеся в боковые части мауэрлата.

Крепление к пенобетону должно осуществляться через качественную гидроизоляцию.

к меню

Это интересно: Потолочный кондиционер: это необходимо знать

Способы крепления

Завершающим этапом работ является монтаж и крепление стропильной конструкции с использованием одного из двух способов.

Первый способ крепления отличается лёгкостью исполнения и заключается в нескольких последовательных действиях:

выполнение в досках запила с глубиной на треть толщины доски;
пара оцинкованных гвоздей забивается крест-накрест с боковых частей;
крепление конструкции дополнительным гвоздём, который забивается сверху;
использование крепёжных уголков для окончательного закрепления стыков.

Используемые для крепления гвозди, а также металлические уголки должны быть высокого качества, что позволит выполнить надёжное крепление стропильной системы.

Применение для крепления второго способа незначительно усложняет процесс, тем не менее такие работы также могут быть выполнены самостоятельно при соблюдении технологии. Основное преимущество заключается в том, что нет необходимости выполнять запил в стропильных ногах, а все действия производятся в два этапа:

подшивание снизу специального опорного бруска длинной в метр, который должен надёжно упираться в мауэрлат;

пара оцинкованных гвоздей вбивается крестообразно и дополняется третьим гвоздём, который закрепляется сверху конструкции.

Такой вариант крепежа целесообразно использовать для стропил, которые обладают незначительной высотой. Для грамотного крепления связующего бруса необходимо использовать только качественный пиломатериал, а также выполнить предварительные расчёты.

Подробнее о монтаже узнаете из видео.

Подводим итоги

Все работы по установке и креплению мауэрлата должны производится на основе точных расчётов и с использованием качественных строительных материалов, а также крепёжных элементов. Использование брусов ненадлежащего качества или имеющих повышенную влажность может спровоцировать нарушение прочности всей конструкции.

Для закрепления мауэрлата к газобетонным стенам требуется применять анкеры со специальными типами дюбелей или вариант химической установки. Обязательным требованием является выполнение теплоизоляции армирующего пояса посредством экструдированного пенополистирола. Строгое соблюдение всех технологических требований позволяет выполнить прочное крепление мауэрлата и создать максимально надёжную стропильную конструкцию.

Виды упрочнения несущих стен

Вопрос о том, нужно ли армировать газобетон, появляется в основном из-за необходимости упрочнить сам материал и не допустить его разрушения. Но несущая способность стен не увеличивается, просто снижается вероятность появления трещин при изменении температур и в процессе усадки здания в первые годы эксплуатации.

Самые популярные виды упрочнения наружных поверхностей:

Горизонтальное – помогает избежать трещин вокруг проектных проемов.
Упрочнение для устранения температурно-усадочных трещин, которые появляются в регионах с большими перепадами температур. Актуально в случае быстрого возведения стен из свежеизготовленного материала, который усаживается и меняет размеры.
Вертикальное – помогает избежать деформаций вследствие природных явлений, объединяет фундамент, стены и пояс усиления верхнего уровня.

Целесообразность упрочнения зданий из газобетона очевидна, ведь без этого этапа создать долговечное и прочное строение попросту не удастся. Но успех и качество выполнения работ напрямую зависят от соответствия нужным характеристикам и требованиям выбранных материалов, соблюдения всех норм и стандартов. Поэтому продумывать весь процесс нужно еще на этапе проектирования.

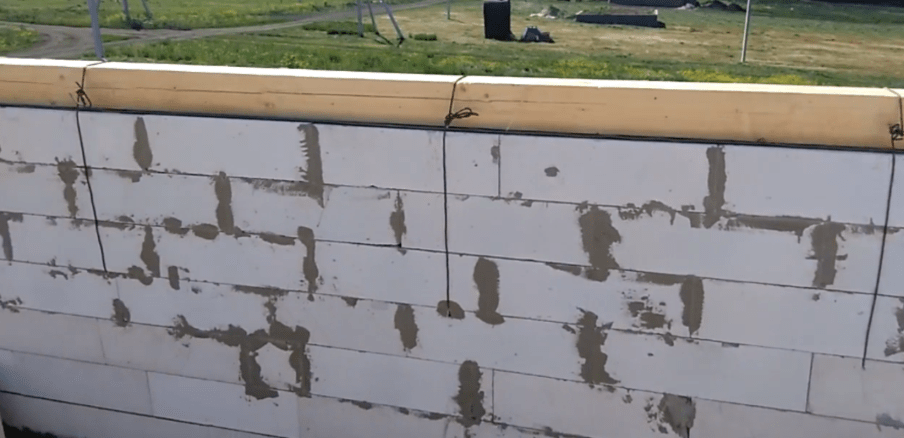

Крепление мауэрлата к газобетону проволокой

Для того чтобы закрепить мауэрлат на стенах из газобетона, не потребуется каких-либо дорогостоящих материалов или специальных инструментов. Достаточно иметь под рукой электродрель с длинным сверлом с насадкой, ножницы для нарезки проволоки и строительную катанку диаметром 5 мм. Иногда дополнительно используют проволоку толщиной 2 мм для перевязки арматуры.

Совет! Если стены из газобетона были уложены другими мастерами, и расположение арматуры неизвестно, то будет полезным также использовать ручной прибор для поиска скрытой проводки.

Преимуществом данного способа является исключительная простота процесса. Для того чтобы закрепить брус мауэрлата на стене, достаточно связать проволочную петлю и притянуть древесину к опорной поверхности, как на видео

Перед тем как приступать к монтажу, нужно будет решить две проблемы. Во-первых, потребуется сразу установить толстый и очень тяжелый брус на стены и срастить отдельные детали мауэрлата в один прогон.

Во-вторых, нужно будет выбрать линию и места сверления сквозных отверстий. Лучшим вариантом считается просверлить отверстия ниже уровня укладки последнего арматурного слоя. Однозначно не подойдут участки стен над оконными и дверными проемами.

Перед тем как закрепить мауэрлат, проволоку нарезают и отжигают, чтобы сделать ее более мягкой и пластичной. Материал пропускают в отверстие и заворачивают на угловой кромке мауэрлата с помощью монтировки, оставшиеся усы отрезают ножницами.

Некоторые мастера, перед тем как закрепить брус, одевают на проволоку спиральную пружину, навитую из кусков катанки толщиной в 2 мм. Импровизированную трубку заводят в просверленное отверстие в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не дает проволочной косичке резать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армопояса, то особое внимание необходимо уделять правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивается ключом, следуя правилу диагонали. То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки

То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15 о режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15 о С.

Можно ли обойтись без армопояса?

Мауэрлат — один из важных элементов конструкции строения. Он выполняет несущую функцию, поэтому принцип работы можно сравнить с фундаментом здания. Эта деталь удерживает на себе всю конструкцию крыши — стропильную систему, кровельное покрытие, утепляющего «сендвича». Кроме того, не стоит забывать о ветровой и снеговой нагрузках, с которыми «сражается» это сооружение.

Чтобы обойтись без армирующего пояса между стенами из газобетона, нужно выполнить такие условия:

Равномерно распределить массу и нагрузку крыши здания на стены.
Надежно зафиксировать систему стропил.
Предотвратить точечную нагрузку на облегченный монолитный материал.

С этой проблемой вполне может справиться брус из дерева, который крепится по всей длине за блоки на торцах стены. Крепление мауэрлата к газобетону без армопояса облегчает монтаж системы стропил, ведь такие элементы сложно соединить поодиночке напрямую без переходника к стене. Для этого используются специальные крепежи — глухие и подвижные с разнообразием соединительного материала.

Мауэрлат выполняется из того материала, что и система стропил — он может быть деревянным и металлическим. Обычно используется лиственные породы дерева, так как стальная конструкция будет слишком тяжелой, ее укладка будет сложной, а цена — высокой. Деталь из натурального материала обрабатывают антибактерицидными веществами, ими равномерно накрывают газобетонные стены, крепиться между собой с помощью замкового соединения, усиленного гвоздями.

легкий вес
прочность на разрыв
не подвержена коррозии
возможность использования пено-клея и клеевой кладочной смеси при армировании блоков
удобство хранения в рулоне, не занимает много места, травмобезопасная

в среднем цена за м2 составляет около 90 руб. (при этом продается рулонами)
необходимость состыковки каждого отдельного куска сетки. Необходимо укладывать ее внахлест минимум 3-5 ячеек.
сетка должна быть уложена на блоки ровно, без деформаций и «пузырей», поскольку это может снизить несущую способность здания, а также увеличит расход кладочной смеси и соответственно, количество мостиков холода.

Итак, мы ответили на вопрос, что лучше – кладочная сетка или арматура. Выбирайте то, что вам подходит в зависимости от ваших возможностей и предпочтений.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные здания, а также сооружения из бруса. Ввиду того что как каркасные, так и древесные дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши есть вероятность появления значительного напряжения, вызывающего повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные бруски с длиной в пределах 1 метра, закрепляемые на гвозди и стальные уголки. с брусом должна упираться в конструкцию мауэрлата в соответствии с линией давления. Это позволяет предотвратить перпендикулярные смещения. Уголки и гвозди устраняют поперечное смещение, при этом последние должны вбиваться под углом с обеих сторон, так, чтобы они пересекались в брусе. Через балку вбивается третий гвоздь, который должен иметь вертикальное направление.

Как крепить мауэрлат армопоясом?

Крепление мауэрлата к газобетону без армопояса нежелательно. Данный материал не очень прочный, если сравнивать его с кирпичом, деревом и чем-либо другим.

Во время установки крепежа могут возникнуть сложности. Именно по этой причине армопояс под мауэрлат является важным элементом.

Для обустройства армированного пояса рекомендуется брать U-образные блоки. Их следует уложить по всему краю стены в виде желоба.

Важно не допустить появления зазоров, поэтому необходимо пропилить блоки в углах конструкции

Собирать арматурный каркас нужно с помощью арматуры. Ее перевязывают перемычками диаметром 6 мм. Внутри желоба надо прикрепить анкеры, имеющие резьбу.

Элементы должны занимать определенное место, которое мастер контролирует леской, натянутой по верху.

Анкеры должны находиться очень близко к верхнему брусу и располагаться под углом 90 градусов. Узлы крепления будут по всему периметру конструкции.

От того, сколько использовано стропил, зависит, сколько должно быть узлов. Допускается увеличение их количества.

Крепления должны находиться в таких местах, чтобы в процессе эксплуатации строения они не соприкасались со стропилами.

Важно не прерывать данный процесс, в противном случае конструкция не получится монолитной. Работу надо проводить беспрерывно вдоль наружной стены

За полный проход желоб должен быть залит доверху

Работу надо проводить беспрерывно вдоль наружной стены. За полный проход желоб должен быть залит доверху.

При формировании мауэрлата можно сэкономить немного денежных средств. Допускается формирование отдельных подушек из бетона, а не заливка по всему периметру здания полностью.

Следует дождаться полного высыхания бетона. Анкеры, которые находятся внутри желоба, надежно фиксируются на своем месте.

Проводить заливку бетона следует аккуратно, чтобы сформированная конструкция не сдвинулась со своего места.

После застывания раствора следует укладывать брусья на анкеры и пояс из бетона.

Видео:

Рекомендуется предварительно просверлить в брусе отверстия, которые будут соответствовать расположению анкеров. Последние должны оказаться внутри бруса.

Определить места отверстий несложно. Для этого надо положить брус на анкеры и придавить — на поверхности должны появиться вмятины, на месте которых следует просверлить отверстия.

Разновидности крепления мауэрлата к газобетону

Газобетон, как стеновой материал, обладает целой гаммой положительных свойств:

легкий;
прекрасно обрабатывается;
обладает хорошими теплоизоляционными свойствами;
блоки имеют четкую геометрическую форму.

Но есть и свои особенности. Газобетон – достаточно хрупкий материал. Он хорошо справляется с умеренными нагрузками на сжатие, но приложение сил на растяжение или на срез легко приводит к образованию трещин.

Соответственно, выбирая способ крепления мауэрлата к стене, необходимо это учитывать.

В практике строительства иногда возникает необходимость прикрепить мауэрлат к стене из газобетона без обустройства армирующего пояса. Хрупкость газобетона накладывает ряд ограничений на выбор способа крепления, но не исключают такую возможность.

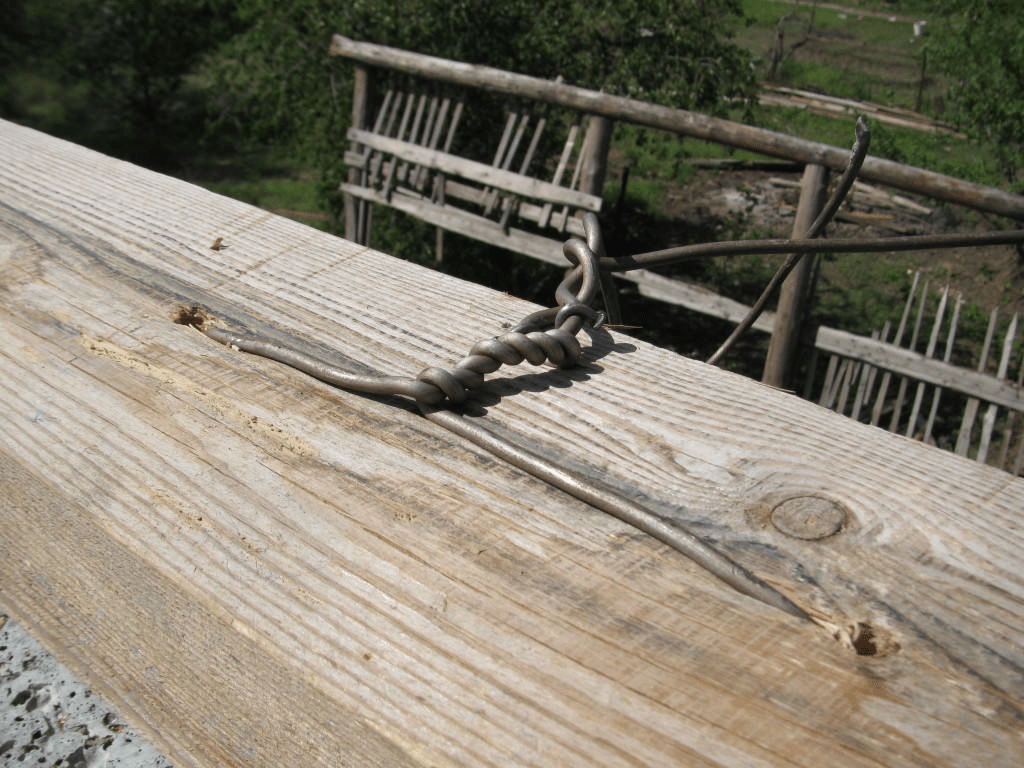

Крепление стальной проволокой

Наиболее простой вариант крепления.
Получил распространение в связи с низкой стоимостью материалов.

Последовательность действий:

за несколько рядов (не менее трех) до завершения кладки поперек стены закладываются отрезки мягкой стальной проволоки диаметром 6 мм;
мауэрлат укладывается после завершения кладки стены и набора прочности клея;
скручиванием концов проволоки брус мауэрлата прочно прижимаются к стене.

Длина концов проволоки должна быть достаточна, чтобы охватить верхние ряды стены, брус мауэрлата и выполнить скрутку.

Шаг укладки должен совпадать с шагом стропил.

Крепление анкерными болтами

Анкерный болт (механический анкер) состоит:

из внутреннего стержня с резьбовой частью;
наружной распорной части.

При накручивании гайки на внутренний стержень распорная часть деформируется и фиксирует анкерный болт в канале отверстия стены.

Последовательность действий:

Брус мауэрлата выкладывается по всему периметру стены.
По всей длине мауэрлата сверлятся отверстия под анкерные болты. Расстояние между соседними отверстиями не более 1 метра. Необходимо стремиться, чтобы места расположения анкеров обязательно приходились на углы здания и места стыков брусьев.
Через отверстия в мауэрлате при помощи бура производится сверление кладки стены на длину анкера, но не менее 2 – 3 рядов.
В отверстие вставляется анкерный болт длиной не менее 500 мм и резьбой М12 или М14.
Надевается шайба. С усилием накручивается гайка. Пластиковый или металлический дюбель, входящий в конструкцию анкера, разжимается, вдавливается в стенки канала и надежно фиксирует анкерный болт в стене.

Крепление мауэрлата с помощью механических анкеров получило широкое распространение. Ограничивается относительно высокой стоимостью крепежных изделий.

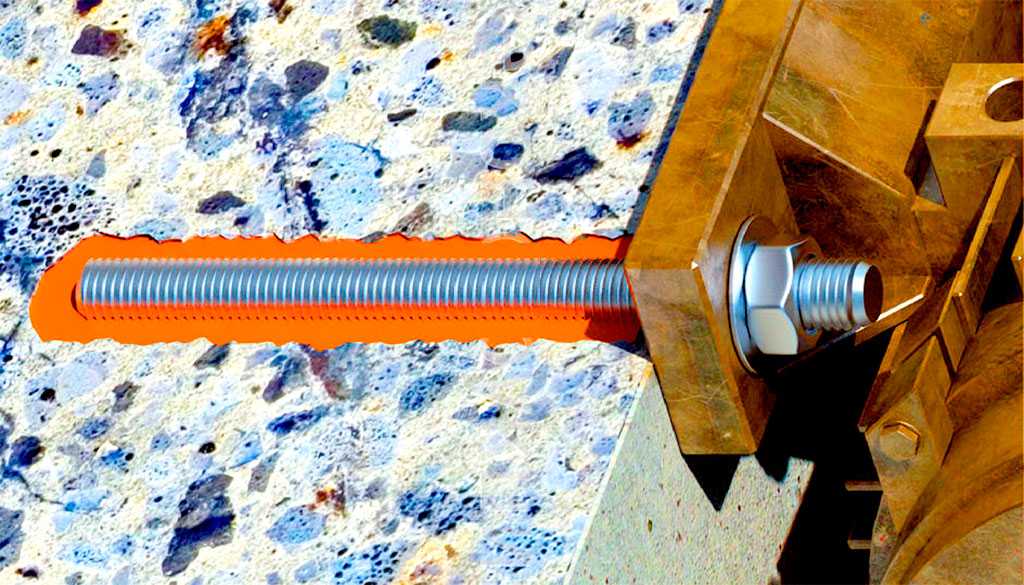

Химический анкер

Современные технологии изготовления механических анкеров для крепления в газобетоне достигли совершенства. Однако, основной недостаток, заложенный в принцип действия, сохраняется. Анкер прикрепля в газобетоне за счет создания распирающих усилий. При увеличении нагрузки на анкер может происходить раскалывание газобетонного блока.

Этого недостатка лишен так называемый химический анкер. Вместо дюбеля используется синтетический клеевой состав. Он глубоко проникает в поры газобетона. Затвердевая, прочно фиксирует металлический стержень в материале стены.

Последовательность действий:

сверлится отверстие как для механического анкерного болта, но несколько большего диаметра;
с помощью сжатого воздуха либо специального ершика из канала отверстия удаляется пыль и крошки материала;
канал отверстия заполняется клеящим составом;
в отверстие вставляется резьбовая шпилька М12 — М14 или отрезок арматуры подобного диаметра;
при температуре окружающей среды 20 градусов Цельсия состав набирает прочность примерно через 20 минут.

К положительным качествам химического анкера можно отнести:

Прочность крепления значительно выше, чем у анкера с механической фиксацией.
Отсутствие распирающих напряжений в газобетоне. Допускается выполнение крепления на краю стены.
Химическая стойкость.
Можно крепить к влажному материалу, выполнять работы в дождь.
Продолжительный срок службы (более 50 лет).

Недостатки химического анкера:

Клеящий состав не выдерживает высоких температур.
Нельзя производить сварочные работы непосредственно с металлическим стержнем анкера.

Способы фиксации мауэрлата к стене из газобетона

Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.

Стальная проволока

Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.

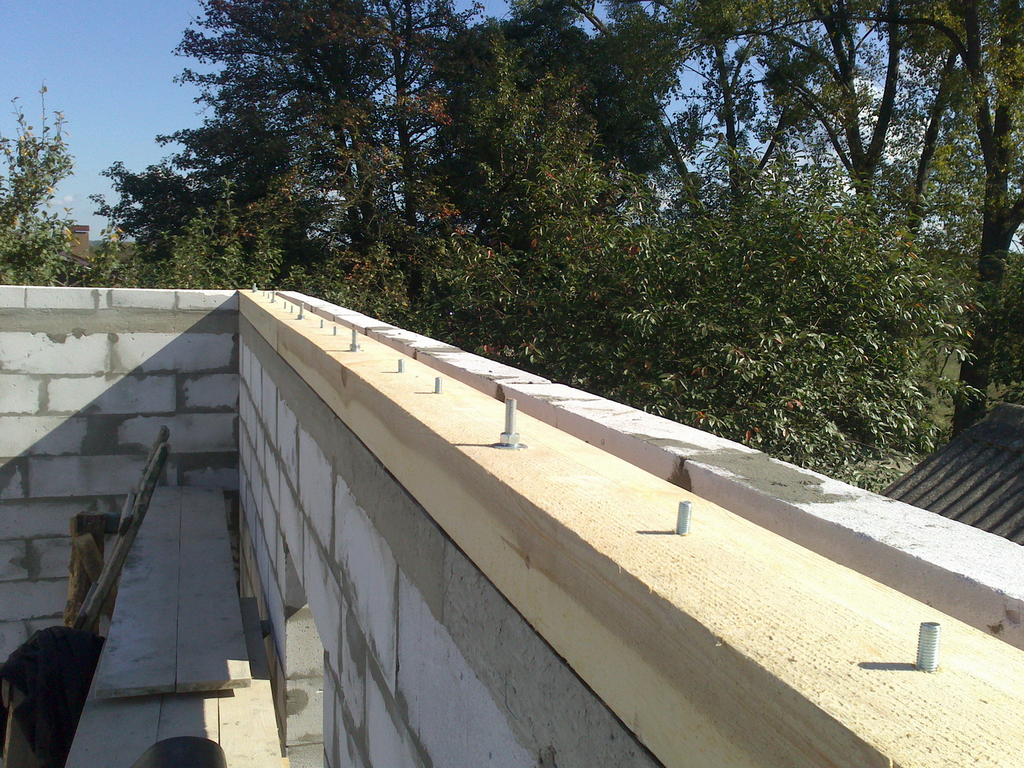

На металлические стержни (шпильки)

Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.

Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Если шпильки устанавливают внутри готового монолитного основания или сплошной кладки из блоков газобетона, то для них изготавливают отверстия с шагом 120 – 150 см на глубину 200 – 300 мм.

На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.

Адгезионный монтаж

Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.

В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.

Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.

Механическим анкером

При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Этот метод крепления подходит при наличии монолитного пояса и при его отсутствии. В первом случае отверстия высверливают в армопоясе, во втором случае – в кладке. При этом размер отверстия должен быть несколько больше распорного элемента – так, чтобы в нео вошла резьбовая муфта. Такие же отверстия высверливают в брусе. Его укладывают сверху, чтобы отверстия совпадали и сквозь брус пропускают анкерные болты. Соединение затягивают с помощью гаечного ключа.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Крепление мауэрлата к газобетону без армопояса анкерами

Это единственный способ, от использования которого нужно сразу и без сомнений отказаться, без армопояса лучше не рисковать.

Анкерное крепление отлично работает на армопоясе из бетона, кирпича, шлакоблоке, но из-за небольшой площади поверхности контакта опорной втулки крепеж может вырвать из тела газобетона первым же сильным ветром.

Для того чтобы закрепить мауэрлат с помощью анкеров, потребуется в три раза больше точек крепления, каждую из которых придется вклеивать дорогостоящим клеевым составом. Стоимость такого крепежа окажется не меньше, чем затраты на традиционный армопояс, а преимуществ перед бетоном практически никаких.

Крепление мауэрлата к кирпичной стене

В монолитном бетонном доме стены его способны выдерживать значительные деформирующие усилия. В деревянном доме каждый венец, в том числе и верхний создают взаимно связанную систему, хорошо устойчивую к различным деформирующим факторам. В конструкциях домов щитового типа обычно не предусматривается тяжелой и крупногабаритной кровли. Особым случаем является обустройство крыши для кирпичного дома.

Кирпичная кладка, имеющая очень хорошую вертикальную прочность на сжатие, довольно чувствительна к боковым нагрузкам, особенно в верхней своей части, когда небольшие распирающие усилия способны оказывать значительные разрушающие воздействия. Именно поэтому мауэрлат на кирпичной стене должен кроме перераспределения усилий создавать дополнительный связывающий эффект, образуя замкнутый надежный пояс, обеспечивающий кирпичной кладке дополнительную прочность.

Особым случаем является то, когда фронтоны крыши также выполнены из кирпича вместе со стенами. Такая конструкция здания позволяет значительно разгрузить как общий вес крыши, так и все нагрузки от нее на строение.

При этом мауэрлат устанавливается только на боковых стенах и его дополнительно можно закрепить в отверстиях, предварительно предусмотренных внутри фронтонов, которые будут принимать часть нагрузки от боковых усилий.

Мауэрлат на кирпичной стене должен располагаться ближе к внутренней ее стороне, ни в коем случае не опираясь и не создавая усилий на внешний, декоративный слой кладки

Кроме обеспечения дополнительной обвязки для верхних рядов кирпичей, одним из основных моментов, на которые следует обращать внимание при установке опорного бруса, является способ его крепления к кирпичной кладке

Армопояс

Идеальным вариантом для кирпичной стены мог бы служить выполненный по ее верхнему периметру железобетонный армированный пояс. Это наиболее актуально для больших по площади и высотных строений, у которых нагрузка на каркас здания особенно велика. Для заливки такого пояса устанавливается опалубка, внутрь которой закладывается хорошо обвязанная арматурная конструкция и затем заливается качественным бетоном.

Скобы

В кирпичную кладку стен с внутренней их стороны закладываются вместо кирпичей равные им по размерам деревянные бруски, к которым будет крепиться железными скобами брус мауэрлата. Они должны располагаться во втором–третьем от верха ряду, желательно в местах предполагаемой установки стропильных ног, дополнительно компенсируя деформирующее усилие на стену.

Шпильки

При завершении кирпичной кладки стен, в верхние ряды ее закладываются вертикальные резьбовые шпильки, на которые в дальнейшем будет крепиться опорный брус. Число их должно быть не меньше количества стропильных ног. В брусе затем размечаются и сверлятся отверстия, через которые, он и будет крепиться на шпильках с помощью гаек.

Проволока

Здесь могут быть различные варианты креплений как самого опорного бруса, так и стропильных досок. Концы проволоки закладываются внутрь кирпичной кладки, а затем с помощью свободных концов производятся соединения всех компонентов в единую связку. Проволока должна быть надлежащего диаметра и прочности, чтобы обеспечивать надежность всех соединений. С ее помощью можно произвести крепление всех элементов не только к стенам здания, но и к плитам перекрытия.

Кроме перечисленных, возможны и другие варианты установки и крепления мауэрлата на кирпичной стене. Например, можно использовать для него не деревянный брус, а металлический профиль, что породит и свои методы монтажа и крепления кровли. Также возможны и комбинированные методы, сочетающие в себе достоинства нескольких способов монтажа.

Обустройство крыши для своего дома — один из наиболее важных и сложных этапов в его строительстве. Ошибки в его расчетах или исполнении способны превратить жизнь в этом доме из уютной и благополучной в проблемную и несчастливую. Недаром наши предки переход от возведения стен к строительству крыши сопровождали молебном и освящением будущей кровли.

Химические анкеры

Еще десятилетие назад о таком способе установки несущего бруса на стену без армопояса было мало кому известно. Сегодня химические анкеры может купить каждый. Однако стоимость их все еще высока. Нередко при постройке дома из газосиликата вместо химических анкеров используют эпоксидку с отвердителем. После этого в отверстие помещают крепеж. Спустя сутки, крепление получается максимально прочное соединение.

Каждый знает про эпоксидный клей – его тоже можно считать химическим анкером. Однако время, в течение которого застывает состав, довольно продолжительное. Различают несколько видов химических анкеров. Одним из них является ампульная компоновка. В отверстие вставляют ампулу, содержащую клеевой состав. Он может содержать один или два компонента, и довольно быстро отвердевает при контакте с воздухом. После монтажа ампулы в отверстие помещают непосредственно шпильку и забивают ее на нужную глубину.

В процессе забивания ампула разрушается, а вытекающие состав заполняет канал. Он попадает и между витками резьбы крепежного элемента, что обеспечивает высокую надежность соединения. При плюсовой температуре уже через полчаса состав полностью затвердевает. В этом случае анкер будет держаться даже под высокой нагрузкой.

Еще одним типом химических анкеров являются тубы с полимером, реализуемые вместе с пистолетом. Это устройство похоже на те, что обычно используют при работе с жидкими гвоздями.

Преимущества химических анкеров при установке мауэрлата:

Крепление прослужит много десятилетий – до 50 лет.
Полимер не подвержен воздействию химических веществ, атмосферных явлений и биологических факторов.
При монтаже подобных анкеров не возникает распирающих нагрузок внутри стеновых элементов.
Поскольку композит заполняет поры материала, мауэрлат получается установить максимально прочно и надежно.

Такой крепеж отличается и несколькими недостатками:

Химические дюбели стоят довольно дорого, поэтому установка мауэрлата окажется весьма затратной.
Химические анкеры не очень устойчивы к высоким температурам. Однако этот минус можно поставить под сомнение – брус вряд ли будет подвергаться нагреву до 100 градусов.
Достоверных сведений о сроках службы химического крепежа нет.

Существует и другой способ крепления мауэрлата на стены дома без армопояса – посредством вмурованных шпилек. Их помещают в просверленные в газобетоне отверстия, заполненные кладочным раствором.

Что еще почитать по теме?
