Печь для гаража своими руками: обзор лучших вариантов самоделок

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Из газового баллона

Примечание: В качестве материала для изготовления печки на отработке своими руками лучше всего использовать газовый баллон. Такие емкости обладают достаточной толщиной стенки, что поспособствует более длительной эксплуатации прибора.

Изготовленная из газового баллона печка способна отапливать помещение до 100 м2. Ее вполне можно оснастить, чтобы организовать водяное отопление. Такая печь на отработке своими руками требует принудительной подачи воздуха. Чертежи печей на отработке должны обеспечивать создание такой конструкции, которая предотвратит нагревание баллона до пожароопасных температур.

Печь на отработанном масле, изготовленная из газового баллона

Для изготовления печки на отработке своими руками нужны такие материалы, инструменты:

• уровень, рулетка;
• дрель;
• напильник;
• болгарка;
• сварочный аппарат;
• стальные уголки;
• трубы для горелки и дымохода;
• газовый баллон на 50 л;
• емкость для топлива объемом около 10 литров.

Теперь рассмотрим, как сделать устройство самому, ориентируясь на предварительно подготовленные чертежи и схемы.

Толщина стенки газового баллона составляет 1,5 см. Если этот параметр будет больше, не будет обеспечено прогревание изнутри, что не позволит маслу испаряться. В камере будет обеспечено около 600 градусов, тогда как топливо закипает при 300 градусах.

Вариант конструкции самодельной печи из газового баллона

Чтобы сделать качественную конструкцию, стоит позаботиться об уничтожении характерного запаха газа, в который специально добавляется отдушка для определения утечки. Нужно слить конденсат. В некоторых случаях баллон наполняют водой, а потом сливают. Далее его нужно плотно закопать в грунт, после чего срезать верх, используя, конечно же, болгарку.

Нижняя часть пригодится в качестве камеры, а срезанная верхушка будет использоваться как крышка. Затем нужно приварить к низу баллона стальные уголки, которые будут применяться как ножки.

Печь на отработанном масле, изготовленная своими руками

Далее берем нижнюю часть, отмеряем от ее верха 10 см, прорезаем отверстие, необходимое для вытяжной трубы. Поэтому при совершении операции нужно учитывать ее диаметр (как правило, выбирается размер 10 см, длина – 4 м).

В сделанное отверстие необходимо вставить трубу. Удерживая ее вертикально, следует приварить. За вертикальностью элемента можно проследить, используя уровень.

От места соединения трубы и баллона нужно отступить 10 см по трубе, чтобы сделать отверстия. Для этого можно использовать сварочный аппарат, поскольку диаметр нужен около 2 мм. Таких отверстий должно быть около 10, шаг между ними – 5 мм.

Простая конструкция печи на отработанном масле, изготовленной из газового баллона

В этой трубе следует сделать отверстие диаметром до 8 см. Это необходимо для приварки трубы длиной до 4 м. Она устанавливается горизонтально. Сверху баллона нужно сделать отверстие для заливки масла. Его диаметр – до 8 см.

Нужно отметить, что даже в самодельную печь нельзя заливать неочищенное масло. В его составе могут оказаться компоненты, которые способны привести к пожару или даже взрыву.

Чтобы обеспечить подогрев воды или еды, можно сделать своими руками дополнительный «поднос». Для этого можно использовать стальной прямоугольник, его приваривают к крышке.

Правила использования и техника безопасности

Прежде чем размещать в гаражном помещении печурку и использовать ее, придется разобраться с основными правилами по ее эксплуатации:

• В качестве топлива лучше пользоваться твердым деревом, так как такой материал дольше горит и дает лучший жар. К твердым породам относят бук, ясень и березу.
• Разжигать печку надо смоляной лучиной или бумагой. Такой материал улучшает воспламенение топлива и тягу.
• Если буржуйкой долго не пользовались, растопка проводится только при приоткрытой задвижке.
• Нельзя разжигать огонь при помощи легковоспламеняющихся жидкостей, так как из-за этого может начаться пожар.

Проект Бочка

Самодельные печки для гаража своими руками имеют несложную начинку. В ее структуру входят:

1. Пресс, которые должен перемещаться внутри емкости, толщиной 4 мм.
2. Дымоходная труба сечением 15 см.
3. Надувная труба сечением 10 см, длиной с корпус + 50- 100 мл.
4. Швеллер (четыре отрезка длиной 15 см).
5. Колосник (легко сделать самому).
6. Огнебезопасная емкость для утилизации золы.

Монтажные работы

Печь ДГ — Бочка

• срезают крышку с бочки из-под ГСМ, выравнивают края болгаркой, которые подгибают так, чтобы при постановке на бочку он плотно входил;
• в крышке вырезают отверстие для поступления воздуховода;
• высота трубы для приема воздуха равна 20 см;

Внизу приваривают уголки или швеллеры, на которые производится монтаж колосников. Все остальные операции подобны на действия, совершаемые при установке буржуйки. Далее печь для гаража своими руками требует установки дымоотвода. Это обычная дверка, выдвижной зольник и т д.

Установка в рабочее положение дымоотвода требует наличие шибера. По опыту это лучше сделать на первом колене. Так удобнее регулировать тягу. Таким образом, устанавливают печки для обогрева небольшого гаража своими руками.

Для ее стабилизации необходимо сделать функциональный фиксатор. Короче говоря, когда интегрируют печку в гараж своими руками, то это несложно придумать

Дымоход

Самому создать чертежи и установить печку своими руками в гараже сможет любой владелец автомобиля. Доказано, чем меньше длина дымохода, тем хуже тяга. Для печи длительного горения установка в рабочее положение колен дымоотвода подпирается уголками или швеллерами. В месте максимального прогиба устанавливают шаровой краник для слива конденсата.

Пресс

В нем готовят дыру, учитывая диаметр трубы поступления атмосферного воздуха.

Печь для гаража своими руками необходимо тщательно отгородить от быстро возгораемых материалов. Не рекомендует их крепить к стенам, даже это голый кирпич или блоки. Обычно гаражные помещения внутри отделаны ДВП, ДСП, фанерой, другими быстро возгораемыми материалами. Соприкосновение с горячими трубами может вызвать пожар. Поэтому печь для гаража своими руками требует предельной внимательности.

Пресс по мере сгорания дров опускается вниз. Для того, чтобы его не перекосило во время длительного горения дров приваривают по периметру блина куски необходимой длины уголка или швеллера. Это обеспечит нормальную работу печки длительного горения.

https://youtube.com/watch?v=L4j8Bi2Ns68

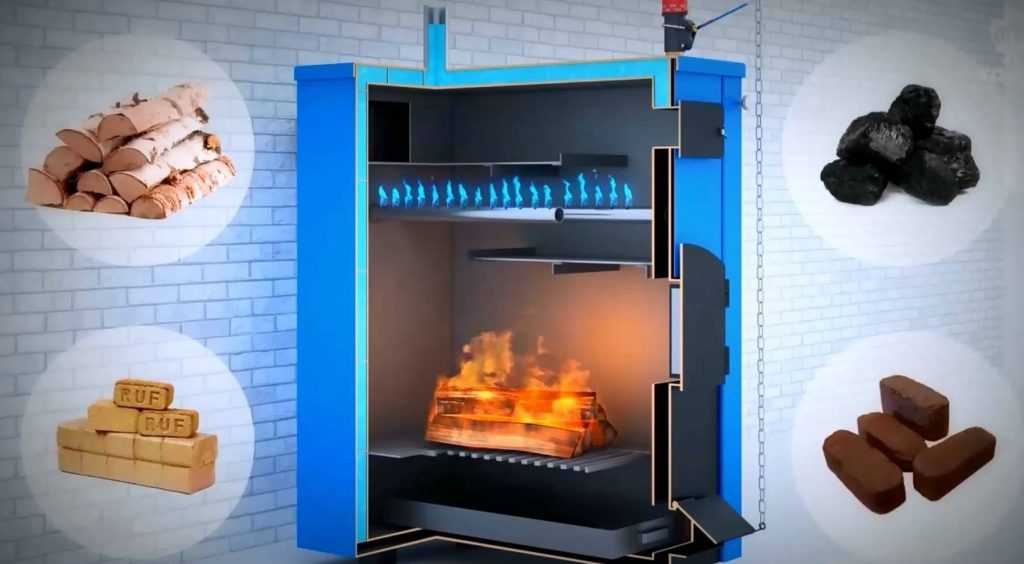

Преимущества котлов длительного горения

Приобретение печи длительного горения, изготовленной в условиях промышленного производства, позволяет получить в пользование агрегат, имеющий презентабельный вид и гарантированный срок службы. Помимо этого такое устройство обеспечивает высокую степень безопасности эксплуатации. Недостатком таких устройств является высокая стоимость агрегатов. Это вынуждает многих задумываться над вопросом о том, как сделать печь длительного горения своими руками. Пиролизную печь сделать своими руками достаточно сложно. Прежде чем браться за изготовление печи длительного горения своими руками, следует изучить принцип работы и устройство такого агрегата. Помимо этого человек, решивший сделать печь длительного горения своими руками, должен обладать большим опытом работы с металлом и владеть определенными профессиональными навыками.

Прочтите также нашу статью Как правильно установить металлическую печь для бани?

Печи длительного горения, изготовленные своими руками способны работать на следующих видах твердого топлива:

• дровах;
• угле;
• опилках.

Все перечисленные виды топлива имеют относительно невысокую стоимость, что и обеспечивает популярность этого типа оборудования для обогрева. Наиболее распространенным агрегатом среди домовладельцев стала печь длительного горения на дровах своими руками, изготовленная в домашних условиях.Это обусловлено невысокой стоимостью топлива и его общедоступностью практически в любом регионе.

Использование твердотопливных котлов длительного горения в системе отопления помещений позволяет избавиться практически от всех недостатков, которые присущи классическим конструкциям котлов на твердом топливе. Пиролизные котлы, в отличие от классических твердотопливных обладают высоким коэффициентом полезного действия. Помимо этого такое оборудование не требует проводить периодической закладки дров или угля. Работа пиролизной печи может быть автоматизирована. При использовании самодельного теплогенерирующего агрегата автоматизация не требуется, так как одна закладка топлива способна обеспечить бесперебойную работу установки на протяжении 20 часов.

Область применения

Установка чудо-печи на солярке будет оптимальным решением для отопления теплиц, дачных домов, подвалов, подсобок, мастерских, палаток, гаражных построек, возведённых в местах, где нет возможности подключения к централизованным источникам тепла.

Её можно использовать как постоянное, так и дополнительное устройство для обогрева, а так же подогревать на ней чай или другую пищу. Для обогрева дачных построек более подходит керосиновая печь. Её КПД выше, чем у дизельных аналогов, в процессе эксплуатации в атмосферу не выделяются вредные вещества, отсутствует неприятный запах.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Собираем сами – последовательность действий

Наиболее удобно применить бочку или газовый баллон. В них аккуратно отрезаем верх – материал еще пригодится. В баллоне предварительно откручиваем вентиль, сливаем остатки газа и на несколько дней оставляем, пока не перестанет чувствоваться запах газа. В корпусе вырезаем место для крепления герметичной дверки, через которую удаляется зола. Из 5-миллиметрового металла вырезаем круг, по диаметру несколько меньший внутренней части.

Посредине привариваем трубу для подвода кислорода. Она в нижнем положении должна выступать над поверхностью отопительного устройства на 15 см. Снизу привариваем 6 лопастей высотой 5 см под некоторым углом. Для модели, в основе которой газовый баллон, применяем верхнюю часть корпуса, где вырезаем место под трубу, в бочке для этих целей используем крышку. Воздухоподводная труба должна свободно передвигаться вверх-вниз. Снизу корпуса привариваем ножки для устойчивости. Сбоку верхней части вырезаем круглую дырку и крепим трубу 150 мм для отвода дыма.

Из листового железа изготовить агрегат сложнее. Требуется точность расчетов и разметки всех деталей, разрезать и приварить. Устройство круглой формы сделать в домашних условиях без специальных валков для выгибания металла практически невозможно, конечно, если не применяется тонколистовая жесть, что нерационально. Если нет возможности для скручивания листов, выходом станет изготовление прямоугольной печи. Возможный вариант представлен на чертеже.

По внешнему виду она напоминает известную всем печь-буржуйку, но в конструкцию внесены изменения, повышающие эффективность. Основные изменения касаются поддувала. Оно выполнено из 80-миллиметровой трубы наподобие буквы Г, но для простоты можно выполнить прямым. На патрубке с резьбой сверлим отверстия диаметром 6–8 мм. На резьбу устанавливаем глухую пробку, поворачивая которую по резьбе регулируем горение с большой точностью.

Буржуйка в процессе работы раскаляется, поэтому ее используют не только как отопительную, но и в качестве варочной. По сторонам снаружи устанавливаем экран на расстоянии от стенок 50 мм. Ребра наваривать не стоит – агрегат эффективно работает при раскаленном нутре. Экран служит защитой помещения от инфракрасных лучей, предотвращает перегрев помещения. Их он отражает не менее половины, поддерживая оптимальную температуру в отопительном устройстве.

Виды топлива

Наиболее безопасным топливом для самодельных гаражных печек являются дрова.

Нередко самодеятельные мастера сооружают отопительные конструкции, использующие дизтопливо или отработанное моторное масло.

Основное удобство таких отопителей в том, что подача топлива происходит автоматически. Отработанное масло, обычно используют, как практически бесплатное горючее, если есть источник его получения.

Оставлять без присмотра чревато возгоранием. Кроме того, дышать в боксе с установленной печкой на жидком топливе тяжело из-за неприятного запаха горящего масла. Присадки, находящиеся в масле и дизтопливе, могут быть вредны для организма человека.

Тем не менее встречаются хорошо продуманные конструкции с внешним забором воздуха и продуманной системой безопасности.

Такие конструкции отличаются экономичностью. Но для их изготовления нужен больший уровень мастерства, чем для обычной буржуйки.

Поэтому для большинства владельцев гаражей лучше выбирать буржуйки как надежный и простой способ отопления.

Некоторые их владельцы жалуются, что дрова разгораются излишне медленно, из-за чего прогрев бокса затягивается.

Гаражная печь на дровах.

От этого недостатка легко избавится, введя в конструкцию печи воздуховод с мини-вентилятором, который в начале горения будет нагнетать в топку воздух. После того, как дрова разгорятся, вентилятор отключают.

Описание и виды печей длительного горения

Печи длительного горения экономят теплоноситель путем дожига газов, выделяющихся при горении

Агрегат удобно использовать, т. к. после загрузки можно долго не открывать топку. В процессе перегорания дров или угля выделяется горючий газ, который собирают в камере, где он догорает и выделяет энергию.

Используются такие устройства в частных домах, дачах, гаражах, предприятиях.

По функционалу печи делят на оборудование для отопления, приготовления пищи, используют комбинированные варианты. Материалом служит металл, чугун, кирпич. Для круглогодичного использования лучше выбрать кирпичный очаг комбинированного действия. Хорошим вариантом станет самодельная печь «бубафоня» из газового баллона.

Классическая печь

Сложная конструкция предполагает наличие внутренней камеры сжигания угля. В ней обустроена камера, соединенная с колпаком для догорания выделяемых газов.

Топливо поджигают снизу, газы поступают в колпак и сгорают. Классика проявляется в проталкивании горючих газов через массу топлива в камеру, куда подается воздух. К таким видам относят печи: булерьян, печка Бутакова.

Шахтная печь

В агрегате область горения смещена к зоне колосников. Газы выходят сквозь соседнее отделение, где догорают и выделяют тепло. Лучшим материалом служит кирпич.

В составе есть:

• кокошник для погрузки шихты, вывода газов;
• печная шахта;
• горн;
• фурма для подачи газов.

Оборудование имеет высокий коэффициент эффективности и большую производительность.

Подовая печь

В ней поджигают топливо сверху, огонь перемещается вниз. Воздух подают под сгоревший пласт по специальным каналам. Простая и эффективная конструкция разработана во множестве моделей, которые легко сделать собственноручно.

Газогенерирующие печи

Предусматривает медленное сгорание газов, отделяемых на основе пиролиза. Дровяное топливо перегорает под действием тепла и малого объема кислорода, при этом выходят горючие газы. В агрегате обязательно есть теплообменник. Подходят для отопления с подсоединением одного или двух контуров.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

• отопительные;
• варочные;
• многофункциональные;
• комбинированные.

1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

   В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

• топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
• зольника, где собирается пепел;
• дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.





















   Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

• топочной камеры;
• дымохода;
• зольника;
• варочной поверхности;
• духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

О некоторых важных моментах

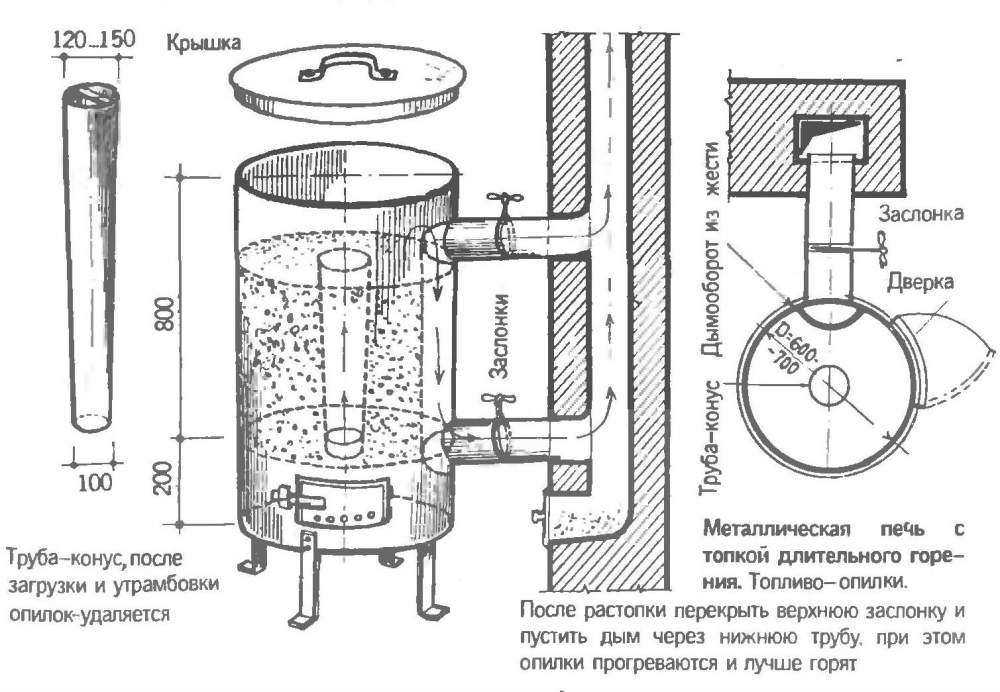

Обычно печи длительного горения делают металлическими. Оптимальная толщина металла – 4 мм (можно больше). Дымоход лучше сделать состоящим из нескольких частей, чтобы в дальнейшем его было проще чистить. Для дымохода тоже нужен достаточно толстый металл – это продлит срок службы элемента.

Сделать печку своими руками не представит большой сложности для человека, владеющего необходимыми навыками

Для корпуса можно использовать отрезок большой трубы, газовый баллон или старую 200-литровую бочку; либо, как вариант, его можно сварить из кусков металла. Сверху корпуса нужно сделать отверстие для установки дымохода (его диаметр должен составлять где-то 15 см); еще одно отверстие (диаметром 10 см) потребуется для притока воздуха, без которого дрова не будут гореть.

Еще потребуется груз – он будет давить на топливо. Это должен быть тяжелый железный круг диаметром несколько меньше (на несколько миллиметров) диаметра корпуса. Круг должен быть с небольшим воздуховодом, посредством которого будет поступать кислород.

Особенности конструкции дровяной печи длительного горения

Достоинством такой печи является то, что загрузив топливо единожды, его можно не подкладывать затем в течение 20 часов. Такой эффект возможен благодаря специальной заслонке, которая как бы дозирует загруженное топливо, а процесс горения заменяется процессом тления. Режим горения регулируется с помощью продуха — это печь с наибольшим показателем уровня КПД.

Для изготовления печи используется готовая бочка (объемом 200 л.), газовый баллон в данном случае не подходит, так как у него небольшой диаметр. Верхняя часть бочки срезается и используется для подсоединения дымохода. Затем вырезается еще одно отверстие диаметром 100 мм. Оно потребуется для трубы, в которую будет поступать воздух. С баллоном в данном случае было бы работать сложнее.

круг меньшего диаметра, чем у бочкинесколько кусков тяжелого швеллераустанавливается заслонка

В нижней части корпуса печи необходимо сделать люки для подачи дров и зольника. Закрываться люки должны герметично. Поставить такую печь следует либо на фундамент, либо на кирпичную кладку. Видео инструкция поможет разобраться с правилами изготовления агрегата.

Выводы и полезное видео по теме

Здесь представлены рекомендации по безопасной разборке старого газового баллона:

В этом видео рассказано о порядке изготовления печки из газового баллона:

Оригинальную буржуйку с функцией пиролизного дожига топлива можно сделать из двух газовых баллонов:

Буржуйка – это простое устройство, которое не трудно соорудить и можно достаточно широко использовать. Если порядок работ заранее продуман и правильно выполнен, такая печка может прослужить достаточно долго.

Пожалуйста, пишите к статье, задавайте вопросы, делитесь опытом, если уже приходилось собирать буржуйку из подручных материалов.
