Смесительные узлы для теплого пола

Настройка

Для подключения труб к распределительным коллекторам используется труборез для отрезания нужной длины, калибратор, снимающий фаски и обжимной фитинг. Проводить детальный расчет в домашних условиях сложно, поэтому обязательно изучается инструкция, где подробно отражена настройка насосно-смесительного узла в определенной последовательности.

Снимается термоголовка.
Для балансировочного клапана на вторичном контуре производится расчет пропускной способности по формуле.
Два варианта смесительного узла

kνb = kνt {[(t1 – t12) / (t11 – t12)] – 1},

где kνt – коэффициент = 0,9 пропускной способности клапана;

t1 – температура воды первичного контура на подаче, °С;

t11 – температура вторичного контура на подаче теплоносителя, °С;

t12 – температура воды обратного трубопровода, °С.

Рассчитанную величину kνb нужно выставить на клапане.

Настройка нужного режима функционирования перепускного клапана при выставлении максимального значения перепада давлений в 0,6 бар.
Чтобы теплый пол функционировал эффективно, настраивается требуемая скорость насоса. Для этого необходимо определить значение расхода теплоносителя в системе вторичного контура, а также потери давления, появляющиеся в контурах, расположенных после узла.
Оборудование для смесительного узла Valtec

Расход G2 (кг/с) определяется по формуле:

G2 = Q / ,

где Q – суммарная тепловая мощность водяного контура, присоединенного к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] – теплоемкость воды.

Для расчета потерь давления используется специальная программа гидравлического расчета. Чтобы определить скорость насоса, которая устанавливается при помощи переключателя, по рассчитанным показателям, используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.

Схема подключение контуров теплого пола

Производятся операции по настройке балансировочного клапана на первичном контуре.
На терморегуляторе устанавливается необходимая для комфортного обогрева температура.
Производится пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить половое покрытие.

Смесительный узел — состав и комплектность

Узел подмеса работает таким образом:

От котла теплоноситель при температуре 75 — 90 градусов поступает в контур теплого пола. Предохранительный клапан не пропускает воду такой температуры, перкрывая поток и одновременно открывает доступ остывшей воды из обратки. Когда температура достигает нужной величины в 30 — 32 градуса, клапан открывается и теплоноситель попадает в греющий регистр. Давление в системе создается циркулярным насосом специальной конструкции с несколькими режимами регулировки мощности.

Основные компоненты узла подмеса:

циркулярный насос;
предохранительный клапан;
байпас — устройство, предохраняющее систему от перегрузок;
спускные водяные клапаны;
отводчики воздуха из системы отопления.

Двухходовой предохранительный клапан

Другое его название — питающий. Применяется в большинстве управляющих систем для теплого пола. Назначение — точная регулировка температурного режима путем смешивания остывшей воды из обратки и горячей из котла.

Клапаны выпускаются в корпусах из латуни или чугуна.

Контруктивно двухходовые смесители выпускаются в таких исполнениях:

с пневматическим управлением;
гидравлические;
электроприводные.

Двухходовые клапаны работают плавно, поддерживаю оптимальную температуру в системе. Их применение оправдано при отапливаемой площади до 200 квадратных метров. При более обширных системах интенсивное охлаждение регистров приводит к постоянной работе клапана на максимальной температуре теплоносителя.

Трехходовой смесительный клапан

Рабочим органом этого устройства является конический затвор, садящийся на седло в корпусе. Регулировка температуры теплоносителя производится смешиванием сред с различными температурами. Недостаток устройства заключается в его полном открытии при получении сигнала от термостата, в результате чего в систему теплого пола подается вода из котла с температурой до 95 градусов. Это может привести к выходу из строя труб контура.

Пропускная способность устройства ниже, чем у двухходового устройства, и регулировка происходит в волнообразном режиме. Рекомендуется для использования в системах площадью более 250 квадратных метров.

в трехходовых смесителя применяются различные виды внешних приводов:

термостатические — перемещение запорно — регулирующего элемента происходит под воздействием расширяющейся термочувствительной жидкости в корпусе прибора. Это основной вид клапанов для теплого водяного пола;
термостатические головки — получают сигнал с внешнего датчика, размещаемого в потоке теплоносителя. Регулировка такими устройствами производится точнее;
электроприводные — сигналом для срабатывания являются данные, поступающие в непрерывном режиме с контроллера, считывающего объективную информацию о температуре теплоносителя;
сервоприводные — работают без применения контроллера, получая сигнал непосредственно от датиков температуры.

Обеспечение перемещения теплоносителя в системах отопления естественным образом связано с рядом обязательных требований, а для систем теплого пола его принудительная циркуляция неизбежна. Для этой цели используются циркуляционные насосы.

Различают два основных вида таких агрегатов: насосы с мокрым и сухим ротором. Их различие состоит в том, что в первых ротор находится внутри перемещемой среды, в результате чего обеспечивается смазка и охлаждение подшипников. Такой насос работает пости бесшумно и может использоваться внутри жилых зданий. У агрегатов с сухим приводом рабочая камера отделена от ротора перегородкой, поэтому такие насосы нуждаются в регулярном обслуживании. Они при работе создают шум, поэтому их устанавливают в обособленных помещениях или зданиях (котельные).

Байпас

Это предохранительное устройство, устанавливаемое между прямой и обратной трубой системы отопления. Оно представляет собой отрезок трубы, размер которой на одну позицию меньше, чем основная труба. Чаще всего его размер составляет 1/2 дюйма. При необходимости вмешательства в систему отопления, можно отключить на время нужный узел, подлежащий ремонту или замене.

Обустройство насосно-смесительного узла

Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.

Элементы для сборки

Приобретаете все компоненты, необходимые для сборки узла.

Что требуется для сборки смесительного узла

Основные детали для контура в помещении площадью 20 м кв.:

циркуляционный насос мощностью 15/4;
два терморегулируемых коллектора;
смесительный клапан;
два обратных клапана;
фитинги с накидной гайкой (обычно 16х2);
муфты с переходом на наружный и внутренний радиус;
сантехнический лён для уплотнения соединений;
силиконовый герметик Unipak.

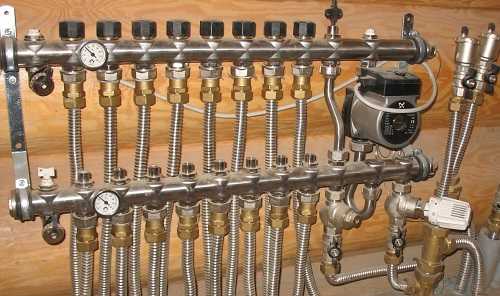

Коллектор теплого пола

Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.

Таблица. Пошаговая инструкция по сборке.

Шаги, фото
Описание действий

Шаг 1

На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.

Шаг 2

Снизу находится вход обратки.

Шаг 3

Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.

Шаг 4

Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.

Шаг 5

Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.

Шаг 6

Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.

Шаг 7

Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.

Шаг 8

После того как втулка будет хорошо затянута, прикручиваете сам клапан

Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.

Шаг 9

Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.

Шаг 10

К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.

Шаг 11

Сам смесительный узел уже собран

Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.

Шаг 12

Насос будет находиться слева, на выходе из смесителя.

Шаг 13

Снизу к тройнику через угловой переходник присоединяется коллектор.

Шаг 14

На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.

Шаг 15

Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.

Шаг 16

Гайка хомута как раз идеально входит в отверстие трубки.

Шаг 17

Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.

Шаг 18

Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.

Шаг 19

Теперь коллектор нужно снять и закрепить хомуты к панели.

Шаг 20

Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.

Шаг 21

Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.

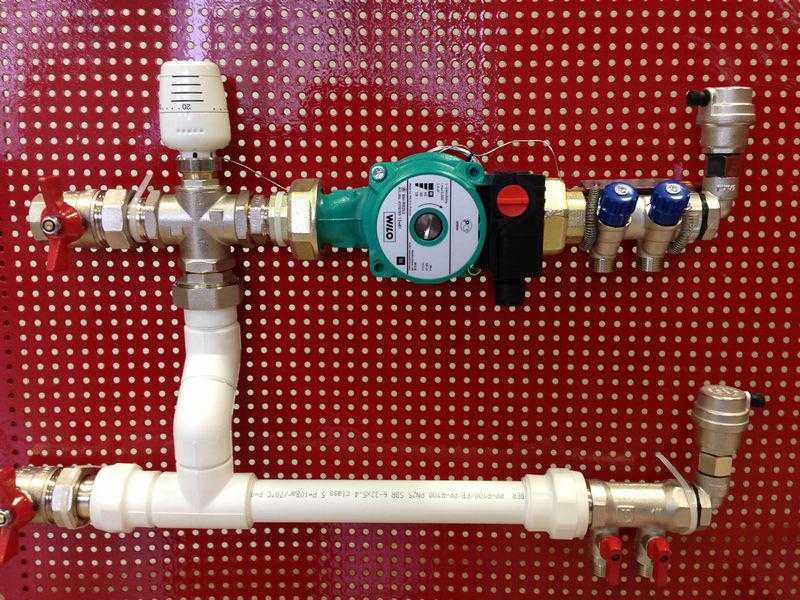

Как выглядит собранный смесительный узел

В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.

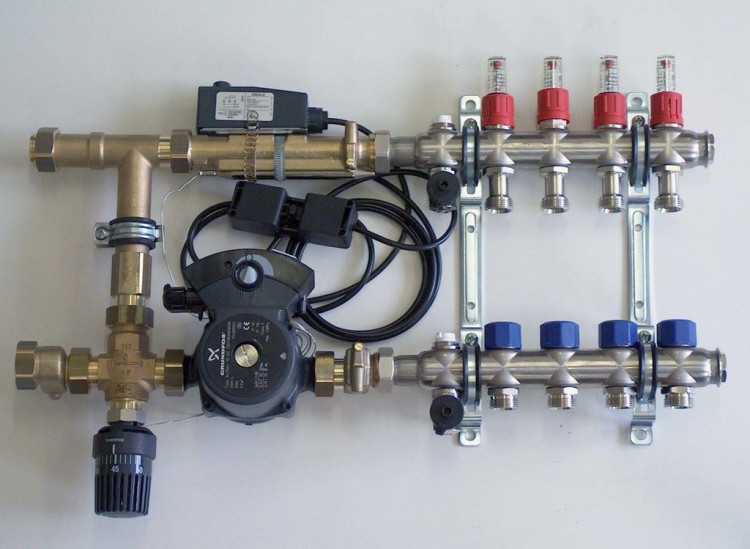

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеется вентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

Особенности подключение теплого пола без смесительного узла

Часто возникающая оплошность при установке системы с отсутствием смесительного узла – это монтаж на очень крупные размеры помещения.

Основные требования при установке:

Стены в помещении должны быть утеплены (снаружи или внутри);
На полу должна быть проложена теплоизоляция;
Качественные стеклопакеты;
Монтаж пола вблизи от системы обогрева;
Площадь комнаты не больше 25 м2.

Недостатки системы без коллектора:

Большие потери тепла на пути от нагревательного прибора и самом агрегате трубопровода. Соответственно необходимо сберечь тепло на поверхности пола.

Необходим грамотный расчет длины контура и схемы, для того чтобы обратный показатель температуры не был слишком заниженным. В противном случае при теплообмене котла образуется много конденсата, который может быстро вывести устройство из строя.

Монтаж конденсатного котла с высоким КПД помогает при холодной «обратке», на прибор не влияет низкая температура при нагреве.

Способы сборки

Элементарный принцип сборки – это присоединить конструкцию теплых полов к центральному отоплению. Минусом такой системы является риск поломок трубопровода теплого пола из-за подачи высокой температуры воды в радиаторах.

Самостоятельно сооруженная конструкция, которая подключена к центральной точке отопления, может быть оштрафована и демонтирована органами надзора при обнаружении.

Два лучших способа для укладки труб без смесительного узла:

змейка помогает распределять районы нагрева (обойти мебель либо сантехнику);
улитка способствует равномерному нагреву площади пола.

Оба способа должны быть сконструированы из двойной системы трубопровода – для подачи и возвращения воды.

После того как трубопровод проложен его подключают к котлу. Насос нужной мощности обеспечит скорость движения элемента нагрева по трубопроводу.

Модели насосов бывают ручного и автоматического управления. Прибор ставится на подающую часть трубы. При отсутствии в системе коллектора насос размещается под котлом.

Соединительную конструкцию завершает клапан, который следует установить между трубой и насосом.

Лучше приобрести котел в комплекте с насосом

Отличия конструкций радиаторного отопления и водяного теплого пола

Радиаторному отоплению характерны высокие температуры теплоносителя, температура подачи примерно равна 70 градусам, а обратная отдача 50 °С. Особенности монтажа – насос устанавливается не на подающую сторону, что бы исключить вероятность перегрева.
Температура пола при обогреве должна быть не больше 26-30 °С, комфортная температура для щадящей работы насоса составляет 40 °С.
Циркуляционная скорость радиаторного отопления не велика, из-за перепада температуры вполне будет достаточно установить котел со встроенным в него насосом.
Тонкие пластиковые трубы являются радиатором теплого водяного пола. Длина труб может достигать более ста метров в одной монтажной системе. Соответственно и насосное устройство должно быть мощным, чтобы проталкивать воду через трубопровод.

Система с трехходовым клапаном

Сборка термостатического клапана (трехходового) производится на трубы подачи тепла, к противоположному потоку присоединяется перемычка.

Данный прибор регулирует температуру подачи тепла, которая подводится к насосу. Клапан функционирует как смеситель с термочувствительным элементом.

Преимущества клапана — это защита системы от слишком высоких температур (перегрева) и при необходимости во время поломки автоматически перекроет подачу теплоносителя и обратного потока. Благодаря этому клапан берет на себя часть работы смесительного узла.

Выбираем насос

Можно ли обойтись без смесительного узла? Можно, но без насоса вряд ли. Циркуляционная станция увеличит давление и равномерно прогреет воду, не будет делать избыточное давление, и протолкнет воду с требуемой скоростью.

Перед выбором насоса нужно определиться с фирмой, моделью, материалом из которого он состоит.

Для эксплуатации в бытовых условиях рекомендуется использовать два вида оборудования:

Насос с мокрым ротором. Данная техника не имеет большую мощность, но может обеспечить работу пола с подогревом, площадь которого равна 350-400 м2. Ротор носит «мокрое» название из-за расположенного колесика в теплоносителе, охлаждение и смазка проходит при его использовании. Прибор пользуется популярностью благодаря тихой работе, надежности и экономной потребности электроэнергии.
Модель с сухим ротором – достаточно мощный прибор, в котором ротор расположен в непроницаемой ёмкости. Данный тип техники используют для обустройства фонтанов в частных домах или парковых зонах. Модель нуждается в периодическом техническом обслуживании.

Сборка смесительного узла

Сталкиваясь с такой непростой на первый взгляд задачей, для начала необходимо детально разобраться в тонкостях этого процесса. Ниже приведен пример сборки своими руками смесительного узла, сборка будет производится из металлических составляющих.

Мы будет собирать его по схеме, в которой присутствует термостатический трехходовый клапан-смеситель, последовательное подключение циркуляционного насоса. Для герметизации швов используйте льняную паклю и пасту герметик, хорошие отзывы о пасте Юнипак.

Вам понадобятся следующие материалы:

Накидные гайки, американки.
Ручной воздухоотводчик.
Ниппели.
Циркуляционный насос.
Термометр.
Обратный клапан.
Шаровый кран.
Тройники.

Мы собираем на базе трехходового смесителя термостатического клапана ЕСБИ, на коробке указывается, в каком направлении происходит смешение воды. Рабочая температура на выходе 20-43 градуса Цельсия, что соответствует требованиям к системе теплый пол. Данный смеситель уже содержит в себе термостатическую головку, термодатчик и регулятор температуры, который позволяет устанавливать нужную вам температуру. На нем самом стрелками обозначено, в каком направлении течет холодная и горячая вода.

Хорошо зарекомендовала себя на этой нише фирма Wilo. Взяв в руки, осмотрите его, определите, в каком направлении он качает жидкость. Определите направление оси привода, при установке она должна располагаться горизонтально, это одно из обязательных условий работы насоса, в конструкции которых установлен мокрый ротор. Еще одно обязательное условие это то, что коробка коммутации не может находится под насосом.

Если все же у вас он становится именно так, тогда поверните верхний элемент корпуса, к которому подсоединен короб на 180 градусов. Это можно сделать, используя ключ шестигранник, открутив четыре винта, которые соединяют между собой две половинки насоса

Затем осторожно поверните верхний элемент относительно нижнего помпового. Совместите все обратно и закрутите винты

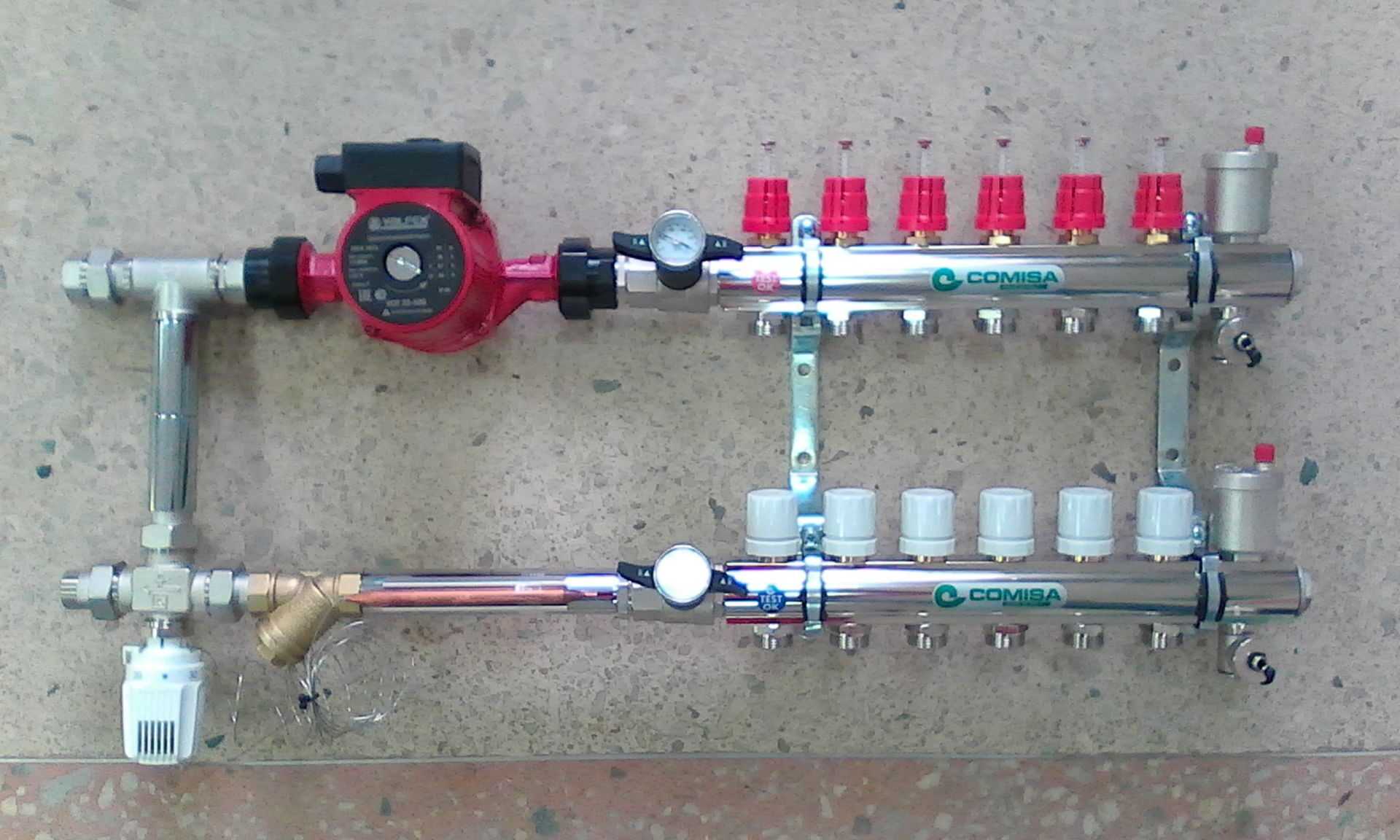

Фото примера смесительного узла для теплого пола

Следующее, что мы должны сделать, это установить термометры на трубу, где происходит подача до процесса смешивания, затем после насоса. Самый последний установите у выхода из обратного коллектора. Выбирайте датчики температуры, оборудованные зондом, которые вкручиваются в центральные гнезда. Целесообразно будет выполнить сверку каждого прибора.

Поскольку в одной цепочке на них действует одинаковый напор, соответственно, и значения у них должны быть одинаковые. Если есть возможность, сверьте с эталонным прибором. Если у одного из устройств показания разнятся, можно отрегулировать это самостоятельно.Если вы снимите крышку, то увидите винт, с помощью которого можно регулировать показания.

Итак, этапы монтажа:

Соберите участок от первичной подачи к смесительному клапану, соедините между собой запорный и шаровый вентиль и тройник под регулятором температуры. Каждый из четырех кранов должен быть оснащен накидной гайкой. Это делается для легкости в дальнейшем обслуживании.
Следующий выход концентрата соедините с входящим патрубком смесителя с трехходовым клапаном. Установите в центральном гнезде тройника термометр.
Установите перемычку байпас , к второму входу накрутите муфту с американкой. Это для легкости монтажа при обслуживании.
Затем к перемычке подсоедините тройник , одной стороной он должен быть развернут к обратке системы, а другой к коллектору.
Элемент общей обратки включает в себя один запорный шаровый кран. Нет необходимости устанавливать обратный клапан , поскольку скорее всего он не пригодиться.
Затем соберите параллельный участок . Установите температурный датчик, предварительно вкрутив тройник.
Затем пришел черед собирать элемент между насосом и подающим коллектором . В него входит муфта с американкой, тройной соединительный элемент для регулятора температуры, удлинитель, запорный кран.
Возле коллектора установите шаровый вентиль .
На выход смесительного клапана накрутите муфту .
Ну, и практически завершающий этап, это монтаж циркуляционного насоса . Вставьте кольцевую прокладку из резины, закрутите гайку на входном патрубке в насосе.
Точно так же накрутите и обожмите накидную гайку с другой его стороны. Вот и собран смесительный узел для теплого пола.

Это был окончательный этап, затем разместите этот элемент на месте его монтажа.

Самодельный смесительный узел для теплого пола: конструкция и сборка

Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола. Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом. Рассмотрим такую замену и изготовление смесительного узла, а вернее его частей, более подробно.

Коллектор. Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра.

В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая. В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом.

Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов.Как работает смесительный узел для теплого пола фотоГидрострелка. Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления.

Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм. Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.Насос. К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине.

Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом). Как вариант, насосможно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале.Контур теплого пола: смесительный узел фотоСоединяем гидрострелку с гребенками.

Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку. Так что вариант с насосом вместо гидрострелки получается экономичнее во всех отношения.

А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления.

Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны.

Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке. Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом. Так же понадобится подвести электроснабжение к насосу.

В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно.

Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники.

Считаете иначе? Тогда приобретайте готовый смеситель теплого пола в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в этом вопросе.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить смесительный узел для теплых полов своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

удаляют с вентиля колпачок, служащий для его защиты;
закрывают вентиль до отказа – для этого используют шестигранный ключ;
определяют для данного контура количество оборотов;
отворачивают вентиль на это число;
аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Принцип работы коллектора

Коллектор отопления представляет собой металлическую гребенку, на которой устанавливаются выводы. Они обеспечивают соединение распределителя и приборов отопления. Коллектор может устанавливаться разных размеров, также при необходимости его можно нарастить.

Металлические гребенки оснащаются запорной арматурой. Она распределяет и регулирует подачу тепла ко всем контурам отопительной системы. На выходе коллектора отопления могут монтироваться два вида кранов:

регулировочные; они дозируют подачу теплоносителя;
отсекающие; они позволяют полностью отключить подачу горячей воды от контура.

Устройство коллектора отопления. Нажмите на фото для увеличения.

Кроме кранов коллектор комплектуется воздуховыпускными и сливными клапанами. Здесь же принято размещать тепловые счетчики.

Несколько коллекторов системы отопления лучше объединять в один блок. Одна из гребенок используется для подачи горячей воды, другая устанавливается на обратку. Для каждого коллектора требуется свой набор арматуры.

Частные многоэтажные дома требуют иного подхода. Для отопительного контура каждого этажа монтируется отдельный распределительный коллектор отопления. Благодаря автономной работе контура можно устанавливать на каждом этаже оптимальный температурный режим. Таким образом, удается значительно снизить расходы. Отключить отопление на одном из этажей не будет проблемой, при этом поддерживать тепло можно только в определенных комнатах. Подключать через коллекторную систему распределения можно не только радиаторы, но и систему теплый пол.

Основным моментом в организации этой отопительной системы будет подвод отдельных труб с теплоносителем к каждой батарее. Монтаж в доме коллектора сопровождается серьезными финансовыми затратами. Однако впоследствии они окупятся при эксплуатации системы отопления. К тому же можно будет сделать быстрый ремонт любого радиатора или контура. Достаточно перекрыть краны соответствующей ветки и можно заниматься обслуживанием целой группы приборов.
