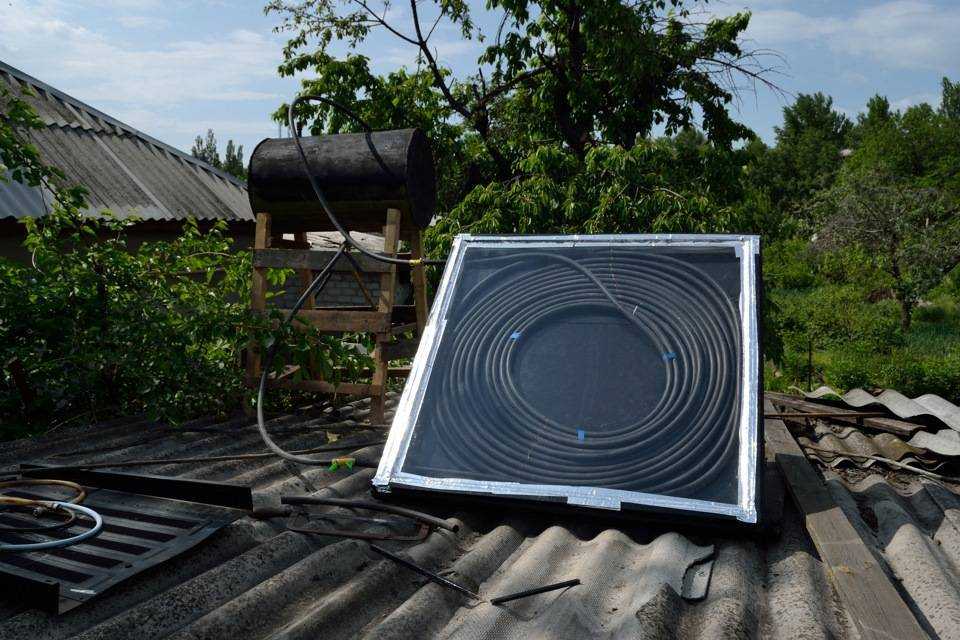

Солнечный коллектор своими руками

Определяемся с размерами коллектора

Теперь подведем итог, перечислим все необходимые для сборки эффективного самодельного коллектора материалы:

  • Трубки из меди размерами 18 миллиметров – из них вы будете формировать змеевик (такие же трубки используют при сборке отопительных систем);
  • черная матовая краска, стойкая к высоким температурам (при ее помощи вы нанесете селективное покрытие);
  • минеральная вата (теплоизоляция);
  • лист металла (медь, железо, сталь), толщина листа 0,8 миллиметров в толщину;
  • угловые переходы 18 х 18 миллиметров;
  • сантехнические переходы 18 мм х ¾ (нужны для того чтобы подключить к системе водоснабжения);
  • сотовый поликарбонат (лицевое покрытие коллектора);
  • лист алюминия и алюминиевые уголки для создания корпуса изделия, в случае отсутствия таковых – деревянные планки и лист фанеры для задней стены нагревателя;
  • все необходимые для проведения паяльных работ инструменты.


Сдвоенный коллектор

Важно заранее определиться с габаритами вашего коллектора исходя из его размеров, заранее рассчитайте требуемое количество трубок, переходов и других материалов (проще говоря, общую производительность монтируемого устройства). Вычислите количество воды, которое потребуется для обеспечения теплового обмена во всей системе

Чтобы это сделать определитесь заранее, в каких целях будет использоваться коллектор – либо это только помывка посуды, либо для душа, либо для обеспечения покрытия всех хозяйственных нужд горячего водоснабжения в вашем доме. Для подогрева воды в целях помывки посуды или принятия душа будет достаточно собрать коллектор размерами 200 х 100 сантиметров, расстояние между трубками в змеевике должно составить от 8 до 10 сантиметров.

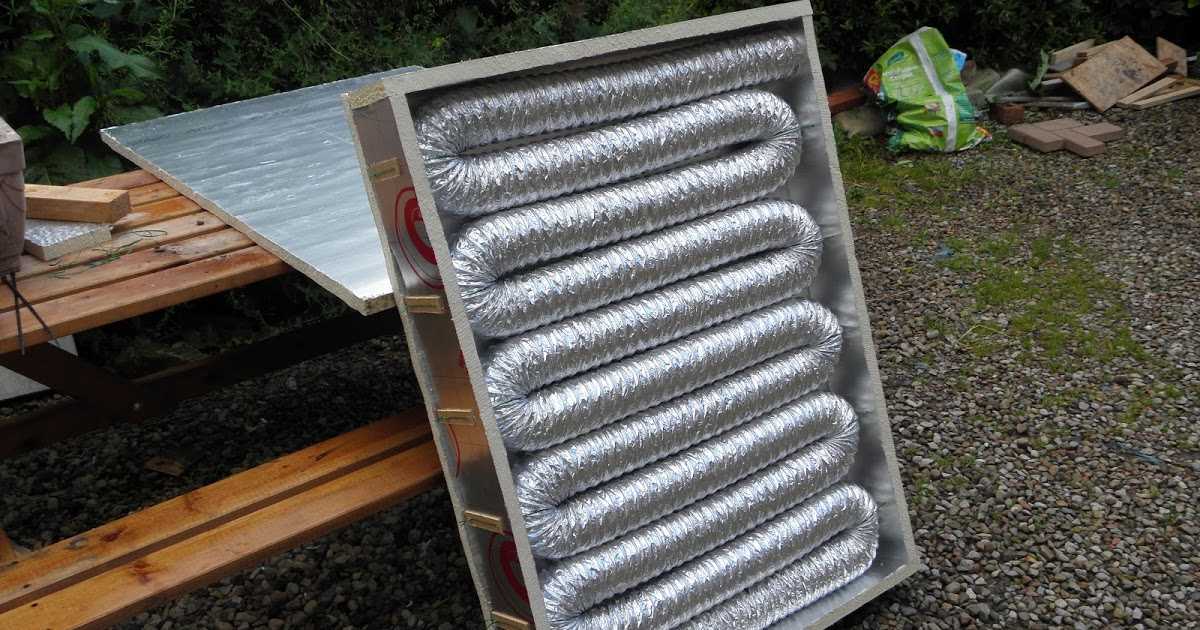

Воздушный солнечный коллектор для отопления своими руками: схема

Чтобы избежать теплопотерь за счет контакта с уличным воздухом, абсорбер самодельного коллектора помещают в хорошо утепленный деревянный корпус, закрытый сверху прозрачным пластиком (поликарбонат или оргстекло) или прочным закаленным стеклом.

У коллекторов заводского изготовления трубки абсорбера помещают в вакуумированные колбы, так что тепло в них хранится, как в термосе.


Схема сборки солнечного коллектора

В качестве теплоносителя может использоваться как воздух, так и жидкая среда — вода или антифриз. Мы рассмотрим именно воздушный коллектор, поскольку он проще в изготовлении.

Устройство и виды

Условно данные системы можно классифицировать на два вида:

  • жидкостные (о которых мы говорим в данном материале);
  • воздушные солнечные коллекторы, в которых используется не жидкость, а нагретый воздух.

Также они разделяются по КПД, ведь обеспечивают различную теплоотдачу. Это зависит от материалов, используемых для изготовления батареи, ее площади. Оптимальным местом расположения абсорбера является крыша:

  • попадает максимальное количество солнечного света,
  • имеет большую площадь,
  • установленная на крыше батарея не занимает полезное пространство, никому не мешает.

Воздушный солнечный коллектор

Конструкция солнечного коллектора может быть нескольких видов, основные:

  • вакуумный отопительный коллектор, имеющий самую сложную конструкцию. Вакуумные солнечные коллекторы отлично подходят для обогрева помещений, нагрева воды в любое время года, они полностью обеспечат небольшой дом, коттедж;
  • плоский солнечный коллектор может быть жидкостным и вакуумным. Это наиболее распространенный тип поскольку достаточно прост в монтаже, при этом эффективен, может обеспечивать дом необходимым количеством тепла для обогрева помещений, водой для хозяйственных нужд;
  • термосифонный — в качестве абсорбера используются стеклянные или металлические трубки;
  • трубчатый — самый простой тип, изготовить который можно для дачи, достаточно примитивный, не подходит для использования в зимнее время.

Нас интересует конструкция, которая обеспечивает наличие горячей воды и отопления в доме в любое время года, остановимся на двух оптимальных вариантах, рассмотрим устройство вакуумного солнечного коллектора и плоского.

Плоский коллектор

Это наиболее распространенный вид коллектора, который можно изготовить самостоятельно. Хорошо подходит для использования в теплое время года для подогрева воды, зимой коэффициент полезного действия снижается.

Особенность конструкции состоит в следующем:

  • корпус имеет плоскую прямоугольную или квадратную форму, выполнен из металла или другого материала, имеющего высокий показатель теплопроводности, покрыт черной краской;
  • внутри располагают пластину, в которой уложен змеевик из медной трубки небольшого сечения;
  • по трубкам циркулирует теплоноситель: вода, пропилен-гликоль, антифриз, другие подходящие жидкости;
  • также внутри корпуса укладывают теплоизоляционный материал, который минимизирует потери тепла;
  • собирая коллектор такого типа, нужно запастись листом поликарбоната или стекла, который будет служить крышкой и выполнять две функции: препятствовать проникновению мусора, осадков, усиливать подогрев.

Составная часть плоского солнечного коллектора

Вакуумный коллектор

Для водяного отопления можно использовать солнечные коллекторы вакуумного типа. Благодаря конструкционным особенностям они являются более мощными: способны вырабатывать тепловую энергию, которой хватит на подогрев воды и отопление помещений.

Особенности конструкции:

  • минимизировать потери позволяют трубки, которые помещаются в колбах с выкачанным воздухом;
  • сверху трубки покрыты абсорбционным материалом, поглощающим световую энергию, внутри — наполнены антифризом (хладагентом);
  • концы трубок соединены с трубой, по которой проходит теплоноситель;
  • при нагреве антифриз закипает, преобразуется в пар, который, в свою очередь, поднимается вверх и нагревает теплоноситель;
  • у данной конструкции есть недостаток: если хоть одна трубка выйдет из строя, ремонт становится довольно проблематичным, так как они соединены последовательно. Придется производить замену всех «внутренностей».

Воздушная солнечная система из вакуумных трубок

Такой воздушный солнечный коллектор для отопления будет более эффективен и пригоден для того, чтобы поддерживать температуру в системе в любой сезон. Хотя в холодное время КПД работающего коллектора может незначительно снижаться из-за короткого светового дня и малой световой активности.

Совет по уходу! Обратите внимание на внутреннюю поверхность накопительного бака для воды, она со временем покрывается накипью, нужна очистка. Периодичность зависит от качества воды в местности

Изготовление медного сердечника

Для того чтобы сделать сердечник, в котором будет находиться пропиленгликоль, понадобится обычная кондиционерная медная трубка. Ее оптимальный диаметр – 10 мм. Толщина стенки при таком диаметре составит 3,5 мм.

Длину подбирать необходимо по глубине стеклянной колбы таким образом, чтобы трубка не доходила до ее дна на 4-5 см. К общей длине добавьте глубину, на которую будет входить трубка в корпус коллектора (см. рис).

После того как трубка обрезана, нужно изготовить верхний резервуар. Для этого понадобится специальный инструмент для развальцовки. С его помощью нужно расширить трубку до внутреннего диаметра 20-22 мм. Если он будет меньше – будет хуже теплоотдача. Когда больше – толщина стенок будет маленькой, они могут треснуть.

Если верхняя часть вакуумного коллектора у вас есть – измерьте диаметр отверстий. Делайте развальцовку такой, чтобы расширение полностью перекрывало отверстие и вода или теплоноситель не вытекали из коллектора.

При подсчете длины трубки и развальцовки учитывайте строение внутренней части коллектора. Трубка должна располагаться так, чтобы расширение полностью было погружено в теплоноситель.

Нижнюю часть трубки необходимо запаять. При возможности предварительно завальцуйте ее. Но если нет времени или лень, просто сплющите плоскогубцами

и запаяйте.


Схематическая установка вакуумной трубки в верхний блок коллектора.

Параболическое зеркало своими руками: немного теоретической подготовки

Внешне параболическое зеркало напоминает спутниковую тарелку, внутренняя поверхность которой изготовлена из фрагментов зеркал. Попадающий на нее солнечный свет полностью отражается. При этом угол падения равен углу отражения, поэтому отраженный поток света концентрируется в одной точке на небольшом расстоянии от конструкции. Несложные расчеты, касающиеся диаметра и угла наклона стенок зеркала, позволяют увеличить температуру в месте схождения лучей до 2000° С. Этого вполне достаточно, чтобы приготовить вкусное и ароматное мясное блюдо на несколько человек в небольшой металлической кастрюле.

Ложка дегтя в огромной бочке меда от солнечной печи – проблема сборки зеркальной поверхности. Отдельные фрагменты здесь неприемлемы: их будет непросто разместить под одинаковым углом на выпуклой емкости конструкции. А многочисленные швы и стыки ослабляют отраженный солнечный поток, что дает уменьшение объема полученной тепловой энергии. При конструировании сборных параболических зеркал значительных размеров такой проблемы не возникает, т.к. на большой поверхности работать проще. А вот при попытке создать небольшую модель приходится либо собирать тарелку из отдельных зеркальных фрагментов, либо использовать вакуумную технологию наклеивания отражающей пленки.

Виды солнечных коллекторов

Виды солнечных коллекторов

Существует своя классификация данных устройств, которая базируется на их конструкции:

  • Плоский,
  • Воздушный,
  • Вакуумный.

Плоская конструкция внешне похожа на ящик, выполненный из алюминия, внутри которого находятся трубки из медных материалов. На дне ящика находится довольно толстый теплоизоляционный слой. Сверху изделие закрыто специальными материалами, например, закаленным стеклом или пропиленегликолем. Именно данная поверхность и будет поглощать в себя тепло солнечных лучей. Среди всех видом изделий эта конструкция является наиболее прочной и долговечной, поэтому она рекомендована для установки в регионах, где регулярно выпадает дождь или снег.

Однако у плоского коллектора имеется один довольно существенный недостаток: если он выходит из строя, то это будет касаться всей отопительной системы. Ремонту, как правило, не подлежит, его придется сразу менять и устанавливать новый. Его можно применять не только для обогрева, но и для горячего водоснабжения, однако его производственной мощности хватит лишь для того, чтобы прогреть температуру всего на 20-30 градусов выше по сравнению с температурой окружающей среды. Данная модель является самой дешевой среди всех других видов.

Конструкция воздушного коллектора функционирует по принципу парникового эффекта. Солнечные лучи, притянутые рабочей поверхностью, будут полностью поглощаться. Эта тепловая энергия прогревает массу воздуха, которая находится внутри конструкции. В ней может быть предусмотрен специальный вентилятор, передающий горячий воздух дальше в жилые помещения, однако имеются устройства, обеспечивающие естественную циркуляцию. Данный коллектор представляет собой прочную, надежную и очень долговечную конструкцию, которая практически не будет нуждаться в проведении ремонтных работ. Их недостаток заключается в том, что диапазон прогрева воздуха не слишком большой.

Вакуумный коллектор состоит из системы медных трубок, размещенных в стеклянном сосуде довольно большого объема. Между стенками воздуха нет, он полностью откачан. Вакуум в данном случае выполняет функцию теплоизолятора и одновременно проводника.

Все элементы располагаются в ряд, что позволяет поглотить как можно большее количество солнечной энергии. В зависимости от того, какой протяженности будут трубки, можно будет рассчитать, сколько тепла они станут давать. Для не слишком большого дома вполне подойдут трубки, длина которых не будет превышать два метра с внутренним диаметром 6 см. Стекло, используемое в данной конструкции, отличается хрупкостью, поэтому такие осадки, как град, а также упавшие ветки и прочие физические воздействия могут привести к тому, что она выйдет из строя.

Ремонтные работы в этом случае связаны с необходимостью замены трубки, которая вышла из строя, что является несомненным плюсом, так как нужды в полной замене системы не будет. В зимний период эффективность от использования такого солнечного коллектора значительно выше по сравнению с плоскими устройствами. Это связано с его возможностью лучше прогревать воду и сохранять тепло в течение долгого времени. Коллекторы вакуумного типа, используемые для прогрева дома, обычно имеют только самые положительные отзывы со стороны потребителей, так как можно приобрести изделия различных размеров, поэтому они подойдут даже для достаточно больших домов. Это позволяет хорошо сэкономить на отоплении, не снижая при этом показатели коэффициента полезного действия.

Стоит отметить, что коллекторы могут быть сезонного использования и круглогодичного применения. Первая разновидность может функционировать только в том случае, если температура окружающей среды не ниже ноля градусов. Круглогодичные являются универсальными конструкциями, однако их стоимость будет значительно выше.

Осуществляя выбор солнечного коллектора, следует учитывать не только собственные финансовые возможности, но и ряд других параметров:

  • Требуемая мощность,
  • Площадь крыши, так как коллектор устанавливается обычно именно там.

Изготовление абсорберов

Трубки собираем следующим образом:

  1. Стенка, закрывающая банку сверху (в которой имеется отверстие) разрезается ножницами по металлу на «лепестки», которые загибаются внутрь. Отгибать «лепестки» удобно путем насаживания банки на пластиковую трубу максимально возможного диаметра (чтобы проходила внутрь банки).
  2. В донышке каждой банки коническим сверлом нужно выполнить 3 отверстия диаметром 20 мм, так чтобы их центры находились в вершинах равностороннего треугольника.
  3. Теперь из банок можно собирать трубки — по 8 шт. в каждой. Места соединений банок следует проклеивать высокотемпературным герметиком для дымоходов, например, марки High Heat Mortar. Данный состав следует наносить на предварительно обезжиренную и увлажненную поверхность. Состав разравнивают пальцами, надев резиновые перчатки, которые также следует смочить водой.

Чтобы трубки получались идеально ровными, банки при сборке следует укладывать в шаблон, сбитый из двух досок и имеющий форму равнополочного уголка. Он устанавливается под небольшим углом к вертикали (можно опереть о стену).

На только что собранную трубку, находящуюся в шаблоне, сверху до полного отвердения герметика нужно установить груз.

Отличие солнечных батарей от коллекторов

Прежде чем продолжить описание основных характеристик и сферы применения гелиосистем для нагрева воды, нужно разобраться, чем отличаются солнечные батареи от коллекторов.

1) Солнечная батарея — устройство, которое генерирует электричество из энергии Солнца при помощи высокочувствительных фотоэлементов, объединенных в единую автономную систему. Поскольку фотоэлектрические преобразователи производят постоянный ток, дополнительно используется инвертор, который позволяет получить переменный ток, пригодный для бытовых нужд: электроснабжения и освещения.

2) Солнечный коллектор — функциональная сплит-система, главной задачей которой является поглощение ближнего инфракрасного излучения и видимого солнечного света. Батареи генерируют ток, а коллекторы нагревают жидкость внутри трубок. В этом их главное отличие.

Теплоноситель для солнечных коллекторов подбирается с учетом времени года, а также особенностей эксплуатации. Для многофункциональных конструкций обычно используют антифриз (незамерзающая жидкость), а системы сезонного типа заполняют водой. Сегодня можно купить и более универсальный вариант — гибридный солнечный коллектор. Это устройство привлекательно тем, что одновременно производит электроэнергию и нагревает воду. Преимущества его использования очевидны: фотоэлектрические модули охлаждаются активной системой отвода тепла, благодаря чему генерируется вдвое больше электроэнергии, а излишки теплоресурсов расходуются на нагрев воды.

https://youtube.com/watch?v=9eCJvdirj5s

Коллектор из поликарбоната

Изготавливают из сотовых панелей, отличающихся хорошими теплоизоляционными свойствами. Толщина листов от 4 до 30 мм. Выбор толщины поликарбоната зависит от необходимой теплоотдачи. Чем толще лист и ячейки в нем, тем больше воды сможет нагреть установка.

Чтобы самому сделать гелиосистему, в частности самодельный солнечный водонагреватель из поликарбоната, понадобятся следующие материалы:

  • две штанги с нарезанной резьбой;
  • пропиленовые уголки, на фитингах должно быть наружное резьбовое соединение;
  • пластиковые трубы ПВХ: 2 шт, длина 1,5 м, диаметр 32;
  • 2 заглушки.

Трубы укладывают в корпус параллельно. Подключают к ГВС через отсекающие краны. Вдоль трубы делают тонкий надрез, в который можно вставить лист поликарбоната. Благодаря принципу термосифона вода будет самостоятельно поступать в желобки (ячейки) листа, нагреваться и уходить в накопитель, расположенный вверху всей системы нагрева. Для герметизации и фиксации листов, вставленных в трубу, используют силикон, стойкий к термическому воздействию.

Чтобы увеличить теплоэффективность коллектора из сотового поликарбоната, лист покрывают любой селективной краской. Нагрев воды после нанесения селективного покрытия ускоряется приблизительно в два раза.

Принцип работы солнечных коллекторов

Принцип работы солнечных коллекторов является относительно простым.

Абсорбер

Первым элементом, «захватывающим» солнечные лучи является коллектор, а если точнее, то установленный в нем абсорбер.

Устройство поглощает излучение и преобразует его в тепло. Производительность системы зависит, главным образом, от типа абсорбера.

Часто используются батареи, оборудованные следующими типами поглотителей или абсорберов:

  • Нормальный – мы его узнаем по характерному черному цвету. Этот тип поглотителя является не самым эффективным и имеет не очень хорошую обратную связь. Он может поглощать до 80% солнечного света.
  • Селективный – устройство гораздо лучшего качества, которое гарантирует более высокую эффективность. Эффективно принимает лучи, его эффективность может достигать 95%.

Теплоноситель

Затем абсорбер нагревает теплоноситель, протекающий через батареи или панели. Чаще всего это обычная вода, которая может быть использована с весны до поздней осени. В зимнее время теплоносителем может быть только незамерзающая жидкость, которая защищает всю систему от возможного повреждения.

Теплоноситель работает в замкнутой системе и при нагревании поступает в бак. В баке он отдает свое тепло воде.

Охлажденный теплоноситель снова проходит через поглотитель и нагревается вновь с помощью солнечного света.

Принцип работы

На сегодняшний момент разработаны различные виды гелиоколлекторов.

Но принцип водонагрева идентичен – все устройства работают по одной разработанной схеме. В хорошую погоду лучи солнца начинают нагревать теплоноситель. Он проходит по тонким изящным трубочкам, попадая в бак с жидкостью. Теплоноситель и трубочки размещаются по всей внутренней поверхности бака. Благодаря такому принципу происходит нагревание жидкости, находящейся в аппарате. Позже нагретую воду разрешено применять на бытовые нужды. Таким образом, можно отапливать помещение, использовать нагретую жидкость для душевых кабин как горячее водоснабжение.

Температуру воды можно контролировать разработанными датчиками. Если произошло слишком сильное охлаждение жидкости, ниже заданного уровня, то автоматически включится специальный резервный подогрев. Солнечный коллектор можно подключить к электрическому или газовому котлу.

Представлена схема работы, подходящая для всех солнечных водонагревателей. Такое устройство отлично подойдет для отопления небольшого частного дома. На сегодняшний момент разработано несколько устройств: плоские, вакуумные и воздушные приспособления. Принцип действия таких устройств очень схож. Происходит нагрев теплоносителя от солнечных лучей с дальнейшей отдачей энергии. Но в работе наблюдается очень много различий.

Видео о различных видах альтернативных источниках отопления

Полезные советы

Установка коллектора под прямым углом к солнечным лучам дает больший КПД. В течение года, угол наклона коллектора меняется, в зависимости, от интенсивности солнечного освещения:

  • летом, величина угла соответствует географической широте местности плюс 15°;
  • в зимнее время — минус 15°;
  • весной и осенью, устанавливают, почти, вертикально.

Для правильной результативной работы коллекторов к ним подключают механизм слежения за солнцем, который управляется двигателями.

Чем больше вес конструкции, тем мощнее выбирают двигатель.

Солнечная концентрированная энергия, находящаяся в зоне фокуса, может вызвать серьезные ожоги или стать причиной возгорания предметов.

Для этого, достаточно, подержать деревянный предмет в точке фокуса 30 сек.

В целях безопасности, при проведении работ, обязательно, используются защитные средства: солнечные очки, сварочная маска, брезентовые перчатки.

Для изготовления солнечных коллекторов народные умельцы используют старые оконные рамы, холодильники, электрические бойлеры и другие подручные предметы и материалы.

Изготовление солнечных коллекторов под силу каждому, требуется лишь знание законов физики и навыки работы с несложными инструментами.

Что такое солнечный коллектор и как его изготовить своими руками, наглядно показано в предлагаемом видео.

В чем отличие солнечных коллекторов от солнечных батарей?

Многие путают понятия солнечные коллекторы и солнечные батареи, тем более, что внешне они выглядят практически одинаково. На самом деле и коллекторы, и фотоэлектрические панели устроены совершенно по-другому, и используются для разных целей.

Солнечные коллекторы используются для аккумуляции энергии от солнечного излучения, которые затем перерабатывают солнечную энергию в тепловую — для нагрева воды. Что касается фотоэлектрических панелей, то они используются только для производства электроэнергии — в этом случае нет прямого нагрева воды. Поэтому конструкция обоих типов оборудования совершенно разная.

Подведем итоги

В условиях тотального подорожания коммунальных услуг можно использовать альтернативные способы обогрева помещений, подогрева воды для хозяйственных нужд. В других странах солнечные коллекторы применяются для отопления довольно давно.

Если вы не хотите платить большие деньги за промышленный водяной коллектор, его можно собрать самостоятельно, используя подручные материалы. Хотите, чтобы конструкция была более солидной и действительно могла удовлетворять потребности в горячей воде и отапливала ваш дом? Тогда придется посетить строительный магазин, подготовиться к сборке более основательно: приобрести вакуумные колбы, специальные трубки, листы стекла или поликарбоната, другие комплектующие.

Резка и зачистка медных труб для солнечного коллектора

Когда будете решать вопрос, какая система оптимальная, принимайте во внимание: солнечные коллекторы, как любое техническое решение, имеют плюсы и минусы, которые обязательно нужно учитывать

Плюсы и минусы гелиосистемы

Из положительных сторон выделяют:

  • экологически чистый вид энергии, получаемый бесплатно;
  • снижение расходов на оплату коммунальных услуг за централизованный подогрев воды до 40-50 %;
  • небольшой срок окупаемости;
  • возможность подогревать воду для хозяйственных нужд и отапливать небольшие помещения d зимний период;
  • широкий выбор материалов, простота сборки конструкций.

К отрицательным моментам можно отнести:

  • трудозатраты на создание светового коллектора;
  • понижение коэффициента полезного действия в зимнее время, что делает практически невозможным использование таких систем в северных широтах;
  • нужны профилактический уход и очистка;
  • в холодное время необходимо использовать антифриз, что влечет дополнительные расходы.

Видео по теме:
