Угловой камин своими руками - два несложных варианта

Расчет деталей и выкройка

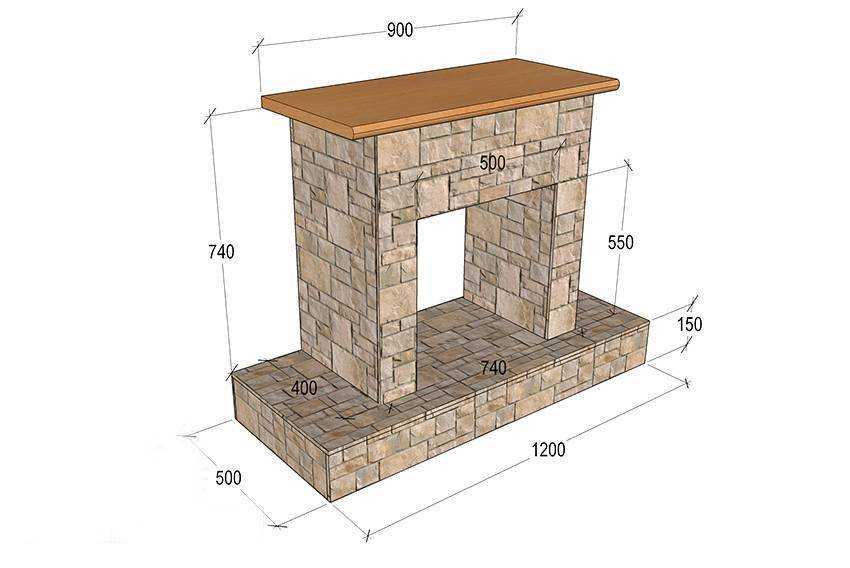

На фото приводится стандартный размер очага, который можно взять за основу при сборке новогоднего камина. Однако это вовсе не говорит о том, что нельзя внести изменения, добавить что-то своё. Параметры конструкции определяются местом установки, количеством и размером применяемых коробок.

Камин можно собрать как пристенный, так и угловой.

Если коробка имеет большие размеры, при помощи ручки и линейки отмечают размер топки, разрезают картонку ножом и сгибают ее в нужных местах. При использовании маленьких коробок, их можно соединить вместе посредством скотча, придавая изделию требуемую форму.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Выполнение кладочных работ

Пред тем как приступить к выполнению кладки, необходимо сделать угловой камин 3d модель которого будет максимально точно соответствовать всем замерам и стандартам готовой полноразмерной конструкции.

Не зная как сделать угловой камин, схема поможет вам сориентироваться на начальном этапе и выполнить кладку по заданному образцу.

Дровяные кирпичные печи, установленные в углу…

Дровяные кирпичные печи, установленные в углу, занимают немного места и при этом обладают достаточной мощностью и теплоёмкостью для отапливания двухэтажного дома

Контрольное протапливание для выявления возможных неточностей и проверки герметичности

Схема пошаговой сборки угловой печи

Фундамент устилаем двухслойным рубероидом или любым другим теплоизоляционным материалом;
Подготавливаем раствор и осуществляем вымачивание в воде кирпича;
Предварительно делаем выкладку каждого ряда насухо;
Первый ряд укладывается на одно ребро, Последующие ряды укладываются по стандартной схеме (плашмя). В необходимой последовательности укладываем кирпич, оставляя необходимые ниши для монтажа зольника, колосника, дымосборника;
Зольник необходимо выкладывать уже на третьем ряду, в то время как на четвёртом устанавливается колосник и выкладывается поддон топочной камеры;
На пятом ряду кирпич необходимо слегка выдвинуть вперёд;
С шестого по девятый ряд производим выкладку топливного отверстия и производим монтаж металлических уголков;
На тринадцатом ряду начинаем выкладку «зеркала» и полностью завершаем его уже на девятнадцатом ряду;
Для того чтобы завершить кладку «зеркала», необходимо чтобы кирпич немного выступал или укладывался имея небольшой наклон (вертикальная кладка);
На 19-20 рядах производим постепенное сужение камина, при этом каждый кирпич немного выдвигается в переднюю часть;
На двадцать первом ряду переходим к формированию выступа имеющего небольшой наклон в двадцать градусов;
Продолжаем выкладку зуба вплоть до 23 ряда;
Прямой кладкой на двадцать четвёртом и двадцать пятом рядах выкладываем печную полку;
Устанавливаем решетку и приходим к сборке дымохода.

Технология каминной кладки

Любые печи и камины выкладываются с соблюдением определенных требований, отличающихся от технологии возведения обычных стен из кирпича. Правила следующие:

Каждый ряд углового камина сначала складывайте как конструктор, без применения раствора. Тщательно подрезайте и подгоняйте кирпичи друг к другу на сухую.
Перед нанесением раствора погружайте керамический кирпич в емкость с водой на 2—3 минуты, давая выйти пузырькам воздуха из пор. Огнеупорный камень замачивать не требуется, достаточно протереть поверхности от пыли.
Для скрепления керамических кирпичей используйте глиняно-песчаный раствор, шамотные камни ставьте на «Мертель МШ-28». Не превышайте толщину шва 5 мм и не связывайте шамотную кладку с обычной.
После установки кирпич разрешается пристукивать, а двигать в горизонтальной плоскости крайне нежелательно. Выдавливаемый по бокам раствор убирайте кельмой.
Строго выдерживайте горизонталь при кладке каждого ряда. Для этого применяйте шнур и строительный уровень.
Не допускайте отклонений от вертикали, постоянно проверяя стенки с помощью отвеса и того же уровня.

Чтобы на внутренних стенках углового камина оседало поменьше сажи, поверхности стоит максимально выровнять. Мастера пользуются простым приемом: уложив 3—4 ряда, протирают стенки изнутри влажно тряпкой и таким образом замазывают швы. Основные приемы кладочных работ продемонстрированы в видеосюжете:

Первая растопка выполняется спустя 2—3 дня, когда раствор окончательно высохнет. Из-за сырости в дымоходе возможно образование воздушной пробки, удаляемой путем прогрева вертикального канала.

Изготовление фальш камина пристеночного варианта

Как и при любой строительное работе, первым делом выбирается место, проводиться замеры и составляется проект. Чтобы сделать фальш камин своими руками из гипсокартона, можно выбрать только 2 места. Это угол в комнате или одна из прямых (фронтальных) стен.

После выбора места проводятся замеры, которые в обязательном порядке должны перенестись на чертеж

При этом важно учесть размеры электрокамина, конечно если он будет установлен, ширину высоту и глубину будущей конструкции. Данные знания дадут возможность правильно рассчитать количество необходимого материала. Примерный чертеж камина

Примерный чертеж камина

Важно учесть, если ваш фальш камин будет выполнять не только декоративную функцию, но и функцию обогрева, то для его изготовления желательно использовать огнеупорный материал, если это не предусматривается, то подойдет любой гипсокартон. Также проект поможет сделать ровный камин своими руками декоративного вида из гипсокартона. Так что этот этап нельзя упускать из внимания

Так что этот этап нельзя упускать из внимания

Также проект поможет сделать ровный камин своими руками декоративного вида из гипсокартона. Так что этот этап нельзя упускать из внимания.

Возведение основы из металлических профилей

(Возведение каркаса)

Возведение «скелета» начинается с отметок, по которым будет видно расположение будущей конструкции. Каркас может быть собран отдельно, а затем установлен на выбранное место. Специалисты рекомендуют проводить сборку именно на месте установки.

Монтаж каркаса камина своим руками декоративного вида из гипсокартона с подставкой:

Крепление направляющего профиля

Размещение направляющих на рабочей поверхности. Отмечаем места крепления, затем сверлим в стене отверстия для дюбелей. Фиксируем направляющий профиль. Теперь отвесом отмечаем уровень, на котором будет находиться нижний направляющий профиль, также бурим в стене отверстия и фиксируем профиль.
Крепление вертикальных направляющих. Крепим отвес к горизонтальному направляющему, и на полу отмечаем место расположение вертикальных направляющих. Более точно отметить точки, можно с помощью лазерного уровня. Отметив расположение вертикальных направляющих крепим их к нижнему и верхнему профилю.
Так мы получили каркас, теперь в нем нужно сделать отделение для установки электрического камина, если он конечно будет включен в конструкцию.

Так конструируется каркас для камина, изготавливаемого своими руками из гипсокартона с креплением к полу. Но каркас можно сделать и без крепления к полу.

Процесс изготовления каркаса, который не крепится к полу:

Закрепляем перемычку на уровне, где вы планируете разместить обогреватель. Далее закрепляем на плоскости направляющие. Получаем прямоугольник, который является низом каркаса и имеет нишу для обогревателя.
Чтобы конструкция была более прочной и надежной воспользуйтесь дополнительными перемычками. Крепим еще несколько направляющих к стене.

Приступаем к облицовке конструкции.

Обшиваем каркас

Эта работа начинается с раскройки материала. По размерам в чертеже нарезаем гипсокартона. Обшивка каркаса:

Обшивка ниши для обогревателя. Первым делом на изготовленном каркасе необходимо обшить нишу. Подходящими по размеру отрезками материала, обшиваем нишу, устанавливаем туда обогреватель. В случае допущения ошибок при конструировании каркаса, камин может не встать на своё место. В этом случае придется перебирать каркас и заново все крепить.
Внешняя обшивка. Только после того как обшита внутренняя часть камина, и установлен обогреватель, приступаем к обшивке основания. Крепления листового материала выполняетя на специальные саморезы. Расстояние между элементами крепления, должно быть в пределах 15- 20 см. при этом стоит немного утапливать саморезы в гипсокартоне.

Так делается каркас фальш камина из гипсокартона своими руками, для конструкции, которая устанавливается к стене. Теперь расскажем, как делать угловой камин своими руками из гипсокартона, а в завершении расскажем про отделку обшитого устройства.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.
Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Подготовка проекта

Чтобы построить угловой камин своими руками, необходимо разработать ряд инструкций, которые будут определять ход работ. Такие инструкции называются проектом. В него включается описание модели, используемые инструменты и материалы, чертежи камина в разных плоскостях, а также подробная схема кладки корпуса камина.

Готовые проекты, которые были разработаны профессиональными мастерами, позволяют построить камин любой сложности. Чтобы воспользоваться ими, необходимо выбрать подходящий по внешнему виду и производительности вариант. Многие ресурсы, которые специализируются на вопросах каминной и печной кладки, предоставляют платные проекты по персональному заказу.

Самостоятельная подготовка включает в себя расчеты основных габаритов камина. Как ни странно, но к этим габаритам не относятся внешние размеры. Перечислим основные требования, которые предъявляются к устройству.

Для эффективного сгорания топлива и обеспечения вывода продуктов требуется разность давлений в дымоходе. Хорошая тяга является прямым показателем правильного выполнения всех монтажных работ.
Функции обогрева камина должны обеспечить выделение тепла, достаточным для того, чтобы комната наполнилась теплом в течение часа.
Выделенное тепло должно быть направлено в помещение, а не выводиться через дымоход наружу.

Реализация всех этих требований возможна при грамотном сочетании размеров топки камина с размерами отапливаемого помещения. Существуют готовые таблицы, в которых указаны параметры топки, которые по некой математической формуле зависят от линейных размеров помещения. Необходимо подобрать максимально подходящее значение площади и воспользоваться табличными данными. Если такой возможности нет, тогда все расчеты придется сделать самостоятельно.

Для вычисления основных габаритов нужно запомнить несколько элементарных формул. Площадь топочного отверстия = площадь комнаты : 50. В строгом смысле, данная формула должна устанавливать зависимость площади от объема помещения, ведь высота комнаты существенно влияет на количество энергии для нагревания. Указанный вариант расчет предполагает некий запас мощности.

Для конкретных размеров каминного отверстия придется решить несложное уравнение и подобрать высоту и ширину, которые в долевом соотношении определяются пропорцией 2:3. Полученные конкретные результаты используются при вычислении глубины топки, которая составляет 2/3 части от высоты проема.

Отделка фальш-каминов

Простор фантазии для отделки декоративных каминов поистине безграничен. Они могут быть выдержаны в разных интерьерных стилях, отделаны сотнями видов материалов, внутрь топки можно поместить оригинальные заменители живого огня.

Вот только некоторые варианты декора для каминов:

Классический декор камина – отделка лепниной и фальш-колоннами. Облегченный вариант изготавливается из пенопласта, клеится на обычный ПВА клей и затем окрашивается водоэмульсионной краской.
Отделка необработанным камнем тоже хороша. Это может быть как ракушечник, так и галька, сланцевые или гранитные плитки. А можно выбрать еще один классический вариант – отделку натуральным или искусственным мрамором.
Проще всего задекорировать камин при помощи красного кирпича или плитки, которая его имитирует. Кафель в восточном или средиземноморском стиле, обливная плитка или изразцы – тоже хорошо будут смотреться.
В качестве элементов декора можно смело использовать атрибутику для настоящих каминов: кованые решетки и подставки под дрова, сами дрова, сложенные поленницей у камина или внутри топки.
Если хотите вмонтировать внутрь портала биокамин, рассмотрите вариант установки защитного стекла перед топкой. Это красивая и удобная альтернатива каминной решетке.
В качестве “начинки в топку можно поставить свечи, положить книги, сложить натуральные дрова или керамические.

В качестве новогоднего декора внутрь фальш-камина можно положить мерцающую елочную электрогирлянду, как замену живому пламени.

Конструкция и преимущества

Приятно отдохнуть рядом с оштукатуренным угловым камином, выполненным в элегантном дизайне
По конструкции угловые камины классифицируют в две группы: симметричные и несимметричные. Первую группу характеризуют симметричные формы и установка в помещении с правильно расставленными предметами мебели. В комнате основным компонентом интерьера станет угловой камин, который может быстро обогреть жилище.
Прекрасная гостиная в средиземноморском стиле
Несимметричные камины обычно используются там, где требуется произвести зонирование жилого пространства. Но! Такая комната не должна быть слишком маленькой, ее площади должно хватить для проведения специальных процедур.
Экстравагантный асимметричный камин, декорированный травертином
Камин в состоянии организовать уютную обстановку в доме

Главным плюсом угловых каминов считается экономия жилого пространства, так как эти очаги занимают небольшую площадь в комнате. Таким образом, угловой очаг органично впишется в любой интерьер помещения как просторной гостиной и большого рабочего кабинета, так и компактной спальни и небольшой кухни. Помимо всего прочего, в малогабаритной комнате площадью до двадцати квадратных метров электрический камин, мощность которого составляет два киловатта, можно использовать как основной или дополнительный источник тепла

Еще одной важной особенностью является свободный ракурс огня, который виден из любой точки помещения.
Угловые камины представлены в самых разнообразных стилевых направлениях: от вычурного ампира вплоть до откровенной строгости модерна. С помощью углового камина можно создать прекрасную обстановку в доме, сделать проживание в нем максимально комфортным.
Угловой камин на застекленной террасе
Нестандартный вариант установки симметричного камина
Помимо этого, существуют следующие преимущества углового камина:

Возможность наблюдения живого огня с любой точки помещения, кстати, чаще всего из-за этого и устанавливаются угловые камины в доме.
Экономия жилого пространства.
Создание уюта и комфортного микроклимата.
Вероятность создания романтической обстановки в доме.

Солидная угловая каминопечь в интерьере гостиной

Интересные решения в дизайне интерьера

Многие производители предлагают широкий ассортимент угловых каминов.

Вы сможете выбрать именно тот вариант, который будет идеально смотреться в интерьере гостиной или в спальне. Как ранее говорилось, можно выбрать симметричный или асимметричный портал.

Если основной акцент в квартире будет уделяться камину, обратите внимание на симметричные конструкции. Такие агрегаты заметны с любого ракурса и обладают самыми лучшими свойствами

С функцией обогрева помещения они справляются на пять с плюсом.

Для зонирования комнаты подойдет асимметричный тип углового камина. Если ваша комната обладает большой площадью, данный портал будет идеально смотреться в любом интерьере. Стеклянные модели выполняют только роль декоративного предмета, окутывая помещение уютом и теплом.

При выборе камина обращайте внимание на его форму. Классическая форма является простым открытым порталом из красного кирпича

Данный вариант будет неплохо смотреться в деревянном доме или на даче.

Если вы владеете большой гостиной, обратите внимание на стиль ампир и барокко. В таких конструкциях множество завитушек, отделки и лепнины

Стиль рококо не такой большой, но в нем тоже есть колонны и позолоченные детали.

Для современных комнат подойдет стиль хай тек

Здесь нет лишних элементов и отделочных материалов, потому что все внимание уделяется порталу. Его необычная форма способна удивить каждого

Угловой портал в стиле модерн производится из современного материала. В нем сочетается стекло и термоустойчивый пластик. Портал в форме «П» и открытая топка напоминает классический вариант. Если в вашем доме преобладает современный интерьер, выбирайте такой тип камина.
