Лестница с забежными ступенями с поворотом на 90 градусов на второй этаж дома своими руками

Этап #3. Сборка опалубки

После всех расчетов приходит время создавать будущие очертания лестницы. То есть строить опалубку, в которую в дальнейшем будет заливаться бетон.

Сборка опалубки – самый сложный этап в строительстве лестницы. Он требует скрупулезной, аккуратной работы с точной выверкой всех заранее рассчитанных размеров конструкции. Любая оплошность на этом этапе может привести к неудаче всего строительного проекта (будет нарушена форма конструкции, ее размеры, поверхность получиться неудобной для последующей отделки).

Для строительства опалубки понадобятся:

• водостойкая фанера (толщина 12-18 мм) или обрезная доска (толщина не менее 30 мм) – для нижней части опалубки (дна), отбортовки и подступенков;
• водостойкая фанера (толщина 6,5-9 мм) – для криволинейных участков (при необходимости);
• доски (толщина 50 мм, ширина 150-170 мм) или опорные бруски 100х100 мм – для подпорок;
• бруски 100х100 мм – для соединения листов фанеры или досок между собой;
• металлические уголки, саморезы по дереву (3,5 мм) – для крепления.

Деревянные элементы опалубки, соприкасающиеся с бетоном, должны быть абсолютно гладкими. Тогда бетонная поверхность после застывания получится гладкой, практически не нуждающейся в отделке. Поэтому стороны досок, которые планируется разместить с внутренней стороны опалубки, нужно предварительно отшлифовать. Если используется гладкая фанера, то никаких предварительных выравнивающих действий производить не нужно.

Сборка опалубки выполняется следующим образом:

1. Выставляют нижнюю часть опалубки, на которой будет удерживаться вся масса бетона. Для этого можно использовать габаритные листы фанеры или доски. Их плотно скрепляют друг с другом с помощью брусков, закрепленных с наружной стороны опалубки (можно использовать уже готовые деревянные щиты). Снизу нижнюю часть опалубки подпирают досками или опорными брусками. Шаг подпорок должен совпадать с шагом ступеней.

Крепление элементов опалубки обычно выполняют при помощи саморезов, а не гвоздей. Дело в том, что после застывания бетона опалубку придется снимать, что легко сделать, выкрутив саморезы. Вынимать гвозди сложнее, поэтому для опалубки их стараются не использовать.

2. Боковые края лестницы ограничивают отбортовкой – фанерой или обрезной доской. Отбортовку также усиливают досками (брусками) с внешней стороны, так как сама по себе она не сможет выдержать давление бетона. Доски надежно закрепляют на отбортовке, особенно если они были выставлены под углом. На этом этапе обычно выполняют армирование конструкции (см. этап #4).

3. Устанавливают доски (фанеру) подступенков, закрепляя их к отбортовке (или к стене) с помощью металлических уголков.

4. Все стыки элементов опалубки (фанеры, досок) замазывают цементно-песчаным раствором или выравнивают угловой шлифовальной машиной, рубанком. Подобное выравнивание стенок опалубки позволит по окончании работ получить гладкую, ровную поверхность бетонной лестницы. Это облегчит дальнейшую работу отделочникам, то есть штукатурить и выполнять шлифовальные работы на уже готовой бетонной конструкции можно будет по минимуму.

Особенности и требования к забежным лестницам

Забежные ступени создают определенный дискомфорт при использовании такой лестницы.

Винтовая забежная лестница является настоящим украшением дома, занимает небольшое пространство, благодаря забежным ступеням, но перемещаться по  лестнице не всегда удобно. Дискомфорт связан с особенностью формы ступени.

Ввиду неправильной формы в большинстве случаев исключается возможность поместить стопу полностью на проступи при передвижении по лестнице.

Такой вариант встречается на винтовых лестницах небольших размеров. Идет сужение проступи к центральному столбу, в связи середина ступени имеет недостаточную ширину для комфортного использования.

Различают разные методы расчета, в результате использования определенного метода, а также увеличения диаметра лестницы форма поворотной ступени приближается к простой прямой, и пользоваться такой лестницей намного удобнее.

Как видно по фото выше, форма ступени уже более приближена к привычной прямоугольной форме и в центральной части достаточно места для размещения стопы.

Аналогичные сложности имеются в лестницах с поворотом на 90° или 180°. Использование разворотной площадки намного удобнее, но требуется больше места для монтажа.

Есть ряд минимальных требований, предъявляемых к поворотным ступеням:

• Самая широкая часть не более 40 см.
• Узкая часть не менее 10 см.
• Центральная часть не менее 20 см.

Ступени, вне зависимости от того являются они поворотными или прямыми, должны быть одного размера в середине ступени. В противном случае конструкция может стать очень опасной.

Обобщим для ясности, с какими недостатками вы можете столкнуться и какие плюсы получите. Преимущества:

• Экономия места под размещение лестницы.
• Красивый внешний вид.

Недостатки:

• Неравномерная ширина проступи, не во всех типах забежных ступеней есть возможность поставить ногу на полную стопу.
• Сложность в расчетах формы проступи.

Параметры лестницы с забежными ступенями 90 градусов

Рис. 1 Общий чертеж лестницы

• Y — высота проёма — как правило определяется высотой этажей Вашего дома
• X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• Z — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• W — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• T — толщина тетевы — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• C — всего ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
• С1 — поворотных ступеней — зависит от Ваших предпочтений и геометрических характеристик лестницы

• С2 — нижних ступеней — количество ступеней до поворотных, зависит от Ваших предпочтений и геометрических характеристик дома

Функция «Показывать подступенки: H»

Рис.3 Исполнение лестницы с подступеньками

Вы можете строить свою лестницу с подступеньками, или без них. Чертёж лестницы позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.

Функция «Верхняя ступень ниже пола 2 этажа: SP»

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа

В зависимости от взаиморазмещения конструкции и пола верхнего этажа:

1. Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
2. Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.

Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома

Обратите внимание: на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)

Функция «Черно-белый чертеж:»

Рис. 5 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере

Функция «Изменить направление подъема: LR»

Рис. 6 Вид лестниц с разными направлениями подъёма

К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:

1. Подъём слева направо;
2. Подъём справа налево.

Данная функция позволяет визуализировать оба этих варианта.

Забежная лестница своими руками

Забежная лестница или лестница с забежными ступенями – вариант конструкции для подъема и спуска, имеющей два и более марша с треугольными или трапецевидными ступенями вместо лестничной площадки. Такой тип сооружения позволяет уменьшить линейные размеры проема для размещения лестницы, но делает спуск и подъем менее удобным.

Отличительной особенностью конструкции, помимо отсутствия площадок, является возможность поворота хода на любой угол – от 5 до 360 градусов, причем варианты с малым углом поворота (небольшое смещение вверху и/или внизу) могут состоять из одного марша, при повороте 90…200 градусов требуются два марша, для лестниц с углом 200…360 – три пролета.

Разновидности забежных лестниц

На иллюстрации ниже представлена типичная лестница на второй этаж с забежными ступенями с поворотом под прямым углом. Термины на рисунке поясняют конструкцию и (за исключением балясин и столбов) относятся к моделям, изготовленным из любых материалов.

Под радиусными ступенями и подступенками понимаются элементы, включающие прямолинейные и дуговые участки. При правильном выборе конфигурации радиусные ступени позволяют обеспечить более свободный заход на лестницу (выход с нее) и создают поворотное движение с углом до 90 градусов.

Архитектурно конструкции забежных лестниц различаются по:

• углу поворота, стандартными считаются 90, 180 и 360 градусов;
• геометрии – Г-, П-образные;
• по форме поворотных участков – прямолинейные (квадрат, трапеция, угол) или закругленные (радиусные).

Датский метод

Метод, называемый датским, тоже применяется при расчетах поворотов лестниц на 90° и 180°. В первую очередь строится горизонтальная проекция, на которой, так же как и в методе пропорций, проводят линию середины марша. Эту линию тоже разбивают на отрезки величиной с ширину ступени. Затем нужно определиться с началом забежных ступеней, граница отмечается точкой A. Другая важная точка – начало забежной ступени, находящейся в середине поворота, обозначается буквой B.

Затем половину линии середины марша с отметками проступей разворачивают так, чтобы получилась прямая линия, и от каждой отметки рисуют перпендикуляр . Для отметки, которая обозначает первую забежную ступень (после прямых), длина перпендикуляра выбирается равной ширине проступи. Для отметки на противоположном конце развернутой прямой (отметка забежной ступени, находящейся в середине поворота) длина перпендикуляра берется равной минимальной ширине ступеней. Два полученных перпендикуляра соединяют друг с другом, и получают значения длин перпендикуляров для всех других отметок. Полученные отрезки укладывают по возрастанию в одну прямую, которую проецируют на прямую, по длине равную AB. Это дает полную информацию об узких участках ступеней. Найденные размеры переносят на горизонтальную проекцию (на линию AB) и, соединив точки с отметками на линии середины марша, получают полные габариты всех забежных ступенек.

Конструктивные решения

На выбор вида лестничного сооружения будет влиять планировка помещения. Поскольку забежные ступени в основном располагают там, где нет места под переходную площадку, то итоговую конструкцию определяют по наличию свободной площади.

Подобные сооружения можно разделить на 3 вида:

• Г-образная лестница с забежными ступенями, которые поворачивают на 90 градусов.
• П-образное сооружение, имеющее два поворота и с итоговым разворотом на 180 градусов.
• Изогнутая конструкция, где количество поворотов рассчитывается индивидуально.

К последнему виду относятся популярные винтовые лестницы и криволинейные сооружения, имеющие плавные изгибы поворотов. А материалами для конструкций выступают не только популярные металл и древесина, но и бетон. Но с развитием технологий уже часто можно встретить лестницу с забежными ступенями из высокопрочного стекла или прозрачного пластика.

Конструктивно сооружения делятся на следующие:

• сделанные на косоурах;
• собранные на тетивах;
• со ступенями, закреплённых консольно;
• подвешенные на больцах;
• комбинированные.

В последнем случае модель собирается частично и на косоурах, и на тетивах. Можно встретить союз косоура и глухой стены, в которую входит одна из сторон ступени. Или все то же самое, но вместо косоура используется либо больцы, либо тетива. Нередки случаи выполнения конструкции на монокосоуре.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;
• проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
  1. формула удобства: e — j = 12 см;
• формула безопасности: e + j = 46 см.
• формула шага: 2 j + e = 62 (60-64) см;
• если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
• расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части.

По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно.

Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

1. прямая АС делит угловую ступень пополам;
2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4.

Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем.

За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм.

Сфера использования

Вполне закономерный вопрос, который возникает при рассмотрении конструкции забежной ступени – где используются подобные элементы? Здесь можно выделить несколько направлений:

• Поворотные марши. Благодаря этим элементам удается выполнить плавный поворот на марше. Это может быть произвольный угол, но чаще всего предполагается смена направления движения на 90 или 180 градусов. Дополнительно могут использоваться промежуточные площадки. Конструкция может иметь Г-образный, L-образный или П-образный вид. Также можно разбить лестницу на 3 прямых участка и выполнить поворот на 180 градусов за два этапа.
• Винтовые лестницы. Большинство конструкций подобного плана состоят именно из забежных ступеней. В зависимости от крутости поворота можно регулировать их размер и положение.

Типы лестниц, в которых используются забежные ступени

Другой вопрос – как сделать своими руками такой элемент для деревянной, металлической или бетонной лестницы. Рассмотрим этот вопрос более подробно.

Основание лестницы с поворотом

Основание лестницы – это главная несущая деталь конструкции. Наиболее распространены лестницы на косоурах. Косоуры представляют собой железобетонные, металлические или деревянные балки, которые служат опорой для ступеней. Косоуры могут быть прямыми, округлыми и зубчатыми.

Основание в виде тетивы – это плоская опорная конструкция с вырезами под ступени, которые иначе называют пазами или гнёздами.

Основание на больцах – это строение лестницы, когда опора каждой ступеньки крепится одним краем к стене с помощью мощных крепёжных элементов, а второй торец закрепляется болтами (больцами), к которым потом крепятся перила. Это одна из новых технологий построения основания лестницы, которая позволяет создавать интересные интерьерные решения.

Основание на обсадной трубе – это вертикальная металлическая стойка, которая является основой конструкции для крепления всех остальных деталей и элементов лестницы. Как правило, такое основание имеют винтовые лестницы. Конфигурация и поворота лестницы может быть представлена в двух видах исполнения – Г-образная поворотная лестницы с поворотом 90 градусов и П-образная поворотная лестница с поворотом 180 градусов.

Преимущество Г-образных конструкций состоит в том, что они занимают небольшую площадь и позволяют установить конструкцию в небольшом компактном помещении.

П-образные лестницы создают поворот на 180 градусов. Это могут быть конструкции с площадкой или лестницы с поворотными забежными ступенями. П образные конструкции характеризуются надёжностью и повышенной прочностью.

Бывают и более сложные конфигурации поворота лестницы, например, винтовая лестница. Современные технология проектирования и строительства позволяют создавать сложные комбинированные повороты лестниц, чтобы уместить конструкцию в заданном пространстве и соблюсти дизайн, заданный заказчиком.

Правила монтажа

Монтаж лестницы с поворотными ступенями мало чем отличается от монтажа простой маршевой лестницы. Отличие в том, каким образом закрепить несущие элементы, на которых расположены поворотные ступени.

Самый простой способ монтажа лестницы с забежными ступенями — это использование сборного каркаса.

Способ монтажа модульной лестницы практически ничем не отличается от монтажа простой маршевой лестницы. Главное правильно рассчитать забежные ступени.

Делая бетонную лестницу с поворотными ступенями, следует особое внимание уделить армированию поворотных участков. Металлическая и деревянная лестницы с забежными ступенями имеют ряд особенностей в плане крепления поворотных ступеней

Рассмотрим на примере крепление забежных ступеней для деревянных лестниц

Металлическая и деревянная лестницы с забежными ступенями имеют ряд особенностей в плане крепления поворотных ступеней. Рассмотрим на примере крепление забежных ступеней для деревянных лестниц.

Рисунок 1. Монтаж поворотной лестницы

Подготавливаем элементы для монтажа:

• Подготавливаем косоуры для прямых участков лестницы.
• Косоуры для поворотных ступеней. В данном случае требуется косоур только на одну сторону, второй стороной ступени будут крепиться к опорной балясине.
• Также подготавливаем опорные столбы, на которые будут опираться косоуры.
• Согласно произведенным ранее расчетам выпиливаем забежные и прямые проступи.

Рисунок 2. Способы крепления

После подготовки всех необходимых элементов для лестницы приступим к сборке и монтажу.

Устанавливаем опорные столбы и балясины, к ним крепим косоуры. Крепление косоров представлено на рисунке 2, узел Б. В столбах подготавливается вырез для размещения косоура.

Поле того как косоуры будут установлены и закреплены, переходим к монтажу ступеней. Монтаж необходимо начинать с нижней части лестницы.

Крепление забежных ступеней осуществляется согласно узлу А на рисунке 2. В опорной балясине делаются прорези под размещение ступеней, прорезь должна быть немного меньше, чем толщина проступи. После этого осуществляем монтаж ступеней, с одной стороны на косоур, с другой — к опорной балясине.

После монтажа всех ступеней можно приступать к установке перил.

Для металлических лестниц процесс монтажа аналогичен, разница лишь в том, что для размещения ступеней необходимо готовить площадки или рамки. Все соединения осуществляются сваркой.

Монтаж забежной лестницы своими руками

При большом опыте обращения с деревом и навыке пользования столярным инструментов трудностей при сборке лестницы не возникнет. Монтаж конструкций с забежными ступенями на косоурах проводят в следующей последовательности:

Прикручивают балясины к проступям саморезами длиной 70 мм. Соединяют косоуры с опорными столбиками шкантами длиной 60 мм и болтами

Важно не перепутать и правильно состыковать большой косоур с более длинным столбом. Устанавливают ступени с балясинами на косоуры, закрепляют саморезами

В торец вставки вкручивают шпильку с гайкой и шайбой и шканты. Надевают на штангу проступь. Притягивают гайкой с шайбой, накручивая их на шпильку. Поочередно вставляют шканты в отверстия на торцах ступеней и вставок, соединяют элементы

Прикручивают к косоуру саморезами длиной 70 мм. Следующие два косоура соединяют со столбами на шканты, прикручивают болтами. Устанавливают поочередно вставки и ступени аналогично проведенной ранее операции. Надевают на шпильку столб, затягивают гайкой с шайбой. Присоединяют к вставке и столбу косоур, закрепляют шкантами и болтами. Устанавливают оставшиеся ступени с балясинами на косоур, прикручивая их саморезами. К полу второго этажа прикручивают сантехнический болт, устанавливают столб, затягивают гайку. Монтируют ограждение на балясины.

Если в модели есть подступенки, их вставляют в паз верхней ступени, а к торцу нижней прикручивают саморезами. Маскируют крепежные отверстия заглушками. Приклеивают декоративные планки по бокам сооружения.

При монтаже деревянных конструкций в помещении должны быть закончены «черные» и «мокрые» процессы. Оптимальная влажность при работе с древесиной 45-55% и температура 16°С-24°С. В домах из дерева не рекомендуется жесткое крепление из-за возможной усадки.

Расчет бетонной лестницы

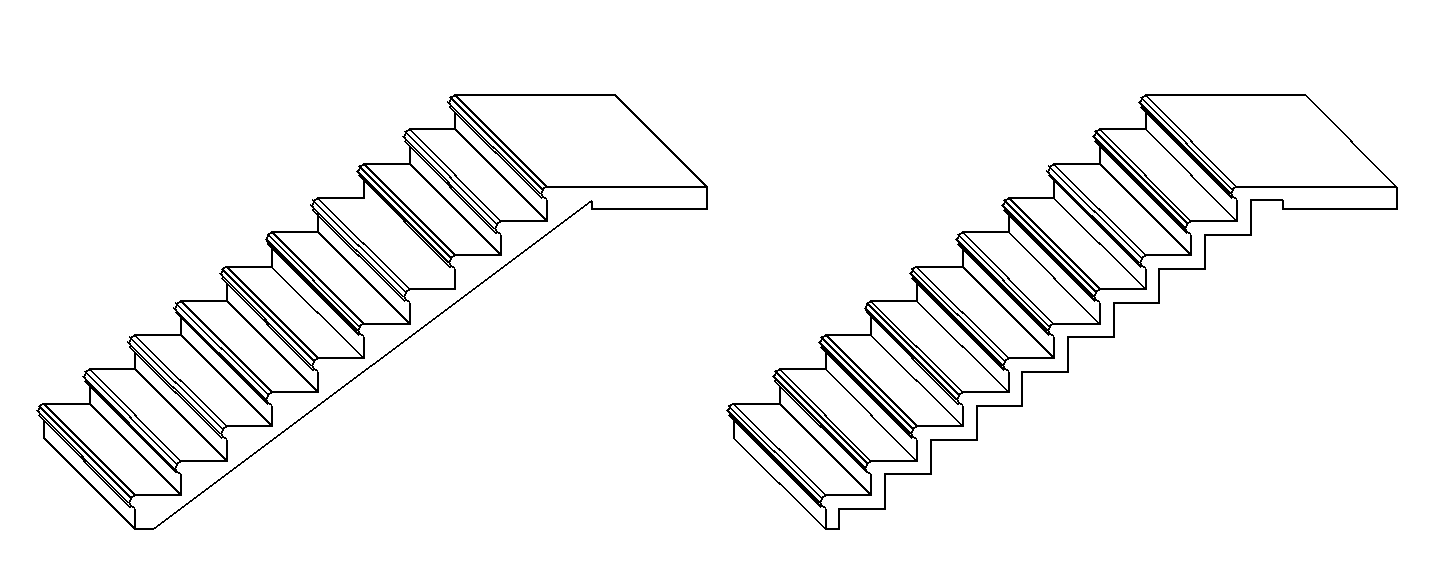

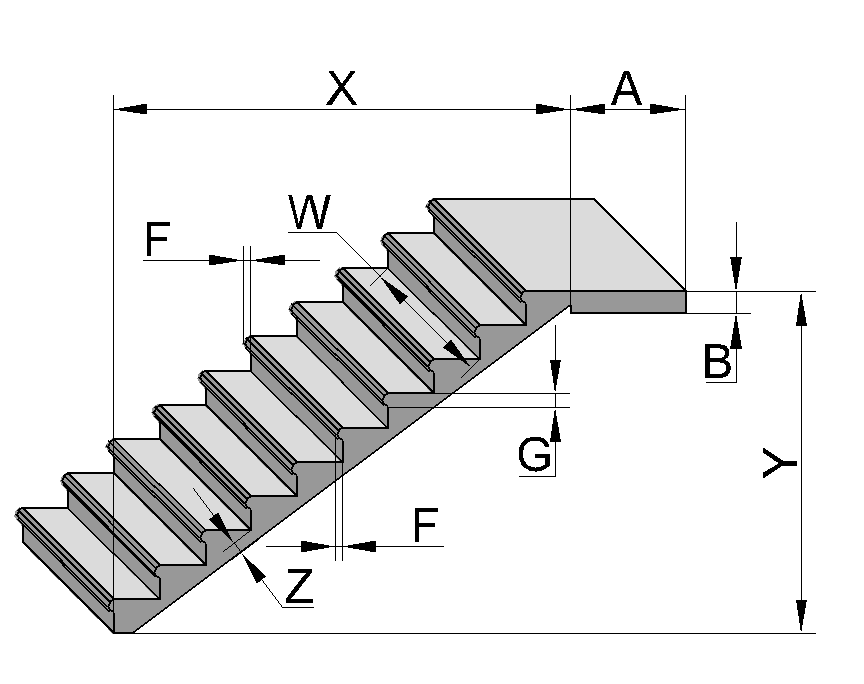

Рис. 1 Общий чертеж лестницы тип 1

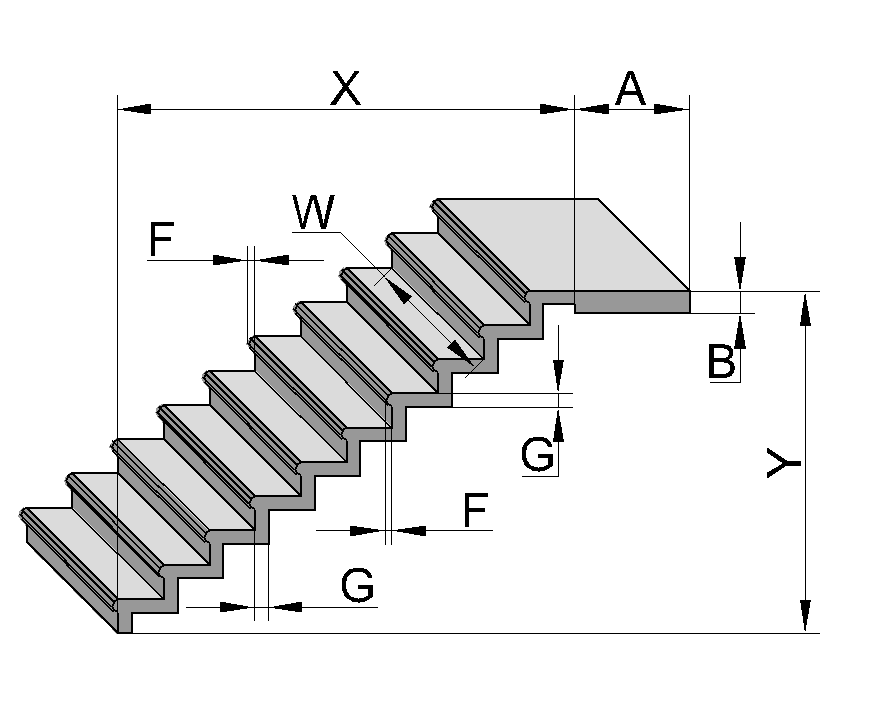

Рис. 2 Общий чертеж лестницы тип 2

• Y — высота лестницы — как правило определяется высотой этажей и запланированным количеством лестниц на этаж
• X — длина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• W — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• A — длина площадки — зависит от того, сколько места Вы можете выделить в своём доме для лестницы и функционального назначения площадки
• B — толщина площадки — влияет на прочностные характеристики лестницы
• Z — дополнительная толщина (параметр для лестниц 1 типа) — влияет на прочностные характеристики лестницы
• F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
• G — толщина ступеней — влияет на прочностные характеристики лестницы
• D — диаметр арматуры — геометрический параметр материала , из которого Вы планируете делать лестницу
• R — штук арматуры на ступень — влияет на прочностные характеристики лестницы
• C — количество ступеней — зависит от того, за сколько шагов Вам будет комфортней всего переместится с этажа на этаж и запланированного количества лестниц на этаж

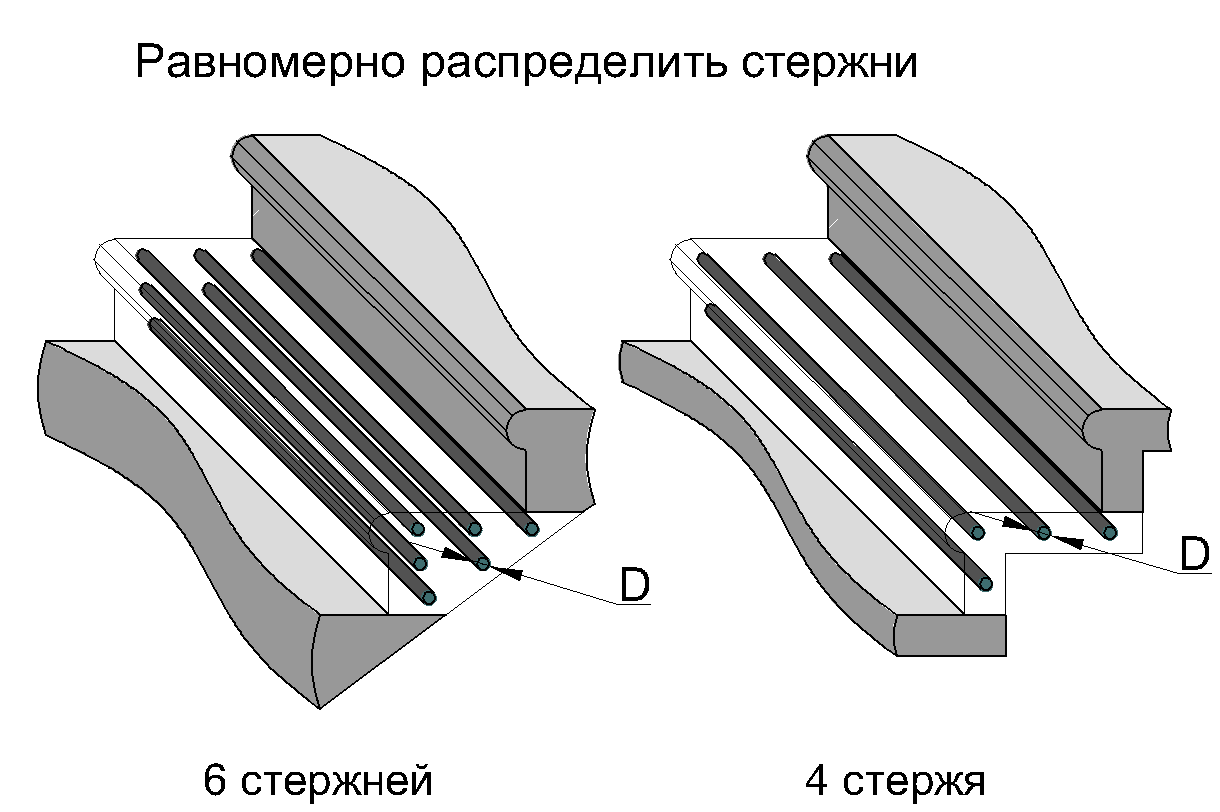

Рис. 3 Армирование лестниц

Функция «Черно-белый чертеж:»

Рис. 4 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Расчёт ступеней бетонной лестницы

Расчёт бетонной лестницы онлайн должен осуществляться в случае, когда Вы точно определились со следующими параметрами: высотой этажа, размером пространства, которое предоставляется под строительство лестницы и её назначением. Дополнительно можно выполнить расчёт бетона для лестницы на калькуляторе

Важно определиться с основными характеристиками лестницы: её примыканием к стенам дома, либо учесть её полную автономность. Необходимо уточнить, как эти характеристики отразятся на конструкции, её функциональности и удобстве

Инструкция к калькулятору лестниц из бетона

Онлайн калькулятор для расчета лестниц из бетона позволяет убедиться в соответствии материала и его объёмов с потребностью того проекта, который Вы выбрали в качестве Вашей будущей лестницы

Важно выполнять профессиональный монтаж лестничных элементов и надёжно их прикреплять друг к другу, а лестницу – к дому. В таком случае длительный срок беспроблемной эксплуатации гарантирован

Детальные чертежи лестницы существенно облегчат процесс утверждения проекта и его согласования.

Рассчитать ступени бетонной лестницы можно с учётом следующих критериев:

• Габариты по ширине – минимальная, средняя и максимальная;
• Габариты по длине – расположение ступеней на одном или двух маршах;
• Сложность изготовления – простая и средняя.

Онлайн калькулятор бетонной лестницы существенно облегчает расчёт ступеней бетонной лестницы, а также объёмы материала, который потребуется на её возведение.

Расчеты параметров лестницы

Основными параметрами любой лестницы экспертами принято считать:

1. Высоту.
2. Длину.
3. Ширину.
4. Угол наклона.
5. Число ступеней.
6. Высоту проступи.
7. Ширину ступени.
8. Длину ступени.

В данном видео вы узнаете, как сделать расчёт данной лестницы:

На каждом из этих параметров остановимся подробнее, рассмотрев основные особенности их расчета.

Высота

Высотой принято считать расстояние от поверхности пола одного этажа до поверхности пола другого

Важно: не до потолка! Если по проекту конструкция должна упираться в потолок своим верхним концом, то необходимо сделать над ней небольшой просвет

Расчет высоты лестницы на второй этаж производится следующим образом – к росту самого высокорослого члена семьи, который непосредственно будет ею пользоваться, прибавляется около 100 мм. Опытными специалистами рекомендуется закладывать около 2 м в качестве рабочей высоты.

Длина лестницы (длина марша)

В традиционных лестницах длину конструкции принято делать равной ее маршу. Возможен второй вариант, когда просто складывают длину всех маршей с лестничной площадкой.

Расчет длины лестницы с забежными ступенями аналогичен винтовой конструкции. В каждом из этих случаев берется усредненное значение длины марша. Замер тогда рекомендуется делать на расстоянии 50 см относительно края пролета или перил.

Ширина лестницы

Шириной принято считать промежуток от поручня до стены дома. Если конструкция имеет перила с двух сторон, то измеряется расстояние между ними. Для всех маршевых лестниц существуют следующие стандарты:

1. Высокий уровень комфортабельности – 1,5 м.
2. Среднее значение зоны комфорта – 1-1,2 м.
3. Если маршевая лестница расположена вдоль стены – 0,8-1 м.
4. Если конструкция является не основной, а вспомогательной – менее 0,8 м.

Расчет ширины лестницы с забежными ступенями:

1. Минимальная ширина, допустимая при расчетах – 1,1 м.

Расчет ширины для винтовой конструкции:

1. Среднее значение зоны комфорта – 1,4 м.
2. Минимальное значение ширины – 1,1 м.

Угол наклона лестницы

Правильный расчет сделает пользование будущей лестничной конструкцией максимально комфортным. Для экономии пространства рекомендуется закладывать более крутой угол. Наиболее комфортной конструкция будет в том случае, если оставить ее пологой. Для жилых помещений максимальный угол наклона не должен превышать 45°, в противном случае, в целях безопасности, спуск по ней разрешен только спиной вперед.

Лучше всего комбинировать различные варианты, если позволяет пространство. Для определения градуса угла, под которым необходимо размещать поручень, следует прочертить параллельную линию с ее основанием.

Не забываем про уклон данной лестницы

Число ступеней лестницы

Расчет для любого варианта конструкции определяется следующими параметрами:

1. Высота лестницы.
2. Высота проступи.

Жесткой регламентации на этот счет не существует. Однако специалисты рекомендуют для двухмаршевых конструкций делать количество ступеней равным для каждого марша. Но стоит заметить, что практика показывает – придерживаться этого совета удается не всегда.

Высота проступи или расстояние между ступенями лестницы

Значение этого параметра должно равняться 150 мм. Соблюдение этого значения позволит максимально комфортно передвигаться по данной конструкции всем без исключения. Допустимое значение отклонения от заданного значения не должно превышать 9,5 мм.

Шаг лестницы (непосредственная ширина ступени)

Важно понимать: на каждую ступень человек будет опираться ногой полностью, а значит, идеальной шириной будет являться показатель в 230 мм. Нижняя планка этого значения установлена на отметке, равной 100 мм

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно

Но имейте в виду, что постоянное передвижение по таким ступеням крайне травмоопасно.

При расчете шага стоит помнить о расстоянии между соседними балясинами. Оно должно быть в среднем 120-150 мм. При несоблюдении этих параметров такое ограждение рискует стать опасным для всех, кто будет пользоваться лестницей. Установка же балясин зависит исключительно от дизайн-проекта.

Длина ступени

Какой будет длина ступени, зависит исключительно от выбранной конструкции. Если главным конструктивным элементом являются тетивы в количестве двух штук, значит, длина должна соответствовать расстоянию между ними. При использовании косоура значение определяется самостоятельно, с учетом пожеланий заказчика.

Это интересно: какая высота ступени самая безопасная?

«Марш + забег 90° + марш»

Такая лестница состоит из двух прямых маршей, связанных между собой забежным участком. В плане марши расположены под прямым углом друг к другу.

В лестнице присутствуют два полноразмерных перпендикулярных друг другу направления, что должно быть обеспечено определёнными условиями: достаточной высотой потолка, либо немалой шириной проёма для сохранения проходной высоты.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов

Этот вариант лестницы применяется в случае, когда нужно использовать ширину проёма при недостатке его длины. То есть при низком потолке, узком и длинном проёме такая лестница не делается. Характерным отличием такого варианта является тот факт, что ширина лестницы немного или значительно уже, чем ширина потолочного проёма.

Конструкция опирается на четыре точки и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Деревянная лестницы на косоурах с поворотом 90 градусов
