Двускатная крыша дома своими руками - инструкция с пояснениями

Утепление крыши и монтаж кровли

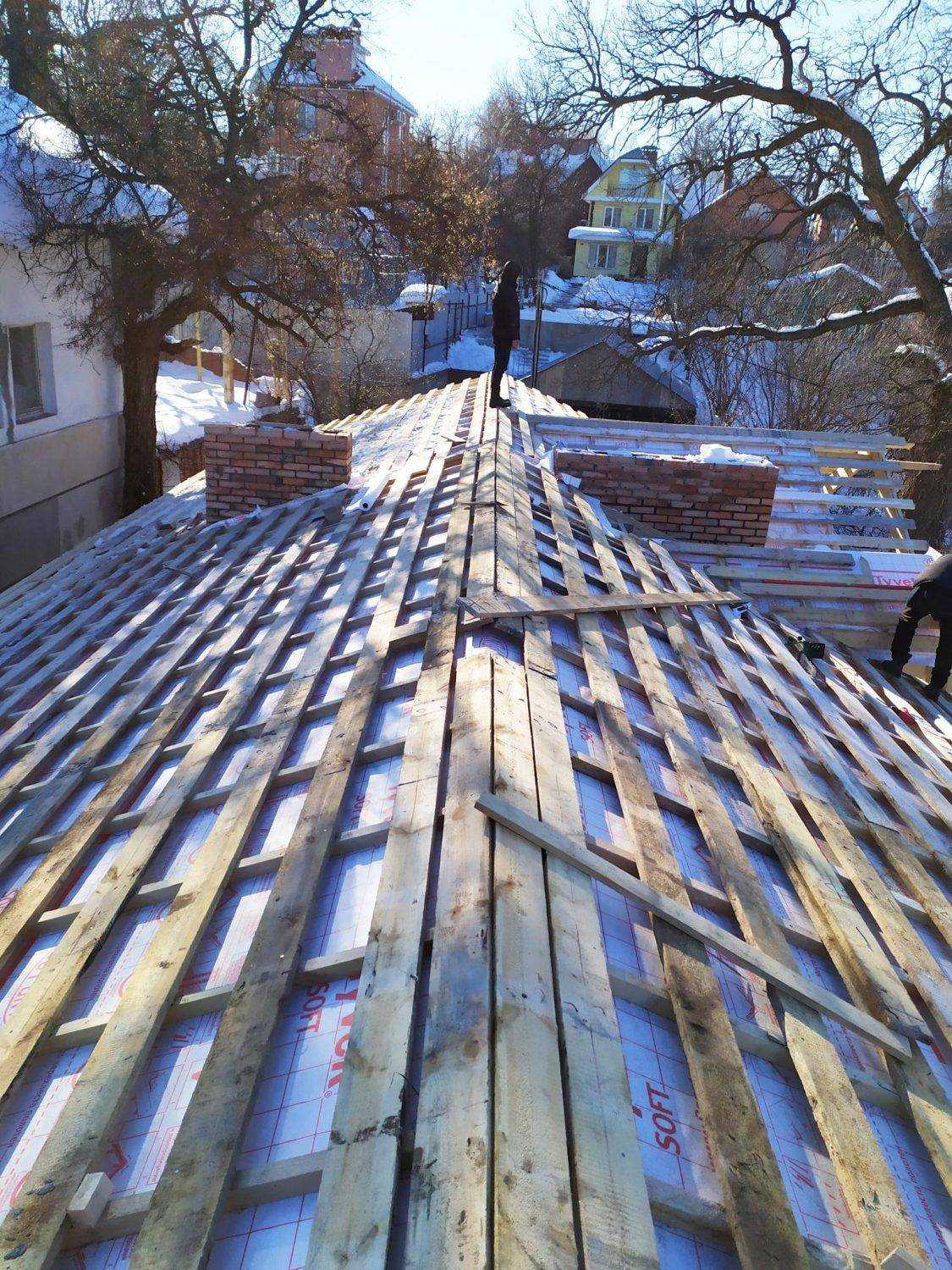

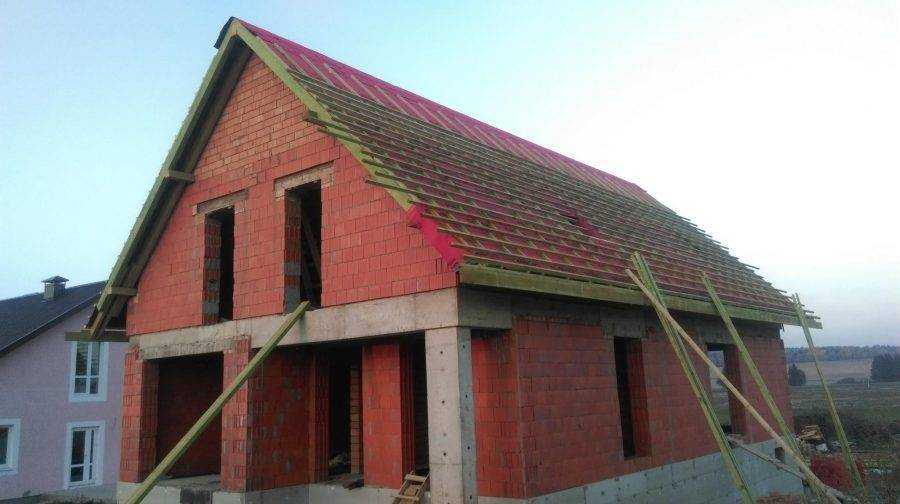

На стропильную систему набивается обрешетка, шаг которой рассчитывается исходя из характеристик кровельного материала – его размеров и жесткости, способа монтажа. Если предусмотрено использование гибких материалов (битумной черепицы, пленки ПВХ, рулонных битумных кровель), необходимо делать сплошной ровный настил.

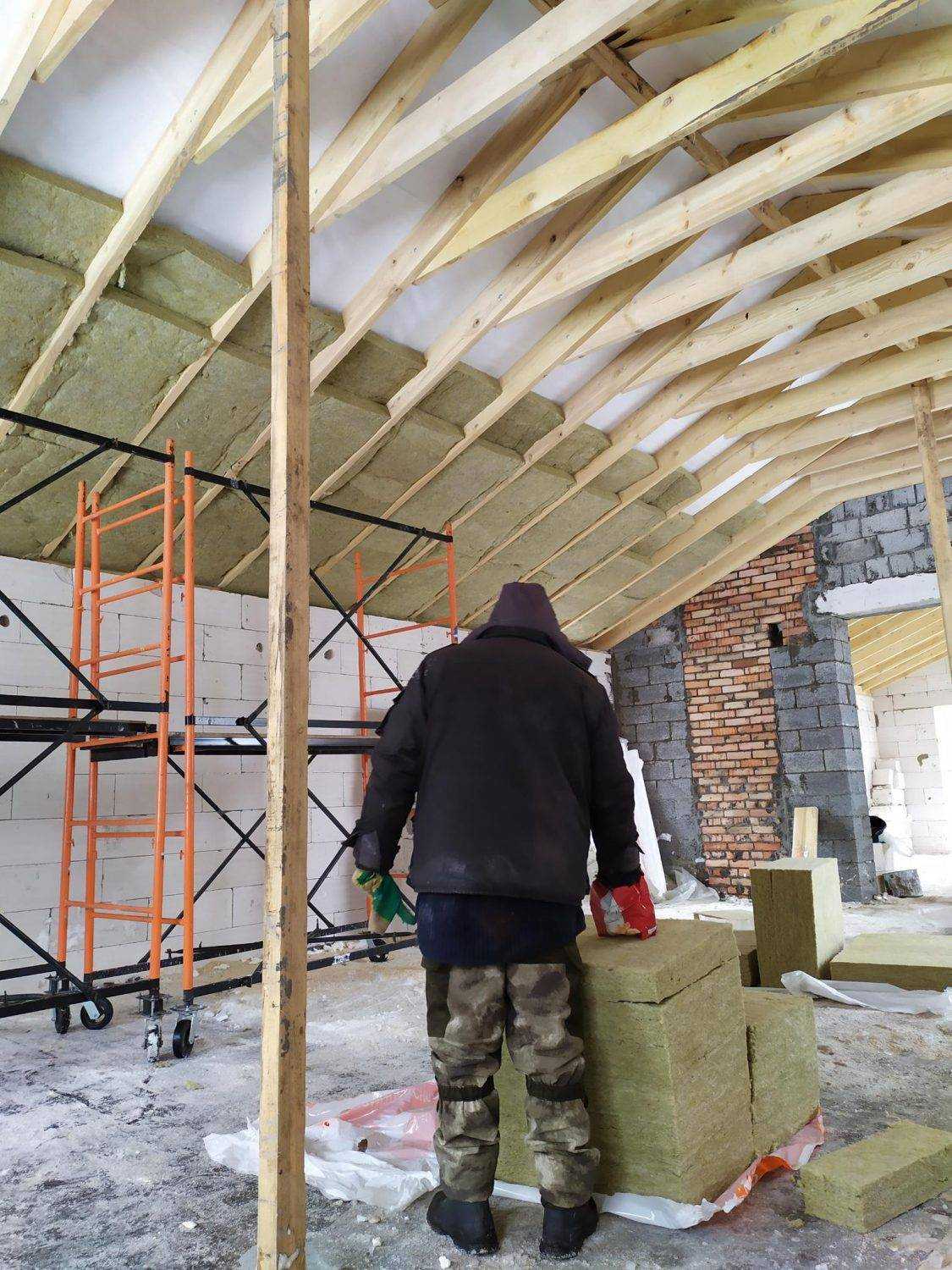

К утеплению крыши необходимо отнестись максимально внимательно, так как в противном случае тепловые потери будут весьма существенны. Обычно двускатная кровля сразу выполняется с учетом применения тех или иных материалов для утепления – при строительстве стропильной системы своими руками шаг стропил рассчитывается относительно ширины листового утеплителя. Это позволяет построить крышу с минимальными экономическими затратами, так как материал для утепления не придется резать. Кроме того, данный подход ускоряет и упрощает монтаж системы утепления и пароизоляции.

Возведение двускатной крыши рекомендуется выполнять с двумя помощниками. Соблюдение технологии работ позволяет построить надежную, долговечную конструкцию.

Подготовка к началу работ

Перед тем как сделать двухскатную крышу потребуется подобрать материалы. Монтаж начинается с выбора древесины. Чтобы построить своими руками надежную конструкцию, устойчивую к внешним факторам потребуется выполнить следующие рекомендации:

Для строительства лучше выбрать хвойные породы первого или второго сорта

правильно будет выбрать материалы хвойных пород древесины (ель, сосна, лиственница более устойчивы к гниению);
сборка конструкции ведется из древесины первого или второго сорта, применение третьего для ответственных элементов недопустимо;
лучше выбирать те пиломатериалы, которые произведены в северных регионах, чем сложнее условия произрастания дерева, тем плотнее его структура;
стараются выбирать тот материал, который срублен в конце холодного периода года (февраль-март).

Далее стоит выбрать сечение стропильной ноги. Оно зависит от следующих моментов:

нагрузка от снегового покрова (снеговой район);
масса кровельного покрытия;
шаг стропил;
пролет (расстояние между опорными точками);
толщина утеплителя.

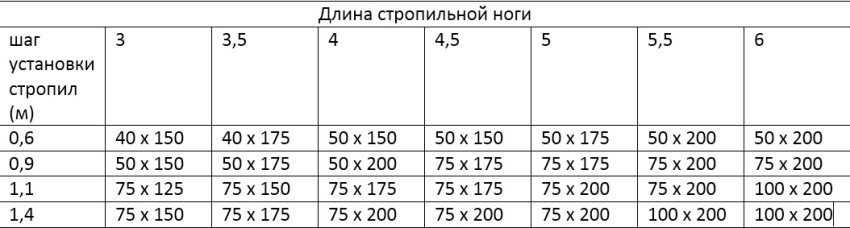

Таблица средних значений стропильных ног

Теплоизоляционный слой требуется при проектировании в подкровельном пространстве дома жилого помещения — мансарды. Чаще всего выполняется установка своими руками минераловатного материала для повышения теплоизоляционных характеристик

При этом важно обеспечить вентиляционный зазор между теплоизолятором и кровельным покрытием. Высота стропильной ноги не должна быть меньше, чем толщина утеплителя

Для увеличения просвета вводят такой элемент системы как контробрешетка — брусок, который прибивается параллельно стропильной ноге и увеличивает ее высоту.

Это позволяет правильно установить плиты минеральной ваты без подрезок и доборных элементов. Для такого шага можно привести следующие рекомендации по сечению в зависимости от пролета:

пролет 3 м — размер стропила 40х150 мм;
4 м — 50х150 мм;
5 м — 50х175 мм;
6 м — 50х200 мм.

Важно знать следующее: на несущую способность и сопротивление изгибу больше влияет высота, чем ширина. При необходимости увеличить несущую способность эффективнее наращивать высоту.
Еще один элемент, сечение которого потребуется подобрать — обрешетка

Самым оптимальным значением станет толщина 32 мм. При повышенной нагрузке значение увеличивают до 40 мм.

Остальные составляющие стропильной системы дома назначаются конструктивно, исходя из того, какие пиломатериалы имеются в наличии. Но при этом стоит все-таки учитывать прочностные требования.

Сразу же после покупки материала, перед тем как начнется сборка системы, потребуется обработать своими руками все элементы специальными составами.

Двускатная, как и любая другая кровля дома нуждается в следующих видах защиты:

антисептическая, производится в обязательном порядке, позволяет предотвратить процессы гниения и возникновения плесени и грибка (даже если не установка планируется через какое-то время после покупки древесины, обработка выполняется незамедлительно);
антипиренная, выполняется по желанию, но очень важна, повышает способность дерева сопротивляться возгоранию, чем увеличивает безопасность строения.

Как смастерить двускатную крышу без помощи профессионалов?

Одной из самых популярных конструкций является двускатная крыша. Ее несложно сделать своими руками без помощи опытных строителей

При возведении важно определить, каким будет ее тип, какие понадобятся материалы. Устройство крыши с двумя симметричными скатами своими руками состоит из установки основания, утепления и облицовки

Сразу отметим, что хоть вы и сможете самостоятельно создать крышу, а вот провести уборку территории после строительных работ самим вам вряд ли удастся, так как для этого точно понадобится специальный грузовой транспорт и место, куда вы сможете выбросить мусор. Поэтому если вы у вас возникли проблемы с уборкой своего дома, то мы рекомендуем воспользоваться услугами клининговых организаций. К примеру, в этой компании соответствующие услуги стоят сравнительно недорого.

Двускатная крыша в самостоятельном исполнении: основы

Кровля с двумя скатами имеет треугольные фронтоны. Фронтоны – это торцевые части конструкции, которые образуют скаты.

Фронтоны – это торцы, которые образуют скаты крыши

Двускатная крыша состоит:

из стропильной системы;
мауэрлата;
ригеля;
подкосов;
стоек;
стяжек;
обрешеток;
упорных брусков и накладок.

Почему стоит выбрать именно такой тип кровли:

есть различные варианты конструкции;
просто рассчитать и установить;
вода стекает естественным образом;
протечки маловероятны, так как система целостная;
экономия средств и материалов;
есть возможность обустроить мансарду или чердак;
легко поддается ремонту;
прочная, устойчивая к износу.

О плюсах конструкции – в видеоролике:

Симметричная. Самая популярная, потому что простая и надежная. Симметрия помогает равномерно распределить нагрузку по всей поверхности на стены несущего характера. Выбирают любой материал (дерево, металл), вне зависимости от утеплителя. Есть запас по нагрузке. Стропила не прогибаются с течением времени. Из недостатков – нельзя обустроить жилой чердак или мансарду. Углы острые, из-за них возникают неудобства.
Ассиметричная. Один из углов – более 45 градусов. В таком случае можно обустроить полноценную комнату под кровлей. Но нагрузка на стены распределяется по-разному, поэтому необходим точный расчет.

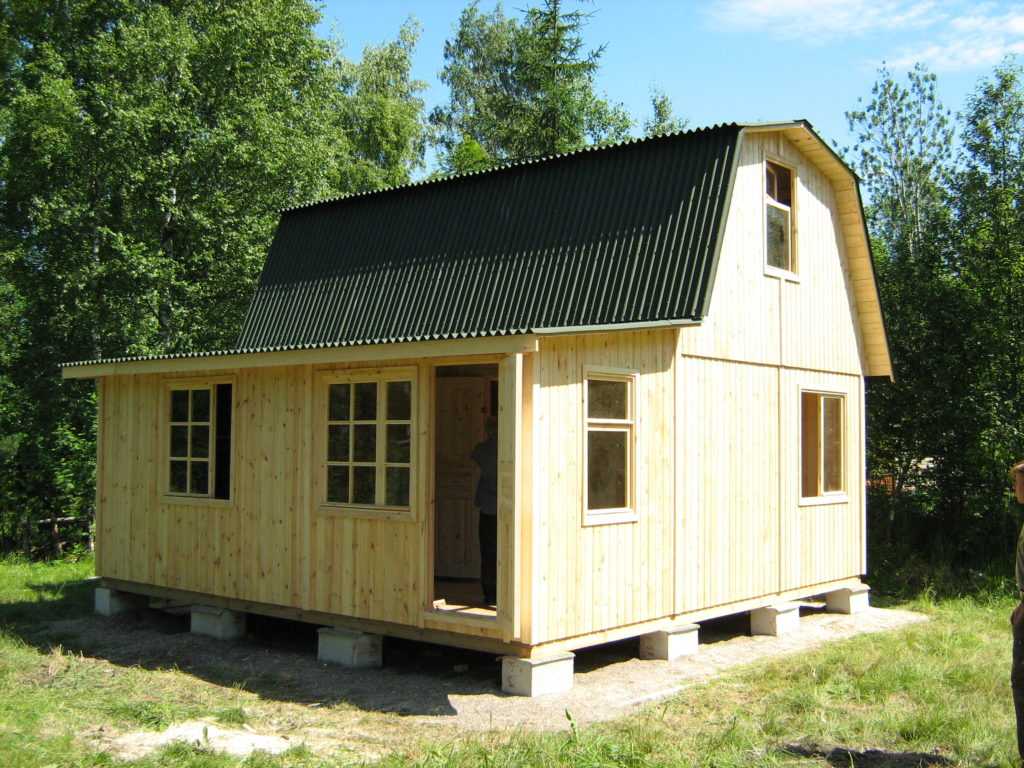

Ломаная. Предусматривает обустройство полноценной комнаты или чердака под ней. Осуществить расчеты очень сложно. Без помощи профессионалов сделать это практически невозможно.

Построить ломаную крышу без помощи профессионалов практически невозможно

Угол наклона двухскатной крыши

Угол наклона крыши в идеале должен составлять 30 градусов, это позволит не залеживаться на ней снегу, но в то же время убережет от резких порывов ветра.

Для поддержания и дополнительной прочности конька используют еще один брус – лежень. Он несет на себе вертикальную нагрузку веса всей конструкции в целом, поэтому брус должен быть прочным и достаточного диаметра.

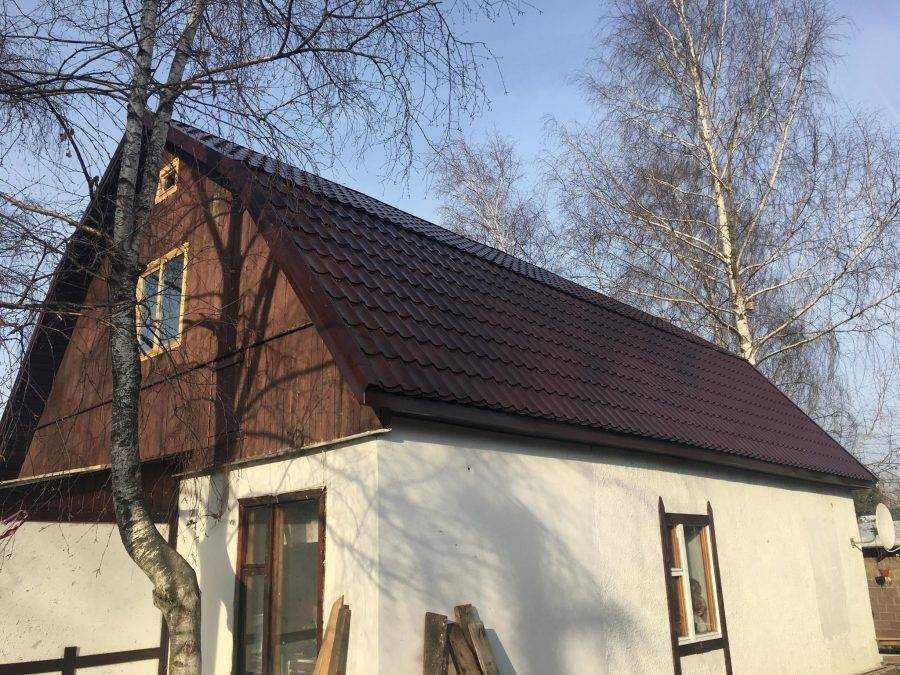

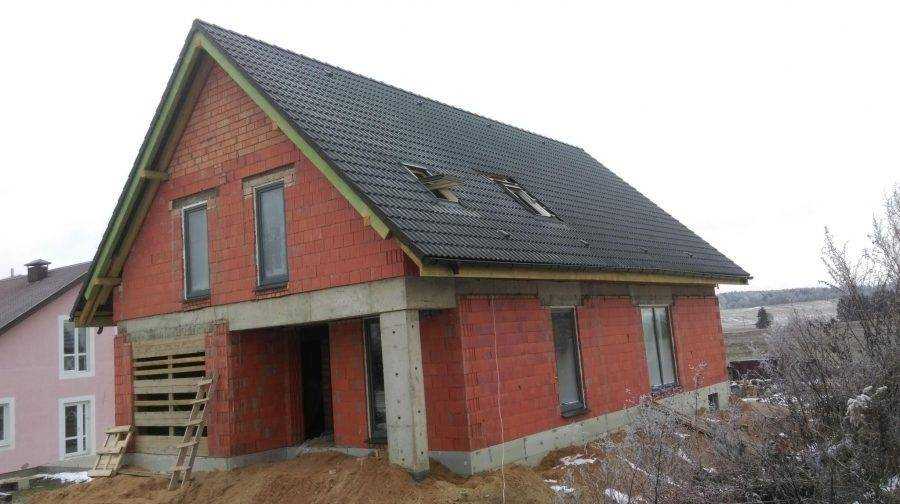

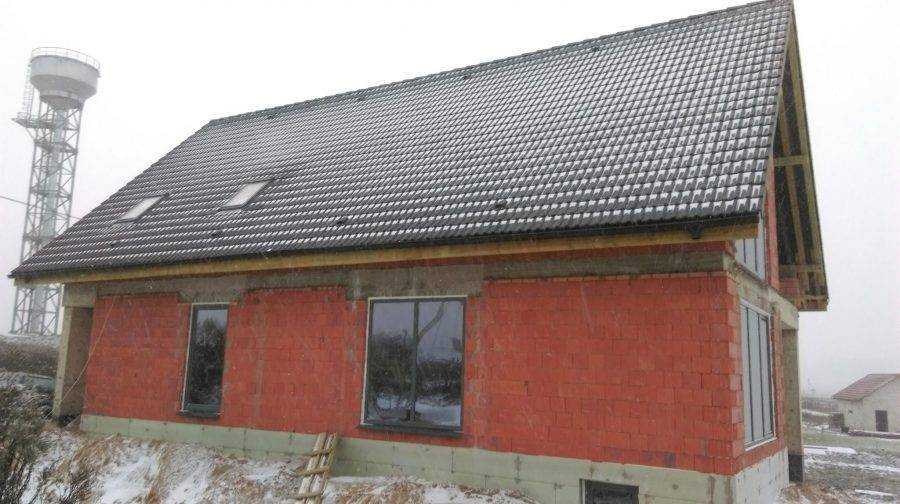

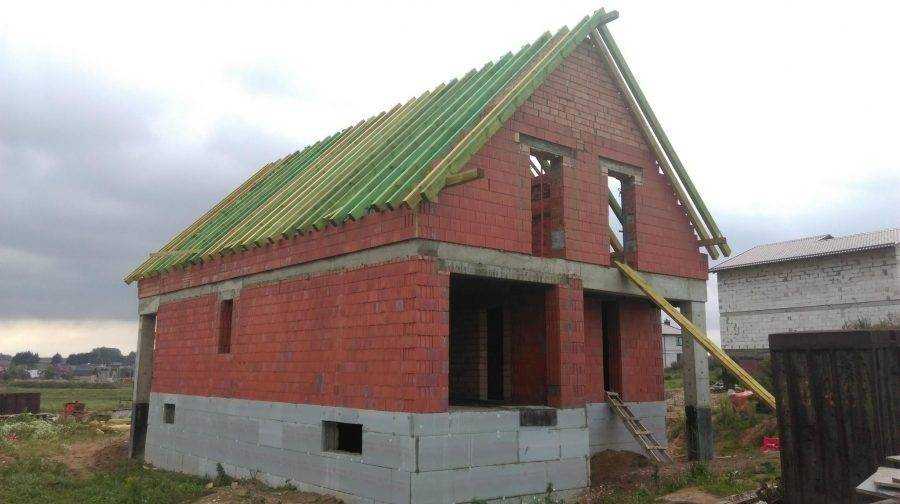

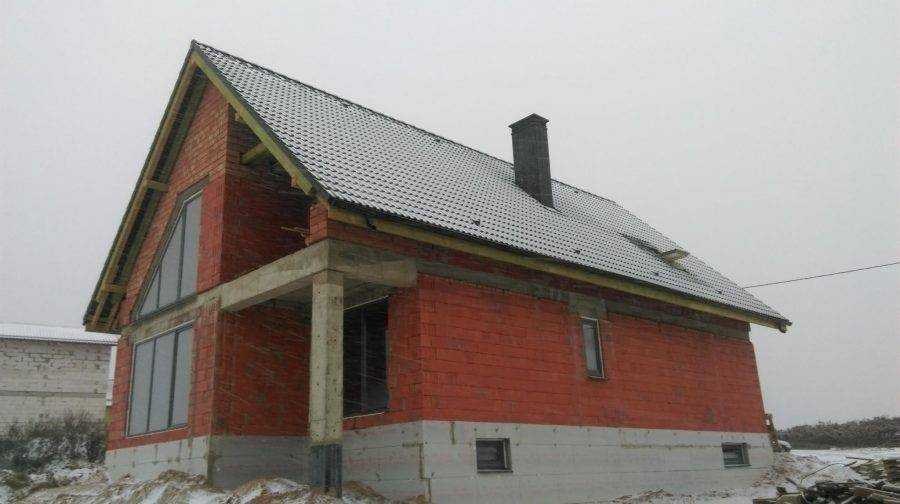

Для более понятной картинки приведем примеры, фото двухскатной крыши своими руками.

Для дополнительной поддержки и укрепления мауэрлатов используют поперечные, горизонтальные брусы (затяжки) их задача не дать продольным нагрузкам повалить крышу вместе с несущими стенами.

Для придания дополнительной прочности и избегания провисания стропил дополнительно по всей конструкции ставят вертикальные брусы (стойки), они снимают часть нагрузки и не позволяют крыше деформироваться со временем.

Для удержания диагональных деформаций конструкции используют брусы, которые идут от стоек к затяжкам, идеальным углом в этом случае считается 45 градусов, хотя многие строители этим пренебрегают.

Установка двухскатной крыши

Строительство индивидуального дома с двухскатной крышей выполняется в несколько этапов.

Работы на каждом этапе необходимо проводить качественно, в соответствии с требованиями СНиП.

Когда подходит очередь возведения кровельной системы, работы выполняются в следующем порядке:

крепится мауэрлат;
устанавливается стропильная система;
фиксируется обрешетка и кровельный материал.

После чего оформляются карнизы и фронтоны, отливы и водосточные трубы. Построенный дом невозможно эксплуатировать до тех пор, пока стены не подведены под крышу.

Темп кровельных работ определяется состоянием проектных документов и качеством материалов.

Видео:

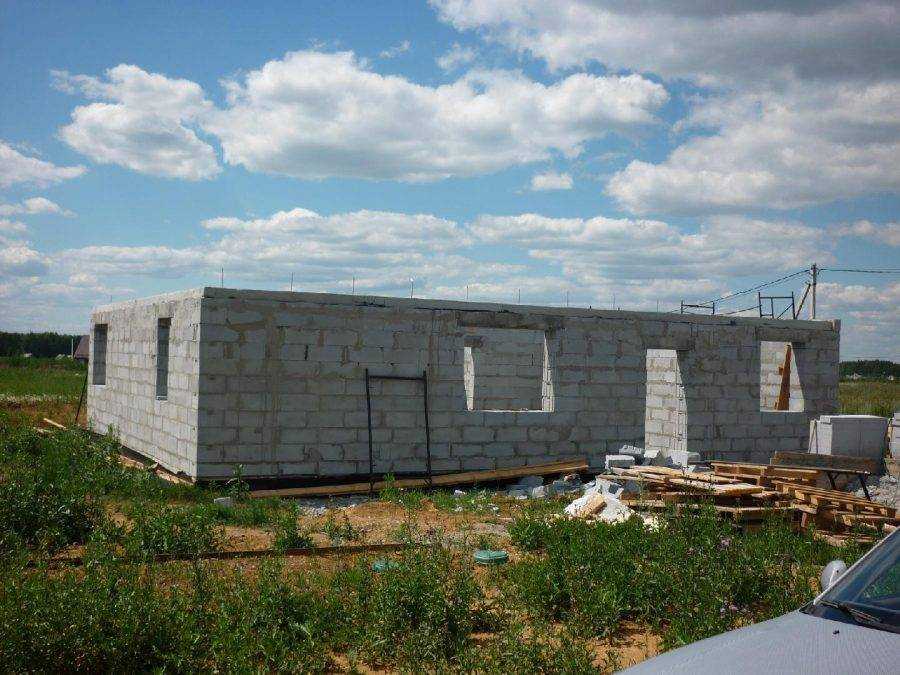

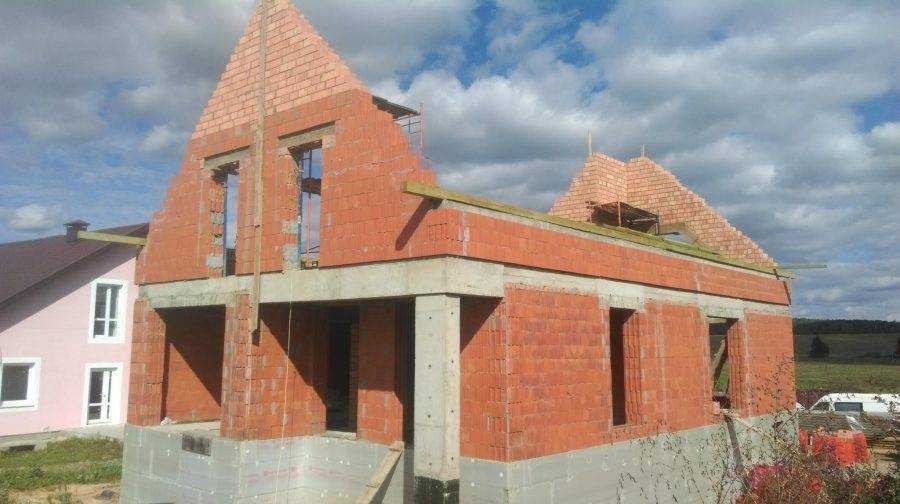

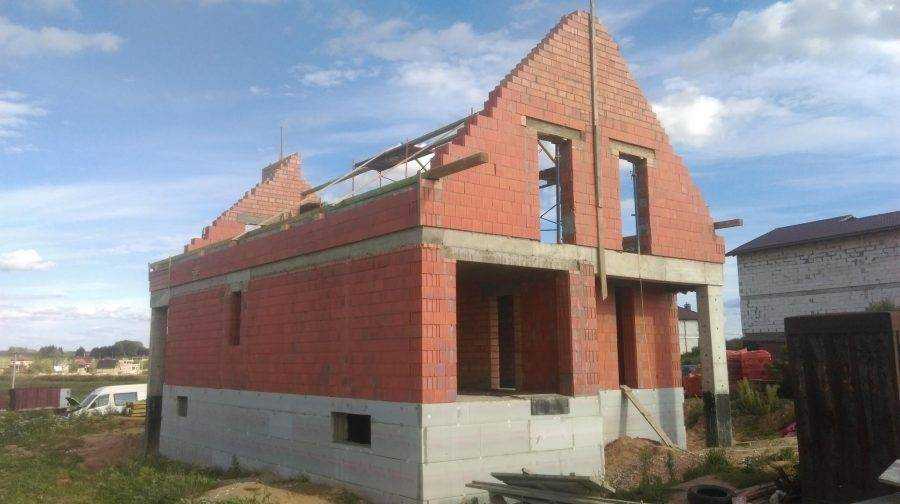

Установка мауэрлата

Для крепления двухскатной крыши в качестве мауэрлата используется брус. Величина сечения этого бруса должна быть близкой к толщине стен.

Для домов, возведенных из обожженного кирпича или пенобетонных блоков, будет достаточно сечения 15 х 15 см.

Внешнюю часть бруса укладывают заподлицо с внешней поверхностью стены. Между мауэрлатом и стеной обязательно прокладывается гидроизоляционный материал.

Чаще всего для этих целей используется рубероид или толь. На следующем шаге нужно надежно прикрепить брус к стене.

В качестве крепежных элементов берутся шпильки, один конец которых заранее замурован в стену.

При выкладке кирпича за несколько рядов до завершения в стену закладывается стальная проволока.

Ее длины должно хватать для обвязки бруса. Число таких закладок должно быть больше, чем количество стропил.

Делая приспособления для надежной фиксации мауэрлата, нужно соблюдать технологию укладки кирпичей.

В домах, возведенных из бревен или бруса, функцию мауэрлата выполняет завершающий венец.

Согласно действующим правилам, точки крепления бруса к стене не должны совпадать с точками расположения стропил. Их необходимо разнести как минимум на полметра.

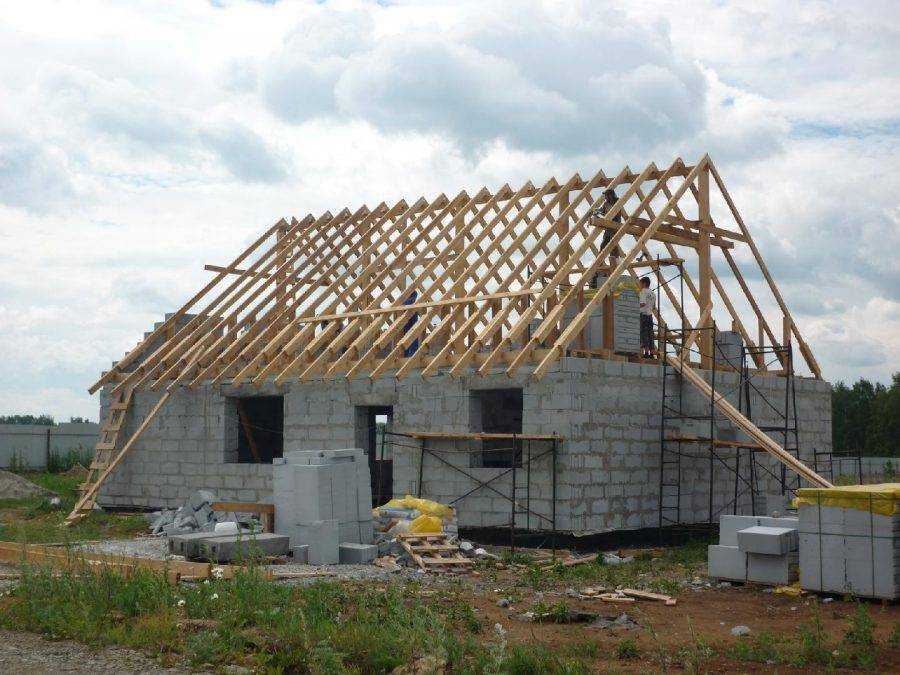

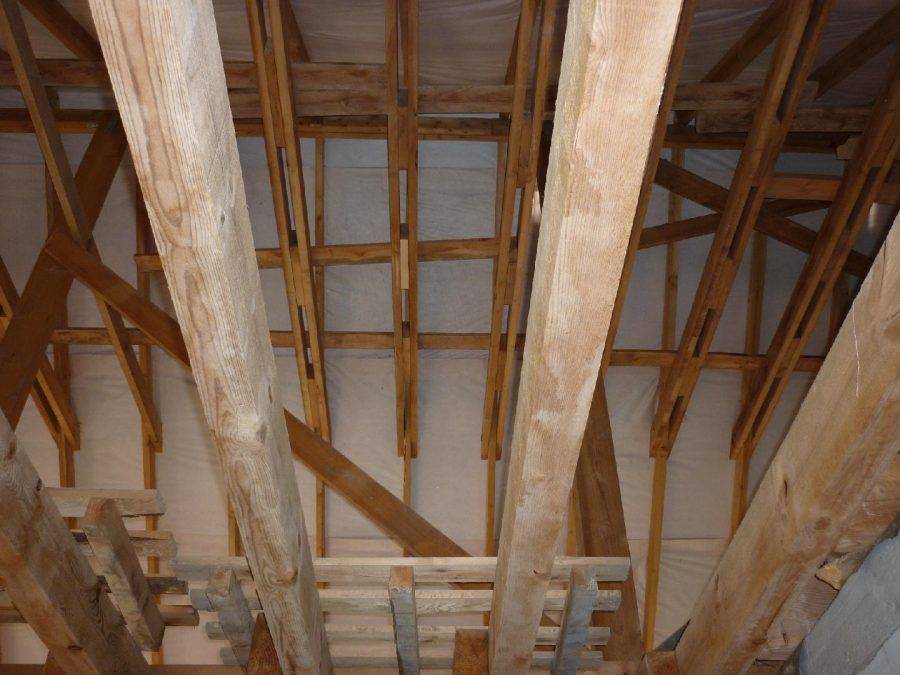

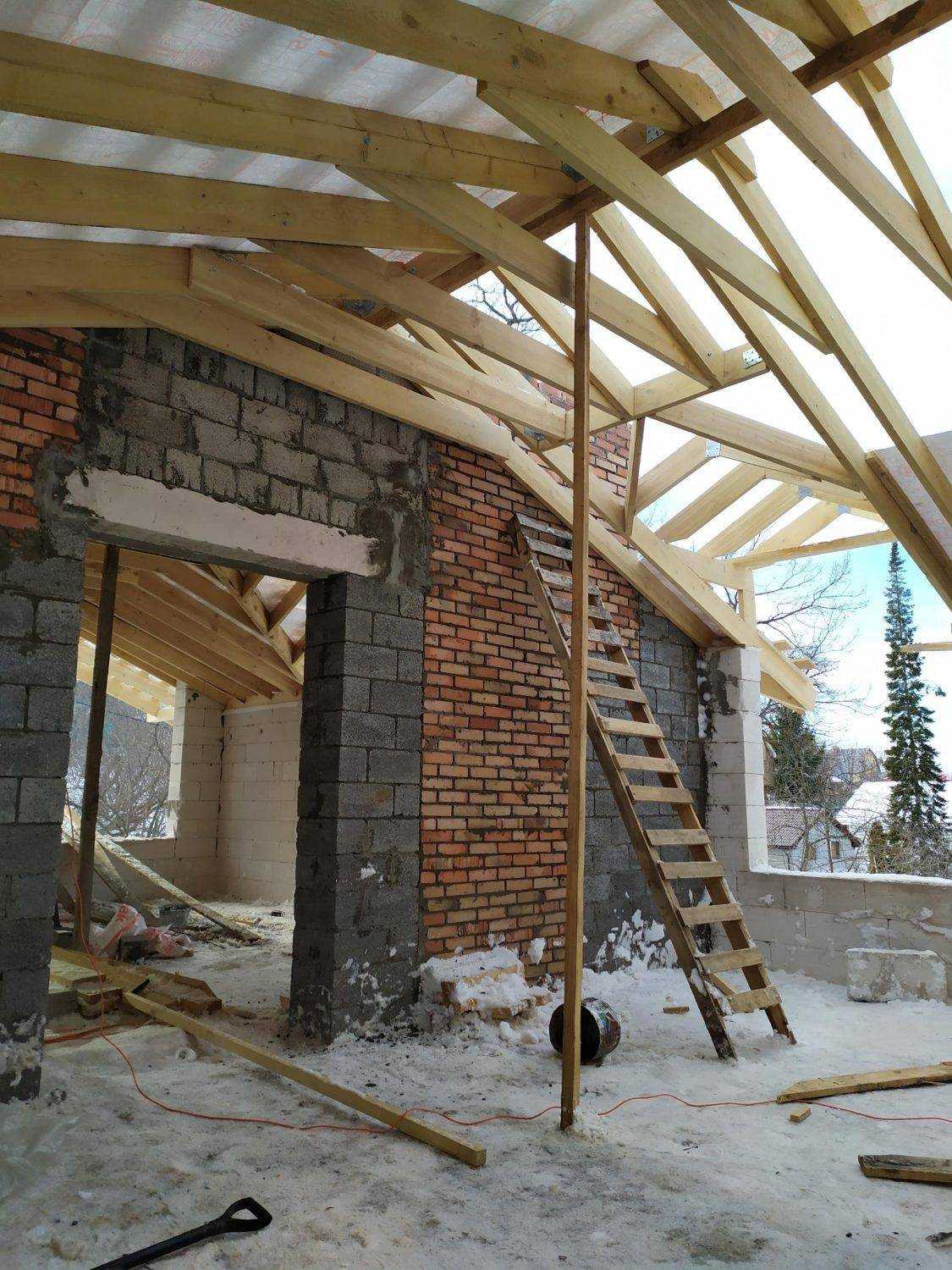

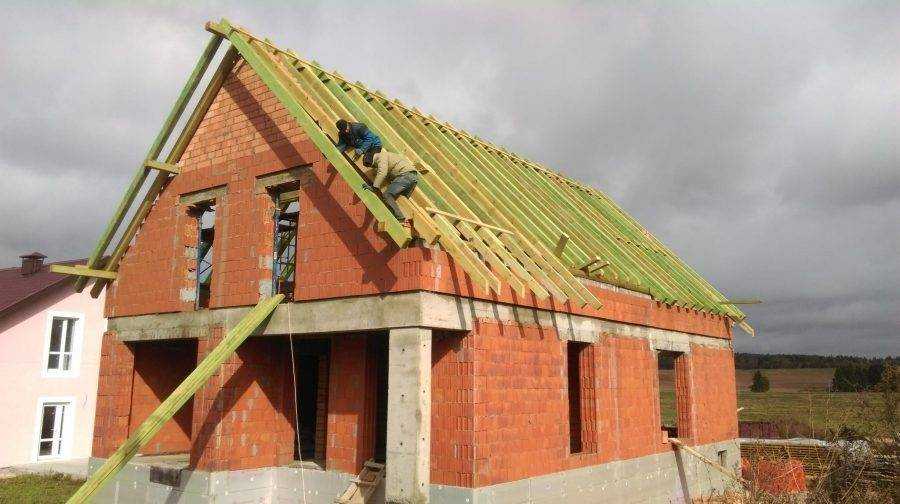

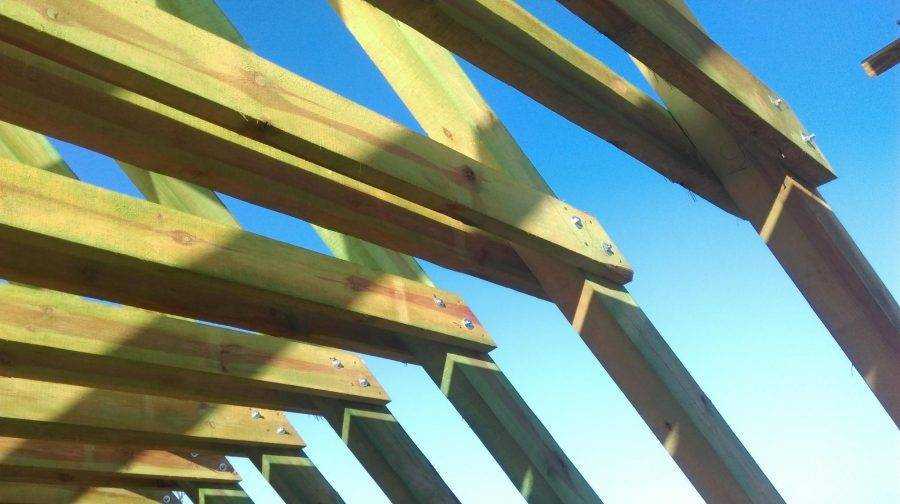

Монтаж стропил

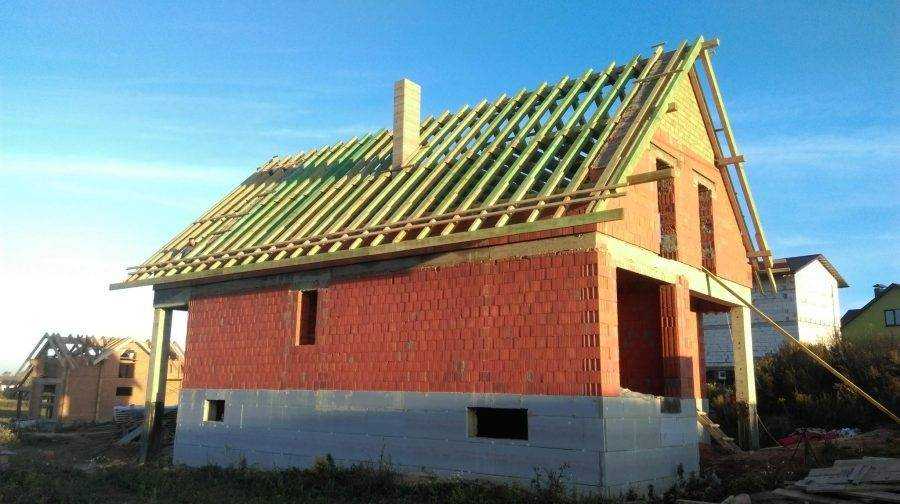

Установка и крепление стропильной конструкции для двухскатной крыши — процедура простая, но ответственная.

При монтаже очень важно выдерживать установочные расстояния между стропилами. Если для дома выбрана висячая система, то изготовление треугольных ферм выполняется заранее

Необходимое количество элементов собирается на земле, после чего изделия поднимаются наверх и закрепляются в обозначенных точках.

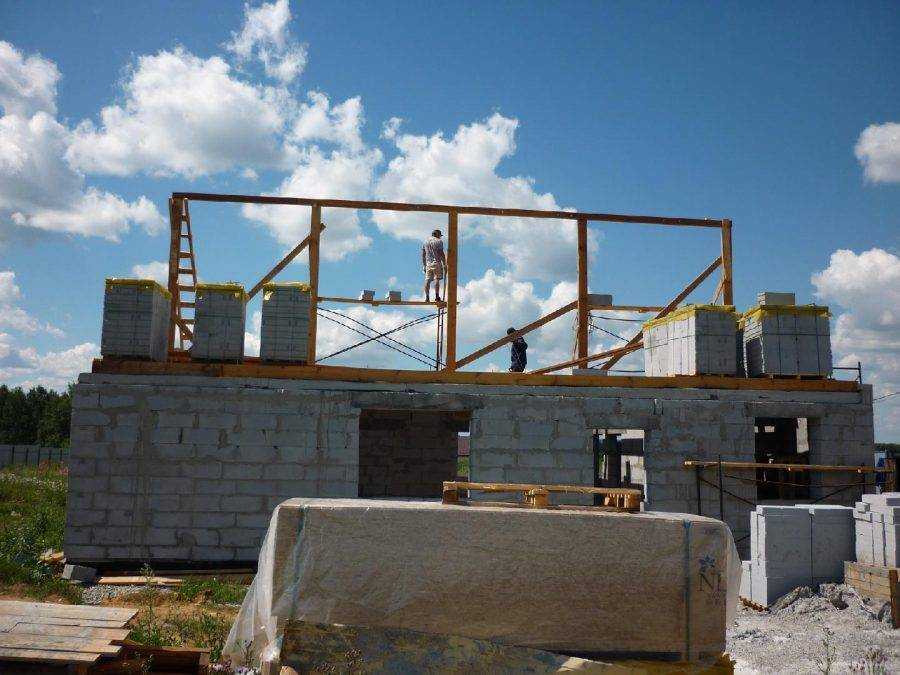

Сначала устанавливаются конструкции по краям сруба, выравниваются и закрепляются. Между ними натягивается один шнур по линии конька и два внизу -по нижним точкам стропильных ног.

Натянутые шнуры необходимы для того, чтобы выдержать геометрические размеры двухскатной крыши. Процедура монтажа выполняется пошагово в определенной последовательности.

Следующие элементы стропильной конструкции устанавливаются на свои размеченные места и закрепляются.

О том, как правильно выполнить крепление, должно быть продумано заранее — еще на этапе проектирования.

Чтобы обеспечить жесткость конструкции в процессе монтажа, стропила соединяются между собой временным крепежом.

После того как установлены распорки и укосы, временный крепеж удаляется. На следующем этапе на стропильную систему накладывается обрешетка.

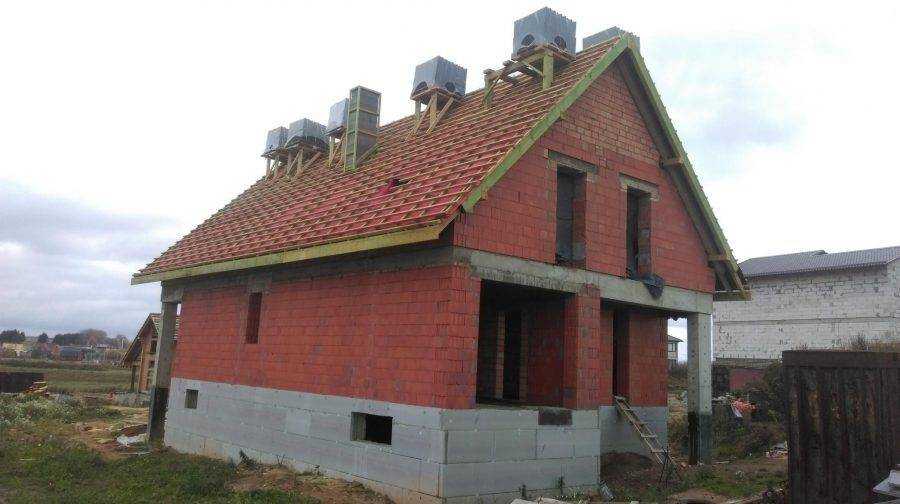

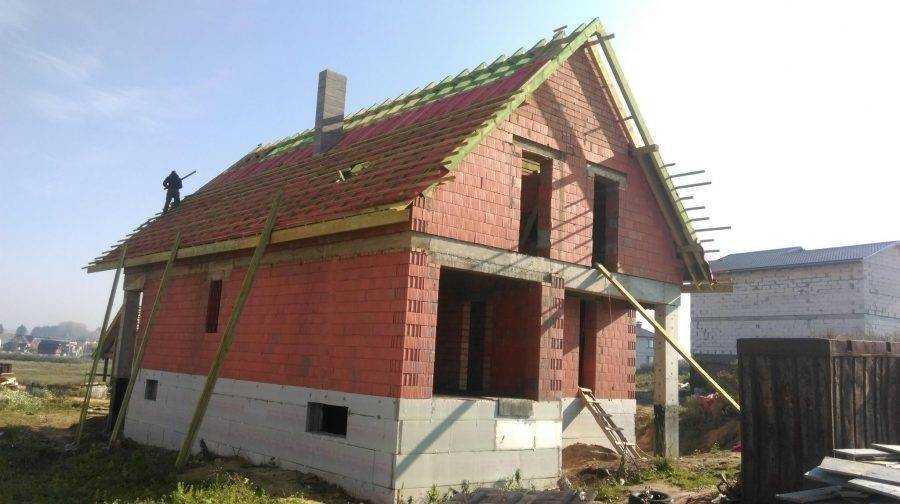

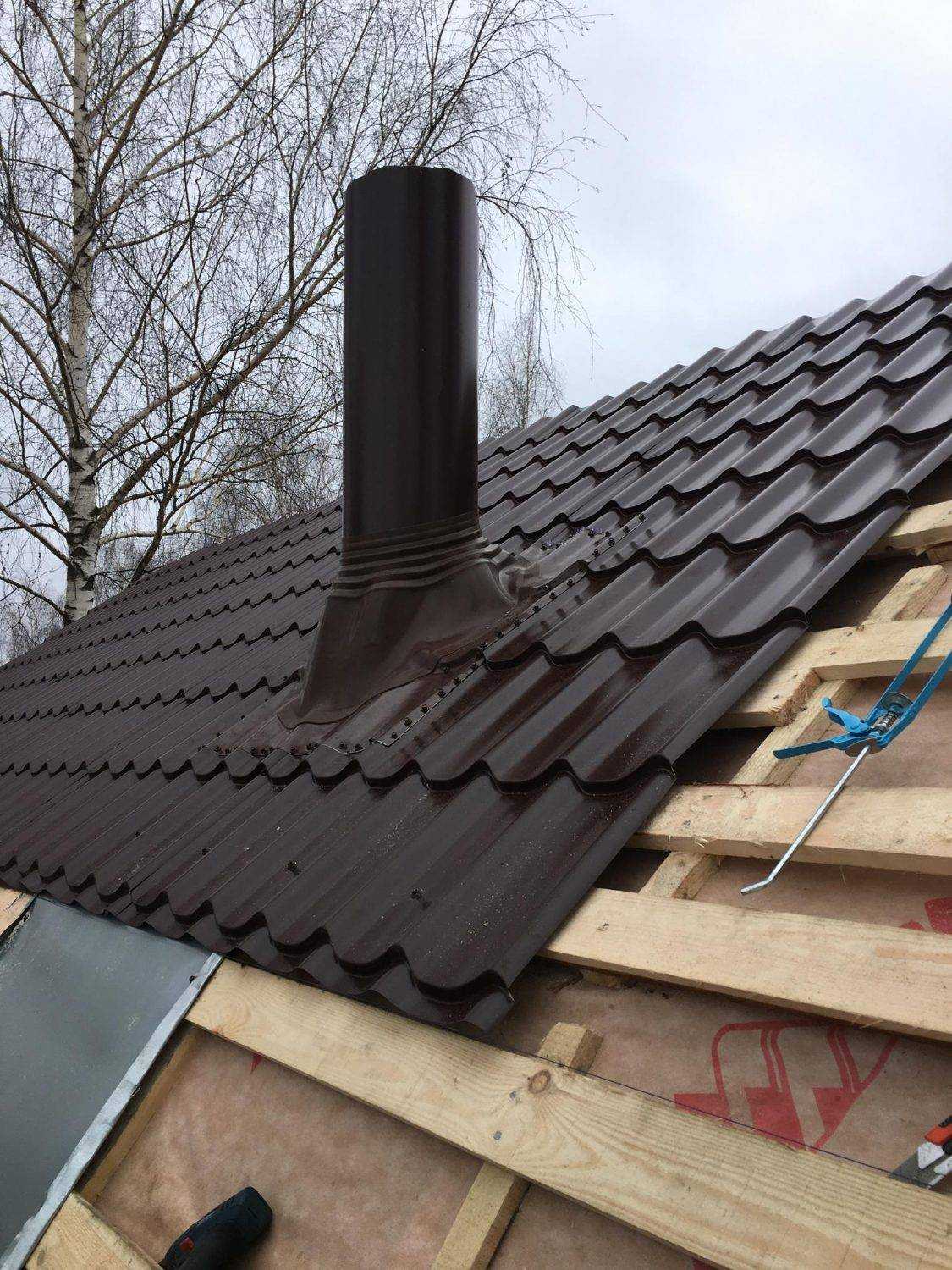

Крепление кровельного материала

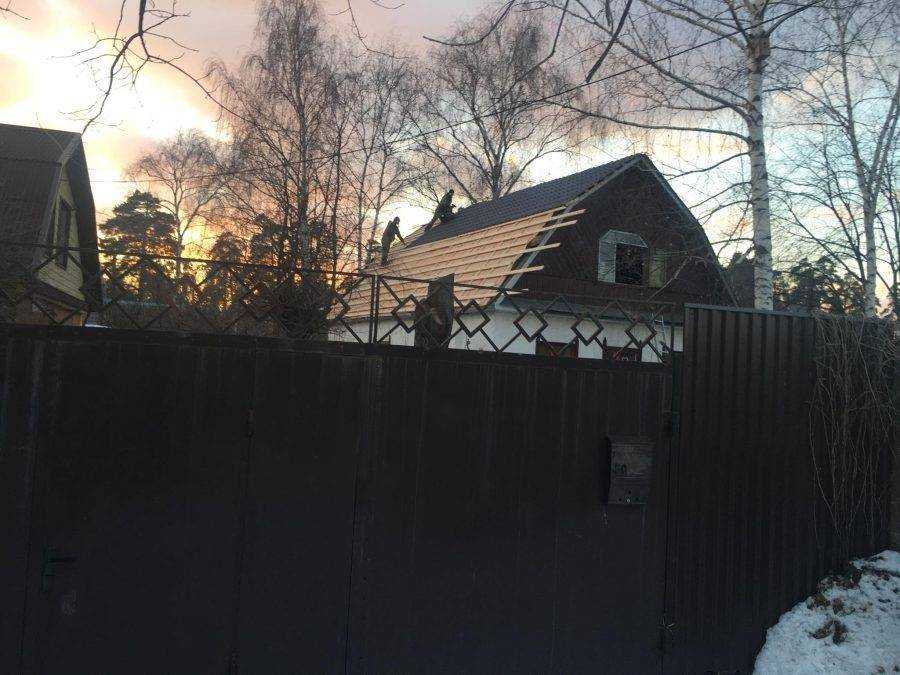

После того как стропильная система двухскатной крыши закреплена, на нее фиксируется обрешетка, которая бывает двух типов.

Каждый застройщик выбирает свой вариант, выбор которого определяется видом кровельного материала.

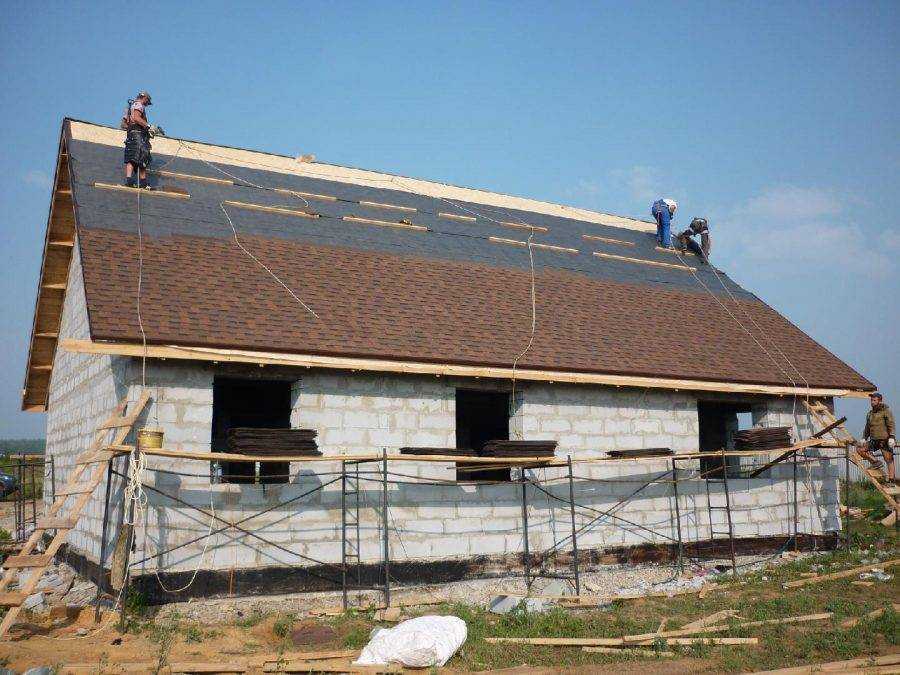

Если проектом предусмотрено использование мягкой кровли, то обрешетку делают сплошной.

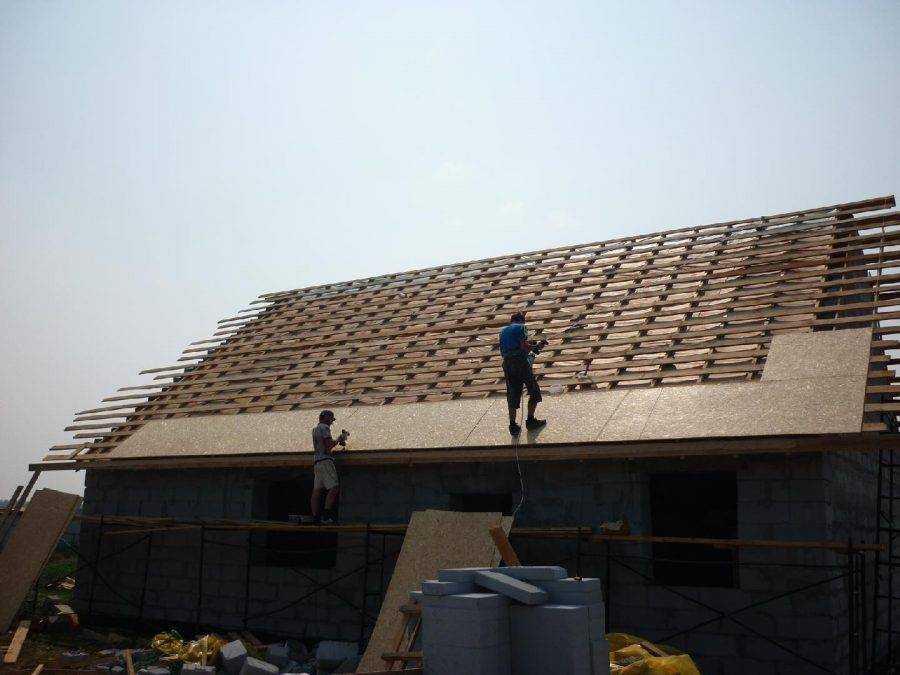

Под такую кровлю обрешетка изготовляется из фанеры, плит ДСП и OSB. Можно использовать и плотно подогнанную половую рейку.

Обрешетку для жестких кровельных материалов, таких как шифер или металлочерепица, делают решетчатой.

Опытный плотник знает как построить двухскатную крышу и всегда найдет оптимальное решение при монтаже обрешетки.

Во время использования листовой кровли шаг крепления брусьев под обрешетку выбирается с учетом размеров листового материала.

Если проектом предусмотрено утепление кровли, то выполняются дополнительные работы по монтажу пароизоляции и укладке утеплителя.

Видео:

Любой тип двухскатной крыши будет смотреться незавершенным до тех пор, пока не оформлены фронтоны.

В тех регионах, где часто стоит ветреная погода, рекомендуется зашивать фронтон сразу же после установки стропильной системы.

Если строительные работы выполняются самостоятельно, то необходимо следовать этой рекомендации.

Опасность заключается в том, что при шквалистом ветре недостроенную крышу может просто снести.

После оформления фронтона работы по монтажу двухскатной крыши считаются завершенными.

Угол наклона двухскатной крыши

Выбор приемлемого угла наклона крыши является значимой задачей, но у многих строителей она отходит на второй план, что неверно. Стандартными считаются так называемые щипцовые сооружения, имеющие прямые скаты. Оптимальный угол наклона двухскатной крыши составляет в среднем 30°-45° (за основу берется угол в основании равнобедренного треугольника).

От выбора угла наклона будет зависеть, насколько хорошо верхняя часть дома станет противостоять следующим факторам:

нагрузка от ветра и дождя;
давление выпавшего снега;
вес отдельного объекта, находящегося на крыше, например, человека.

Первые два пункта необходимо учитывать с особой тщательностью, так как просчет в выборе наклона крыши может стоить больших финансовых потерь и здоровья в случае обрушения.

Пример: чем больше угол, тем меньше нагрузка на кровлю от осадков, однако возрастает угроза повреждения ветром из-за создаваемой парусности (крышу просто может сдуть). Также повысится шумовой эффект, если кровельным материалом выбран металл.

Важно обратить внимание на рекомендации производителей, касающиеся использования того или иного продукта. Взгляните подробнее:

Рулонные материалы: предварительно рассчитывается количество слоев. Чем их больше, тем ниже можно делать крышу. Двойной настил — от 10-15°;
Наборные элементы: к ним относится черепица (в том числе мягкая) и шифер. Угол наклона стропил выставляется от 20°;
Металлочерепица: придерживаться следует уклона от 14°;
Профнастил: его листы должны размещаться под углом от 12°;
Ондулин: разрешается придерживаться показателя от 6°.

Таким образом при проектировании крыши и выборе угла наклона важно заранее знать каким кровельным материалом вы будете ее покрывать. Как видно, минимальный угол наклона двухскатной крыши может быть 6°

План кровли: правило оформления чертежа

Для того чтобы правильно начертить план, следует обязательно ознакомиться с нормами по созданию схем зданий. Независимо от типа или скатная) необходимо просчитать количество водостоков. Их обязательно указывают в плане. Чертеж разделяют на несколько равных прямоугольников, в каждом из которых расчерчиваются водостоки, коммуникации, вентиляционные люки и окна.

По созданному плану рассчитывают количество материалов для строительства крыши. При этом необходимо иметь в виду определенный размер запаса. Это поможет избежать проблем с нехваткой строительных материалов в момент возведения крыши. Если взять строго то количество ресурсов, которое получилось в результате расчетов, то в 90% случаев его попросту не хватит. Это связано с тем, что иногда кровельный материал может браковаться или в момент строительства становится понятно, что нахлесты должны быть больше.

О том, как чертить план кровли, написано немало. Есть примеры и в специализированной литературе. Только изучив ее, можно создать действительно качественный чертеж, по которому будет возведена отличная крыша. В большинстве же случаев гораздо проще обратиться в строительные конторы, которые предлагают подобный тип услуг. Профессионалы смогут учесть все пожелания заказчика и разработать такой план, который сможет удовлетворить все его запросы.

С самого начала строительства крыша над головой является одной из самых важных составляющих. На сегодняшний день современные материалы предлагают множество продуктов, качество которых находится на высоком уровне. Все больше застройщиков стали выбирать плоские крыши. Это оправдано тем, что на их создание уходит меньше материалов, следовательно, финансов тоже. Для качественной работы необходимо обладать довольно обширными знаниями своего дела, поэтому план кровли плоской крыши и ее чертеж, разбираемый в этой статье, наверняка будет для вас полезен.

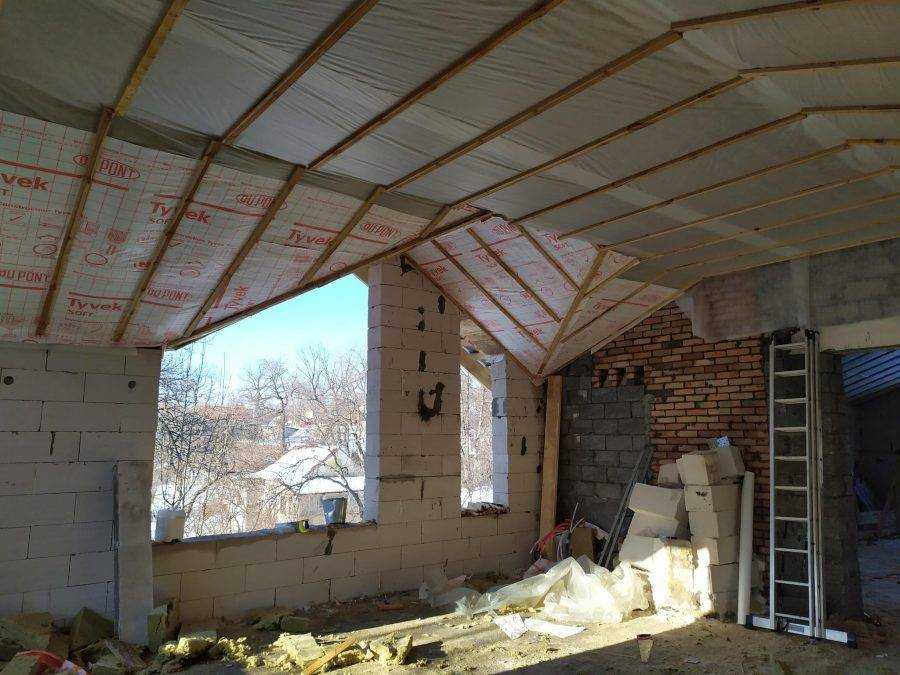

Кровельный пирог и финальные штрихи

Следующий этап возведения двускатной крыши заключается в обустройстве кровельного пирога. Под этим вкусным названием подразумевают монтаж трех слоев изоляции:

Первым идет гидроизоляционный слой, предназначение которого – защита всей двускатной конструкции крыши от влаги. Промежуток между изоляционным и кровельным материалом составляет от 2 до 5 см.
Далее проводится укладка теплоизоляционного слоя. Качественный материал обеспечит удержание тепла под крышей в холодный период и не даст быстро проникнуть жаре в летний зной. Монтаж утеплителя проводится между стропилами, его функции выполняют материалы с содержанием минеральной ваты.
На заключительном этапе формируют слой пароизоляции, чтобы не допустить проникновения пара на конструкцию двускатной крыши. Фиксацию материала осуществляют внахлест с применением строительного степлера. Все стыки закрываются специальной лентой.

Внутренние работы по монтажу двускатной крыши завершаются обшивкой. Для этих целей оптимально подходит вагонка или листы гипсокартона. После этого переходят к формированию обрешетки, вид которой зависит от характеристик материала кровли.

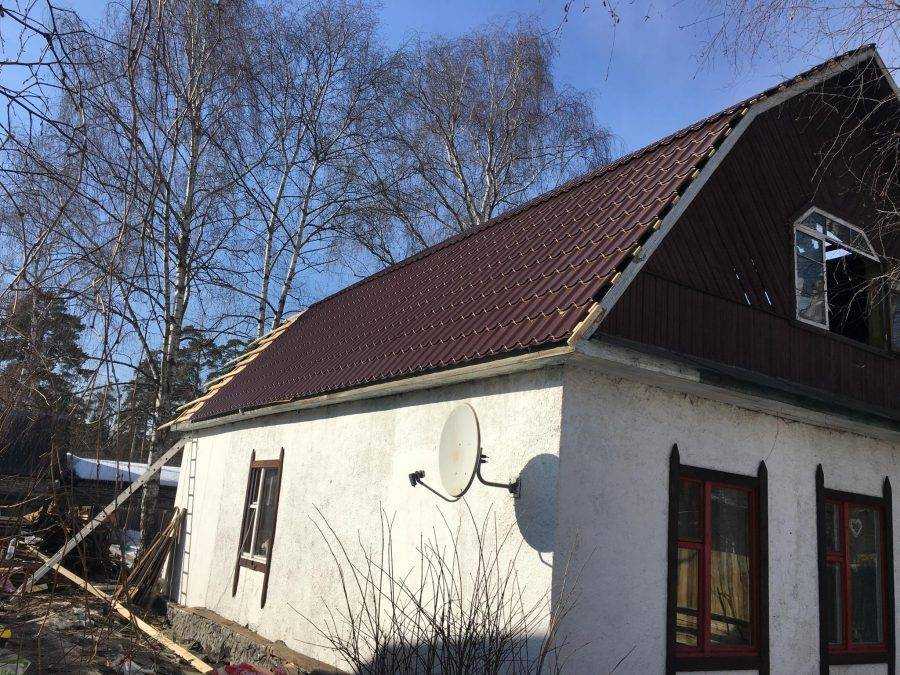

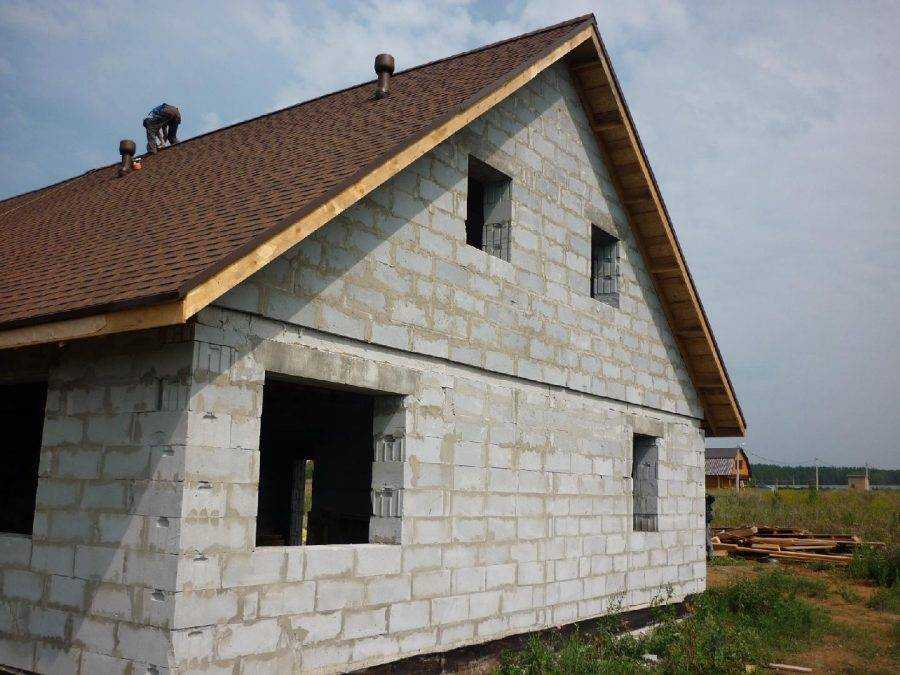

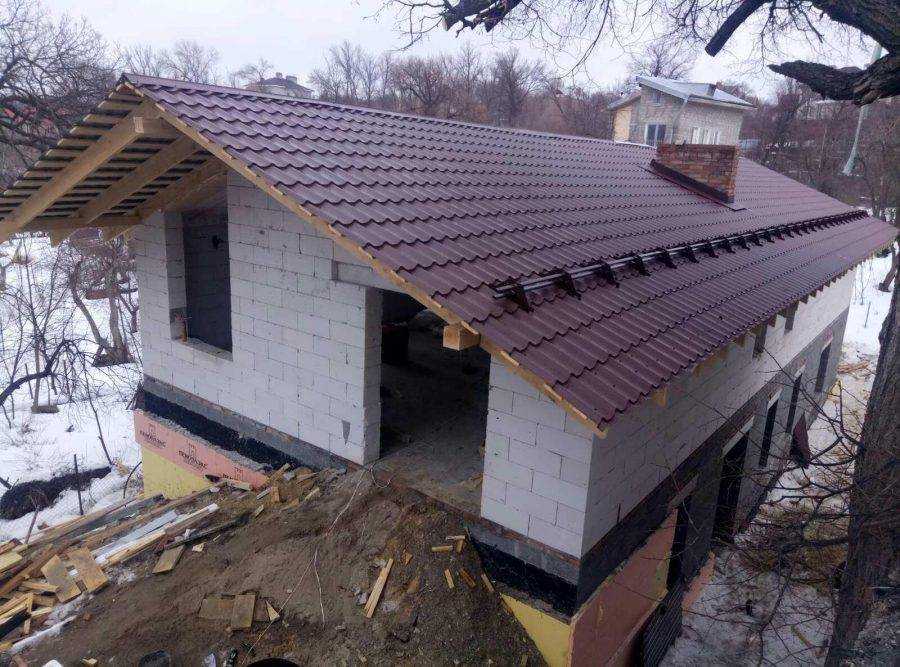

Финальный штрих – оформление двускатной крыши кровельным покрытием. Монтаж проводится с учетом рекомендаций производителя, соблюдение которых гарантирует долгосрочную эксплуатацию без проведения капитальных ремонтов. Один из вариантов обустройства приведен в видеоматериале:

Обсудить статью на форуме

Пошаговая сборка кровли (инструкция)

В самостоятельной работе по монтажу двускатной крыши важен каждый этап. Проводить их следует в строгой последовательности, чтобы соблюдались все предъявляемые требования, а конструкция имела длительный срок эксплуатации. Чертежи, фото и пошаговая инструкция возведения двускатной крыши поможет начинающему мастеру в практической работе.

Пошаговая инструкция строительства крыши:

Крепление мауэрлата с дополнительной гидроизоляцией (по мере необходимости).
Установка стропил двускатной крыши со всеми её комплектующими элементами.
Монтаж обрешетки.
Утепление кровли для жилой мансарды.
Сборка фронтона.
Крепление кровельного материала.

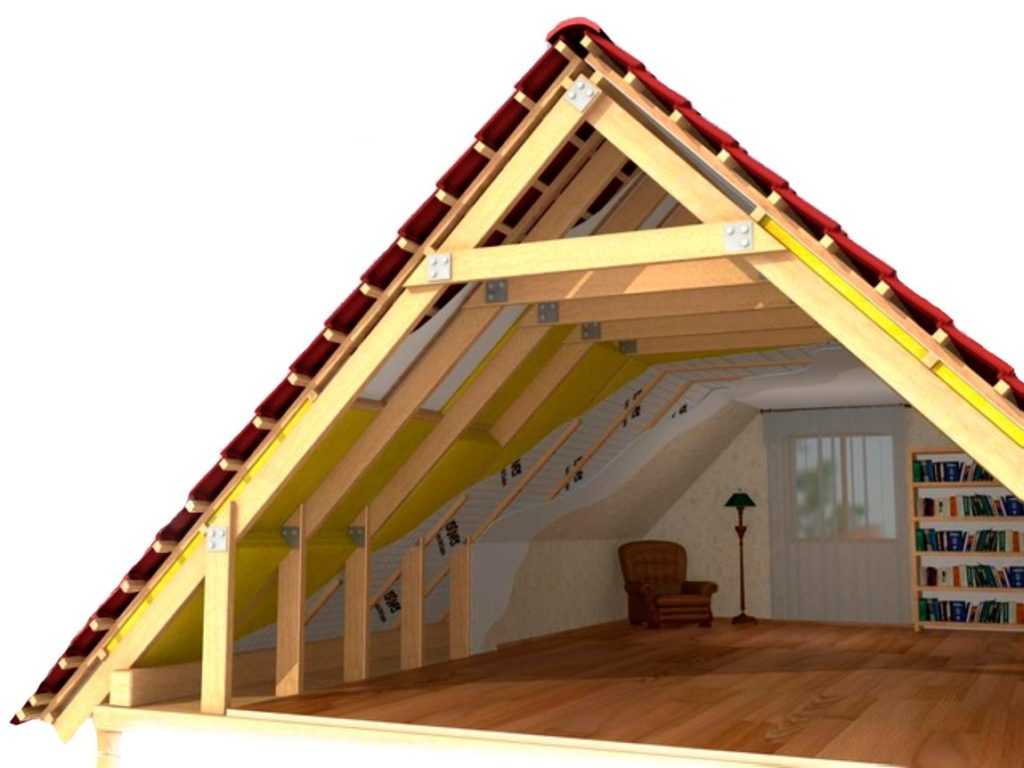

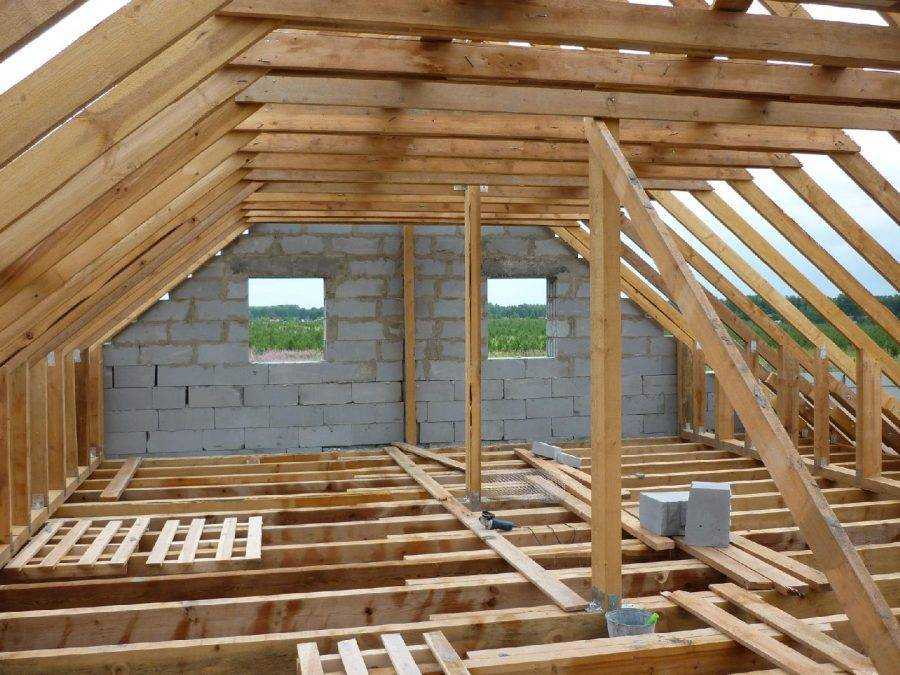

Устройство и элементы двускатной крыши

Двускатная крыша состоит из двух наклонных плоскостей, называемых скатами, соединенных в районе конька и расположенных под углом друг к другу. Этот угол называется углом наклона кровли, от него зависят функциональность, механические характеристики крыши и выбор кровельного покрытия. С торцевых сторон скаты образуют треугольники. Они называется фронтонами крыши.

«Скелет» крыши, ее остов, состоит из следующих элементов:

Мауэрлат – опорный брус, уложенный на верхнюю часть противоположных стен строения и передающий нагрузку от крыши на стены дома. На мауэрлат опираются балки перекрытия либо стропильные ноги – это зависит от типа крыши. Роль мауэрлата в деревянном доме обычно играет верхний венец сруба, в каменном строении мауэрлат крепят к верхнему ряду кладки с помощью анкерных болтов. Материал, применяемый для мауэрлата – брус из сухой древесины хвойных пород сечением 100х100 мм или 150х150 мм.
Стропильные ноги предназначены для формирования «треугольника» крыши – они устанавливаются попарно с обеих сторон крыши и соединяются в районе конька, образуя стропильную систему. Стропила формируют основной контур крыши, шаг их установки зависит от геометрических размеров и вида кровельного покрытия, а также от расчетной снеговой и ветровой нагрузки. Обычно он находится в диапазоне 60-120 см. Материал – обрезная доска толщиной не менее 50 мм, хвойных пород. Для увеличения прочности доску кладут на торец.
Стойки – опоры, предназначенные для поддержания стропильной системы. Стойки устанавливают вертикально в области конька, при ширине крыши более 8 метров устанавливают также в промежутке между коньком и карнизом. Их выполняют из бруса 100х100ммили150х150 мм.
Прогоны – горизонтально уложенный брус, предназначенный для поддержки стропильной системы. Прогоны опираются на стойки и идут параллельно мауэрлату. Материал – брус 100х100 мм или 150х150 мм.
Затяжка – брус, уложенный горизонтально перпендикулярно мауэрлату. Его назначение – скрепление стропильных ног, затяжка не позволяет конструкции расходиться в разные стороны. Сечение бруса такое же, как у мауэрлата.
Лежень – горизонтальный опорный брус, расположенный на внутренней несущей стене. На него устанавливают стойки, поддерживающие стропильную систему. Материал – брус 100х100 мм или 150х150 мм.
Подкосы – наклонные опоры, устанавливаемые под определенным углом к стропилам и соединяющие стропильную систему в ферму – жесткую конструкцию, способную выдерживать значительные нагрузки. Подкосы устанавливают на затяжку или лежень и выполняют из доски 50х150 мм или 100х150 мм.
Обрешетка крыши – система из досок или бруска, а иногда из фанеры, на которую укладывают кровельное покрытие выбранного типа. Конструкция обрешетки и ее шаг зависят от жесткости кровельного покрытия.

Элементы двускатной крыши

Наличие тех или иных элементов в «скелете» крыши зависит от ее типа и геометрических размеров. Стропильная система двускатной крыши бывает двух типов: наслонная и висячая. Стропила наслонного типа опираются верхним концом на коньковый брус, или прогон, уложенный на стойку, а нижним – на мауэрлат. В деревянных строениях соединение стропил и мауэрлата выполняют скользящим, чтобы избежать деформации крыши при усадке дома. Висячие стропила опираются в верхней части друг на друга, а в нижней – на балки перекрытия или затяжку. Для придания дополнительной жесткости стропильную ферму стягивают ригелем и устанавливают подкосы.

Варианты крыш с наслонными и висячими стропилами

Строительство двухскатной крыши пошагово

Монтаж мауэрлата двухскатной крыши

Мауэрлат принимает на себя всю нагрузку от крыши и передает ее на стены, поэтому в качестве мауэрлата выбирают достаточно толстый и крепки брус. Толщину выбирают исходя из толщины стены, на которую он опирается. Как правило толщину мауэрлатного бруса стремятся выбрать равной или приближенной к толщине стены.

Укладывать мауэрлат необходимо заподлицо с внешней частью стены, прочно соединив их вместе. Для соединения мауэрлата со стеной еще на этапе возведения стен закладываются (заливаются в армопояс) анкерные болты или проволока. Если в качестве крепежа используется проволока, то после укладки бруса он крепко обвязывается этой проволокой вокруг и остается в таком виде крепко закрепленной. В случае, если в стену были замурованы анкерные болты, в мауэрлате предварительно сверлятся сквозные отверстия, которыми брус насаживается на болты и затягивается сверху гайками с широкими шайбами.

Важно также не забыть уложить слой гидроизоляционного материала в виде прокладки между стеной и мауэрлатом. В качестве гидроизоляции, как правило, используется рубероид или подобные материалы

Подробнее о закреплении мауэрата рассказано в данном видео

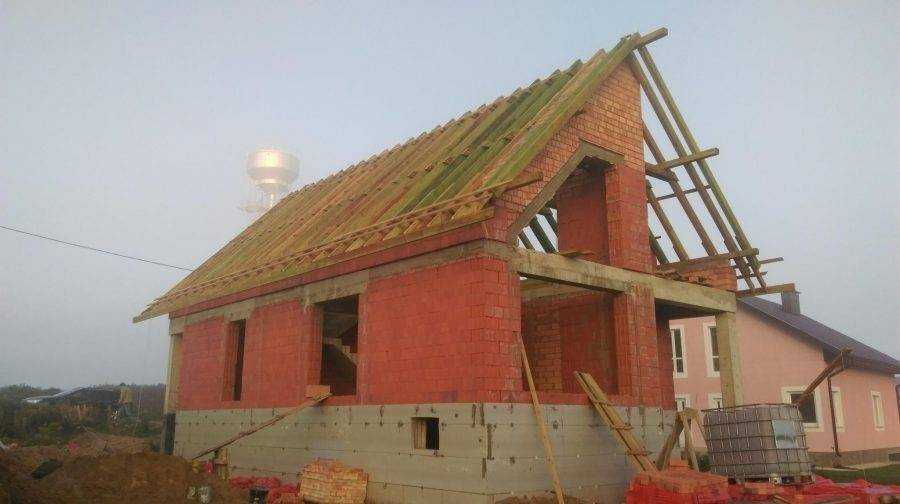

Установка стропил двухскатной крыши

После того как подготовлено основание, приступают к сборке стропильной системы двухскатной крыши. Монтаж стропил можно выполнить несколькими способами: устанавливать стропила сразу на крыше или некоторые элементы конструкции выполнить на земле, а затем поднять с помощью специального оборудования в место установки. Правильно выставить стропила на двухскатную крышу своими руками без помощи напарника достаточно проблематично, поэтому лучше воспользоваться помощью, чтобы не ошибиться и не свести на нет все усилия.

Чтобы проще было крепить брусья, на каждой стене стоит разметить точки крепления и соединить противоположные стены балками (лежнями), на которые будут установлены стойки для подпорки стропил. На стойки устанавливается коньковый брус, который является направляющим для установки стропильной системы. Для того чтобы соединить стропила максимально точно, чтобы весь скелет из стропил был одинаковый, пользуются шаблонами. Так вы сможете избежать провалов и перекосов в кровле.

После установки конькового бруса приступают к самой ответственной части – монтажу стропил (уже скрепленных между собой или отдельно)

При этом важно постоянно следить за уровнем и ровностью установки. Крепят стропила между собой, как правило, на гвозди или при помощи железных скоб

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже

Распространенные схемы выставления стропил на двухскатную крышу и их крепления друг с другом показаны на рисунке ниже.

После выполнения каркаса крыши требуется выполнить установку вспомогательных крепежей для улучшения жесткости кровли. Для этого устанавливают подкосы и средние коньки.

Предлагаем вам посмотреть видео, в котором наглядно показана установка стропил своими руками для двухскатной кровли.

Обрешетка двухскатной крыши

Обрешетка двухскатной крыши в простейшем случае представляет собой монтаж поперечных досок на стропила для укладки на нее кровельного материала. Но, как правило, современная кровля представляет собой более сложный пирог из различных слоев.

После установки обрешетки крыша накрывается слоем гидроизоляции, слои которой монтируются с напуском друг на друга, а стыки скрепляются скотчем.

Следующим шагом идет закрепление контробрешетки – планок, закрепляемых под углом 90 градусов к основной обрешетке. Это нужно для обеспечения вентилируемого зазора в пироге кровли для избавления от влаги.

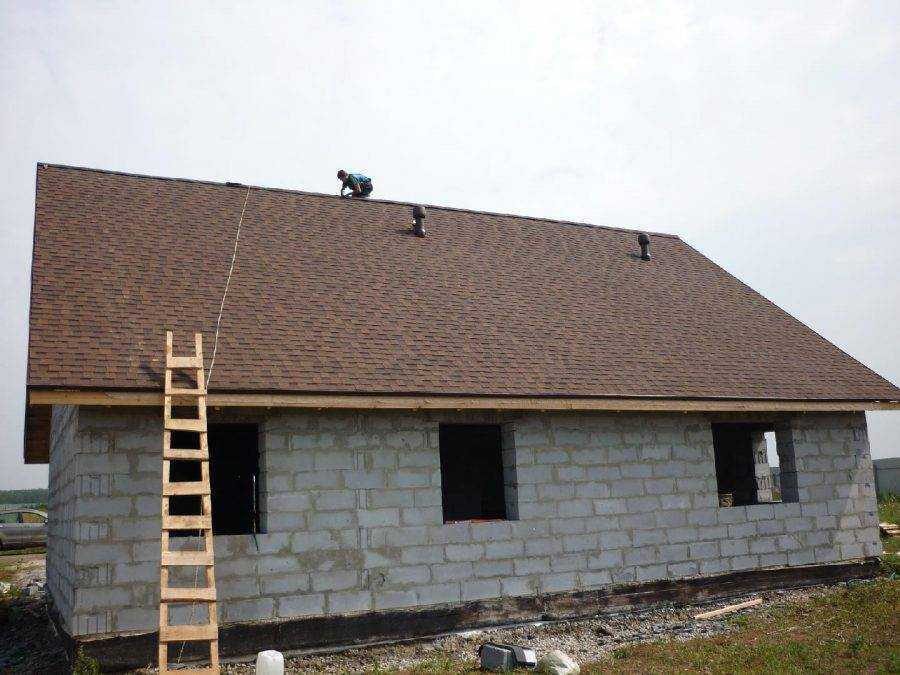

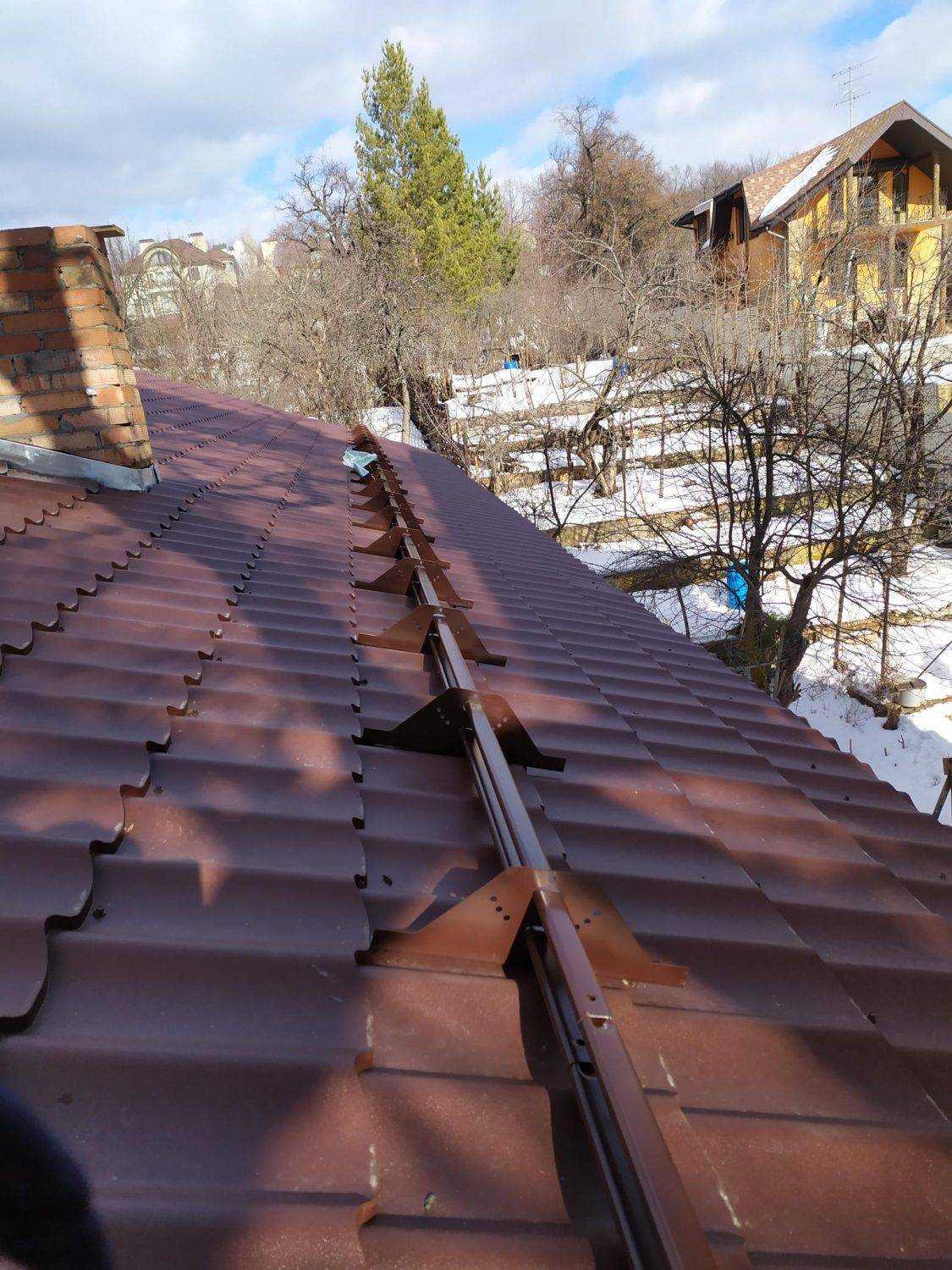

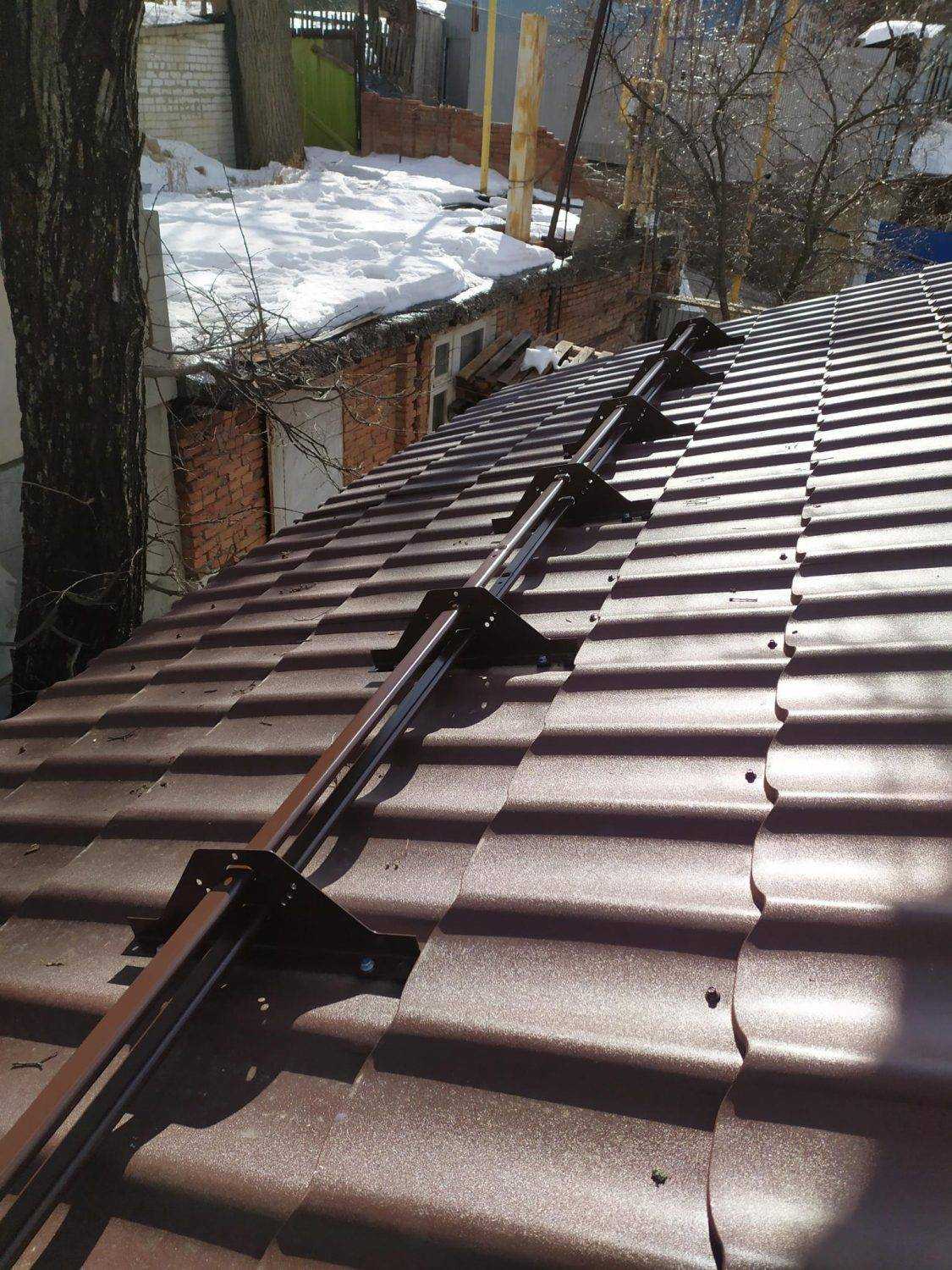

На заключительном этапе монтажа двухскатной крыши производят укладку кровельного покрытия, выбор которого, как было сказано в начале статьи, зависит как от нескольких факторов, включая финансовую составляющую

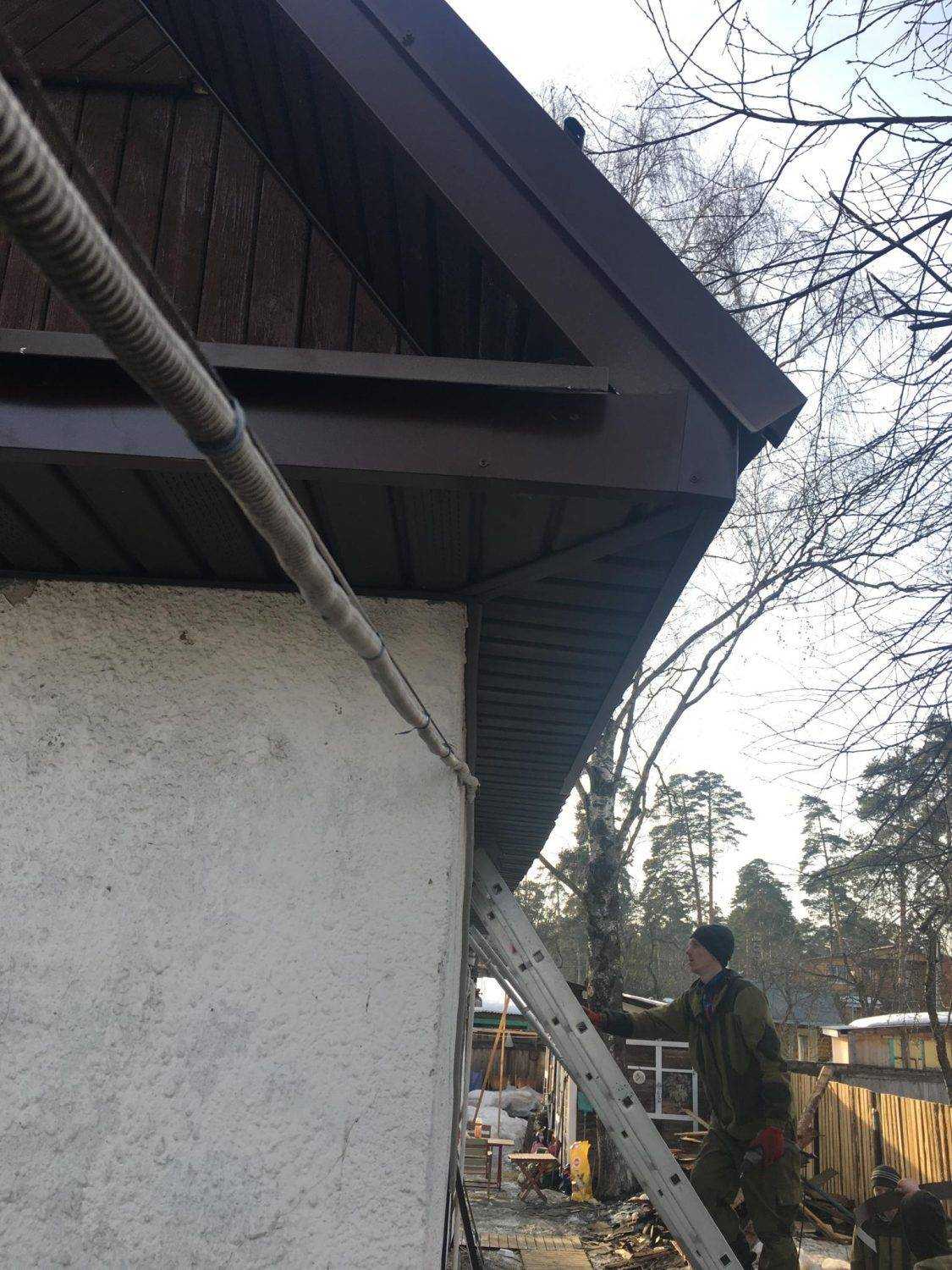

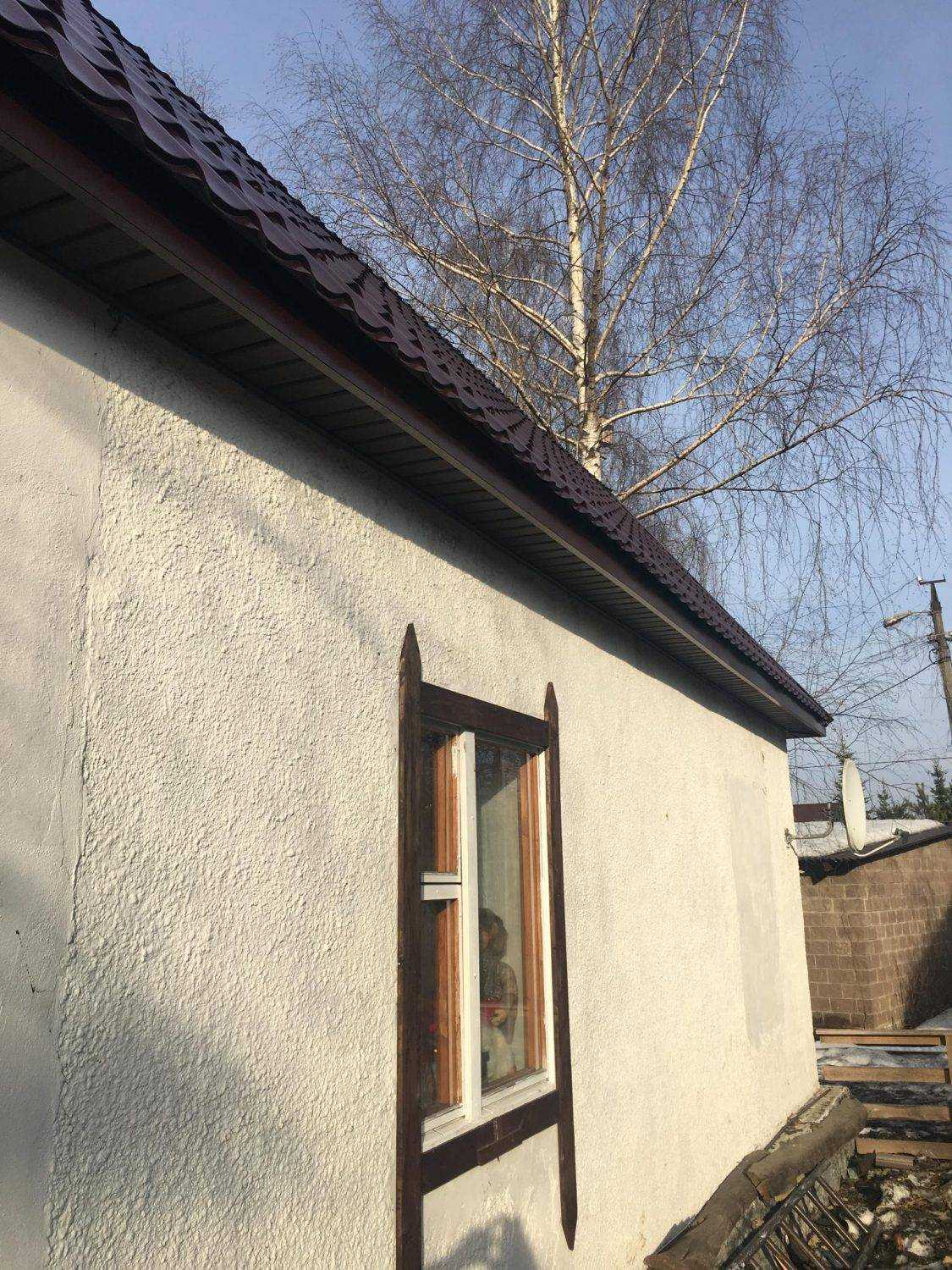

Внешние работы по установке крыши заканчиваются подшивкой карнизов и обустройством фронтонов, если они не являются частью стен. После этого переходят к внутренним отделочным работам и утеплению крыши, если в этом есть необходимость. Подробно об утеплении кровли мы поговорим в следующих статьях.

Стоит отметить, что построить двухскатную крышу своими руками не так сложно, главное правильно произвести расчеты и пошагово следовать пунктам инструкции, чтобы не упустить важных моментов при монтаже.

Краткая видеоинструкция по устройству двухскатной крыши представлена на видео:
