Вентиляция в подвале

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

В нашем случае всем условиям удовлетворяет круглый воздуховод диаметром 160 мм или прямоугольный 100х200 мм. Рекомендуется сделать запас 10-15%. Значит, выбираем трубу следующего диаметра (180 мм) или коробчатый воздуховод 150х150 мм. Приточные и вытяжные каналы должны иметь одинаковое сечение, чтобы не создавать дополнительное избыточное давление (или разрежение) в подвале.

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

• дерева;
• асбоцемента;
• пластмассы;
• металла.

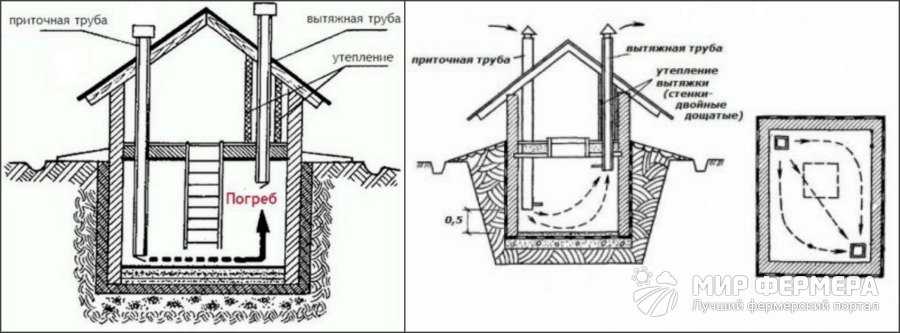

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

Рекомендуем ознакомиться: Устройство правильной системы вентиляции в частном доме

1. Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
2. Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
3. Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Вытяжная вентиляция подвала дома

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха. В отношении обустройства проветривания подвала дома действуют следующие правила:

В отношении обустройства проветривания подвала дома действуют следующие правила:

1. Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
2. Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
3. Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
4. Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Как сделать естественную вентиляцию погреба

Сеть проектируется и формируется на этапе строительства объекта – это проще, чем устанавливать воздуховоды в готовое строение. Но иногда хозяева вносят коррективы в дом, и подвал расширяется, требует новых сетей. Тут придется работать с готовой коробкой.

Несколько советов от профессионалов:

• При монтаже системы в погреб, который стоит отдельно, отверстие делают в потолке. В дырку выводится воздуховод, затем фиксируется.
• Монтаж сети в погребе под жилыми помещениями имеет особенности. Труба вытяжки встраивается в зону прохода общедомовой шахты или канала. Этот канал обязательно должен выходить на улицу.
• Приточный продух формируется в верхней части подвала или погреба. Если это отдельное строение, труба выводится наружу ниже уровня вытяжного канала.
• Наружные отверстия вентканалов закрываются решетками и грибками. Первые – для защиты от насекомых, вторые – от дождя, снега.

Расчет диаметра воздуховодов и система их установки

Мастера советуют придерживаться простой формулы – на 1 м2 подвала надо 26 см2 сечения. Выходит, что на каждый сантиметр диаметра трубы приходится 13 см2 сечения. Расчет такой: (S погреба х 26)/13. Пример: площадь погреба 8 м2, расчет (8 х 26)/13 = 16 см. Трубу покупают диаметром в 16 см.

Схема установки различается по количеству труб. Рекомендуется применять два воздуховода одинакового размера. Это гарантирует поддержание оптимального уровня циркуляции воздуха. Если нужно ускорить отток, на вытяжку монтируется труба большего размера.

Располагать воздуховоды надо подальше друг от друга и с минимальным количеством поворотов на протяжении сети. Чем больше изгибов, поворотов, тем сильнее гидравлическое сопротивление потокам воздуха. Вентиляция в этом случае будет работать с низкой эффективностью.

Выбор материала воздуховодов

Продумывая, как сделать вентиляцию в погребе своими руками, хозяину надо выбрать материал для воздуховодов.

В продаже есть следующие виды изделий:

1. Асбестоцемент. Плюсы – прочность к температурным колебаниям, стойкость к коррозии, длительный срок службы. Такие трубы имеют длину, достаточную для монтажа воздуховодов без сварки. Минусы – массивность, хрупкость.
2. Оцинкованный металл. Малый вес, невысокая стоимость, простота монтажа и стойкость к ржавлению – плюсы. Минус – любая царапина приведет к появлению дырок.
3. Пластик. Прочные и практичные изделия с гладкими внутренними стенками гарантируют хорошую проходимость воздуха. ПВХ воздуховоды не ржавеют, их не надо чистить, служат больше 20 лет и стоят недорого. К тому же легкий вес и возможность выбора любой длины помогают выполнить монтаж в одиночку.

Необходимые комплектующие

Мастеру потребуется следующий набор:

• воздуховоды;
• соединительные элементы;
• герметик;
• решетка;
• грибки.

В зависимости от степени автоматизации, пригодятся канальные вентиляторы, сплит-системы, осушители, гигрометры и датчики. Цена конструкции зависит от оснащенности и доходит до нескольких сотен тысяч рублей.

Этапы работы по монтажу вентиляции

После того как выбрана схема вентиляции погреба, готовы все детали, можно приступать к формированию конструкции:

1. В отдельно стоящем строении в потолке сделать дырку. Через нее спустить трубу воздуховода. Закрепить под потолком на расстоянии от поверхности в 15 см. На улице вытяжку поднять на 150 см над грунтом или крышей погреба.
2. В противоположном углу сделать второе отверстие в потолке или стене. Установить приточный воздуховод, конец которого опустить к полу. Размещение не ниже 20 см и не выше 50 см от пола.
3. Приточная труба на улице не должна быть высокой, хватит 25 см. Чем ниже располагается заборное отверстие приточной вентиляции, тем выше разница давления на выходе и входе. Разность давления влияет на тягу и интенсивность воздухообмена.
4. При выводе трубы через стену на ее конец надевают дефлектор или решетку.

1. На трубы внутри погреба устанавливают заслонки. Пластины помогают регулировать силу воздушных потоков. Открывая заслонку, пользователь получает мощный приток и вытяжку, закрывая – снижает скорость транспортировки воздуха.

После сборки систему тестируют. Приточная труба проверяется листом бумаги – приложить, проследить. Если колышется, приток есть, система работает. Вытяжка проверяется пламенем свечи или дымом пакли – поднести к трубе, проследить за направлением пламени или дыма.

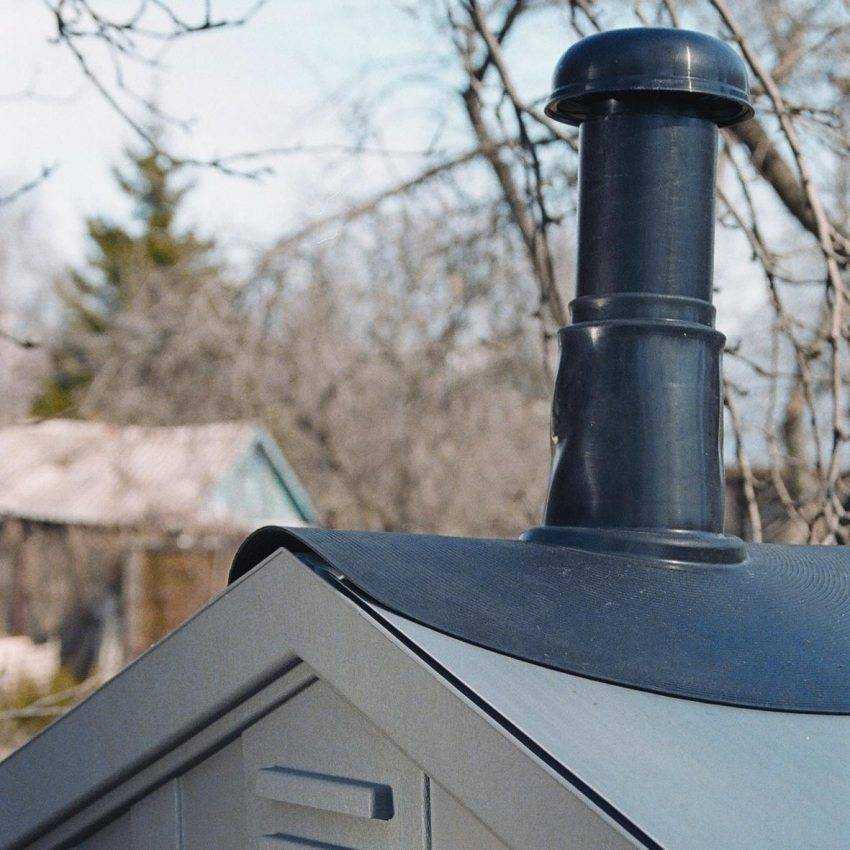

Наружные отводы закрываются решеткой, грибками. Иногда применяют дефлекторы или рекуператоры. Если хозяин знает, что летом потребуется установка вентиляторов, трубы выбирают с расчетом диаметра прибора.

Когда и как закрывать погреб на зиму

Сроки, когда нужно закрывать погреб на зиму, зависят от климатических и погодных условий. Если закрыть подвал рано, когда температура в нем +8…+10 градусов, то это скажется не лучшим образом на сохранности. Овощи, а особенно картофель, начнут прорастать. Активизируются гнилостные бактерии, грибы и быстро погубят выращенный трудами урожай. Но и запоздать нельзя, чтобы мороз не добрался до припасов.

Закрывать погреб нужно, когда температура на уровне картофельного бурта или ящика с овощами опустится до +2…+3 градуса, а на улице устойчиво ниже нуля.

Утеплять лаз или дверь в погреб тоже следует ориентируясь на климат. В регионах с мягкими зимами может быть достаточно плотной двери. Но в средней полосе и северных областях потребуется качественное укрытие. С использованием утепляющих материалов. Можно накрывать погребной лаз камышитовыми матами.

Какие трубы для вентиляции в погребе лучше

Если сначала был сделан погреб, а только потом устанавливается устройство вытяжки в погребе, то для начала необходимо проделать отверстие соответствующего размера. После этого, установить трубу на необходимом расстоянии от потолка.

Герметично заделайте все зазоры труб вентиляции погреба

Если погреб строится под домом, то вытяжку можно установить в дымоход камина. Таким образом, разница в температуре будет увеличивать выход вентилируемого воздуха.

Если вытяжка выходит на улицу, то она должна быть намного выше приточной трубы.

Сейчас имеется довольно большой сортимент вентиляционных труб, но чаще всего применяются асбоцементные или полиэтиленовые. Асбоцементные из — за состава намного тяжелее полиэтиленовых, но и те и другие одинаково долговечные. При установке полиэтиленовых труб возможно понадобится их сварить, это может получиться не у всех. Поэтому чаще всего для установки полиэтиленовых труб приглашают специалиста, который сделает эту работу.

Как прочистить трубы вентиляции погреба? – именно с таким вопросом сталкивается большинство людей. Это довольно просто сделать своими руками. Это делается при помощи воздушного потока. Из инструмента понадобится:

• компрессор;
• пистолет для продувки.

В трубу подается струя сжатого воздуха. Сначала выдует мелкие загрязнения и пыль, а затем вывалятся и крупные куски грязи. Второй способ почистить вентиляцию – механический. Для его осуществления понадобится ершик и проволока для прочистки канализационных систем. На проволоку крепят ерш и счищают грязь.

Система с одной трубой применима только для небольших помещений, так как для хранилищ большой площади такого притока воздуха будет недостаточно для поддержки оптимальной температуры и влажности.

Оборудование

Для монтажа такой вытяжки понадобится труба, которую разрезают на две части и вставляют в заранее подготовленные каналы. Кроме того, вам понадобятся заслонки или козырьки, чтобы можно было самостоятельно контролировать отвод теплого воздуха и поступление свежего (рисунок 2).

Как правило, в качестве вытяжных каналов используют изделия диаметров 14 см. однако, если вы опасаетесь, что такой вытяжки будет недостаточно, вы можете подобрать модели большего диаметра.

При выборе необходимо учитывать площадь помещения. От этого будет зависеть не только диаметр самих труб, но и их количество. Так, для небольших подвалов достаточно одной или двух, а для больших хранилищ потребуется обустройство более обширной вентиляционной системы.

Если вы выбрали проветривание с помощью одного канала, вам следует учесть, что в подвале все равно придется обустраивать два воздуховода. Но, в отличие от приточно-вытяжной системы, их обустраивают не в противоположных частях помещения, а параллельно друг другу.

Рисунок 2. Схема проветривания с одним каналом

Принудительная система с двумя трубами считается более практичной и удобной. Несмотря на то, что для ее обустройства потребуется больше усилий, готовая конструкция будет успешно функционировать практически без участия человека. Все, что вам потребуется, это периодически проверять тягу.

Рассмотрим детальнее, как правильно обустроить такую вытяжку в домашнем погребе своими руками (рисунок 3).

Оборудование

Существует несколько способов обеспечения принудительной вентиляции с помощью двух труб. Самый простой – это установить в противоположных углах помещения каналы одинакового диаметра. При этом их следует устанавливать на разном уровне, чтобы теплый воздух эффективно выводился из помещения, а прохладный равномерно поступал внутрь.

Чтобы микроклимат в погребе был стабильным в любое время года, необходимо не только правильно провести монтаж системы, но и подобрать подходящие для этой цели трубы.

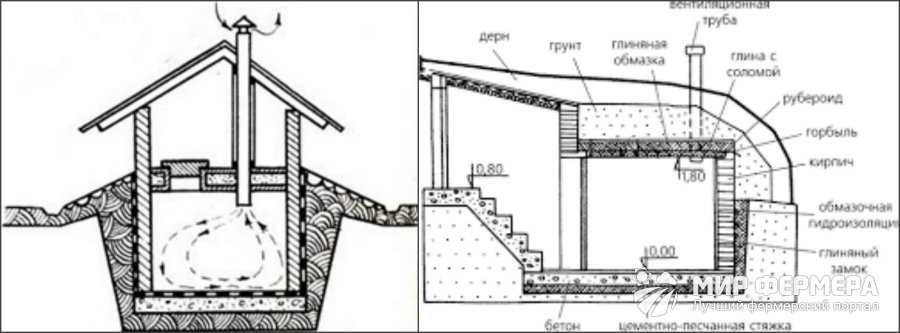

Рисунок 3. Принцип работы вытяжки с двумя каналами

В большинстве случаев погреба в приусадебных хозяйствах являются небольшими, и для них вполне достаточно нескольких труб диаметров 10-14 см. Однако, при расчете их количества следует руководствоваться площадью хранилища. Для небольших помещений (около 6 квадратных метров), будет достаточно одной приточной и одной вытяжной.

Современный рынок строительных материалов предоставляет широкий выбор труб, которые можно использовать в качестве вентиляционных каналов. При выборе чаще всего руководствуются личными предпочтениями и финансовыми возможностями.

В последнее время большинство владельцев погребов выбирают трубы ПВХ или цементные изделия. Это объясняется тем, что такие трубы стоят сравнительно недорого, легко монтируются, но при этом обладают устойчивостью к грибкам и отличаются длительным сроком эксплуатации.

Виды вентиляционных систем их плюсы и минусы

Суть работы вытяжной системы — налаженное движение воздуха. Так, отработанные пары, в которых много вредных примесей удаляются из помещения, взамен приходит чистый воздух. Очевидно, что для этого нужно использовать две трубы, для входа и для выхода.

Решая, как сделать устройство вентиляции в погребе гаража, стоит учесть площадь помещения.

1. Если гараж небольшой, до 50 кв. м., соответственно подвал будет маленьким. К нему лучше соорудить естественную вентиляцию.
2. Соответственно, под большим гаражом подвальное помещение будет нуждаться в принудительной вентиляции.

В зависимости от размера погреба выбирают разрез приточного и вытяжного отверстия.

Естественная

Естественную вентиляционную систему легко соорудить, она без сложных механизмов, работает автономно.

1. Для этого нужно прикрепить две трубы, с помощью одной из которых будет удалятся отработанный воздух, а благодаря другой — будет помещение наполнятся свежим воздухом.
2. Вытяжная труба должна стоять как можно выше, тогда естественная вентиляция будет отлично работать.
3. Если в погребе установлена вытяжка, то делают только входную трубу. Воздух будет также поступать и через вход в подвал, когда в него будут заходить.

Преимуществом использования естественной вентиляции является:

• отсутствие шума при монтажных работах;
• нет необходимости тратить дополнительные средства;
• небольшой вес.

Для естественной вентиляции свойственно промерзание и нехватка свежего воздуха в жаркое время. Потому это стоит принимать в учет при частой работе автомобиля в гараже.

1. Главным минусом в работе является нестабильность системы. Летом воздухообмен может остановиться. Зимой в трубах появляется иней, что приводит к закупорке отверстия. Чтобы такого не происходило, стоит установить вентиляторы на лето, а в холодную погоду организовывают утепление.
2. Также недостатком является отсутствие фильтров, в результате чего из вне могут поступать вредные вещества.
3. Естественную вентиляцию невозможно отрегулировать, нагреть или охладить воздух.

Естественная вентиляция.

Принудительная

Суть работы принудительной вентиляции в том, чтобы нагнетать внутри помещения воздух, который заранее фильтруется, прогревается или охлаждается. Благодаря такой системе в погребе будет отличный микроклимат, невзирая на погоду. В трубы могут устанавливать турбины или вентиляторы.

Плюсами в работе принудительной вентиляции является:

• возможность нагревать и охлаждать воздух;
• очищение воздушных масс;
• создание необходимого микроклимата в помещении.

Между тем для эффективной работы необходимо постоянное энергосбережение.

1. Для нее покупают дорогое оборудование.
2. Также минусом установки принудительной вентиляции является сложность монтажа и ремонтных работ.

Чтобы проверить насколько хорош работает вентиляционная система, к ветканалу подносят зажженную свечу или спичку. Если пламя склоняется в сторону отверстия, то все работает отлично.

Принудительная вентиляция.

Комбинированная вентиляция

Комбинированный вариант отлично выполняет воздухообмен, при этом экономит средства на расходах приточного вентилятора. Для этого внутри вытяжного канала устанавливают вентиляционный механизм, который совместно с естественным выполняет циркуляцию воздуха.

1. Чтобы подключить вентилятор нужно провести кабель электропитания, который заблаговременно хорошо изолируют.
2. Комбинированная система работает благодаря оттоку отработанного воздуха, усиливается тяга, и в результате чего приточного воздуха поступает больше.

Преимуществом использования комбинированной вентиляции является:

• отличные показатели вентилируемого помещения;
• усиление вывода застоявшегося воздуха;
• возможность установить временные интервалы работы вентилятора (при условии установки таймера);
• простота установки системы.

Среди недостатков выделяют растраты на электричество и вытяжное оборудование.

Схема принудительной вентиляции.

Как сделать правильно: пошаговая инструкция

Самостоятельный монтаж вентиляционных труб своими руками начинается с подготовки необходимых расходных материалов, определения способа воздухообмена.

Оборудование и материалы

Для обустройства понадобятся:

• асбестовые, пластиковые или оцинкованные трубы одинакового диаметра;
• лист металла или решётка.

Важно
Для подвала с повышенной влажностью допустимо использование трубы большего диаметра для вытяжки.

Из инструментов нужны:

• болгарка;
• перфоратор;
• крепёжные элементы;
• герметик или штукатурная смесь.

Если планируется установка принудительной вентиляции, запасаются вентилятором.

Монтаж системы

Подготовив материалы, инструменты, приступают к монтажу:

1. Перфоратором сверлят сквозные отверстия в стене, расположенные противоположно друг другу. Одно на 10–15 см ниже потолка для вытяжки, а для подачи воздуха — на 15–20 см выше пола.
2. В проёмы вставляют трубы, закрепляют, зазор между трубой и стеной замазывают герметиком или штукатуркой.
3. Вытяжную трубу выводят над поверхностью крыши или земли на расстоянии не менее полуметра. Чем выше труба, тем эффективнее вентиляция.
4. Приточную трубу также выводят наружу.
5. На верхнюю трубу надевают козырёк, изготовленный из металлического листа, чтобы вода не попала в подвал.
6. Нижнюю трубу закрывают мелкой решёткой для предотвращения проникновения грызунов внутрь погреба.
7. Часть трубы, находящейся на улице, утепляют, так как зимой скопившийся конденсат превратится в лёд и снизит тягу.
8. Воздуховод оснащается заслонками для регулировки поступающего и отводящего воздуха.

Совет
Вытяжное отверстие, расположенное на крыше, находится выше приточного. Оптимальное расстояние для приточного выхода — 20–25 см от поверхности земли.

Предлагаем к просмотру видео о том, как произвести монтаж вентиляционной трубы в погребе:

На нашем сайте вы также найдете рекомендации о том, как грамотно обустроить вентиляцию в ванной и на кухне.

Естественная вентиляция

Самым простым способом обеспечить в подвале оптимальную температуру и приток свежего воздуха является монтаж естественной вентиляции.

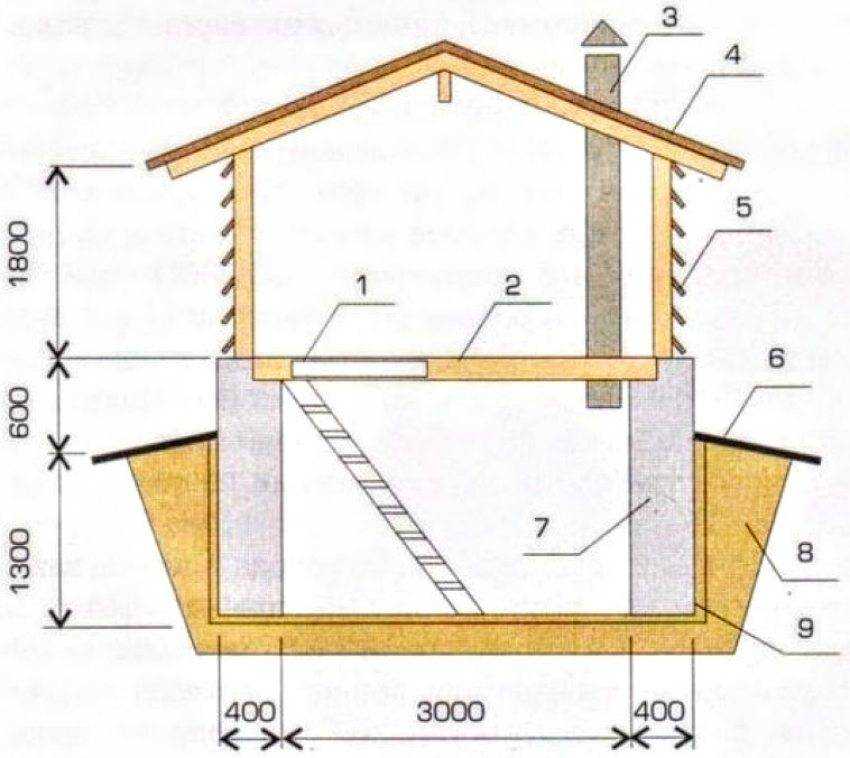

Погреб заглубленный на 1,3 м: 1 — люк в погреб; 2 — утепленное перекрытие; 3 — вентиляция; 4 — надстройка; 5 — жалюзийная решетка; 6 — отмостка; 7 — бутобетонная стенка; 8 — глиняный замок; 9 — битумная замазка

При обустройстве правильной вентиляции погреба естественным путем вы получите следующие преимущества:

1. Невысокая стоимость конструкции. При монтаже естественной вентиляции вы тратитесь только на строительные материалы, которых для нее нужно не так уж много.
2. Возможность монтажа системы не только в процессе строительства подвала, но и после его завершения.
3. Простота монтажа. На то, чтобы создать в подземном хранилище систему естественной циркуляции воздуха, не нужно большого количества времени и усилий.

К недостаткам такой системы вентиляции в погребе можно отнести то, что с ее помощью не получится четко регулировать температурный режим. Кроме того, если снаружи будет такая же температура, как и в подвале, то циркуляция воздуха просто не будет происходить.

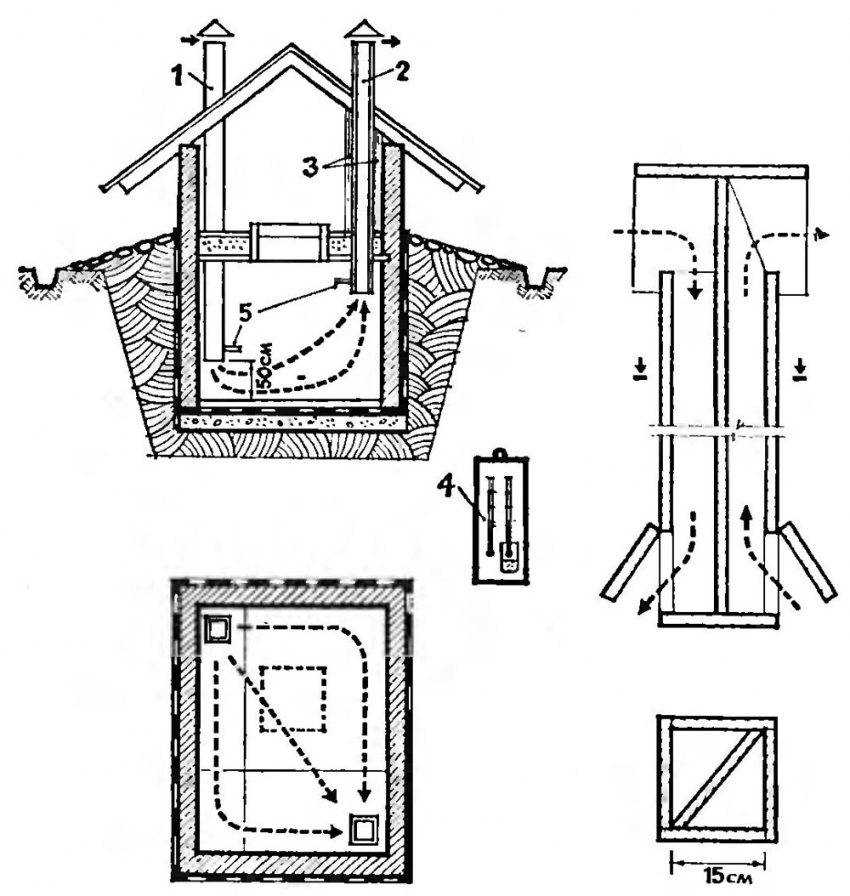

Правильное устройство вентиляции: 1 — приточная труба; 2 — вытяжная труба; 3 — утепление вытяжной трубы; 4 — психрометр и термометр для контроля температуры и влажности; 5 — регулировочные задвижки

Установка системы естественной вентиляции

Для того чтобы воздух в подвале циркулировал естественным путем, понадобятся две трубы. Материал труб может быть различным, в последнее время часто используются трубы из ПВХ – они недорогие, легкие и долговечные. Также вентиляционные трубы могут быть металлическими, пластиковыми и даже железобетонными. Сечение труб выбирается в зависимости от объема хранилища. К примеру, оптимальное сечение вентиляционной трубы в подвале площадью 6-8 м² – 120х120 мм.

Если вы собираетесь делать вытяжку в погребе с одной трубой, то ее сечение должно быть больше. Например, для того же подвала на 6-8 м² оно начинается от 150 мм. Использование только одной трубы возможно в случаях с небольшими хранилищами. При таком варианте конструкции в одной трубе располагаются сразу два канала – приточный и вытяжной. Каждый из них оснащается собственной заслонкой, при помощи которой регулируется интенсивность притока и оттока воздуха.

При монтаже естественной вытяжки в погребе своими руками нужно учитывать ряд нюансов:

• чем выше расположено отверстие вытяжной трубы, тем больше эффективность циркуляции воздуха в системе;
• внешние выходы труб необходимо закрывать специальными козырьками, иначе в них будет попадать дождевая вода или снег;

Козырек вентиляционной трубы погреба

• чем меньше поворотов и изгибов у труб, тем лучше будет осуществляться вентиляция;
• обе трубы должны быть одинакового диаметра.

Естественная вентиляция для небольших хранилищ является простым и эффективным вариантом вытяжки в погребе. Как сделать такую же эффективную систему для большого хранилища? В этом случае не обойтись без принудительного нагнетания воздуха.
