Электросчетчик са4у-510

Срок службы прибора и межповерочный интервал

Технические характеристики электросчетчика Энергомера СЕ101

Для электрических счетчиков «Энергомера» срок службы определяется теми условиями, в которых они постоянно эксплуатируются. Этот показатель может существенно отличаться от параметра, заданного производителем в технических условиях (до 30 лет). Это отличие порой достигает половину указанного срока.

Через определенный временной промежуток, прошедший с запуска в эксплуатацию электросчетчика, служба поставщика обязана проводить поверку прибора. Межповерочный интервал для приборов марки СЕ 101, например, устанавливается в границах от 8 до 16 лет, в зависимости от года выпуска. Конкретная цифра обычно указывается производителем в паспорте трехфазного прибора учета.

Снятие показаний с электронных счетчиков

Приборы данного типа делятся на одно- , двух- и многотарифные. Первые учитывают использованную энергию круглосуточно по единой схеме. Вторые делят 24 часа на две фазы — дневную и ночную. У третьих определяется еще и пиковое время с завышенным тарифом.

Поскольку ассортимент электронных приборов широк, дать единую инструкцию по снятию с них показаний невозможно. К каждой модели прилагается руководство, в котором производитель обязан расписать принцип действий при расчете потребленной энергии.

«Меркурий» (200, 206, 230, 231, 233, 234)

У этих моделей одинаковый набор инструментов.

Управляют ими посредством 2 кнопок:

1. «Ввод». Служит для навигации по тарифам.
2. Отмеченная изображением кольца с указателем в виде стрелки. С ее помощью выбирают режим.

Сначала быстро нажимают на клавишу с кольцом — до появления черточки на табло. После этого появятся данные дневного расхода. Чтобы считать показания ночного и пикового, задействуют «Ввод».

Информация на дисплее содержит обозначение временной зоны и число с 2 знаками после запятой.

«Энергомера» (СЕ 101, СЕ 102, ЦЭ6803В)

У большинства счетчиков этой марки нет клавиш управления. На дисплее по очереди появляются показатели временных зон и сумма всех значений. Цикличность отображения составляет 10-15 секунд.

Просмотреть данные прошлых месяцев на «Энергомере» нельзя: сведения на табло выводятся только за текущий период.

Счетчики «Микрон»

Приборы этой марки оборудованы клавишей, при помощи которой можно выбрать нужный режим. Под табло нанесены обозначения временных зон. После выбора режима соответствующий номер тарифа отмечается на дисплее галочкой. Сюда же выводится показание.

Счетчик электроэнергии са4-и678

Еще на сайте: Способы обмана электросчетчиков.Юридическая консультация, советы по делам связанных с электроэнергией.Устройство, схемы, принцип действия электросчетчиковКак сэкономить на электроэнергииСхемы подключения к сети (включения) любых электросчетчиков. СОЛО-DIN Способы обмана электросчетчиков. СОЛО В01 Способы обмана электросчетчиков. СОЛО Способы обмана электросчетчиков. ЕС2726 Способы обмана электросчетчиков. ЦЭ2726 Способы обмана электросчетчиков. СО-ЭЭ6705 Способы обмана электросчетчиков. СО-ЭЭ6706 Способы обмана электросчетчиков. ЦЭ2727 Способы обмана электросчетчиков. ТРИО Способы обмана электросчетчиков. ТРИО Способы обмана электросчетчиков. Ф669М Способы обмана электросчетчиков. ИП СА3У-И670М; ИП СА3У-И670Д Способы обмана электросчетчиков. ИП СА4(У)-И672М Способы обмана электросчетчиков. ИП СР4У-И673М Способы обмана электросчетчиков.

Технические характеристики

Счетчик электроэнергии однофазный CE101-R5

Перед выбором конкретной модели счетчика Энергомера обязательно нужно ознакомиться с техническими характеристиками приобретаемого прибора. Электросчетчик СЕ 101, например, имеет следующие технические характеристики:

• Первый класс по точности.
• Количество предусмотренных тарифных зон – одна.
• Напряжение, на которое рассчитан счетчик – 230 Вольт (50 Гц).
• Допустимый прямой ток – 60 или 100 Ампер (в зависимости от модели).
• Мощность, потребляемая самим прибором от сети – 0,8 Ватт.
• Предел допустимых температур – от -40 до + 70 градусов.
• Вес – 0,495 кг.

Схема включения прибора в обслуживаемую электросеть – прямая, а по степени защищенности от пыли и влаги он относится к классу IP5.

МПИ счётчика электроэнергии – что это?

Многие владельцы недвижимости задаются вопросом: МПИ счётчика, что это и зачем проводить данную процедуру? МПИ – это межповерочный интервал, который проводится только аккредитованными организациями и требуется для того, чтобы определить исправность прибора.

Дело в том, что измерительное оборудование, в том числе и электросчётчики, со временем могут давать неточные показания. Поэтому завод-изготовитель к каждому прибору даёт паспорт, в котором указаны сроки проведения межповерочного интервала. В ходе такой процедуры специалисты выявляют годность или негодность оборудования при дальнейшей эксплуатации.

Если прибор энергоучёта проходит МПИ, то устанавливается новый срок следующей поверки. А сам счётчик может быть снова установлен и его показания будут приниматься в обслуживающей компании.

Счетчик СА4У-510 — Инструкция — Описание

Описание счетчика

Электрический счетчик СА4У-510 используется для подсчета активной электроэнергии на промышленных, производственных объектах, а так же применяется в бытовом пользовании. Электросчетчик трехфазный и используется в цепях из четырех проводов. Отсчетный механизм счетчика индукционный — вращение диска пропорционально мощности переменного тока. Табло счетчика — барабанное механическое и состоит из 6 разрядов (цифр). Материал корпуса счетчика выполнен из негорючего материала. Учет электричества ведется по одному тарифу.

Для защиты от остановки счетчика магнитом а так же всевозможных манипуляций для скрутки показаний на счетчике устанавливается стопор обратного хода, который будет крутить барабанный циферблат только в сторону увеличения. Стопора в стандартной сборке нет, он устанавливается при необходимости по требованию.

Для снятия показаний с счетчика СА4У-510 используются обычные правила съема и переписывания показаний для электросчетчиков с 1 тарифом. Записываем слева на право все цифры до запятой — в счетчике СА4У-510 — это 5 цифр. 6-я цифра которая идет после запятой и выделена красной рамкой означает десятые доли киловатт, которые учитывать не нужно.

Одной из модификаций электросчетчика является СА4У-510Т, которая оснащена фотоэлектронным адаптером а телеметрическим портом, что делает электросчетчик способным работать в автоматизированный системе (АСКУЭ).

Технические характеристики

• Класс точности регламентируется ГОСТ 6570-96 и соответствует классу — 2
• Температура окружающей среды при эксплуатации — от -20 до +50
• Номинальная частота сети 50 Гц
• Рабочая сила тока 3х5А
• Максимальный ток 125% от номинального
• Номинальное напряжение 2х220 Вольт
• Максимальное напряжение 380В
• Постоянная счетчика — 600 оборотов — 1 киловатт/час

Срок эксплуатации

Минимальный заявленный срок службы электросчетчика СА4У-510 — 32 года. Минимальный срок непрерывной работы счетчика до отказа — 37 500 часов или 4 года.

Схема подключения

Схема установки и подключения указана в паспорте прибора. СА4У-510 предназначен для трансформаторного типа включения.

Если вы хотите подробнее изучить характеристики счетчика, то прикладываем описание типа измерительного прибора ниже.

Описание типа СА4У-510

schetchik-info.ru

Проверка счетчика на дому без снятия

Модель СО 505 может производить расчёт активной электрической энергии в цепи с переменным током. Его начали производить около 40 лет назад, и он мгновенно полюбился людям за счет своей экономичности.

Чтобы своевременно отреагировать на такие явления, производится периодическая проверка состояния и правильности работы приборов.

Использование стиральных и посудомоечных машин, пароварок и миксеров значительно увеличивает нагрузку прибор учета, что приводит в дальнейшем к замыканиям и пожарам.

Благодаря элементной базе таких электросчетчиков, их срок годности практически неограничен, а кроме того, современная электронная начинка дает широкие возможности для автоматизации учета.

Прибор необходимо устанавливать только в сухом, хорошо проветриваемом месте, в котором охват температур меняется от 0 до +40 градусов по Цельсию, а влажность должна быть до 75%. Кроме того, в воздухе не должно быть никаких газов и агрессивных паров.

Это позволяет окупить довольно высокую стоимость прибора и пользоваться им в дальнейшем, экономя на оплате с помощью разделения тарифов. Несмотря на изначальную точность измерений, под воздействием некоторых факторов показатели могут значительно искажаться. Для подтверждения исправности следует регулярно проводить поверку приборов. Для подтверждения исправности прибор для учета электроэнергии необходимо регулярно подвергать поверкам, период времени между ними также указывается в технических документах.

Электросчетчики СО-ЭМОС — это модернизированные электросчетчики класса точности 2,5 в класс точности 2,0, предназначенные для установки только в Москве и Московской области для Энергосбыт Мосэнерго. На щитке счетного механизма должно быть обозначение «собственность Мосэнерго».

Что такое поверка электрических счётчиков

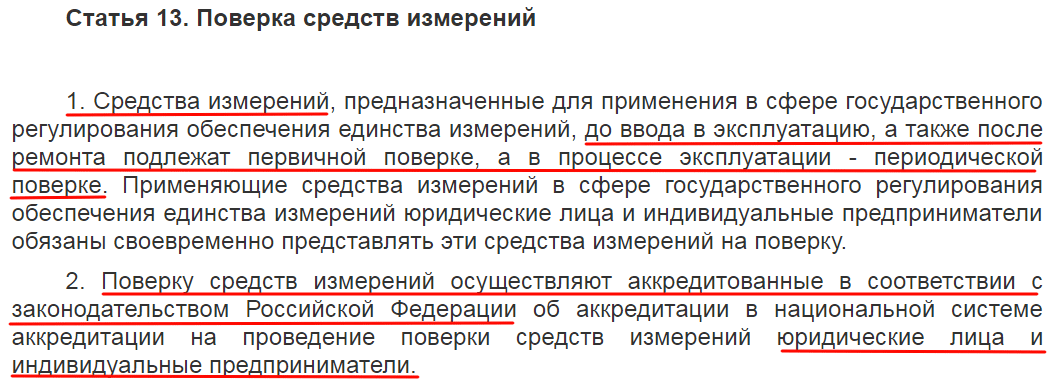

Федеральный закон РФ №102 (Об обеспечении единства измерений) и закон №261 (Об энергосбережении и о повышении энергетической эффективности, а также о внесении корректировок в отдельные законодательные акты Российской Федерации) говорят о том, что к работе допускаются только поверенные электросчетчики.

Поверка является обязательной процедурой, она подтверждает исправность измерительного прибора для осуществления учетных задач. Представляет собой сравнительный анализ показаний электрического счётчика с эталонном, имеющим меньшую погрешность. На основании полученных замеров, выполненных по методике поверки для конкретной модели прибора, определяют величину погрешности. В результате проведения процедуры выдаётся сертификат о поверке или сертификат о непригодности.

Процедура поверки заключается в следующем:

• Осмотр счетчика на предмет повреждений;
• Проверка прочности электроизоляции;
• Определение погрешностей в работе счетного механизма;
• Проверяют устройство на самоход;
• Поверка значения порога чувствительности.

Самостоятельно погрешность в работе прибора можно определить так:

Три стоваттные лампочки накаливания соединяются параллельно и подключаются к сети. Остальные источники потребления энергии отключаются. Секундомером фиксируется время, за которое диск делает пять вращений, или светодиод – 10 миганий.

Полученные данные заносятся в специальную формулу:

E = (P * T * A / 3600 – 1) * 100%

• P — мощность потребления, кВт;
• T — время одного вращения диска , сек;
• A — передаточное число (указано в паспорте или на корпусе счётчика) это количество оборотов диска на 1 кВт∙ч, имп/кВт∙ч
• Е — погрешность.

При отрицательном результате счетчик завышает показания. При положительном запаздывает. Допустимая погрешность составляет 2% в любую сторону. Если это показание выше, прибор нуждается в поверке.

Способы снятия показаний с трехфазных счетчиков

Устройства, рассчитанные на 380 В, делятся на 2 вида:

• прямого включения (электронные);
• электромеханические с трансформаторами.

С первыми нет никаких проблем: вся нужная информация выводится на дисплей, откуда и считывается пользователем.

Со старых счетчиков просто снять данные нельзя. Надо еще произвести небольшой расчет, умножив показания устройства на коэффициент трансформации. Параметры поправки указываются в документации на прибор.

Пользователю при составлении договора с поставщиком электроэнергии надо обязательно уточнить процедуру расчетов. Некоторые службы требуют указать коэффициент трансформации и показания устройства, а расчет выполняет сам оператор.

https://youtube.com/watch?v=CU85XMgp_EE%3F

Когда необходимо делать поверку

Подтверждение правильности функционирования индивидуального прибора учета электроэнергии требуется в следующих случаях:

• Истечение срока, который был установлен в результате предыдущей сверки.
• Нарушение целостности пломбы Госповерки. Это может свидетельствовать о вмешательстве в работу механизма. Следить за состоянием устройства – прямая обязанность собственника, но уполномоченные лица исполнителя коммунальных услуг также должны проводить проверку в установленные сроки.
• Обнаружение механических повреждений. Любые внешние дефекты могут оказывать влияние на функционирование счетчика электроэнергии.
• Утеря свидетельства о проведенной поверке. Если нет возможности получить дубликат, ИПУ признается нерабочим.
• Показания фиксируются не совсем корректно. Чтобы подтвердить наличие внутренних неисправностей устройства, требуется получить соответствующее заключение.

1. Первичная. Ее осуществляет завод-изготовитель. Именно она является точкой отсчета до нового измерения.
2. Периодическая. Выполняется, когда указанный срок заканчивается.
3. Внеочередная. Производится в особых ситуациях, требующих оценки работоспособности электросчетчика.

Если исполнитель коммунальных услуг сомневается в правильности функционирования ИПУ, то проводится поверка устройства сотрудником, имеющим соответствующий допуск.

Устройства «экономии» электроэнергии — k-r-m.ru

Последние новости Остановка счетчиков ЭКОНОМИЯ Вход/Регистрация Логин Пароль Запомнить меня

• Забыли пароль?
• Забыли логин?

Курсы доллара, евро и рубля по банкам Внешний вид счетчика может быть как с прозрачной так и непрозрачной крышкой, которая закрывает механизм. По этой причине отсутствует фото внешнего вида. Данная модель индукционного счетчика ничем не отличается от своих предшественников, она же по сей день еще применяется в энергосети для измерения потреблений. На фото можно рассмотреть конструкцию данного счетчика. Счетчик как бы разделен на две половины верхнюю и нижнюю. В верхней половине по сторонам диска установлены два магнита постоянных (ферритовых). В нижней половине установлены катушки.

Счетчик СО-5У — однофазный индукционный

Сегодня рассмотрим один из старый счетчиков, но достаточно надежных СО-5У. Данная модель электросчетчика ведет учет электричества в однофазных цепях переменного тока. Устанавливался для бытового пользования.

Описание счетчика

СО-5У — это однофазный индукционный прибор учета расходов электроэнергии. Счетчик ведет учет по одному тарифу (однотарифный). На передней панели размещен счетный механизм в виде вращающихся барабанов. Разрядность счетчика 5 цифр, разделенные между собой на 2 группы цифр левые 4 цифры — количество целых, правая цифры — доли киловатт.

Основные характеристики

• Класс точности прибора — 2,5
• Номинальное напряжение 127В
• Максимальное напряжение 220В
• Номинальный ток 5/10 А
• Максимальная сила тока 30 А
• Частота сети 50 Гц

Межповерочный интервал

Межповерочный интервал счетчика — 16 лет. Но так как класс точности прибора составляет 2,5 то при поверке счетчика вас попросят сменить электросчетчик, так по нынешним требованиям класс точности должен быть не больше 2-го. Поэтому заменить счетчик вам придется в любом случае. Для того чтобы узнать точные сроки поверки проверьте паспорт прибора в котором ставится отметка о предыдущих проверках счетчика.

Как снимать показания

Чтобы снять показания со счетчика, используем общие правила. Переписываем количество целых киловатт которые показаны на счетчике нарастающим итогом. В данном счетчике переписываем левую часть 4 цифры до запятой.

schetchik-info.ru

Разновидности МПИ для счётчика электроэнергии

На законодательном уровне регулирование измерений приборов учёта устанавливается Федеральным законом №102 от 13.07.2015, где в статье 13 прописаны все правила проведения поверки и требования к организациям, выполняющим оказание услуг по МПИ.

Разберём более подробно, что такое МПИ счётчика электроэнергии и в какие интервалы времени требуется проведение поверки. Для каждого типа и модели прибора электроучёта существуют несколько межповерочных интервалов:

1. Первичный. Проводится заводом-изготовителем или при ввозе счётчика из-за рубежа. Данные указываются в техпаспорте. А также первичная проверка проводится после ремонта прибора.
2. Периодический. У каждого счётчика установлен заводом изготовителем свой МПИ. Данные можно уточнить в техпаспорте. Проводится после истечения определённого срока эксплуатации или хранения прибора.
3. Внеочередной. Поверка проводится до наступления, указанного в техпаспорте, МПИ. Основанием для проведения экспертизы могут быть следующие причины: утеря паспорта от прибора, сомнения в точности передаваемых показаний или проведение ремонта прибора.

Различают также счётчики по типам:

1. Индукционные или электромеханические. Обладают высокой погрешностью и возможностью несанкционированного подключения соседей, поэтому постепенно вытесняются с рынка. Могут быть как однофазными, так и трёхфазными. Но всегда однотарифные.
2. Электронные. Показания выводятся на электронный дисплей. Счётчики данного типа выпускаются как однотарифные, так многотарифные и обладают повышенной точностью измерения.
3. Гибридные или электродинамические. Встретить данный тип прибора учёта можно крайне редко. Устанавливается чаще всего на электричках или электрифицированных железных дорогах.

Однофазные счётчики

В двухпроводной сети, где имеется переменный ток и напряжение в 220 V, устанавливаются простые приборы учёта, относящиеся к однофазным видам. Обычно данное оборудование можно встретить в жилых помещениях, большей части административных зданий, офисах, гаражах и торговых центрах. Общепринятая маркировка приборов с одной фазой – “ОС”.

Справочные сведения по отдельным однофазным счётчикам электроэнергии:

Тип ПУ	Номинальный ток, А	Количество цифр счётного механизма	Класс точности	МПИ (лет)
Индукционные
СО-1	10	4	2.5	8
СО-193	10-40	5	2.5	16
СО-2	10	4	2.5	16
СО-2	5	4	2.5	16
СО-5	5-15	4	2.5	16
СО-505	10-40	5	2	16
СО-50	10-40	4	2.5	16
СО-И445	10-40	5	2	16
СО-И449, СО-И449М1-1, СО-И449Т, СО-И449МТ	10-40	5	2	16
СО-ЭЭ6705	10-40	4	2	16
Электронные
ЦЭ6807А-1, ЦЭ6807А-2	5-50	5	2	6
СО-Ф663	5-50	5	2	5
СОЭБ-1	10-50	5	2	6

Куда обращаться для выполнения поверки

Если подошли сроки поверки электросчетчика, необходимо обратиться в вашу управляющую компанию по контролю электроэнергии. Часто они сами предоставляют подобные услуги.

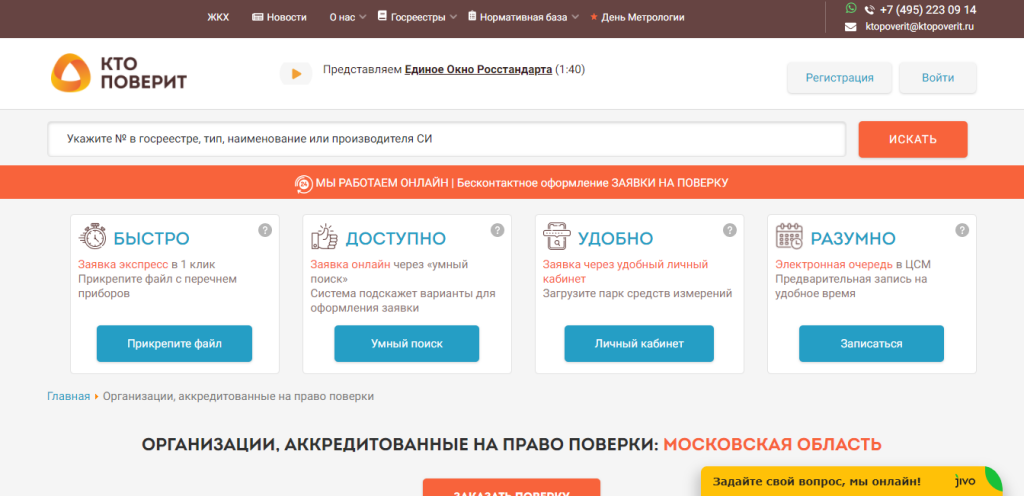

Если нет, подойдет любая метрологическая лаборатория (выполненные проекты). У них обязательно должен быть сертификат аккредитации, иначе их печать и подпись не действительны. Обычно документацию выкладывают на сайте.

Обратите внимание, что владелец обязан самостоятельно снять прибор и отвести его в организацию. Там уже назначается дата проведения тестов и вынесения вердикта

Если же срок окончания МПИ энергомера еще не подошел, но вы сомневаетесь в его работоспособности – никто не запрещает отвести его в метрологическую лабораторию заранее. Если по результату проверки окажется, что энергомер в порядке – назначается новая дата с переносом на несколько лет.

Межповерочный интервал

МПИ определяется периодом, установленным производителем прибора учета электроэнергии. В зависимости от вида механизма, существуют разные сроки, наиболее часто встречается поверочный интервал от 6 до 16 лет. Точная периодичность обязательно прописывается в паспорте изделия с проставлением необходимых печатей и штампов.

Подтверждением проведенной заводской поверки электросчетчика является пломба на корпусе механизма.

В зависимости от конструктивных особенностей разновидности ИПУ, согласно закону, существуют предельно возможные сроки поверки: индукционные устройства механического типа не могут иметь МПИ более 8 лет, а современные электронные – 16 лет.

Регулярность поверки самых популярных моделей в таблице:

№ п/п	Тип счетчика	Класс точности	Межповерочный интервал (лет)	Срок службы (лет)
1.	СО-И449М1-1	2	16	не менее 30
2.	СО-И449М	2	16	не менее 30
3.	СО-И449	2	8	32
4.	СО-И449М1-2	2	16	не менее 30
5.	ЦЭ 2726-21Б	2	16	не менее 30
6.	СО-ЭУ 10	2	16	не менее 32
7.	СО-ЭЭ 6705-4	2	16	не менее 32
8.	СО-ЭЭ 6705-5	2	16	не менее 32
9.	СО-ЭЭ 6706	2	16	не менее 32
10.	СО-5	2	16	32
11.	СО-И446М	2	16	не менее 30
12.	СО-505	2	16	32
13.	ЦЭ-2736	1	16	30
14.	ЭЦР2400	1	16	32
15.	СЕ 102 S7	1 2	16	24
16.	СОЛО	1 2	16	не менее 30
17.	Меркурий 201.5	1	16	32
18.	Меркурий 200.02	1	16	32
19.	Меркурий 230	1	10	32
20.	Меркурий 231	1	10	32
21.	Энергомера СЕ 102	1	10	32
22.	Энергомера СЕ 301	1	10	32
23.	СТК-1 (Украина)	1	6	32
24.	СТК-1 (Беларусь)	1	8	32
25.	СТК-3 (Украина)	1	6	32
26.	СТК-3 (Беларусь)	1	8	32
27.	НЕВА МТ 113 ASOP	1	16	30
28.	НЕВА МТ 124	1	16	30
29.	Нева 303-1SO	1	16	30

Учитывается, что все расходы по проведению поверки полностью ложатся на владельца частного дома или квартиры. Это объясняется тем, что ИПУ не относится к общедомовому имуществу, а также не является частью системы, обслуживанием которой занимается снабжающая организация. Исключения возможны только для нанимателей муниципального жилья.

Исправность работы любых метрических приборов учета, в том числе и электросчетчиков, должна проверятся через определенный интервал времени, который можно узнать по сопроводительным документам

Что такое срок окончания МПИ?

Некоторые потребители не знают, что такое срок окончания МПИ. Разберём по порядку понятия поверки прибора учёта (ПУ). После того как счётчик сходит с конвейера завода, его проверяют на точность измерений. Данные можно найти в техпаспорте при покупке оборудования.

После первичной поверки следует интервальная, устанавливаемая индивидуально для каждого типа и вида прибора. Ознакомиться с информацией можно несколькими способами:

• в техпаспорте к счётчику;
• на самом ПУ указывается его дата выпуска, от которой отсчитывается МПИ;
• зайти на сайт завода изготовителя и уточнить информацию по ПУ;
• обратиться в энергосбытовую компанию своего города, где Ваш ПУ поставлен на учёт.

Необходимо своевременно направлять свой счётчик на МПИ в аккредитованные метрологические организации. Так как по истечении срока межповерочного интервала энергосбытовая компании не будет принимать показания прибора до момента подачи владельца недвижимости документов о прохождении процедуры МПИ.

Согласно ПП №354 от 06.05.2011 в случае выхода ПУ из строя или окончания его МПИ поставщик должен в течение 3 отчётных периодов производить расчёты по средним показателям, а по истечении данного срока – по установленным нормативам.

Из вышесказанного можно сделать вывод, что своевременное проведение процедуры МПИ может позволить значительно сократить расходы на электроэнергию, а правильно подобранный счётчик – снимать наиболее точные показания.

Если Вы уже пользовались услугой метрологических организаций и проходили МПИ, то мы просим поделиться своим опытом и оставить полный комментарий

Ваше мнение очень важно для нас и других пользователей

Многотарифный однофазный электронный счетчик электроэнергии ЦЭ2706

Счетчик ЦЭ2706 предназначен для коммерческого учета активной электроэнергии в однофазных двухпроводных цепях переменного тока раздельно по нескольким тарифным зонам суток.

В счетчике ЦЭ2706 обеспечиваются счет потребленной электроэнергии в кВтч по действующим тарифам, счет текущего времени в европейском формате в 4-х летнем цикле, автоматический переход на летнее и зимнее время, внутренняя коррекция хода часов, ввод/вывод текущего времени, даты, временных границ тарифных зон, перечня праздничных дней, времени перехода на летнее и зимнее время в/из ПЭВМ, вывод на ПЭВМ: последней даты и числа вводов информации, индивидуального идентификационного номера, индикация на едином ЖКИ: потребленной электроэнергии по действующим тарифам, текущего времени, текущей даты, дискретность установки длительности тарифной зоны — 1 минута, защита от несанкционированного изменения введенной и накопленной информации.

Конструктивно счетчик содержит цифровой блок с ЖКИ на базе MICROCHIP PIC контроллера и ЭППЗУ типа 93LС56, а также преобразователь электроэнергии на базе специализированной КМОП микросхемы.

Отличительные особенности: счетчик может быть изготовлен для коммерческого учета электроэнергии по нескольким (до шести) тарифным зонам с индикацией потребленной электроэнергии. При аварийной ситуации в сети автономный режим работы таймера текущего времени поддерживается литиевым источником питания в течение 10 лет. Номер счетчика постоянно хранится в защищенной от пользователя ЭППЗУ. При отключении питания обеспечивается сохранение введенной информации и данных в течение 40 лет. Счетчик ЦЭ2706 имеет большой запас по точности учета электроэнергии во всем диапазоне учитываемых нагрузок от 1% до 1000% номинального тока в широком диапазоне напряжений сети (от 160 до 280 вольт). Помимо этого счетчик имеет защиту от перегрузок в сети по току и напряжению и выдерживает кратковременные перегрузки входным током до 150 A. Обмен информацией с внешними устройствами обработки данных осуществляется по интерфейсу RS-232 с оптической развязкой в канале связи. Счетчик ЦЭ2706 может быть укомплектован системой передачи информации по сети 220 В.

Таблица 4.1. Технические характеристики счетчика электроэнергии ЦЭ2706

Класс точности	2,0
Номинальное значение силы тока, A	5
Максимальное значение силы тока, A	50
Диапазон частот измерительной сети, Гц	47,5…52,5
Информационная емкость по каждой тарифной зоне, кВтч	999999
Погрешность хода часов, с/сутки	±1
Полная мощность, потребляемая:	последовательной цепью, не более, ВА	0,03
параллельной цепью, не более, ВА	2,5
Межповерочный интервал, не менее, лет	10
Габаритные размеры, мм	206х114х71
Масса, не более, кг	0,8
Условия эксплуатации:
Ттемпература окружающего воздуха, °C	–20…+50
Относительная влажность воздуха при +30 °C, %	до 90
Атмосферное давление, кПа (мм. рт. ст.)	60…106,7 (460…800)

Счётчик СА4-И678 – описание и особенности прибора

Электросчетчик СА4-И678 – трехфазное механическое устройство индукционного типа, назначение которого – учитывать количество потребленной активной электроэнергии. Прибор позволяет определять показатели в условиях одной расценки при подключении в сеть переменного тока.

Счетчик характеризуется следующими особенностями:

• номинальным значением частоты сети – 50 Гц;
• классом точности – вторым;
• величиной предельного электротока – от 5 до 50 А, в зависимости от исполнения;
• рабочим показателем напряжения – 220 В, максимальным – 380 В;
• наличием стопорного кольца, предназначенного противодействовать электромагниту с целью хищения электроэнергии(оказывается эффективной далеко не всегда, если используется магнит большой мощности).

Технические характеристики счётчика СА4-И678

Срок службы прибора

Изготовитель рассчитал прибор на срок эксплуатации до 32-х лет с общим количеством часов – до 71000. Гарантия выдается на первые 2 года после ввода в эксплуатацию счётчика.

Межповерочный интервал

Учитывая то обстоятельство, что модель энергомера достаточно устарела, продолжительность поверки прибора значительно меньше по сравнению с современными. Электросчетчик требует поверки каждые 6 лет.

Учитывая, что за поверку необходимо платить, потребителю следует определиться, что выгоднее – лишний раз потратиться на это мероприятие чем приобретать новую модель прибора.

Чтобы избежать проблем при проверке устройства, владелец должен сохранять паспортную документацию весь срок эксплуатации энергомера.

Стоимость счётчика

Учитывая, что данная модель снята с производства, приобрести можно счетчик б/у. Цена может значительно отличаться, в зависимости от желания продавца и технического состояния устройства. Но в среднем этот прибор стоит около 1,5 тысяч рублей.

Преимущества прибора

Данный энергомер отличают следующие положительные качества:

• доступная цена;
• качество изготовления и надежность конструкции;
• простота в подключении, эксплуатации и снятии показаний;
• длительный срок службы;
• компактные габариты.

Габаритные размеры счётчика СА4-И678

Несмотря на некоторое отставание модели в техническом плане по сравнению с выпускающимися сейчас электросчетчиками, СА4-И678 соответствует установленным нормативным требованиям и допускается к использованию в пределах территории РФ.

Рекомендуем:  Счётчик Меркурий 236 – описание и особенности подключения

Как снять показания

Прибор оборудован 5-ти или 6-ти разрядным механическим счетным устройством

При записи показателей важно не спутать целое число с десятичным значением

Если крайняя правая цифра не отличается цветом и на обозначении шкалы отсутствует запятая то переписывается значение полностью, поскольку необходимо записывать только целое значение.

Если крайний знак обведён(синяя стрелка показывает какое число должно быть выделено) или имеется запятая(зелёной стрелкой показано место где должна быть запятая), то последняя цифра не учитывается.

Определяется разница показателей за прошедший месяц, умножением на расценку по тарифу определяется сумма платежа.

СА4-И678 30-75А

Подключается к 4-х проводной сети непосредственно, в одной модификации производились приборы с различными значениями предельного тока в указанных выше пределах.

СА4-И678 10-40А

Главное отличие от предыдущей модели – трансформаторное подключение и меньшее значение предельного тока – 125% от рабочего. Показатели по напряжению идентичны.

Установка счётчика

Устройство монтируется винтами. В способе подключения разобраться несложно любом человеку, обладающему общими знаниями по электротехнике и минимальной квалификацией в подобных работах. Но рекомендуется пригласить для подключения квалифицированного специалиста, чтобы избежать возможных проблем в эксплуатации прибора.

Для модели с непосредственным подключением применяется такая схема:

Трансформаторное подключение осуществляется следующим образом:

Это простое, надежное и долговечное устройство хотя и относится к устаревшим моделям, но допускается к использованию и ничем не уступает в ключевых моментах современным изделиям.

Технический паспорт счётчика СА4-И678
