«умный» электросчетчик «фобос»: обзор моделей, монтаж, снятие показаний

Замена батарейки

Прибор предусматривает наличие литиевого элемента питания, который выполняет вспомогательные функции в случае отсутствия напряжения в сети. Батарея рассчитана на эксплуатацию в течение 16 лет, поэтому необходимость её замены маловероятна.

Менять элемент питания может потребоваться при выявлении его брака, что производится в рамках гарантийного обслуживания на заводе-изготовителе.

Для этого потребуется снять заводскую пломбу, вскрыть отсек с батареей, удалить старую и вставить новую, с соблюдением предусмотренной полярности. Затем выполняется сборка в обратной последовательности.

Замена батарейки

При условии подключения к сети, устройство питается от сетевого тока. Если отключается напряжение на линии, питание производится от встроенного источника – литиевой батареи. Продолжительность эксплуатации встроенного элемента составляет 16 лет.

Замена батареи может производиться в условиях завода-изготовителя при выявлении заводского брака или в мастерской компании, выполняющей поверку (при очередных поверочных работах).

Замена выполняется в следующем порядке:

• снимается заводская пломба;
• вскрывается соответствующий отсек и извлекается батарея;
• устанавливается новый элемент;
• производится сборка в обратном порядке.

Запрещается выполнять замену источника питания самостоятельно или вмешиваться в работу устройства другим способом.

Где устанавливается прибор учета и какие модели наиболее популярны?

Советы по установке и выборе трехфазного счетчика

Как было отмечено ранее, для подсчета электропотребления на территории небольшой площади (квартира, частный дом и т.п.) особой целесообразности в использовании 3 фазных счетчиков нет.

Однако, согласно последней статистике, около трети частных жилищ в РФ оборудованы именно таким прибором учета электричества.

Что касается более широкого спектра использования трехфазовых устройств, то распространено их применение в:

1. Многоквартирных домах (когда речь идет о подсчете электроэнергии по всему дому).
2. Больших технических предприятиях.
3. Крупных офисах.

То есть, используются 3 фазные счетчики преимущественно там, где электросеть простилается на большую площадь и нагрузка на нее довольно-таки высока. На данный момент наиболее популярные модели подобных устройств следующие:

• среди индукционных вариантов – Меркурий 200, Измерон и Энергомер.
• среди электронных версий устройств – Меркурий 200, Энергомер, Микрон и Саймэн.

Преимущества многотарифных приборов на фоне однотарифных

Потребление электричества в жилых домах зачастую подвергается существенным суточным изменениям. Это обусловлено тем, что ночной расход электроэнергии в любом случае будет минимальным по сравнению с дневным по понятным причинам: ночью все спят. Утром, когда все собираются на работу, расход электричества снова подскакивает, а днем, когда фактически все находятся на работе, этот показатель вновь падает. Естественно, что по возвращении домой в вечернее время люди начинают готовить ужин, прибираться в доме, смотреть телевизор, заряжать свои гаджеты – все это требует серьезного расхода электричества. И все эти моменты неизбежно приводят к значительным колебаниям, отчего и появляются нейтральные, «пиковые» и «полупиковые» моменты в использовании энергоресурсов.

Преимущества многозонных устройств для учета израсходованной электроэнергии как раз и заключаются в том, что этими интервалами можно управлять. Многотарифный счетчик выделяется на фоне однотарифных устройств следующими выигрышными моментами:

• Возможность подключения трехфазных бытовых приборов – стандартного однофазного электросчетчика порой может быть недостаточно для таких приборов, как, например, электрический бойлер для нагревания воды (водонагревательный котел), электроплита, техника с электроприводом и т. д.
• Возможность предотвращения перекоса фаз, возникающего из-за электрической перегрузки. Однотарифные однофазные электросчетчики такой функцией не обладают. Многотарифные установки имеют свойство подключать те приборы, которые при низком напряжении не функционируют.
• Возможность равномерно и рационально распределять нагрузку, подбирая для каждого прибора подходящую фазу.
• Возможность увеличения потребляемой мощности при необходимости.
• Снижение номинального тока прибора защиты, находящегося в распределительном щите. Это, в свою очередь, повышает уровень безопасности расходования электричества.
• Сохранность показателей на протяжении всего срока эксплуатации прибора. Согласитесь, очень удобно при утере квитанций за оплату иметь зафиксированные в приборе данные.
• Существенная экономия электрической энергии ночью и в «непиковое» время. При потреблении электричества в ночное время у вас будет возможность оплачивать услуги энергосбытовой компании в размере, уменьшенном по сравнению с дневным тарифом в 4 раза. В «полупиковые» зоны вам удастся сэкономить четверть вашего дневного бюджета.

Elster «Дельта»

Однофазный/ трехфазный многотарифный счетчик электроэнергии («Эльстер Метроника», Россия)

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

КЛАСС ТОЧНОСТИ: 1, 2. НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 220 В; 3х230/ 400 В (допустимое отклонение: -15%/ +10%). НОМИНАЛЬНЫЙ/ МАКСИМАЛЬНЫЙ ТОК: 5/ 65 А. ДИСПЛЕЙ: жидкокристаллический. ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР: от -40 до +55 градусов Цельсия. ГАБАРИТЫ: 123х100х65 мм. ОСОБЕННОСТИ: многотарифный учет электроэнергии (до четырех тарифов в зависимости от модификации) как в автономном режиме (с внешним тарификатором), так и в составе системы АСКУЭ; межповерочный интервал — 8 лет; срок службы — не менее 30 лет; прямое или трансформаторное включение; светодиодный индикатор рабочего состояния.

ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

«Эльстер Метроника» — российское подразделение корпорации Elster, объединяющей крупнейших в мире производителей приборов и систем учета электроэнергии, тепла, воды и газа. Раньше это предприятие, специализирующееся на электросчетчиках, принадлежало концерну АВВ. Недавно оно перешло к новому хозяину, и теперь здесь выпускают ту же продукцию, только с другой маркировкой.

Семейство «Дельта» содержит 1-, 2-, 3- и 4-тарифные модификации, одно- и трехфазные, прямого и трансформаторного включения, класса точности 1 и 2.

Это самый маленький и, пожалуй, самый изящный счетчик электроэнергии. Его монтируют на DIN-рейку в компактном электротехническом шкафу, где также размещают различные автоматы, выключатели, УЗО и другие приборы контроля и управления, созданные в едином с ним стиле.

Вид информации, отображаемой на дисплее, выбирают с помощью двух кнопок, расположенных под пломбируемой крышкой (этим должен заниматься участковый электрик). Режимы переключают кнопкой или посветив простым фонариком на светочувствительный элемент.

Разумеется, «Дельта» хорошо вписывается в АСКУЭ, постоянно контролирующую показания, переключающую тарифы и выписывающую счета. Получить выгоду от льготных расценок можно и без автоматизированной системы, если воспользоваться внешним тарификатором (цифровым электронным реле времени). Один такой прибор способен одновременно обслуживать до 100 счетчиков.

Примечательно значение максимальной для «Дельта» величины тока — 65 А. Это означает, что при трехфазном питании он выдерживает потребителей мощностью до 45 кВт (вполне достаточно не только для дома, хорошо оснащенного современной техникой, но и для небольшого заводика). Трансформаторное включение допускает более высокую нагрузку.

РЕЗЮМЕ: электросчетчик хорошо работает как в жилых домах и офисах, так и на не слишком крупных предприятиях. Производственный сектор — самая привлекательная область его применения благодаря значительному уровню допустимой нагрузки и многотарифному режиму.

6. Дополнительные сведения о стоимости электросчётчиков

1) Цена одного и того же типа счётчика зависит от наличия опциональных устройств. У однотарифных приборов:

• оптический или инфракрасный порт;
• датчики магнитного поля и тока в нулевой цепи;
• электронная пломба;
• габариты клеммной крышки и т.п.

У многотарифных дополнительно:

• модемы GSM, Wi-Fi, RF, ZigBee, Bluetooth, PLC;
• средства ручного управления данными на экране ЖКИ;
• реле контроля или управления нагрузкой;
• интерфейсы связи и др.

2) Самые дешёвые – приборы, у которых:

• нарушены или нечитаемы пломбы с клеймом поверки;
• не совпадают даты поверки на пломбе и в паспорте;
• не совпадают номера на лицевой панели и в паспорте.

ВАЖНО:

v  неповреждёнными должны быть не только пломбы, но и крепёжная проволока, а также заводские наклейки на корпусе.

3) Недорого продают и счётчики с заканчивающимся, или уже закончившимся, сроком по требованиям п. 1.5.13 ПУЭ |5|: давность пломбы поверки однофазных устройств до двух лет, трёхфазных – до 12 месяцев. Даже если счётчик с просроченной давностью будет принят в эксплуатацию, окончание его МПИ и гарантии снизятся не менее, чем на 1…2 года. Пример: экземпляры Меркурий 201.8TLO выпуска 2008 г. предлагаются за 892 руб. при минимальной цене на ЯндексМаркете 4020 руб. До следующей поверки остаётся 4 года!

4) «Продвинутые» продавцы предлагают счётчики без заводской пломбы с оттиском госповерителя, ссылаясь на пп. г п. 81(4) Правил предоставления коммунальных услуг |6|. Этот подпункт гласит, что при вводе в эксплуатацию нового прибора наличие знаков последней поверки проверке не подлежит. Нужно помнить, что ПУЭ требует наличия пломбы.

Энергомера ЦЭ6807Б, модели К-МШ/ ЭШ/ ЭР

Однофазные одно- и двухтарифные электронные счетчики электроэнергии («Концерн Энергомера», Ставрополь, Россия)

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

КЛАСС ТОЧНОСТИ: 2. НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 220 В (допустимое отклонение: -20%/ +15%). НОМИНАЛЬНЫЙ/ МАКСИМАЛЬНЫЙ ТОК: 5/ 50 А. ПОРОГ ЧУВСТВИТЕЛЬНОСТИ: 5,5 Вт. ДИСПЛЕЙ: электромеханический/ жидкокристаллический/ жидкокристаллический. ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР: от -40 до +55/ от -20 до +55/ от -20 до +55 градусов Цельсия. ГАБАРИТЫ: 116х176х66 /116х176х66/ 123х110х63 мм. ОСОБЕННОСТИ: двухтарифный учет (модели ЭШ, ЭР) как в автономном режиме (с внешним тарификатором), так и в составе системы АСКУЭ; индикация потребленной электроэнергии с начала эксплуатации до текущего момента; светодиодный индикатор режимов работы (ЦЭ6807БК-МШ); монтаж на DIN-рейке (ЦЭ6807Б-ЭР); межповерочный интервал — 16 лет; средний срок службы до первого капитального ремонта — 24 года; хранение информации в отключенном приборе не менее 10 лет; гарантийный срок эксплуатации — 5 лет.

ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

ЦЭ6807Б — семейство из трех счетчиков. Один — с электромеханическим дисплеем. Два других — с электронным жидкокристаллическим. У них различие только в конструкции корпуса. У модели ЭШ он традиционной (вертикальной) формы с установочными размерами 100х140 мм, у ЭР — вариант для монтажа на DIN-рейке.

Под маркой ЦЭ6807Б производят также другие модификации с классом точности, равным единице, и иными значениями рабочей температуры.

Прибор ЦЭ6807БК-МШ с механическим дисплеем хорошо подходит дачникам и владельцам загородных домов. Во-первых, у него расширенный температурный диапазон и его разрешено устанавливать в неотапливаемых помещениях. Во-вторых, при колебаниях сетевого напряжения от 176 до 253 В точность не выходит за пределы, указанные в стандарте. В-третьих, нет необходимости монтировать его строго вертикально — в отличие от индукционных счетчиков, наклон корпуса не вносит дополнительную погрешность в показания.

Варианты с ЖК-дисплеем способны работать в двухтарифном режиме, когда они соединены с персональным компьютером в центре сбора информации, где производят контроль потребления электроэнергии, расчет платежей, а также централизованное переключение приборов на льготные тарифы.

Дифференцированный учет энергии можно организовать и там, где АСКУЭ отсутствует. Нужен лишь внешний тарификатор — часовой механизм, в заданное время подающий переключающий сигнал напряжением 12 В. Мощности импульса хватает на управление сотней счетчиков, и если соседям удастся договориться, то обойдется такой прибор в ничтожно малую сумму, а выгода будет весьма ощутимой.

РЕЗЮМЕ: ЦЭ6807Б рассчитан на измерение потребленной электроэнергии в бытовом и производственном секторах

Для отдаленных фермерских хозяйств, малых предприятий и частных домов особенно важно, что с помощью электронных моделей этой серии легко ввести двухтарифный режим, даже если нет централизованного переключения

Как подключить электросчетчик правильно

Перед подключением нужно убедиться в отсутствии напряжения на панели из металла, а также записать показания электрического счётчика, осмотреть внешний вид и убедиться в целостности пломб.

Рассмотрим по порядку, как подключить счётчик электроэнергии в зависимости от модели.

Монтаж однофазного прибора

Самостоятельное выполнение замены электрических однофазных счётчиков осуществляется в следующей последовательности:

• осмотр внешнего состояния электросчётчика;
• проверка сохранности всех пломб на приборе учёта и на клеммной сборке;
• закоротить вторичную трансформаторную обмотку на токовых клеммах;
• проверить отсутствие тока в электроцепи прибора учёта;
• поочерёдное отключение на сборке клеммной всех проводников цепи напряжения при помощи изоляционных колпачков;
• удаление крышки зажимной с коробки электросчетчика;
• проверка отсутствия напряжения на зажимах и ослабление контактных винтов;
• отвинчивание крепежных элементов и демонтаж счётчика;
• установка нового прибора учёта и завинчивание крепежей;
• введение в зажимы электрического счётчика проводников цепей напряжения и токовых цепей, а также зажим винтов;
• установка крышки зажимной и опломбирование.

Схема подключения однофазного электросчетчика

На заключительном этапе выполняется поочерёдное удаление изоляционных колпачков и закоротки вторичных обмоток на токовом трансформаторе.

Подключение трехфазных моделей

При выборе оптимальной схемы для подключения трёхфазных электросчётчиков на 380В нужно ориентироваться на модель контролирующего устройства. Трёхфазные модели приборов учёта работают и в стандартных электросетях 220В, а подключаются согласно следующим схемам:

• непосредственный вариант подключения;
• полукосвенный вариант подключения;
• косвенный вариант подключения.

Устройства для прямоточного учёта энергопотребления рассчитаны на пропускание тока в пределах 100А, что ограничивает их использование мощностью в 60 кВт. Такие электросчётчики отличаются клеммными контактами для подключения проводов с небольшим сечением.

Схема подключения трехфазного счетчика

Наиболее простой вариант – непосредственное или прямое подключение. В этом случае осуществляет зачистка изоляции на подводящих проводниках и подключение к автоматическому защитному выключателю, после чего подключаются три фазные жилы на клеммные контакты. Нулевой проводник подключается к паре оставшихся незадействованных контактов.

После прибора учёта в обязательном порядке выполняется установка трёхполюсных защитных автоматов.

Разновидности

Бывают счетчики для однофазных и трехфазных сетей. При использовании одной фазы устанавливаются модели «Фобос-1» или «Фобос-1S» (буква S означает исполнение Сплит). При работе на трех фазах применяются «Фобос-3» либо «Фобос-3S». Счетчики «Фобос-1» и «Фобос-3» монтируются в доступном месте для снятия показаний.

Варианты Сплит могут находиться на опорах или в разрезах проводов электроэнергии. Тогда снятие показаний счетчиков происходит с выносного дисплея, который входит в комплект Сплит-счетчиков. Из-за расположения этих счетчиков в недоступном для потребителей месте снижаются риски доступа к ним и попытки кражи электроэнергии.

Срок службы всех моделей 30 лет,с гарантией на работу 5 лет. Поверку производят один раз в 16 лет.

Цена таких счетчиков начинается от 5500 рублей.

Снятие показаний

Показания можно снимать, переписывая данные при работе устройства в автоматическом режиме или переключая изображение нажатием на кнопку. Для этого используются две кнопки с символическим изображением левой стрелки, для перехода между группами, и двойной стрелки вниз – чтобы перейти внутри отдельно взятой группы.

В автоматическом режиме изображение сменяется через каждые 5 с. На текущий тариф указывает обозначение от Т1 до Т4.

Порядок процедуры снятия данных:

• записывается целое число по первому из тарифов, исключив начальные нули;
• от полученного результата отнимается показатель прошлого месяца;
• разность умножается на тариф;
• процедура повторяется для остальных тарифов;
• суммируются значения по каждому из тарифных планов.

Показания передаются автоматически, поэтому контролирующая организация может фиксировать данные о потреблённом количестве электроэнергии без участия владельца. Потребитель имеет возможность съёма показаний через личный кабинет, без непосредственного считывания данных с дисплея прибора.

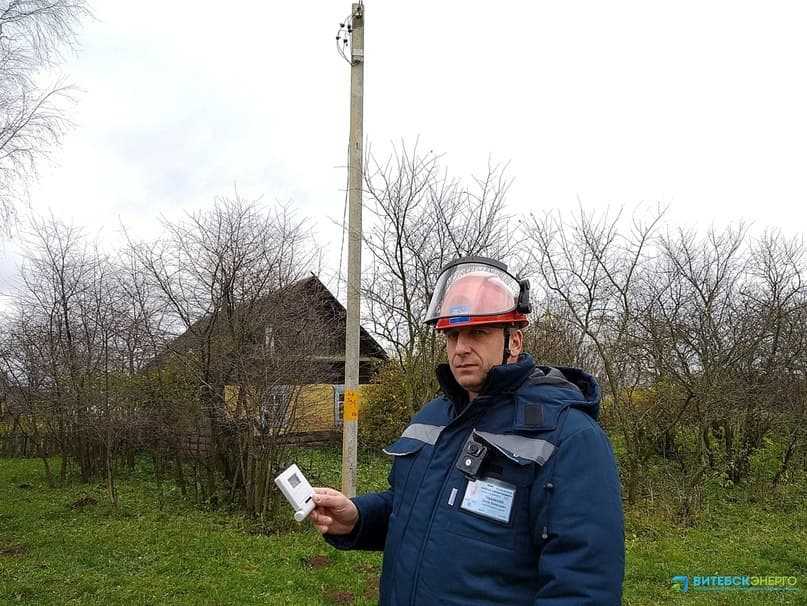

SPLIT-счетчики стали устанавливать энергетики в Витебской области. В чем их преимущество?

Пятый год персонал филиала «Энергосбыт» массово производит в Витебской области замену приборного парка средств учета электрической энергии. Вместо индукционных электросчетчиков энергетики устанавливают электронные приборы учета с дальнейшим внедрением автоматизированных систем контроля и учета электроэнергии (АСКУЭ). об этом сообщает Telegram-канал «Витебскэнерго».

Однако технический прогресс не стоит на месте. Производители приборов учета электроэнергии постоянно развивают и внедряют в жизнь инновационные технологии. Применяются подходы к созданию при реконструкции или новом строительстве сетей 0,4 кВ районов индивидуальной жилой застройки интеллектуальных сетей с возможностью дистанционного снятия показаний приборов учета электроэнергии. Первые «умные» приборы появились и на Витебщине. Так в населенном пункте Торчилово Оршанского района персоналом филиалов «Оршанские электрические сети» и «Энергосбыт» введена в эксплуатацию АСКУЭ на базе счетчиков с расщепленной архитектурой, которые еще называют SPLIT-счетчики. Современные приборы учета энергетики региона устанавливают и обслуживают на безвозмездной основе.

SPLIT-счетчик электрической энергии представляет собой электронное интеллектуальное устройство, которое конструктивно делится на две части. Измерительная (измерительный блок) выполняет всю функциональность многотарифного счетчика. Эта часть счетчика устанавливается в недоступном для потребителя месте, обычно вблизи опоры линии электропередачи на отводящих к потребителю силовых проводах. Потребительская часть (индикаторное устройство) устанавливается в любом удобном для потребителя месте и выполняет функции индикации показаний. Счетчик учитывает активную энергию в прямом направлении, оборудован отключающим реле. Прибор учета обладает долгосрочной памятью, даже если его полностью лишить питания – данные сохраняются. SPLIT-счетчики интегрируются в систему АСКУЭ и после подключения передают информацию о потреблении энергии в личный кабинет. Показания можно увидеть с любого компьютера или мобильного устройства.

Приборы учета электроэнергии с расщепленной архитектурой имеют ряд преимуществ. Они практически исключают возможность скрытого самовольного (бездоговорного) потребления, позволяют контролировать величину потребляемой мощности абонентом. С помощью встроенного контактора можно осуществлять дистанционное отключение или подключение абонента. Измерительный блок такого прибора учета закрепляется на довольно значительной высоте, что сводит к минимуму вероятность его повреждения, как умышленного, так и неумышленного. Использование модуля отображения информации при снятии показаний исключает возможность попадания под напряжение как абонента, так и персонала энергоснабжающей организации.

Кроме того, в связи с меньшими затратами на монтажные работы стоимость организации учета с расщепленной архитектурой на 50 – 70% ниже выносного учета с размещением шкафа учета на границе домовладения или за его пределами.

Преимущества электросчетчика «ФОБОС 1»

Пользуясь электросчетчиком «ФОБОС 1» для учета электроэнергии и передачи показаний, вы заметите множество его преимуществ. Среди них:

• простота в обслуживании. Для поддержания работоспособности достаточно просто протирать прибор сухой чистой тряпкой, чтобы удалить пыль и грязь;
• длительная гарантия. Она составляет 5 лет;
• возможность удаленного контроля устройства. За счет этого снижается нагрузка на потребителя;
• высокая степень защиты. При возникновении нарушений в работе передается автоматический поставщику;
• точность измерений;
• автоматический переходи на летнее/зимнее время;
• привлекательная стоимость по сравнению с аналогичными приборами. Средняя цена – 5 500 рублей.

Как высчитать подключенную мощность в данный момент?

Вычисление мощности можно проводить двумя способами: по числу оборотов диска и по скорости его вращения;

1. По числу оборотов диска. Прежде всего, необходимо установить количество оборотов диска за определенный период. В среднем, за пять минут диск оборачивается около двадцати раз. Поэтому, для определения мощности в данный момент, необходимо фактическое число оборотов разделить на среднее. К примеру, если за 5 минут счетчик совершил 30 оборотов, то этот показатель нужно разделить на среднее значение: 30_20=1,5кВт.
2. По скорости вращения диска. На каждом счетчике имеется информация о том, за сколько оборотов он достигнет показателя 1кВт электричества. Разные типы приборов имеют разное число оборотов. В качестве примера, можно рассмотреть электросчетчик с количеством 240 оборотов при потреблении 1кВт. В среднем, диск делает 240 оборотов за 1 час, а точнее за 3600 сек.

А значит, один оборот он делает за 15 секунд (3600: 240 = 15). В случае того, если фактическая мощность будет больше, то и скорость вращения диска также будет большой.

Допустим, что диск сделал один оборот за 5 секунд, значит, для вычисления мощности, нужно среднюю норму разделить на фактический показатель:

Расчет мощности на цифровых приборах происходит таким же образом. Только вместо вращающегося диска, главным показателем будет мигающая лампочка.

Описание устройства

Прямоточный счетчик Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Прибор можно подключать либо прямым, либо трансформаторным методом. Если к прибору подключить трансформатор, тогда можно будет учитывать электричество на объектах с высокой нагрузкой.

Прибор, обладающий тремя фазами, имеет жидкокристаллический дисплей. На этом экране появляются данные в киловатт-часах. Дисплей имеет 8 разрядов. 6 первых цифр показывают целые значения кВт/ч, 2 последние — знаки после запятой, сотые доли кВт/ч. Погрешность, которая имеется в показаниях данного прибора, составляет 1,0. Приборы устанавливают внутри помещения, где температура воздуха может быть -40…+55ºC.

Если прибор подключают через трансформатор, то можно измерить ток больше того, на который рассчитывается аппарат. Счетчики монтируют в бытовом и промышленном секторах. Бытовые приборы ставят в жилых домах. Промышленные приборы используются в промышленном секторе, на предприятиях, фабриках и заводах. Счетчики бывают индукционными и электронными. Электронные отличаются высоким сертификатом качества, являются более точными, они не имеют вращающихся деталей и осуществляют преобразование сигнала, который поступает с измерительных элементов.

Выносной дисплей ДВ-2 (для счетчиков электрической энергии «ФОБОС»)

Дисплей выносной счетчиков электрической энергии ДВ-2 предназначен для удаленного отображения информации, накопленной счетчиками электрической энергии типа ФОБОС, является составной частью счетчиков ФОБОС исполнения Сплит. ДВ-2 является конструктивно законченным изделием, имеет автономное питание от 4-х батарей стандарта ААА, а также независимое вторичное питание от адаптера через разъем микро USB. Дисплей содержит жидкокристаллический индикатор (ЖКИ), аналогичный ЖКИ, применяемому в счетчиках ФОБОС шкафного исполнения, ДВ -2 в автономном использовании не является средством измерения.

Предназначен для монтажа на вертикальную поверхность (стену) в помещении, а также может использоваться в носимом состоянии.

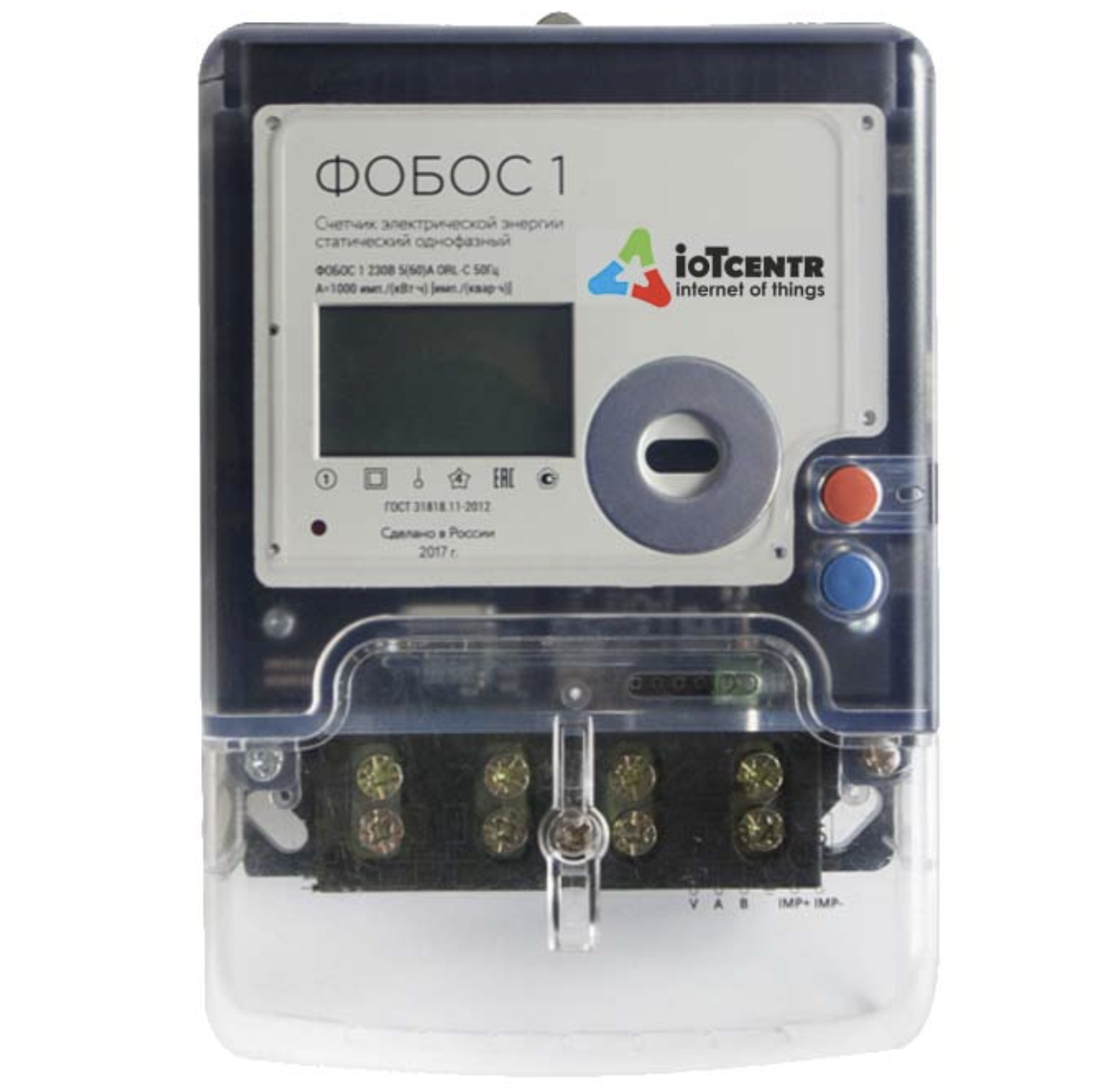

Что собой представляет электросчетчик «ФОБОС 1»

Электросчетчик предназначен как для индивидуальных потребителей, так и для организаций разных форм собственности. Его можете установить внутри помещения или снаружи. Первый тип комплектуется такими составляющими, как:

• жидкокристаллический дисплей;
• контролирующие датчики;
• измерительные модули;
• электронная плата;
• часы, встроенные в устройство.

Второй вид электросчетчика, который устанавливают снаружи, состоит из:

• измерительного модуля;
• управляющего блока.

Помимо перечисленных элементов, прибор также оснащен:

• встроенным программным обеспечением;
• устройством памяти, которое не зависит от электричества;
• аккумуляторной батареей.

Эти составляющие позволяют электросчетчику продолжать свою работу в автономном режиме в случае, если останавливается подача электропитания. Информация, которая содержится в памяти устройства, хранится 20 и более лет.

Расчет показаний счетчика непрямого подключения

ТТ устанавливаются в сети, потребляющие сотни киловатт эл энергии. Принцип работы такого преобразователя основан на снижении величины электротока до значения, позволяющего подключить через него стандартный электросчетчик. Например, счетчик на 5 А, в сети 150 А, ТТ должен снизить показатель в 30 раз, то есть, коэффициент трансформации, используемый при подсчете расхода, тоже 30.

Потом полученная цифра умножается на коэффициент трансформации, указанный в технической документации или акте поставщика электроэнергии, рассчитанный самостоятельно. Это и есть ответ на вопрос, как рассчитать электроэнергию с трансформаторами тока.
