Как установить и настроить прожектор с датчиком движения?

Подключение и настройка

Установка прожектора должна производиться после оценки местности, где он будет располагаться. При этом учитываются следующие факторы:

• Высота расположения прибора, чтобы он был недоступен для злоумышленников;
• Радиус действия датчика движения должен соответствовать площади участка, где нужно организовать освещение;
• Возможность обслуживания осветительного прибора.

Для подключения автоматического блока потребуется трехжильный провод, площадь сечения которого определяется мощностью лампы. Конструкция должна быть заземлена, для чего может использоваться выделенный заземляющий проводник или же проводник питающего кабеля. Схема подключения предусматривает необходимость соединения трех проводов: фаза, ноль, питающий кабель. Как и прожектор, так и датчик оснащены клеммными коробками, в которых спрятаны провода. Все соединения выполняются посредством болтового соединения.

Как правило, схема подключения указана в сопроводительной документации осветительного прибора. После монтажа оборудования следует произвести его настройку. На корпусе датчика движения присутствуют несколько переключателей:

• Чувствительность прибора – определяет уровень эффективности работы;
• Датчик освещенности – позволяет установить временные рамки для работы прожектора, в частности, организовать включение только в вечернее время;
• Время работы – позволяет задать промежуток, на протяжении которого прожектор будет оставаться включенным после срабатывания датчика движения.

Настройка прибора чувствительности

Установив эти три переключателя на требуемый уровень, можно добиться максимально эффективного функционирования источника света.

Монтаж прожектора

Этот осветительный прибор должен подключаться к электросети посредством трехжильного кабеля и обязательно через автоматический выключатель. Рекомендованная величина тока защиты «автомата» – в три раза выше значения мощности лампы осветительного прибора. Схема подключения должна быть составлена так, чтобы именно автоматический выключатель отключал фазовый провод сети.

https://youtube.com/watch?v=xRC8VQzZnT8

Нормы установки прожекторов и требования, предъявляемые к такому виду осветительных приборов, регламентирует соответствующий СНиП. Основные положения:

• прожекторы могут быть установлены на отдельно стоящих опорах и на фасадах зданий;
• в качестве крепления используется кронштейн или трос;
• для подсветки архитектурных объектов и памятников задействуются прожекторы направленного или рассеянного света.

Таким образом, источник света на базе светодиодов с ИК датчиком можно назвать одним из наиболее экономически выгодных решений при обустройстве уличного освещения на крупных территориях. Основные плюсы таких приборов: невысокое энергопотребление, включение только при появлении движущегося объекта, отсутствие необходимости в частом обслуживании.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Какие датчики подходят для светодиодных ламп?

При выборе датчика нужно обращать внимание на допустимую минимальную нагрузку. Она обозначается в характеристиках изделия, если минимальный порог нагрузки есть, тогда необходимо учесть нагрузку подключаемого светильника. Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик

Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт

Если нагрузка светильника менее минимальной на датчике, тогда лучше применить другой датчик. Все трехпроводные датчики B.E.G. работают даже без нагрузки и могут коммутировать любые светодиодные светильники. Ограничения имеют только двухпроводные датчики, минимальная подключаемая нагрузка должна быть более 40 Вт, но не более 300 Вт.

При выборе датчика также стоит обратить внимание на другие параметры

• Тип монтажа. Сенсор можно установить на стену или на потолок. Выпускаются накладные и скрытые модели – подходящий тип подбирается в соответствии с выбранным местом для установки. При накладном монтаже датчик монтируется на твердую ровную поверхность, например потолок или стену. Сразу крепится SM-розетка, после этого к ней винтами прикручивают датчик. После этого на датчик монтируется крышка-кольцо. При монтаже в FM-коробку к ней крепят монтажную пластину, к пластине – датчик, затем устанавливается крышка-кольцо. Для крепления к подвесному потолку на месте монтажа делают отверстие нужного диаметра. Затем на датчик надевается защитный кожух, сжимаются крепежные пружины и вставляются на место. В конце монтируется крышка-кольцо.
• Угол обзора. Этот показатель определяет пространство, в котором датчик включения светодиодных ламп точно сможет заметить человека. Этот параметр измеряют в градусах. Он варьируется от 120° до 360°. Максимальное значение имеют потолочные датчики движения, они могут видеть комнату целиком. Меньший угол у настенных датчиков. Их диапазон – от 120 до 280 градусов.
• Дальность действия. Характеристика обозначает максимальное расстояние, на котором датчик может зафиксировать движущийся объект. Максимальным значением обладают потолочные датчики движения для светодиодных светильников, они видят комнату целиком. Меньшая дальность у настенных датчиков. Для больших помещений, не имеющих перегородок и узких пространств, подойдет датчик с большой дальностью действия. Для маленьких комнат или помещений со множеством небольших участков подойдет датчик со стандартной дальностью действия 4, 6 и 10 метров.
• Уровень влаго- и пылезащищенности, а также температурный режим работы. От этих показателей зависит возможность установки сенсора на улице или в помещениях с высоким уровнем влажности. Устройства могут функционировать без помех и сбоев при температуре от -25 до +50 градусов. Эта характеристика одинакова для всех датчиков B.E.G. Степень защиты (IP) обозначается 2 цифрами: первая означает защиту от проникновения мелких частиц и пыли, вторая – защиту от воды. Степень защиты датчиков B.E.G. варьируется от IP20 до IP54 (например, модель RC-plus next 130 / black).

Чем отдельный датчик движения отличается от встроенного

Прожектор со встроенным датчиком движения – самое простое и бюджетное решение. Минус в том, что вы не сможете подключить к нему другие прожекторы.

Чтобы управлять сразу несколькими источниками света, придётся купить отдельный внешний датчик

Выбирая такой сенсор, обратите внимание на максимальную допустимую мощность подключённых приборов. Этот параметр говорит о том, сколько прожекторов вы сможете объединить в общую сеть

Внешний датчик можно подключить к большинству уличных прожекторов: галогенных, светодиодных и традиционных — с лампами накаливания. Если у вас уже проведено наружное освещение, не придётся менять прожектора .

Какой купить прожектор с датчиком движения для улицы?

Тип прожектора. В ассортименте специализированных магазинов имеются галогенные, металлогалогенные, светодиодные и другие виды прожекторов. Самыми востребованными являются светодиодные модели, характеризующиеся экономичностью и долговечностью использования. Они работают от электросети и по эксплуатационным характеристикам находятся впереди других типов прожекторов, хотя обычно стоят дороже аналогов. При отсутствии возможности подключения прожекторов к электросети интересным решением становятся прожекторы, работающие на солнечных батареях. Днем они накапливают солнечную энергию, а ночью расходуют ее по назначению.

Особенности расположения прожектора и датчика. Варианта два. Первый предполагает размещение датчика в рамках одной конструкции с прожектором. Второй подразумевает расположение датчика на некотором расстоянии от прожектора. Соответственно, выбирать вариант необходимо с учетом того, как далеко (по задумке покупателя) от прожектора должен будет располагаться датчик.

Дизайн. Внешнее оформление прожектора обычно роли не играет. А вот габариты важны: чем больше размеры изделия, тем (обычно) выше показатели его мощности и светового потока

Еще при оценке дизайна нужно обращать внимание на практичность конструкции. Обычно прожектор устанавливают для использования в течение многих лет, а потому при покупке необходимо убедиться, что конструкция изделия соответствует имеющимся у покупателя требованиям.

Класс защиты

Даже если прожектор будет располагаться на не особо пыльном участке и под навесом (то есть будет защищен от дождя), нужно удостовериться, что показатели его пылевлагозащиты находятся хотя бы на уровне IP65. Наличие столь высокого класса защиты свидетельствует о невозможности проникновения пыли внутрь прожектора и о его работоспособности при попадании несильных струй воды (под любым углом). Разумеется, если прожектор будет располагаться на открытом пространстве (не иметь физической защиты от дождя), то на всякий случай лучше взять модель с более высоким показателем защиты (вплоть до IP68), хотя на практике такая необходимость возникает редко.

Характеристики света. В этом плане целесообразно обратить внимание на три критерия – мощность, световой поток и температуру света. Первые два показателя взаимосвязаны (чем выше мощность, тем больше световой поток, примеры можно увидеть здесь). Перед покупкой обязательно определитесь с этими показателями, ориентируясь на площадь освещаемого участка и удаленность от него самого прожектора. Что касается цветовой температуры, то предпочтение целесообразно отдавать моделям с холодным светом (если иное не предусмотрено требованиями покупателя).

Производитель. Даже если очень хочется купить прожектор дешево, стоит пересмотреть решение в пользу практичности приобретения. Покупать китайские аналоги популярных моделей не особо рационально (такие модели зачастую имеют невысокую практичность и откровенно низкий ресурс использования). Лучше выделить чуть большую сумму и купить прожектор для улицы от известной организации. Например, в нашем ассортименте есть замечательные прожекторы Hiper с показателем защиты IP65. Их приобретение станет рациональным решением.

Перед тем как купить уличный прожектор с датчиком движения, рекомендуем почитать отзывы о понравившихся моделях такой продукции. Дело в том, что на практике некоторые изделия не оправдывают ожидания большинства покупателей. От приобретения таких моделей светотехники, естественно, лучше отказаться.

Настройка параметров

Если правильно выставить все параметры, то экономия электрической энергии может достигать 50 процентов. Это значительный показатель при современных тарифах на энергоносители. Как правило, на последних моделях датчиков движения устанавливаются три регулятора – LUX (DAY LIGHT), TIME, SENS.

LUX отвечает за настройку порога освещенности, TIME – время задержки отключения, SENS настраивает чувствительность срабатывания.

Угол установки

При установке ДД в помещении, как правило, его размещают в самой верхней точке в углу. Таким образом, получится достигнуть наиболее правильного расположения по отношению к площади, где будет самое интенсивное движение.

Если, к примеру, датчик устанавливается в прихожей, куда можно зайти сразу с нескольких комнат или кухни, то его направляют в ту сторону, в которой лучи будут охватывать максимальную территорию. Чтобы при появлении объекта из любого прохода сработала система оповещения путем замыкания сети. На улице место и высота установки могут быть разными. Но надо смотреть, чтобы в поле работы инфракрасных лучей не попадали ветки деревьев или другие объекты, на которые реагирование датчика не желательно.

Основные параметры настройки

Естественно, что есть и мертвые зоны, куда не рассеиваются лучи, и датчик не может реагировать. Но при правильной установке они минимальны и на работу прибора не влияют.

Чувствительность

Чтобы ДД реагировал предпочтительно только на людей, регулятор с надписью SENS желательно устанавливать на средние показатели, то есть между плюсом и минусом. При неправильной настройке свет будет включаться при перемещении маленьких объектов. По желанию диапазон можно разбить на несколько секторов по 45 градусов. Так создается площадь, на которой точнее происходит обнаружение. Каждый участок имеет специальный ограничитель.

Освещенность

Этот параметр настраивается с помощью регулятора LUX. Для ненужного срабатывания датчика в светлое время суток рекомендуется установить положение на максимум. Таким образом, порог замыкания контактов находится в режиме полной темноты, когда на улице ночь или помещение без окон. В более высокой ценовой категории есть ДД с установкой времени задержки выключения. Но если не хочется переплачивать, то можно установить дополнительно фотореле.

Время задержки

Диапазон реагирования на отключение выставляется исключительно по индивидуальному желанию. Обычно это период от 1 секунды до 10 минут. В рекомендациях специалистов указывается время 50–60 секунд.

Во время первого включения датчик движения среагирует, а затем произойдет отключение на время большее, чем будет выставлено в настройках. Но при следующем срабатывании таймер будет работать в правильном режиме, согласно установленным настройкам.

Кнопки настройки на корпусе датчика

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На заметку! Для рационального и экономного использования электроэнергии надо применять светодиодные или люминесцентные лампы и фонари.

Параметры выбора прожектора с датчиком движения

Выбор прожекторов в специализированных магазинах большой. Самыми популярными по типу освещения остаются светодиодные устройства. Они отлично фокусируют свет, имеют высокую яркость. Кроме них, в продаже есть прожекторы галогенного типа, созданные на основе инфракрасного излучения. Прочие современные приборы таковы:

• с LED-системой;
• на солнечных батареях;
• с люминесцентными лампами;
• с энергосберегающими ртутными элементами.

Расположение датчика

Способ соединения датчика с основным устройством играет важную роль в том, какая схема подключения будет выбрана. По типу размещения датчика выделяют прожекторы, где сенсор находится непосредственно внутри, под единым корпусом, а также в иной точке осветительного прибора. Реализуются модели с датчиком, который надо закреплять в отдалении от самого прожектора.

В корпусе светильника

Подключить подобный прибор просто, он не требует особых условий. Если сенсор встроен внутрь или жестко закреплен на корпусе, он компонуется с основным оборудованием в заводских условиях. Изделие нужно соединять с сетью обычным способом.

В отдельном корпусе на прожекторе

Когда датчик и прожектор не зависят друг от друга, подсоединить их можно разными методами. Рекомендуемый вариант подключения всегда отмечен в инструкции по применению. Также можно выбрать любую типичную схему и использовать ее. Чаще всего применяется прямое подключение к сети через датчик движения. Он в такой ситуации станет выполнять функцию простого выключателя, который срабатывает по мере появления движения в зоне детекции.

В отдельном корпусе в любом месте

Как в предыдущем варианте, здесь возможны разные типы подсоединения. Вот основные:

Использование дополнительного выключателя. Если последний присоединен параллельно датчику, прожектор может загореться как автоматически, так и при ручном включении. Нередко используется и последовательное подсоединение. Тогда освещение заработает от движения, только если переключатель повернут на ручной режим.
Присоединение нескольких датчиков движения. Это требуется, когда одного осветительного прибора на территории достаточно, но надо, чтобы он загорался от движения в разных зонах участка. Все сенсоры подсоединяются параллельно друг другу, при срабатывании любого включается свет.
Применение дополнительных источников освещения. Если прожектора не хватает на всю территорию, но одного датчика вполне достаточно для срабатывания, то один сенсор используют для монтажа нескольких прожекторов. Все они подключаются параллельно основному устройству

Важно только не превысить допустимую норму по мощности и правильно провести все монтажные работы.

Мощность

Обычно прожекторы для домашнего использования имеют умеренную мощность – 20-150 Вт, этого вполне хватает для освещения небольшой территории. Но для промышленного применения реализуются приборы с мощностью до 500 Вт и выше. Они годятся даже для больших стадионов. На дачу, в частный дом хватает прожектора на 50 Вт. Напряжение сети для приборов стандартное – 180-240 В. Если оборудование очень мощное, потребуется двухступенчатая схема и дополнительный контактор.

Температура излучения

Температура, или цветность излучения, должна составлять 2700-6500 К, чтобы быть комфортной для глаз. Свечение можно выбрать теплое, холодное, в зависимости от индивидуальных предпочтений. Лучшим считается белый свет в пределах 3500-5000 К.

Угол обзора

Чем шире угол обзора, тем больше надо энергии для функционирования оборудования. Для домашнего пользования приобретают прожекторы с углом 180 градусов.

Защитные оболочки конструкции

Все прожекторы будут использоваться на улице, значит, станут подвергаться действию агрессивных факторов. Поэтому их конструкция обязательно должна предусматривать наличие защитных элементов. Высокий класс защищенности гарантирует более длительную эксплуатацию изделия. Маркировка укажет, насколько хорошо корпус и содержимое прибора защищены от воды, грязи, пыли, солнечных лучей, мороза.

Вот основные классы:

• IP20 – защита отсутствует, можно применять только внутри помещения (не годятся для уличных прожекторов);
• IP21-23 – используются в неотапливаемых помещениях, есть защита только от конденсата;
• IP50 – корпус защищен от пыли, подходит для промышленных целей (гидроизоляции нет);
• IP54 – прибор защищен от влаги, не портится даже при высокой влажности воздуха;
• IP67-68 – 100 %-я гидроизоляция, не реагирует на осадки.

Конструкция светодиодного прожектора

Большинство прожекторов данного типа изготавливается на основе алюминиевого корпуса, содержащего стеклянные или пластиковые рефлекторы для рассеивания света или формирования узконаправленных световых пучков. Наличие нескольких наклонных зеркал внутри корпуса или специальных панелей (не обязательно стеклянных) позволяет задавать нужное направление светового потока.

В этих целях используются специальные радиаторы. В процессе нагрева температура по подложке с минимальным сопротивлением уходит на радиатор (обязательно наличие термопасты).

Для стабильной и продолжительной работы светодиодам необходимо постоянное напряжение с минимальными перепадами. За соблюдение данного требования отвечает дополнительный элемент – драйвер (блок питания). Эта небольшая деталь содержит трансформатор, диодный мост, конденсатор и стабилизаторы. Может быть дополнена иными электротехническими компонентами.

К уличным прожекторам нередко подключают датчики движения, поэтому они работают только при необходимости, когда сенсор регистрирует приближение человека. Датчик движения характеризуется разными параметрами, среди которых – чувствительность и диапазон действия. От первой характеристики зависит, будет ли устройство реагировать на передвижение собаки и других мелких существ, от второй – на каком расстоянии должен находиться от прожектора человек, чтобы включился свет.

Еще одним новшеством в схеме подключения светодиодных прожекторов является автоматический коммутатор. Он реагирует на уровень освещенности окружения и в зависимости от того, насколько в комнате/на территории темно, включает осветительный прибор на определенную мощность. К примеру, днем в солнечную погоду прожектор и вовсе не включится.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

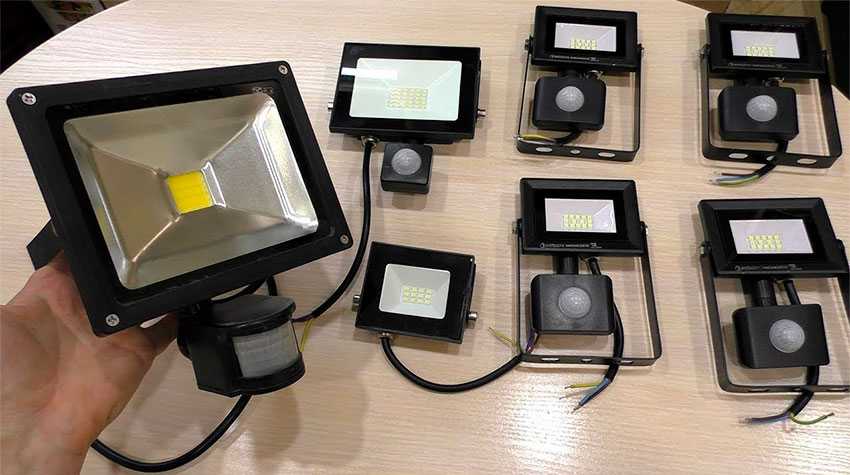

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Настройка работы датчика движения

Положение непосредственно датчика движения можно регулировать по вертикали и горизонтали. Это позволяет менять дальность обнаружения движения, а главное, угол разворота сектора обзора относительно неподвижного корпуса. То есть можно менять площадь контролируемого участка территории.

Дальнейшая настройка работы прожектора производится вращением ручек регуляторов на корпусе датчика.

DayLight

– для установки уровня естественного освещения (на улице или в помещении), начиная с которого датчик будет срабатывать при обнаружении активности. Когда регулятор повернут в крайнее левое (до упора) положение, прожектор будет включаться только ночью или в абсолютно темном помещении. Если он установлен в крайнее правое положение – датчик сработает независимо от освещенности, даже в самый светлый солнечный день. Возможность такой регулировки необходима, например, чтобы не тратить время на настройку, когда прибор с датчиком должен включаться в помещении с плохим естественным освещением.

Time

– для регулировки времени работы освещения при срабатывании, если не произойдет повторной фиксации движения. Диапазон регулировки составляет от 10 секунд до 7 минут.

Также подробную информацию о работе прожекторов с датчиком движения вы можете получить из видео:

Как настроить датчик движения?

Изменение настроек прибора проводится при помощи рукояток на корпусе. Их количество зависит от модели устройства, обычно переключателей от 2 до 4. Возле каждой ручки находится обозначение настройки, за которую она отвечает (буквенное и символьное), а также направление вращения рукоятки.

Оптимальные параметры и настройки имеет смысл подобрать до монтажа датчика. После подключения, особенно если прибор монтируется под потолком, тестировать настройки и менять их будет не слишком удобно.

LUX означает регулятор освещенности. С помощью этой настройки устанавливается пороговое значение освещенности, после которого датчик реагировать не будет. При первом подключении значение обычно ставится на максимум.

Настройка датчика движения TIME отвечает за промежуток времени после срабатывания, в течение которого свет будет включен. Если движение продолжается после первого срабатывания, таймер начинает отсчет заново, потому при базовой установке время обычно ставится на минимум.

Настройки SENS и MIC (регулятор чувствительности и микрофона) на бытовых моделях датчиков движения встречаются редко. Первый отвечает за «восприимчивость» датчика и устанавливается на максимальное значение, второй — за уровень чувствительности микрофона (ставится на минимум).

Основные особенности и характеристики

Поскольку такой прожектор состоит из двух независимых элементов, следует отдельно рассматривать характеристики осветительного прибора и датчика движения. У прожектора это тип лампы и её мощность.

В прожекторе могут быть использованы лампы любых типов:

• Традиционные лампы накаливания;
• Энергосберегающие лампы;
• Галогенные лампы;
• Светодиодные (LED) лампы.

1. Обычные лампы накаливания отличаются низкой надёжностью, небольшим сроком службы и слабой светоотдачей. Единственное их достоинство это низкая стоимость. В настоящее время их стараются использовать как можно реже, особенно если прожектор находится в неудобном месте и замена вышедшей из строя ламы связана с определёнными трудностями.
2. Энергосберегающие лампы намного надёжнее, хотя и несколько дороже. Кроме того они экономичнее обычных ламп. В тех случаях, когда не требуется большой яркости прожектора лучше всего использовать именно люминесцентные энергосберегающие лампы.
3. Галогенные лампы используются для освещения больших территорий, поскольку мощность таких ламп может достигать нескольких киловатт. Эти лампы отличаются высокой светоотдачей и продолжительным сроком службы.
4. Самыми экономичными и надёжными можно считать светодиодные лампы с датчиком движения. У них много преимуществ перед другими источниками света. Прежде всего, это срок службы, который может доходить до 50 000 часов и более. Светодиоды отличаются высокой светоотдачей, а по экономичности они превосходят все осветительные приборы других типов. Единственный их недостаток это высокая стоимость, но благодаря большому сроку службы и экономичности, светодиодный прожектор с датчиком движения может считаться самым оптимальным вариантом. Мощность всех осветительных приборов может варьироваться в широком диапазоне в зависимости от того для какой цели будет использоваться прожектор.

Для датчика движения основной характеристикой является его рабочая зона. Она определяется длиной захвата по горизонтали и углом, в пределах которого датчик движения реагирует на объект. Детектор движения, обычно, реагирует на движение при расстоянии 10-15 метров. Если датчик установлен на потолке, то его угол обзора равен 360°, настенные датчики имеют зону захвата в 120-160°.

Кроме этих характеристик учитываются ещё ряд параметров:

• Напряжение питания;
• Время задержки горения;
• Чувствительность;
• Коммутируемая мощность.

Напряжение питания стандартное – 180-240 В. Время задержки и чувствительность устанавливаются регулировками, выведенными на корпус датчика. Поскольку нагрузка коммутируется контактами реле, то она может достигать 1500W. Для включения прожектора большей мощности потребуется двухступенчатая схема, с дополнительным контактором

Если используется прожектор с датчиком движения для улицы, необходимо обратить внимание на диапазон рабочих температур и относительную влажность

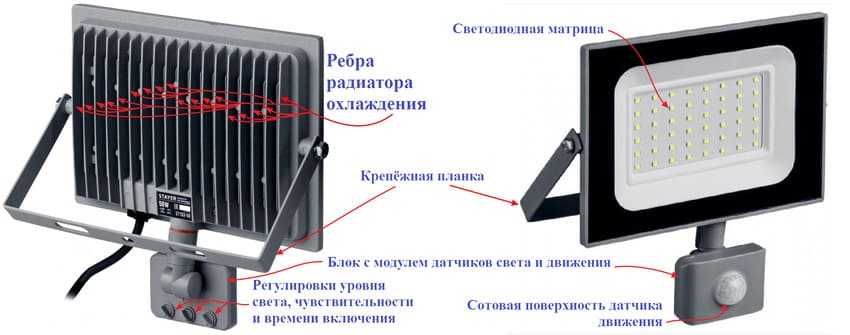

Устройство прожектора

Всякий светодиодный прожектор имеет:

• Светодиодную матрицу;
• Электронный драйвер, возможно, с выступающим наружу радиатором;
• Водонепроницаемый корпус;
• Отсек с клеммной колодкой (в некоторых моделях может отсутствовать);
• Крепёжное приспособление.

Из-за низковольтного питания (единицы вольт) светодиодных кристаллов, при подключении матрицы светодиодов к сети переменного питающего напряжения, требуется согласующее электронное устройство – драйвер. Это электронная плата, в составе которой входят силовые компоненты, нуждающиеся в дополнительном теплоотводе. Обычно, радиатором служит алюминиевая утолщённая стенка корпуса с ребристой поверхностью снаружи, обладающая хорошей теплоотдачей.

Элементы прожектора

Клеммная колодка, в зависимости от модели устройства, может монтироваться:

• Внутри корпуса прожектора;
• Отдельно.

Инфракрасный датчик реагирования

Некоторые модели прожекторов оборудованы датчиками приближения. Их применение позволяет в значительной степени уменьшить потребление энергии и без того экономичного устройства. Реализуется подобная функция с наиболее распространёнными максимальными параметрами реагирования:

• При резком появлении человека и движении его по зоне действия датчика, на отдалении 20 – 10м от него;
• При фронтальном движении человека непосредственно на датчик, начиная с расстояния, примерно 10м;
• При медленном подкрадывании теплокровного живого существа, весом в несколько десятков килограмм – не меньше 4м.

Впрочем, модуль датчика приближения имеет отличительные параметры и такие регулировки:

• Чувствительность;
• Время включения после окончания срабатывания сенсора.
