Цвета проводов в электрике: фаза, ноль, заземление

Стандарты маркировочной расцветки

Система маркировочных цветов была разработана и утверждена в Правилах устройства электроустановок (ПУЭ). Была определена цветовая и буквенно-цифровая расшифровка каждой жилы, которая должна соблюдаться по всей длине электропроводки. Если она была проложена уже ранее, без соответствия с утвержденными нормами, допускается идентификация на вводах и выводах, а также в местах соединения. Для этого используются разноцветные термоусадочные трубки и кабельные маркеры (в крайнем случае изолента аналогичного цвета).

Однофазная переменноточная сеть

Для переменного тока до 1000В с глухозаземленной нейтралью, к которым относится большинство жилых домов и административных зданий используется общепринятая расцветка. Нулевой провод :

	«Ноль» (N) — голубой;
	«Земля» (PE) — желто-зеленый;
	Совмещенный рабочий и защитный ноль (NPE) — желто-зеленый с голубыми метками на окончаниях.

Для фазных подключений существует спектр допустимых цветов:

Черный

Коричневый

Красный

Серый

Фиолетовый

Розовый

Белый

Оранжевый

Бирюзовый

Можно заметить, что в перечисленном списке нет синего, желтого и зеленого. Раньше они там были, но их исключили специально, чтобы окраска не совпадала с нулем и «землей».

Для упрощения монтажа и обслуживания используются разноцветные многожильные медные кабели и провода.

Чтобы избежать дополнительных расходов и сложностей, лучше еще на этапе планирования проводки определиться с цветом и рассчитать длину таким образом, чтобы один цвет сопровождал соответствующую линию по всему дому или квартире. Также, рекомендуется для розеток и выключателей проложить разноцветные фазные провода, а для нейтрали и заземления соблюдать один цвет.

Переменноточные трехфазные цепи

Для трехфазных электросетей до 2011 года в Украине действовала утвержденная схема «ЖЗК»:

Подключения	Изолента
Ф. А	желтый
Ф. В	зеленый
Ф. С	красный
Нейтраль	голубой

Сейчас же все большей актуальности набирает европейский стандарт МЭК 60445 от 2010 года, согласно которому была утверждена следующая расцветка:

Подключения	Изолента
Ф. А	коричневый
Ф. В	черный
Ф. С	серый
Нейтраль	голубой

На самом деле в Украине нет строгих требований по применению конкретного цвета. На практике используются те жилы, что есть в наличии. Для трехфазных, как и для однофазных цепей действует негласное правило, согласно которому нейтраль (N) всегда подключается голубым, заземление (PE) — зелено-желтым, а фаза — любым другим.

Буквенные обозначения выглядят таким образом:

(L) — напряжение для 220В;
(L1/L2/L3) — напряжение в электросети 380В;
(N) — ноль;
(PE) — заземление.

Нормы для постоянного тока

В отличие от переменного, постоянный ток имеет только две полярности: плюсовая и минусовая.Из-за того, что к обозначению полярности также нет строгих требований, часто можно встретить следующие варианты маркировок. Из-за того, что черным и серым часто обозначают фазу в переменноточных цепях, для удобства рекомендуется дополнительно использовать обозначения (+) и (-).

Примеры	Пример №1	Пример №2	Пример №3
Положительный полюс (+)	Красный	Красный	Коричневый
Отрицательный полюс (-)	Синий	Черный	Серый
Нулевая рабочая «M »	Голубой	Голубой	Голубой

Согласно ПУЭ, если постоянный ток отходит от преобразователя к которому подведен переменный, то выходящая плюсовая линия окрашивается в фазную и наоборот.

Буквенная маркировка имеет следующие пометки:

(L+) — положительный полюс;
(L-) — отрицательный полюс;
(M) — нулевая рабочая «М».

Нейтраль

Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.

Схема замкнутой электроцепи.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовое и буквенное обозначение проводников и шин

РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов должны иметь:
- проводники защитного заземления во всех электроустановках, а также
нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины.
N и голубым цветом обозначаются нулевые рабочие (нейтральные) проводники.
PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах должны иметь совмещенные нулевые защитные и нулевые рабочие проводники.

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины в электроустановках должны быть обозначены (не путайте с обозначением проводников!) :

при переменном трехфазном токе:
- фазы А — желтым,
фазы В — зеленым,
фазы С — красным;
при переменном однофазном токе:
- шина В, присоединенная к концу обмотки источника питания, — красным цветом,
шина А, присоединенная к началу обмотки источника питания, — желтым цветом.
Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
при постоянном токе:
- положительная шина (+) — красным,
отрицательная (-) — синим и
нулевая рабочая М — голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.
Согласно п. 5.2.1 ГОСТ Р 50462-2009 для идентификации проводников не должны быть использованы по отдельности желтый и зеленый цвета. Желтый и зеленый цвета следует применять только в комбинации желто-зеленого цвета.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Цветовое обозначение нулевых рабочих контактов

Цвет проводов в электропроводке

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля

Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Примечания

↑
M. Planck: «Zur Theorie des Gesetzes der Energieverteilung im Normalspektrum», Verhandlungen der Deutschen physikalischen Gesellschaft 2 (1900) Nr. 17, S. 237—245, Berlin (vorgetragen am 14. Dezember 1900)
Возможно, что буква S употребляется для обозначения как первая буква имени Сади Карно, которого Рудольф Клаузиус, первый кто употребил обозначение, считал важнейшим исследователем теории теплоты. См.: Clausius, Rudolf (1850). On the Motive Power of Heat, and on the Laws which can be deduced from it for the Theory of Heat. Poggendorff’s Annalen der Physick, LXXIX (Dover Reprint). ISBN 0-486-59065-8.

Основные параметры маркировки проводов

Установка стандартов маркировки проводников было сделано для того, чтобы повысить безопасность при работе и обслуживании электроприборов, а также, для упрощения и ускорения их обслуживания, так как знание правил подключения электроустановок поможет быстро распознать тип проводника по его цвету.

Изолирующие покрытие нейтрального проводника по принятым стандартам должно быть выполнено из синего или голубого полимера.

Для заземляющего проводника определены желтый и зеленый цвета, которые чередуются полосками по всей продолжительности провода. В случае комбинирования с нейтральным проводником в изоляции добавляются полоски синих оттенков.

Для маркирования проводника с фазой можно пользоваться коричневым, серым или черным проводником. В трехфазной сети, такое сочетание можно встретить одновременно в одном проводе.

Необходимость цветовой маркировки проводов

Электросети переменного тока содержат многожильные провода, при этом оплетка жил имеет разный цвет. Такое распределение значительно облегчает установку, разводку по объектам, ремонт и профилактику магистрали.

Если монтаж делает один человек, а на ремонт или периодическую профилактику приходит другой работник, с помощью цветных оболочек он распознает ноль, силовой провод и нейтральный. В старые времена обслуживание затруднялось из-за однообразного белого или другого цвета — приходилось прозванивать линию от начала до конца, чтобы выйти на фазу и нейтральный провод. С помощью стандартизированных цветовых оболочек можно наглядно выяснить предопределение проводника, такие колерованные жилы — одно из основных требований ПУЭ.

Маркируют стенки кабелей так, чтобы фазные колеры не были одинаковыми с нулевыми проводниками. Нормами установлено, что при использовании продукции без цветных оболочек обязательно устанавливают цветные метки на концах проводников. Они помогают не запутаться на соединительных участках. В качестве меток применяют термоусадочные кембрики, куски цветной изоляционной ленты.

Разбираетесь в маркировке проводов?

Да
34.65%

Пытаюсь разобраться
36.63%

Вообще в проводах не разбираюсь
28.71%

Проголосовало: 101

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки — загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост — внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

— Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

— Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

— Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
синий – ноль;
желто-зеленый проводник – заземление;
черный проводник – фаза А;
коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
Фаза А – L1, желтый – рекомендован коричневый.
Черный рекомендован в фазе В – L2, зеленый.
Фаза С – L3, красный – рекомендован серый.
Нулевой проводник – N синий.
Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
подключаем щупы в нужные гнезда;
прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Как самостоятельно обозначить провода цветом

Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.

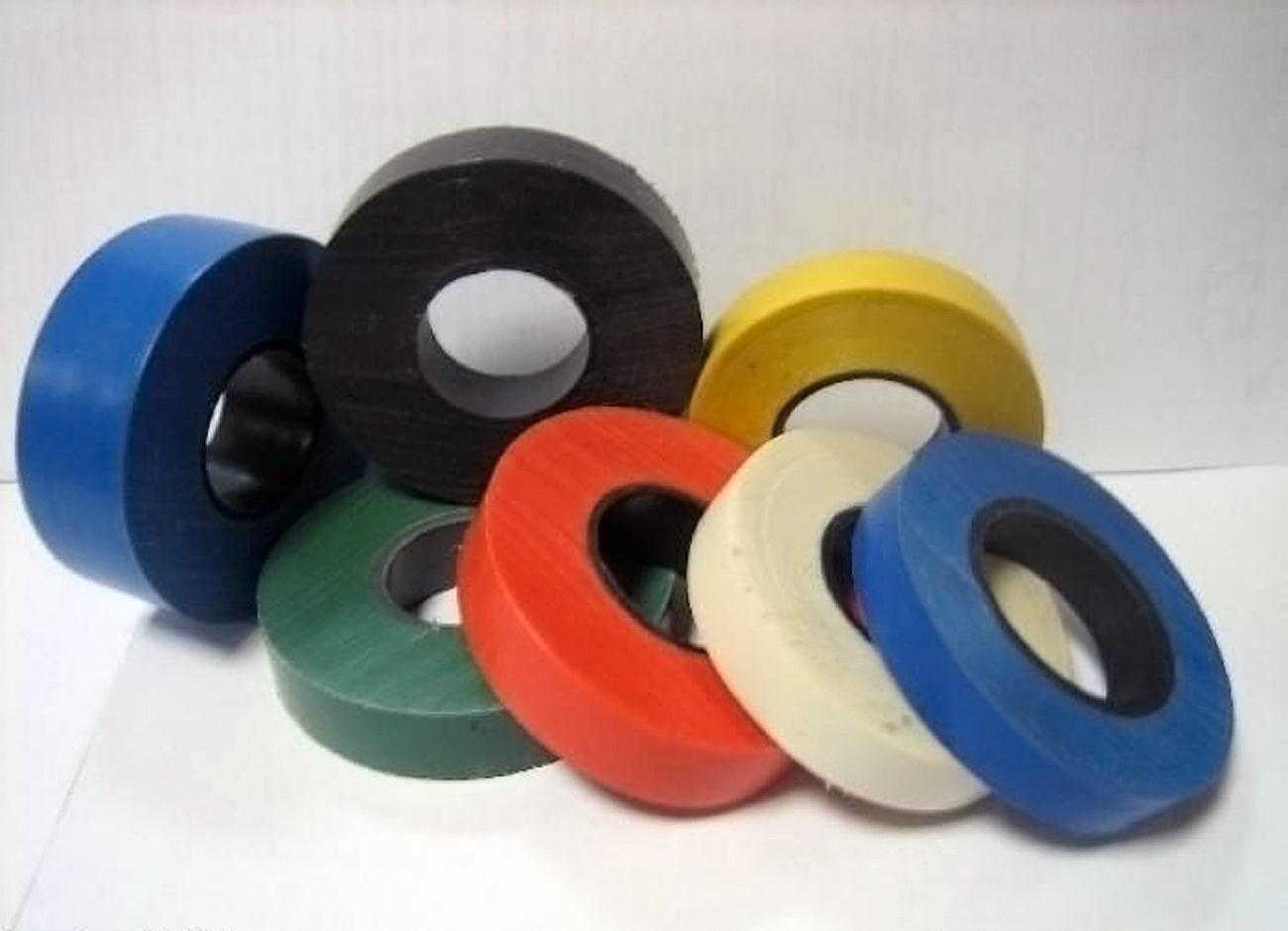

Цветная изолента для обозначения проводов.

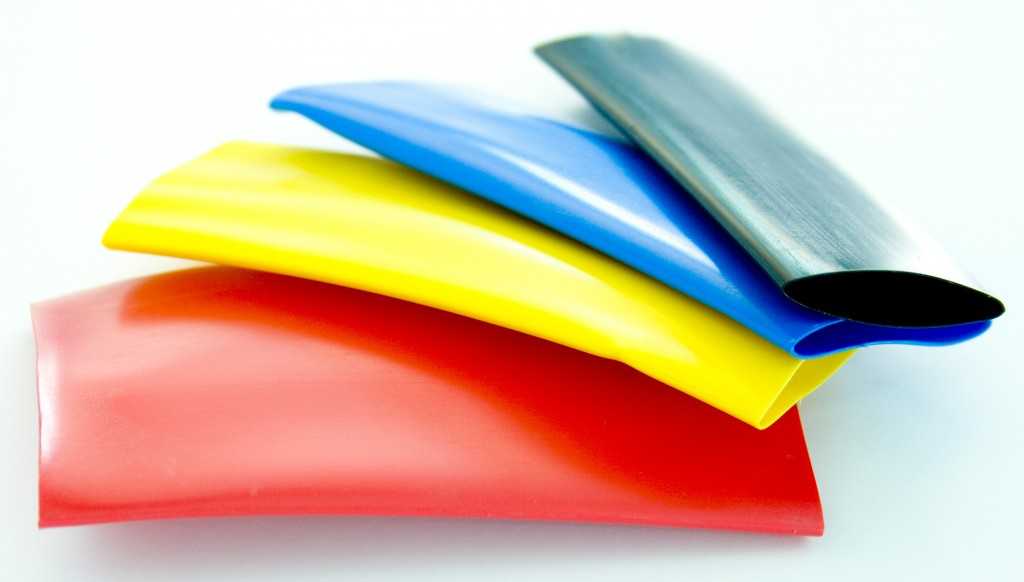

Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.
