Цвета проводов в электрике

Нюансы ручной цветовой разметки

Цветовая маркировка проводов с помощью кембрика

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

• стандартными кембриками;
• кембриками с термоусадкой;
• изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Термоусадочная трубка для проводов

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

• выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
• работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

При помощи мультиметра можно определить расположение фазы, ноля, и заземления

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Цвета проводов для цепи постоянного тока

В электрической цепи постоянного тока для положительного полюса $»+»$ обычно используют коричневый провод, а для отрицательного $»-«$ серый. Для нуля также предпочтителен цвет провода синий.

По итогам статьи хотелось бы напомнить, что если вы хотите долго жить – лучше избегать контактов проводов между собой не зная наверняка, какой где, так как соединение нуля с фазой может привести к резкому скачку тока в цепи и соответственно, немалым бедам, например, пожару или удару током.

Если вы столкнулись с нестандартным цветовым решением в проводке – будет лучше воспользоваться какими-либо другими способами понять где что, например, вольтметром.

Цветовая маркировка проводов

Обозначение l и n в электрике, используется для маркировки проводов вкупе с различными цветовыми комбинациями. Электропроводка для распределительных цепей переменного и постоянного тока имеет цветовую маркировку для обозначения фазы и нуля, а также земли. Все цвета проводов указаны в юридических документах. В большинстве стран Европы действуют цветовые коды проводки IEC (Международной электротехнической комиссии) для параллельных цепей переменного тока.

Как обозначается фаза?

Черная и красная изоляция всегда используется для фазовых проводов и распространена в большинстве стандартных бытовых цепей.

Термин «фаза» используется для обозначения проводов источника, по которым питание от электрической сервисной панели направляется к месту назначения, например к свету или розетке. Другими словами, провод не используется в качестве нейтрального или заземляющего провода или для каких-либо других целей, кроме как для переноски электрических нагрузок под напряжением

Важно знать цветовые обозначения фазовых контактов, чтобы обезопасить себя от поражения электрическим током. Никогда не стоит работать с фазовыми проводами под напряжением без соответствующей защиты

Красные провода также используются для обозначения проводов под напряжением. Например, они иногда используются в качестве второго фазового провода в 240-вольтовых установках. Еще одно полезное применение красных проводов — соединение проводных датчиков дыма, чтобы при срабатывании одного сигнала тревоги все остальные срабатывали одновременно.

В трехфазной сети на 380 В чаще всего используются черный, коричневый или красный и серый цвета для обозначения фазы.

Цвета заземленных проводов

Все электрические устройства должны быть заземлены. В случае неисправности заземление обеспечивает безопасный путь для прохождения электричества. Ток возвращается в землю. Желто-зеленые провода подключаются к электрическим устройствам, таким как выключатели, розетки и приспособления, а также к металлическим каркасам или корпусам приборов. Металлические электрические коробки нуждаются в заземлении, потому что они сделаны из проводящего материала. Пластиковые коробки, напротив, не проводят ток и не требуют заземления, поэтому в них может и не быть заземляющих проводов. Для большей безопасности заземляющие провода выполнены из меди, т.к. этот материал имеет высокое сопротивление. В ряде некоторых стран можно встретить голые медные провода без маркировки — это тоже жилы заземления. В России и Европе, однако, как многожильные, так и одножильные провода маркируются желто-зеленым цветом. Также заземленные провода обычно тоньше фазовых и нейтральных. Стоит запомнить, что желтым и зеленым цветом обозначаются ТОЛЬКО заземляющие контакты, такая маркировка никогда не используется для нейтральных или, тем более, фазовых жил (согласно стандарту МЭК 60446:2007 обозначение земли в электрике — только желто-зеленое).

Цвета нулевых контактов

Нулевые контакты маркируются синим, белым или совокупностью этих цветов, в зависимости от количества жил. Иногда нуль обозначается серым цветом. Иногда встречаются ситуации, когда нулевые и заземленные жилы совмещены, тогда провод окрашивается в синий цвет желто-зеленый маркировкой на концах и в местах ветвления.

Цвет проводов и шин при переменном трехфазном токе

Переменный трехфазный ток используется в основном в промышленности, в таком случае шины и высоковольтные приводы окрашиваются в различные цвета соответственно фазам.

• Желтый цвет — канал фазы “А”
• Зеленый цвет — канал фазы “В”
• Красный цвет — канал фазы “С”

Цветовая маркировка проводов и шин при постоянном токе

Цепи постоянного тока широко используются в несложных бытовых приборах, аккумуляторах и все еще в некоторых видах электротранспорта. Раньше, в приборах и сооружениях, построенных до 2011 года, красным цветом обозначалась положительная шина (+), синим или черным цветом — отрицательная (-), и голубым — нулевая рабочая. Однако после 2011 вступил в силу другой ГОСТ, теперь положительная шина (плюс) обозначается коричневым, отрицательная (минус) серым и нулевая рабочая синим цветами.  Иногда встречается обозначение плюса и минуса другого типа:

• Красный — плюс-кабель
• Черный — минус-кабель
• Белый или серый — земля

Если нет уверенности, с какой именно маркировкой идет работа — обязательно! нужно воспользоваться мультиметром или индикаторной отверткой.

Принцип работы одноклавишного коммутационного элемента

Приведем конкретный пример для прояснения принципа работы. Коммутационное устройство устанавливается с разрывом проводника, имеющего напряжение 220 В и соединенного со светильником. Под такой выключатель в однофазной электрической сети предусмотрено 2 провода.

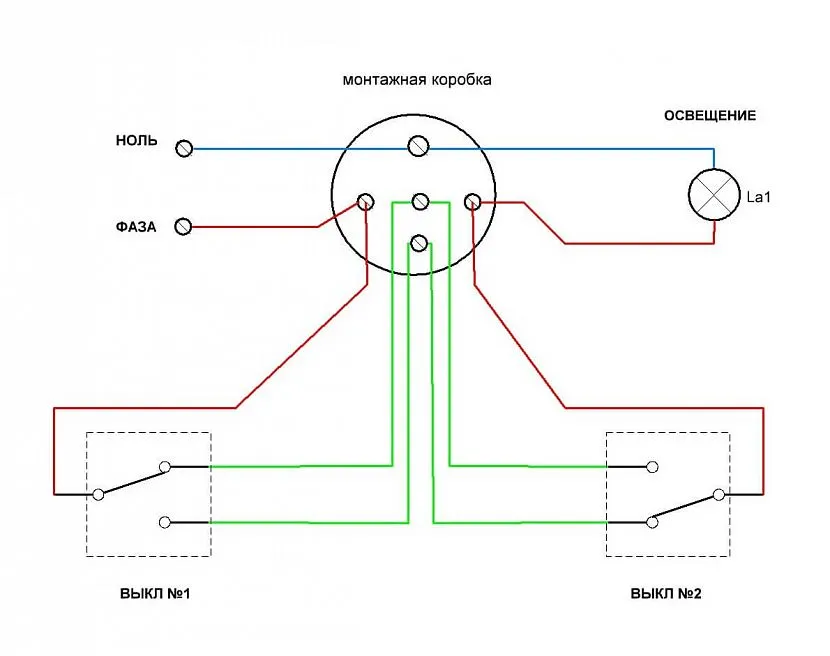

Принцип работы одноклавишного выключателя Источник samelectrik.ru

Первый из них, с условным названием «А», соединяет силовой щиток с выключателем и транспортирует по нему электрический ток. Эта проводка всегда находится под электрическим напряжением 220 Вольт. Другая проводка протягивается от коммутационного элемента к источнику освещения и доставляет ток к нему. При нажатии на выключатель оба контакта соединяются друг с другом. Напряжение поступает на осветительный прибор и тут же загораются лампы. Возвращение переключателя в исходную позицию разрывает соединение цепи, контакт пропадает, поэтому лампа гаснет из-за отсутствия в ней тока.

Кодировка «L» на выключателе обозначает на зажим, предназначенный для присоединения проводника, имеющего фазу. В нашем случае по схеме – это кабель «А», протянутый от электрического щитка. Такая проводка находится постоянно под высоким напряжением.

Зачем пользоваться цветовой маркировкой

Несомненно, для определения проводника можно воспользоваться индикаторным прибором. Достаточно прикоснуться к оголенному концу провода и сигнал индикатора сообщит о том, что перед нами фазный проводник, а если никакого сигнала не последует, значит перед нами нейтральный проводник.

Однако, цветовой обозначение, при необходимости устранения неисправностей способно значительно уменьшить время на нахождение необходимого проводника. Также, не стоит забывать о том, что знание цветов проводников делает работу с ними более безопасной.

Требования ГОСТ по маркировке

Судя по ГОСТу 2009 года маркировка может быть как буквенная, так и цветовая. При этом ни одно не может исключать другое.

Данный стандарт распространяется не только на вновь создаваемые электрические сети, но также и на уже существующие, находящиеся в стадии ремонта. Не стоит пытаться привести проводку к соответствию указанным ГОСТам, если она и без того исправно работает.

Если соблюдение правильных цветов проводников невозможно ввиду их отсутствия, можно на каждом конце проводника оставить маркеры, используя для этого втулочный изолятор, изоленту или термоусадку.

Требования к цветам проводников при монтаже.

К выключателю от распределительной коробки тянется медный кабель, у которого определенное количество проводников, в зависимости от того, на сколько клавиш установлен выключатель и сколько групп освещения он будет включать или выключать.

Подключение должно производится с соблюдением определенных правил:

• В разрыв необходимо пускать фазный проводник.
• Также, для запитки выключателя разрешено пользоваться проводником белого цвета, указывая это на электросхеме.
• При коммутировании розетки обязательно соблюдение полярности, слева направо должны подключаться ноль, заземление, если предусмотрено и фаза.

Если в проводе имеются два проводника с похожим , определить среди них фазу можно используя мультиметр или индикатор.

При составлении электросхемы стоит подробно указывать, какое значение у букв L и N, так их может быть несколько и с разными значениями.

В зависимости от сети, может быть несколько фаз, поэтому необходимо делать засечки возле каждой буквы, а также, указывать на схеме их цвет. Для разметки коммутационных и защитных устройств используются отдельные специальные символы.

Что говорит ГОСТ

В ГОСТ 31947-2012 регламентируется правила, согласно которым осуществляется маркировка. Каждый цвет должен быть сплошным, без дополнительных рисунков или узоров. Жёлтый и зеленый никогда не используются отдельно, только вместе. Они применяются для заземляющей жилы. Белый рекомендуется не использовать вообще.

Различные издания этого руководства применяются с середины прошлого века инженерами при проектировании разводки кабелей как унифицирующие применяемые подходы. Руководство используется не для всех линий постоянного и переменного тока, а лишь для напряжения меньше 750 кВ. В странах СНГ применяется более раннее, шестое издание.

Расцветка в сетях постоянного тока

Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному — черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.

Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение — это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.

Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе — черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений.

1. У клавиатуры для ноутбука или блока питания компьютера:
2. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие.
3. Белый – для разъема USB D, при этом зеленым определяется D+.
4. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

• За что отвечают провода магнитолы по цветам:
• Черный – земля или подключение к массе двигателя.
• Красный – шнур питания.
• Желтый – питание, соединяется с красным.
• Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить провода нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Маркировка проводов в трехфазной сети 380 В

Как и в однофазном варианте, трехфазная сеть может быть с заземлением или без него. Исходя из этого, выделяют трехфазную сеть с четырьмя и пятью жилами. Четырех проводная система 380 В включает три фазных (L) и одну жилу рабочего зануления (N). В пяти проводной системе добавляется жила защитного зануления (PE).

Цветовая маркировка жил в трехфазной сети следующая:

• Фаза A (L1) – провод в коричневой оболочке.
• Фаза B (L2) – провод в черной оболочке.
• Фаза C (L3) – провод в серой оболочке.
• Рабочее зануление (N) – провод в синей (голубой) оболочке.
• Защитное зануление (PE) – провод в желто-зеленой оболочке.

Фазные жилы в определенных случаях могут иметь другие цвета.  Во избежание путаницы, применение синего и желто-зеленого цвета для их маркировки недопустимо.

Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

• красный, коричневый или черный – фазный провод;
• остальные цвета (предпочтительно синий) – нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

• красный (коричневый) – 1 фаза;
• черный – 2 фаза;
• серый (белый) – 3 фаза;
• синий (голубой) – рабочий ноль (нейтраль)
• желто-зеленый – заземление.

Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза – белый, красный и черный, ноль – синий, а земля – желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распределительных коробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Самостоятельная маркировка контактов

Ручное обозначение фазы и нуля в электрике используется при разметке кабелей во время наладочных работ электриков или в старых домах. Использовать для этих целей можно:

• кембрики для разметки проводов
• изоленту
• термоустойчивые кембрики
• термоустойчивую ленту

Разметка может находится только в специальном месте — там, где провод заходит в шину. Лента, кембрики для разметки проводов могут быть разного размера, цвета и иметь напечатанные буквы и цифры. Для цветовой маркировки можно использовать цветную изоленту. Длина бирки по ГОСТу должна быть не менее 2,5 см. Как правило вручную размечаются фазовые и нулевые провода, вовлеченные в монтажные работы или утратившие заводскую маркировку.

Если необходимо разметить кабели в электрощите, то придется размечать каждый кабель по порядковым номерам, отмечая место расположения электроприбора, давай номер и буквенное обозначение каждому проводу.

Разметка двужильных проводов

При разметке двужильных проводов для определения фазы можно использовать индикаторную отвертку — при контакте с фазой и подаче напряжения загорается светодиод. Таким образом можно легко отметить, как обозначается фаза и ноль для двухжильного провода. Да многожильных проводов такой способ может подойти только для определения нуля, на любой фазовый контакт прибор будет реагировать одинаково. Не стоит забывать, что для разметки фазы подходят красный, черный, коричневый и, в некоторых случаях, фиолетовый цвета, а нуль отмечается белым или синим цветом. Для разметки лучше использовать термоустойчивые ПВХ трубки или каналы.

Разметка трехжильных проводов

При разметке трехжильных проводов стоит воспользоваться мультиметром для определения фазы, нуля и земли. Мультиметр сравнивает напряжение на концах двух проводов, и, как правило, значение будет выше на сопряжении “фаза-ноль”, чем “фаза-земля”. После определения значения провода можно проводить маркировку все теми же термоустойчивыми ПВХ трубками в соответствие с цветовой схемой и ГОСТом. N — белый и синий, L — красный, черный, коричневый и др., PE — желто-зеленый.

Подводя итоги можно сказать, что каждая деталь в оформлении провода важна — никогда не стоит упускать из вида его цвет, толщину, различные бирки, буквенно-цифровые обозначения. Благодаря всему этому можно легко понять, как обозначают фазу и ноль в электрике, какой провод заземлен, какой нейтральный, а какой находится под напряжением. Если знать, как обозначается фаза и ноль в электрике и уметь обращаться с электронными цепями приборов и понимать обозначения (они все прописаны в ПУЭ и ГОСТ Р 50462-2009), можно легко починить устройство, при этом обезопасив себя от удара электрическим током.

Специфика различных видов кабельной продукции

Прежде, чем вести разговор о маркировке, стоит определить, в чем же разница между кабелем, проводом и шнуром. Различные виды кабелей могут использоваться не только на поверхности, но и под землей, и в воде. Это возможно потому, что одна или несколько изолированных жил защищены специальной оболочкой, которая может быть изготовлена из различных материалов, способных противостоять агрессивным условиям внешней среды.

Что касается электрических проводов, то в них тоже имеются скрученные или изолированные друг от друга проволоки или жилы. Они покрыты защитной неметаллической оболочкой или обмоткой, которая не предполагает их прокладку в земле.

Шнуром называют провод, в котором находятся гибкие и изолированные жилы. С помощью этого вида кабельной продукции осуществляется подключение к сети различных бытовых устройств, приборов, которые подвижны или часто перемещаются с места на место.

1. Классификация кабельной продукции в зависимости от назначения выглядит следующим образом:
2. Силовые изделия. К ним относятся провода СИП и ВВГ. Последняя разновидность годится для монтажа электропроводки и освещения внутри помещений, подключения электроустановок. Самонесущий изолированный провод (СИП) применяется при строительстве воздушных линий электропередач и создании ответвлений к жилым домам и постройкам. Количество токопроводящих жил в изделиях с маркировкой ВВГ варьируется от 1 до 6. Для СИП-разновидности этот показатель колеблется от 1 до 4.
3. Назначение радиочастотных кабелей – это передача сигнала от одного устройства к другому.
4. Контрольные изделия нужны для питания устройств и незаменимы в системах дистанционного управления. ГОСТ допускает в них количество токопроводящих жил от 4 до 37 шт.
5. Чтобы на расстоянии координировать работу приборов и устройств, наравне с контрольным видом применяют провода управления. Токоведущих жил в таких изделиях может быть от 3 до 108 шт.
6. Отдельный вид кабеля связи потребуется для того, чтобы абоненты имели возможность обмениваться информацией на расстоянии. Внутри этой группы существует разделение на высоко- и низкочастотные типы продукции.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

• Итак:
• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять

Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

1. Итак:
2. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Основные определения

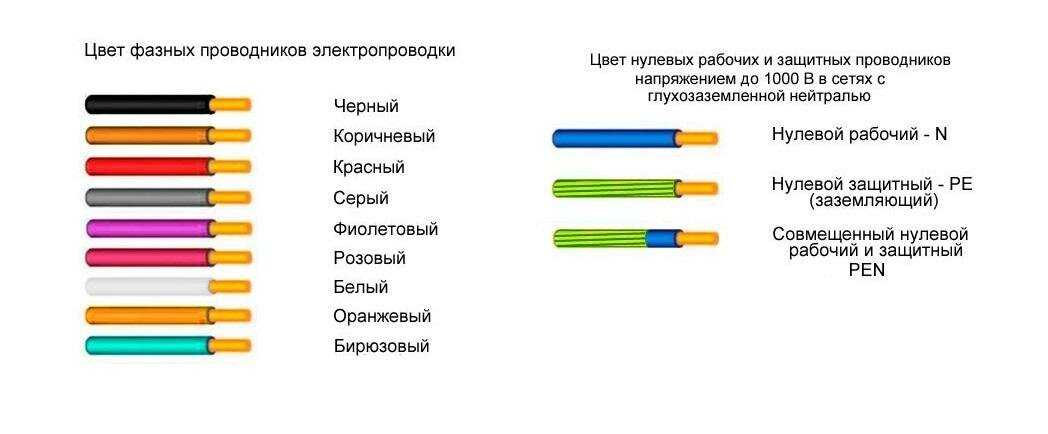

В электросетях переменного тока до тысячи вольт цветовая маркировка проводов и кабелей строго регламентируется государственными нормативными документами, такими как «Правила устройства электроустановок» (ПУЭ), а именно за это отвечает раздел седьмого издания в 1 главе, пункты 1.1.29 – 1.1.30. В нем указывается, что «Идентификацию жил проводов по цветам или цифровым обозначениям» необходимо применять в соответствии с ГОСТом P 50462-92 (MЭK 446-89). Маркировка имеет основные обозначения:

• PE – защитный нулевой проводник (земля) – ярко-жёлтого цвета с зеленой полоской, или как чередование зеленых и желтых полосок;

• N – нулевой рабочий проводник (нейтраль) — голубой цвет;
• РЕN – нулевой и рабочий, совмещенный в одном проводнике – желто-зеленой окраски с голубой полоской в месте подключения;
• L – линия (фаза) – может иметь белый, серый, коричневый, черный или фиолетовый цвет.

В распределительных щитах 3-фазного переменного тока шины окрашиваются:

• желтым – L1 (фаза А);
• зеленым – L2 (В);
• красным – L3 (С);
• голубого – колодка нулевого рабочего проводника N;
• чередующимися продольными или поперечными полосками одной ширины желто-зеленого цвета – заземляющая шина РЕN.

ПУЭ допускает обозначать цвет основных проводов фаза, ноль не по всей протяженности шины, а только выполнять в местах подсоединения к контактам, при невидимости шины – разрешается ее не раскрашивать.

Надо не забывать, что обозначение проводов по цвету, ни в коем случае, не должно снижать степень электробезопасности и удобства при ремонте или обслуживании электрооборудования.
