Монтаж крышного вентилятора дымоудаления: виды

Правила монтажа

Крышные вентиляторы чаще всего требуют много места для установки. Диаметр некоторых видов достигает 1,5 метра. По причине таких больших габаритов возможны проблемы при монтаже, поэтому необходимо четко придерживаться правил установки.

Тщательная подготовка значительно облегчает процесс установки крышного вентилятора и помогает избежать ошибок и лишних трат.

Монтаж вентиляционной системы рекомендуется проводить на твердой поверхности. Поэтому нужно заранее организовать на воздуховодах, выходах шахт или непосредственно на крыше несущие конструкции – стаканы.

На них устанавливается вентилятор. При установке прибора на мягкой крыше разрабатывают специальный проект.

Монтаж системы, примыкающей к бетонным или кирпичным строениям, проводится только после гидроизоляции стены. На выходах устанавливаются дефлекторы с утеплением для защиты от снега.

Для крыш, сконструированных из мягкого материала, рекомендуется создать дополнительную вибро- и шумоизоляцию.

3 Плюсы и минусы

Применение вентиляторов дымоотведения имеет положительные и отрицательные стороны.

Преимущества:

вентиляторы обеспечивают высокую выживаемость людей, оказавшихся в помещении в период задымления;
мгновенное сигнализирование датчика приводит к автоматическому включению, что позволяет приступить к процессу ликвидации дыма с начала возгорания;
возможность подключения системы к дополнительному источнику питания позволяет запускать приборы даже при отключенной подаче электроэнергии;
большой ассортимент вентиляторов облегчает выбор и позволяет купить оборудование любого вида и мощности.

Минусы:

сложная установка, требующая знаний и опыта;
необходимость постоянной проверки системы на работоспособность.

Назначение и применение

Вентиляторы крышные предназначены для удаления из помещения через вентиляционный канал вредных выбросов, неприятных запахов, дыма, влаги. Они эффективно предотвращают образование конденсата на внутренних стенках здания и вентиляционных шахт, развитие заплесневелых грибков в строении с повышенной влажностью.

Вытяжные вентиляторы на крышу устанавливают в частных домах, в производственных цехах, на предприятиях общественного питания, больницах, офисах, в торговых центрах и других общественных и промышленных зданиях. В зависимости от того, какова этажность строения и объем проветриваемого помещения выбирают вид вентилятора.

Руководство по установке крышных вентиляторов

Перед установкой крышного вентилятора на монтажный стакан необходимо присоединить обратный клапан. Устройство, поступившее с завода-изготовителя, подлежит тщательному и внимательному осмотру. Створки клапана могут быть зафиксированы производителем для безопасности транспортировки, поэтому следует освободить их от фиксаторов (транспортировочных болтов), убедиться в свободном ходе створок без заедания или помех.

Для крепления обратного клапана вентилятор необходимо подвесить на специальном подъемном устройстве. Ставить его на клапан для монтажа запрещается, это практически всегда заканчивается перекосом клапана и выводом его из строя. Точность соединения проверяется по специальным отметкам, нанесенным изготовителями.

Если их не имеется, то потребуется аккуратность и точность монтажа без перекосов. Необходим постоянный контроль положения вентилятора относительно клапана.

Установка вентилятора с прикрепленным обратным клапаном выполняется в строго вертикальном положении. Крепежные отверстия вентилятора совмещаются со шпильками, наваренными на опорную площадку стакана. Навинчивается по 2 гайки, сила зажима подлежит тщательному контролю.

Кровельное покрытие вокруг установленного вентилятора тщательно приводится в порядок. При необходимости производят полный цикл кровельных работ вокруг крышного вентилятора, включающий в себя герметизацию зазора, укладку песчано-цементной стяжки, установку гидроизолирующих материалов, фартуков и юбок, прочих необходимых элементов кровельного покрытия.

Важно! Необходимо помнить, что целостность поверхности кровли в участке установки вентилятора позволит обеспечить работоспособность потолочного перекрытия здания и элементов конструкции, непосредственно расположенных на нем

На что обратить внимание до начала монтажных работ

При монтаже крышных вентиляторов неминуемо возникает вопрос выполнения отверстия в кровле и гидроизоляция стыков. Данные работы должны быть отражены в проекте на системы вентиляции в виде строительного задания и выполняться строительной организацией.

Ещё один нюанс — подведение электричества к агрегату. Кабель к вентилятору может быть проложен как внутри вентиляционной шахты, так и по отдельному кабельному стояку. Как бы то ни было, требования по электроподключению отражаются в проекте на систему вентиляции в задании на электроснабжение системы, а детально описываются в рамках проекта на систему электроснабжения. Непосредственно на объекте работы по прокладке кабеля выполняет электромонтажная организация.

К моменту монтажа крышных вентиляторов шахта уже должна быть построена, её примыкание к кровле гидроизолировано, а кабели — подведены, но обесточены.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

Монтаж систем вентиляции

Публикация:

Монтаж осевых и крышных вентиляторов и эжекционных доводчиков

Читать далее:

Монтаж кондиционеров и приточных камер

Монтаж осевых и крышных вентиляторов и эжекционных доводчиков

Осевые вентиляторы устанавливают на кронштейнах, заделанных в стену, в оконных и стенных проемах и в воздуховодах. Монтаж осевых вентиляторов ведут, как правило, двое слесарей-вентиляционников 5-го и 3-го разрядов с помощью автокранов или лебедок.

Рис. 1. Установка осевого вентилятора:
1 — вентилятор, 2 — подвески, 3 — перекрытие, 4 — воздуховод

Дополнительные материалы по теме:

При монтаже вентилятора на виброизоляторах сначала их устанавливают на опорную конструкцию, а затем к виброизоляторам крепят вентилятор. После этого виброизоляторы регулируют, перемещая их до тех пор, пока не будет равномерной осадки всех виброизоляторов. Далее размечают отверстия для крепления болтов и снимают вентилятор с виброизоляторов. После этого просверливают отверстия и, установив вентилятор, закрепляют его. До пуска вентилятора необходимо проверить горизонтальность его установки, зазоры между рабочим колесом и обечайкой и прокрутить вентилятор от руки. Затем подключают электродвигатель к электрической сети и проверяют вращение.

Крышные вентиляторы монтируют с кровли здания два монтажника 5-го и 3-го разрядов с помощью стреловых или башенных кранов. До начала монтажа должны быть устроены бетонные опорные стаканы с закладными болтами, установлены поддон и деревянные рамы. Вентилятор, который поступает к месту монтажа комплектно, и электродвигатель необходимо осмотреть. Кроме того, следует проверить зазор между входным патрубком и рабочим колесом. До начала монтажа проверяют размеры отверстий в кровле, привязку их к строительным конструкциям, а также высоту стаканов и соответствие расположения и количество анкерных болтов в стакане расположению и диаметру крепежных отверстий вентиляторов.

Монтаж начинают с осмотра вентилятора. Осмотрев вентилятор, к нему присоединяют самооткрывающийся клапан, который при выключении вентилятора автоматически закрывается, а при включении — открывается. Если сеть воздуховодов разветвлена, то вместо клапана присоединяют звено воздуховода. Застропив вентилятор, его поднимают краном на кровлю здания. Установленный крышной вентилятор крепят анкерными болтами, предварительно уложив между бетоном и вентилятором резиновую прокладку. Каждый болт должен быть закреплен двумя гайками. После установки вентилятора монтируют зонт и крепят поддон. В помещениях с большим влагосодержанием при возможном образовании конденсата к поддону присоединяют дренажную трубу, Кот I должна быть выведена в канализацию.

Подключив электродвигатель к электросети, проверяют работу крышного вентилятора.

Монтаж эжекционных доводчиков начинают с установки мета лического каркаса, который заделывают в строительные конструкции. К металлическому каркасу, выполненному из уголков, крепя’ доводчики и трубопроводы, а также декоративные деревянные подоконные панели. Доводчики и трубопроводы крепят к каркасу с помощью электросварки, а деревянные детали — шурупами.

В подоконной деревянной панели устанавливают приточную алюминиевую решетку, а к вертикальной панели — рециркуляционную решетку. Эти решетки должны сниматься, чтобы можно было иметь доступ к доводчику и арматуре.

Эжекционный доводчик присоединяется к приточным воздуховодам с помощью гибких патрубков диаметром 100 мм и длиной 600 мм, поставляемых заводом комплектно с доводчиком. Трубопроводы тепло- и холодоснабжения прокладывают к доводчику из стальных труб слесари-сантехники. При этом они устанавливают индивидуальный регулятор температуры, отключающую арматуру и обратные клапаны.

Рекламные предложения:

Читать далее: Монтаж кондиционеров и приточных камер

Категория: —
Монтаж систем вентиляции

Требования к изделиям

Вентиляторы, которые применяются для дымоудаления должны соответствовать определенным требованиям, чтобы выполнять свои задачи исправно. Среди них можно выделить:

высокое качество сборки;
термоустойчивость;
химическая инертность;
достаточная мощность;
минимальный шум.

Для крышных вентиляторов дымоудаления должен использоваться металл наивысшего качества. Обычно для этих целей используют легированные стали, которые имеют покрытие для защиты от коррозии. Последнее является обязательным, т. к. корпус постоянно находится под воздействием осадков. Во время выброса дыма температура в шахте может достигать значительных значений. Материал вентилятора должен быть устойчив к этому. В документации должна быть указана работоспособность при 900°. Таким показателем обладают вентиляторы высшей ценовой категории. Для более дешевых агрегатов выносливость заявлена на уровне 500°.

Во время горения материалы выделяют ядовитые химикаты, а также активные вещества. Они разрушающе действуют не только на организм, но также и на предметы. Если корпус и лопасти вентилятора не будут к ним устойчивы, то смысла от такого агрегата не будет. Кроме того, двигатель должен быть герметично изолирован как от внешней среды, так и от крыльчатки. Материал корпуса и крыльчаток должен обладать химической нейтральностью к возможному воздействию. Перед покупкой необходимо произвести расчеты. Они позволят определить, какой объем воздуха и за какое время может быть выброшен. В зависимости от этого подбирается мощность двигателя вентилятора. Уровень шума такого прибора должен находиться в пределах установленных норм. Это особенно актуально в том случае, если задымление произошло только на одном или нескольких этажах.

Это интересно: Как сделать вентиляционный короб на крышу: пошаговый инструктаж по обустройству

Как выбрать кровельные вентиляторы

Выбор этих устройств – сложный процесс. Для того, чтобы приобрести необходимые крышные вентиляторы и их применение было по задаче, нужно учесть основные моменты.

При выборе важно учесть количество этажей. Для одноэтажных строений можно использовать осевые модели

В случае, если в здании более чем один этаж, тогда только радиальное оборудование.

Также при выборе необходимо учитывать объем тепловой нагрузки, например, при пожаре. Для жилых помещений он составляет порядка 300 градусов. Для офисов – до 400 градусов. Для промышленных и складских зданий – объем составляет до 450 градусов.

Также важно то место, где будет монтироваться система. Оборудование для удаления дыма отлично будет выполнять свои функции и в одноэтажных домах, и в многоэтажных зданиях

Чтобы не сделать ошибок при выборе и не переплачивать за ненужные функции, прежде чем приобретать, лучше лишний раз проверить все моменты. Не лишним будет получить консультацию у эксперта по этому оборудованию. Но представленной информации достаточно для выбора необходимого устройства.

Устройство и дополнительные элементы конструкции

Так что же такое экстрактор дыма? Это особая конструкция, обеспечивающая отвод дыма и продуктов сгорания, но при этом поддерживающая приточную вентиляцию.

Эти вентиляторы предназначены для работы в аварийных ситуациях и предназначены для принудительного удаления дыма из помещения, а также нагретых газов и избыточного тепла. Все модели с самого начала разработаны для успешного проведения и транспортировки смесей горячего воздуха до 600 градусов Цельсия.

Особенность крышных вентиляторов в том, что они без сбоев работают даже при высоких температурах. И при этом они обеспечивают расход воздуха 20 000 м3 / ч.

Поэтому их конструкция обычно изготавливается из дорогих материалов:

Так из чего сделаны эти вентиляторы? Они состоят из двигателя, кожуха и оболочки. Обычно, если двигатель электрический, используются трехфазные асинхронные двигатели. Кожух формирует исходящие воздушные потоки, а основание вентилятора фиксирует всю конструкцию на крыше.

Обычно вентилятор также имеет дополнительные детали, такие как дефлектор, защищающий от дождя и снега, и термодатчики, защищающие это устройство от перегрева:

Вот еще один пример устройства этого устройства:

Прочность и мощность таких устройств всегда зависят от материала, из которого они сделаны. И это выбор производителя. Сегодня дымососы выпускают многие бренды, но их продукция сильно отличается по параметрам.

Например, вентиляторы Systemair перемещают горячий воздух только до 300 градусов. Но при этом они славятся тем, что их лопасти имеют особую конструкцию, не допускающую скопления в ней продуктов сгорания. А некоторые модели этой марки способны безопасно выводить из помещения даже взрывоопасные смеси.

Но способ установки вытяжного вентилятора обычно зависит от угла наклона ската крыши, типа материала крыши и конструктивных особенностей самого вентилятора. Проще всего закрепить такой элемент на жесткой кровле, в этом случае сам вентилятор устанавливается на конце вентиляционной шахты.

Если крыша мягкая, то сама установка немного усложняется, ведь крайне важно, чтобы конструкция была надежно закреплена. Следует также помнить, что все вытяжные вытяжки на крышах настолько мощны, что после установки они обеспечивают защиту от шума и исключают возможность возникновения турбулентности воздуха в непосредственной близости от них (опасно для дымоходов)

Используемые для монтажа инструменты и приспособления

Установка крышного вентилятора выполняется с применением определенного набора приспособлений, материалов, инструментов. Для работы понадобится запастись:

стаканом;
поддоном;
кабелем (желательно термостойким);
вибрационными опорами;
брусками из дерева;
герметиком;
болтами с шайбами и гайками;
металлическим швеллером;
рулеткой, строительным уровнем;
домкратом, тележкой, ломом;
перфоратором (либо дрелью), шуруповертом;
отвертками, гаечными ключами, плоскогубцами.

С ростом производительности установок возрастают их размеры. Для монтажа мощных вентиляторов понадобится использовать подъемные приспособления: лебедки, краны.

Как выполняется монтаж вентиляции дымоудаления

Алгоритм работы следующий

Визуальный осмотр объекта, его состояния, изучение особенностей системы;
разработка индивидуального проекта и подбор соответствующего оборудования с учетом условий эксплуатации и пожарной опасности
подготовка сметы расходов, включая затраты
прокладка системы воздуховодов
установка вентиляторов для удаления дыма
установка панелей управления вентиляторами, кабелей и другого оборудования
установка клапанов дымоудаления
защита всех воздуховодов от огня, критически высоких температур
тестирование, ввод в эксплуатацию, устранение неисправностей;
трансфер.

Установка дымовых клапанов может осуществляться несколькими способами, выбор которых зависит от нескольких факторов.

Основными из них являются:

тип кровли здания (мягкая/твердая);
угол наклона крыши по отношению к горизонту;
тип вентилятора;
размеры устройства дымоудаления.

Если вентилятор устанавливается на вновь построенном здании, необходимо заранее подготовить место установки.

Для этого необходимо провести работу:

Закрепление монтажной поверхности стяжкой;
Установка специальных оцинкованных фартуков по контуру корпуса вентилятора;
Восстановление целостности слоев изоляции крыши.

Перед установкой крышных вентиляторов убедитесь, что место установки и периметр в радиусе 3 метров выполнены из негорючих материалов.

Корпус дымососа изготовлен из стали, которая очень прочна, а его поверхность покрыта специальным антикоррозийным слоем. Эти конструкции могут быть установлены на жесткой или мягкой кровле.

На крышах с жесткой кровлей монтаж намного проще

Во время монтажных работ следует обратить внимание на правильную сборку системы противодымной вентиляции и вентилятора с использованием специальных соединителей, изготовленных тем же производителем

Часто они поставляются в составе оборудования. После установки всех конструктивных элементов оставшиеся зазоры заделываются герметиком.

Зачем нужна кровельная вентиляция

Важность крыши переоценить трудно. Поэтому возводя здание, опытные строители с особой тщательностью обустраивают кровлю, обеспечивая её надёжной изоляцией, утеплением и вентиляционной системой

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство

И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания

В процессе эксплуатации дома внутри помещений образуется пар, который по законам физики поднимается в подкровельное пространство. И если отсутствует грамотно налаженная вентиляция крыши, то пар оседает на кровельных конструкциях, приводя их в негодность и разрушая несущие элементы здания.

Крыша без вентиляции опасна. Повышенная влажность приведёт к образованию плесени и грибка на стенах, намоканию утеплителя, а значит, ухудшению теплопроводности и промерзанию дома. Избежать этого поможет хорошо налаженная система проветривания кровли, которая выведет конденсат наружу и не даст ему загубить всё строение.

Для того чтобы продлить жизнь кровле, её оснащают качественной системой вентиляции

Вентиляция дома бывает точечной и непрерывной, естественной и принудительной. К наиболее распространённым источникам циркуляции потоков воздуха относятся:

слуховые окна;
коньки скатных крыш;
зазоры, предусмотренные в кровельном пироге и карнизных планках;
вытяжные вентиляторы на крышах и другие штучные элементы вентиляционной системы с отверстиями.

Для небольших или средних кровель вполне хватает естественной вентиляции. Элементы принудительной вентиляции устанавливают на больших крышах, где естественного воздухообмена подкровельного пространства недостаточно.

Разновидности кровельных вентиляционных систем

Различают модели по габаритным размерам, уровню производительности, мощности устройств, силе звукового давления. Среди большинства кровельных моделей можно выделить следующие:

Осевые устройства для монтажа на производственных или административных зданиях;
Устройства КРОВ. Применяются исключительно в жилых домах и на производстве;

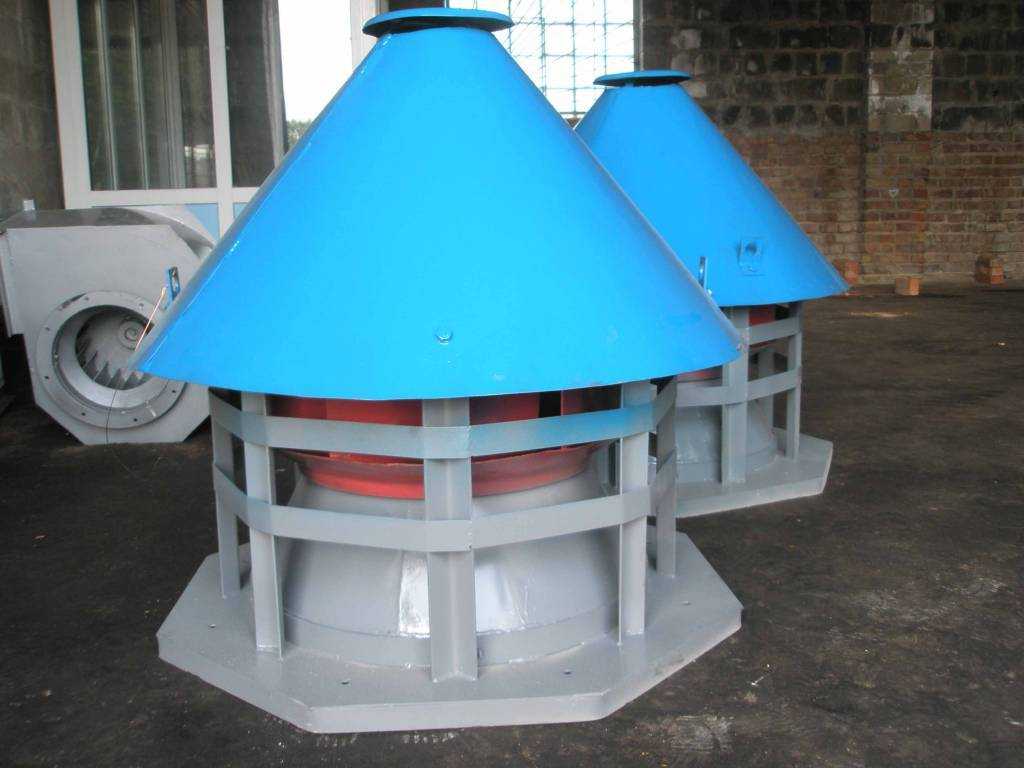

Оборудование серии ВКРМ и ВКР. Эти серии призваны удалять объемы воздуха по сетям воздуховодов или же из различных помещений;
Также можно выделить приборы, которые устанавливаются в зданиях, в которых используют открытый огонь для отопления, приготовления пищи.

Не стоит производить монтаж этого оборудования на каминные или же печные дымоходные системы.

3 Предназначение и основные типы

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

1. Во внутренних комнатах коттеджа.
2. В фановой трубе стояка канализации.
3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Сферы использования крышных вентиляторов

Элементы для вентиляции через кровли.

Нередко подобные сооружения устанавливают на предприятиях промышленной направленности, больших строениях общественного значения, в торговых организациях, на спортивных объектах, то есть везде, где существует опасность возгорания. Главной целью вентиляторов дымоудаления является стремительное выведение из помещения дыма, гари и копоти, возникших в результате возгорания или иного эпизода.

В частных домах такая система используется для отведения угарных масс, возникших в результате работы печей, каминов и газовых котлов. Монтаж таких устройств проводится через устройство вытяжки или пожарную систему вентилирования. Первый вариант схож с деятельностью кондиционера. Пожарный вентилятор срабатывает в случае возникновения опасности воспламенения.

Область применения и назначение крышных вентиляторов

Кровельный вентилятор – это механизм, предназначенный для создания активной циркуляции воздуха в доме, цехе. Выпускаемые модели отличаются габаритами, производительностью (мощностью), уровнем создаваемых шумов. Устройство является главным элементом любой системы вентиляции, основной силой при создании принудительного движения воздуха. Это оптимальный вариант для помещений с плохой циркуляцией.

Электровентиляторы устанавливают на:

печных трубах, вытяжках;
крышах домов, промышленных предприятий, общественных зданий, торговых и спортивных центров.

Основные функции, выполняемые вентиляцией, следующие:

обеспечение постоянного притока свежего воздуха;
создание и поддержание оптимального уровня влажности, что обеспечит избавление от сырости в санузлах и подсобных комнатах, предотвратит появление плесени;
при возникновении очагов возгорания дымоудаляющие системы призваны быстро выводить из зданий продукты горения: копоть, дым, гарь;
удаление канализационных испарений;
ликвидация застойных явлений воздушных масс;
освобождение от запахов различного происхождения: кухонных, от работы бытовой техники.

Современные кровельные вентиляторы отличаются рядом достоинств:

простотой обслуживания;
низким уровнем рабочих шумов;
им не требуются специальные линии электропитания – работают от внутренней электросети здания;
наличием нескольких эксплуатационных режимов (это дает возможность регулировать их производительность);
защищены от попадания атмосферных осадков внутрь установки;
для малогабаритных механизмов не требуется во время монтажа использовать спецтехнику.

Благодаря использованию вентилирующих установок внутри зданий постоянно обеспечивается приток более чистого воздуха снаружи, удаляются неприятные запахи.

Сферы использования крышных вентиляторов

Элементы для вентиляции через кровли.

Монтаж прямоугольных канальных вентиляторов

В последнее время прямоугольные канальные вентиляторы разрабатываются для установки в любом положении (вертикальном, горизонтальном или под углом). Это относится ко всем канальным вентиляторам любого типа, за исключением крышных вентиляторов с обязательным горизонтальным монтажом.

Условием правильной работы канального вентилятора является обеспечение прямых участков без дополнительных компонентов системы вентиляции (фильтров, заслонок, распределителей и т.д.). Это условие позволяет избежать аэродинамических потерь в воздушном потоке. Исключение составляют вентиляционные клапаны, которые обеспечивают низкий уровень шума операционной системы.

Длина требуемого прямого участка на входе в канальный вентилятор должна быть не менее одного диаметра присоединяемого воздуховода и не менее трех таких диаметров на выходе.

Соблюдение этого правила гарантирует бесперебойную работу вентиляционной системы и отсутствие потери производительности.

Для крепления канального вентилятора к стене или потолку можно использовать отверстия, предусмотренные на фланцах. Это значительно облегчает крепление с помощью кронштейнов, специальных зажимов или других конструкций. Главное правило при креплении и соединении канального вентилятора с компонентами вентиляционной системы – все соединения должны обеспечивать герметичность и прочность.
