Правильная установка розеток

Функциональность розетки с заземлением

Чтобы понять, как подключить розетку с заземлением, следует знать ее предназначение и зачем нужно заземление в розетке. Почти все бытовые приборы подлежат заземлению — этого требуют правила по безопасности. Если электрический ток и попадет на прибор, с помощью заземления все напряжение будет моментально отведено в сторону земли, в результате чего сработает защитный автомат.

В современных многоквартирных домах проводники заземления заведены в квартирный щиток и разведены по квартире вместе с фазным и нулевым проводом. Таким образом подключение этих 3-х проводов — это всё что нужно.  Ответить на вопрос о том, как заземлить розетку в квартире для старых домов («хрущевки», «брежневки» и тому подобных) сложнее. Ведь в таком случае, необходимо завести «Землю» в квартиру от подъездного щитка. И далее, если вы захотите сделать все розетки вашей квартиры с заземлением, то необходимо будет полностью заменить проводку в квартире. Альтернативным вариантом может стать проводка, спрятанная в кабель-канал.

Если полный ремонт жилища не входит в ваши планы, но есть намерение подключить стиральную машинку, холодильник или еще что-то на кухне и розетка с заземлением необходима только одна, то можно провести по поверхности стены кабель от щитка до кухни. Такой кабель обязательно должен быть с двойной изоляцией. Например, хорошим выбором может стать провод ПВС. В идеале, провод лучше спрятать в кабель-канал.

На рынке представлен широкий ассортимент розеток с заземлением:

• Встраиваемые / накладные;
• С защитой от перегрузки (имеют внутренний предохранитель);
• С защитой от утечки тока;
• Универсальные;
• С молниезащитой;
• С защитой от перенапряжения;
• Для очень мощных изделий;
• С защитой механического типа.

Подбирая изделие важно исходить из типа стены, на которую оно будет устанавливаться

Не рекомендуется покупать розетки с некачественным дешевым корпусом — обратите внимание на корпуса, выполненные из керамики

Как правильно выполнить монтаж своими руками?

1. Соблюдать технику безопасности.
2. Не использовать повреждённые детали, проводку, внимательно наблюдать за состоянием изоляции во время работы.
3. Не перекусывать кусачками провода под напряжением.
4. Не дробить, не штробить, не сверлить стены в местах, где ранее уже была проложена проводка.
5. Не касаться отвёрткой проводов ноля и фазы. Это вызовет замыкание в сети.
6. Устанавливать розетки в подходящие для этого места. Место для размещения должно находиться на высоте 30 см от уложенного чистового покрытия на полу для универсального использования, 1 м – для крупной бытовой техники и не менее, чем в 10 см от поверхности стола и прочих поверхностей. Расстояние между центрами подрозетников – 71 мм. От углов, потолка, пола, дверных коробок до точки должно быть не менее 15 см, от радиаторов отопления – не менее 50 см. Запрещено устанавливать их над приборами отопления, кухонными плитами (как правильно расположить одну или несколько розеток на кухне?).
7. На каждые в 6–10 кв. м жилплощади делается одна розетка.

Соединение через розетку

Поэтапный вариант подключения:

Отключить электричество.
С главной розетки снять декоративную крышку.
Ослабить распирающие лапки, которые удерживают внутреннюю часть в подрозетнике. Извлечь колодку для свободного доступа к клеммам.
Подключить провода, которые будут идти к «дочерней» розетке
Внимание
Перед тем как вставить внутреннюю часть на место, рекомендуется проверить, не будет ли её ограничитель пережимать провод

Если пережимает, потребуется расширить пространство.
Для этого придётся осторожно отколоть кусочек подрозетника или даже стены, чтобы освободить провод

На крышке проделать небольшое отверстие под размер провода, чтобы накладка смогла плотно прилегать к стене. Затем корпус прикручивается на место

Провод, через который ведётся подключение, опускается к плинтусу и прокладывается вдоль или по нему до нужного места. Его необходимо каждые 30–40 см закреплять скобами для электропроводки.

Подключение заземления

Этапы подключения (стандартная схема):

1. Отключить электричество.
2. Разобрать устройство.
3. Отделить провода друг от друга и определить фазу, ноль и заземление мультиметром или тестером, заизолировать их.
4. Прикрутить декоративную крышку обратно.

Знаете ли вы, что есть «умные розетки» и розетки USB? О том, что это и как их подключить, читайте на нашем сайте. Также читайте о переносе и ремонте розеток.

Двойное устройство

Двойные устройства бывают двух типов:

1. Стационарные.
2. Сборные.

Установка
Внимание
Если в устройстве несколько проводов для заземления и для питания, то дополнительных должно быть столько же.

тутрозетку

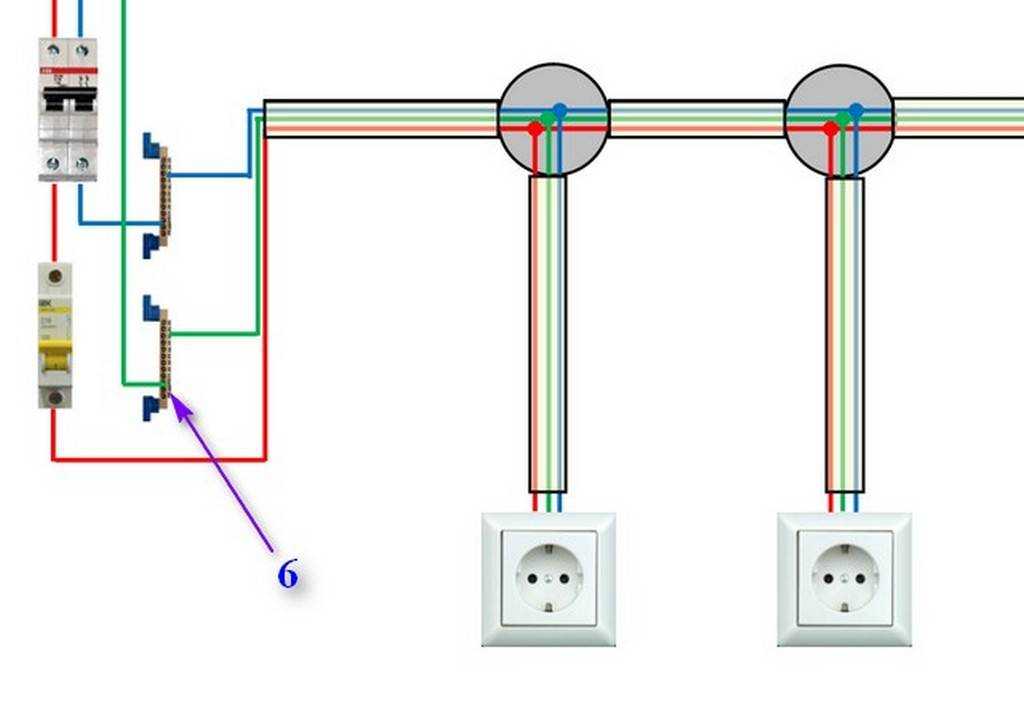

Параллельное соединение

В народе схема подключения путем запитки нескольких розеток к одному питающему кабелю называется «звезда». Электрик устанавливает распределительную коробку и подводит к ней ответвления в соответствии с заранее разработанным планом электроразводки. Преимущество такого метода заключается в том, что каждая точка электропитания работает автономно. Напряжение исчезает во всех электроточках только, если перегорает основной электрокабель. При этом, нагрузка на каждую точку может быть выбрана, исходя из мощности электроприбора. Единственный минус – высокий расход проводки.

Проверка наличия заземления

Первым этапом перед тем как проверить есть ли заземление в розетке будет отключение подачи тока во всем доме. Выберите нужное соединительное устройство и снимите крышку. Визуальный осмотр поможет сделать предварительное заключение. Наличие двух жил говорит об отсутствии защиты, перемычка от «0» до клеммы под контакт с заземлением – это очень опасный вариант. Потребуется срочная реконструкция всей проверки электропроводки.

Можно проверить заземление в розетке мультиметром это точнее укажет на состояние электромонтажа розеточных установок. Сначала установите действующее соединение с контуром, затем:

• включите автоматы на щитке,
• установите нужный режим тестера,
• замерьте Между «фазой» и «0» напряжение,
• последовательно между «фазой» и «землей».

Когда запрещено подключать заземление к розеткам

В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.

Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного. То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.

Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.

Во-первых, в случае нарушения целостности нулевого проводника в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается, и он выглядит обесточенным, то есть безопасным.

Во-вторых, жилы проводов в щитке в старых зданиях с двухпроводкой как правило не отличаются по цвету. В связи с чем любой специалист по электрооборудованию, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под напряжением.

Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? В этом случае при подключении просто задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.

Как работает заземление в розетке

Зачем нужны розетки с заземлением и чем они отличаются от обычных? Как уже сказано выше, розетки с заземляющим контактом имеют специальные разъемы для подключения провода от шины заземления. На вилках современной бытовой техники также есть заземляющий контакт. Когда вы включаете прибор в сеть, земляные контакты на вилке и розетке замыкаются, через них прибор подключается к заземлению.

В вилке есть тоже металлическая пластина, которая соединяется с подключенным к земле контактом розетки

Так что наличие земляного контакта в розетке позволяет заземлять подключаемые через нее приборы. Даже если в розетку включить удлинитель с заземляющими контактами, а в него уже приборы, то они тоже будут заземлены. Вот так работает заземление в розетке.

Защита устройств через розетку с заземлением

Первое правило этого процесса – точное размещение подразетников на стенах, совмещение розеточных сборок и функциональных особенностей бытовой техники. Для более мощной с повышенными показателями динамики, следует подключить розетки с заземлением. Маломощные приспособления редкого использования, могут «подпитываться» от классических розеточных гнезд.

При нарушении изоляции электрическое напряжение не перекинется на корпус и существенно никто не пострадает. Наличие встроенного стабилизатора аппаратуры вызовет самопроизвольное отключение бытового оборудования. Выполняя работы по электромонтажу необходимо соблюдать все инструкции установок.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

• Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
• Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
• Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:

• Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
• Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
• Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Проверка работы

При необходимости уточнить наличие заземления выполняется визуальный осмотр самой электрической розетки.

Самостоятельная проверка работы заземляющего контура в старых и заново установленных розетках:

• открутить верхнюю крышку (в старой розетке);
• убедиться в наличии дополнительных усиков или проводков помимо пары основных (в старой розетке);
• замерить показатели сопротивления тестером или мультиметром.

Самый простой вариант проверки работоспособности — использование самодельного пробника на основе патрона с лампочкой и пары проводков. Провода тестера вставляются в розетку, после чего лампочка пробника загорается. Затем один провод подсоединяется к металлической части. Незагоревшаяся лампочка свидетельствует об отсутствии заземления.

Надежный метод оценки качества работ по заземлению — выполнение проверки при помощи современных приборов, при этом замеры напряжения вольтметром сопровождает наличие 220 вольт.

Монтаж одноклавишного блока

Сначала отключите блок питания от сети. Подготовьтесь к работе, разметив участок стены для установки. Просверлите отверстия в отмеченных местах с помощью корончатого сверла, а затем сделайте углубление. Снимите перфорированные элементы кабельного ввода с монтажной коробки, затем вставьте коробку в предварительно просверленное отверстие.

Розетка с одной кнопкой — самый простой вариант. В первую очередь необходимо снять детали, удерживающие декоративную крышку. Сначала выкрутите винт из центра гнезда, а затем выньте ключ с помощью остроконечной отвертки. Если ключ трудно извлечь, его можно заменить ножом. Пластиковая пластина под ключом также снимается. Затем розетка и выключатель извлекаются из корпуса. Для этого боковые винты ослабляются, но не снимаются полностью. Компоненты слегка поворачивают, а затем извлекают из коробки.

Подключение кабеля к контактам

Прежде чем подключать розетку к выключателю, необходимо определить количество проводов, необходимых для устройства. В нашем случае (заземление) для подключения этого устройства к сети потребуется четыре провода. Их будет три: земля, ноль и фаза. Один из них — отходящий провод, который будет питать светильник. Если заземление недоступно, достаточно трехжильного кабеля. Каждый дополнительный единичный ключ означает увеличение количества проводников на один проводник.

Если вы приобретаете готовое устройство, розетка и выключатель уже соединены фазным проводом. Это необходимо учитывать при самостоятельной сборке устройства. Передача нейтрали через переключатель запрещена. Это опасно: как во время работы, так и при обслуживании оборудования (замена источников света).

Работает следующим образом: фаза, защита, нейтраль и сигнал.

Подключение фазы

Фазный провод подключается к клемме, на которой находится перемычка. Такое расположение позволяет питать оба компонента прибора — розетку и выключатель. Для упрощения работы лучше использовать четырехжильный кабель.

В этом случае легко понять, используя цветовое кодирование. Фаза может быть любым проводником, кроме синего (ноль) и желто-зеленого (земля). Два других проводника будут фазными: их обычные цвета — белый, коричневый и красный. Один — для входящего провода, другой — для провода, идущего к светильнику. Это называется сигнальным проводником.

Заземление

Если зонд имеет заземляющий контакт или держатель, к нему подключается желто-зеленый провод (одножильный желтый или зеленый)

В этом случае следует «вспомнить», что только розетка требует такой предосторожности, выключатель не нужно заземлять

Если работы проводятся в частном доме, необходимо обеспечить заземление. В старых домах это не учитывалось, поэтому остается только одна альтернатива — защитное заземление. Если все сделано правильно и установлено УЗО или разъединитель, опасности не будет.

Подключение ноля

В этом случае используется синий (голубой) провод. Он подключается к единственному контакту электрической розетки, который остается свободным. Он никуда больше не идет, так как нет необходимости переключать выключатель.

Существует и другое мнение о том, как подключить электрическую розетку к выключателю. Некоторые мастера считают, что не имеет большого значения, какой провод идет к выключателю (нейтральный или фазный), потому что свет все равно погаснет. Это опасное заблуждение. Когда такая лампочка выключена, напряжение остается на лампочке. Если мастер дотронется до розетки, его может ударить током.

Еще один негативный момент — энергосберегающие лампы, которые часто мерцают при открытом выключателе. В их схеме есть конденсатор, который накапливает напряжение, поступающее с фазного провода. Когда достигается предел емкости, устройство выдает разряд на эмиттер.

Сигнальный (исходящий) проводник

Этот элемент подключается в последнюю очередь. Для удобства установки сердечник должен быть немного длиннее. Выходящий провод присоединяется к оставшемуся контакту выключателя. Его стандартное расположение — в нижней части сустава.

Как только последний провод будет закреплен, операция под названием «Как подключить электрическую розетку к выключателю» будет практически завершена. Последние шаги — это сборка устройства, закрепление его в надлежащем месте.

Подготовительные роботы

Для того чтобы подключить розетку с заземляющим контактом, нам потребуется: непосредственно сама розетка, трехжильный провод соответствующего сечения (см. Таблица пропускной мощности проводов и выбор их сечения), и, конечно, инструмент. И если с инструментом более-менее все понятно – нужна отвертка, пассатижи, индикатор напряжения и нож, то с выбором провода и розетки могут возникнуть проблемы.

Ведь вы наверняка знаете, что розетки следует подбирать в зависимости от электроустановки, которую она будет питать, а провод должен соответствовать классу розетки. На этих вопросах мы и остановимся более детально.

Итак:

• Начнем наш разговор с розетки. Она имеет два основных номинальных параметра это напряжение, которое для домашних условий составляет 220В, и номинальный ток, который в зависимости от подключаемой электроустановки может варьироваться.
• Прежде всего, остановимся на напряжении. Как мы уже отметили выше, для однофазной сети, которая имеется в большинстве квартир и домов нашей страны номинальным значением, является 220 Вольт. На розетке может стоять номинальное напряжение в 240 – 380В. Это не страшно, главное, чтобы номинальное значение напряжения розетки было не ниже значения в 220В.
• А вот с номинальным током все немного сложнее. Дело в том, что сейчас на рынке представлены розетки с номиналами в 6, 10, 16, 25 и иногда можно встретить в 32А. Чем выше номинальный ток, тем выше цена. Отличаются такие розетки контактной частью, которая для изделий с большим номиналом более качественная и плотнее зажимает контакты вилки.

Контактная поверхность розетки

• Для того, чтобы правильно выбрать номинальный ток розетки, нам необходимо знать номинальный ток электроустановки, которая будет подключаться к данному изделию. Номинальный ток можно посмотреть в паспорте прибора.
• Если его там нет, то можно произвести вычисления по упрощенной формуле I=P/U, где I – это наш номинальный ток, Р – мощность прибора в Вт, а U – номинальное напряжение, которое, как мы уже знаем, составляет 220В.
• В итоге получаем, что прибор мощностью в 1кВт=1000Вт потребляет ток около 4,5А. Для такой электроустановки, будет достаточно установить розетку с номиналом в 6А.

Таблица возможных номинальных мощностей различных электроприборов

• Что касается исполнения розетки, то здесь все зависит от места установки. Если ее устанавливают во влажных помещениях, то она должна иметь соответствующую защиту от пыли и влаги.
• Если устанавливают под открытую проводку, то открытого исполнения — под скрытую проводку, соответственно, скрытого исполнения. Но в любом случае, заземление в розетке должно быть, ведь этого требуют нормы ПУЭ.
• Обычно для этого используют специальный контакт. Причем, к нему предъявляются повышенные требования – он должен замыкаться раньше силовых контактов, а размыкаться позже.

Влагозащищенная розетка открытого исполнения

• Далее, остановимся на выборе провода. Здесь тоже есть свои нюансы. Прежде всего следует помнить, что провод для установки в жилые помещения должен быть медным. Этого требуют нормы ПУЭ (Правила устройства электроустановок).
• Алюминиевые провода можно было применять до 2000 года. Если провод монтируется на постоянной основе, то класс гибкости изделия не так важен. Если же это будет переноска, то класс гибкости должен быть не ниже 5. Вообще же лучше применять для этого класс шнуров.
• Теперь, что касается сечения провода. Оно так же должно соответствовать номинальному току, но на этот раз не электроустановки, а розетки. Но здесь есть зависимость от способа его монтажа. Ведь как бы нам не хотелось, но в проводе есть потери.
• Эти потери нагревают провод, что может привести к его перегоранию или воспламенению. Поэтому он должен охлаждаться. Когда провод проложен на открытом воздухе, то его теплоотдача не очень хорошая. Если же он под слоем штукатурки, то намного лучше.
• А чем лучше теплоотдача, тем больший ток он сможет пропустить через себя без каких-либо повреждений. Рассчитать все это своими руками будет достаточно сложно, поэтому при выборе пользуются таблицей 2.2 ПУЭ.

Таблица выбора сечения проводов

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому. Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

• Перфоратор
• Гипс
• Подрозетник
• Уровень
• Пассатижи
• Вольтметр
• Отвертка
• Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам. Никаких особых указаний по установке фазы и ноля в принципе не существует

Их можно свободно менять местами. Главное, чтобы заземление было установлено верно

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.
