Как спланировать расположение розеток в квартире

Что учитывать при расположении розеток

Кухня – одна из самых энергопотребляющих комнат в доме. Большое количество электроприборов требует мощной проводки и, соответственно, множества контактных соединений. Схема расположения розеток и выключателей на кухне перед началом ремонта – дело обязательное. Составление схемы начинается с подсчета общей мощности всего оборудования, планируемого к установке.

Примерный перечень электроприборов и потребляемой ими мощности:

светильники – 150-200 Вт;
холодильник – 100-500 Вт;
СВЧ печь – 500-3000 Вт;
электрочайник – 2000 Вт;
телевизор – 50 Вт;
духовой шкаф – 2000-4000 Вт;
индукционная варочная панель – 7000-9000 Вт;
электрическая варочная панель – 5000-7000 Вт;
вытяжка – 100-300 Вт;
мультиварка – 1450-1500 Вт;
кофеварка – 900-1500 Вт;
миксер – 100-500 Вт;
тостер – 700-900 Вт;
стиральная машина – 2000-2500 Вт;
посудомоечная машина – 1800-2500 Вт;
проточный водонагреватель – 3000-8000 Вт;
кофемолка – 200-900 Вт.

Максимальная мощность энергопотребления нескольких одновременно включенных электроприборов в обычной квартире, как правило, не превышает 7000 Вт, но бывают исключения. Если у вас этот показатель выше, серьезно задумайтесь о распределении нагрузки по фазам или вводе 380 В.

Выбор кабеля для устройства мощной электропроводки начинается с расчета сечения общего питающего провода и отходящей к токоприемникам проводки:

Общая нагрузка всех электроприборов	Сечение кабеля	Материал
До 3500 Вт	ВВГнг-Ls 3х2,5 кв. мм	медь
До 5500 Вт	ВВГнг-Ls 3х4 кв. мм	медь
До 10000 Вт	ВВГнг-Ls 3х6 кв. мм	медь
До 15000 Вт	ВВГнг-Ls 3х10 кв. мм	медь

Правила разводки

Перед монтажом выполняется проверка существующей проводки, расчёт мощности всех эксплуатируемых энергозависимых бытовых приборов, приобретение кабелей и розеток, а также создание типовой схемы подключения. Только после того, как будут подготовлены все материалы и приобретен кабель, можно приступать к непосредственной электрической разводке в кухне.

Проводка на кухне

На этом этапе требуется соблюдать определенные правила:

установка единственной распределительной коробки предполагает использование только трехжильного провода с сечением 4,0 мм2 или более;
важно контролировать выполнение разметки и последующее штробление стен;
прокладка электрического провода осуществляется в специальной пластиковой трубе;
фиксация выполняется при помощи специальных пластиковых дюбель-скоб;
желательна установка розеток, рассчитанных на 16 А, имеющих керамические вставки;
подключение проводки производится к установленным стационарным электрическим разъёмам.

На заключительном этапе проведения монтажных работ осуществляется прозванивание всей системы с целью проверки выполненной разводки на отсутствие обрыва. После тестирования производится заделка штроб штукатурным составом.

Следует помнить, что при выполнении защиты, запрещено осуществлять подсоединение заземляющего провода к нулевому кабелю, осуществлять одновременное заземление нулевых и заземляющих кабелей относящихся к разным линиям, а также заземлять отдельные провода.

Планируем розетки на кухне

На кухне нужно много розеток для крупных и мелких электроприборов. Влагозащита не требуется, так как в мокрой зоне их устанавливать нельзя, нужно отступить от мойки (а также плиты и варочной поверхности) минимум 20 см.

Для крупной техники

Крупную кухонную технику, например посудомоечную машину, устанавливают вплотную к стене, без зазора, поэтому розетку нужно делать не за ней, а левее или правее. Так же поступают с холодильником, духовым шкафом и плитой. От пола отступают до 20–30 мм, чтобы розетки попадали в цоколь кухонного гарнитура, иначе их перекроют ящики и другие механизмы. Высота стандартного цоколя — 10 см, розетка должна быть в этом промежутке. Можно поставить розетку вплотную к полу.

Наверху есть смысл размещать только одну розетку — для вытяжки. При планировании розеток учитывайте длину провода: у большинства электроприборов он не больше 1 м.

Для подключения электроплиты или варочной панели нужна специальная силовая розетка. В отличие от обычной, силовая розетка лучше защищает от высоких температур, скачков напряжения, а также влаги и пыли.

Для мелкой техники

С мелкой техникой всё немного проще: розетки можно разместить над столешницей и барной стойкой либо встроить в них

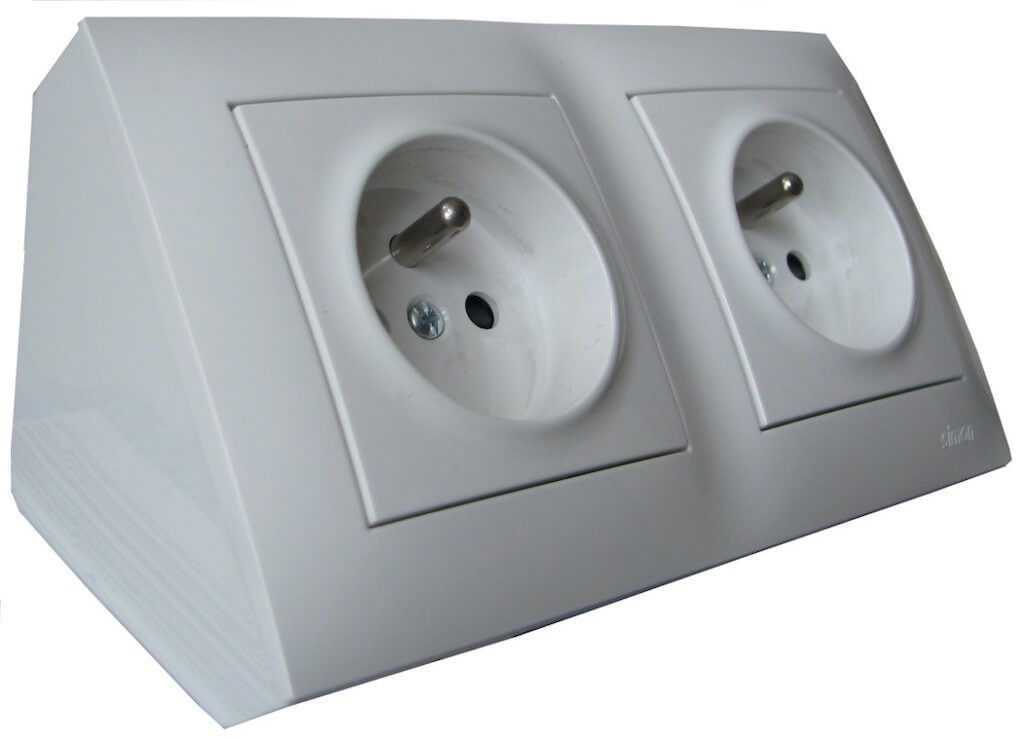

Встраиваемые розетки не будут пачкаться и засоряться, не испортят внешний вид кухни, и, что немаловажно, вам не придётся сверлить для них отверстие в фартуке. Такие розетки открываются нажатием

В один блок можно установить сразу 4–6 розеток, чтобы хватило для всей мелкой кухонной техники.

Если вы планируете установить диспоузер для измельчения мусора, сделайте для него розетку под раковиной. В задней части шкафчика придётся вырезать отверстие.

Итого на кухне:

количество розеток — 6–12
место установки — розетки для крупной техники — до 30 мм от пола, слева или справа от техники; розетки для мелкой техники — над или внутри столешницы, на расстоянии 20 см от плиты и мойки

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

холодильник – до 1 кВт;
водонагреватель – от 1,5 кВт;
варочная поверхность – от 1 до 1,5 кВт;
стиральная машина – около 1,5 кВт;
электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

6 вариантов расстановки мебели и бытовой техники

Существует шесть основных видов расстановки мебели и оборудования: однорядная, двухрядная, Г-образная, П-образная, островная и полуостровная. Данные типы планировок получили свое название в соответствии с конфигурацией линии, соединяющей между собой три зоны рабочего треугольника.

Однорядная

Наиболее универсальный вид планировки, который идеально подходит для небольших и узких кухонь. Все оборудование располагается линейно вдоль одной стены, однако данный вариант можно считать функциональным при длине помещения от 2 до 3,6 м. В противном случае расстояние между зонами становится либо слишком маленьким, либо слишком большим. При такой планировке холодильник и плиту обычно устанавливают в противоположных концах ряда, а мойку — посредине, предусматривая между мойкой и плитой разделочный столик. Для увеличения полезной площади целесообразно использовать высокие шкафы.

На какой высоте их делать?

Специалисты рекомендуют придерживаться трехуровневой схемы, считая ее наиболее удачной моделью:

Нижний уровень занимают крупные бытовые приборы. Такие розетки располагаются на высоте от пола примерно 10-30 см.
Следующий уровень – средний – занимает основная часть техники. Чаще всего пользуются розетками, которые расположены над рабочей поверхностью столов, это удобно. По правилам они должны находиться на высоте 10-20 см над столешницей.
И на самом верхнем уровне располагаются розетки для кухонной вытяжки, а также приборов освещения, подключаемых через электровилку. Здесь высота — не менее 2 м от уровня пола.

Электричество в детской комнате — что нужно знать

Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола

А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
установка электророзеток в душевых кабинах запрещена;
минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

Сколько розеток нужно в гостиной

Свод правил предписывает, что размещение розеток в жилых комнатах должно быть не менее одной точки на 4 метра по периметру. В реальной жизни количество розеток существенно превышает этот норматив.

Главный электроприбор гостиной это, конечно же, телевизор. Современные телевизоры имеют возможность приема интернет сигнала без использования кабеля. Но мы рассмотрим подключение классической модели, для нее потребуется розетка на 220В, ТВ-розетка и розетка с интернет сигналом.

Если же к телевизору предполагается подсоединение спутникового ресивера, игровой приставки и подобных устройств, то для их подключения так же понадобятся отдельные розетки. Для расчета возьмем средний блок из двух розеток на 220В.

К стандартному числу розеток добавим вывод кабеля для подключения внутреннего блока кондиционера. Применение этого прибора в быту очень распространено.

Размещение компьютерного стола в гостиной происходит редко, но при небольшой площади квартиры это возможно. Поэтому количество розеток для рабочего места мы засчитаем за гостиной комнатой. И так для оборудования рабочей зоны потребуются три розетки по 220В плюс одна компьютерная, это подключение системного блока, монитора и принтера. Для настольной лампы, зарядного устройства и тому подобных устройств понадобиться еще три дополнительные розетки.

Еще к стационарному прибору можно отнести музыкальную систему. Для подсчета розеток не будем рассматривать навороченную установку, а предположим что это стандартный центр. Для его подключения понадобиться одна отдельная розетка.

Для портативных приборов необходимо предусмотреть розетки не менее двух штук. Здесь возможно подключение утюга, напольного вентилятора или все того же пылесоса.

По гостиной комнате получилось – двенадцать розеток на 220В, две розетки для интернета, одна ТВ-розетка и вывод кабеля для кондиционера.

Высота установки выключателей

Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

Итого – сколько розеток нужно в квартиру

Вот и настало время сделать общий подсчет количества розеток. Нами рассматривалась бытовая техника расположенная в трехкомнатной квартире. В таблице указано необходимое количество розеток для подключения того или иного прибора, и общий окончательный подсчет.

Теперь ответим на вопрос – сколько розеток нужно в двухкомнатную квартиру. Для подсчета возьмем среднестатистическое размещение электрооборудования в такой квартире, и соответственно получим необходимое количество точек для его подключения.

В однокомнатной квартире общая площадь помещений значительно меньше, чем в двух или трехкомнатной квартире, и естественно, что количество используемых электроприборов и розеток к ним здесь скромнее.

Безопасная эксплуатация электрооборудования – вот что должно стать вашей целью при проектировании электроснабжения квартиры.

Как распределить мощность

Следует дифференцировать кухонную технику по потребляемой мощности и интенсивности эксплуатации. Для подключения мелких бытовых приборов достаточно зарезервировать 4 розетки, которые могут быть совмещенными. Крупная техника, как правило, работает от сети постоянно.

Для выбора правильных розеток можно снова применить несложную формулу: мощность устройства разделить на 220.Получаем силу тока, на которую рассчитана розетка. Как выбрать блендер измельчитель для кухни читайте по этой ссылке.

Средняя мощность бытовых приборов:

Электроплита 1,5-5 кВт
Варочная поверхность 5,5-8,0 кВт
Холодильник 200-600 Вт
Духовка 1-3 кВт
Вытяжка для плиты 100-300 Вт
Микроволновка 1,5- кВт
Посудомоечная машина 2-2,5 кВт
Телевизор 200-400 Вт
Электрочайник 1-2 кВт

Стандарты для спальни и гостиной

Современные потребности и предпочтения хозяев диктуют, на какой высоте делать розетки в зоне отдыха жилого помещения.

Количество розеток около кровати обычно равно двум по обе стороны спального места. Стандартное расположение предполагает высоту 0,7 м. Это обеспечивает подключение лампы и ее установки на рядом стоящую тумбу с возможностью регулировки освещения. А также участвует в подзарядке имеющихся гаджетов. В классическом интерьере выключатель устанавливается при входе в комнату.

Письменный стол также нуждается в дополнительных розетках. Первый блок розеток устанавливается для компьютера за рабочим столом на уровне 0,3 м от пола. Второй блок предназначен для настольной лампы и располагается на 0,15 м от рабочего места.

За телевизором предусмотрены розетки на высоте 1,3 м от пола в гостиной комнате. Здесь же обязательно должны быть не только обычные розетки, но и точки питания для интернета. Предусматриваются также другие розетки для освещения, подключения музыкальных инструментов и других электроприборов с учетом мебели и функционального разделения комнаты на зоны.

Существуют так называемые резервные розетки, используемые для подключения пылесоса или кондиционера.

Выключатель традиционно устанавливается у входной двери. Но наличие многоуровневых потолков с применением особенного освещения требует оборудования выключателей с несколькими клавишами.

Лучшие варианты размещения

Вопрос об установке электрических розеток на кухне возникает на пороге ремонта. К его решению надо подойти взвешенно, чтобы в будущем избежать неприятностей. Во-первых, нужно спланировать, какая именно техника будет установлена на кухне. Также нужно учесть электрические приборы, которыми предстоит пользоваться.

Рассчитывая необходимое количество кухонных розеток, не нужно забывать о таких приборах, как миксер, кофемолка, ингалятор и других, используемых не часто

Затем важно определиться с моделью кухонного гарнитура, сопоставив его реальные размеры с ремонтируемым помещением. Подбирая мебель, надо учитывать все желания и потребности, чтобы спустя месяц, когда все черновые работы уже сделаны, вдруг не передумать

В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести

Если все же принято решение кардинально сменить дизайн и заказать другую мебель, то в обязательном порядке надо пересмотреть предыдущую схему по размещению электрических розеток на кухне. В случае, когда в новый вариант расстановки кухонной мебели установленные розетки не вписываются, лучше их, в целях безопасности, перенести.

При планировании мест установки электрических точек для подключения кухонной техники целесообразно пользоваться правилом вертикального зонирования.

Так, для потребителей электричества, расположенных сверху – вытяжка, подсветка кухонных шкафчиков, телевизор, дополнительные источники света – следует предусмотреть розетки верхнего уровня. Они располагаются на высоте от 5 до 10 см от верхнего края навесного шкафа.

Планируя расположение электроточек, не стоит слишком высоко над навесными шкафами размещать розетки верхнего уровня. Они будут заметны, что испортит общее впечатление от дизайна (+)

Средний уровень – электроточки для подключения кухонных приборов малой мощности. Их удобно расположить над столешницей, чтобы обеспечить максимально простой и быстрый доступ. Предпочтительное расстояние – от 10 до 30 см от уровня столешницы. В целях безопасности розетки этого уровня надо удалить от плиты и мойки на расстояние около 60 см.

Для встраиваемой кухонной техники следует предусмотреть розетки нижнего уровня. Они располагаются на расстоянии от 30 до 60 см от пола. Чаще всего их размещают в прилегающих шкафах и тумбах, выпилив для этого соответствующие отверстия в задней стенке.

Вариант монтажа розетки за самой плитой или посудомойной машиной считается неприемлемым из-за отсутствия свободного доступа к ней.

Когда розетки для включения в сеть посудомоечной машины располагают очень низко от пола под мойкой, это может плохо закончиться, если вдруг случится протечка (+)

Завершая планирование, нужно добавить к общему количеству необходимых точек подключения еще пару запасных. Также не стоит забывать о необходимости периодического включения ингалятора, зарядных устройств гаджетов, ноутбука и другой переносной техники. Для таких приборов удобно использовать выдвижные модели и розетки, встраиваемые в столешницу.

О том, как перенести электроточку в другое место, читайте в другой статье на нашем сайте.

Правила расположения розеток на кухне: фото, схемы и рекомендации

холодильник – до 1 кВт;
водонагреватель – от 1,5 кВт;
варочная поверхность – от 1 до 1,5 кВт;
стиральная машина – около 1,5 кВт;
электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

Схема расположения электрических розеток и выводов на кухне

линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Схема кухонной электропроводки для подключения бытовой техники

Какие розетки подойдут лучше для кухни

Помимо высоты потолка и планировки этому помещению свойственны следующие характеристики.

Во время приготовления пищи отмечается повышенная влажность.
Наблюдаются температурные перепады.
Регулярное потребление электричества, если для приготовления блюд используются необходимые бытовые приборы.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы.

Розетки, размещенные на кухне, должны быть защищены от влажности. Выбирайте модели с лучшим защитным показателем, относящиеся к классу IP44.

Придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Особенно немаловажно разместить подобные розетки там, где возможно попадание жидкости: это рабочая зона, раковина, плита. Те участки помещения, где такого риска нет, например, обеденная зона, можно оснастить обычными розетками

Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Если позволяют финансы, для монтажа можно выбрать более современные приборы: выдвигаемые, встроенные, имеющие защиту от ребенка, с USB-каналом для подключения мобильных устройств.

Правила размещение выключателей

Одним из самых надежных вариантов размещения розеток и выключателей является евростандарт

Существует два стандарта размещения выключателей и каждый из них имеет свои преимущества:

Советский. Розетки устанавливают на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотягиваются руками до прибора, поэтому находятся в безопасности. В то же время взрослым не приходится нагибаться, чтобы включить технику в розетку.
Евростандарт. Розетки – на уровне 30 см от пола, выключатели – на высоте 90 см от покрытия. Электрические точки не бросаются в глаза, зачастую скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.

Выбирая выключатели, следует знать, что электроприборы подобного рода имеют разную степень влагозащиты. Для влажных помещений нужно приобретать прибор с защитой от проникновения и попадания влаги либо выносить его за пределы комнаты.

Что учитывать при расположении розеток

Правила разводки

Планируем розетки на кухне

Для крупной техники

Для мелкой техники

Правила расположения розеток на кухне: фото, схемы и рекомендации

Как правильно расположить розетки на кухне: основные правила

Схема расположения розеток на кухне: принципы составления

6 вариантов расстановки мебели и бытовой техники

Однорядная

На какой высоте их делать?

Популярные типы розеток

Электричество в детской комнате — что нужно знать

Сколько розеток нужно в гостиной

Высота установки выключателей

Итого – сколько розеток нужно в квартиру

Как распределить мощность

Стандарты для спальни и гостиной

Лучшие варианты размещения

Правила расположения розеток на кухне: фото, схемы и рекомендации

Как правильно расположить розетки на кухне: основные правила

Схема расположения розеток на кухне: принципы составления

Какие розетки подойдут лучше для кухни

Правила размещение выключателей
