Схема энергосберегающей лампы на 220в разной мощности: устройство и особенности

Пробный пуск

Собрав схему согласно нашим рекомендациям, можно приступать к пробным испытаниям. Обычно при этом используется обычная лампочка накаливания, мощностью, соответствующей изготовленному блоку питания.

Пробный пуск

Подключённая к цепи, она служит чем-то сродни предохранителя стабилизатора и оберегает блок при перепадах токов и напряжения. Если всё хорошо, лампа особо никак не влияет на работу платы (из-за низкого сопротивления).
Зато при скачках высоких токов сопротивление лампы возрастает, нивелируя негативное воздействие на электронные компоненты схемы. И даже если вдруг лампа сгорит — её будет не так жалко, как собственноручно собранный импульсный блок, над которым вы корпели несколько часов.
Самая простая схема проверочной цепи выглядит так.

Запустив систему, понаблюдайте, как меняется температура трансформатора (или обмотанного «вторичкой» дросселя). В том случае если он начинает сильно нагреваться (до 60ºС), обесточьте цепь и попробуйте заменить провода обмотки аналогом с большим сечением, или же увеличьте количество витков. То же самое касается и температуры нагрева транзисторов. При существенном её росте (до 80ºС) следует снабдить каждый из них специальным радиатором.
Вот в принципе и всё. Напоследок напоминаем Вам о соблюдении правил безопасности, так как на выходе напряжение очень высокое. Плюс ко всему компоненты платы могут сильно нагреваться, никак не меняясь при этом внешне.

Также не советуем использовать такие импульсные блоки при создании зарядных устройств для современных гаджетов с тонкой электроникой (смартфонов, электронных часов, планшетов и т.д.). Зачем так рисковать? Никто не даст гарантию что «самоделка» будет работать стабильно, и не угробит дорогостоящее устройство. Тем более что подходящего добра (имеется в виду готовых зарядок) более чем предостаточно на рынке, и стоят они совсем недорого.
Такой самодельный блок питания может безбоязненно использоваться для подключения лампочек разных видов, для запитки LED-лент, несложных электроприборов, не столь чувствительных к скачкам токов (напряжения).

Надеемся, Вы смогли осилить весь приведённый материал. Возможно, он вдохновит вас попробовать создать нечто подобное самостоятельно. Пусть даже первый блок питания, сделанный вами из платы лампочки, сначала и не будет реальной рабочей системой, зато Вы приобретёте базовые навыки. И главное – азарт и жажду творчества! А там, глядишь, и получится сделать из подручных материалов полноценный блок питания для светодиодных лент, весьма популярных сегодня. Удачи!

Импульсный блок и его назначение

На обоих концах трубки люминесцентной лампы имеются электроды, анод и катод. В результате подачи электропитания компоненты лампы разогреваются. После нагрева происходит выделение электронов, которые сталкиваются со ртутными молекулами. Следствием происходящего становится ультрафиолетовое излучение.

За счет наличия в трубке люминофора осуществляется конвертация люминофора в видимое свечение лампочки. Свет появляется не сразу, а спустя определенный промежуток времени после подключения к электросети. Чем более выработан светильник, тем длительнее интервал.

Работа импульсного блока питания основывается на следующих принципах:

Преобразование переменного тока из электросети в постоянный. При этом напряжение не меняется (то есть остается 220 В).
Трансформация постоянного напряжения в прямоугольные импульсы за счет работы широтного импульсного преобразователя. Частота импульсов составляет от 20 до 40 кГц.
Подача напряжения на светильник посредством дросселя.

Далее представлена схема функционирования балласта люминесцентной лампочки.

Источник бесперебойного питания (ИБП) состоит из целого ряда компонентов, каждый из которых в схеме имеет свою маркировку:

R0 — выполняет ограничивающую и предохраняющую роль в блоке питания. Устройство предотвращает и стабилизирует чрезмерный ток, идущий по диодам в момент подключения.
VD1, VD2, VD3, VD4 — выступают в качестве мостов-выпрямителей.
L0, C0 — являются фильтрами передачи электрического тока и защищают от перепадов напряжения.
R1, C1, VD8 и VD2 — представляют собой цепь преобразователей, использующихся при запуске. В качестве зарядки конденсатора C1 используется первый резистор (R1). Как только конденсатор пробивает динистор (VD2), он и транзистор раскрываются, в результате чего начинается автоколебание в схеме. Далее прямоугольный импульс посылается на диодный катод (VD8). Возникает минусовой показатель, перекрывающий второй динистор.
R2, C11, C8 — облегчают начало работы преобразователей.
R7, R8 — оптимизируют закрытие транзисторов.
R6, R5 — образуют границы для электротока на транзисторах.
R4, R3 — используются в качестве предохранителей при скачках напряжения в транзисторах.
VD7 VD6 — защищают транзисторы БП от возвратного тока.
TV1 — является обратным коммуникативным трансформатором.
L5 — балластный дроссель.
C4, C6 — выступают как разделительные конденсаторы. Делят все напряжение на две части.
TV2 — трансформатор импульсного типа.
VD14, VD15 — импульсные диоды.
C9, C10 — фильтры-конденсаторы.

Только продуманный подбор отдельных элементов и правильная их установка позволит создать эффективно и надежно работающий блок питания.

Отличия лампы от импульсного блока

Схема лампы-экономки во многом напоминает строение импульсного блока питания. Именно поэтому изготовить импульсный БП несложно. Чтобы переделать устройство, понадобятся перемычка и дополнительный трансформатор, который станет выдавать импульсы. Трансформатор должен иметь выпрямитель.

Чтобы сделать БП более легким, удаляется стеклянная люминесцентная лампочка. Параметр мощности ограничивается наибольшей пропускной способностью транзисторов и размерами охлаждающих элементов. Для повышения мощности необходимо намотать дополнительную обмотку на дроссель.

Составляющие схемы

Помимо стандартных конструктивных элементов, таких как колба и цоколь, под корпусом спрятана электронная схема (ЭПРА — пускорегулирующий аппарат). Она есть далеко не в каждой «экономке» (к примеру, в КЛЛ отсутствует). Сегодня ПРА остается самым надежным изделием для работы люминесцентных ламп, от качества которого и зависит срок службы.

Электронная схема состоит из следующих компонентов:

пусковой конденсатор — формирует мощный импульс, необходимый для запуска лампы;
фильтры — нужны для устранения радиочастотных помех и электромагнитного излучения, которые попадают в схему вместе с током (снижают мерцание);
емкостный фильтр — дополнительный элемент, сглаживающий оставшиеся пульсации;
дроссель для ограничения тока — для защиты схемы от высокого тока (поддерживает силу тока на заданном уровне);
биполярные транзисторы;
драйвер — для ограничения тока;
предохранитель — препятствует выходу лампы из строя, исключает воспламенение схемы при скачках напряжения.

Ремонт бытовых люминесцентных ламп с электронным балластом

Производители компактных люминесцентных ламп заявляют, что их ресурс в несколько раз больше, чем обычных ламп накаливания. Но, несмотря на это бытовые люминесцентные лампы с электронным балластом выходят из строя довольно часто.

Связано это с тем, что в них применяются электронные компоненты, не рассчитанные на перегрузки. Также стоит отметить высокий процент бракованных изделий и невысокое качество изготовления. По сравнению с лампами накаливания стоимость люминесцентных довольно высока, поэтому ремонт таких ламп оправдан хотя бы в личных целях. Практика показывает, что причиной выхода из строя служит в основном неисправность электронной части (преобразователя). После несложного ремонта работоспособность КЛЛ полностью восстанавливается и это позволяет сократить денежные расходы.

Перед тем, как начать рассказ о ремонте КЛЛ, затронем тему экологии и безопасности.

Воздействие на среду

Ртуть, содержащаяся в лампах, вредно влияет не только на человека, но и на растения. Компонент накапливается на растительности, находящейся на почвах с низкими ее концентрациями. А с увеличением в почве данного вещества в надземных и корневых органах растений повышается это количество. Увеличение гуминовых кислот в почве уменьшает количество ртути, усваиваемой растениями из-за образования ртутьорганических комплексов.

Под влиянием микроорганизмов комплексы разрушаются с появлением металлической ртути, которая переходит в атмосферу. Водоросли поглощают ртуть из загрязненного грунта и являются ее источником для организмов. У высших растений корни считаются барьером, который накапливает ее. Ртуть, находящаяся в атмосфере в форме паров, удерживается споровыми и хвойными растениями. Это приводит к ингибированию клеточного дыхания, понижению ферментативной активности.

Ртуть имеет вредное воздействие и на животных. Соли поглощаются водными организмами. Рыбы тоже накапливают данный компонент и удерживают его в виде метилртути. Считается, что поступивший в воду компонент осуществляет аккумулирование и трансформацию в каждом звене водной пищевой цепи. Максимальное содержание достигается на вершине. У животных с накоплением ртути происходит угнетение важных функций, а также снижение жизнеспособности потомства.

Энергосберегающие лампы могут нанести вреж коже

Ультрафиолетовое излучение энергосберегающих ламп может вызвать раздражение кожи, если находиться к источнику света слишком близко, предупреждают эксперты. Уровень ультрафиолетового излучения, вырабатываемого такими источниками света, сопоставим с воздействием солнца в ясный день.

По словам медицинских экспертов, проблемы могут возникнуть, если долго находиться на расстоянии менее 30 см от некоторых подобных ламп. Наибольшей опасности подвержены люди с чрезмерной чувствительностью кожи, а также пациенты с различными дерматологическими заболеваниями.

Предупреждение касается лишь так называемых «открытых» энергосберегающих ламп, представляющих собой хорошо различимую глазом спираль.

Читать Энергосберегающие лампы — вред

Энергосберегающие лампочки вредны

Энергосберегающие лампочки могут вырабатывать достаточное количество ультрафиолетового излучения, чтобы нанести вред коже.

Британские ученые заявили, что такие лампочки могут отрицательно повлиять на людей со светочувствительной кожей и на людей с различными заболеваниями кожи – экзема, волчанка, порфирит, сообщает The Independent.

Читать Энергосберегающие лампы — вред

ПОЛЬЗА ОТ ЭНЕРГОСБЕРЕГАЮЩИХ ЛАМП

Как минимизировать вред здоровью?

Выбирайте продукцию известных производителей. Помните, что качественное изделие не может быть дешевым. Внимательно изучите информацию на упаковке.
Если стоит выбор между люминесцентной и светодиодной лампочкой – лучше выбрать последнюю, даже несмотря на ее высокую стоимость.
Не вкручивайте лампочки в осветительные приборы, которые постоянно находятся вблизи от вас: светильники возле кровати, лампы на столе и т. п.
Выбирайте лампочки с оттенком света, максимально приближенного к солнечному.
Лучше не использовать энергосберегающие лампы в помещениях для детей в качестве постоянного источника освещения.
Возьмите на пробу пару лампочек в качестве теста. Если испытываете значительный дискомфорт – эти изделия вам не подходят.
Вовремя меняйте приборы, которые отработали свой срок.

Вред от энергосберегающих ламп часто преувеличен. Если вы пользуетесь качественными устройствами и соблюдаете правила их эксплуатации, особых проблем возникнуть не должно.

Собираем простую лампочку из светодиодов

Прежде чем решиться на
сборку светодиодной лампы своими руками, нужно тщательно продумать, где и как
будет крепиться и помещаться такая схема. Рассмотрим, какие основные материалы
для этого понадобятся, какие варианты корпусов для них можно применить и как
выглядит пошагово процесс сборки самодельного светильника.

Материалы для изготовления

Для изготовления
светодиодной лампы с заданными характеристиками своими руками потребуются
следующие материалы:

Светодиоды. Это могут быть как отдельные элементы, например, НК6 с силой тока 100 мА и падением напряжения в 3 В, так и готовые лед-полоски.
Диоды-выпрямители или мосты, например, 1N4007.
Предохранитель (можно извлечь из цоколя отработанной лампы).
Конденсатор, емкостью и величиной напряжения равными лэд-кристаллам в собранной цепочке.
Основа для крепления светодиодов. Это может быть пластиковая или картонная конструкция с хорошими электроизолирующими и пожаробезопасными свойствами.
Клеящее средство для монтажа диодов к каркасу.

Корпуса для светодиодных приборов

Для максимальной просты
и быстроты сборки светодиодной схемы можно использовать следующие варианты
корпуса:

Цоколь лампы
накаливания.
Корпус
люминесцентного светильника.
Галогеновая
лампочка.
Специально
изготовленный каркас.

Использование первого
метода предполагает извлечение колбы и спирали, а затем размещение внутри
схемы, а снаружи на плате диодных элементов. Собранную конструкцию можно
закрутить в любой патрон, однако эстетичность такого светильника будет не на
высоте. Поэтому подходит больше для закрытых плафонов.

Второй способ более
удобен и практичен. При этом сначала колбу нужно демонтировать, а плату из
цоколя извлечь. Далее возможны следующие варианты сборки:

Лед-кристаллы вставляются в заранее просверленные отверстия в крышке, размещаемой под колбой, а компоненты устанавливаются в цоколь.
Плата со светодиодами помещается внутри цоколя, при этом лэд-элементы крепятся в крышке из-под пластиковой бутылки или подходящего размера кружка из пластика.

Оба варианта имеют эстетичный вид и вполне позволяют использовать такую светодиодную лампу в открытой люстре. Применение галогенок для этой цели весьма ограниченно – ввиду невозможности потом вкрутить их в стандартный патрон. Такой метод применим для изготовления своими руками индикаторов и специальных приборов.

Пошаговая инструкция

Рассмотрим, как
изготовить своими руками простейшую светодиодную лампу на базе люминесцентного
цоколя типа Е27. Для начала необходимо подготовить следующие материалы:

Цоколь модификации Е27 от перегоревшей старой энергосберегающей лампы.
RLD2-1-драйвер.
НК6-диоды.
Фрагмент плотного картона, лучше пластика.
Моментальный клей.
Провода.
Ножницы, паяльная станция, плоская отвертка, плоскогубцы и прочие сопутствующие инструменты.

Сама инструкция по
сборке своими руками элементарной светодиодной лампы выглядит так:

Разбирается старая люминесцентная лампа. Для этого на цоколе находятся углубления с защелками. Их нужно просто поддеть отверткой, и трубка с платой отсоединится.
Далее нужно демонтировать светоизлучающие трубки и извлечь круглую пластинку с шестью отверстиями.
К пластике закрепляется аналогичного диаметра картонное или пластиковое основание – для надежного крепления светодиодов.
В основании прокалываются по два отверстия под каждый из шести монтируемых диодов. Если используется картон, то последние нужно приклеить, а если пластик – просто прижать лед-элементы за счет электродов.
К каждой паре из 3 светодиодов по 0,5 Вт подсоединяется параллельно по одному драйверу RLD2-1 в соответствии со следующей схемой.

Припаять входные контакты драйверов к клеммам цоколя и установить их внутрь.
При этом между ними и платой обязательно положить еще одну картонную или пластиковую прокладку для электроизоляции.
Вставить основание с диодами в цоколь.
Подключить к сети и проверить работоспособность светодиодной лампы.

Собранный своими руками
по такой схеме лед-светильник будет потреблять всего 3 ватта и выдавать
светимость порядка 120 Лм. Ее можно закрутить в любой подходящий по параметрам
электропатрон.

История развития электрического освещения

Все началось с создания в 1802 году русским физиком и первым в мире электротехником Василием Владимировичем Петровым электрической дуги (рисунок 10). Это изобретение можно считать прообразом лампы накаливания и первым осветительным элементом.

Петров взял два угольных стержня-электрода, имеющих разноименные электрические заряды. Оказалось, что если их приблизить друг к другу, то они дают яркий разряд в форме дуги.

Рисунок 10. Электрическая дуга Петрова

Тем не менее электрическая дуга оставалась без внимания до 1876 года. Русский инженер и электротехник Павел Николаевич Яблочков разработал прибор, который назвал «электрической свечой» (рисунок 11). В основе этого устройства и оказалась электрическая дуга Петрова: два угольных стержня расположены параллельно друг другу и разделены слоем каолина (белой глины). Эта лампа широко использовалась в Лондоне для освещения улиц.

Рисунок 11. «Электрическая свеча» Яблочкова

В 1872 году была изобретена первая лампа накаливания (рисунок 12) русским инженером Александром Николаевичем Лодыгиным. Здесь уже было применено знание о тепловом действии тока. В устройстве лампы были две медные проволоки, соединенные с источником тока. Они были впаяны в стеклянный шар. Между ними закреплялся тонкий угольный стержень. Он раскалялся и ярко светился. Чтобы продлить работу такой лампы, из стеклянной колбы откачивали воздух.

Рисунок 12. Лампа Лодыгина

Далее следовало огромное количество модификаций и экспериментов: к 1890-ым годам в лампах уже стали применять вольфрамовую нить вместо угольных стержней. Тогда лампы накаливания сменили «электрическую свечу» Яблочкова. Прогресс постепенно привел к появлению энергосберегающих и светодиодных ламп.

Первая энергосберегающая лампа была создана в 1901 году американским инженером Питером Купером Хьюиттом. Она излучала неприятный голубовато-зеленый свет, поэтому не получила распространения. По это причине создание полноценной энергосберегающей лампы относят к 1926 году Эдмундом Гермером.

Исследования, относящиеся к светодиодам, длились с 1920-ых годов. Первые светодиодные лампы с желто-зеленым и красным свечением были созданы в 1962 году, а свое широкое распространение — после огромного количества доработок и усовершенствований — нашли только к 2000-ым годам.

Схемы, устройство и работа энергосберегающих ламп

Рейтинг: / 1

Класс!

Компактные энергосберегающие лампы работают так же, как и обычные люминесцентные лампы с тем же принципом преобразования электрической энергии в световую. Трубка имеет на концах два электрода, которые нагреваются до 900-1000 градусов и испускают множество электронов, ускоряемых приложенным напряжением, которые сталкиваются с атомами аргона и ртути. Возникающая низкотемпературная плазма в парах ртути преобразуется в ультрафиолетовое излучение. Внутренняя поверхность трубки покрыта люминофором, преобразующим ультрафиолетовое излучение в видимый свет. К электродам подводится переменное напряжение, поэтому их функция постоянно меняется: они становятся то анодом, то катодом. Генератор подводимого к электродам напряжения работает на частоте в десятки килогерц, поэтому энергосберегающие лампы, по сравнению с обычными люминесцентными лампами, не мерцают.

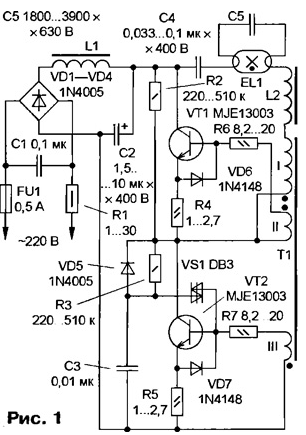

Разберём работу энергосберегающей лампы на примере наиболее распространённой схемы (лампа мощностью 11Вт).

Схема состоит из цепей питания, которые включают помехозащищающий дроссель L2, предохранитель F1, диодный мост, состоящий из четырёх диодов 1N4007 и фильтрующий конденсатор C4. Схема запуска состоит из элементов D1, C2, R6 и динистора. D2, D3, R1 и R3 выполняют защитные функции. Иногда эти диоды не устанавливают в целях экономии.

При включении лампы, R6, C2 и динистор формируют импульс, подающийся на базу транзистора Q2, приводящий к его открытию. После запуска эта часть схемы блокируется диодом D1. После каждого открытия транзистора Q2, конденсатор C2 разряжен. Это предотвращает повторное открытие динистора. Транзисторы возбуждают трансформатор TR1, который состоит из ферритового колечка с тремя обмотками в несколько витков. На нити поступает напряжение через конденсатор C3 с повышающего резонансного контура L1, TR1, C3 и C6. Трубка загорается на резонансной частоте, определяемой конденсатором C3, потому что его ёмкость намного меньше, чем ёмкость C6. В этот момент напряжение на конденсаторе C3 достигает порядка 600В. Во время запуска пиковые значения токов превышают нормальные в 3-5 раз, поэтому если колба лампы повреждена, существует риск повреждения транзисторов.

Когда газ в трубке ионизирован, C3 практически шунтируется, благодаря чему частота понижается и генератор управляется только конденсатором C6 и генерирует меньшее напряжение, но, тем не менее, достаточное для поддержания свечения лампы.

Когда лампа зажглась, первый транзистор открывается, что приводит к насыщению сердечника TR1. Обратная связь на базу приводит к закрытию транзистора. Затем открывается второй транзистор, возбуждаемый противоположно подключенной обмоткой TR1 и процесс повторяется.

Неисправности энергосберегающих ламп

Конденсатор C3 часто выходит из строя. Как правило, это бывает в лампах, в которых используются дешёвые компоненты, расчитанные на низкое напряжение. Когда лампа перестаёт зажигаться, появляется риск выхода из строя тназисторов Q1 и Q2 и вследствие этого — R1, R2, R3 и R5. При запуске лампы генератор часто оказывается перегружен и транзисторы часто не выдерживают перегрева. Если колба лампы выходит из строя, электроника обычно тоже ломается. Если колба уже старая, одна из спиралей может перегореть и лампа перестанет работать. Электроника в таких случаях, как правило, остаётся целой.

Иногда колба лампы может быть повреждена из-за деформации, перегрева, разницы температур. Чаще всего лампы перегорают в момент включения.

Ремонт

Ремонт обычно заключается в замене пробитого конденсатора C3. Если перегорает предохранитель (иногда он бывает в виде резистора), вероятно неисправными оказываются транзисторы Q1, Q2 и резисторы R1, R2, R3, R5. Вместо перегоревшего предохранителя можно установить резистор на несколько Ом. Неисправностей может быть сразу несколько. Например, при пробое конденсатора, могут перегреться и сгореть транзисторы. Как правило, используются транзисторы MJE13003.

Для того, чтобы сделать режим работы лампы более мягким, энергосберегающую лампу можно модернизировать.

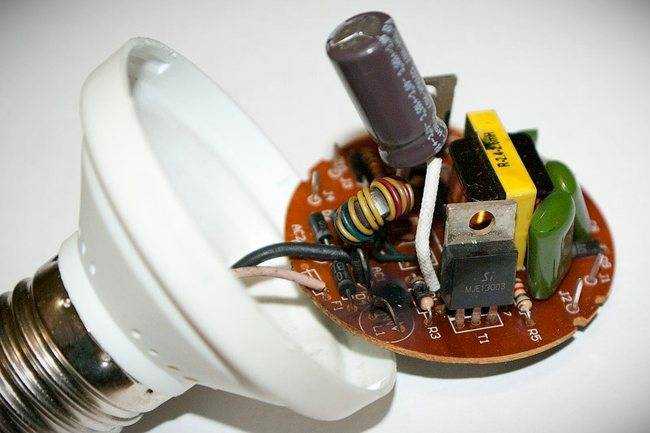

Устройство лампы

Лампа обычно состоит из двух частей. Верхняя часть имеет отверстия, в которые вставляется трубка. Вторая часть — больше по размерам, в ней находится печатная плата с деталями, к которой идут выводы от трубки. От верхней части платы идут провода к цоколю лампы. Обе части лампы имеют защёлки, иногда они приклеиваются. Чтобы разобрать лампу, нужно пройтись небольшой отвёрткой по месту соединения частей.

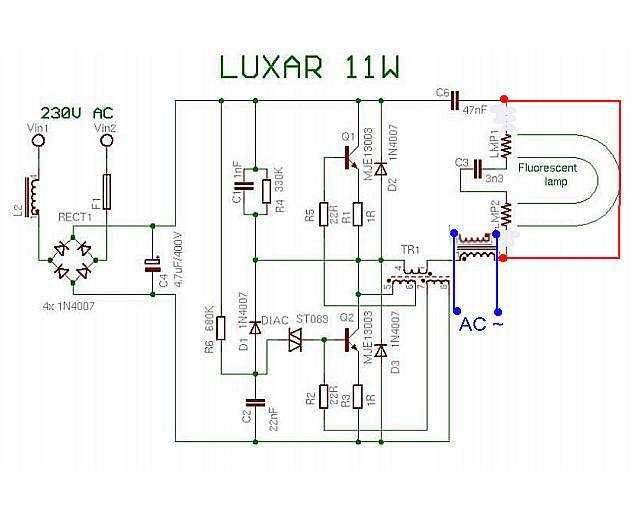

Схемы энергосберегающих ламп, как правило, очень похожи.

Схема энергосберегающей лампы Osram

Схема энергосберегающей лампы Philips

Правила разбора

Если лампочка перестала светить — это далеко не всегда означает, что ее нужно выбросить. Выгодным отличием подобных конструкций от классических ламп накаливания считается ремонтопригодность. Для устранения различных дефектов первым делом необходимо разобрать энергосберегающую лампу. Пошаговое руководство:

Сначала нужно аккуратно при помощи тонкой отвертки поддеть крышку изделия на тех участках, которые отмечены стрелками.
Если защелки утратили свои функции, нужно измерить диаметр изделия при помощи штангенциркуля. Затем небольшой дисковой фрезой сделать несколько надрезов с наружной части корпуса на дистанции 1,5 см друг от друга, а после этого освободить зажимы отверткой.

Фреза поможет эффективно справиться с такими устройствами, которые эксплуатируются достаточно давно, и пластмасса на корпусе уже усохла. После ремонта конструкцию можно собрать в обратном порядке. Для фиксации элементов допустимо использовать герметик на основе силикона или любой клеящий состав для пластмассы.

Принцип работы и устройство энергосберегающей лампы

КЛЛ состоит из стеклянной колбы полого типа, внутренняя часть которой заполнена парами ртути. При подаче электрического тока между электродами образуется дуговой разряд, связанный с пусковым конденсатором. За счет этого формируется ультрафиолетовое излучение, спектр которого невидим для человеческого глаза. Чтобы преобразовать свечение в видимый свет, внутренние стенки покрываются люминофором, гарантирующим яркое свечение. Если сравнить с лампой накаливания одинакового энергопотребления, то световая отдача будет существенно выше. Стоимость прибора зависит от того, из чего состоит люминофор.

Недостатком энергосберегающих ламп является тот факт, что их нельзя напрямую подключать к сети питания на 220 В. Находящиеся в них в выключенном состоянии пары ртути имеют высокое сопротивление, поэтому для формирования разряда нужен импульс с большим напряжением. После образования разряда сопротивление становится отрицательным. Если в схеме нет защитных элементов, то это приведет к короткому замыканию. В трубчатых приборах применяют электромагнитный балласт, устанавливаемый непосредственно в светильник.

Как происходит зажигание

Процесс зажигания газа в колбе энергосберегающей лампы протекает по следующей схеме:

После подачи тока на динистор, происходит разряд на транзистор, который его и открывает.
Запускающий этап прошел – отрезок цепи закрывается диодом.
Происходит разрядка конденсатора, что препятствует повторному открытию динистора.
Транзисторы воздействуют на выполненного в виде кольца из фиррита с тремя обмотками трансформатор. При этом напряжение на них подается через конденсатор от повышающего резонансного контура.
Излучение в колбе происходит на резонансной частоте, формируемой большеемкостным конденсатором.
Во время зажигания значение напряжение составляет порядка 600 В. Целостность, прочность и герметичность колбы обеспечивает во время этого процесса защиту транзисторов.
Как только процесс ионизации газа произошел во всем объеме, конденсатор с максимальной емкостью, определявший частоту светового потока, подвергается шунтированию.
Процесс управления переходит ко второму конденсатору.
Значение напряжения спадает до уровня, необходимого для поддержки горения.

Особенностью энергосберегающих ламп является универсальность электродов – они могут быть поочередно и катодом, и анодом. Такая схема позволяет сохранить бесперебойность функционирования всей электроцепи и облегчает починку, если она потребуется.

Лампа 3 — e.next

11W, 2700k, цоколь E14

Поломка: через несколько секунд после нормального включения, лампа мигает (мерцает) некоторое время, после чего работает нормально, но иногда все-таки «моргает».

Эта лампа отличается от первых двух тем, что она имеет тройную колбу, у нее меньше цоколь (Е14), и простейшая схема. Поломка у этой энергосберегающей лампы оказалась очень простой, но в этой части видеоролика есть некоторые комментарии по схеме и типичным поломкам.

Совет: . Для зарисовки схемы, удобнее всего сфотографировать плату с двух сторон и работать с фото на компьютере:

Ремонт: пропайка контактных площадок платы.

Виды энергосберегающих ламп

Существует несколько критериев, по которым классифицируют энергосберегающие лампы. Самые распространенные из них — цоколь и температура свечения.

Цоколем называется элемент, использующийся для фиксации изделия в осветительном приборе и подаче электроэнергии. Его основные типы — резьбовой и штырьковый.

Штырьковый тип применяют для специфических светильников. Выпускаются с двумя или четырьмя штырьками, а сами разъемы имеют маркировку с буквой G и числовым значением. Актуальны для мощных осветительных приборов.

В зависимости от температуры свечения энергосберегающая лампа излучает свет определенного оттенка (измеряется в Кельвинах):

Теплый свет (желтый) — 2700 К. Оттенок схож со свечением обычных ламп (накаливания).
Естественный белый свет — 4200 К. Лампы дневного света, нейтральный оттенок.
Холодный свет (белый) — 6400 К. Приближен к синему спектру, поэтому характеризуется голубоватым оттенком. Обычно применяется на промышленных объектах в лампах от 65 Вт и выше.

Также энергосберегающие лампы выпускаются разных форм — бывают трубчатыми, спиральными, дугообразными. В первом случае отсутствуют какие-либо защитные элементы.

Как подключать ИБП к шуруповерту

Электроинструмент необходимо разобрать, отвинтив все шурупы. Обычно корпус шуруповерта состоит из двух половинок. Далее следует найти провода, которыми двигатель подключается к батарее. Соединить эти провода с выходом ИБП можно с помощью пайки или термоусадочной трубки, вариант со скрутками нежелателен.

Для ввода провода от блока питания в корпусе инструмента необходимо выполнить отверстие

Важно предусмотреть меры, предотвращающие вырывание провода в случае неосторожных движений или случайных рывков. Самый простой вариант – обжать провод внутри корпуса у самого отверстия клипсой из сложенного пополам коротенького отрезка мягкой проволоки (подойдет алюминий)

Имея превосходящие диаметр отверстия размеры, клипса не даст проводу оторваться и выпасть из корпуса в случае рывка.

Как видно, энергосберегающая лампочка, даже отработавшая положенный ей срок, может принести немалую пользу своему владельцу. Собранный на базе ее комплектующих ИБП может с успехом применяться в качестве источника энергии для аккумуляторного электроинструмента или зарядного устройства.
