Как устанавливаются светодиодные панели на потолок

Особенности световых панелей

Если рассматривать панели в плане конструкции, они максимально просты для установки осветительных элементов, обеспечивают надежное и прочное крепление. В результате с работой можно справиться своими руками, даже если перед вами круглая конструкция.

Рама организована таким образом, чтобы лицевая часть led находилась вровень с подвесной конструкцией потолка. Если есть необходимость, панель можно закрепить к бетонному основанию потолка. Для этого используются специальные подвесы, позволяющие отрегулировать уровень установки led по высоте. Этот вариант крепления превосходно сочетается с натяжными полотнами, которые не способны выдержать вес светильников.

Обратите внимание!

При выпуске осветительных приборов крепежные детали часто поставляются в комплекте. Но если их нет, купите их отдельно. Что касается подвесных потолков, панели led идеально подходят для монтажа с подвесными потолками Амстронг.

Разновидности

Производители предлагают множество разновидностей LED-панелей. Для удобства выбора их классифицируют по разным признакам.

По форме LED-панели бывают:

  • круглыми;
  • прямоугольными;
  • квадратными.

Габариты панелей сильно отличаются, а их средняя толщина составляет 14 мм. Выбор формы зависит преимущественно от дизайна помещений и личных предпочтений его владельцев.

По устройству и назначению LED-панели бывают:

  • Потолочные. Они пришли на смену офисным светильникам с люминесцентными лампами. Панели очень тонкие, их можно устанавливать в помещениях с низкими потолками. Срок эксплуатации изделий — до 20-ти лет. Панели красиво смотрятся на подвесных и натяжных потолках.
  • Рекламные. Панели, играющие роль рекламных щитов, выполнены в виде экрана. Светодиоды на нём расположены аналогично пикселям в мониторе. Они, заполняя весь экран, создают изображение или фон. Использование трёхцветных диодов позволяет получать динамические изображения.

Сколько стоят светильники для натяжных потолков

Стоимость осветительных приборов складывается из комплекса факторов:

  • страна производитель;
  • сложность конструкции;
  • материал изготовления.

Цены на подвесные светильники варьируются от 2000 до 20 000 рублей.

Стоимость накладных светильников меньше и варьируется от 1000 до 5000 рублей.

Точечные светильники для натяжных потолков стоят от 100 до 1500 рублей.

Самые дорогие светильники для натяжных полотен каскадные, поскольку имеют сложный дизайн. Их стоимость начинается от 20 000 рублей.

Ассортимент светильников настолько велик, что вы без труда подберете модель, которая подойдет к стилистике помещения, и будет соответствовать выделенному бюджету.

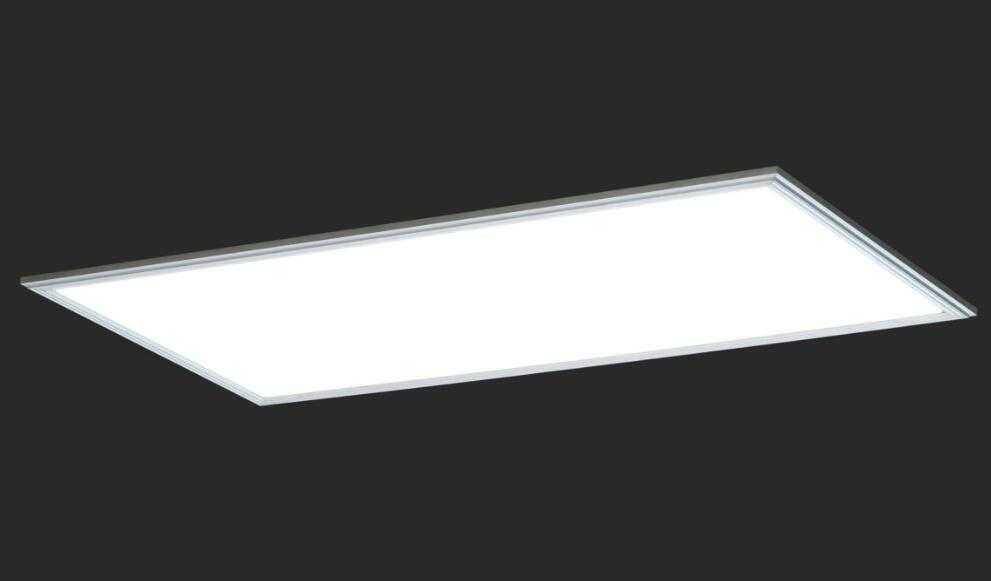

Из чего состоит светодиодная панель

Корпус панели изготовлен из алюминиевого сплава, который как всякий металл обладает высокой теплопроводностью. Он также служит отводящим элементом тепла от светодиода. Если светодиод нагревается, то пропорционально снижается его рабочий ресурс. Светодиоды расположены по периметру рамы корпуса. Как было сказано выше, корпус светильника выполняет функцию радиатора, т. е. отводит температуру от светодиода, поэтому его перегрев исключён. Светодиоды излучают свет. Внутренний рассеиватель из органического стекла, который позволяет создавать равномерный мягкий свет по всей панели. Светоотражающая плёнка расположена за линзой и перераспределяет излучаемый светодиодами поток перпендикулярно вниз. Светопроводящая линза с лазерными насечками создает матовое рассеивание и не создаёт нагрузки на зрение, не вызывают усталость у глаз, так как отсутствует мерцание источников света

Такой свет позволяет сохранять концентрацию и внимание

Виды спотов

Различают три основные группы потолочных спотов:

1. Встраиваемый (врезной) – миниатюрные потолочные светильники, называемые точечными спотами. Подобный тип освещения подойдёт для небольших комнат или отдельных зон.

Направление света можно менять, не отличается особой яркостью, выступает, как дополнительное, а не основное освещение. Врезной спот очень прост в монтировании, домовладелец сможет встроить его самостоятельно, где потребуется. Сначала делают отверстия в потолке, затем споты подключают к электропроводке и закрепляют с помощью фиксаторов на пружинах.

2. Накладной – потолочный светильник, у которого лампочки уже прикручены к основе. Подобный спот легче монтировать, нежели предыдущий. Он просто крепится к потолку с помощью винтов или гвоздей. Его часто применяют в качестве ночника или коридорного бра.

3. Комбинированный потолочный спот со сложным строением, напоминает люстру. Такие светильники способны осветить большие помещения за счёт того, в корпусе помещены несколько источников света направленного действия. Чтобы осветить ту или иную часть пространства надо просто повернуть одну из ламп.

В зависимости от источника света различают классические и светодиодные потолочные споты.

Что такое споты на штанге? Это обычный потолочный спот, прикреплённый к жёрдочкам (штангам). С его помощью можно создать окружающее пространство в классическом стиле.

Преимущество подобного светового прибора в том, что его можно разместить в любом месте на потолке. Сами лампы можно поворачивать в любые стороны, что позволит выгодно освещать любой предмет, подчеркнуть важные детали и расставить акценты. Именно эти модели ценят декораторы, потому что такие светильники помогают создать неповторимую и уютную атмосферу.

Установка потолочных спотов не потребует особых усилий и знаний, но не следует забывать об элементарной технике безопасности. Монтаж потолочного спота можно разделить на несколько этапов:

* В первую очередь для установки следует провести провод. Если это обычный потолок, то провод прячут в штукатурке, если же это подвесной/натяжной, то в невидимой зоне.

* Непосредственное подключение проводится по схеме параллельного соединения. Сперва, устройство для подключения, затем светильник под № 1, а дальше в любом нужном порядке.

* Электрический кабель приобретают не только той длины, какая нужна, но и с запасом в 25-30 см.

* Проводку и все точки подключения тщательно проверяют и только потом устанавливают светильники.

Что такое споты?

Споты – это разновидность светильников, которые предназначены для направления света только в определённую область пространства. Они бывают разные в зависимости от крепления.

Могут быть, как одиночными, так и частью общего светотехнического оснащения. Такие светильники просто обожают дизайнеры и мастера по выполнению ремонта. Некоторые декораторы называют споты полноценным элементом декора.

Спот служит для точечного освещения, а в переводе с английского обозначает «пятно». Всем известно, что искусственный свет не должен приносить вред здоровью глаз. Именно лампы споты созданы уже с такой яркостью, чтобы не испортить зрение. Локальное освещение чего-либо считается доминирующим свойством подобных ламп.

Потолочные споты с подсветкой

От способа монтажа споты делятся на два типа: настенные и потолочные. Также они могут быть накладные или врезные. Что касается светового оттенка, то гореть они могут голубым, жёлтым, белым, красным цветом.

Крепление панелей ПВХ к потолку

Для начала смонтируйте установочный профиль, прикрепив его большую «полку» к направляющим рейкам при помощи саморезов. Его можно устанавливать как по всему периметру комнаты, так и в местах крепления стартовой и финишной панелей ПВХ.

Крепление ПВХ панелей на потолок

Теперь необходимо отрезать панели ПВХ согласно ранее разработанному плану и нанесенной разметке. Многие специалисты при этом советуют сделать длину листа немного меньшей ширины комнаты, так как поливинилхлорид может расширяться даже при невысоких температурах, а значит, установка «впритык» может привести к будущим деформациям подвесного потолка.

Если вы планируете сделать встроенное освещение для подвесного потолка – самое время сделать в листах ПВХ вырезы под светильники.

Монтаж точечных светильников в потолок из ПВХ панелей

Как только материал будет полностью подготовлен, можно приступать к креплению первой (или стартовой) панели. Для этого вам и помощнику необходимо вставить стартовую панель в установочный профиль со стороны крепежной полки, а затем закрепить ее саморезами на рейках. При этом следите, чтобы они не входили слишком глубоко в ПВХ, иначе будет риск, что саморезы повредят лист.

Далее аккуратно «стыкуйте» следующую панель с помощью крепежной полки со стартовой, и зафиксируйте ее с помощью крепежа. Таким образом, поочередно происходит крепление панелей ПВХ друг к другу. Соединять их между собой следует с большой аккуратностью, чтобы не допустить повреждений. Также нельзя оставлять зазоры или щели, панели ПВХ должны плотно прилегать друг к другу. При необходимости можно сделать «подгонку» с помощью несильных ударов резиновой киянки.

Монтаж панелей на саморезы

Перед монтажом последней панели ПВХ измерьте оставшееся незакрытым пространство потолка рулеткой – зачастую пластиковая панель туда полностью не помещается, потому ее необходимо обрезать. При этом следите, чтобы срез был максимально ровным, а между финишной панелью ПВХ и установочным профилем не должно быть никаких зазоров.

Схема поклейки потолочного плинтуса

Заключительный этап – посадка на клей потолочных плинтусов. После этого подвесной потолок из панелей ПВХ можно считать законченным. Далее уже можно проводить монтаж светильников, отделку стен и уборку строительного мусора.

Видео — Делаем потолок из ПВХ панелей

Как можно заметить, крепление панелей ПВХ к потолку является достаточно простым занятием, не требующим от вас больших познаний и опыта в строительстве. Потому для самостоятельной отделки комнаты и, в частности, потолка пластиковые панели являются лучшим из возможных вариантов.

Особенности конструкции и преимущества светильников данного типа

В состав led-панели входят следующие основные компоненты:

  1. Металлический или пластиковый корпус.
  2. Светодиодные лампы или лента, размещенная по периметру.
  3. Внутренний рефлектор.
  4. Стеклянная линза для преобразования и задания направления светового потока.
  5. Наружный рассеиватель в виде пластины или пленки.
  6. Задняя крышка.
  7. Элементы для монтажа.

Помимо этого, во внутреннем пространстве панели в зависимости от модели могут располагаться преобразователь и драйвер, контролирующий работу светодиодного светильника. На изображении ниже представлено схематическое устройство такого прибора:

По способу крепежа и, соответственно, внешнему исполнению светодиодные панели разделяются на три основных вида:

  1. Подвесные.
  2. Накладные.
  3. Встраиваемые.

При этом стандартные световые панели выполнены в форме квадрата. Однако бывают также круглые и прямоугольные модификации. Мощность изделия и количество светодиодов напрямую зависит от его геометрических размеров. Наиболее сильные и крупногабаритные модели встречаются среди прямоугольных приборов, с величиной большой стороны до 1200 мм.

Светодиодные панели в сравнении с плафонами и люстрами выделяются следующим рядом преимуществ:

  1. Экономный расход энергии.
  2. Равномерное освещение без признаков пульсации.
  3. Малая толщина (7-24 мм).
  4. Продолжительный срок эксплуатации (до 100 тыс. часов).
  5. Более высокой интенсивности световой поток при одинаковой мощности.
  6. Эксплуатация при различных температурных режимах.
  7. Стандартные процедуры монтажа.
  8. Применимость для общей, дополнительной и зональной подсветки.
  9. Возможность дизайнерского оформления.
  10. Бесшумность в работе.
  11. Исключение ИК- и УФ-компоненты спектра излучения.

Несмотря на широкие возможности, которые предоставляет светодиодные панели, их покупка, монтаж и последующая эксплуатация все же имеет некоторые недостатки:

  1. Высокая стоимость.
  2. Необходимость использования для питания понижающего трансформатора и драйвера.
  3. Невозможность сочетания с любым интерьером.

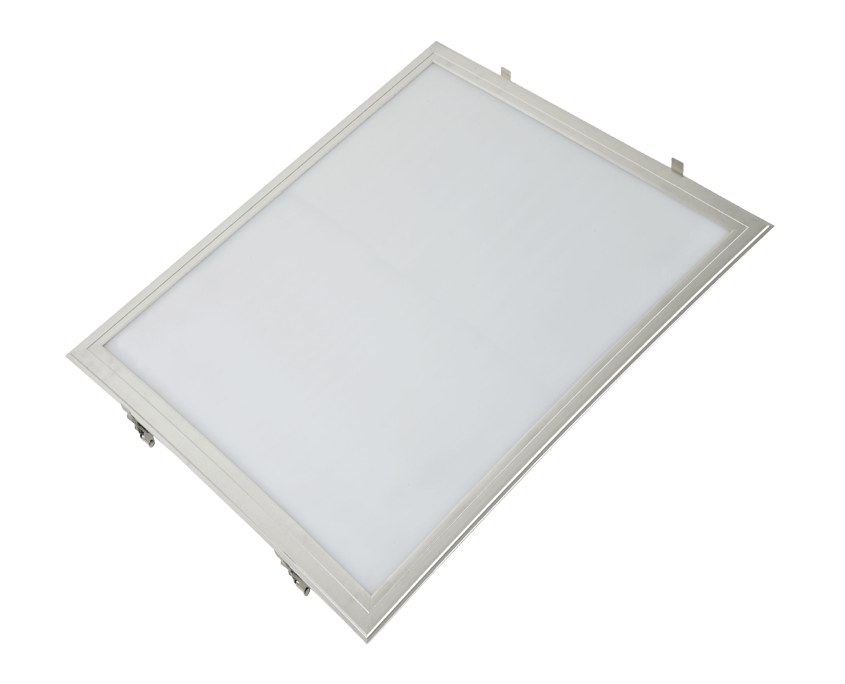

Конструктивные особенности

Каркас потолочные светодиодные панели имеют из жесткого алюминиевого сплава. Он имеет высокие показатели по теплопроводности. Периметр его оснащен множеством светодиодов. Они формируют излучение в торец светопроводящей линзы, на которой имеются сделанные определенным способом лазерные насечки. С тыльной стороны линзы имеется светоотражающий материал. Благодаря нему поток лучей перераспределяется перпендикулярно вниз.

Основная задача такого источника в формировании мягкого комфортного для глаз света с равномерным распределением по всей площади помещения

В конструкции предусмотрен дополнительный рассеивающий элемент. Он обеспечивает равномерность распределения светового излучения на всю поверхность светильника. Основная поверхность имеет матовую фактуру. Она изготавливается из полиметилметакрилата. Легкое вещество имеет высокую степень проводимости света.

Купить можно для освещения диодные светильники разных форм. Производители  даже предлагают изготавливать модели под заказ, однако, такой формат будет существенно дороже универсальных форм. В среднем толщина их составляет около 15 мм.

Толщина в среднем не превышает 1,5 см

Дифференцируются модели по эксплуатационным характеристикам:

  • цветовые и оттенки;
  • яркость излучения;
  • потребляемая мощность;
  • площадь освещения и пр.

Световые панели на потолок могут состоять из разного количества источников: от десятка диодов до нескольких сотен в одном модуле. Потребляемое рабочее напряжение бывает от 110 до 240 В.

Обзор популярных моделей

Производители предлагают светодиодные панели самых разных форм и размеров, отличающиеся как внешним видом, так и техническими характеристиками.

Популярные LED-панели:

  • IEK ДВО 1610. Круглая панель с пластиковым плафоном и металлической арматурой. Диаметр — 295 мм. Цвет — холодный, мощность — 24 Вт. Страна-производитель — Китай. Цена — 1 950 руб.
  • Wolta PRO Офис с БАП Матовый ДВ001-36-041-5К. Универсальная квадратная панель. Корпус изготовлен из листовой стали. Предусмотрено два вида рассеивателя — микропризматический и матовый. Страна-производитель — Россия. Цена — 8 500 руб.
  • Uniel ULP-18120, 36W/3950K/EMG, IP40. Накладная прямоугольная панель с акриловым плафоном. Страна-производитель — Россия. Световой поток — 5 250 Лм. Мощность — 42 Вт. Цена — 11 050 руб.
  • LEDELL L–School 55/32-48/Д/5. Прямоугольная потолочная панель с естественным белым свечением. Срок службы — 100 000 часов. Плафон из поликарбоната. Страна-производитель — Россия. Цена — 9 100 руб.
  • Philips DN027B G2 LED9/NW L125. Круглая панель с арматурой и плафоном из пластика. Цветовая температура — 4 000 K. Мощность — 10 Вт. Страна-производитель — Китай. Цена — 500 руб.

У LED-панелей масса преимуществ перед традиционными приборами освещения. Используемые технологии, применяемые при их производстве, позволяют получать мощный и недорогой свет. Светодиодные панели в любом интерьере выглядят стильно и современно, а их применение универсально — они подходят для помещений самого разного назначения.

Подготовка каркаса для подсветки

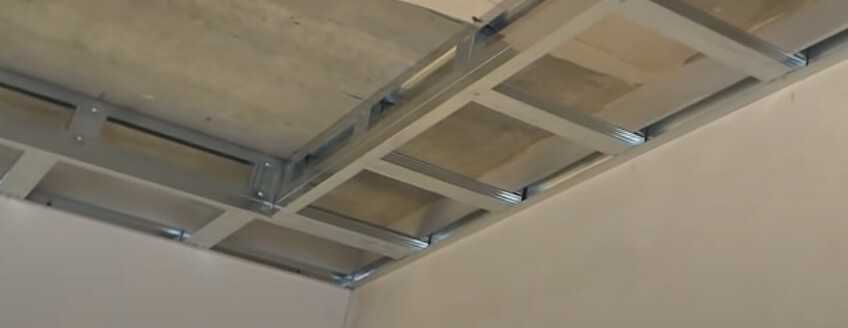

Каркас из жестких оцинкованных профилей

Нижний уровень каркаса устанавливается на расстоянии не менее10 см от плит.

Замер отступа

Прикрепить на первом уровне лист гипсокартона.

Монтаж 1-ого уровня

К первому уровню крепится металлический каркас второго уровня, таким образом, чтобы расстояние между нищей (полкой) для СДЛи 1 уровнем составляло от 50 от 150 мм.

Монтаж 2-ого уровня

  • Листами гипсокартона формируется ниша для светодиодной ленты.
  • Провода, питающие СДЛ, временно (до её подключения) фиксируются скотчем/изолентой к поверхности гипсокартона в месте их ввода.

Место крепления питающих проводов

После окончания всех отделочных и покрасочных работ прокладывается СДЛ и подключается к источнику питания.

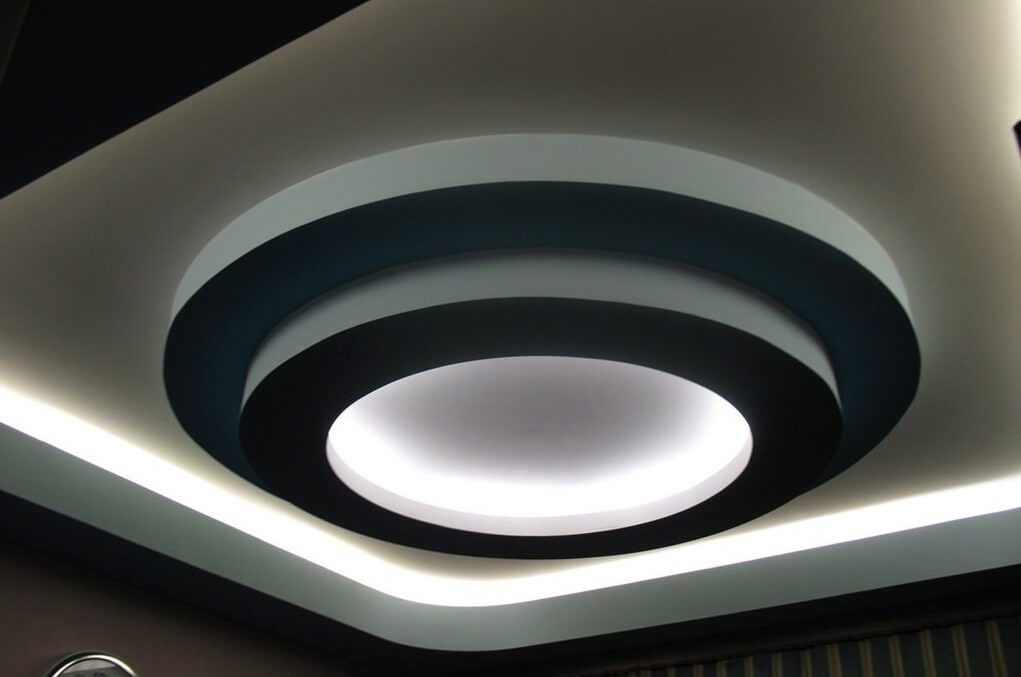

Освещение двухуровневого потолка

Как установить споты своими руками

Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.

Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:

  1. Подготовительный.
  2. Основной.
  3. Контрольный.

На первом этапе выполняются следующие процедуры:

  1. Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
  2. Разрабатывается электросхема.
  3. Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
  4. Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.

Основная стадия монтажа светодиодных светильников подразумевает такие действия:

  1. Устанавливается каркас для гипсокартонных листов.
  2. В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
  3. Закрепляется гипсокартон.
  4. Выводятся провода и соединяются с контактами лед-фонарей.
  5. Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).

Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.

Области применения

Светодиодные панели применяются в различных областях:

  1. В качестве основного, дополнительного, декоративного освещения в жилых и общественных помещениях.
  2. Как элемент декора или выделения определенной зоны интерьера.
  3. Как светящуюся основу для художника-аниматора.

Монтаж накладных моделей допустим не только на потолке, но также на стене, диагональной поверхности и любой другой конструкции, что существенно расширяет сферу ее использования.

Для монтажа светодиодных панелей применяются элементы крепежа, отвечающие требованиям СНиПа по материалу поверхности. Так, для древесины рекомендованы саморезы, для кирпичной кладки – дюбеля распорного типа, а для железобетона – анкерные болты. Кроме того, существуют специальные приспособления для установки в конкретных условиях. Пример – система «Армстронг», зажимы для навесного и кронштейны для подвесного потолка.

Установка модульных светодиодных приборов

Поскольку панель имеет форму, которая соответствует размеру ячейки подвесной конструкции “Армстронг”, то монтаж в потолок такого типа будет самым простым. Для этого при сборке каркаса делают проводку для освещения, а при закладывании панелей в нужном месте устанавливают на полки профиля светодиодный модуль.

Схема установки в потолок “Армстронг”

Для потолков из гипсокартона и натяжной конструкции предусмотрены два варианта крепления:

  • ЛЕД-панель на тросы;
  • ЛЕД-панель на уголки к несущей панели.

Установка на тросы

Чтобы установить потолочный светодиодный светильник подвесным способом, вначале на потолке отмечают место расположения светильника и просверливают отверстия под дюбеля, к которым будут крепиться тросики. Каждый подвес крепится на три дюбеля.

После этого на стены переносят проекции точек крепления подвесов, чтобы после подшивки определить на ней место для отверстий.

После того как потолок подшит, в отмеченном месте прорезают отверстия и через них пропускают подвесные тросы.

На корпусе светильника есть специальные кронштейны для крепления подвесов. В них запускаются подвесы и фиксируют хомутом на нужной высоте.

Установка на уголки

Чтобы установить светодиодный светильник встраиваемым способом, с разметкой придется повозиться дольше.

Смысл этой технологии – потолочный светильник располагается на одном уровне с поверхностью потолка.

Схема установки на уголки

Вначале определяют местоположение будущей поверхности потолка. Для удобства используют нить, натянутую между противоположными стенками.

Чтобы закрепить модульный светодиодный светильник к основанию, используют специальные уголки. Та сторона уголка, к которой крепится корпус прибора, имеет большую длину с множеством отверстий (по типу П-образного подвеса для гипсокартона), что позволяет регулировать высоту крепления прибора.

Обзор с описанием характеристик и вариантов установки модульного ЛЕД-светильника можно посмотреть на видео:

Подшивают потолок после установки светодиодной панели.

Установка на натяжные потолки

Материал натяжной конструкции делает монтаж панелей несколько сложнее, чем в других навесных системах.

Чтобы выполнить установку на подвесы, точно так же вначале крепят подвесы к основанию. Для драйвера необходимо предусмотреть крепление в удаленном месте. Это обеспечит доступ к прибору. Проекции точек крепления переносят на стены и устанавливают натяжное полотно.

На полотне отмечают точки выхода подвесов и укрепляют пленку уплотнительными кольцами.

После этого можно прорезать отверстия и крепить панель к подвесам.

Если нужно сделать конструкцию так, чтобы панель была в одной плоскости с полотном, вначале отмечают положение поверхности будущего потолка, и в соответствии с ним монтируют и подключают осветительный прибор.

После этого заказывают полотно с соответствующим вырезом. Дальнейший монтаж натяжной ПВХ-пленки должны выполнять профессионалы, так как для сборки обвязки из профилей и правильной натяжки такого полотна потребуется высокая квалификация.

ЛЕД-панель – это осмысленный и прагматичный подход к планированию освещения.

Монтаж в натяжной потолок

Осталось рассмотреть вопрос монтажа Led панелей квадратной формы в натяжной потолок.

У многих возникают вопросы, а безопасно ли это? Не порвется ли полотно?

Вообще в натяжные потолки можно устанавливать светильники практически любой формы. Все будет зависеть от их габаритных размеров и выбора конкретной точки установки.

Известные производители, такие как Arlight, Feron, Gauss активно стали выпускать квадратные светодиодные панели для натяжных потолков.

Самое главное условие при монтаже, это наличие правильно подобранной закладной. Понадобится платформа и термокольцо.

Если нет стандартной платформы, то придется изготавливать свою собственную.

А вот термокольцо нужно будет заводское. Как правильно подобрать его размер? Его внутренний диаметр должен соответствовать посадочному размеру спота.

Внешний – не быть больше, чем размер самого светильника. Толщина кольца около 3мм. Это и будет толщина зазора, который у вас получится между спотом и натяжным потолком.

Термокольцо очень важная вещь в данном монтаже. Поэтому тщательно подходите к выбору. Если оно лопнет, разорвет весь потолок!

Есть специалисты, которые монтируют led панели в натяжной потолок вообще без каких-либо зазоров, вплотную к потолку.

Правда доверять такой ремонт нужно только профессионалам своего дела.

На первое место здесь будет выходить качество светильника, а именно его нагрев или точнее его отсутствие.

Виды подсветки

  1. Целевая. Предназначена, чтобы выделить светом определенные зоны. Например, в помещениях с двойным функционалом (кухня — гостиная) можно ярче выделить кухонную зону.

Увеличение освещения в кухонной зоне

Общего назначения или основное освещение. Основная задача – воссоздать такой уровень освещенности, при котором равномерно освещается все помещение.

Пример: световые светодиодные линии. Здесь требуется лента высокой мощности, зачастую это платы 220 В.

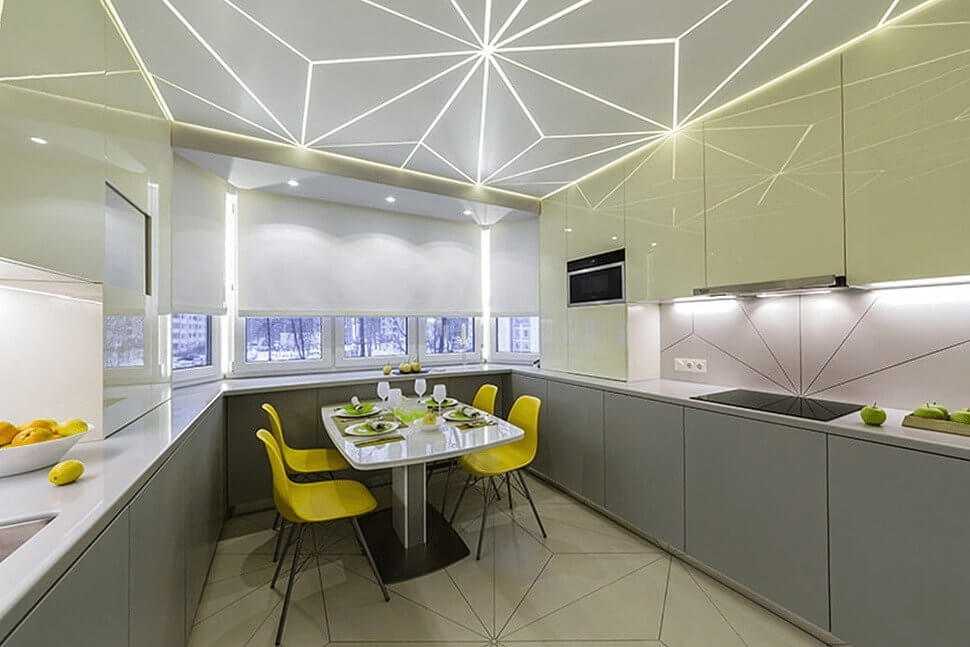

Основное освещение при помощи световых светодиодных линий

Дизайнерская. Такое решение позволяет визуально подчеркнуть образ и добавить уюта в помещении. Это может быть точечная подсветка или контурная по периметру помещения, визуальное очертание узоров или отдельных зон.

Применение светодиодных лент позволяет менять яркость и цвета подсветки.

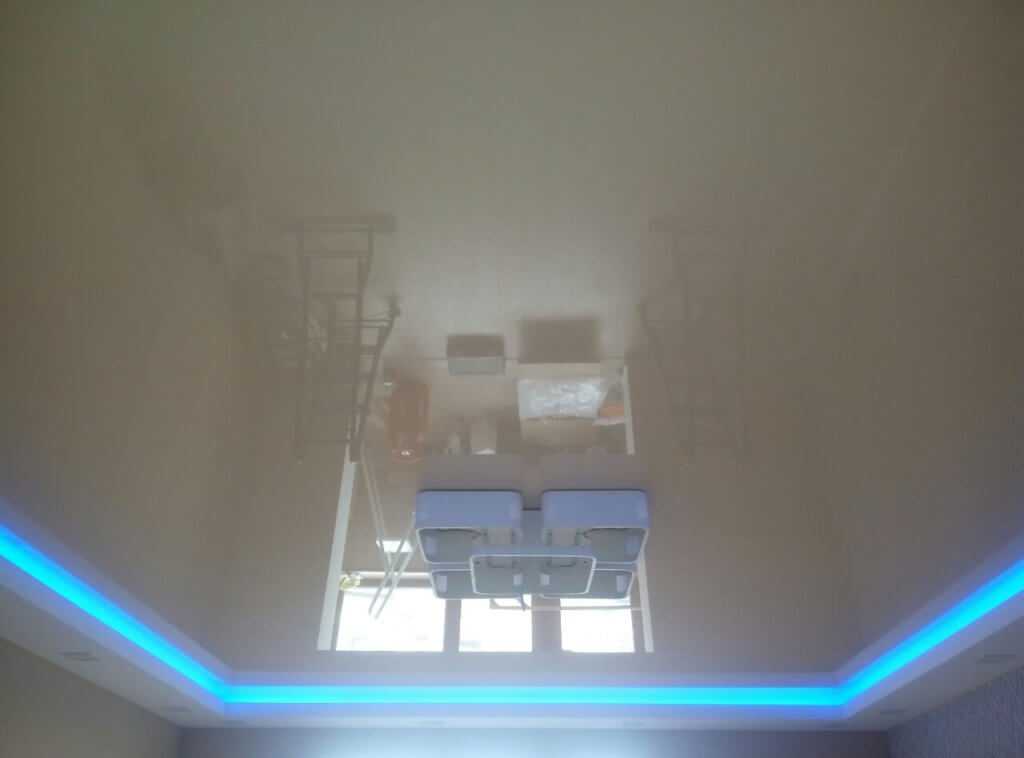

Контурная (рассеянная).

Светодиодная лента прокладывается на специальных нишах (полочках или специальных плинтусах) вдоль всего периметра. При её включении свет непрерывной светящейся полосой рассеивается вверх – на натяжное покрытие.

Контурное рассеянное освещение

Контурная (направленная).

СДЛ прокладывается между двумя уровнями потолка на специальном откосе. Свет от ленты падает вдоль натяжного покрытия.

Контурное направленное освещение

Все рассмотренные варианты можно смонтировать как для обычного, так и для натяжного потолка.

Способы установки

Конечно, многих будет интересовать вопрос, как правильно установить светодиодную панель на потолок? Все будет зависеть от того, какая потолочная конструкция располагается в помещении. Поэтому стоит рассмотреть все варианты.

Базовая потолочная поверхность

Базовый потолок – это не подвесная и не натяжная конструкция. Она может быть бетонной в виде плиты перекрытия, или деревянной, установленной по несущим потолочным балкам. В этом случае светодиодные панели устанавливаются по подвесной технологии, то есть, путем крепления светильника к самому потолку специальными тросовыми подвесами, с помощью которых можно регулировать высоту установки светильника.

Многие производители такие подвесы продают, как неотъемлемую часть светодиодной панели. Но если даже их в комплектации нет, то данную конструкцию можно приобрести отдельно, в магазинах она продается.

Самое сложное в данной технологии – это провести разметку на потолке. Поэтому производители в инструкции к изделию точно описывают способ проведения процесса, поэтому стоит с ним ознакомиться. В принципе, ничего сложного в этом нет. Как только разметка будет произведена, по месту на потолке делаются монтажные отверстия под крепеж тросового подвеса. Крепление обычно производится саморезами на пластмассовые дюбеля, на каждый подвес по три штуки. После чего на тросы устанавливается и сама светодиодная панель. В данном случае крепление производится на специальные кронштейны, которые приварены по углам панели. Трос через них пропускается петлей и закрепляется специальным хомутом.

Есть второй вариант без тросов. Для этого необходимо использовать металлические крепежные изделия в виде уголков. Четыре таких крепежа устанавливаются по разметке на потолок, четыре по углам панели. А вот между собой они закрепляются шурупами, как это показано на рисунке ниже. Кстати, размеры уголком могут быть разные, что определяет расстояние от базовой потолочной поверхности до обратной стороны панели.

Установка на подвесной потолок

Вообще, конструкция светодиодных панелей изготавливается таким образом, чтобы они смогли помещаться в подвесные потолочные конструкции. По сути, эти светильники для таких потолков и изготавливались. Основное к ним требование – это точное совпадение лицевой части светильника с плоскостью подвесного потолка. Конечно, простота монтажа и прочность крепления являются основными характеристиками светодиодных панелей.

К вопросу, как установить светодиодную панель на подвесной потолок, можно ответить так. Если это панельный или реечный потолок, то под саму светодиодную панель просто выделяется место, и она укладывается на подвесы потолочной конструкции. Как это показано на рисунке снизу.

Если это гипсокартонный потолок, то не стоит в нем ничего вырезать. Оптимальный вариант – это использовать технологии крепления к базовой поверхности. Единственное, что необходимо сделать обязательно, это еще на стадии сборки гипсокартонного потолка учесть места крепления, под которые надо обязательно установить металлические профили, как прочную основу под светильник.

Установка светодиодной панели на натяжной потолок

Установка, связанная с натяжными потолками, немного сложнее. Все дело в самом материале для потолка. Поэтому специалисты предлагают два варианта.

  1. На тросы.
  2. В виде встраиваемого светильника.

В первом случае необходимо сначала сделать разметку на потолке, затем установить натяжной потолок, сделать в нем четыре отверстия, как это делается под светильники с помощью термокольца, а затем провести монтаж тросов, к которым прикрепляется сама светодиодная панель.

Во втором случае сначала на уровне натяжного потолка устанавливается основа под светильник, которая изготавливается из металлических профилей, закрепляемых к потолку. Затем устанавливается панель и тут же подключается. После чего надо будет сделать заказ натяжного потолка с учетом встроенного светильника. В принципе, можно до установки осветительного прибора натянуть полотно, а уже к основе панель крепить с помощью крепежных уголков. То есть, вариантов несколько, можно выбирать какой-то один с учетом условий монтажного процесса.

Установка модульных светодиодных приборов

Поскольку панель имеет форму, которая соответствует размеру ячейки подвесной конструкции “Армстронг”, то монтаж в потолок такого типа будет самым простым. Для этого при сборке каркаса делают проводку для освещения, а при закладывании панелей в нужном месте устанавливают на полки профиля светодиодный модуль.


Схема установки в потолок “Армстронг”

Для потолков из гипсокартона и натяжной конструкции предусмотрены два варианта крепления:

  • ЛЕД-панель на тросы;
  • ЛЕД-панель на уголки к несущей панели.

Установка на тросы

Чтобы установить потолочный светодиодный светильник подвесным способом, вначале на потолке отмечают место расположения светильника и просверливают отверстия под дюбеля, к которым будут крепиться тросики. Каждый подвес крепится на три дюбеля.

После этого на стены переносят проекции точек крепления подвесов, чтобы после подшивки определить на ней место для отверстий.

После того как потолок подшит, в отмеченном месте прорезают отверстия и через них пропускают подвесные тросы.

На корпусе светильника есть специальные кронштейны для крепления подвесов. В них запускаются подвесы и фиксируют хомутом на нужной высоте.

Установка на уголки

Чтобы установить светодиодный светильник встраиваемым способом, с разметкой придется повозиться дольше.

Смысл этой технологии – потолочный светильник располагается на одном уровне с поверхностью потолка.


Схема установки на уголки

Вначале определяют местоположение будущей поверхности потолка. Для удобства используют нить, натянутую между противоположными стенками.

Чтобы закрепить модульный светодиодный светильник к основанию, используют специальные уголки. Та сторона уголка, к которой крепится корпус прибора, имеет большую длину с множеством отверстий (по типу П-образного подвеса для гипсокартона), что позволяет регулировать высоту крепления прибора.

Обзор с описанием характеристик и вариантов установки модульного ЛЕД-светильника можно посмотреть на видео:

Подшивают потолок после установки светодиодной панели.

Крепление панелей ПВХ к потолку

Для начала смонтируйте установочный профиль, прикрепив его большую «полку» к направляющим рейкам при помощи саморезов. Его можно устанавливать как по всему периметру комнаты, так и в местах крепления стартовой и финишной панелей ПВХ.

Крепление ПВХ панелей на потолок

Теперь необходимо отрезать панели ПВХ согласно ранее разработанному плану и нанесенной разметке. Многие специалисты при этом советуют сделать длину листа немного меньшей ширины комнаты, так как поливинилхлорид может расширяться даже при невысоких температурах, а значит, установка «впритык» может привести к будущим деформациям подвесного потолка.

Если вы планируете сделать встроенное освещение для подвесного потолка – самое время сделать в листах ПВХ вырезы под светильники.

Монтаж точечных светильников в потолок из ПВХ панелей

Как только материал будет полностью подготовлен, можно приступать к креплению первой (или стартовой) панели. Для этого вам и помощнику необходимо вставить стартовую панель в установочный профиль со стороны крепежной полки, а затем закрепить ее саморезами на рейках. При этом следите, чтобы они не входили слишком глубоко в ПВХ, иначе будет риск, что саморезы повредят лист.

Далее аккуратно «стыкуйте» следующую панель с помощью крепежной полки со стартовой, и зафиксируйте ее с помощью крепежа. Таким образом, поочередно происходит крепление панелей ПВХ друг к другу. Соединять их между собой следует с большой аккуратностью, чтобы не допустить повреждений. Также нельзя оставлять зазоры или щели, панели ПВХ должны плотно прилегать друг к другу. При необходимости можно сделать «подгонку» с помощью несильных ударов резиновой киянки.

Монтаж панелей на саморезы

Перед монтажом последней панели ПВХ измерьте оставшееся незакрытым пространство потолка рулеткой – зачастую пластиковая панель туда полностью не помещается, потому ее необходимо обрезать. При этом следите, чтобы срез был максимально ровным, а между финишной панелью ПВХ и установочным профилем не должно быть никаких зазоров.

Схема поклейки потолочного плинтуса

Заключительный этап – посадка на клей потолочных плинтусов. После этого подвесной потолок из панелей ПВХ можно считать законченным. Далее уже можно проводить монтаж светильников, отделку стен и уборку строительного мусора.

Видео — Делаем потолок из ПВХ панелей

Как можно заметить, крепление панелей ПВХ к потолку является достаточно простым занятием, не требующим от вас больших познаний и опыта в строительстве. Потому для самостоятельной отделки комнаты и, в частности, потолка пластиковые панели являются лучшим из возможных вариантов.

Отрицательные моменты

Без них никак не обойтись. Характерным минусом подобных осветителей всегда была и к сожалению, пока еще остается их высокая стоимость. Хоть и ведется постоянное снижение цены, но, пока еще даже не самая мощная такая панель будет стоить очень приличных денег.

Второй неприятной особенностью подобного освещения будет необходимость подключения к трансформаторам. Это объясняется тем, что светодиоды работают на низком напряжении. С одной стороны это повышает безопасность их использования, а с другой – ведет к дополнительным финансовым затратам.

Последним минусом такого осветительного прибора будет его слишком современный вид. Он впишется не во все интерьеры. Хотя существенным недостатком этот момент назвать нельзя.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
