О диммерах для освещения

Виды диммеров

Для ламп накаливания могут применяться светорегуляторы, различающиеся по типу устройства полупроводников, влияющего на характер отсечки синусоиды напряжения. При отсечении начальной части синусоиды. говорят про светорегулирование по переднему фронту, (маркировка диммера RL). Если срез осуществляется на конце синусоидальной волны, то говорят о заднем фронте диммирования, (маркировка С).

Кроме симисторов могут использоваться:

• тиристоры с диодным мостом для пропускания тока в двух направлениях;
• биполярные транзисторы (универсальные);
• полевые транзисторы (улучшенный вариант диммеров);

В диммерах с симисторами и тиристорами срезается синусоида на переднем фронте. У транзисторных типов возможен срез как переднего фронта синусоиды, так и заднего.

Все существующие сегодня устройства подразделяются в зависимости от принципа работы на 2 группы:

• механические;
• электронные;

Внешне они различаются способом управления.

Механические устройства иначе называют роторными и управляются с помощью кнопок или клавиш или поворотных ручек. Чтобы изменить напряжение, подводимое к светильнику с помощью такого устройства, достаточно изменить на потенциометре светорегулятора положение ручки, которое осуществляется ее поворотом.

Электронные регуляторы работают по-разному. Напряжение может регулироваться как при помощи обычных кнопок или клавиш, так и путем сенсорного управления путем легкого прикосновения к корпусу прибора. Это возможно при добавлении в устройство светорегулятора микроконтроллера, что позволяет реализовать целый ряд функций, недоступных при механическом управлении.

Например, появляется возможность применять несколько пультов для управления работой диммера, размещенных в разных зонах, или регулировать световой режим дистанционно, воздействуя на сенсор прибора. Недостатком электронного устройства является достаточно высокая цена по сравнению с механическим регулятором.

модульный диммер

Подразделяют регуляторы и по виду конструкции. Они могут быть:

• модульными;
• моноблочными;
• вмонтированными;

Модульные конструкции внешне похожи на устройство автоматического выключателя. Управляются такие диммеры с помощью кнопки или выключателя клавишного типа. Монтируют его в распределительных щитах.

Моноблочные устройства имеют вид отдельного блока небольшого размера. Для его монтажа требуется наличие установочного гнезда, подходящего по размерам моноблоку. Такие устройства особенно удобны для крепления на тонких стеновых перегородках, где нет возможности монтажа классического выключателя.

Вмонтированный тип устройства устанавливается в обычную коробку для электромонтажа. Он имеет универсальное использование практически для всех типов осветительных элементов.

Выбор светорегуляторов

Выпускаемые промышленностью виды регуляторов освещения различаются по способу регулировки выходного напряжения. Предназначение диммеров ясно из их названий:

• кнопочные,
• cенсорные,
• дистанционные,
• акустические,
• электронные,
• многоканальные.

Также устройства отличаются своими конструктивными особенностями. Существуют несколько основных типов диммеров, это:

• модульные c размещением в щитках;
• моноблочные, работающие как выключатели;
• поворотно-нажимной диммер, позволяющий регулировать освещенность поворотом ручки, выключать свет нажатием.
• поворотные с управлением при помощи одной ручки;
• кнопочные по типу традиционных выключателей;
• сенсорные, предназначенные для регулирования освещением легким касанием или дистанционно через пульт управления.

А также диммер применяется для фурнитурной светодиодной ленты или лампочки, размещенной на стене или мебели. Перед тем как подключить светодиодную ленту требуется произвести расчёты потребляемой мощности.

В некоторых случаях удобно применение проходного диммера с возможностью регулировки света из разных мест помещения. Производится параллельное подключение двух проходных устройств: при работе одного, второе до поры до времени бездействует.

Диммер для торшера – из названия ясно, что аппарат этого типа используется специально для регулировки светового потока, который подается на лампу, встроенную в торшер.

Схемы регуляторов мощности для светодиодных ламп

Регулирование яркости светодиодных ламп имеет свои особенности. LED-лампы, которые можно включать в сеть 220 вольт непосредственно, вместо ламп накаливания, оснащаются дополнительными устройствами – драйверами. Их назначение – стабилизировать ток, протекающий через светодиоды, вне зависимости от колебаний напряжения в сети. Сам принцип такого регулирования противоположен задачам диммирования – если пытаться менять ток через лампу, изменяя среднее напряжение с помощью тиристоров или симисторов, драйвер будет пытаться компенсировать данное воздействие, стараясь удержать ток в заданных пределах. Лампы, оснащенные такими драйверами, относят к классу недиммируемых.

Существуют и драйверы, позволяющие производить диммирование обычным способом. Их входные цепи отслеживают среднее напряжение на входе и, соответственно, регулируют ток через светодиоды. Такие лампы стоят несколько дороже и менее распространены. Отличить диммируемый светильник от недиммируемого можно по специальному значку.

Обозначение диммируемых и недиммируемых ламп

В отдельную группу надо выделить светодиодные светильники, вместо полноценного драйвера у которых установлен токоограничивающий резистор. Такое исполнение имеют все светодиодные ленты (и некоторые другие светильники). Их особенности:

• все они поддаются диммированию;
• их нельзя включать в цепи переменного тока.

Вторая особенность обусловлена тем, что светодиоды крайне чувствительны к обратному напряжению, и во время отрицательной полуволны переменного напряжения легко выходят из строя. Поэтому приборы для регулировки их яркости в сети переменного тока строят по принципу «диммер-выпрямитель».

Включение выпрямителя после диммера

Другой вариант – запитывать светильники от источника постоянного тока (этот метод часто используется для низковольтных ламп). В этом случае средний ток регулируется методом широтно-импульсной модуляции (ШИМ).

Принцип работы широтно-импульсной модуляции

Светильник запитывается не постоянным напряжением, а импульсами равной амплитуды и частоты, но с регулируемой длительностью. От длительности зависит средний ток через светодиоды. Такие устройства обычно делают на специализированных микросхемах, а зачастую – на микроконтроллерах. Последний вариант позволяет получить неограниченные возможности регулировки и получения световых эффектов. Но несложный регулятор можно создать и на базе дешевой и распространенной микросхемы NE555 (КР1006ВИ1).

ШИМ-регулятор на NE555

Частота импульсов в данной схеме задается элементами R1, R2, C1. Ее надо выбрать в пределах от 200 Гц до нескольких килогерц, чтобы не было заметно мерцания светодиодов. Транзистор выбирается в зависимости от мощности потребителя. При применении IRF7413 диммер может управлять током нагрузки до 13 А, но потребуется теплоотвод. Напряжение используемой светодиодной ленты (или другого LED-светильника) ограничено напряжением питания NE555 и составляет 5..18 вольт.

Для наглядности видео: Сборка и тест диммер-контроллера FL5150MX

По какой цене можно купить диммер для светодиодных ламп на 220 В

Сейчас приобрести светорегуляторы для светодиодных ламп и лент не проблема. Они продаются в традиционных специализированных магазинах, на рынках и в интернете. Разнообразие моделей просто поражает и иногда это затрудняет выбор, но всегда можно подобрать, то, что нужно именно вам. Что касается стоимости, то стоимость диммеров колеблется от 450 рублей до нескольких тысяч. Все зависит от модели и типа устройства, его мощности, производителя и даже региона где продается светорегулятор. В общем на ценообразование влияет много факторов, но лучше всего приобретать пусть дорогое устройство, но от проверенного и надежного производителя.

Предыдущая ОсвещениеЭкономим на замене: ремонт светодиодных ламп своими руками
Следующая ОсвещениеДрайверы для светодиодов: виды, назначение, подключение

Как подключается диммер?

С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.

У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.

Клеммы для включения диммера в цепь осветительного прибора

Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.

Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.

Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.

Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.

Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.

Простейшая схема – диммер выполняет роль выключателя

Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.

Самая распространенная и простая схема установки диммера

При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения

Схема с последовательно установленным выключателем

Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.

Диммер включен в цепь последовательно с обычным выключателем

Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.

Проходная схема с двумя диммерами

А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.

Два диммера, включенные в цепь светильника по «проходной» схеме

В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.

Управлять освещением в такой схеме можно с любого диммера.

Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.

А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.

Требования и советы по эксплуатации

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт

Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный

В противном случае он может попросту не справляться с регулировкой освещения.
Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

Основные функции регуляторов

Функционал современных диммеров расширяется с каждым днем

Функциональность вариаторов напрямую зависит от конструктивных особенностей устройства. Наиболее простые диммеры, которые несложно изготовить самостоятельно, применяются лишь для плавной или ступенчатой регулировки интенсивности светового потока. Практически все современные и сложные модели, в которых применены микросхемы, имеют более широкий функционал, а именно:

• тонкая настройка;
• автовыключение групп освещения в запрограммированное время (экономия электроэнергии);
• продление срока службы ламп;
• обеспечение дополнительной безопасности жилища, путем создания эффекта присутствия хозяев, который достигается заранее запрограммированным включением (выключением) освещения и изменением яркости ламп;
• дистанционное управление группами освещения, посредством пульта ДУ, приложений в смартфонах, хлопков или голосовых команд.

В создании такого светового шоу диммеры тоже участвуют

Кроме жилых комнат светорегуляторами оснащаются театральные залы, концертные площадки, цирковые арены и прочие помещения в которых требуется плавная регулировка освещенности для создания соответствующих визуальных эффектов.

Как подключить диммер вместо выключателя на 2 провода

Для подключения моноблочного диммера вместо выключателя используется стандартная схема с двумя проводами. Для установки нужно:

• отключить напряжение в доме на распределительном щитке;
• проверить отсутствие сети с помощью индикатора;
• демонтировать выключатель, сняв с него защитную панель и отсоединив провода;
• найти фазный провод с помощью индикатора (он должен загореться при подсоединении к фазе);
• на вход светорегулятора подсоединить фазу, к выходному контакту подключить провод нагрузки для светильника.

В регуляторах контакты имеют маркировку. L-in – фаза-вход, L-out – фаза-выход.

После нужно выполнить включение электричества и проверить работоспособность схемы. При корректной сборке яркость будет плавно меняться.

Реостат как простейший диммер

Простыми словами, диммер — это реостат переменного тока, но с более сложной конструкцией. Впервые переменный резистор был изобретен Й. Поггендорфом в XIX веке для изменения напряжения (U, В) и тока (I, А) путем увеличения / уменьшения сопротивления (R, Ом).

В зависимости от типа реостата величина R меняется плавно или ступенчато.

Для снижения яркости источника света нужно уменьшить напряжение с помощью реостата, а для этого добавляется сопротивление.

Из-за увеличения R и I устройство сильно нагревается и отдает тепло в окружающий воздух. В результате такой регулятор имеет низкий КПД и, как следствие, не используется.

Установка светорегулятора своими руками

Монтируется светорегулятор, как обычный выключатель. Поэтому установить его будет несложно, если имеется опыт простых электромонтажных работ.

Порядок работы:

1. Отключить подачу электроэнергии в распределительном щите.
2. Выполнить демонтаж старого выключателя.
3. Кратковременно подав напряжение, с помощью индикатора напряжения определить входящий фазный провод, пометить его маркером.
4. Разобрав корпус светорегулятора и изучив его клеммную коробку и схему, подключить к соответствующим клеммам входящий и выходящий провода.
5. Вставить механизм в коробку и укрепить саморезами или, при наличии, специальными усиками.

При выполнении электромонтажных работ следует соблюдать элементарные правила техники безопасности:

• отключить электроэнергию во время работ;
• принять меры, исключающие повторное включение электроэнергии;
• использовать инструменты с исправной изоляцией.

Преимущества использования диммеров и принцип работы

Выключатель с диммером позволяет регулировать интенсивность освещения

Выключатель с регулировкой яркости позволяет:

• снизить объем потребляемой электроэнергии;
• интересно зонировать пространство квартиры с помощью различной интенсивности световых потоков;
• рационально использовать имеющиеся в доме осветительные приборы;
• легко создавать обстановку, соответствующую пожеланиям и настроению;
• исключить воздействие на осветительные приборы резких перепадов напряжения.

Использование диммеров позволяет решать целый ряд эстетических и практических задач. Это во многом определило популярность устройств и их широкое применение в обустройстве жилых и коммерческих помещений.

Функции диммеров

Диммер с функциональной подсветкой клавиши не только удобен, но стильно смотрится в интерьере

Функциональность диммеров зависит от сложности устройства. Самые простые, которые можно сделать своими руками, используются только для ступенчатого либо плавного изменения интенсивности свечения лампы. Более современные модели, оснащённые микроконтроллерами, могут выполнять и другие задачи:

• Тонкая настройка освещения. Диммер помогает настроить комфортную яркость осветительных приборов в зависимости от интенсивности естественного освещения на протяжении дня, ориентации комнаты по сторонам света, оформления оконного проёма, привычек и предпочтений хозяев. Это гораздо удобнее, чем подбирать для каждой группы светильников лампы нужной мощности.
• Автоматическое выключение в заданное время. Эта функция избавляет хозяина от необходимости проверять каждую комнату перед сном/выходом и помогает уменьшить счета за электричество.
• Экономия средств на лампы. Работая в режиме сниженной яркости, светодиодные лампы и лампы накаливания способны выполнять свои функции в 3–5 раза дольше запланированного срока.
• Симуляция присутствия хозяев. Прибор включает и выключает, а также изменяет яркость подключённых к нему светильников, имитируя действия живущих в доме людей. Программа разработана специально для тех, кто регулярно покидает своё жильё и опасается проникновения грабителей.
• Дистанционное управление светом: через пульт, голосовые команды, приложение на смартфоне. Это удобно не только в больших помещениях, но и спальнях, когда не хочется вечером вставать с кровати.

Диммеры можно устанавливать как для отдельной лампы/люстры, так и для группы светильников. Чаще для каждой группы осветительных приборов каждой функциональной зоны предусматривается отдельный диммер.

Помимо жилых комнат приборами этого типа снабжаются концертные площадки, театральные залы, цирковые арены и другие помещения, где плавная регулировка освещения необходима для визуального эффекта.

Назначение и принцип работы диммера

Диммер – это специальное устройство для изменения степени яркости освещения. Еще его называют вариатор, или регулятор света. Некоторые виды могут работать и как выключатель. В интерьере жилых помещений с помощью диммера можно подобрать интересные дизайнерские решения, он идеально подходит для зонирования пространства.

Как известно, в сеть подается переменный ток 220 В. В конструкции диммера имеется полупроводниковый прибор – симистор, который регулирует величину напряжения при повышении его амплитуды. Соответственно, уменьшаются мощность и сила тока, из-за чего снижается степень накаливания нити накала в лампочках.

Особенности выбора и эксплуатации

При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан. Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт

У именитых производителей в зависимости от мощности наблюдается солидная разница в цене

У китайских изделий ощутимой разницы в стоимости не наблюдается

У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.

Наменование	Мощность	Максимальный ток	Совместимость	Цена	Производитель
Volsten V01-11-D11-S Magenta 9008	600 Вт	2 А	Лампы накаливания	546 руб	Россия/Китай
TDM Валдай RL	600 Вт	1 А	Лампы накаливания	308 руб	Россия/Китай
MAKEL Mimoza	1000 Вт/IP 20	4 А	Лампы накаливания	1200 руб	Турция
Lezard Мира 701-1010-157	1000 Вт/IP20	2 А	Лампы накаливания	770 руб	Турция/Китай

Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.

Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.

На микросхеме

В диммере, собранном на микросхеме, изменение величины напряжения происходит для потребителей на 12В – светодиодных лент, люминесцентных лам и прочего оборудования. Один из вариантов схемы приведен на рисунке ниже.

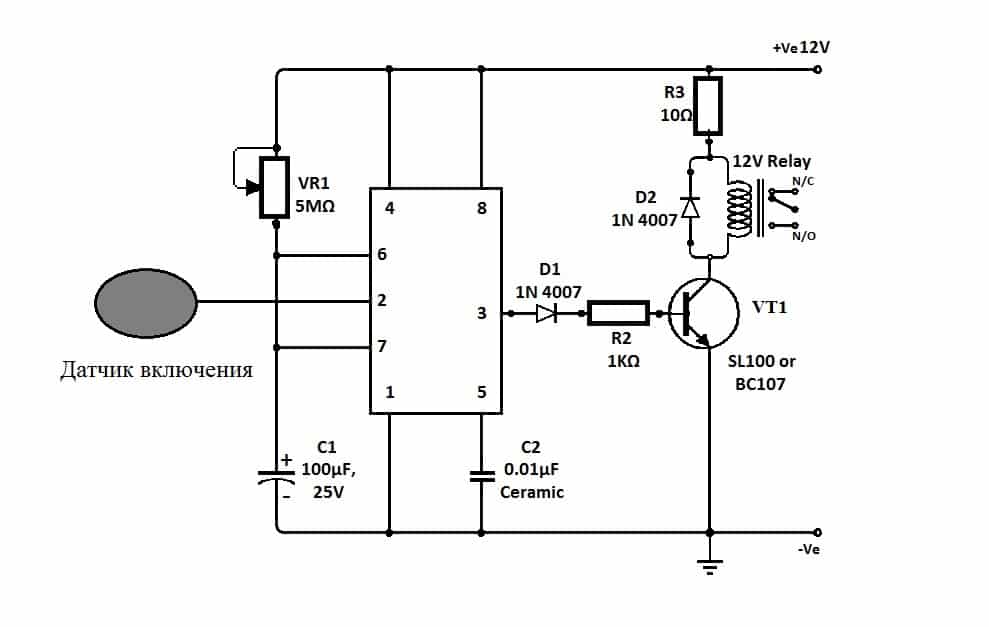

Схема диммера на микросхеме

Как видите, управление может осуществляться и за счет датчика, подключенного к выводу 2, и посредством регулируемого резистора VR1.

Микросхема с вывода 3 выдает управляющий сигнал через сопротивление R2 на базу транзистора VT1. Изменяя величину напряжения переменным резистором VR1, на выходе 3 микросхемы изменяется уровень потенциала, который увеличивает или уменьшает пропускную способность транзистора. При этом меняется и яркость светодиодов, если управление происходит светодиодными светильниками.

Выводы и полезное видео по теме

Правила выбора прибора для регулировки яркости осветительных приборов:

В следующем видео выполнен обзор большого количества светорегуляторов:

В этом ролике наглядно показан эффект от диммирования светодиодов:

Диммер для каких-либо выпускаемых светодиодных ламп на 220 В выбрать несложно, но потенциальный покупатель должен обладать хотя бы базовыми знаниями по этой теме.

В противном случае человек рискует получить непредсказуемый результат, который может не совпасть с его ожиданиями. То есть экономить электроэнергию, повысить комфортность проживания эффективно не получится, как и достичь других целей.

Расскажите о том, как вы выбирали и устанавливали диммер для светильников со светодиодными лампочками. Поделитесь критериями, повлиявшими на лично ваш выбор. Оставляйте, пожалуйста, в расположенной ниже блок форме, публикуйте фото, задавайте вопросы по теме статьи.
