Обжим витой пары: пошаговые инструкции и схемы цветов на 4 и 8 жил

Как правильно запрессовать провода по контактам вилок на разных концах кабеля: 2 варианта раскладки

При подключении компьютера к коммутатору или роутеру требуется, чтобы передатчик одного конца соответствовал приемнику противоположного. В противном случае канал связи не будет функционировать. Для обеспечения этого все многообразие вариантов подключения сводится к двум основным группам: соединение устройств одного или разного уровней. Для определенности принято: компьютер располагается на нижнем уровне сети, а коммутатор или роутер – на более высоком.

Прямое соединение

На рисунке изображено прямое соединение, названное так из-за отсутствия внутреннего скрещивания проводов. Такое соединение принято за основное, предназначено для реализации наиболее часто встречающегося подключения друг к другу устройств разного уровня. Его отличительный признак — одинаковая раскладка проводов по контактам вилок разных концов.

Кроссоверная схема

На рисунке показана кроссоверная схема. Она используется при соединении двух компьютеров или коммутаторов, то есть устройств одного уровня. Кроссоверная схема восстанавливает корректность подключения приемников и передатчиков разных сторон за счет внутреннего скрещивания отдельных проводов. Современные коммутаторы имеют внутреннюю схему переключения и автоматически устанавливают порядок соединения вне зависимости от типа соединяющего их кабеля.

Разница между прямой и кроссоверной раскладкой

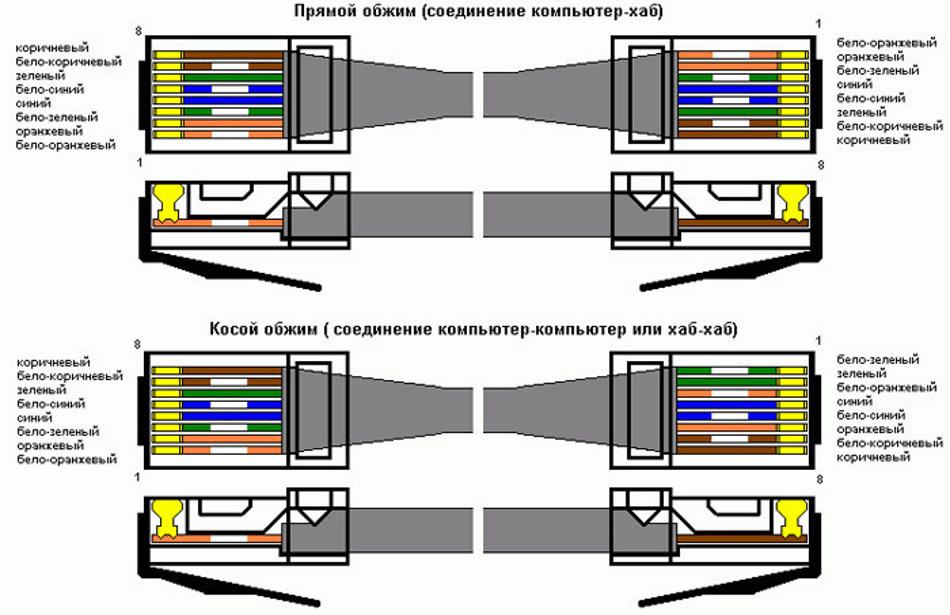

Посмотрите на рисунок: на нем хорошо видна разница между прямой и кроссоверной раскладкой проводов по контактам.

Две разновидности распиновки прямого соединения

Посмотрите на рисунок, где изображены две разновидности распиновки прямого соединения, обозначаемые 568А и 568В. Для передачи сигналов схемы идентичны. Отличие использованных в них раскладок отдельных проводов: синяя и зеленая пары меняются местами. Стандарты локальных сетей и компьютерной проводки считают разводку 568А основной, отводя 568В роль альтернативной. Несмотря на это заметно больше распространена схема 568В.

Обжим ОТВЁРТКОЙ коннектора RJ45

Обжим витой пары без инструмента (кримпера)

Если у вас есть все необходимое, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

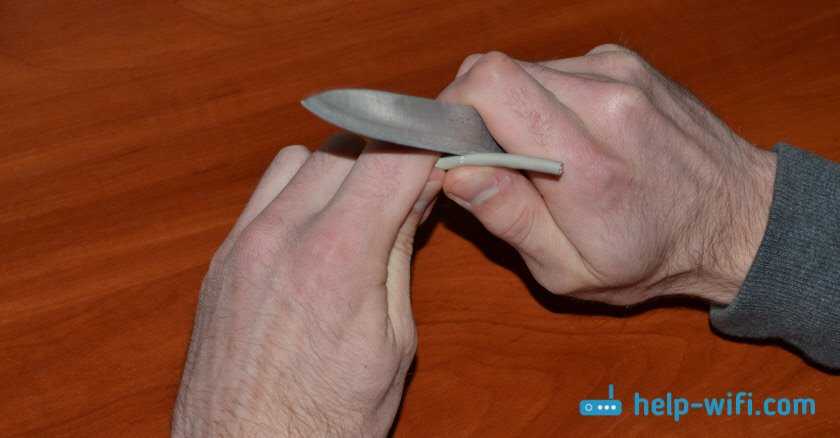

Снимите внешнюю изоляцию с витой пары. Примерно два сантиметра. Слегка разрежьте утеплитель по кругу и снимите его. Только посмотрите внимательно, чтобы не повредить изоляцию самих проводов.

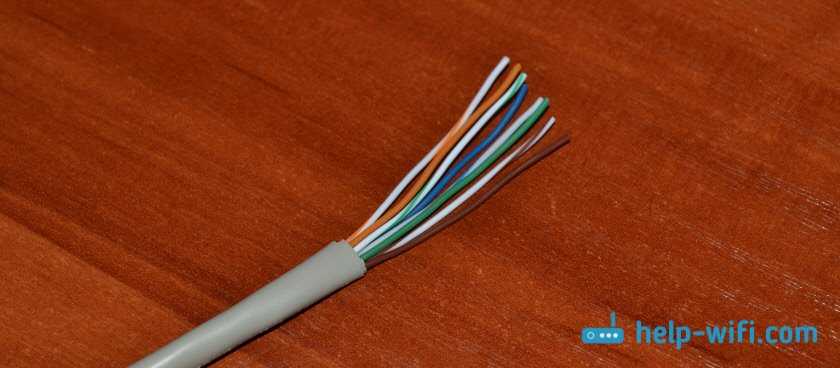

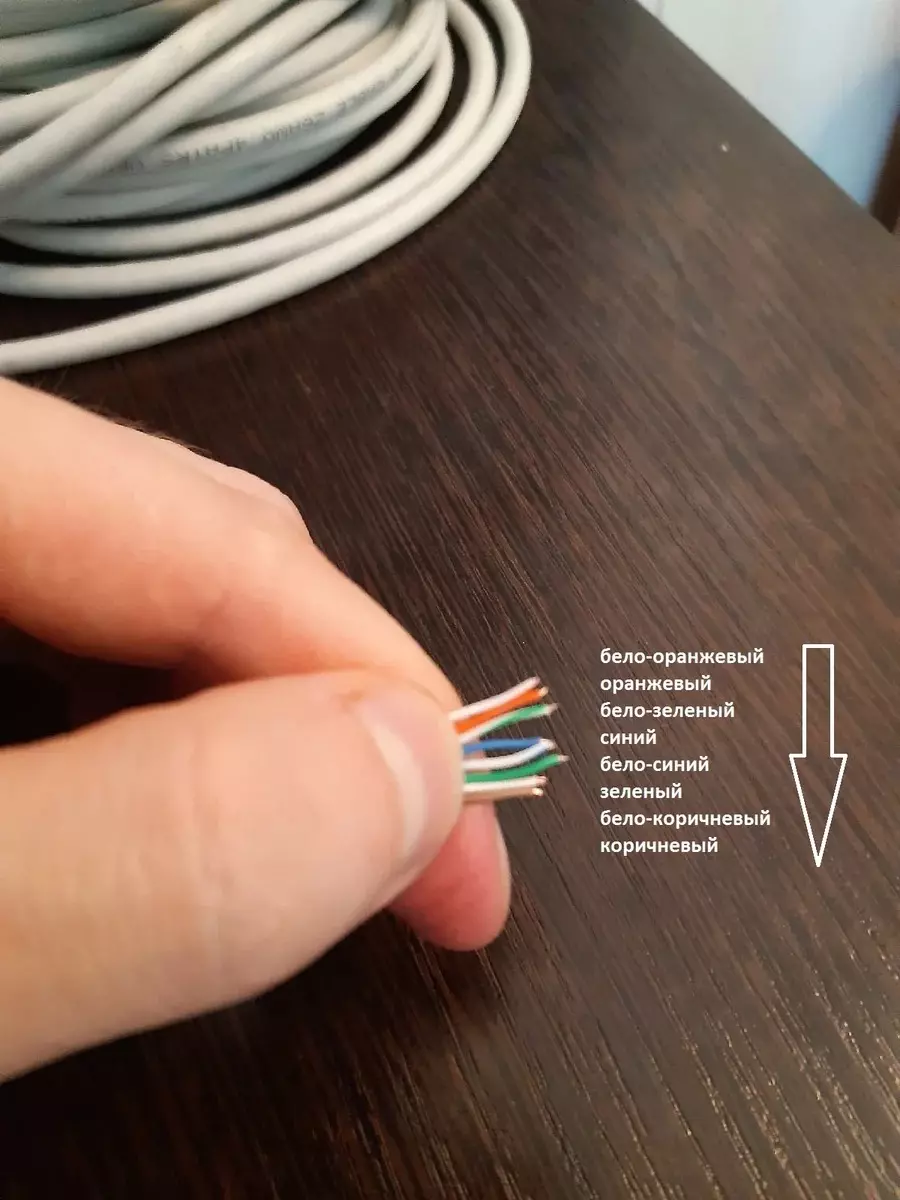

Выпрямляем пряди и раскладываем их по цвету. По выбранной вами схеме (фото выше). Желательно расположить их так, чтобы они не переплетались Я взяла так:

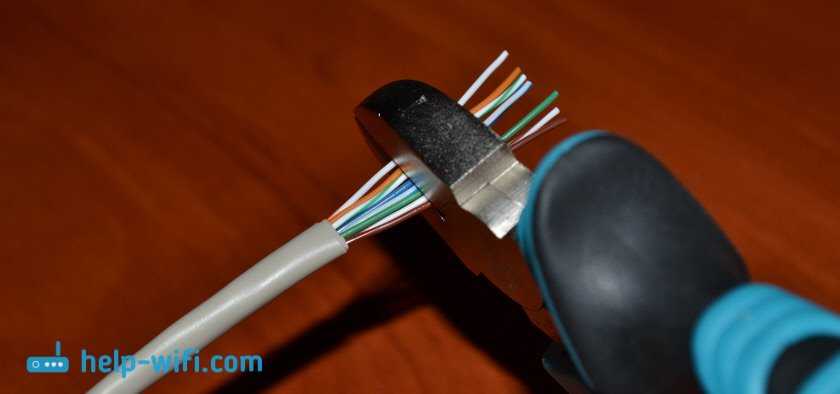

Далее нам нужно разрезать проводку. Оставьте примерно дюйм. Сделаю это специальным резаком для кабеля. Как я уже писал выше, вырезать их можно ножницами или ножом.

Проверяем, правильно ли настроена проводка по схеме и вставляем их в разъем. Разъем RJ-45 держим защелкой подальше от себя. Как на фото ниже.

Вставляем проводку до упора. Они должны доходить до конца и упираться в переднюю стенку разъема.

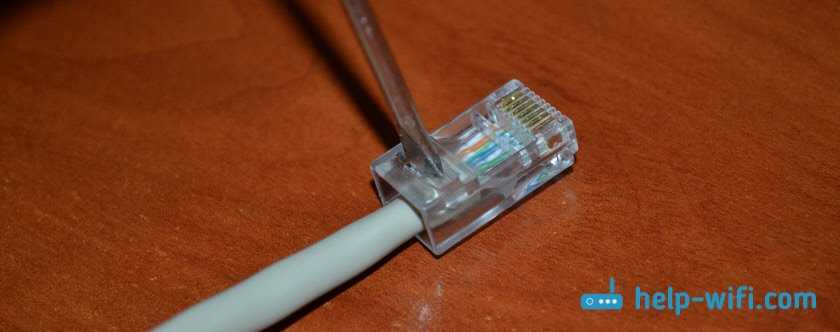

Еще раз проверяем, правильно ли вошла витая пара в разъем и приступаем к обжимке. Берем нашу отвертку (может у вас еще что-то) и по очереди прижимаем контакты. Смотрите внимательно, руку не повредите!

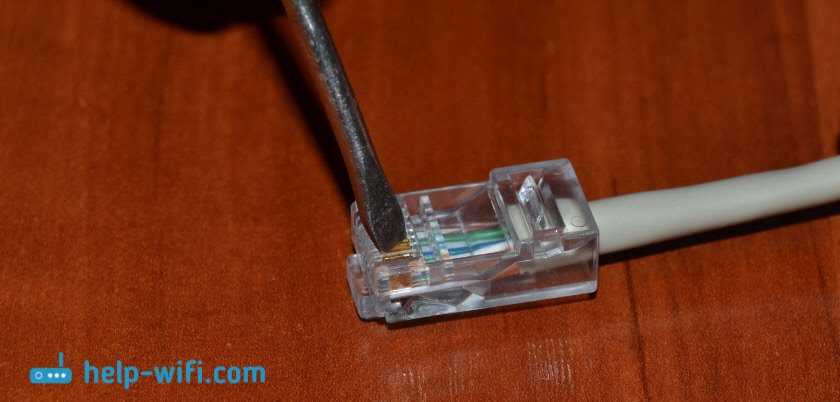

Контакты должны быть плотно прижаты. Чтоб протыкали кабель. Сам контакт должен не только совпадать с корпусом разъема, но и немного углубляться в корпус. Урок не из самых простых. Когда я прижимал кабель отверткой, он просто вставлялся в порт LAN роутера (но уже заработал), после чего я все же прижимал контакты отверткой.

Сжимая каждый штифт, я все равно вставлял фиксатор натяжения на место. Его просто вдавливают и прижимают к внешней изоляции.

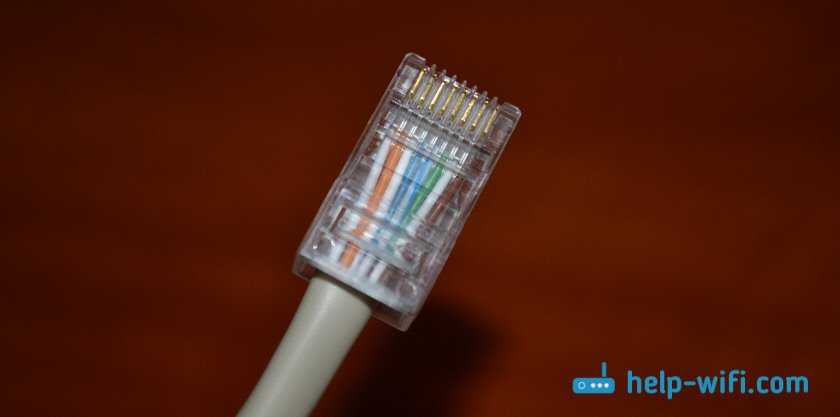

Все готово. Проделаем то же самое с другой стороной кабеля, у меня получилось вот так:

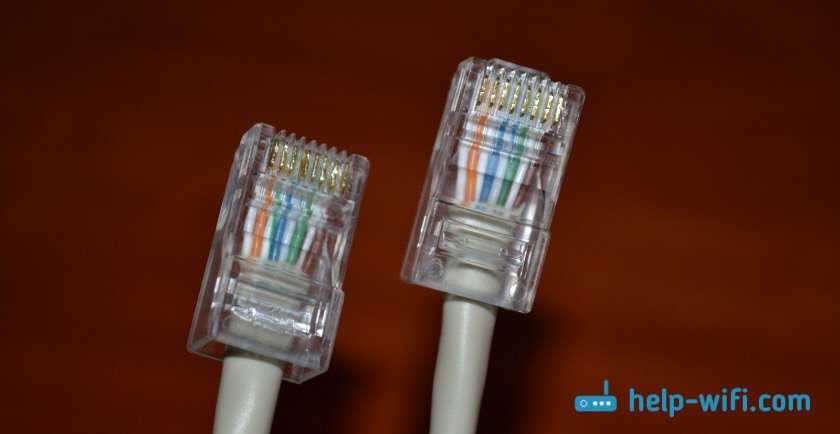

Как видите, сами контакты слегка повреждены отверткой. При опрессовке гибочным станком таких повреждений нет.

Я проверил кабель, подключив ноутбук к роутеру. Интернет появился на ноуте, а это значит, что все работало и работало. Первый раз мне удалось сделать сетевой кабель. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, ты сделал то же самое.

Что делать, если сетевой кабель не работает?

Может быть, это. Но сразу все сваливать на кабель я бы не стал. Проблема может быть в маршрутизаторе, компьютере или другом устройстве, которое вы подключаете. Я должен проверить.

  • Подключите кабель продукта к другому устройству. По возможности проверьте устройства, подключив их другим кабелем. Чтобы убедиться, что это сетевой кабель, мы просто нажали.
  • Обязательно внимательно проверьте последовательность проводов в разъеме согласно схеме.
  • Если вы перепутали последовательность проводов, отключите разъем и повторите процедуру.
  • Если все по схеме, возьмите отвертку и подтяните контакты на разъеме. Может и не быть контакта.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

  • коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

  • обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

  • бело-оранжевый;
  • оранжевый;
  • бело-зелёный;
  • синий;
  • бело-синий;
  • зелёный;
  • бело-коричневый;
  • коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

  • бело-зелёный;
  • зелёный;
  • бело-оранжевый;
  • синий;
  • бело-синий;
  • оранжевый;
  • бело-коричневый;
  • коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

  1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
  2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

  3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

  4. Обрежьте излишне длинные проводки с помощью кримпера.

  5. Вставьте все жилы кабеля в коннектор до самого конца.

  6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

  • витая пара;
  • коннектор RJ45;
  • нож для зачистки обмотки;
  • кусачки, чтобы подровнять провода;
  • плоская отвёртка.

Обжимать кабель нужно следующим образом:

  1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
  2. Вставьте проводники в разъём.
  3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

  4. Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

  1. Бело-оранжевый, оранжевый, бело-синий, синий.
  2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Какие схемы обжима могут применяться

Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.

Прямое подключение (Straight)

Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.

Например:

  • РС – Router (компьютер – маршрутизатор);
  • РС – Switch (компьютер – коммутатор);
  • Router – Switch (маршрутизатор – коммутатор);
  • Router – SMART TV (маршрутизатор – телевизор)

и другие подобные варианты.

Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.

Принята следующая цветовая схема расположения проводников:

Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.

Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6

Остальные – не используются

Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника

Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.

Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.

Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.

Перекрестное подключение (Cross-Over)

Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.

Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.

Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.

Остальные провода своих позиций не меняют.

Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…

Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.

«Ленивая обжимка» 2 пар

Как ни странно, но данную распиновку витой пары используют очень часто, так как она достаточно простая. Если вы уже пытались хоть раз обжать все 8 жил, то вы скорее всего сталкивались с некоторыми проблемами, когда проводки загибаются, не попадают в нужный жёлоб, и в результате надо начинать всё сначала. Данная схема используется только при подключении устройств и сетевого оборудования, которому не нужно использовать скорость выше 100 Мбит в секунду.

Напомню, что при обжимке 4 пар сетевой кабель может передавать данные со скоростью 1000 Мбит в секунду. Если же использовать всего 2 пары, то скорость падает до 100. Конечно в большинстве случаев такой скорости достаточно, но я крайне не рекомендую её использовать.

Дело в том, что скорости, а также поток обмена информации в организациях начинает расти. Следовательно, в какой-то прекрасный момент данной распиновки не хватит. Тогда начальник заставит вас идти и переобжимать все кабеля на обычную стандартную схему. В итоге вы сделаете двойную или даже лишнюю работу. Именно поэтому, если у вас есть стандартный 8 жильный кабель, то используем подключение витой пары по схеме из прошлой главы.

Тоже самое касается и дома. Представьте себе, что вы поменяли свой старенький роутер 100 Мбит на новый с поддержкой 1 Гбит в секунду. Если ранее у вас была другая распиновку на 2 пары, то вам нужно будет все переобжимать. В худшем случае – вам нужно будет менять 4-х жильный кабель на 8-ми жильный.

Схемы обжима витой пары

Существуют две основных схемы обжима:

  1. Прямая. Оба конца кабеля обжаты одинаково. Применяется при соединении компьютеров с модемами, коммутаторами или маршрутизаторами, а также при подключении коммутаторов к маршрутизаторам.
  2. Кросс (crossover), он же перекрестный (обжим витой пары компьютер компьютер). Первая и вторая пары проводов меняются местами. Используется для соединения компьютер-компьютер, а также для подключения маршрутизатора к маршрутизатору. Сегодня практически не применяется, т.к. устройства уже научились «переставлять» контакты в разъеме программно.

Распиновка витой пары при прямой схеме обжима и кросс-обжиме

В большинстве случаев, используется именно прямой порядок обжима. Такой кабель можно использовать для соединения компьютеров, ноутбуков и других устройств с роутерами, и другим сетевым оборудованием. Скорее всего вам нужно обжать витую пару именно этим способом.

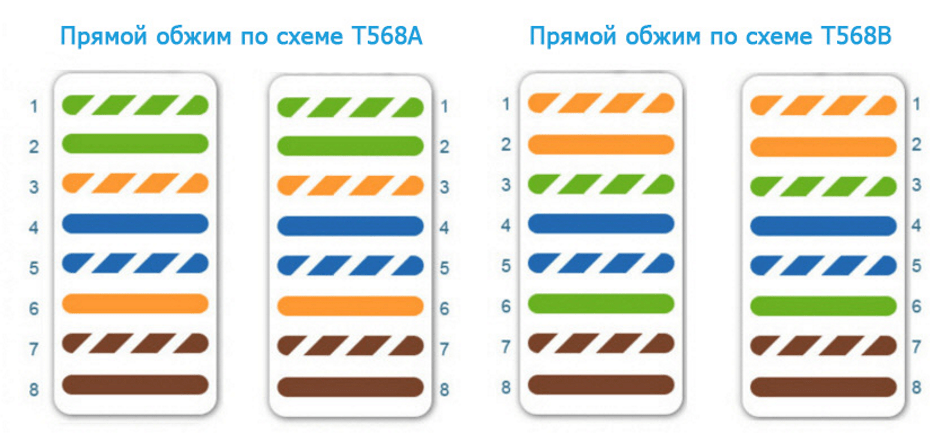

Создать прямой обжим кабелю можно по одному из двух стандартов: T568A и T568B. Для наглядности смотрим схему, на которой все подробно показано (по цветам).

прямой порядок обжимаКроссовый кабель (crossover), он же перекрестный

Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B. Более наглядно, смотрим на схеме ниже.

Схема обжима витой пары

При оконечивании кабеля необходимо применять специальный инструмент – кримперы, которые также часто называют клещами. Но если нужно срочно смонтировать один-два коннектора, а кримпера нет, можно воспользоваться плоской отверткой. Но будьте аккуратны. Ею очень легко повредить коннектор или поранить руки.

Схемы обжима сетевого кабеля LAN

Есть два способа сделать интернет-кабель. Скорее всего, вам нужен первый метод – прямая опрессовка. Разберемся поподробнее.

Если вам нужен кабель для подключения ноутбука, компьютера, телевизора или другой техники к роутеру или модему, то сделать кабель нужно по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с роутером.

Есть два метода опрессовки: T568A и T568B. Я сделал это по схеме T568B, которую вы можете увидеть ниже. Получается, что оба разъема обжимаем одинаково.

Второй метод – крест-накрест или крест-накрест. Этот кабель полезен для прямого подключения двух компьютеров (без маршрутизатора).

Думаю, вы определились с выкройкой. Подробнее об этом читайте в статье: Витая пара: что это такое? Схемы и методы опрессовки витой пары. Сделаю простой кабель (прямой обжим) по схеме T568B.

Схемы распиновки витой пары

Для кабеля витая пара существует две основные схемы распиновки:

  1. Прямой.
  2. Кроссовер (кросс).

Прямой обжим кабеля интернет

Прямая схема – используется, если нужно подключить ПК к хабу (свичу) или роутеру (роутеру).

Распиновка интернет-кабеля на 8 проводов в прямую

Перекрёстный обжим сетевого кабеля

Схема кроссовера (crossover) – используется для соединения двух устройств одного типа: компьютера или роутера.

Цветовая распиновка кабеля витая пара на 8 проводов – перекрестная схема для связи однотипного оборудования

Как обжать интернет-кабель в домашних условиях без специальных инструментов

Плоскогубцы – довольно дорогой инструмент и покупать их ради коннектора не стоит. Обойтись обычной отверткой вполне реально. Все действия, вплоть до расположения жил в коллекторе, практически не меняются, с той разницей, что для снятия изоляции используется обычный нож для резки кабелей и кусачки.

Поместите конвектор с проводами внутрь на стол защелкой вниз. Крепко удерживая пальцами с двух сторон, нажмите отверткой на один контакт, пока он полностью не войдет в проводку, нарушив ее изоляцию. Постоянно повторяем процедуру со всеми остальными прядями.

Способы обжима

Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.

Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.

Данный способ обжима – самый распространенный и часто используемый.

Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.

При этом в коммутации не участвует дополнительное оборудование.

Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.

Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.

Чаще всего при создании прямого сетевого шнура используется схема 568В.

Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.

При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.

Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.

Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.

Но инструкция подключения контактов остается неизменной.

Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.

При изготовлении такого кабеля непременно участвуют все восемь медных жил.

Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.

Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:

  1. бело-зелёный;
  2. зелёный;
  3. бело-оранжевый;
  4. бело-коричневый;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. бело-синий.

Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.

Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.

Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.

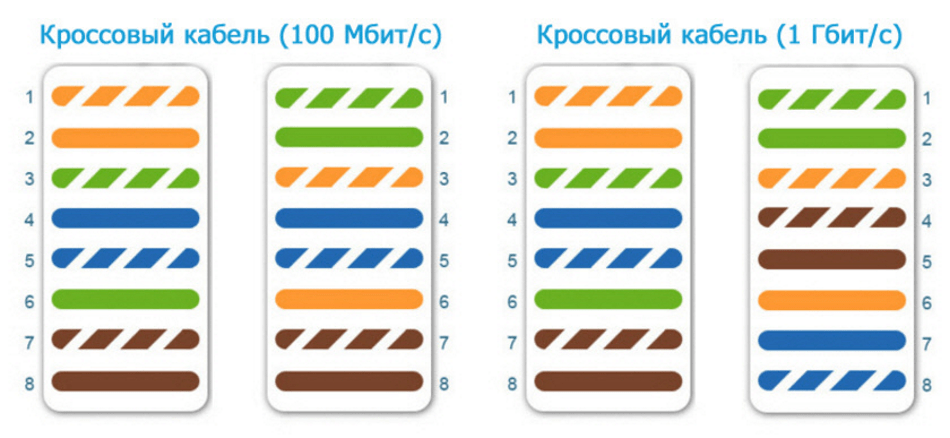

Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.

Как выбрать сетевой кабель

Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары. Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи

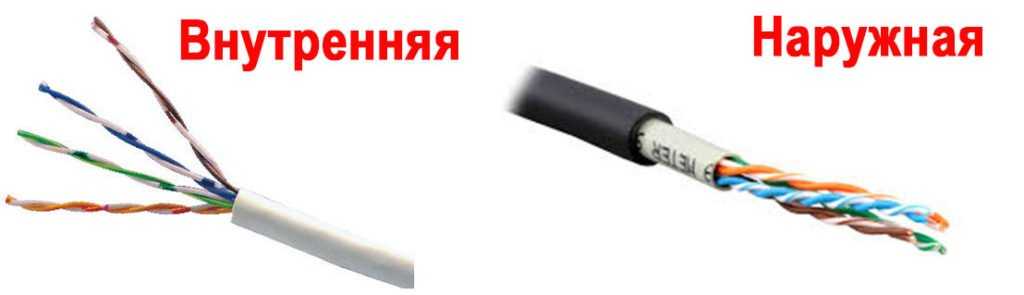

Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз)

Очень важный момент, нужно понимать прокладывать сетевой кабель вы будите внутри помещения или снаружи. Потому что для внутренней прокладки подойдет самая простая и дешевая витая пара. А вот для внешней (на улице) нужно брать с дополнительной защитой (двойная оплетка, защищающая от природных явлений, таких как: солнце, дождь, снег, мороз).

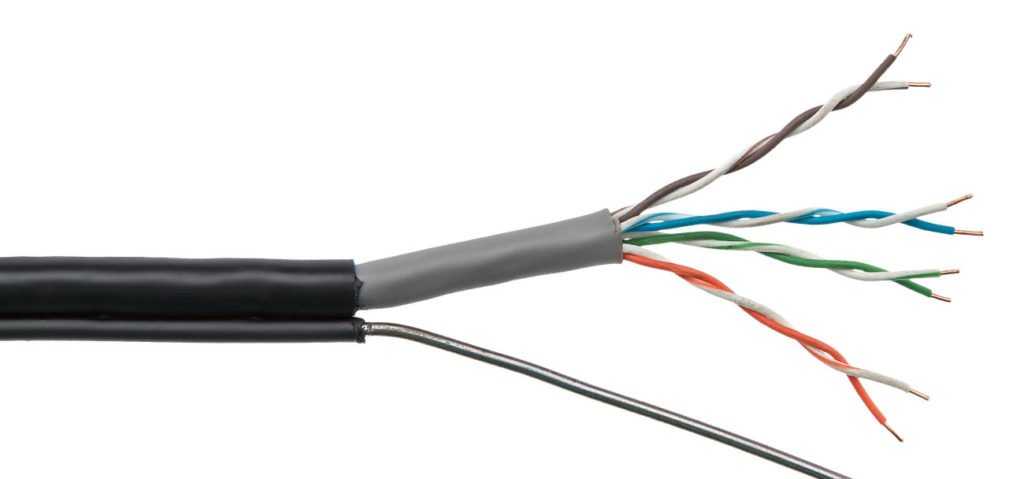

Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой. Она будет надежно удерживать провод от разрывов.

Обратите внимание на состав провода, он может быть из биметалла или медный. Конечно же, медный лучше, но и его цена в разы выше

Так что, тут нужно смотреть на бюджет, выделенный на покупку и определяться.

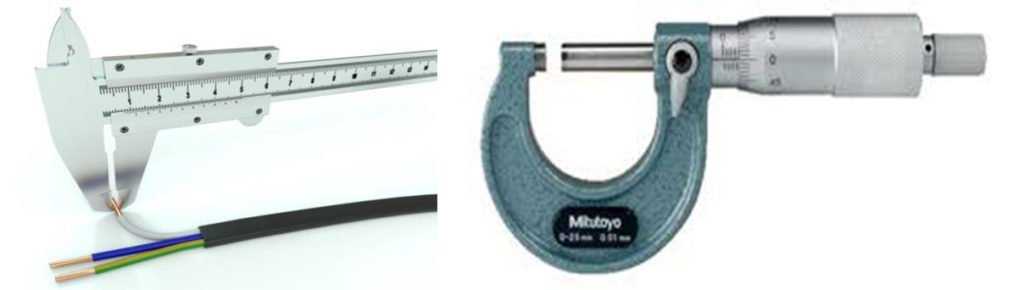

Толщина каждой жилы должна быть около 0.50 мм, в идеале. Но, увы, многие производители занижают эти показатели до 0.40 мм.

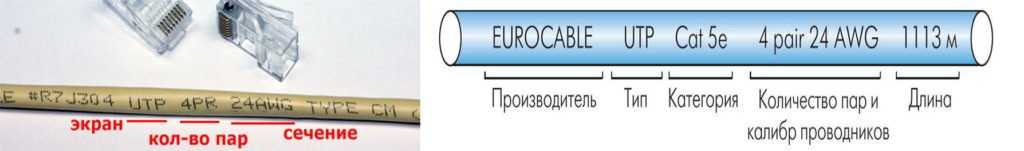

Посмотрите маркировку на кабеле, уважающий себя производитель делает её четкой и понятной. А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

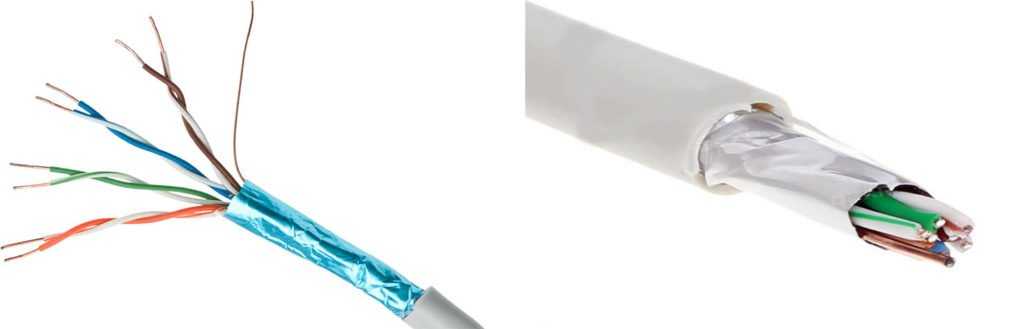

Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок (гроза, статика). В таком кабеле присутствует экран в виде фольги.

Наличие сертификата качества.

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжатия витой пары выполняется в соответствии с международным стандартом EIA / TIA-568. Именно эти требования используются при установке внутренних сетей. Схема обжима витой пары подбирается под параметры сети и самого кабеля.

известно, что каждый разъем находится в прозрачном пластиковом корпусе, что наглядно демонстрирует порядок расположения проводов. Если эта последовательность не будет соблюдена, соединение не будет установлено, и переключение будет прервано. Подключение витой пары независимо от количества жил можно осуществить несколькими способами. Основные — прямые или перекрестные, схемы А или Б.

Инструменты и материалы

лучше всего начать с подготовки всего. Для работы вам понадобятся:

  • канцелярский или обыкновенный нож;
  • складное устройство;
  • непосредственно кабель (кусок необходимой длины с запасом по 10 см с каждой стороны) и разъемы RJ45.

Вариант – 1: Прямой 8 проводниковый кабель

Этот метод незаменим для прямого подключения компьютеров, ноутбуков и другого оборудования к маршрутизатору или коммутатору. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого метода.

Подключение может производиться по типу А или В. В РФ принято использовать тип В, ​​где распиновка витой пары начинается бело-оранжевым проводом и оканчивается коричневым.

В Европе и США в сетях используется тип А, в котором тоже 8 нитей, только бело-оранжевые и оранжевые жилки заменены бело-зелеными и зелеными прожилками.

Эти два метода полностью функциональны, качество передаваемой информации от них не зависит. В любом случае самое главное — соблюдать последовательность окрашенных ниток.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой разновидность RJ на витой паре с перекрестным сжатием. Метод используется, когда два компьютера подключены друг к другу. Аналогичным образом подключаются концентраторы, которые являются обычными концентраторами, которые переключают оборудование.

Метод кроссовера постепенно устаревает. Все современные устройства могут автоматически определять тип сетевого кабеля и, в зависимости от распиновки, самостоятельно изменять подаваемый сигнал. Эта технология называется auto-MDIX. Многие домашние устройства продолжают следовать этому шаблону, и перекрестное сжатие еще не потеряло своей актуальности.

Перекрестная разводка также выполняется по вариантам А и Б. На рисунке 1 показан порядок обжима жил в высокоскоростных сетях. Слева схема B, где сигнал идет в обоих направлениях по всем 8 жилам. Тип A отображается справа, где бело-оранжевый и оранжевый провода поменялись местами с бело-зелеными и зелеными проводами.

На рисунке 2 представлена ​​схема низкоскоростного подключения. При варианте B витки сине-белого и синего, а также бело-коричневого и коричневого цветов соединяются напрямую, без пересечения. Схема зеркал типа A B.

Вариант – 3: Прямой 4 проводниковый кабель

Если разводка контактов высокоскоростного Ethernet выполняется только с помощью 8-проводного кабеля, 4-проводной кабель RJ 45 можно обжать для низкоскоростных сетей.

Для подключения используются самые распространенные пары: бело-оранжевый и оранжевый проводники и бело-зеленый и зеленый проводники (Вариант — левый). Если основные проводники не работают, можно использовать две другие пары (опция — правая). Для этого нарезают разъем rj 45 и на его место устанавливают новый с проводами разного цвета.

Вариант – 4: 4 проводниковый кроссовер

Поперечный обжим 4-жильной витой пары позволяет использовать скрутку любого цвета. Чаще всего используются провода зеленого и оранжевого цвета. Этот способ используется очень редко, в основном для подключения старых компьютеров в домашние сети.

Инструкции правильного обжима RJ-45

Лучше всего изучить теоретическую часть до того, как вы начнете обжимать разъемы RJ-45 своими руками, чтобы потом не пришлось делать это снова.

Для обучения вам нужно раздобыть инструменты, запастись терпением и обжать несколько интернет-коннекторов. Если тестовый соединительный кабель работает, вы можете легко сделать интернет-кабели позже.

Вариант #1 — прямое подключение Straight

Это базовая операция, которую следует отработать, поскольку подключение настольного компьютера или ноутбука к маршрутизатору встречается чаще, чем другие виды коммутации.

При этом переключение может быть выполнено вручную — в других случаях нужно просто поменять кабели в определенных точках.

Отрежьте кусок сетевого кабеля нужной длины, вытащите 2 интернет-штекера и расположите устройство так, чтобы оно было в пределах досягаемости.

Разрежьте защитный кожух с помощью зачистки проводов и снимите его. Длина открытых проводников составляет от 1,5 до 2 см.

Разделите пары проводов по цвету (коричневый от бело-коричневого, синий от бело-синего и т.д.) и разложите их крест-накрест, чтобы было удобнее работать.

Сначала следует размотать каждую пару, а затем выровнять отдельные провода, чтобы они располагались в правильном порядке

Начиная с зелено-белого и заканчивая коричневым, проложите натянутые провода в соответствии с прямой схемой.

Обрежьте провода перед тем, как надеть их на разъем — бокорезом срежьте все неровные выступы. Длина полученного куска без ножен равна ширине пальца.

Разместите провода заземления и обрезанные провода на штекере так, чтобы зелено-белый провод шел к первому проходу, а остальные провода шли к другим проводам.

Также протолкните изоляцию как можно дальше в штекер, вставьте штекер в паз обжимных клещей и затяните с сильным, но аккуратным обжимом.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1. Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

2. Второй способ – кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера).

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: витая пара: что это? Схемы и способы обжима витой пары. Я буду делать простой кабель (прямой обжим) по схеме T568B.

Способ №1. Используем кримпер

Этот вариант наиболее простой и быстрый. Он заключается в использовании специального инструмента для обжима кабеля.

Кримпер способен заменить собой все остальные инструменты. Поэтому многие специалисты очень любят его использовать.

Конструкция кримпера такова, что с его помощью можно легко выполнить все действия по обжиму кабеля. Есть даже специальные лезвия на ручках для удобной обрезки и комфортного удаления изоляции.

Рис.4. Обжим при помощи кримпера

  • Итак, сначала необходимо снять изоляцию кабеля. Вставляем его между лезвий на кримпере и чуть сжимаем ручки. Проворачиваем инструмент по часовой стрелке. После этого просто стягиваем уже надрезанную оболочку.
  • Теперь расправляем витые жилы так, чтобы они ровно лежали.
  • Кримпером подравниваем жилы.
  • Берем коннектор и вставляем каждый провод в отдельную канавку в соответствии со схемой прямого обжима витой пары.
  • Стараемся, чтобы коннектор немного захватывал изоляцию кабеля. Так соединение будет надежнее.
  • Если все жилы распределили, то вставляем коннектор в специальное гнездо кримпера.
  • Сжимаем ручки инструмента до характерного щелчка.
  • Надеваем изоляционный колпачок.
  • Повторяем все, что сделано выше для второго конца витой пары.

Вот и весь обжим. Теперь можно соединять роутер с сетевой картой компьютера и пробовать установить Интернет-соединение.

Если все сделано верно, то коннект появится за считанные секунды. Если же что-то не так, то придется переделывать весь кабель.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Электрошкола
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
