Как обжать кабель rj-45 своими руками: пошаговая инструкция

Схемы обжима сетевого кабеля LAN

Есть два способа сделать интернет-кабель. Скорее всего, вам нужен первый метод – прямая опрессовка. Разберемся поподробнее.

Если вам нужен кабель для подключения ноутбука, компьютера, телевизора или другой техники к роутеру или модему, то сделать кабель нужно по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с роутером.

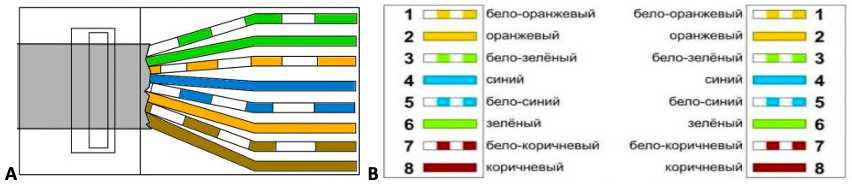

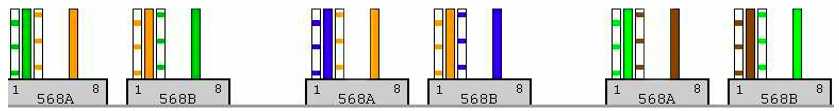

Есть два метода опрессовки: T568A и T568B. Я сделал это по схеме T568B, которую вы можете увидеть ниже. Получается, что оба разъема обжимаем одинаково.

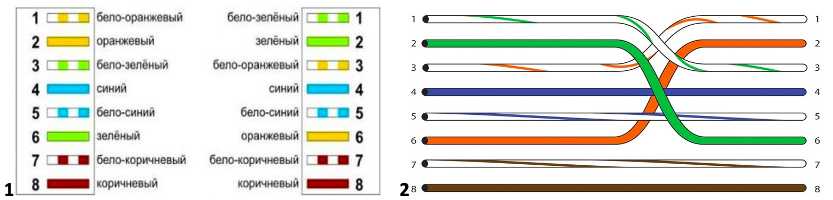

Второй метод – крест-накрест или крест-накрест. Этот кабель полезен для прямого подключения двух компьютеров (без маршрутизатора).

Думаю, вы определились с выкройкой. Подробнее об этом читайте в статье: Витая пара: что это такое? Схемы и методы опрессовки витой пары. Сделаю простой кабель (прямой обжим) по схеме T568B.

Выбираем кабель

Компьютерные сети

Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате

того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют разновидности кабелей:

• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.

Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.

Обжим витой пары без инструмента (кримпера)

Чтобы обжать витую пару без кримпера потребуется использовать плоскую отвертку. Дополнительно понадобятся кусачки или ножницы.

Порядок действий при обжатии витой пары отверткой

Как самому обжать интернет кабель без обжимки — порядок действий:

Изоляцию аккуратно снять примерно на 2 см. Для этого используется нож. Операция довольно проста: изоляцию обрезать по кругу кабеля, и аккуратно стянуть. Все имеющиеся проводы расправить, и отделить друг от друга по цвету

Важно, чтобы жилы не переплетались, это упростит работу и даст возможность аккуратно подсоединить к ним штекер. Далее требуется подрезать провода и оставить примерно сантиметр

Сделать это можно с помощью кусачек. Если этого инструмента нет под рукой, можно использовать обычные ножницы. Ознакомившись со схемой, проверить, правильно ли выставлены провода. После этого их можно соединить с коннектором. Он должен быть расположен защелкой от мастера. Важно поставить проводки так, чтобы они уперлись в верхнюю часть коннектора. Заходить они должны полностью, и упираться в стенку. На всякий случай ещё раз удостоверится, что витая пара правильно зашла в коннектор. После этого можно начинать обжим. Для этого потребуется плоская отвертка, которой поочередно каждый контакт будет вдавливаться в корпус.

Важно! Чтобы домашние кабель и коннектор были максимально прочно соединены, надавливать на контакты нужно довольно сильно, но придется следить за тем, чтобы кабель не был повреждён. Провод должен не только быть равным с коннектором, а немножко уходить в корпус.
Вдавливание контактов отверткой. Когда каждый контакт будет надежно обжат, необходимо защелкнуть фиксатор кабеля для большей надёжности

Его надавливают внутрь, прижимая внешнюю изоляцию. Аналогичную операцию необходимо произвести со второй стороной кабеля

Когда каждый контакт будет надежно обжат, необходимо защелкнуть фиксатор кабеля для большей надёжности. Его надавливают внутрь, прижимая внешнюю изоляцию. Аналогичную операцию необходимо произвести со второй стороной кабеля.

Важно! Контакты при манипуляции с отверткой будут повреждены, на это не нужно обращать внимания, поскольку операция производилась грубым методом. Если использовать специальный обжимный инструмент (кримпер), таких повреждений не будет.. На этом обжимка завершена, осталось проверить работу кабеля, соединив компьютер и роутер

На этом обжимка завершена, осталось проверить работу кабеля, соединив компьютер и роутер.

Как обжимать безинструментальный коннектор

В продаже можно найти безинструментальный коннектор, провода к которому подсоединяют без использования специального оборудования, и даже отвёртки. Всё, что необходимо — острый нож, чтобы снимать изоляцию.

Как обжать провод для интернета без инструмента — порядок действий:

Используя нож или ножницы, аккуратно зачистить провода от изоляции.
Разместить их в специальном коннекторе.
Защелкнуть порт руками.

Важно! Вместе с коннектором идет инструкция, где указано, в какой последовательности вставлять провода. Как только они будут помещены внутрь, необходимо просто защелкнуть порт, и кабель будет обжат.. Проблема с безинструментальными коннектороми заключается в том, что их очень трудно найти в обычных магазинах электронной техники

Обычно подобные устройства приходится заказывать в сети Internet

Проблема с безинструментальными коннектороми заключается в том, что их очень трудно найти в обычных магазинах электронной техники. Обычно подобные устройства приходится заказывать в сети Internet.

Как обжимать интернет-кабель самостоятельно

Многие не знают, как обжать кабель интернета без обжимных клещей. Сделать это дома почти всегда можно самостоятельно, без использования каких-либо специальных инструментов. Кроме профессиональных инструментов по типу обжимщика и кримпера, зафиксировать коннектор можно с помощью пассатижей, клещей, плоскогубцев и даже простой отвертки. Хоть они и не так эффективны, но для разового случая подойдут лучше, чем инструмент за 2500 рублей.*

С помощью пресс-клещей

Если никакого другого инструмента нет, то можно опрессовать пресс-клещами или простыми пассатижами. Последними совершать обжим не очень удобно, но вполне возможно. Порядок работы следующий:

Взять шнур и отмерить длину, достаточную для обрезки, зачищения и некоторых других моментов;
Снять слой изоляции аккуратными движениями рук или простого ножа или щипцов. Изоляцию самих жил трогать не нужно;
Определить схему, по которой будет происходить подключение и укладка жилок в коннектор;
Расположить проводки в коннектор в соответствии с выбранной схемой и обрезать лишние концы, чтобы слой без изоляции полностью был в корпусе коннектора;
Перевернуть корпус так, чтобы разъем смотрел вниз и вставить зачищенные жилки по контакты до плотного упора;
Контакты после этого должны «пробить» все жилки, поэтому с помощью обычной плоской отвертки можно направить их глубже на ножки;
Аккуратно зажимать фиксатор коннектора с помощью пассатижей или пресс-клещей;
Заняться обжимкой второй стороны кабеля, если это необходимо;
Оценить качество работы и фиксацию, проверить кабель на работоспособность.

Опрессовка витой пары

С помощью отвертки

Если инструментов нет вообще, то, скорее всего, найдется хотя бы отвертка, которой также можно совершить процедуру. Порядок действий таков:

Выпрямить кабель и зачистить часть внешней оболочки;
Отмерять расстояние жил по вилке коннектора;
Отрезать жилка так, чтобы они были одинаковой длины;
Вставить кабель в торец наконечника так, чтобы все жилки зафиксировались по направляющим каналам до упора;
Внешняя изоляция должна попасть под корпус коннектора;
Далее обычной отверткой плоского типа контакты корпуса утапливаются к жилкам;
Остается проверить установку на работоспособность.

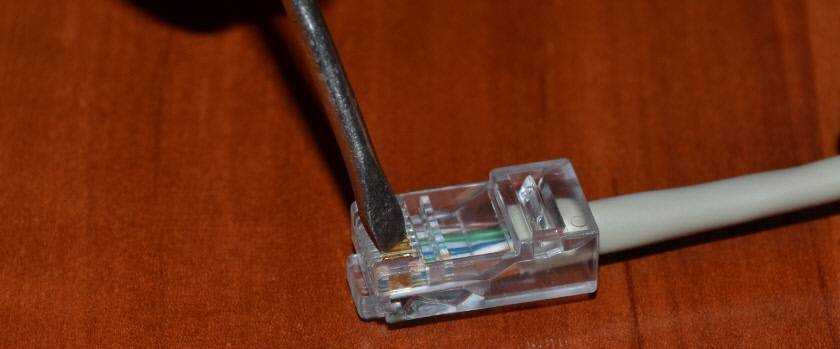

Фиксация наконечника с помощью отвертки

Самообжимающийся коннектор

В продаже есть и специальные коннекторы, которые обжимают сами себя и не требуют абсолютно никаких инструментов под рукой. Для их использования снимаю верхнюю изоляцию кабеля и обрезают проводки. После прокладки жилок в каналы корпус защелкивается и все проводки «топятся» в контакты. Все это возможно благодаря двум шарнирным половинкам.

Самообжимной коннектор RJ45 Corning CAXISS

Материалы и инструменты для работы

Чтобы изготовить своими руками полноценный и функционирующий патч-корд, потребуется отрезок сетевого кабеля, который еще называют витой парой, и коннекторы, в некоторых случаях – 1 коннектор.

Голыми руками коммутационный шнур не соорудить, для этого нужны специальные обжимные пресс-клещи (кримпер) и стриппер – приспособление для удаления изоляции. Рассмотрим, какими они бывают.

Интернет-кабель типа витая пара

Название «витая пара» полностью соответствует действительности. Если со шнура снять изоляционный полимер, под ним обнаружите 2 или 4 пары скрученных спиралью проводов, отличающихся по цвету.

Но не следует думать, что это единственный вид сетевого кабеля.

На самом деле активно используют три варианта, каждый из которых отличается степенью защиты:

UTP – простое изделие в полимерной оболочке без экранирования, подходящее для конструирования домашних сетей и подключения приборов к роутерам и коммутаторам;
FTP – кабель, оболочка которого усилена фольгированием; экранирование защищает от внешних помех и помогает, если рядом проходит силовая линия;
STP – кабель с двумя степенями защиты, кроме общей фольгированной оболочки у каждого провода есть вторая, индивидуальная.

Первый вариант самый дешевый и наиболее распространенный. Второй есть смысл покупать, если интернет-провода уложены в одной штробе, кабель-канале или плинтусе с силовыми коммуникациями.

Третий, самый дорогой и защищенный, в частном порядке не используют. Его применяют на производственных предприятиях, в крупных узлах связи и других «серьезных» организациях.

Все вышеназванные варианты могут быть 1-жильными и многожильными. Первые не отличаются хорошей гибкостью, но стабильно держат сигнал, их чаще применяют для подключения электроустановок – интернет-розеток.

Вторые, более эластичные, используют для переключаемых шнуров, хотя обжимать их и сложнее.

И еще одно качество, характеризующее пропускную способность проводов – категория. Она обычно указывается на изоляционном слое.

Таким образом, если вы планируете провести интернет-коммуникации отдельно от силовой линии, подойдет самый недорогой, но динамичный вариант – UTP сat 5е.

Коннектор и его устройство

Ethernet-вилка, которую вставляют в гнезда ПК, телевизоров, роутеров, коммуникаторов, розеток и других устройств, и есть коннектор. Он имеет два широко используемых наименования – RJ-45 и 8P8C. Устройство коннектора для интернета кажется простым, если знать, для чего необходимы его элементы.

Краткое описание процесса обжима: разобранные в определенном порядке жилы заводят во входное отверстие и распределяют по каналам, затем коннектор вставляют в специальное гнездо пресс-клещей и зажимают.

Происходит следующее: зажимная планка опускается на внешнюю изоляцию и прочно фиксирует кабель. Ножевые выступы контактов разрезают изоляцию жил, чем обеспечивают электрическое соединение контактов с проводниками.

Одновременно наружные части контактов утапливаются в корпус – в результате получается вилка для коммутации с портами сетевых устройств.

Кроме простых RJ-45 коннекторов можно встретить изделия с тонкой вставкой, направляющей жилы в нужные каналы. Для экранированных коммуникаций предназначены такие же экранированные вилки – их можно узнать по металлической отделке.

Инструмент для обжимки витой пары

Если вы хотите основательно подготовиться к процедуре обжима и вооружиться всем необходимым инструментом, то приобретите:

кримпер (клещи);
стриппер (кусачки);
тестер;
кроссировочное устройство.

Стриппер отличается от обычного строительного ножа тем, что аккуратно снимает защитную оболочку с проводов, разрезая только полимерную изоляцию и не повреждая провода. Подробно о технологии зачистки проводов читайте в этом материале.

Кабельный тестер необходим для проверки правильности подключения коннекторов и исправности линии.

О наличии проблем сообщает красное свечение светодиодов, если с соединением проводников все нормально – зеленое.

Кроссировочный инструмент не участвует в изготовлении патч-корда, он необходим, когда нужно подключить сетевой кабель в патч-панель, плинт, розетку или кросс. Обычно им пользуются специалисты при работе с распределительным электрощитом. По сути, его наличие необязательно.

Специальные инструменты и материалы, необходимые для обжима

Произвести обжатие без специального инструмента можно, но для облегчения и ускорения процесса, повышения качества были разработаны индивидуальные приспособления. В идеальных условиях монтажники используют специальный набор, который включает в состав следующие элементы:

Щипцы (Кримпер) для обжима кабеля и пластикового разъема;
Стриппер – это монтажный нож, применяется для очистки от экранирующей оплетки и изоляции;
Прибор для тестирования качества контактов после произведенного обжима.

Набор инструментов для обжима

Из материалов необходимо иметь:

отрезок кабеля не более 100 м, при большей длине затухания передаваемого сигнала превысят установленные нормы для нормальной работы аппаратуры;
пара коннекторов RJ45 (это пластиковый разъем) на каждый конец.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.

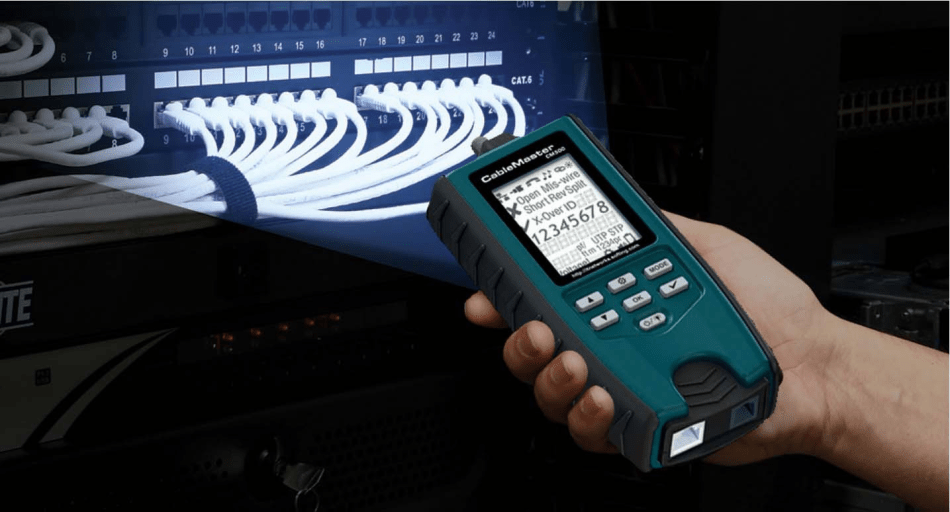

ЛАН-тестер для витой пары: продвинутая модель компании Softing

Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

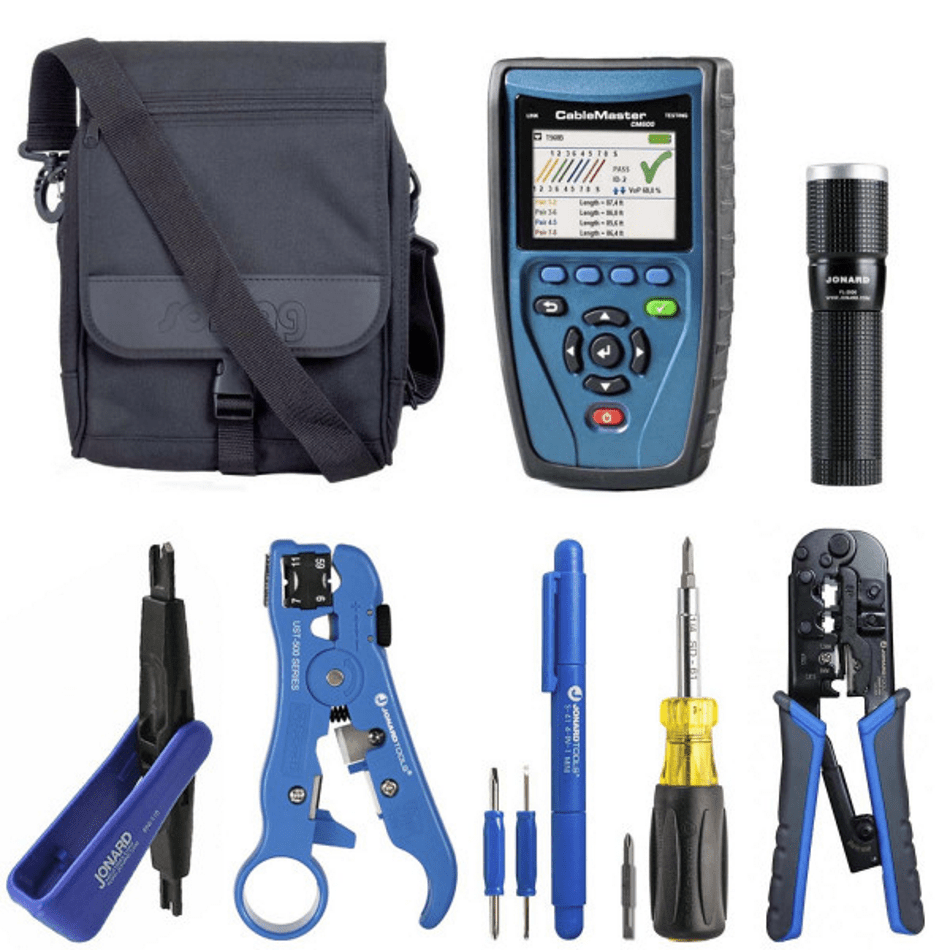

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

тонкостенных наконечников многожильных проводов;
толстостенных коннекторов многожильных проводов;
гильз кабеля большого сечения;
гильз последовательного соединения проводов;
разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Тонкостенные коннекторы подразделяются на три вида:

НШВИ;
Ножны;
Кольцевые.

НШВИ

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ. НШВИ

НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.

Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.

Кольцевые тонкостенные наконечники

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.

Клещи ПК-16У

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.

Гидравлический пресс

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
жилы заводят во втулку с обеих сторон;
обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.

Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
кримпером охватывают пластиковый разъём;
в корпус RJ-45 вставляют группу жил до упора;
сжимая клещами пластик, провода запрессовывают в разъём.

Полимерный наконечник RJ-45

Провода сетевого кабеля группируют слева направо перед входом в разъём:

бело-оранжевый;
оранжевый;
зелёно-белый;
синий;
сине-белый;
зелёный;
бело-коричневый;
коричневый.

Выбор провода и стандарты

В прошлом разделе упомянул про категории витой пары, здесь рассмотрим этот момент чуть подробнее. Ведь от категории тоже зависит и анатомия, и скорость передачи на шнуре.

Я вам порекомендовал брать категорию 5, но подойдет и 6я (CAT5, CAT6). Все варианты показаны в следующей таблице:

Важно здесь будет подобрать кабель для нужной скорости. А это еще и зависит от количества проводов внутри

Обычно бывает так:

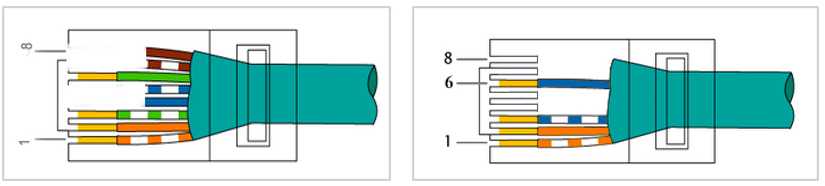

2 пары (4 провода) – до 100 Мбит/с
4 пары (8 проводов) – от 100 Мбит/с

Обычно технология провайдера ограничивает вас скоростью в 100 Мбит/с для интернета. Но уже скоро этот порог будет пройден. Я к чему – обычно на интернетном кабеле будет именно 2 пары, а вот на домашних (от маршрутизатора до компьютера) уже 4 пары.

4 пары, или 8 проводов

Ошибки при подключении интернет-розеток

Перед тем как подключить Интернет розетку – обязательно ознакомьтесь с характерными для этой процедуры ошибками. О их наличии свидетельствует отсутствие полезного сигнала на входе подключаемого девайса (нет Интернет-соединения). К характерным ошибкам относят следующие ситуации:

Когда у приобретенных в готовом виде коннектора и модема использовался один тип соединения («А», например), а при монтаже розетки за основу взят стандарт «В».

Лишние провода после укладки в разрезные контакты обрезать только после закрытия крышки.

Нельзя снимать внешнюю изоляцию витой пары на большое расстояние, вплоть до стен подрозетника. Длина проводов без изоляции должна быть не более чем 13мм.

При обнаружении первой ошибки следует проверить стандарты коммутации и при обнаружении отличия привести их к одному типу. В ситуации со слишком длинным участком оставленного без изоляции кабеля следует укоротить его и оформить соединение заново.

И, наконец, возможна очень неприятная ситуация, когда все вроде бы сделано правильно – но розетка все равно не работает. Этот случай характерен для бракованного изделия, которое нужно будет заменить.

Ошибки, допущенные при обжатии

Чтобы понять, где была допущена ошибка, необходимо проверить, где ее источник. Для этого вам нужно попробовать использовать другой сетевой кабель и убедиться, что подключенное устройство находится в хорошем состоянии. Если после проверки выяснилось, что кабель не работает, то при опрессовке должны были возникнуть следующие ошибки:

Расположение проводки сбивает с толку.
Они слегка прижимаются к контактам разъема.

Важно! В случае ошибок необходимо обжать кабель и переустановить разъем

Если возникнет необходимость обжать кабель самостоятельно, это нужно делать очень осторожно и правильно расположить жилы кабеля. После завершения работы нужно проверить статус сетевого подключения

После завершения работы нужно проверить статус сетевого подключения

Схема обжима сетевого кабеля LAN

Существует всего два способа, которыми можно обжать сетевой кабель LAN. Обычно используют прямой обжим.

Этот способ идеально подходит для подключения к маршрутизатору телевизора, компьютера или ноутбука посредством кабеля. В домашних условиях провод необходимо обжать по схеме, предоставленной ниже. Этот способ называется прямым, и он наиболее простой и распространенный при отсутствии специальных инструментов.

Сетевой кабель для подключения должен быть в комплекте с оборудованием, потому покупать дополнительно его не придётся. В этом варианте можно использовать два типа обжима: T568A и T568B.

Схема подключения № 1

Второй способ (схема 2) называется перекрестным или кроссовым. Такой кабель можно использовать для соединения дома нескольких компьютеров через провод без роутера.

Схема подключения № 2
Важно! Если нет опыта работы с проводами, то желательно вызвать на дом специалиста. Приехав на вызов, мастер возьмет с собой обжимник и легко справится с задачей.

Стандартные схемы обжима

Расположение контактов RJ 45 и последующий обжим кабеля витой пары производится в соответствии с международным стандартом EIA/TIA-568. Эти требования используются при прокладке сетей внутри помещений. Схема обжима витой пары выбирается в зависимости от сети и самого кабеля.

Известно, что каждый коннектор помещен в прозрачный пластиковый корпус, в котором хорошо виден порядок расположения нитей. Если это распоряжение не соблюдается, подключение не будет произведено, и коммутация будет поставлена под угрозу. Витая пара, независимо от количества нитей, может быть изготовлена различными методами. Основные из них — прямое или перекрестное соединение, контур А или контур В.

Вариант — 1: Прямой 8 проводниковый кабель

Этот метод необходим при прямом подключении компьютеров, ноутбуков и других устройств к роутеру или коммутатору. Здесь терминал на каждом конце будет одинаковым, отсюда и название этого метода.

Соединение может быть типа A или типа B. В Российской Федерации обычно используется тип B, где витая пара начинается с оранжевых и белых проводов и заканчивается коричневыми.

В Европе и США в сетях используется тип А, который также имеет 8 проводов, только оранжевый, белый и оранжевый провода меняются местами с белым, зеленым и белым.

Эти два метода полностью функциональны и не влияют на качество передаваемой информации. В любом случае, самое главное — соблюдать порядок расположения цветных проводов.

Вариант — 2: 8 проводниковый кроссовер

Кроссовер — это разновидность кабеля RJ с витой парой. Этот метод используется, когда два компьютера соединены вместе. HUB, или устройства коммутации общего оборудования, подключаются аналогичным образом.

Метод перекрещивания постепенно выходит из употребления. Все современные устройства могут автоматически определять тип сетевого кабеля и, в зависимости от распиновки, самостоятельно изменять подаваемый сигнал. Эта технология называется auto-MDIX. Многие устройства в доме до сих пор работают по этой схеме, и перекрестное сжатие по-прежнему применяется.

Перекрестные соединения также реализуются вариантами A и B. На рисунке 1 показан порядок опрессовки проводов в высокоскоростных сетях. Слева — схема B, где сигнал идет в обоих направлениях по всем 8 проводам. Тип А показан справа, где бело-оранжевый и оранжевый провода заменены на бело-зеленый и зеленый.

Рисунок 2 представляет собой схему подключения для низкой скорости. При типе B сине-белый и сине-белый и коричнево-белый проводники соединяются без пересечения, напрямую. Тип A является зеркальным отражением схемы B.

Вариант — 3: Прямой 4 проводниковый кабель

В то время как для высокоскоростного Ethernet используется исключительно 8-жильный кабель, для низкоскоростных сетей можно обжимать 4-жильный кабель RJ 45.

Для соединения используются наиболее привычные пары: белая и оранжевая жилы и белая и зеленая жилы (опционально — слева). Если основные провода не работают, можно использовать две другие пары (вариант — справа). Для этого отрежьте разъем rj 45 и вставьте на его место новый разъем другого цвета.

Вариант — 4: 4 проводниковый кроссовер

Четырехпроводная схема скрещенной витой пары позволяет использовать витую пару любого цвета. Наиболее распространенные варианты — зеленый и оранжевый. Этот метод используется очень редко, в основном для подключения старых компьютеров в домашних сетях.
