Как сделать схему угловой кухни: делаем своими руками

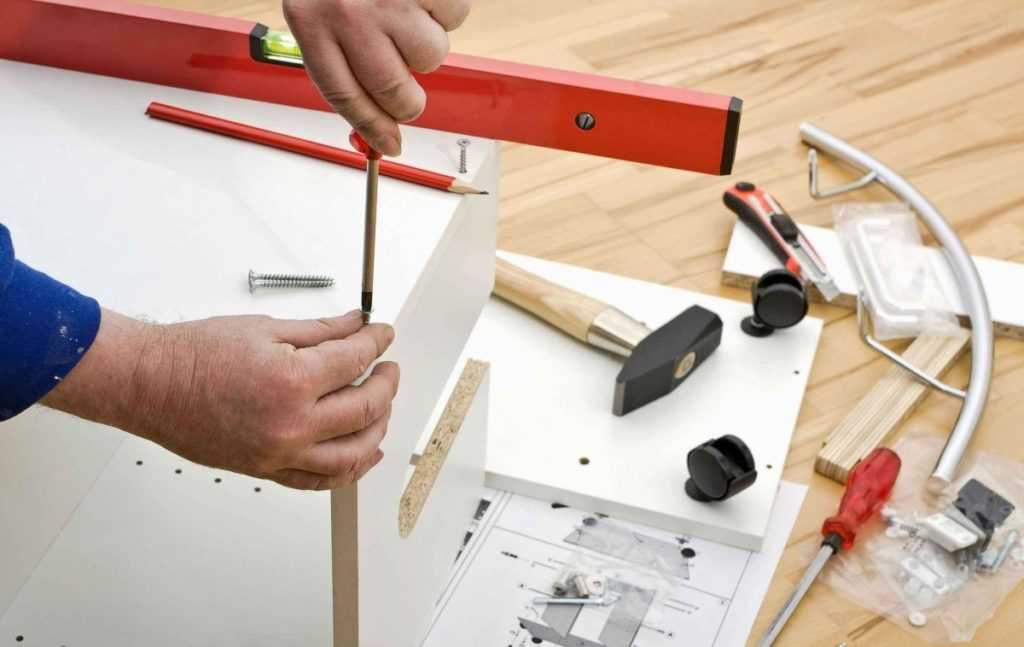

Сборка шкафчиков кухонного гарнитура

Расскажем о сборе шкафов для кухни в виде последовательности действий.

1. К боковым стенкам крепим крестоподобные крепления для дверец. Они вкручиваются двумя саморезами в заранее приготовленные отверстия.
2. Рельсы для выдвижных шкафчиков вставляются также в заранее подготовленные отверстия. В дальнейшем, при сборке, делать это будет крайне неудобно.
3. Дальше во все сквозные дырки вставляем шканты из дерева (ещё их называют чопиками или дюбелями). Они укрепляют конструкцию, создавая прочный каркас.
4. Смотрим, стоит ли шкаф ровно, и после этого вкручиваем при помощи шестигранника шуруп для мебели. Он стягивает 2 детали вместе. Сверху надеваем заглушку, которая будет сочетаться с цветом мебели.
5. Прикручиваем ножки (при их наличии) и устанавливаем нужную высоту.
6. К боковой стенке прибиваем лист ДВП с помощью небольших гвоздей, идущих в комплекте.
7. На навесных шкафах фиксируем фурнитуру для закрепления на стене с помощью регулируемых навесов. Они крепятся изнутри к боковым стенам вплотную к верхним углам.

Сборка навесных шкафов

Сначала устанавливаем петли. Отмечаем место крепления на боковой стороне и дверце. Складываем эти два элемента на ровной поверхности (стол, пол), совмещая отметки. Прикладываем идущие в комплекте петли, прикручиваем. Подкладываем что-нибудь под дверку, чтобы она была на одном уровне. Прикручиваем петлю, потом разбираем её, откручивая шуруп и откладывая дверки в сторону. Дальше будем работать с боковинами.

Верх и дно крепим к боковым панелям на конфирматы (идут в комплекте с шестигранником). При наличии соответствующей биты ставим её на шуруповерт. В обратном случае работаем обычным ключом. Складываем верхнюю часть и боковую, устанавливаем крепеж, потом дно, а затем вторую панель.

Переворачиваем наружной стороной вниз лист ДВП (он является задней стенкой). Пробиваем ДВП небольшими гвоздиками строительным степлером.

Держатели полок бывают из разного материала, но фиксируются по тому же принципу – в стенных отверстиях. Иногда применяются чопики (забиваемые молотком, с последующим установлением упора на полку). Но большинство упоров из металла просто устанавливаются в отверстие.

Сборка шкафа с выдвижными ящиками

Первым делом собираем каркас из 3 панелей, то есть работаем точно также как с обычными шкафчиками. Вставляем шканты в отверстия и соединяем доски. Стягиваем их мебельными шурупами между собой.

Чтобы сделать дно ящика, вставляем в пазы лист ДВП (ни в коем случае не используйте листы из МДФ!).

Теперь фиксируем фасад стяжками. Шурупы вкручиваются в панель фасада, противолежащие кончики кладутся в отверстия боковин. Втулки-эксцентрики являются средством фиксации. Их нужно вложить в специальное место, оставленное производителем и повернуть. Таким образом, они закрепляются.

Ко дну сзади в обязательном порядке прикручиваем направляющие с роликами. Потом вставляем ящики и проверяем, хорошо ли работает механизм.

Каким образом соединяются детали кухонного модуля

Детали корпуса соединяются, нет, не на конфирматах, а на больших
саморезах или с помощью пневматического гвоздезабивочного пистолета
и плюс ко всему столярный клей.

Если в использовании пневмопистолета нет ничего необычного, следы
забивания гвоздей потом шпаклюются и шлифуются, ведь используется
фанера, то использование саморезов весьма самобытно.

Детали из фанеры или фанерованного мебельного щита скручиваются
саморезами не снаружи, а изнутри, причём делается необычная
зенковка, и даже для такого необычного для нас способа соединения есть специальные приспособления.

Рис. 8. Соединение деталей корпуса на саморезах

Рис. 9. Специальное приспособление для зенковки под саморезы

Рис. 10. Кухонные корпуса собраны на саморезах изнутри

Делаем проект

Замеры помещения – один из наиболее ответственных этапов всего процесса. Но, перед тем как сделать кухонный гарнитур своими руками, нужно подготовить проект, а к нему стоит отнестись также внимательно, без спешки и с перепроверкой.

Работа пойдет быстрее, если знать, что существуют стандартные размеры кухонных модулей (шкафчиков). Стандартизированы все параметры: ширина верхних и нижних (напольных) модулей, высота тумбы и цоколя, толщина столешницы и многое другое.

Также важно понимать, что ширина модулей варьируется с шагом в 15 см (иногда говорят: в 5 см). В готовых гарнитурах можно встретить, например, следующие типоразмеры:

• Ширина модуля: 40-80 см, но бывают отклонения в обе стороны, например, 15 и 90 см.
• Высота нижних модулей 70-75 см, что эргономично для людей среднего роста. Высота цоколя достигает 10-15 см, глубина – 46-52 см, столешница (толщина): 30-40 мм.
• Глубина верхних модулей обычно меньше, 30-35 см. Высоту верхних шкафов можно задать произвольно, например, так, чтобы они доходили до потолка, и кухня смотрелась цельной.

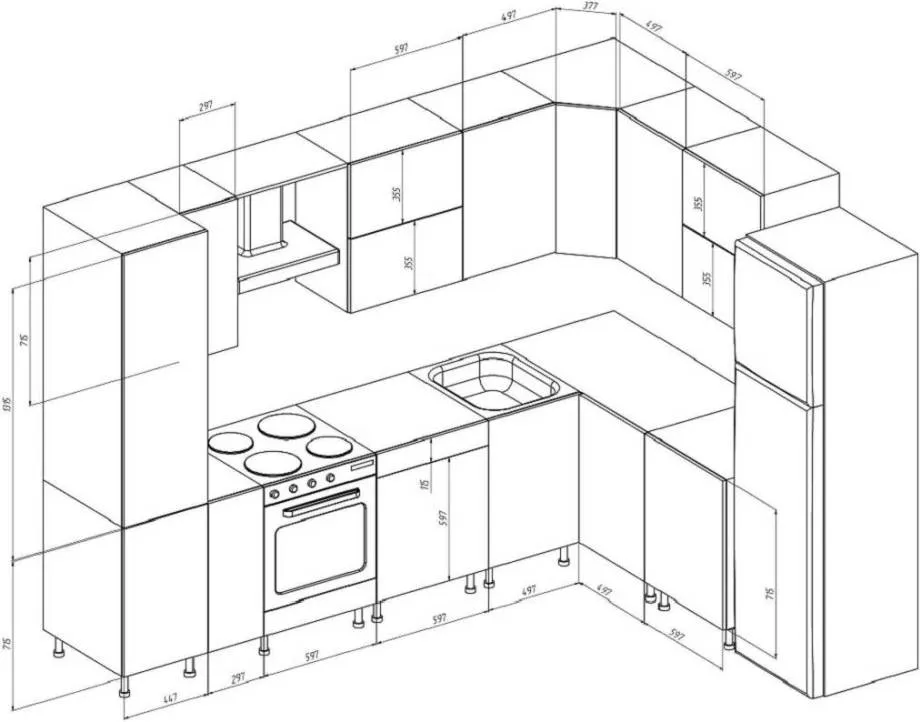

Вариант углового расположения гарнитура

Если посмотреть на отрисовку проекта в целом, то особое внимание стоит уделить ширине модулей. Они должны не только образовывать гармоничный фасад, но и вмещать встраиваемую технику

Какой бы ширины ни была духовка или посудомоечная машина, проем в мебели должен быть на 4 мм шире: чтобы встроить агрегат (с двух сторон запас по 2 мм).

Проект самодельной кухни рассчитывают в следующем порядке:

• Оставляют зазоры по кухонным базам (верхней и нижней).
• Общую длину фасада разбивают на части (под модули). При этом необходимо соблюдать соосность нижних и верхних шкафов. Например, ширина нижнего модуля под варочную поверхность должна совпадать с шириной верхнего модуля под вытяжку.
• На отдельных модулях просчитывают положение бытовой техники.
• Просчитывают подробно, со всеми деталями, каждый модуль.

Визуализация поможет оценить задумку

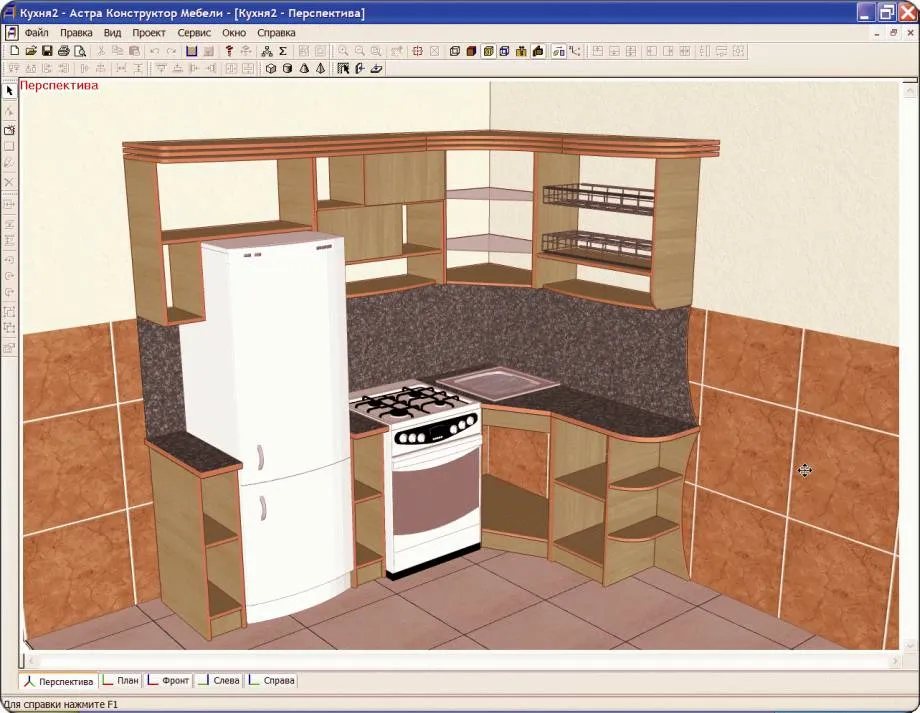

О программах по проектированию

Проект можно начертить на бумаге, но намного удобнее сделать его в специализированной программе. В интернете имеется добрый десяток хорошо зарекомендовавших себя приложений; многие из них бесплатные или имеют демоверсию с некоторыми ограничениями (например, пакетом можно пользоваться ограниченное время, работают не все инструменты).

К популярным мебельным конструкторам относится, например, PRO-100. В ее демоверсии можно нарисовать кухню, но нельзя, например, экспортировать данные из проекта в таблицы (с такой таблицей удобно заказывать материалы). Поэтому часть работы придется сделать вручную.

В число пакетов, помогающих сделать кухню своими руками, входит Kitchen Draw, Google Sketchup, Roomtodo, конструктор от IKEA Home Planner и многие другие. На создание проекта уйдет от нескольких часов до нескольких дней. Все зависит от сложности задачи и времени, которое вы готовы выделять на проектирование каждый день.

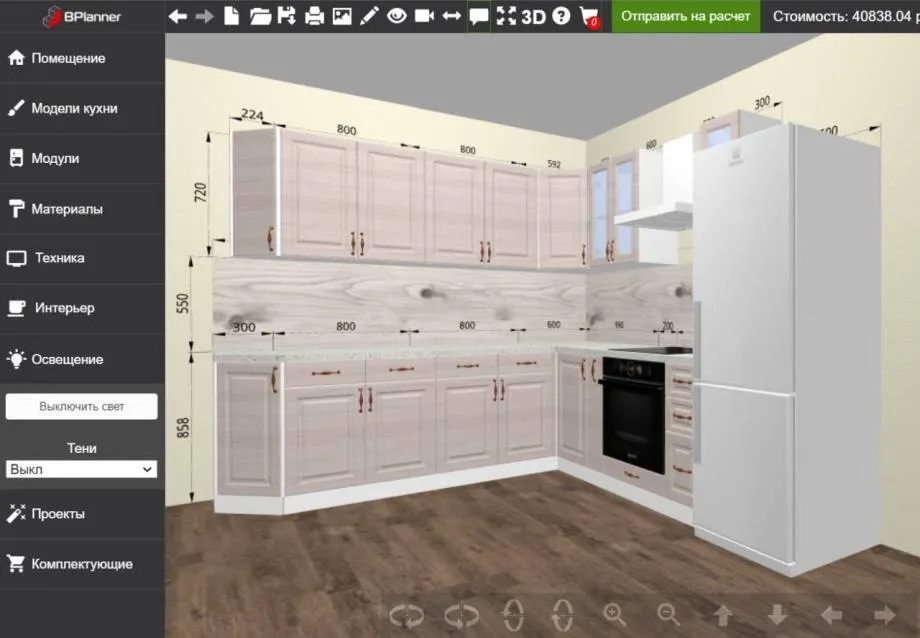

Бесплатный онлайн конструктор кухни

Много времени может занять поиск какой-либо информации по деталям проекта (например, для угловой кухни, каким должен быть отступ между шкафами в углу, в месте стыка). Иногда полезным бывает просмотр специализированных форумов, но там нужные данные тонут в переписке, и обнаружить их бывает непросто.

Разработка кухни в программе приветствуется по следующим причинам:

• Проект получается детализованным, он застрахован от ошибок.
• Кухня получается в неискаженных пропорциях. Доступна визуализация: вы сможете прикинуть, как на ней будет смотреться тот или иной дизайн.

На завершающем этапе делают карту раскроя. Для раскроя деталей подходит приложение Cutting 2. Оно позволяет рационально расположить детали на материале, уменьшить отходы, а, значит, и затраты. У программы простой и понятный интерфейс, в ней можно отметить детализацию (например, обработку торцов полимерной кромкой).

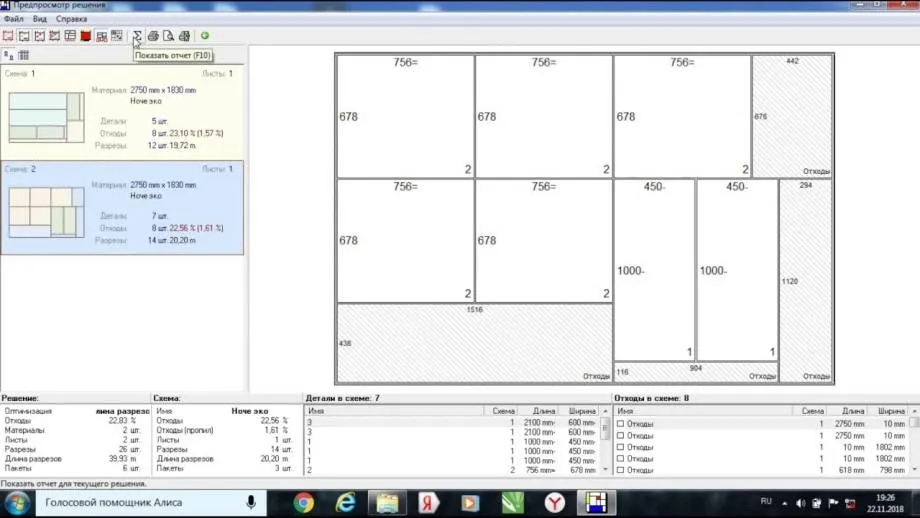

Подготовка карты раскроя

Что необходимо учитывать при разработке схем

В первую очередь каждый элемент должен быть функциональным. Так, если кухня небольшая, стоит подумать о более компактном гарнитуре. Чтобы шкафчики с тумбами были достаточно вместительны, можно сконструировать угловые модели или предусмотреть большее количество полок, ящичков, различных скрытых систем хранения. Также необходимо предусмотреть ниши для бытовой техники.

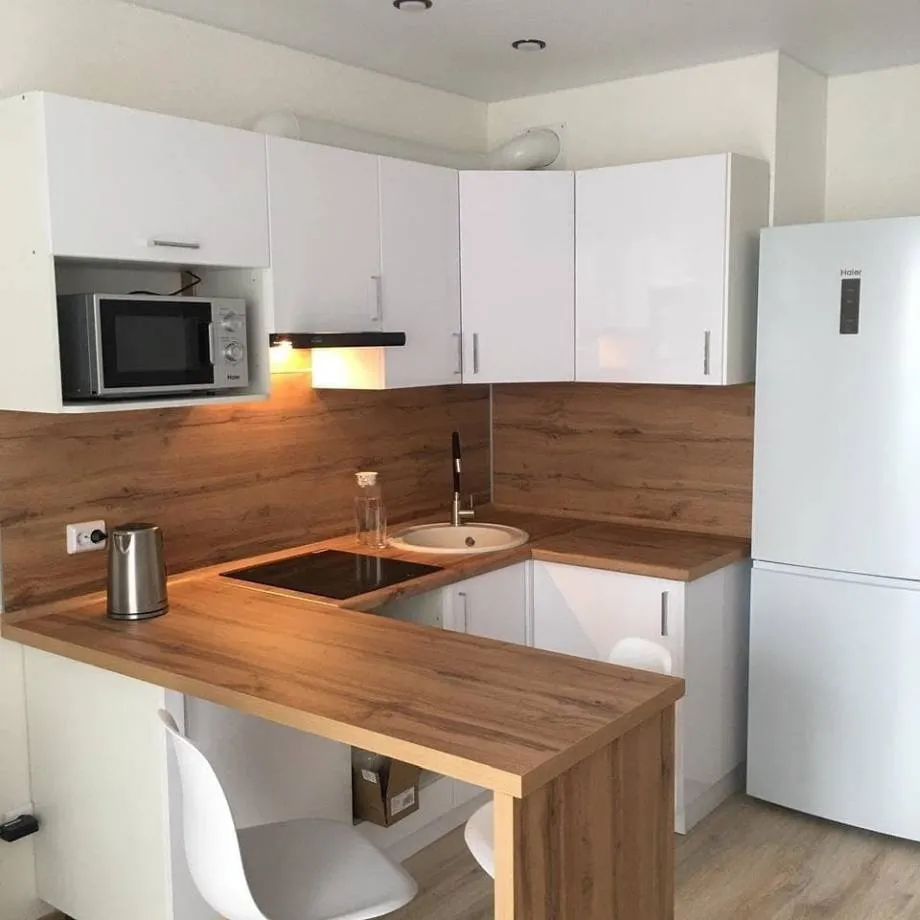

Верхние шкафы можно заменить симпатичными открытыми полками

Наиболее простые чертежи и схемы кухонных гарнитуров, сделанных своими руками, это модульные системы. Модули очень удобны в сборке, их легко менять местами, комбинировать в разные композиции в зависимости от особенностей кухонного помещения или текущих потребностей.

Модульные кухни великолепно смотрятся в интерьере кухни, просты в сборке и функциональны в использовании

Если у вас мало опыта в изготовлении мебели, стоит ограничиться простыми прямоугольными и квадратными формами. В таком случае даже обработка натуральной древесины не будет слишком сложной. Не следует задумывать слишком сложные фасады, достаточно выбрать гладкую поверхность, на которую потом легко можно нанести краской любые орнаменты, покрыть фасад лаком или наклеить ПВХ-плёнку с фотопечатью.

Фотопечать очень стильно сможет украсить фасад модульной кухни, собранной своими руками

Рабочий треугольник

В интернете можно отыскать множество дизайнерских идей, пользуясь которыми, удается поместить в малогабаритном помещении варочную поверхность, мойку, бытовую технику и все конструкции так, чтоб обеспечить наибольшее удобство и функциональность при использовании. В таком деле рекомендуется придерживаться некоторых важных правил, которые позволят не загромоздить комнату мебелью, сделать ее визуально просторнее.

При обустройстве кухни изначально следует принимать во внимание эстетические предпочтения хозяев. Нужно ответственно подойти к обустройству рабочей зоны, ведь здесь тратится много времени на приготовление кулинарных блюд

Навесные шкафчики выполняются с учетом человеческого роста, модули мебельного гарнитура размещаются по комнате гармонично и удобно.

У рабочего треугольника выделяют следующие функциональные зоны:

главная — рабочие поверхности. Это газовая либо электроплита, столешница и т

д.;
немаловажно и кухонное пространство для долгого хранения различных продуктов в холодильнике либо морозилке;
в чистовой зоне фрукты, овощи, крупная и мелкая посуда очищаются от грязи, обычно в нее помещается раковина, посудомоечная машинка.

Рассматривая стандарты на чертежах, можно сделать вывод: расстояние между рабочими областями не может быть больше двух длин вытянутой руки. Только в этом случае перемещение от холодильной камеры к мойке, столешнице, обратно к холодильнику и т. д. будет наиболее комфортным.

Во время приготовления пищи неоднократно приходится подходить к кухонным шкафам за специями, продуктами или инвентарем. Поэтому при самостоятельной установке мебели высоту, ширину и расположение секций следует тщательно рассчитывать, чтобы каждый элемент всегда находился под рукой и не нарушал единой эстетики, функциональности помещения.

Процесс сборки кухни

Если вы раньше не имели дела со сборкой мебели, то перед сборкой кухни обязательно изучите стандартную инструкцию. В ней схематично показано, какие детали для чего используются, а также указан порядок работ.

Схема сборки кухонного стола

Если вы прикрутите деталь не на свое место, придется разбирать её, а это снизит прочность соединения. Особенно это касается дешевых шкафов из модулей ДСП, часто дверцы из них вырываются вместе с корнем.

• • В первую очередь на боковые доски крепится крестообразное крепление для дверок. Их прикручивают двумя саморезами, в заранее подготовленные отверстия.
  • Закрепите на боковые стенки рельсы для выдвижных шкафов, потом это будет сделать неудобно.
  • Затем во все несквозные отверстия вставляют деревянные чопики (их также часто называют шканты или деревянные дюбели), чтобы произвести начальный крепеж. Эти детали помогают собрать более ровный каркас, а также увеличивают прочность конструкции. Лучше всего посадить их на клей. Вставляете шкант в одно отверстие, второе надеваете на его конец и сжимаете их.

• Затем, убедившись, что детали расположены ровно, вкручиваете с помощью шестигранника мебельный шуруп, он окончательно стянет две детали. Поверх надевается пластмассовая заглушка под цвет мебели.
• Далее, если предусмотрены ножки, прикручиваете их на место и подгоняете высоту. В дешевых кухнях обычно вместо регулируемых ножек идут обычные пластиковые насадки – подпятники, которые прибиваются снизу, чтобы не испортить панели.
• После сборки шкафа прибейте на боковую стенку лист ДВП.
• На навесных шкафах нужно закрепить фурнитуру для крепления. Обычно сейчас для этого используются регулируемые навесы. Они крепятся к боковым стенкам шкафа вплотную на верхних углах.

Процесс сборки навесного шкафа можно посмотреть на этом видео:

Сборка выдвижных ящиков

• • Сами стенки для выдвижных ящиков собирают таким же образом, как и шкафы – стягивают шурупами.
  • Соберите 3 стенки и вставьте в дно лист ДВП.
  • Затем закрепляют фасад ящика. Для этого обычно используется стяжка-эксцентрик.

Стяжка-эксцентрик для крепления фасадной дверки

• Для её крепления сначала закрутите шуруп в фасад, а затем вставьте конец со шляпкой в отверстия на боковых стенках. На боковых деталях есть большое круглое отверстие внутри шкафа – гнездо для втулки. Нужно вставить втулку в отверстие и повернуть, чтобы он захватил шляпку шурупа, которая будет идти сбоку. Чтобы проще было понять его устройство, просто посмотрите схему крепления на фото.
• Далее на нижние углы ящика прикрутите роликовые направляющие. Ролик на направляющей ящика должен быть расположен сзади, а на внутренней – спереди.
• Потом просто вставьте направляющие друг в друга под углом, на этом сборка выдвижного ящика завершена.

↑ 3 шага и 6 советов по проектированию

1. Выбор оптимальной планировки и заготовка эскиза по расположению мебели

Выбор планировки кухни обусловлен не только формой помещения и конструктивными особенностями.

Учтите также несколько моментов ниже перед тем, как начнете рисовать проект.

Знание стандартных размеров шкафов поможет не только в проектировании, но и в процессе покупки. Стандарты рассчитаны исходя из среднего роста обычного человека, предполагают оптимальное расположение мебели для комфортного использования.

Тип шкафа	Размеры, см
Напольный (нижний)	Высота от пола до столешницы ‑85
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина – 60
Навесной (верхний)	Высота – 60, 80, 100, 120 (зависит от типа модуля)
Ширина – 45 (для однодверного), 60 – для двухдверного.
Глубина ‑ 30

При создании проекта будущей кухни вы изначально уже будете знать, где будет располагаться мойка. Ведь далеко ее не перенесешь из-за невозможности удлинения коммуникаций.

Важно также изучить: Высота кухонного фартука на кухню по стандарту.

• Имейте в виду, что при наличии газового котла на кухне и вытяжки с отводом в вентиляцию вы будете привязаны в проектировании к расположению вентиляционного канала и газовых труб.
• Планируя кухню, помните, что минимально комфортное расстояние между предметами мебели (они же – проходы) – 60-70 см.
• Правило «рабочего треугольника» хоть и носит рекомендательный характер для эргономики кухонного пространства, но стоит того, чтобы к нему прислушаться.

Три центра кухни – мойка, плита, холодильник, удобно расположенные, способны значительно повысить комфорт во время готовки и ускорить этот процесс.

И последнее – нельзя устанавливать плиту, мойку и холодильник вплотную друг к другу. Минимально допустимое расстояние между этими элементами – 50 см, а оптимальное – 80 см.

Рассмотрим на примере эскизов кухонь расстановку мебели в хрущевках серии П-47 (8,6 кв.м.).

Три варианта расположения мебели в типовой квартире-хрущевке с угловой и линейной планировкой кухни

Здесь вы уже знаете стандартные ширину и глубину кухонных шкафов, площадь кухни и можете примерно прикинуть, в каком направлении чертить и что куда ставить.

2. Определение минимальной комплектации кухонного гарнитура и функционала шкафов

Минимальная комплектация гарнитура имеет:

• шкафы (верхние, нижние) с фасадами;
• столешницу;
• пристенный бортик (плинтус);
• фурнитуру (петли, ручки);
• цоколь, планки и другие дополнительные и необходимые элементы.

Гарнитур в минимальной комплектации от Hoff угловой «Барселона», 1,6×1,2 м

Обычно минимальной комплектацией часто руководствуются фирмы, занимающиеся изготовлением мебели на заказ, чтобы ориентировочно обозначить заказчику порядок цен. Как правило, цена идёт за погонный метр, который и включает необходимый минимальный набор элементов.

Имея данные о размерах кухонь и типовых планировках в панельных домах, хрущевках и т.д., многие производители предлагают уже готовые кухонные гарнитуры, что очень удобно для покупателя, т.к. не нужно самостоятельно заниматься подбором необходимых элементов.

Проект правой угловой кухни из каталога Hoff с размерами, модель «Лофт», 2,4×1,2 мПроект линейной кухни Леруа Мерлен, 1,8 м.

При наличии модульной системы у конкретного производителя со временем можно докупать шкафы и расширять рабочую зону кухни.

Доступно о том, как рассчитать и спроектировать кухню, на конкретном примере в видео:

3. Приступаем к проектированию 3D-модели

Самостоятельно нарисовать проект кухни с размерами не составит труда. Есть бесплатные онлайн-программы, для работы в которых не нужно обладать специальными навыками.

Воспользоваться сможете бесплатными конструкторами:

• ДелоКухни.ру ‑ https://delokuhni.ru/24-konstruktor.html;
• Ремонт-Волот.ру https://remont-volot.ru/281-onlayn-konstruktor-kalkulyator-kuhni.html
• ИКЕА ‑ http://kitchenplanner.ikea.com/RU/UI/Pages/VPUI.htm;
• Леруа Мерлен ‑ https://leroymerlin.ru/catalogue/proekt-kuhni/?ekitchen=1.

Также можете посмотреть каталог 3D проектов, нарисованных в конструкторе https://remont-volot.ru/dizayn-kuhni/proekty/

Пример проектирования на сайте ИКЕА

Преимущество таких онлайн-конструкторов на сайтах крупных производителей мебели в том, что с распечатанным проектом и спецификацией можно идти в магазин и сразу приобрести по составленному плану всё необходимое, зная полную стоимость.

Спецификация со списком товаров в Леруа МерленСпецификация со списком товаров и размерами модулей в планировщике ИКЕА

Сборка элементов

Кухонный гарнитур своими руками собирают из отдельных деталей, которые выпиливают по заданным размерам. Тем, кто не имеет опыта в изготовлении корпусной мебели, рекомендуется сначала выполнить черновую сборку. Для этого подойдут тонкие черные саморезы, которые на 1-2 см меньше выбранных в качестве крепежей. После чего станет ясно, как правильно выполнять распиловку, изготавливая детали, и какие были допущены ошибки.

Пошаговая инструкция поможет не ошибиться в последовательности работ при самостоятельной сборке.

Техника сборки тумбы:

1. Полотно, которое будет являться дном тумбы (горизонталь), укладывают на ровную поверхность.
2. К горизонтали приставляют под прямым углом боковую стенку.
3. Дрелью со специальным сверлом (тонким) высверливают отверстия под конфирматы. Сверло должно пройти через полотно боковой стенки и войти в торец горизонтали.
4. Вкручивают винты.
5. Аналогичным образом крепят вторую боковую стенку.
6. Соединяют боковые стенки с задней с помощью саморезов.
7. Крепят направляющие для выдвижного ящика.
8. Навешивают дверки для кухонного гарнитура на петли-крокодилы.

Монтаж верхних шкафчиков аналогичен:

• Собирают дно и боковые стенки.
• Усиливают конструкцию с помощью задней стенки.
• Крепят верхнюю горизонталь.
• Монтируют полочки
• Навешивают дверцы.

Задние стенки изготавливают из листов ДВП и крепят не на саморезы, а на скобы. Можно использовать в этих целях тонкие гвозди и молоток. Если конструкция массивная, заднюю стенку фиксируют на шурупы.

Для установки ножек тумбу укладывают набок. Находят центральную точку крепления каждой опоры. Ножки должны располагаться на расстоянии 50 мм от каждого края нижней горизонтали. Оптимальным выбором будут металлические регулируемые по высоте опоры.

Сборка выдвижного ящика:

1. С помощью конфирматов собирают вместе 4 планки так, чтобы получился короб без дна и крышки.
2. Измеряют диагонали, длины которых должны совпадать.
3. К обеим боковым стенкам ящика крепят направляющие.
4. Устанавливают короб на панель, которая послужит дном, и соединяют эти элементы конфирматами.
5. На передней планке устанавливают фасад. Возможен вариант, когда в его качестве выступает лицевая часть передней планки. Но этот способ оформления кухонь редко используется.
6. Устанавливают ручку.

Почему стоит самому изготовить кухню

Конечно, проще всего купить готовый кухонный гарнитур, но бывают ситуации, когда хозяева решают самостоятельно собрать модульную конструкцию. К такому решению принуждают следующие причины:

• Помещение имеет нестандартные размеры, подобрать под которые покупной мебельный набор практически невозможно. «Сборная солянка» подойдет только любителям эклектики в интерьере, а подгонка готовых шкафов под нужные размеры – вообще неблагодарное занятие.
• Значение приобретают вопросы экономии. Большинство фирм-изготовителей или не работают с нестандартными заказами, или накручивают на них цену.
• Вам нужна уникальная кухня. Это может быть связано как с особенностями дизайна, так и с личными предпочтениями, основанными на привычках и физиологических особенностях.
• Вам может быть интересен сам процесс проектирования, выбора материалов и сборки, позволяющий проявить фантазию, проверить собственные силы и набраться опыта, который можно использовать в дальнейшем.

Творческий подход к организации пространства

Рисуем эскиз

Вы не чувствуете в себе художественных способностей? Ничего страшного. Вам не нужно создавать шедевр — достаточно нарисовать картинку, по которой зритель мог быт понять, что у вас будет и как. Да, но элементарные законы проекции соблюдать все же нужно, поэтому для начала нарисуйте большой прямоугольник. Это будет вид, который бы открылся на вашу кухню, если бы не было одной из стен:

1. Нарисуйте плинтусы боковых стен – они идут к центру от нижней линии отсутствующей стены под углом примерно в 30°.
2. Нарисуйте предметы, которые находятся возле этих стен, соблюдая ту же перспективу и примерно – масштаб.
3. На задней стенке нарисуйте то, что будет стоять возле нее.
4. Таким же образом сделайте еще 1-2 эскиза, меняя точку.

Прием №4. Расставляем бытовую технику, которую выписали ранее

Так как ширина холодильника, мойки, варочной поверхности на 4 конфорки, духового шкафа, встроенной СВЧ в большинстве случаев составляет 60см, мы просто подписываем в получившихся «квадратиках» бытовую технику.

В случае если кухня соврем маленькая, то можно применить модули 45 на 45см для небольшой мойки, посудомоечной машины шириной 45см и варочной поверхности на 2-3 конфорки.

Разумеется, грамотно расставить всю технику с первого раза скорее всего не получится, поэтому лучше распечатать сразу несколько планировок для удобства.

Несколько простых советов:

• Прежде чем «установить» мойку, убедитесь в том, удобно ли вам будет мыть посуду. Не стоит ставить мойку в углу кухни, вплотную устанавливать ее с холодильником и варочной поверхностью. В идеале должны быть рабочие поверхности по обе стороны мойки. В этом случае нам гораздо проще будет положить слева продукты которые нужно помыть и складывать справа от мойки помытые.
• Посудомоечную машину лучше «установить» на одной прямой с мойкой. В случае если мы установим посудомоечную машину через угол, то пользоваться ее будет не очень удобно. В открытом положении мы перекроем себе доступ к мойке.
• Если кухня маленькая, то не стоит устанавливать духовой шкаф в мебельную «колонну», то есть на высоту 850мм от пола. В этом случае лучше установить ее под варочной поверхностью и отдать 60см для рабочей поверхности.

Выбор материалов

Материалы несущих модулей

Большая часть несущих элементов будет скрыта за фасадами и под столешницей. Самым дешевым и распространенным на сегодняшний день является древесно-стружечная плитка с ламинированным покрытием (ЛДСП). Она очень хорошо сочетается с любыми материалами фасадов. При этом имеется огромный выбор декоративных покрытий. Максимальная длина не может превышать 3,5 м. Такой длины вполне достаточно для изготовления любых модулей.

Толщина ЛДСП выбирается следующая:

• 16 мм — для боковых стенок и полок;
• 18 мм — для основания нижнего ряда тумб;
• 10 мм — для декоративных вставок.

Столешницы могут быть созданы из ЛДСП толщиной 24–32 мм. При достатке средств можно использовать более дорогие материалы: искусственный камень, акрил, стекло, природный камень. Существуют даже варианты укладывания декоративной плитки на поверхность ее функциональных зон.

Фасады и фурнитура

Лицом кухонного гарнитура являются фасады. Их основная функция — это эстетика. Самый распространенный материал фасада на сегодняшний день — это МДФ. Выполненные из экологически чистого материала, они покрываются различными декоративными пленками, которые формируют цвет и фактуру. Экономить на этом материале не стоит. Нет ничего страшного, если от всего бюджета его доля составит более половины общей суммы.

Если фасады выполняют декоративную функцию, то фурнитура в основном выполняет функциональную. Исключением являются ручки — они должны выглядеть красиво. Без функциональных элементов вся мебель будет просто набором пустых ящиков, в которых будет сложно найти нужную вещь.

Как нарисовать кухню

У каждого владельца квартиры наступает такой момент, когда требуется заново обустроить своё жилище. На первое место встаёт проблема планировки кухни с диваном. Возникает вопрос: как нарисовать эскиз и оформление кухни в доме?
Чтобы кухня стала удобной, её проект нужно разработать заранее. Можно эскиз выполнить простым карандашом на тетрадном листе, а можно воспользоваться персональным компьютером и сделать рисунок кухни онлайн. Таким образом можно учесть тонкости помещения и придать ему наибольшую функциональность.

Пример чертежа угловой кухни со всеми размерами и обозначениями

Рекомендации по разработке проекта кухни

Чтобы карандашом нарисовать планировку кухни 12 метров, требуется несколько шагов. Такая поэтапная работа позволит в проекте учесть малейшие нюансы кухонного помещения.

На первом этапе делается замер площади кухни. Измеряется длина стен, размер проёмов дверей и окон, а также длина плинтусов. От каждого из этих параметров зависит будущая расстановка мебели.

Затем, на следующем этапе, в выбранном масштабе создаётся черновая схема. В ней карандашом показываются все перечисленные предметы. Схема покажет наиболее точно местонахождение кухонной техники относительно стен.

Столешница из ДСП

В угловой кухне столешницы соединяются как минимум в одном месте. Для этого предусмотрены соединительные планки, повторяющие форму сопрягаемых поверхностей. Довольно удобно, за исключением того, что снизу необходимо сделать выборку для установки стягивающей шпильки.

Специально интересовался – будет ли соединение надежным, если отказаться от установки стягивающего элемента. Я присоединял столешницу к подоконнику из такого же материала, и мой вопрос был адресован профессиональному мебельщику именно на счет этого участка.

Фактически, подоконник стоит намертво и не позволяет соединению расходиться. Тумба, на которой будет покоится стык, расположена таким образом, что позволяет вкрутить саморезы через тело своей крышки и в подоконник, и в присоединяемую столешницу. Я предполагал что этого вполне хватит, но ответ специалиста был категоричен: “однозначно, нет!” Это стоит учесть и не рисковать, тем более, что решение не такое уж и сложное.

Отпиливаем столешницу по длине и придаем, в случае необходимости, требуемую форму. Перьевое сверло, ножовка и стамеска помогут выполнить нужную выборку.

Теперь можно столешницу устанавливать на место. Очень бы хотелось эту процедуру выполнить только один раз, но так уж получается, что отсутствие должного опыта заставляет расплачиваться лишними манипуляциями. Мне пришлось снимать и ставить на место два раза, что в условиях небольшого помещения кухни не только неудобно, но и повышает риск повреждений.

Устанавливаем и подключаем варочную поверхность. Ничего сложного, все достаточно четко описано в прилагаемой инструкции. У варочной фирмы Gorenie, есть два способа крепления устройства к столешнице: мини кронштейны с фиксацией саморезами и клинья. Мне достались клинья, которые на мой взгляд надо назвать “без права на ошибку”, так как при установке поверхность вдавливается до упора. Обратно ее уже не вынуть – клинья работают по принципу рыболовного крючка.

Место соединения столешницы с подоконником стало выглядеть так:

Изготовление углового шкафа

Чтобы его сделать своими руками, достаточно иметь необходимый материал и стандартный набор инструментов:

• листы ПВХ, которые пойдут на оформление фасада;
• материал для сборки короба (МДФ, ДСП, ЛДСП или древесина);
• евровинты, подходящего размера (обычно 40/4,5 и 50/7 мм);
• дрель с необходимыми сверлами. Для работ по дереву, используются диаметры 4,5, 7, 8;
• электролобзик;
• уровень;
• саморезы;
• подвесы;
• рулетка;
• шестигранный ключ;
• герметик;
• шканты;
• стяжка для мебели (конфирмат);
• мелкая фурнитура (петли, ручки).

Прежде чем закупать необходимый материал, необходимо составить чертеж будущей модели. Можно выбрать наиболее подходящую схему, главное, чтобы ее можно было подогнать под нужные размеры тумбы и ее составляющих.

Подготовка к сборке

В первую очередь, необходимо подготовить основу для будущего блока. Его выпиливают строго по нанесенной разметке (при помощи электролобзика) из цельного листа выбранного материала.

Процесс выпиливания изделия из листа древесины

Не всегда удается сделать качественный срез в домашних условиях. В целях упрощения изготовления заготовок, можно обратиться в фирму, оказывающую плотницкие услуги, которая выпилит необходимые детали из предоставленного материала, соответствующие чертежу. А также, сделает торцевание элементов короба.

Проще всего, в домашних условиях, собрать короб, в основании которого идет прямоугольное дно. Таким образом можно избежать перекоса углов, и вытекающих из этого неприятностей. Однако, такая конструкция не всегда уместна.

Интересно! Если необходим именно пятигранный модуль, лучше собрать его из двух прямоугольных блоков.

Чертеж изделия с указанием габаритов

Готовая тумба

Процесс сборки тумбы

Последовательность:

1. Чтобы предварительно закрепить каркас и укрепить конструкцию, нужно проделать углубления под шканты. Перед тем, как фиксировать шканты в отверстия, необходимо нанести на них клей.
2. Деталь, с уже закрепленными шкантами, соединяется с отверстиями смежного элемента. Чопики должны плотно войти в углубления. Возможно, для этого придётся приложить определенные усилия.

Процесс соединения деталей

Крепление дна

Крепление боковых граней

Установка основы под столешницу

1. Перед тем, как смонтировать тумбу, нужно проверить (с помощью уровня), насколько ровно располагаются сегменты конструкции.
2. Посредством ключа-шестигранника, в шканты закручиваются стяжки.
3. На этом этапе, конструкцию снабжают ножками (если они предусмотрены чертежом).

Установка Т-образной ножки

1. На торцах модуля, делаются отверстия, в которые будут входить крепежи под дверцы. Для этого, понадобятся саморезы.

Крепление окантовки, на которую будут крепиться дверцы.

Процесс установки окантовки, при помощи саморезов

1. Если в конструкции шкафа присутствуют выдвижные ящики, то необходимо зафиксировать рельсы, по которым они будут выезжать. Рельсы крепятся к внутренним боковым панелям тумбы.

Вместо ящиков, устанавливаются вращающиеся платформы

Готовый результат установки

1. Изнаночный проем покрывают листом ДСП, который будет служить задней стенкой.

Принцип действия не меняется, если изготавливается настенный блок. Разница лишь в том, что на задние торцы навесного модуля крепится фурнитура, при помощи которой его фиксируют на стене. Использование регулируемых подвесов позволит легко выставить шкаф по уровню.

Когда изготавливаемый блок размещен в гарнитуре, необходимо подготовить столешницу и навесить дверцы:

Дверцы устанавливают на крепления крестообразной формы, которые были зафиксированы на боковых стенках модуля. После того, как дверцы установлены, нужно затянуть болты.

Установка дверц

В случае, если между дверей имеется перекос, необходимо отрегулировать их уровень посредством затягивания или ослабления болтов.

Монтаж мебели

Этому этапу работ предшествует завершение ремонта на кухне, если он проводился. Затем производится монтаж гарнитура. Первыми устанавливают нижний ряд шкафов. Если планировка кухни Г-образная, то сначала займитесь угловой тумбой, к которой будут присоединены остальные при помощи стяжек в 5 мм. Потом только монтируются верхние шкафы.

Нижний ряд

Инструкция:

• Установите крайний шкаф при линейной планировке или угловой – при Г-образной;Поставьте остальные коробки строго по горизонтали (будут удобны регулируемые ножки);
• Прикрепите шкафы друг к другу при помощи стяжек;Уложите сверху столешницу. Закрепите ее с помощью саморезов, контролируя горизонталь;
• Вырежьте отверстия для мойки и плиты, заранее сделав разметку. Для этого засверлите углы и завершите работу электролобзиком, не заступая за линии;
• Вставьте плиту и мойку, подсоединив их к коммуникациям.

Если вы не используете встраиваемую технику, то между столешницей и плитой прикрепите накладки из алюминия. Они защитят поверхность буфета от чрезмерного нагревания.

Верхний ряд

Инструкция:

• Отступите от нижнего ряда 650 мм или более, затем дополнительно отмерьте вверх высоту шкафчика и отнимите 5-7 мм. На этом уровне укрепите монтажную шину;
• Затем столько же отступите от верхнего края шкафа, чтобы установить кухонный навес;
• Оденьте на шину ящик;
• Отрегулируйте с помощью навеса положение коробки в трех плоскостях.

Если по стене проходят трубы, то выпилите в нужных местах отверстия для них. Следите, чтобы верхний ряд гарнитуры был выровнен по горизонтали и вертикали. После монтажа всех шкафов установите вытяжку над плитой. Высота ее должна быть удобной для того, чтобы готовить еду.

Смотрите видео-урок по изготовлению мебели для кухни:

Как сделать чертёж кухни

После того как были учтены все нюансы, разработан дизайн и подобран цвет помещения, решён вопрос с расположением углового гарнитура, необходимо выполнить все замеры и выполнить чертёж кухни. Для этого нужно определить, что будет входить в кухонный гарнитур. Для углового варианта понадобятся угловая мойка, тумба, верхние секции и свободные ниши. В таких нишах могут располагаться стиральная машина, посудомойка, холодильник или плита.

Сборка кухонного гарнитура может быть вполне успешной, даже если на руках только самая простая схема, сделанная на тетрадном листе. Однако чтобы получить более качественный результат, лучше сделать точный чертёж кухни. Для этого можно воспользоваться очень известной компьютерной программой PRO 100.

Разработка дизайна и чертежа кухни в программе PRO 100

При составлении чертежа нужно не забыть о газовой трубе, отметить месторасположение её врезки. Кроме того, необходимо указать, где будет проходить подвод труб для вытяжки.

Чертёж всегда должен иметь максимальные подробности, по которым составляется схема раскроя материала. Её невозможно сделать, не имея списка сборочных деталей, соответствующих каждому мебельному модулю.
