Установка пластиковых окон своими руками пошагово с фото

ГОСТ как залог длительной эксплуатации окон

Помимо тех или иных требований к установке окон, ГОСТ также предусматривает специальные схемы монтажа пластиковых окон для стен того или иного типа. Благодаря таким схемам изделие можно ставить без боязни, что потом возникнуть определенные проблемы и окна не испортятся при монтаже.

Это касается установки как своими руками, так и руками специалистов.

Если вы не рискуете самостоятельно осуществлять монтаж, то следует обращаться в проверенную компанию, которая занимается качественной установкой оконных конструкций. Ведь правильная установка – залог длительного срока эксплуатации и полное отсутствие дефектов на конструкции.

Немало компаний, дабы снизить себестоимость работ, устанавливают конструкции по упрощенному методу, декларируют установку по ГОСТу, но на самом деле, делают все как можно быстрее. Как же проверить, что специалисты установили конструкцию так, как того требует ГОСТ, давайте узнаем, какие существуют критерии проверки:

• уплотнительная лента в виде поролона с пропиткой для плотного прилегания рамы к стене должны быть нанесены по всему периметру проема. Также она должна быть дополнительно оснащена гидроизоляцией на основе бутилкаучука. Нельзя, чтобы проем был лишь запенен монтажной пеной – это не соответствует стандартным требованиям и может нарушить герметичность конструкции;
• штукатурка откосов не предусмотрена стандартами при установке пластиковых профилей. А вот штукатурка с паропроницающим свойством в нем имеет место быть, но многие специалисты о ней забывают;
• если зимой образовываются подтеки воды – значит, монтаж был осуществлен неправильно, без применения слоя пароизоляции, который закрывает монтажный зазор в помещении. Из-за температурной разницы снаружи и внутри помещения может образоваться конденсат и проникнуть между рамой и стеной, образовывая маленькие лужицы. К слову, установка изоляционных материалов за дополнительную плату – это тоже нарушение условий монтажа по ГОСТу, они подразумеваются по умолчанию;
• если окно закрывается и открывается очень трудно, значит, при установке конструкция была перекошена, изготовлена в неправильном размере или же была применена некачественная фурнитура. Это значительно сокращает срок эксплуатации конструкции;
• если рама закрыта плотно, но при этом сквозит, значит, установка неправильная. Стыки были сделаны на скорую руку и про изоляцию никто не позаботился.

Стоит отметить, что если потребитель доказал, что конструкция работает некачественно и является потенциальной опасной по причине плохой работы специалистов, которые при установке не соблюдали ГОСТ, то поставщик услуги по монтажу может понести соответствующую ответственность в виде материальной компенсации или других видов наказаний.

Желательно, еще на этапе установке, следить за соблюдением специалистами следующих требований:

• в зависимости от помещения следует правильно определять теплопередачу, звукоизоляцию и светопропускание и рекомендовать покупателю максимально подходящий под данные параметры профиль;
• при монтаже не должны присутствовать пустоты;
• шов следует формировать в три слоя, изнутри он должен быть максимально плотным, наружный – защищенный от внешних факторов, средний – содержать в себе утеплительный материал;
• для нормального крепления конструкции следует учитывать линейные расширения металлопластика при нагревании, учтите при этом, что цветной пластик будет нагреваться сильнее.

Но даже если установка была выполнена профессионалами при соблюдении всех стандартных требований, это не может гарантировать максимальной срок эксплуатации оконной конструкции, если вы не будете правильно за ней ухаживать. Если не оснащать ее вовремя уплотнительными элементами, неправильно использовать, неумело подходить к вопросу ремонту и замене фурнитуры, то окно долго не прослужит, также придется в итоге вызывать мастера и тратить огромные деньги на ремонт.

Поэтому, если желаете, чтобы ваши окна служили вам долго, пользуйтесь ими аккуратно, и при серьезных проблемах вызывайте мастера, а не пытайтесь решить их самостоятельно при отсутствии соответствующих навыков.

Примеры монтажа пластиковых окон

Технологическая карта монтажа ПВХ-окна

«Технологическая карта монтажа ПВХ-окна» предназначена для разработки проектов. Используется карта для организации работ по установке оконных рам на объекте. Это необходимый документ, используемый в «технологии монтажа окон ПВХ по ГОСТу». В технологической карте содержатся технологические процессы по монтажу и примеры заполнения нужных таблиц. Документ состоит из 7 разделов:

• общие данные по области применения
• технологический процесс и организация работ
• требуемое качество итоговых работ
• калькуляция расходов
• график проводимых работ
• используемые ресурсы
• правила техники безопасности

До начала работ на объект завозятся материалы, инвентарь, приспособления и инструменты. Все окна антисептированы производителем и готовы к установке. Получив технологическую карту, монтажники сразу приступают к установке профиля. Работы выполняются согласно регламенту технологической карты, а она составлена на основании соответствующих ГОСТов. Без технологической карты крупные монтажные работы не начинаются.

Устройство узлов примыкания оконных блоков

Выбор конструктивного решения узлов примыкания оконного (дверного) блока к проему наружной стены осуществляется на стадии разработки архитектурно-конструкторских решений с учетом действующих нагрузок и подтверждается соответствующими расчетами (п.5.1.3 ГОСТ 30971-2012).

Примеры конструктивных решений узлов примыкания оконных блоков к стеновым проемам приведены в приложении В ГОСТ 30971-2012 и приложении А ГОСТ Р 52749-2007 (при применении ПСУЛ — изоляционных саморасширяющихся паропроницаемых лент).

Выделим наиболее распространенные узлы примыкания оконных блоков:

Рисунок В.1 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением ленты ПСУЛ без отделки внутреннего откоса. 1 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 2 — пенный утеплитель; 3 — анкерная пластина; 4 — пароизоляционный герметикРисунок В.2а ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением паропроницаемого герметика с отделкой внутреннего откоса штукатурным раствором. 1 — паропроницаемый герметик; 2 — рамный дюбель; 3 — декоративная заглушка; 4 — герметик; 5 — пенный утеплитель; 6 — пароизоляционный герметик; 7 — штукатурный раствор.Рисунок В.4 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением герметиков и отделкой внутреннего откоса влагостойким гипсокартонным листом. 1 — паропроницаемый герметик; 2 — пенный утеплитель; 3 — рамный дюбель; 4 — паронепроницаемый герметик или пароизоляционная лента; 5 — уголок из ПВХ; 6 — полиэтиленовая пленка; 7 — гипсокартонный лист с окраской; 8 — уголок из ПВХРисунок В.5 ГОСТ 30971-2012 — Узел нижнего примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением пароизоляционной ленты. 2 — шумогасящая подкладка; 3 — пенный утеплитель; 4 — опорная колодка; 5 — уголок из ПВХ; 6 — паронепроницаемый герметик или пароизоляционная лента; 7 — опорный брусок; 8 — подоконник из ПВХ; 9 — штукатурный растворРисунок А.3 ГОСТ Р 52749-2007 — Узел бокового примыкания оконного блока к проему с четвертью слоистой стены из кирпича с эффективным утеплителем и отделкой внутреннего откоса штукатурным раствором. 1 — пенный утеплитель; 2 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 3 — гибкая анкерная пластина; 4 — герметик; 5 — пароизоляционная лента; 6 — штукатурный слой внутреннего откоса (с фаской для слоя герметика); 7 — армирующая сетка; 8 — дюбель со стопорным шурупомРисунок А.4 ГОСТ Р 52749-2007 — Узел нижнего примыкания оконного блока, подоконника и слива к проему слоистой стены с эффективным утеплителем. 1 — подоконная доска; 2 — пенный утеплитель; 3 — пароизоляционная лента; 4 — гибкая анкерная пластина; 5 — опорная колодка под подоконную доску; 6 — штукатурный раствор; 7 — дюбель со стопорным шурупом; 8 — вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла); 9 — водоизоляционная паропроницаемая лента; 10 — шумопоглощающая прокладка; 11 — слив; 12 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 13 — тонкий слой герметика

Этап 4. Демонтажные работы

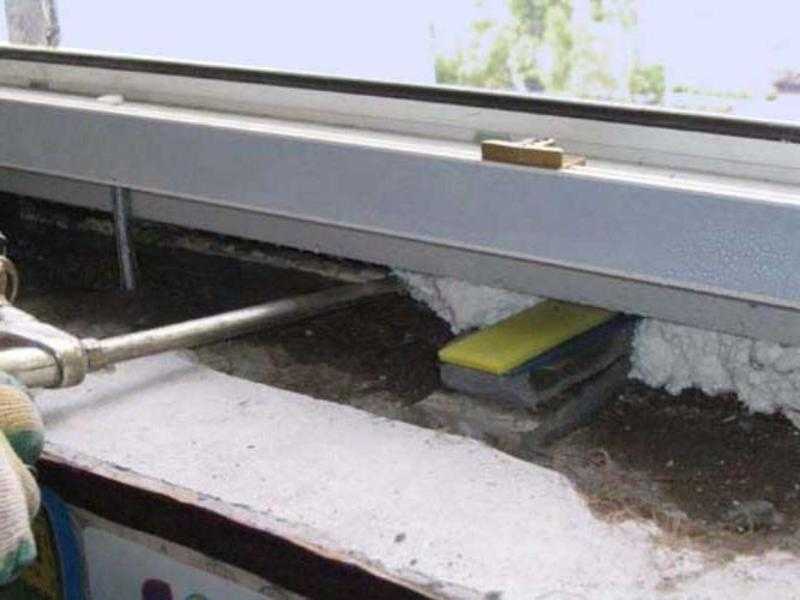

Эту процедуру рекомендуется проводить непосредственно перед монтажом нового окна. Старые в большинстве случаев выбрасываются, поэтому конструкцию можно вырвать вместе с креплением, а при необходимости распиливать раму.

Удаление старого окнаДемонтаж окна

Шаг 1. Вначале удаляется уплотнитель и термоизоляция.

Шаг 2. Далее с откосов счищается штукатурка. Для этого лучше использовать перфоратор с соответствующей насадкой (ее называют «лопатой»).

Шаг 3. Снимается подоконник, счищается цементный слой под ним.

Шаг 4. Прилегающие поверхности обрабатываются грунтовочным материалом (к слову, многие монтажники забывают об этом). В случае деревянного проема по периметру укладывается слой гидроизоляционного материала.

Окно демонтированоСтарое окно

Герметизация ПВХ-окон

Заделка пеной монтажного шва при установке пластиковых окон

Технологические особенности запенивания написаны на баллоне с монтажной пеной. Каждый мастер может убедиться в этом самостоятельно, ознакомившись с подробной инструкцией, указанной на баллоне. Процесс полимеризации пены катализируется при повышенной влажности. Именно поэтому прежде чем начинать процесс герметизации, необходимо смочить места обычной водой. При отсутствии влаги полимеризация будет недостаточно качественной.

После того, как пена застынет, её необходимо аккуратно срезать с помощью обычного канцелярского ножа. Делайте это аккуратно, чтобы не повредить металлопластиковые окна.

Что делать, если рамы были установлены неправильно?

Если в процессе выполнения монтажных работ были замечены ошибки они могут быть исправлены до того как оконный блок будет закреплен капитально. Если такие ошибки будут обнаружены во время эксплуатации, например, при конденсации влаги на окне и откосах, продувании блока или разгерметизации стеклопакета, нужно выявить причину нарушения.

Если окно не на гарантийном обслуживании и монтаж владелец выполнял самостоятельно, то в этом случае обследование и исправления ошибок можно выполнять как самостоятельно, так и с привлечением монтажной специализированной организации.

Если же ПВХ-окно на гарантии, то к обследованию и устранению ошибок необходимо привлекать, только ту организацию, которая выполняла установку конструкции.

Самостоятельно

К сожалению, но большинство ошибок можно исправить только радикальным методом с демонтажем и новой установкой окна.

Перечень работ по исправлению дефектов ПВХ-окна, которые можно выполнить без снятия рамы:

• повторная герметизация монтажного шва;
• отделка наружных откосов;
• герметизация отлива;
• повторная установка подоконника;
• герметизация стеклопакета;
• настройка фурнитуры.

Приглашенными специалистами

Если в течение гарантийного срока будет обнаружена неудовлетворительная работа ПВХ-окна, следует немедленно пригласить представителей компании для устранения дефектов.

Процедура гарантийного обслуживания и порядок заявки обычно прописывается условиями договора, но если таких разделов в договоре нет, а заказчик своевременно не обратил на это внимание, то разрешение спора ведется по законодательным нормам в части защиты прав потребителя. Образец претензии:

Образец претензии:

Вначале заказчик предъявляет письменную претензию организации исполнителю, заказным письмом по почте с уведомлением. Солидные фирмы, как правило, немедленно высылают своего представителя на место, который выполняет диагностику технического состояния ПВХ-окна, условий его эксплуатации и принимает решение о проведении ремонта или замене старого блока на новый.

Если добровольно организация отказывается исправить недостатки или заменить окно, спор может быть разрешен в судебном порядке с компенсацией заказчику всех материальных и моральных потерь.

Насколько должен выступать от стены?

Подоконная доска должна выступать от стены на 5-7 см. Ширина выступа подбирается таким образом, чтобы его край находился над центральной частью радиатора. Больший выступ перекрывает доступ тепла от батареи, препятствуя циркуляции теплового воздуха.

Может ли быть без выступа?

Установка подоконной плиты без выступа вполне возможна, исходя из пожеланий заказчика или из особенностей планировки помещения. Но использовать выступающий подоконник намного рациональней по нескольким причинам.

1. Тепло от радиатора не должно поступать к окну напрямую, иначе велика вероятность возникновения конденсата, что приведёт к порче конструкции.
2. Стена под подоконником надёжно защищена от механических повреждений и случайного попадания влаги.

Конструкция пластиковых окон

Чтобы нормально разобраться в процессе установки, необходимо иметь представление о конструкции окон. Начнем с материалов и названий. Пластиковые окна изготавливают из поливинилхлорида, который сокращенно называют ПВХ. Отсюда второе название — окна ПВХ.

Главный элемент любого окна — рама. Для пластиковых окон раму делают из специального многокамерного профиля. Он разделен перегородками на некоторое количество ячеек — камер. Чем больше этих ячеек, тем теплее будет окно. Когда говорят о том, сколько камер будет в пластиковом окне, имеют количество ячеек в профиле.

Окна одного производителя с разным количеством камер в профиле

В середине конструкции, в самой большой камере, видна вставка синего цвета. Это армирующий элемент повышенной жесткости. Он придает профилю требуемую прочность. В пластиковых окнах эта вставка из пластика, в металлопластиковых — из металла (обчно — из алюминия). Вот и вся между ними разница.

Строение металлопластикового окна

Есть еще разделение профилей на классы: эконом, стандарт и премиум. Оптимальный выбор, если вам нужна нормальные окна, — класс стандарт. В классе эконом слишком тонкие перегородки и они промерзать начинают практически с момента установки. Премиум имеет высокую цену за счет опций, которые, по сути, не нужны.

Если вы хотите иметь лучший профиль для пластиковых окон, берите класс стандарт любого завода. Особой разницы между изделиями разных фирм нет. Они давно стандартизированы и все рассказы менеджеров о преимуществах — это сказки. Если они изготовлены на заводском оборудовании, разницы между ними нет: все заводские профили давно стандартизированы.

Профили для окон в стандартном варианте имеют белый цвет, но могут быть и коричневыми — под цвет любого дерева, и даже розовыми — под заказ. Окна из цветного профиля дороже, чем аналогичные белые.

Строение окна

Чтобы понимать о чем идет речь в описании процесса монтажа, необходимо знать, как называется каждая составляющая конструкции.

Из чего состоит пластиковое окно

Оно состоит из:

Рамы. Это основа окна. Если окно состоит из нескольких частей, рама разделяется на части импостом — вертикальной составляющей. Если окно из двух частей, импост один, Если из трех — два и т.д. Открывающаяся часть окна называется створкой, неподвижная — глухарем. В них вставляется стеклопакет — два, три или больше стекол, герметично скрепленных между собой. Между стеклами проложена фольгированная лента, обеспечивающая герметичность. Есть стеклопакеты со специальными свойствами: с армированным стеклом, тонированным и энергоэффективным, которое по уверениям производителей уменьшает потери тепла через окна. Есть еще стеклопакеты, между стеклами которых закачивается инертный газ. Он тоже уменьшает потери тепла. Стеклопакеты прижимаются к раме шапиком — тонкой пластиковой планкой. Герметичность соединения обеспечивается резиновым уплотнителем (он обычно черного цвета). На створках устанавливается запорная фурнитура. Это определенный набор механизмов, которые обеспечивают открывание и запирание. Они могут быть разными, так как обеспечивают разный функционал: открывание, открывание с проветриванием, открывание + проветривание + микропроветривание. Для обеспечения герметичности на всех частях — раме, импосте и створках — устанавливаются резиновые  уплотнители.

Внизу на наружной стороне рамы (той, которая обращена на улицу) есть дренажные отверстия, которые закрыты специальными колпачками. Через них выводится на улицу конденсат, образующийся внутри из-за разницы температур на улице и в помещении.

Дренажные отверстия

Еще окно имеет отлив — доска снаружи, отводящая осадки и подоконник внутри. Боковые и верхние части со стороны улицы и помещения заделываются откосами. Их тоже можно поставить из пластика или сделать по другой технологии.

Как отрегулировать окно ПВХ читайте тут.

Монтаж окна в проёме

После всех подготовительных работ, установите раму в оконный проём:

Закрепите раму в проёме с помощью клиньев.Проверьте правильное горизонтальное и вертикальное положение рамы уровнем.Выставив раму в правильном положении, через отверстия в анкерных планках, отметьте места под дюбель-шурупы.Просверлив перфоратором отверстия, закрепите раму в оконном проёме на анкерных лентах.С помощью кисточки и грунтовочного состава, обработайте места приклеивания пароизоляционных лент и ПСУЛ.Заполните пространство между рамой и оконным проёмом монтажной пеной с низким коэффициентом расширения.После высыхания пены, обрежьте её излишки.Приклейте ПСУЛ и пароизоляционную ленту к оконному проёму.

Этап 7. Сборка окна

Сборка окнаУстановка пластиковых окон

После крепления анкеров стеклопакет вставляется обратно.

Шаг 1. Стекло вставляется и фиксируется штапиками (последние должны защелкнуться, для чего можно слегка пристучать их резиновым молотком).

Шаг 2. Створки открываются, проверяется плотность их прилегания. В открытом положении произвольное открывание/закрывание створки не может случиться, если окно установлено ровно.

Шаг 3. По бокам заделывается монтажный шов. Полиуретановая пена обеспечит качественную гидроизоляцию и предотвратит запотевание стекла. До и после заделки швы обрызгиваются водой для улучшения полимеризации.

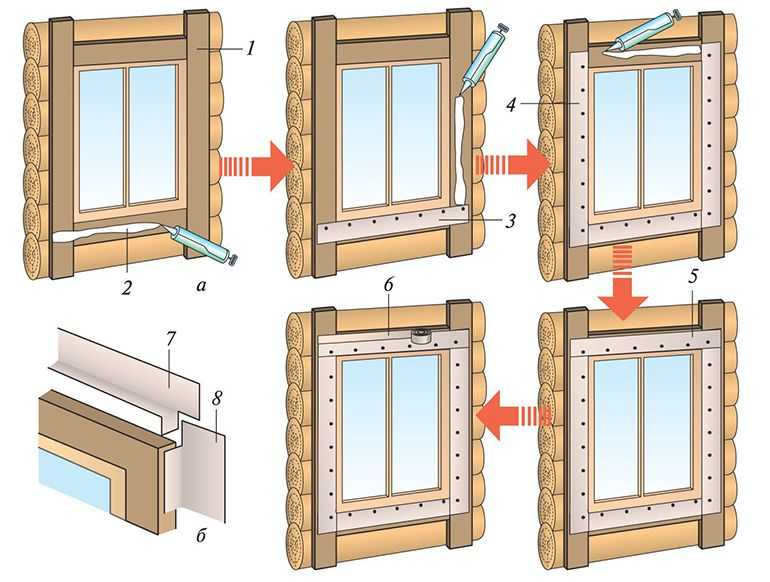

Шаг 4. Периметр окна проклеивается специальной пароизоляционной лентой, причем снизу используется материал с фольгированной поверхностью.

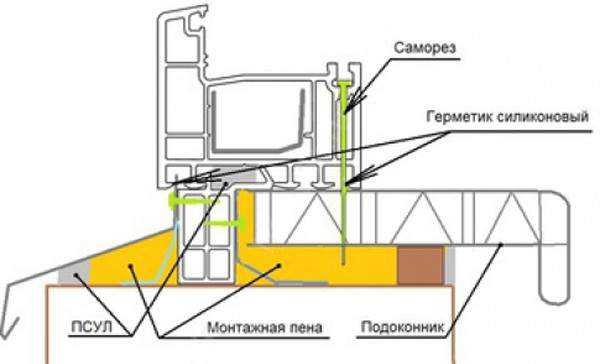

Этап 8. Монтаж подоконника

Установка подоконника

Шаг 1. Подоконник подрезается таким образом, чтобы он вошел в проем и в то же время уперся в подкладочный профиль. Остается небольшой зазор (порядка 1 см) для температурного расширения. В дальнейшем зазор скрывается пластиковыми откосами.

Шаг 2. Под подоконник укладываются деревянные клинья. Его нужно уложить с небольшим наклоном в сторону комнаты, после чего приложить чем-то тяжелым на время, пока не засохнет пена. Дополнительно подоконник можно зафиксировать анкерными пластинами.

Окно установлено

Монтаж окон ПВХ по ГОСТ 52749-2007

Монтаж ПВХ-профиля осуществляется двумя способами: монтаж цельного окна или с разборкой. Согласно «инструкции ГОСТа на монтаж окон ПВХ», разборный метод всегда применяется при выполнении одного из условий:

• габариты профиля более 3 метров;
• проем на высоте более 2 метров от пола;
• окно устанавливается на 12 этаже или выше.

При последующей установке первой монтируется рама. Затем последовательно закрепляются остальные элементы. Последними устанавливаются откосы, а отлив подсоединяется к профилю.

Оконная система устанавливается предельно ровно. Отклонение по всем направлениям находится в пределах 3 мм. на весь профиль и 1,5 мм. на каждый метр. Чрезмерный наклон рамы противоречит требованиям безопасности, поэтому данное требование «ГОСТа на установку пластиковых окон» является обязательным.

По ГОСТу 52749-2007 необходимо использовать трехслойный монтажный шов. Шов короче профиля примерно на 30-35 см. Это обеспечивает гидроизоляцию, предотвратив тепловое расширение. Ширину шва нельзя превышать, поскольку это отрицательно скажется на прочности креплений. После укладки шва на раму устанавливается фурнитура, закрепляются наружные отливы.

Установка: пошаговая инструкция

Чтобы процесс прошёл быстро, без проблем, необходимо подготовить инструменты:

• строительную рулетку;
• карандаш;
• нож;
• лобзик;
• шестигранники;
• силикон и пистолет для него;
• перфоратор;
• пена для монтажа и пистолет для неё;
• водный уровень;
• шуруповёрт.

1. Демонтаж старого окна. Удаляются старые стекла, створки. Рама пилится в нескольких местах, аккуратно вынимается. Удаляется подоконник. Проём очищается от пыли, грязи. При работе лучше не использовать болгарку. Достаточно будет распилить нужные места ручной пилой.
2. Подготовка нового окна.
3. Нанесение разметки на оконную раму в местах крепления. Крепление проходит со всех 4 сторон рамы через каждые 70 см.
4. Крепление к раме соединительных деталей.
5. Подготовка углублений в проёме для соединительных элементов.
6. Выставление окна по уровню, крепление к проёму.
7. Закрепление отлива.
8. Регулировка фурнитуры (о причинах для замены фурнитуры читайте тут).
9. Заполнение пеной щелей между рамой и проёмом.
10. Установка подоконника.
11. Окончательная регулировка.

Этап 1. Замеры

В большинстве квартир встречаются проемы без четверти.

Если четверти нет, то рама будет установлена на анкеры, а пена закроется специальными нащельниками. Определить наличие четверти достаточно просто: если внутренняя и наружная ширина рамы разная, значит, четверть все же есть.

Как правильно замерить окна

Вначале определяется ширина проема (дистанция между откосами). Штукатурку рекомендуется удалить, чтобы результат был более точным. Далее измеряется высота (дистанция между откосом сверху и подоконником).

Для определения ширины окна от ширины проема отнимаются два монтажных зазора. Для определения высоты от высоты проема отнимаются те же два зазора плюс высота профиля для подставки.

Точные замеры проема гарантируют идеальное сочетание эстетического восприятия и удобства эксплуатации пластикового окна

Проверяется симметричность и прямолинейность проема, для чего используются монтажный уровень и отвес. Все дефекты и неровности обязательно указываются в чертеже.

Чтобы определить ширину водоотлива, к уже наличествующему отливу следует добавить 5 см для загиба. Также при этом учитывается ширина утеплителя и облицовки (при условии последующей отделки фасада).

Замеры окна

Размеры подоконника определяются следующим образом: к ширине проема додается размер вылета, от полученной цифры отнимается ширина рамы. Касаемо вылета, то он должен на треть перекрывать отопительный радиатор.

Виды установок окон из ПВХ согласно ГОСТу

По способам установка окон из ПВХ подразделяется:

• монтаж с разборкой оконной конструкции;
• безразборочный монтаж ПВХ-окон.

Теперь рассмотрим каждый из этих способов более детально.

Как установить пластиковое окно с разборкой

Согласно требованиям ГОСТ, разборка окна при его установке практикуется тогда, когда окно имеет крупные габариты или устанавливается на высоте. Способ отличается тем, что конструкции придается повышенная прочность в местах креплений стен и рам. Окно разбирается так:

• убираются стеклопакеты, створки и штапики, а раму крепят к стене. Чем она больше, тем длиннее должны быть анкеры, а расстояние между ними должно быть меньше и составлять порядка полуметра;
• после того, как раму прикрепили, нужно прикрепить те элементы, которые были ранее сняты. Когда они вновь устанавливаются по местам, крепятся откосы и отлив, который нужно присоединить к подставочному профилю.

Метод монтажа окон без разборки

Данный способ установки походит для окон не выше 2 метров в высоту для зданий максимум в 12 этажей. Окно из ПВХ разбирать будет не нужно, поэтому рисков неправильного монтажа, в отличие от предыдущего способа, тут будет меньше.

Установка такого типа включает в себя такие этапы:

• если нужно – демонтируется старое окно;
• установите блок из ПВХ-окна на специальные бруски и выровняйте конструкцию уровнем;
• зафиксируйте профиль в стеновом проеме;
• закрепите блок при помощи специальных элементов крепления, которые тоже должны подбираться согласно ГОСТу;
• создайте внутренний монтажный шов для защиты конструкции от лишней влаги;
• запеньте этот шов и закройте эластичной лентой;
• прикрутите стартовый профиль для откосов;
• вырежьте откосы согласно требуемым параметра и установите их на профиль.
• Вот работа по монтажу пластикового окна согласно ГОСТ окончена.
