Истоки проблемы
Еще со школьного курса физики все мы усвоили правило, что при охлаждении тела сужаются, а при нагревании – расширяются. Это также относится и к воде в ее привычном жидком состоянии.
Относительное изменение объема тела, происходящее в результате изменения его температуры на 1 К при постоянном давлении обозначается коэффициентом объемного теплового расширения β. Он рассчитывается по формуле:
где V – объем жидкости; ∂V – изменение объема жидкости; ∂T – разность температур.
Вода, в зависимости от ее температуры, имеет различный коэффициент объемного расширения (табл.). При этом, чем выше температура, тем, соответственно, выше и данный показатель.
Таблица. Коэффициент объемного теплового расширения воды в зависимости от ее температуры
Это объясняется, в частности, тем, что c повышением температуры воды, уменьшается ее плотность. Так, при температуре воды 0°С ее плотность ρ0 составляет 0,9998 кг/дм3, а при 100°С – уже 0,9583 кг/дм3. Так как удельный объем воды обратно пропорционален плотности, то колебания объема воды составит:
Δv = 1/ρ100 — 1/ρ0 = 1,0435 — 1,0002 = 0,0433.
Таким образом, при нагреве от 0 до 100 °С вода увеличивает свой объем по сравнению с первоначальным на 4,33%.
В реальных условиях, конечно, перепад температур не такой значительный, однако даже дополнительные 1–2% в замкнутой системе, которую представляет собой система ГВС с водонагревателем, могут стать фатальными для элементов гидравлической системы и водонагревателя, прежде всего.
Изменение давления при температурном расширении без учета деформации элементов системы можно рассчитать по формуле:
Δp = βt Δt/βv,
где βt – коэффициент температурного расширения воды 1°/С; Δt – изменение температуры воды, °С; βv – коэффициент объемного сжатия воды, 1/Па.
Расчеты показывают, что в жесткой замкнутой системе изменение давления составляет порядка 3 бар/°С. Данное повышение несколько компенсируется расширением элементов системы, в частности, труб. В стальных трубопроводах, с учетом их деформации повышение давления составит в среднем 2,2 бар/°С. При использовании полимерных и металлополимерных труб – 1,2 бар/°С.
Проиллюстрируем изменение давления на примере показаний манометра (рис. 1), установленного после регулятора давления, при различных режимах работы водонагревателя, в обвязке которого отсутствует обратный клапан или расширительный бак. При этом регулятор поддерживает постоянное давление только в том случае, когда не происходит нагрев воды. Давление в системе холодного водоснабжения до регулятора составляет 7,0 бар. Установленное давление воды на регуляторе – 3,3 бар.
Рис. 1. Показания манометра в обвязке водонагревателя:а) давление при включенном нагреве воды; б) давление при разборе воды; в) давление при отсутствии разбора и выключенном нагреве воды
Таким образом, чтобы избежать критического повышения давления, в зависимости от ситуации, необходимо использовать в обвязке водонагревателя предохранительный клапан, регулятор давления, обратный клапан или расширительный бак. Рассмотрим кратко основы работы и применения этих устройств.
Как работает водонагреватель косвенного нагрева?
Бойлер косвенного нагрева выглядит вот так в разрезе.
Он состоит из накопительного бака, который утеплен и препятствует отдаче тепла в окружающую среду. Теплообменник — змеевик (как правило медный) через который циркулирует теплоноситель системы отопления. Вход холодной воды. Выход горячей воды (может быть несколько на разных уровнях для возможности создания системы циркуляции ГВС). Датчик регулировки температуры. Также возможно комплектация бойлера анодом, термометром, встроенным электрическим догревателем.
Когда бойлер косвенного нагрева горячий
Теплоноситель от котла циркулирует на систему отопления (радиаторы и теплые полы). Система автоматики перекрывает контур нагрева бойлера, и вся мощность уходит на обогрев дома. Если есть циркуляция ГВС, то она работает в штатном режиме и постоянно обновляет горячую воду на этажах и в полотенцесушителях.
Когда бойлер косвенного нагрева холодный
При остывании накопительного водонагревателя косвенного нагрева датчик температуры включает (насос циркуляции, трехходовой клапан или др. автоматику). Весь теплоноситель начинает циркулировать (по крайней мере так должно быть при правильном монтаже системы) через теплообменник бойлера.
При этом котел из обычного режима переходит в режим повышенной температуры 70 – 80 гр. (необходимо, чтобы котел поддерживал такую функцию). Если такого не произойдет и котел останется в режиме 40 гр. то очень скоро вы замерзните т.к. котел не нагреет бойлер до нужной температуры и будет постоянно циркулировать через него. Автоматика не переключится обратно на отопление.
При нагреве бойлера с имеющейся системой рециркуляции ГВС автоматика должна также отключится, чтобы, нагрев воды осуществился как можно быстрее.
Если все смонтировано правильно, то водонагреватель вскоре нагреется. Сработает термореле и котел продолжит обогревать дом. Включится система рециркуляции и т.д.
Летний режим накопительного водонагревателя косвенного нагрева.
В летний сезон, когда отопление дома не требуется. На котле — если он настенный, выключаем нагрев радиаторов до минимального значения. При включении бойлера котел включится только на его нагрев.
У напольных котлов есть функция «Лето». Принцип тот же самый.
Принцип установки
Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.
В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла
Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения
Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.
Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.
Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.
Подготовка бака для сборки водонагревателя
Для изготовления бойлера косвенного типа можно использовать новый или старый газовый баллон. Эта ёмкость изготовлена из толстой нержавеющей стали толщиной 3–4 мм и прекрасно подходит для работы с горячей водой.
Перед сборкой обогревательной конструкции потребуется тщательно подготовить баллон. Для этого изделие разрезается пополам при помощи болгарки. Внутренняя поверхность ёмкости зачищается при помощи углошлифовальной машинки с соответствующей насадкой.
Перед сборкой бойлера баллон необходимо вскрыть и почистить внутреннюю поверхность
После этого внутренняя часть баллона моется, сушится и покрывается нитро-грунтовой краской. Данные работы следует проводить в обязательном порядке, иначе после ввода бойлера в эксплуатацию нагреваемая вода будет пахнуть газом.
При использовании резервуара из других металлических ёмкостей подготовка проводится по аналогичной схеме.
Объем бойлера
Ранее было сказано, что объем ничем не ограничен. На самом деле объем определяется потребностью жильцов дома в нагретой воде. Для одного человека в среднем требуется от 70 до 90 литров жидкости каждый день. Исходя из этого, семье из 4 членов вполне хватит бака на 200 литров.
В качестве основания бака подойдет любой контейнер из термостойкого материала, имеющего устойчивость к воздействию коррозии. К этим материал относятся:
- алюминий;
- нержавеющая сталь;
- пластик.
На вводе и выводе теплоносителя в змеевик бака монтируются шаровые краны.
Длина и диаметр змеевика зависит от:
- скорости потока горячей жидкости;
- объема бака;
- уровня нагрева теплоносителя;
- материала трубы.
На обогрев 10 литров воды из бойлера змеевик затрачивает 1.5 кВт тепловой энергии. Следственно можно высчитать примерную мощность простейшими математическими манипуляциями.
В большинстве случаев змеевики изготавливаются из трубок диаметром 8-20 мм. В качестве основного материала используется латунь. Сворачивают латунную трубку так, чтобы ни один виток не соприкасался с другими.
Вид латунной спирали для бака косвенного нагрева

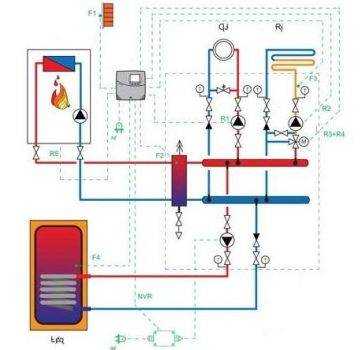

Схема подключения с гидрострелкой
Во многих современных квартирах и домах система отопления имеет довольно сложное строение – она включает в себя сразу несколько независимых контуров: для основных радиаторов, для бойлера, для теплого пола и др. Каждое из данных разветвлений должно снабжаться собственным рециркуляционным насосом. Вследствие такого сложного строения системы возникает необходимость строгого регулирования водопотоков между контурами и стабилизации разницы давления в них. Именно с данной целью используется гидравлическая стрелка, которая позволяет избежать сразу нескольких серьезных проблем:
- разбалансировка отопительной системы;
- деформация оборудования;
- сильный нагрев радиаторов отопления даже при неработающих насосах;
- гидроудары и, как результат, выход из строя отдельных элементов отопительных приборов.
Схема подключения с гидрострелкой
Обвязка с задействованием гидравлической стрелки обосновано считается самым сложным вариантом подсоединения бойлера косвенного нагрева, поэтому требует тщательного проектирования системы
Особое внимание при расчетах и монтаже должно уделяться расположению и работе регулирующих устройств, на которые возлагается задача нейтрализации перепадов давления в самостоятельных контурах
Совет. Для выравнивания давления водопотоков в разветвленной системе отопления лучше всего использовать балансировочные вентили – они наиболее надежные в своей категории устройств, но при этом понятны в использовании.
Перед вами три варианта – какой из них будет наиболее уместен конкретно в вашем жилище, зависит от: характера отопительной системы, мощности используемого оборудования и объемов затрат горячей воды. Но какую бы схему вы не выбрали, обязательно придерживайтесь правил ее подключения, иначе на максимальную эффективность оборудования можете не рассчитывать.
Пошаговая инструкция установки
Сразу же нужно осуществить замеры, и на стене карандашом отметить места, где будут установлены крепления
Помните о том, что данный аспект имеет весьма важное значение, поэтому, нужно несколько раз все хорошо замерить и перемерить, самое главное, чтобы бак был установлен ровно;
Следует просверлить отверстия и установить крепежи. Как правило, такие крепежи идут в комплекте с баком
Если в комплекте их не было, то нужно их приобретать отдельно. При этом, сразу же укажите продавцу, зачем вам нужны крепежи, чтобы купить достаточно выносливые и прочные элементы;
После установки стальных крюков – крепежей, нужно будет проверить, чтобы они не двигались. Только после этого производится процедура навешивания бака на крюки. С задней стороны бака располагается специализированная планка для крепления. Крюки должны быть расположены таким образом, чтобы была возможность надеть планку;
У бойлера есть два выхода. Синий выход формирует указание, что туда должна быть подведена холодная вода. Красный указывает на выход уже нагретой жидкости. Следует сразу же установить два перекрывающих крана на бойлер. На вход холодной воды нужно накрутить уплотнительную ленту, после чего установить сборной клапан. Далее осуществляется подключение к системе водоснабжения;
Присоединение к системе водоснабжения осуществляется при помощи специализированных труб. При этом, специалисты рекомендуют не использовать дешевые варианты, так как они не имеют нужных параметров выносливости;
Если в вашем помещении установлены полипропиленовые трубы, то в данном случае в любом удобном месте, вы сможете осуществить врезку. По сути, вы впаиваете в нужные места специализированные тройники, и подводите к ним трубы. Никаких особых сложностей данный процесс не имеет, самое главное, правильно и грамотно осуществить впайку труб, чтобы все стыки были герметически заделаны;
Если трубы установлены в стене, то особых сложностей также не возникнет, тем не менее, придется потратить определенное количество времени на все подготовительные работы. Нужно будет вскрыть трубы и осуществить врезку стандартным образом. Осуществляется вывод патрубков, после чего, вся система (трубы) снова закрываются;
В случае, если в помещении используются металлопластиковые трубы, то вам нужно также будет осуществить стандартный процесс врезки в систему с использованием специализированных тройников;
После подключения системы, открываем холодную воду для поступления в бак, после чего, открываем горячий кран, чтобы из бака выгнать воздух и чтобы система была подготовлена к дальнейшему применению.
Готовимся к подключению электрического бойлера
Перед тем как подсоединить бойлер необходимо внимательно прочитать инструкцию, сосредоточив внимание на соблюдении правил безопасности
Важно выбрать хорошее место для его установки. В продаже есть бойлеры с верхней и нижней подводкой
Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки
В продаже есть бойлеры с верхней и нижней подводкой. Последние вешают выше уровня столешницы, первые предназначены для установки ниже уровня рабочей поверхности (под раковиной). Устанавливать водонагреватель следует в таком месте, чтобы можно было свободно до него добраться, отсоединить на случай ремонта, замены или чистки.
Если предстоит вешать навесной прибор, делать это надо на очень прочную стену, так как его вес после наполнения несколькими десятками литров воды существенно увеличится. Перед подсоединением обязательно проверить в каком состоянии находятся, трубы, стояки, проводка, сравнить ее характеристики с требованиями изготовителя. Правильно выбранное месторасположение упрощает установку и дальнейшее обслуживание техники.
При подключении важно соблюдать правила безопасности

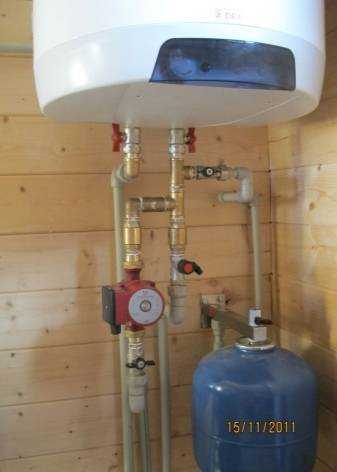

Подключение гидроаккумулятора

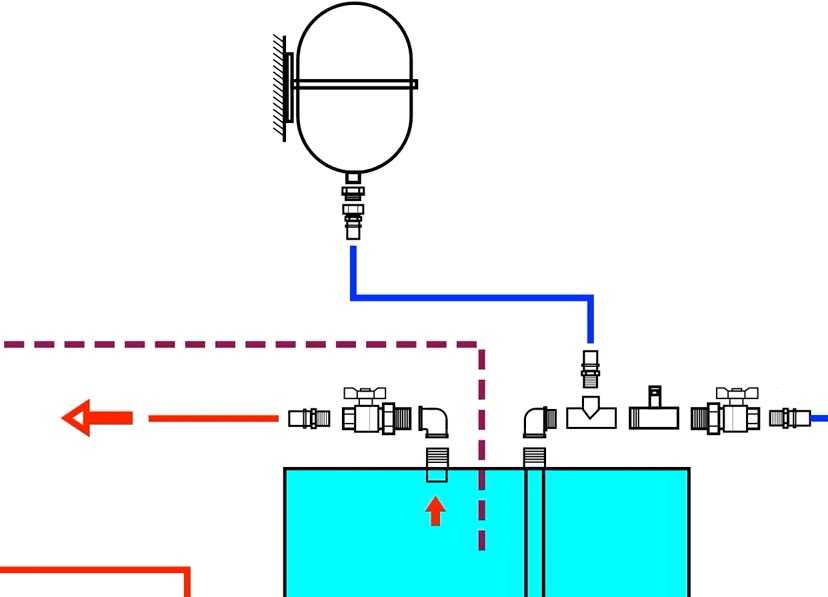

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.
При подключении холодной воды нужно следовать именно вышеуказанной последовательности:
- шаровый кран;
- предохранительный обратный клапан;
- расширительный бак;
- подключение к бойлеру.
Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

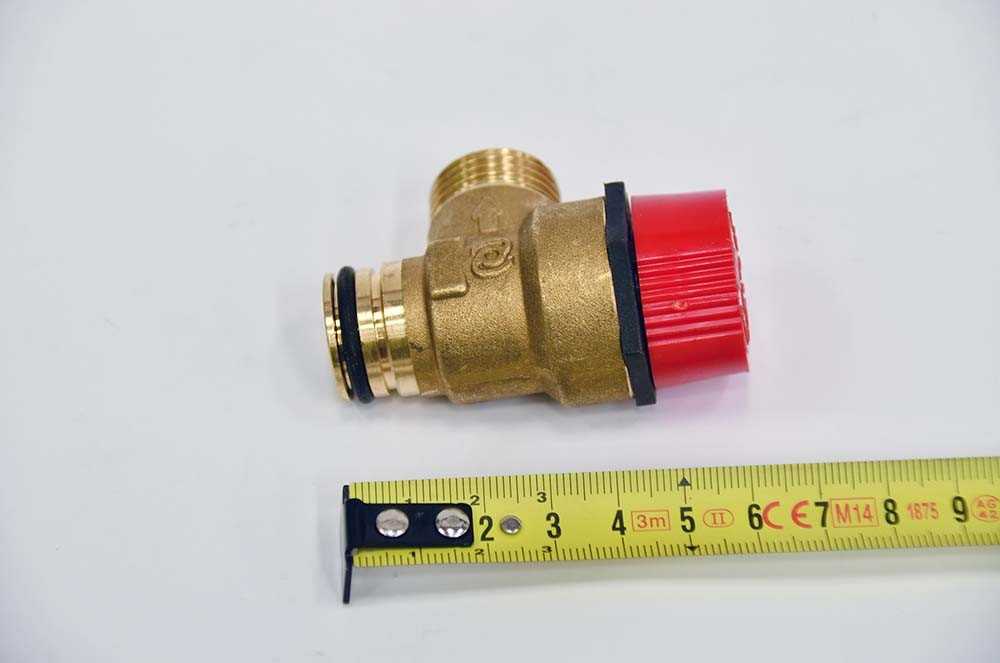

Пример предохранительного клапана для бойлера
Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.
Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.
Рекомендуется подобрать гидроаккумуляторы немножко с запасом:
- на 150 литров – 18 литровый бак;
- на 200 литров – 25 литровый бак.
Монтаж проточного водонагревателя
Нагрев воды в проточном водонагревателе несмотря на простой принцип работы в жилых применяется реже чем накопительного типа. Это вызвано тем, что для того чтобы быстро нагреть холодную воду требуются мощные ТЭНы от 3 до 27 кВт, и не каждая внутриквартирная электрическая линия сможет выдержать такую нагрузку.
Подготовка — проверка электросети
Перед тем как принять решение об установке проточного водонагревателя следует проверить возможности внутридомовой электросети. Необходимые ее параметры указаны в паспорте на водонагреватель и если они не соответствуют фактическим данным, потребуется реконструкция внутридомовой линии электроснабжения.
Для подсоединения большей части проточных нагревателей необходим стационарный метод монтажа, сеть переменного тока 220 В, 3-х жильный кабель из меди, с сечением не менее 3Х2.5 мм и автоматической защитой не менее 30 А. Проточный водонагреватель также должен быть подключен к системе заземления.
Выбор места
Безнапорные проточные нагреватели воды, в основном, имеют возможность гарантировать работу только одной точки водоразбора, вследствие этого вопрос подбора района установки не стоит.
Его размещают вместо смесителя в ванной либо кухне. Выбор мощных напорных проточных нагревателей, которые обслуживают несколько водоразборных точек необходимо провести тщательно. Как правило, его размещают около от максимального водоразбора или стояка.
Несмотря на то, что модификации IP 24 и IP 25 конструкционно защищены от непосредственного проникновения воды, все-таки, их надежнее расположить в тех местах, где отсутствует угроза прямого попадания воды.
Кроме того нужно учитывать что устройства, которые имеют механическую систему регулировки напора и температуры ГВС, нужно располагать на расстоянии вытянутой руки. Исходя из вышеуказанного, установка бойлера в ванной будет самой предпочтительной.
Установка на стену
Проточные нагреватели не имеют большого веса, к их установке не предъявляют требования подобные емкостным аппаратам. Монтаж на стенке здания состоит в высверливании отверстий и закреплении нагревателя при помощи специальных кронштейнов, поставляемых в комплекте.
Главные условия профессиональной установки:
- Прочность стенового покрытия;
- совершенное горизонтальное расположение.
Если нагреватель будет размещен с наклоном, возникнет риск образование воздушных пустот, что приведет к перегреву ТЭНа и выходу водонагревателя из строя.
Как подключить к водопроводу
Выполнит обвязку безнапорного проточного нагревателя довольно просто. Подсоединение выполняется гибким шлангом, снятым со смесителя, на штуцер устройства. Для этого устанавливают специальную прокладку под накидную гайку и заворачивают ее сначала рукой, а после с небольшим давлением гаечным ключом.
Важно соблюдать правило, что после нагревателя не устанавливают запорную арматуру. Вода должна перекрываться только нагревательным устройством или смесителем, к которому он подсоединен
При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя.
Включение в электросеть
Малогабаритные безнапорные модификации водонагревателей в основном реализуются с нужным проводом вилкой. В связи с этим включение сводится к тому, что потребуется вставить вилку в электророзетку с заземлением.
Электронагреватель является мощным электроприбором, включать его с использованием различных удлинителей запрещено. Вследствие огромного электрического тока контакты смогут перегреваться и вызвать возгорание проводки.
Этапы обвязки
Сначала рисуется схема установки с учетом габаритов помещения и выбранных мест для всех устройств. После этого размечаются и сверлятся отверстия под котел отопления и бойлер. Если устройства напольные, то под них желательно сделать небольшой фундамент по размерам корпусов.
Далее согласно размерам нарезаются пропиленовые трубы и соединяются между собой с тройниками с помощью паяльника. Монтируются насосы, краны, фильтры и все объединяется в одну систему. Если у вас есть дополнительные контуры, например, на горячий пол, то устанавливается коллектор, который равномерно распределяет потоки теплоносителя.
Схема подключения двухконтурного котла
Обязательными являются расширительный бак и комплекс безопасности. Ставя группу безопасности, следует учесть, что если она сработает, из нее потечет вода. В расширительный бак уходит лишний теплоноситель при расширении.
После всех соединений в систему запускается вода и проверяются все соединения. Если протечек нет, то котел запускается и проверяется уже скорость нагрева батарей.
Как подключить газовый котел в частном доме по порядку?
Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.
Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.
Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.
Место установки выбирается относительно типа прибора.
Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.
Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры. Конструкция должна иметь равномерную нагрузку на все опоры
Конструкция должна иметь равномерную нагрузку на все опоры.
Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.
Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.
Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.
25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.
Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.
Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.
Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.
Материалы и инструменты
- Разводные ключи и дюбеля;
- строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
- перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
- кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
- ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
- калибратор для развальцевания труб;
- вентили, краны — для крепления запорных механизмов;
- листы оцинкованной стали и инструменты для их резки.
Поэтапное подсоединение отопительного контура
Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.
При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.
Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.
При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.
Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.
Подключение к системе отопления
Расположение узлов присоединения к системе отопления (с лицевой стороны):
- слева — подача горячего теплоносителя в контур;
- справа — магистраль обратки.
При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.
Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Подключение котлов с большим числом контуров
В сложных системах зачастую задействованы три и более контуров отопления. Для таких систем самым оптимальным является использование гидравлических стрелок и распределительных коллекторов. Самая распространенная схема выглядит следующим образом:
- контур нагрева воды в нагревателе;
- контур системы «Теплый пол»;
- контур системы отопления (батареи).
Для подключения используется гидравлическая стрелка или гидроколлектор. Также можно использовать отдельно гидравлическую стрелку и коллекторы распределения. В другом варианте, без использования гидравлических стрелок, необходима установка балансировочных вентилей. Если пренебречь данными устройствами, то получатся сильные перепады между контурами, и некоторые из них будут работать неэффективно, теплоотдача может снизиться в несколько раз.
При такой системе нужно отключать насосы других контуров при работе приоритетного контура, иначе время нагрева может прилично вырасти.
Газовый котел с бойлером косвенного нагрева Схема подключения радиаторов отопления Разборный мангал: схемы и описание Порядовка, схемы и чертежи русской печи
