Подключение полотенцесушителя к стояку горячей воды схема

Форма прибора

Форма полотенцесушилки влияет на скорость перемещения воды, наличие завоздушенных мест, застоявшихся участков. Самыми эффективными считаются M-образные (змейки) и U-образные «полотенчики», для врезки которых не требуются отводы и переходы. В таких устройствах вода, направляемая во вход конца трубы, беспрепятственно проходит через весь объем сушилки, не замедляясь и не останавливаясь.

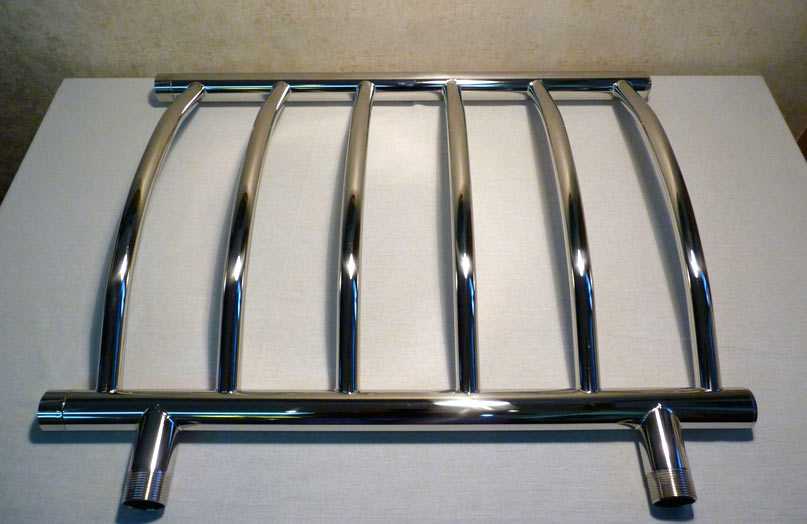

Наиболее популярные полотенцесушители производятся в форме лесенок либо сложных пространственных конструкций из нержавейки. Они отличаются от стандартных сушилок увеличенной площадью для размещения белья и полотенец.

Подключение к бойлеру

Подсоединение полотенцесушителя к бойлеру рассматривается как исключительный вариант. Схема используется только в тех случаях, когда реализация иных способов невозможна. К примеру, при отсутствии горячего водоснабжения в частном доме, обогреваемым одноконтурным котлом. Поступление в бойлер холодной и подача горячей воды в «полотенечник» осуществляется посредством гибких шлангов. С прибором они соединяются посредством муфты из нержавейки или бронзы. Температура воды и, следовательно, полотенцесушителя, устанавливается с помощью терморегулятора водонагревателя.

Минус такой схемы – непостоянное нагревание сушилки. Контур горячей воды подключается через прибор и поток, направляемый на смеситель, сначала проходит через «полотенечник». Это означает, что перемычки и стойки будут теплыми только во время отбора – при включении крана горячей воды. Во избежание завоздушивания системы обязательно устанавливается кран Маевского – через него периодически стравливается накопившийся воздух.

Системы внутреннего холодного и горячего водоснабжения

5. Системы водопровода горячей воды

5.1. В зависимости от режима и объема потребления горячей воды на хозяйственно-питьевые нужды зданий и сооружений различного назначения следует предусматривать системы централизованного водоснабжения или местные водонагреватели.

Примечание. При необходимости подачи горячей воды питьевого качества на технологические нужды допускается предусматривать подачу горячей воды одновременно на хозяйственно-питьевые и технологические нужды.

5.2. Не допускается соединять трубопроводы системы горячего водоснабжения с трубопроводами, подающими горячую воду непитьевого качества на технологические нужды, а также непосредственный контакт с технологическим оборудованием и установками горячей воды, подаваемой потребителю с возможным изменением ее качества.

5.3. Выбор схемы подогрева и обработки воды для систем централизованного горячего водоснабжения следует производить согласно СНиП 2.04.07-86* и |Руководству по проектированию тепловых пунктов”.

5.4. В системах централизованного горячего водоснабжения следует предусматривать размещение пунктов подогрева воды, как правило, в центре района потребления горячей воды.

5.5. Разрешается не предусматривать циркуляцию горячей воды в системах централизованного горячего водоснабжения с регламентированным по времени потреблением горячей воды, если температура ее в местах водоразбора не будет снижаться ниже установленной в разд. 2 настоящих норм.

5.6.* В зданиях и помещениях лечебно-профилактических учреждений, дошкольных и жилых зданиях в ванных комнатах и душевых следует предусматривать установку полотенцесушителей, присоединяемых к системам горячего водоснабжения, как правило, по схеме, обеспечивающей постоянное обогревание их горячей водой.

Примечания: 1. При подаче горячей воды системами централизованного горячего водоснабжения, присоединенными к теплосетям с непосредственным водоразбором, допускается присоединять полотенцесушители к самостоятельным системам отопления круглогодичного действия ванных комнат и душевых.

2. На полотенцесушителях следует предусматривать запорную арматуру для их отключения в летний период.

5.7. В жилых и общественных зданиях высотой свыше 4 этажей следует объединять группы водоразборных стояков кольцующими перемычками в секционные узлы с присоединением каждого секционного узла одним циркуляционным трубопроводом к сборному циркуляционному трубопроводу системы. В секционные узлы следует объединять от трех до семи водоразборных стояков. Кольцующие перемычки следует прокладывать по теплому чердаку, по холодному чердаку под слоем теплоизоляции, под потолком верхнего этажа при подаче воды в водоразборные стояки снизу или по подвалу при подаче воды в водоразборные стояки сверху.

Примечание. Допускается не закольцовывать водоразборные стояки при протяженности кольцующей перемычки, превышающей суммарную протяженность циркуляционных стояков.

5.8. В зданиях высотой до 4 этажей, а также в зданиях, в которых отсутствует возможность прокладки кольцующих перемычек, допускается устанавливать полотенцесушители:

на циркуляционных стояках системы горячего водоснабжения;

на системе отопления ванных комнат круглогодичного действия, при этом водоразборные стояки и разводящие трубопроводы следует прокладывать совместно с трубопроводами отопления в общей изоляции.

5.9. Присоединение водоразборных приборов к циркуляционным стоякам и циркуляционным трубопроводам не допускается.

5.10. Для сельских населенных мест и поселков выбор типа системы горячего водоснабжения определяется технико-экономическим расчетом.

5.11. Установку баков-аккумуляторов в системе централизованного горячего водоснабжения следует предусматривать согласно разд. 13.

5.12.* Давление в системе горячего водоснабжения у санитарных приборов должно быть не более 0,45 МПа (4,5 кгс/кв.см).

Подключение полотенцесушителя в ГВС

Схема установки полотенцесушителя может осуществляться по двум способам:

1. Последовательное подключение обогревательной батареи в систему горячего водоснабжения, т.е. магистраль от центрального крана до водопроводного смесителя разрывается, а это место подключается полотенцесушитель. Стоит отметить, что такое подключение довольно существенно влияет на изменения температуры воды в кране, поэтому использовать его при малых температурах воды в магистрали не актуально, ведь полотенцесушитель будет отбирать практически все тепло, а из крана будет литься слегка теплая вода.

2. Параллельное подключение. при котором создаются ответвления в магистрали горячего водоснабжения для подключения полотенцесушителя, а между врезками устанавливается кран, регулирующий прохождение потока горячей воды через отопительное устройство. Такая схема подключения полотенцесушителя к ГВС нередкая, ведь она актуальна при очень высоких или низких температурах воды в магистрали, чтоб оставалась возможность регулировки тепловых режимов воды из крана и обогрева.

Технология врезки полотенцесушителя в систему горячего водоснабжения достаточно проста, но прежде необходимо определиться со способом подключения. Если в магистрали горячего водоснабжения гарантированно держится постоянная температура воды в пределах 60-70 градусов, то можно использовать упрощенную последовательную схему подключения полотенцесушителя к стояку. Но, в жизни все случается, поэтому рекомендуется для перестраховки использовать вторую схему подключения с параллельными отводами и регулирующими прохождение теплоносителя кранами.

Что необходимо для подключения полотенцесушителя к ГВС

1. Обычно полотенцесушитель продается в комплекте с крепежными и монтажными элементами, но в любом случае при покупке необходимо проверить их наличие, а при необходимости (отсутствие или ненадежная конструкция) приобрести их дополнительно. При выборе монтажных и крепежных элементов необходимо учитывать общую (рабочую, с жидкостью) массу полотенцесушителя.

2. Схема подключения полотенцесушителя к ГВС требует приобретения дополнительных соединительных фитингов, для чего берется в расчет способ крепления на полотенцесушителе и водопроводной магистрали:

При прокладывании новой коммуникации для обогревателя чаще всего используют металлопластиковую трубу, которая может соединяться, либо за счет специальных резьбовых фитингов, либо методом температурной пайки. В любом случае не допускается установка труб уменьшенного сечения относительно имеющихся коммуникаций.

Если после центрального водопроводного крана остались старые стальные трубопроводы, то лучше всего модернизировать (заменить) все водопроводные коммуникации. В противном случае придется устанавливать большое количество переходников со старых труб на новые.

Если обогреватель имеет наружные резьбы (штуцер), то необходимо приобрести разъемные муфты с внутренней резьбой («американки»), которые позволят в случае необходимости беспроблемно демонтировать полотенцесушитель. Моделей разъемных резьбовых муфт достаточно много, чтобы правильно подобрать их для врезки в водопроводные коммуникации.

3. Схема установки полотенцесушителя должна обеспечивать безопасный съем или отключение обогревателя, поэтому соединительные «американки» устанавливаются на запорные краны, подключенные к водопроводной магистрали. При этом «прямую» водопроводную магистраль к крану-смесителю рекомендуется оставить, а на нее установить в районе ответвлений полотенцесушителя запорный кран.

Правильное расположение полотенцесушителя по горизонтали очень важно для его надежной работы, т.к. может в обогревателе образовываться воздушная пробка, не позволяющая полному прогреву трубы. Для ликвидации подобных проявлений в схему включают краники Маевского

Для ликвидации подобных проявлений в схему включают краники Маевского.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Поговорим о физике: гравитационный насос в полотенцесушителе

Если работоспособность полотенцесушителя с зауженным или смещённым байпасом ещё как-то укладывается в головах сантехников, мыслящих категориями «продавит – не продавит», то схема без смещения байпаса и без заужения стояка между отводами повергает их в полный ступор: «Вся вода проходит мимо полотенчика! Туда ж не затечёт! Прибор никогда не будет работать!»

Однако приборы при таком подключении прекрасно работают. Почему? Всё просто: в основе работоспособности полотенцесушителя лежит так называемый гравитационный насос. Остывающий теплоноситель (вода) стремится под действием гравитации вниз, так как обладает большей плотностью относительно более горячего теплоносителя. В итоге из нижней точки полотенцесушителя охлаждённая вода выталкивается в стояк – и одновременно в верхнюю точку прибора из стояка поступает более горячий теплоноситель. Он снова охлаждается и уходит вниз – вот и получается гравитационный насос, вечным двигателем которому служит охлаждаемая горячая вода.

Термограмма радиатора, работающего исключительно на естественной циркуляции

Термограмма полотенцесушителя, работающего на естественной циркуляции

Общие правила монтажа

Независимо от выбранной схемы подключения, существуют общие принципы, согласно которым производится монтаж:

для того чтобы правильно разместить оборудование, не поленитесь предварительно произвести разметку на стене с помощью рулетки и маркера. В процессе работ регулярно проверяйте ровность изделия с помощью строительного уровня. Это поможет избежать разочарований и переделок, все стыки необходимо тщательно уплотнять и герметизировать. В качестве герметика обычно используется пакля, которой обматываются места соединений. Для уплотнителей лучше всего подойдут тефлоновые прокладки, затягивать все гайки необходимо плавно, чтобы избежать возможности срыва резьбы. Под гаечный ключ желательно положить кусок мягкой ткани, все элементы полотенцесушителя крепятся мягким способом, жесткий недопустим из-за перепадов температур, после того как установка произведена, а все стыки тщательно герметизированы, необходимо открыть запорные вентили, чтобы осуществить подачу горячей воды в систему. Открывать краны нужно плавно, в противном случае высок риск возникновения гидравлического удара, который может мгновенно повредить систему, все элементы системы должны быть сделаны из одного вида металла, в противном случае возможно возникновение электролитической коррозии, если вы планируете замаскировать стояк или трубы подводки в стене, то после полной установки системы сначала протестируйте ее на работоспособность, и только потом приступайте к отделочным работам. В этом случае вы сможете заметить протечку в любом месте соединения

Если же большинство стыков будет спрятано в стене, то вы сможете увидеть данную неприятность только после того, как она перерастет в гораздо более крупную, при монтаже важно соблюдать расстояние между стеной и оборудованием. Оно зависит от диаметра труб. Если он более двух с половиной сантиметров, то от полотенцесушителя до стены должно быть 5–7 см

Если же диаметр труб меньше, то и необходимое расстояние уменьшается, оно должно составлять от 3,5 до 4 сантиметров

Если он более двух с половиной сантиметров, то от полотенцесушителя до стены должно быть 5–7 см. Если же диаметр труб меньше, то и необходимое расстояние уменьшается, оно должно составлять от 3,5 до 4 сантиметров.

Установка водяного полотенцесушителя из нержавеющей стали не зря вызывает столько вопросов, особенно у тех, кто ранее очень редко сталкивался с сантехническими работами. Теперь вы можете видеть, сколько различных нюансов необходимо учесть в процессе установки.

Тем не менее, выполнить эту работу самостоятельно вполне реально. Если вам не хватило какой-то информации, то рекомендую посмотреть видео, ссылку на которое я оставлю ниже. Наглядные уроки зачастую усваиваются лучше, чем прочитанный текст, либо просто дополняют его, давая в итоге необходимый уровень знаний.

Впрочем, если вы все же сомневаетесь в своих силах, то для проведения данного вида работ лучше вызвать специалиста. Ведь речь идет не просто о водоснабжении, а об очень высоких температурах. Срыв неправильно установленного полотенцесушителя — дело крайне неприятное, ведь очень горячая вода льется на пол под довольно сильным напором.

В моей практике не раз бывали случаи таких вызовов. Как правила, к тому времени, когда аварийная служба успевает доехать до нужного адреса (а это не так уж долго), квартира частенько оказывается уже практически затопленной. При этом перемещаться по ней довольно сложно, учитывая температуру воды.

В общем, оцените реально свои силы и в случае неуверенности не скупитесь на мастеров. А если вы все же решились на самостоятельную работу — желаю удачи и успешного завершения!

Схема подключения полотенцесушителя

Работы при подключении

Схема подключения водяного полотенцесушителя предполагает выполнение работ в следующем порядке:

Первое, что делается – определяется место установки. При этом необходимо решить, какой тип подключения в вашем помещении будет самым оптимальным.

Когда вопрос с этим решен, можно переходить к подключению специальных соединительных муфт. В настоящий момент в магазинах можно приобрести муфты таких размеров:1*1/2, 1*3/4, ¾, ¾*1/2.

При их выборе исходить следует из того, какие типы выходов имеются на приобретенном вами полотенцесушителе.

Подключение водяных приборов производится по ходу теплоносителя, при уклоне величина которого может варьироваться от 5 до 10 мм по длине подводки. При длине последней до 500 мм, можно использовать горизонтальный вариант установки.

Если говорить о самом оптимальном варианте установки этого оборудования, то таковым является случай, когда сверху вниз осуществляется подача воды. Это позволяет добиться правильной циркуляции воды в оборудовании и обеспечить эффективность системы в целом.

Выполняя установку полотенцесушителя в квартире, необходимо соблюдать правильное расстояние от трубы до поверхности стены. Оно во многом зависит от диаметра подводящего трубопровода:

если диаметр трубы варьируется в пределах от 40 до 50 м, то оптимальным будет расстояние 55 см;
при диаметре трубы до 23 мм расстояние до стены должно составлять не менее 35 мм.

Специальные упоры — именно на них будет выполняться подвешивание водяного полотенцесушителя. Не следует приваривать оборудование к опорам. Его крепление должно быть свободным. Это исключает риск возникновения температурных деформаций. Следует знать, что они представляют серьезную опасность для горячего трубопровода.

После того как выполнено подключение оборудования в системе горячего водоснабжения, следует выполнить проверку его работоспособности. Также следует убедиться в герметичности всех узлов соединения. Протечки, водяные капли и другое не должно наблюдаться.

Как видно, схема подключения полотенцесушителя в частном доме не является такой уж сложной. Чтобы качественно выполнить монтаж этого оборудования, необходимо при ведении работ соблюдать все нормы, не забывая про рекомендации производителя. Материалы низкого качества не стоит использовать во время монтажных работ, так как это может привести к возникновению протечки при эксплуатации, что приведет к массе неприятных моментов.

Если вы сомневаетесь в том, что можете своими силами качественно выполнить установку полотенцесушителя, то в этом случае лучше не рисковать, а обратиться к профессионалу, который в короткий срок выполнит монтаж необходимого оборудования в ванной комнате.

Требования к схеме подключения

Если с подключением электрических сушилок для полотенец не возникает никаких проблем, их просто включают в розетку, то для водяных конструкций существуют определенные ограничения:

желательно размещать прибор ближе к стояку отопления и делать отводы по возможности прямолинейными, без изгибов или петель;

нельзя ставить запорный кран на магистральную трубу; не сужать отводы, чтобы не увеличивать гидравлическое сопротивление радиатора;

устанавливать между отводами байпас — перемычку, которая сохраняет возможность циркуляции теплоносителя при отключенном полотенцесушителе; диаметры отводов и вентилей не должны быть меньше сечения вводов на устройстве.

Если какое-либо из этих условий не выполняется, работа сушилки может быть неэффективной. Потребуется ее переустановка или подключение насоса для принудительной циркуляции теплоносителя.

Разновидности приборов

Раньше во всех многоэтажных домах устанавливался обычны змеевик, подключенный к центральному водоснабжению, а именно к трубе с горячей водой. Такая форма популярна и сегодня, но благодаря более современным материалам из которых сделаны такие полотенцесушители, они выглядят значительно привлекательнее.
Еще одной популярной формой считается так называемая лесенка с горизонтальными перемычками. Такой прибор более функционален, поскольку на нем можно разместить больше вещей.

В целом, рынок предлагает потребителю три вида устройства для сушки вещей в ванной:

Водяной полотенцесушитель. Такое оборудование подключается к системе отопления или горячего водоснабжения. Для нагрева используется горячая вода. Цена очень демократична, поэтому это самый популярный вариант. Во время подключения нужно обязательно установить дополнительные краны, которые помогут перекрыть воду если возникнет протечка или нужно будет поменять сушилку.

Водяной полотенцесушитель: устройство монтируется непосредственно к системам ГВС

Электрический. Такой вариант используют если нет возможности подключится к системе подачи горячей воды. Они могут быть как напольными, так и настенными. Если человек остановил свой выбор на таком полотенцесушителе, то нужно учесть, что он потребляет много электричества.

Схема подключения электрического прибора может быть открытой (есть вилка и розетка) и закрытой (все коммуникации спрятаны в стене). Такое оборудование имеет ряд преимуществ:

Имеет регулятор температуры.
Можно установить в любом помещении.
Большое количество форм позволяет выбрать подходящую к любому интерьеру.
Подходят для частных домов без центрально водоснабжения.

Комбинированный. Такие модели подключаются к трубам, подающим горячую воду, и нагреваются от нее. Но если теплую воду отключили, то можно воспользоваться нагревательным элементом и также комфортно использовать прибор по назначению.
Цена на такие устройства немного выше чем на два предыдущих, но зато деньги потрачены не зря. В любой ситуации можно быстро высушить вещи.

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

Работает при любом направлении подачи в стояке.
Не зависит от скорости циркуляции в стояке.
Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо»

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!

Установка перемычки байпаса и шаровых кранов

Перемычка – это Ваша палочка–выручалочка для непредвиденных ситуаций. Ее установка не обязательна, но крайне желательна.

Представьте себе, что в местах соединения полотенцесушителя появилась течь, которая с каждой минутой становится все интенсивней. Звонить в аварийную службу и ждать не меньше часа их приезда? Или Вам понадобилось заменить полотенцесушитель. Опять бежать в Управляющую Компанию и ждать, когда отключат в стояке горячую воду?

Чтобы не зависеть от таких ситуаций и устанавливают перемычку. Она представляет собой обыкновенную (в нашем случае полипропиленовую) трубу. Для ее установки на концы полотенцесушителя монтируют шаровые краны, которые при необходимости перекрывают поток воды через него. С установленной перемычкой циркуляция воды в стояке не прекращается даже в случае отключения полотенцесушителя.

Для удаления воздуха из системы рекомендуется устанавливать дополнительный шаровой кран в саму перемычку. Это поможет обеспечить беспрепятственную циркуляцию горячей воды в полотенцесушителе.

Схема №1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

Эта схема подключения – универсальная:

Работает при любом направлении подачи в стояке.
Не зависит от скорости циркуляции в стояке.
Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.
