Газоразрядные лампы: достоинства и недостатки, виды, принцип работы

Срок службы

Гореть такой источник света, по заверениям производителей, способен, как минимум, 12000 часов. Здесь все зависит от такой характеристики как мощность — чем мощнее лампа, тем дольше она служит.

Популярные модели и на сколько часов службы они рассчитаны:

ДРЛ 125 — 12000часов;
250 — 12000часов;
400 — 15000часов;
700 — 20000часов.

Обратите внимание! На практике могут быть иные цифры. Дело в том, что электроды, как и люминофор, способны быстрее выйти из строя. Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Бывает несколько разновидностей ДРЛ (расшифровка — дуговая ртутная лампа), которые применимы как в быту, так и в производственных условиях. Классифицируются изделия по мощности, где наиболее популярны модели на 250 и 500 Вт. Пользуясь ими, до сих пор создают системы уличного освещения. Ртутные приборы хороши за счет доступности и мощного светового потока. Тем не менее, появляются более инновационные образцы, безопасные и с лучшим качеством свечения.

Для общего освещения цехов, улиц, промышленных предприятий и других объектов, не предъявляющих высоких требований к качеству цветопередачи, применяются ртутные лампы высокого давления типа ДРЛ.

Устройство

Лампа ДРЛ (смотри рисунок справа) имеет следующее строение: стеклянный баллон 1, снабжённый резьбовым цоколем 2. В центре баллона укреплена кварцевая горелка (трубка) 3, заполненная аргоном с добавкой капли ртути. Четырёхэлектродные лампы имеют главные катоды 4 и дополнительные электроды 5, расположенные рядом с главными катодами и подключенные к катоду противоположной полярности через добавочный угольный резистор 6. Дополнительные электроды облегчают зажигание лампы и делают её работу более стабильной.

В последнее время лампы ДРЛ изготовляют трехэлектродные, с одним пусковым электродом и резистором.

Принцип действия

В горелке из прочного тугоплавкого химически стойкого прозрачного материала в присутствии газов и паров металлов возникает свечение разряда — электролюминесценция.

При подаче напряжения на лампу между близко расположенными главным катодом и дополнительным электродом обратной полярности на обоих концах горелки начинается ионизация газа. Когда степень ионизации газа достигает определённого значения, разряд переходит на промежуток между главными катодами, так как они включены в цепь тока без добавочных сопротивлений, и поэтому напряжение между ними выше. Стабилизация параметров наступает через 10-15 минут после включения(в зависимости от температуры окружающей среды- чем холоднее тем дольше будет разгораться лампа).

Электрический разряд в газе создаёт видимое белое без красной и голубой составляющих спектра и невидимое ультрафиолетовое излучение, вызывающее красноватое свечение люминофора. Эти свечения суммируются, в результате получается яркий свет, близкий к белому.

При изменении напряжения сети на 10-15 % в большую или меньшую сторону работающая лампа отзывается соответствующим повышением или потерей светового потока на 25-30 %. При напряжении менее 80 % сетевого лампа может не зажечься, а в горящем состоянии погаснуть.

При горении лампа сильно нагревается. Ввиду особенности, лампа ДРЛ после выключения должна остыть перед следующим включением.

Традиционные области применения ламп ДРЛ

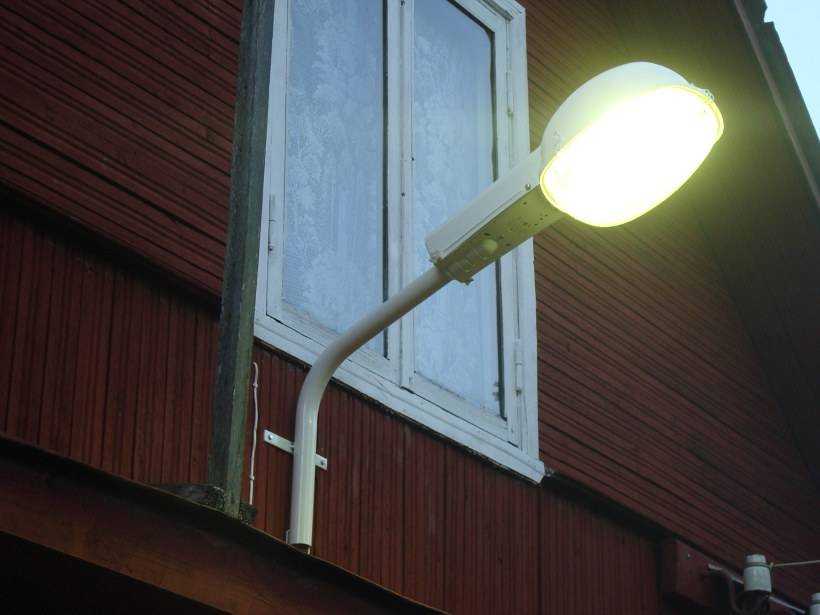

Освещение открытых территорий, производственных, сельскохозяйственных и складских помещений. Везде, где это связано с необходимостью большой экономии электроэнергии, эти лампы постепенно вытесняются НЛВД (освещение городов, больших строительных площадок, высоких производственных цехов и др.).

Аббревиатура «ДРИ» расшифровывается, как «дуговая ртутная с излучающими добавками (иодиды и бромиды металлов)». Наряду с ртутью, в эти лампы вводятся йодиды натрия, таллия и индия, благодаря чему значительно увеличивается световая отдача (она составляет примерно 70 — 95 люмен/Вт и выше) при достаточно хорошей цветности излучения. Лампы имеют колбы эллипсоидной и цилиндрической формы. Внутри колбы размещается кварцевая или керамическая цилиндрическая горелка, где происходит разряд в парах металлов и их йодидов. Срок службы — до 8-10 тыс. часов.

Срок службы

Популярные модели и на сколько часов службы они рассчитаны:

ДРЛ 125 — 12000часов;
250 — 12000часов;
400 — 15000часов;
700 — 20000часов.

Как правило, лампочки не ремонтируются, их проще заменить, так как износившееся изделие светит на 50% хуже.

Рассчитаны изделия, как минимум, на 12000 часов работы

Тем временем в России

Возможность розжига порохового заряда электрической искрой известна примерно с 1745 года. Но едва ли сапер мог унести лейденскую банку или терпеливо натирать шерстью янтарь в любых погодных условиях

Долгое время военное дело не брало во внимание подобные мелочи. В 1812 году российский офицер Шиллинг сумел через электрический элемент питания произвести подводный взрыв

Считается, что военное дело дало толчок к развитию исследований электричества в России. Первая дуговая лампа установлена в 1849 году изобретателем (Якоби) на башне Адмиралтейства Санкт-Петербурга. Ее свет оказался столь ярок, что сравнивался обывателями с солнечным.

Применение прожекторов с разрядными лампами ограничивается военным делом, за малым исключением, когда источники указывают путь кораблям с маяка. Нас в теме интересуют наработки Джона Томаса Рея, датированные 1860 годом, догадавшимся объединить электрическую дугу (Петров и Якоби) с атмосферой паров ртути (Майкл Фарадей) при нормальном давлении.

ГАЗОРАЗРЯДНЫЕ ЛАМПЫ НИЗКОГО ДАВЛЕНИЯ

К данному типу световых источников относятся приборы, работающие при давлении газа в колбе от 0,15 до 104 Па. Примером приборов низкого давления могут служить традиционно применяемые люминесцентные лампы дневного света, а также так называемые энергосберегающие газоразрядные лампочки.

Лампа дневного света представляет собой герметичную цилиндрическую стеклянную колбу, в торцах которой расположены цоколи с контактными штырьками для подключения.

Штырьки соединены с электродами, выполненными в виде вольфрамовых спиралей. Для обеспечения условий, благоприятных для термоэлектронной эмиссии, поверхность электродов покрыта оксидами щелочноземельных металлов.

Внутреннее пространство колбы люминесцентной лампы заполнено инертным газом — аргоном и парами ртути, обеспечивающими хорошее её зажигание.

При запуске, в парах ртути начинает протекать электрический ток, вызывая излучение электромагнитных волн частицами ртути. Свойства ртути таковы, что выделяемое ей излучение лежит в ультрафиолетовой области спектра, то есть невидимо.

Для преобразования ртутного излучения в видимый свет используется специальный химический состав, наносимый на внутреннюю поверхность колбы. Состав называется люминофором и представляет собой соли кальция, бериллия, кадмия и других металлов.

Люминофор поглощает выделяемые парами ртути ультрафиолетовые волны, выделяя при этом излучение видимого светового спектра.

В результате этого двойного энергетического преобразования световой коэффициент полезного действия люминесцентной лампочки составляет 12%, что впрочем, существенно превосходит соответствующую характеристику лампочек накаливания.

К недостаткам осветительных люминесцентных приборов можно отнести следующие характеристики:

необходимость использования для их питания специальной пускорегулирующей аппаратуры;
линейчатая характеристика спектра излучения с отсутствием отдельных световых диапазонов;
высокочастотное мерцание, вызывающее стробоскопический эффект;
потенциальная опасность паров ртути и необходимость соблюдения определённого порядка утилизации вышедших из строя приборов.

БАКТЕРИЦИДНЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Этот вид газоразрядных источников излучения низкого давления не относится к приборам освещения. Выделяемое парами ртути ультрафиолетовое излучение используется этими устройствами в медицинских целях.

Бактерицидные свойства ультрафиолетовых газоразрядных ламп используются для обеззараживания помещений в медицинских учреждениях.

Разумеется, люминофор в этом случае не применяется. Правда, спектр излучения ртути приходится фильтровать, для чего в этих устройствах используются колбы из специального увиолевого стекла. Характеристики увиолевого стекла таковы, что оно пропускает преимущественно длинноволновое ультрафиолетовое излучение.

Это необходимо для защиты людей и растений от вредного воздействия жёсткого коротковолнового ультрафиолета и препятствию концентрации озона в воздухе.

ИНДИКАТОРНЫЕ ГАЗОРАЗРЯДНЫЕ ЛАМПЫ

Данный вид газоразрядных лампочек применяется в электронных приборах для числовой или символьной индикации. Наиболее распространённый тип таких индикаторов представляет собой газоразрядное устройство, имеющее один анод и десять тонких сетчатых катодов.

Каждый катод соответствует одной из цифр от 0 до 9. Катоды расположены слоями, один над другим. Управляются они раздельно, при подключении одного из катодов загорается соответствующая цифра.

Громоздкость этих приборов и необходимость их питания относительно высоким напряжением привела к их полному вытеснению индикаторами светодиодного типа.

Обзор

Газоразрядные лампы – современный источник света, который излучает световую энергию в видимом для человеческого глаза диапазоне. В своей основе газоразрядная лампочка имеет стеклянную колбу, в которую под давлением закачивается газ или пары металла. Кроме этого в строении изделия имеются электроды, которые расположены по концам стеклянной колбы.

Строение лампы

Принцип работы лампочки основывается именно на таком строении, так как вся система активируется при прохождении через колбу электрического разряда. В центральной части колбы располагается основной электрод. Под ним установлен токоограничительный резистор

Благодаря такой конструкции в колбе, при прохождении через нее электрического разряда, формируется свечение.
Помимо колбы и электродов, изделие содержит еще и цоколь, благодаря которому может вкручиваться в различные светильники с целью создания домашнего или уличного типа освещения.
Обратите внимание! Наиболее часто газоразрядные лампочки встречаются именно в системе уличного типа освещения. Их часто вкручивают в фонари, в авто и т.д.Газоразрядные лампы представляют собой специальные устройства, которые способны создавать свечение с помощью электрического разряда

Схема включения люминисцентной лампы со стартером (preheat start)

Традиционная схема, используемая очень давно, в случае когда напряжение сети достаточно для зажигания лампы. В ней используется балласт, представляющий собой большое индуктивное сопротивление — дроссель, и стартер — маленькая неоновая лампа, служащая для предварительного подогрева электродов лампы. Параллельно неоновой лампе в стартере стоит конденсатор для уменьшения радиопомех. Также в схему может включатся и конденсатор для улучшения коэффициента мощности.

При включении лампы в сеть, вначале, возникает разряд в стартере и через электроды лампы проходит небольшой ток, который подогревает их, тем самым уменьшая напряжение зажигания лампы. При возникновении разряда в лампе, напряжение между электродами падает. отключая цепь стартера. В старых схемах вместо стартера использовалась кнопка, которую надо было держать в течении нескольких секунд.

Балласт используется только для ограничения тока. Параметры балласта рассчитать несложно самим (в случае, если вы нашли на помойке дроссель и хотите его использовать).

Определить параметры индуктивного балласта можно очень несложно пользуясь правилами расчета цепей перменного тока. Для примера рассмотрим лампу мощностью 40Вт (F40T12) длиной 48″ (122 см), включенную в сеть напряжением 230В

Рабочий ток лампы составляет около 0.43A. Коэффициент мощности лампы равен примерно 0.9 (в принципе, можно считать лампу активной нагрузкой). Напряжение на лампе равно: 40Вт/(0.43А*0.9)=102В. Активная составляющая напряжения равна: 102В*0.9=92В, реактивная равна 102В*sqrt(1-0.9^2)=44В. Потери мощности в балласте составляют 9-10Вт. Отсюда, суммарный коэффициент мощности равен: (40Вт+10Вт)/(230В*0.43A)=0.51 (сюда явно просится корректирующий конденсатор). Активная составляющая падения напряжения на балласте равна: 230В*0.51-102В=15В, реактивная составляющая 230В*sqrt(1-0.51^2)-44В=154В. Активное сопротивление балласта равно 15В/0.43А=35 Ом, реактивное 154В/0.43=358 Ом. Индуктивность балласта на частоте 50Гц равна 358/(2*31.4*50)=1.1Гн

Аналогичный расчет для лампы мощностью 30Вт (F30T12) длиной 36″ (91 см), у которой рабочий ток 0.37А, дает параметры балласта — активное сопротивление равно 59 Ом, реактивное 450 Ом. Суммарный коэффициент мощности равен 0.45. Индуктивность балласта 1.4Гн

Отсюда, вообщем-то понятно, что произойдет если использовать балласт для 40Вт лампы в схеме с 30Вт лампой — ток будет превышать номинальное значение, что приведет к более быстрому выходу лампы из строя. И наоборот, использование балласта от менее мощной лампы в схеме с более мощной лампой приведет к ограничению тока и пониженной светоотдачей.

Для улучшения коэффициента мощности можно использовать конденсатор. Например, в первом примере, для лампы 40Вт, конденсатор, включенный параллельно, рассчитывается следующим образом. Ток через конденсатор 0.43А*sqrt(1-0.51^2)=0.37A, реактивное сопротивление конденсатора равно 230В/0.37А=622Ом, емкость для сети 50Гц равняется: 1/(2*3.14*50*622)=5.1мкФ. Конденсатор должен быть на 250В. Его можно включить и последовательно (рассчитывается аналогично), но при этом надо использовать конденсатор на 450В.

к началу страницы назад к оглавлению

Основные характеристики ламп

Чтобы различать и классифицировать, например, животных, зоологи выделяют ряд признаков, характерных для того или иного вида — количество лап, хвостов, голов… Когда мы выбираем смартфон, мы смотрим на диагональ экрана, ёмкость аккумулятора, бренд… Для того, чтобы «разложить по полочкам» и понять, какие бывают лампы, удобно оперировать следующими характеристиками:

Устройство и принцип работы. Влияют на эффективность, экономичность, стоимость и, как показывает практика, на популярность отдельных видов ламп. Как правило, виды лампочек и их названия определяются по этим признакам.
Назначение. Больше всего нам знакомы ЛОН — лампы общего назначения. Они используются для освещения чего-либо. Есть также декоративные типы лампочек, которые света толком не дают, но зато сами красиво выглядят, и окружающую обстановку украшают. Ещё существуют узконаправленные источники света, причём, не только видимого глазом диапазона.
Потребляемая мощность. Основной ориентир при выборе лампочек для освещения. Измеряется в ваттах (Вт или W). Чем больше потребляет лампа, тем дороже обходится излучаемый ею свет.
Сила свечения. Параметр, который показывает, какое количество излучаемого лампой света попадает на единицу освещаемой площади (световой поток). Измеряется в люменах (Лм или lm). Чем их больше, тем ярче свет.
Светоотдача. Характеристика, позволяющая отобразить эффективность ламп. Измеряется в люменах на ватт, то есть, показывает, какой силы свет даёт лампа, «скушав» конкретное количество электроэнергии.
Температура (оттенок) свечения. Характеристика позволяет определить, насколько оттенок искусственного света отличается от дневного естественного света. Измеряется в кельвинах (К). Есть нейтральные оттенки — 3500…4500 К, холодные — выше 4500 К, тёплые — ниже 3500 К. Показатель влияет не только на комфортность света для человека. В некоторых сферах приходится выбирать, исходя из того, какой температуры свет будет более эффективным. Например, автомобильные противотуманные фары с жёлтым светом лучше «пробивают» туман, тогда как китайских хлам с белыми светодиодами, наоборот, даже слепит самого водителя. Для работы и обучения нужен свет, максимально близкий к нейтральному. Романтическая или ламповая атмосфера создаются тёплыми тонами…
Номинальное напряжение. Большинство рассмотренных в этом материале ламп работают за счёт электроэнергии. А основным её параметром является напряжение, измеряемое в вольтах (В или V)
Выбирая лампу в настольный светильник, люстру или в автомобильную фару, надо обращать внимание на эту характеристику. Если ошибиться, то она либо перегорит, либо вовсе не будет светить

Форма колбы

Лампы бывают грушевидные, конические, шарообразные, сферические, рефлекторные, трубчатые, каплеобразные, витые… Кроме внешнего вида иногда это важно для того, как свет рассеивается вокруг источника или концентрируется в нужной точке. Тип цоколя

Цоколь служит для удобной установки лампы в осветительный прибор, а также для передачи её электроэнергии. Основные разновидности цоколей рассмотрены в отдельной статье на нашем сайте.
Ресурс. Потенциальная продолжительность «жизни» лампы. Например, ресурс лампы накаливания — 1000 часов, светодиодной — более 30 000 часов. Этот показатель вовсе не означает, что лампа перестанет работать ровно по истечению заявленного срока. Она может светить и дольше. Но чаще бывает наоборот. «Укоротить жизнь» лампе могут скачки напряжения, частые включения-выключения, перегрев, влага, вибрации и другие факторы.

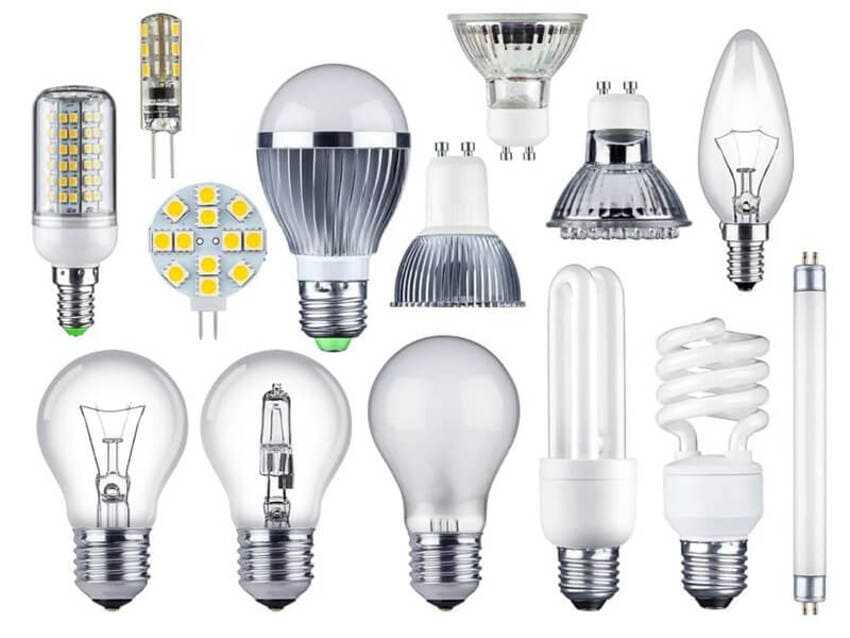

Различные виды ламп

Лампы Виды энергосберегающих ламп: как сделать правильный выбор

9112.01.2023

Технико-эксплуатационные характеристики

В процессе нагрева стеклянной колбы разбросанная по ее поверхности ртуть (в форме капель) начинает испаряться. Чем сильнее процесс испарения, тем прочнее разряд между электродами и катодами. Номинальный режим лампы ДРЛ — момент, когда все капли ртути преобразуются в пар.

Важно! После отключения питания от лампы ее можно будет повторно включить только после полного остывания. Изделие характеризуется повышенной чувствительностью к скачкам температуры, поэтому его функциональность без колбы невозможна (исходя из физических законов)

Изделие характеризуется повышенной чувствительностью к скачкам температуры, поэтому его функциональность без колбы невозможна (исходя из физических законов).

Колба отвечает за две важные функции:

Барьер между газоразрядной камерой с парами ртути и окружающей средой.
Ускорение процесса преобразования ультрафиолетовых лучей в спектр красного свечения, что возможно благодаря наличию на стенках люминофора. К красному свечению добавляется зеленое, формируемое внутренним разрядом, что приводит к возникновению белого света.

Скачки напряжения сильно влияют на работу лампы ДРЛ. Отклонение от номинального значения на 10–15 % считается допустимым, но если эта величина будет равна 25–30 %, то свечение станет неравномерным. При еще большем уменьшении лампа либо не загорится, либо погаснет (если до этого была в работе).

Расшифровка маркировки изделий очень проста — число указывает на модель лампы, которая совпадает с номинальной мощностью.

В таблице ниже представлены параметры конкретных моделей ДРЛ:

Виды газоразрядных ламп.

По давлению различают:

ГРЛ низкого давления
ГРЛ высокого давления

Газоразрядные лампы низкого давления.

Люминесцентные лампы (ЛЛ) – предназначены для освещения. Представляют собой трубку, покрытую изнутри люминофорным слоем. На электроды подается импульс высокого напряжения (обычно от шестисот вольт и выше). Электроды разогреваются, между ними возникает тлеющий разряд. Под воздействием разряда начинает излучать свет люминофор. То, что мы видим – это свечение люминофора, а не сам тлеющий разряд. Они работают при низком давлении.

Компактные люминесцентные лампы (КЛЛ) принципиально ничем не отличаются от ЛЛ. Различие только в размерах, форме колбы. Плата с электроникой для запуска, как правило, встроена в сам цоколь. Все направлено на миниатюризацию.

Лампы подсветки дисплеев также не имеют принципиальных отличий. Питаются от инвертора.

Индукционные лампы. Этот тип осветителя не имеет никаких электродов в свое колбе. Колба традиционно заполнена инертным газом (аргон) и парами ртути, а стенки покрыты слоем люминофора. Ионизация газа происходит под действие высокочастотного (от 25 кГц) переменного магнитного поля. Сам генератор и колба с газом могут составлять одно целое устройство, но есть и варианты разнесённого изготовления.

Газоразрядные лампы высокого давления.

Существуют и приборы высокого давления. Давление внутри колбы превышает атмосферное.

Дуговые ртутные лампы (сокращенно ДРЛ) ранее применялись для наружного уличного освещения. В настоящее время применяются все реже. На смену им приходят металлогалогеновые и натриевые источники света. Причина – низкая эффективность.

Внешний вид лампы ДРЛ

Дуговые ртутные лампы с йодидами (ДРИ) содержат горелку в виде трубки из плавленого кварцевого стекла. В ней находятся электроды. Сама горелка наполнена аргоном – инертным газом с примесями ртути и йодидов редкоземельных металлов. Может содержать цезий. Сама горелка размещена внутри колбы из жаропрочного стекла. Из колбы выкачан воздух, практически горелка находится в вакууме. Более современные оснащаются горелкой из керамики – она не темнеет. Применяются для освещения больших площадей. Типичные мощности от 250 до 3500 Вт.
Дуговые натриевые трубчатые лампы (ДНаТ) имеют вдвое большую светоотдачу в сравнении с ДРЛ при тех же потребляемых мощностях. Эта разновидность предназначена для уличного освещения. Горелка содержит инертный газ – ксенон и пары ртути и натрия. Эту лампу можно сразу узнать по свечению – свет имеет оранжево-желтый или золотистый оттенок. Отличаются довольно большим временем перехода в выключенное состояние (около 10 минут).
Дуговые ксеноновые трубчатые источники света характеризуются белым ярким светом, спектрально близким к дневному. Мощность лам может достигать 18 кВт. Современные варианты выполнены из кварцевого стекла. Давление может достигать 25 Атм. Электроды изготавливаются из вольфрама, легированного торием. Иногда применяется сапфировое стекло. Такое решение обеспечивает преобладание ультрафиолета в спектре.

Световой поток создается плазмой около отрицательного электрода. Если в состав паров входит ртуть, то свечение возникает возле анода и катода. К этому типу относят и вспышки. Типичный пример – ИФК-120. Их можно опознать по дополнительному третьему электроду. Благодаря своему спектру они отлично подходят для фотодела.

Металлогалогенные газоразрядные лампы (МГЛ) характеризуются компактностью, мощностью и эффективностью. Зачастую применяются в осветительных приборах. Конструктивно представляют собой горелку, помещенную в вакуумную колбу. Горелка изготовлена из керамики, либо кварцевого стекла и заполнена парами ртути и галогенидами металлов. Это необходимо для корректировки спектра. Свет излучается плазмой между электродами в горелке. Мощность может достигать 3.5 кВт. В зависимости от примесей в парах ртути возможен разный цвет светового потока. Обладают хорошей светоотдачей. Сроком эксплуатации может достигать 12 тысяч часов. При этом имеет хорошую цветопередачу. Долго выходит на рабочий режим – около 10 минут.

Расчет мощности трансформатора

Для определения мощности требуемого трансформатора необходимо определить:

Мощность одной лампы (светильника);
Количество ламп (светильников);
Схему подключения светильников.

Расчет необходимо начать с разработки схемы электроснабжения конкретного помещения. Для этого рисуется план, на котором указывается количество и мощность светильников. Мощность суммируется, и полученное значение, умножается на К=1,1 (коэффициент запаса), что позволяет избежать перегрузки выбираемого устройства. Полученное значение и есть величина, на которую следует ориентироваться при выборе устройства.

При большом количестве светильников, а также для создания надежности системы освещения, можно светильники разделить на группы. При такой схеме системы освещения мощность каждого отдельно взятого трансформатора снижается.

Трансформаторы для галогенных ламп выпускаются мощностью:60/70/ 105/150/210/250/400 Вт.

Возможности светодиодов

Приборы освещения на кристаллах появились в магазинах сравнительно недавно, но уже успели зарекомендовать себя как очень экономичные и функциональные лампы. И дело даже не в том, что их энергопотребление еще ниже, чем у компактных люминесцентных ламп, а срок службы порой выше в 10 и более раз. Есть у светодиодов и другие достоинства, которых нет у КЛЛ.

Монтаж

С появлением светодиодов стал более доступен монтаж подсветки потолка, причем появилась возможность многоуровневой и цветной подсветки с разделением световых зон. Стало возможным создание неповторимых световых узоров на поверхностях, с плавными переходами и затемнениями.

Светодиодная лента без лишних усилий располагается в нишах и за полотном натяжных потолков. Конечно, для нее нужно стабилизирующее устройство, но это уже вопрос второстепенный.

Есть у такой полосы и еще одно немаловажное преимущество – это наличие многоцветного варианта ее исполнения. При помощи контроллера появляется возможность подсветить потолок теми цветами, которые нравятся

Управлять освещением можно при помощи пульта дистанционного управления, не вставая с любимого дивана.

Размеры

Разница в размерах между КЛЛ и светодиодной лампой Осветительные приборы на светодиодах имеют очень маленький размер как по сравнению с лампочками накаливания, так и с компактными люминесцентными. Трехваттные светодиодные лампы имеют окружность в два см, тогда как размер подобной по силе светового потока семиваттной энергосберегающей – 3.2 х 7.9 см. Благодаря столь малому размеру LED-устройств возможно изготовление точечных светильников толщиной не более двух сантиметров. Причем сюда входит и радиатор, отводящий тепло. Также светодиодные лампы легко встраиваются в секции мебели и позволяют монтаж подвесных и натяжных потолков с минимальным зазором от потолка.

Принимая во внимание форму световых приборов, светодиодные за счет очень малой величины чипов можно поместить в любого вида и размера оболочку, а можно и вообще обойтись без нее. Наглядный пример – лампа с цоколем Е27, называемая «кукуруза»

А можно собрать световой прибор своими руками и с теми характеристиками, которые нужны.

Различие ламп освещения по контактной группе

В большинстве государств существуют определенные стандарты, которые относятся к устройству осветительных приборов. Везде они были разными, поэтому сегодня можно встретить множество разновидностей ламповых цоколей.

Тип «E» — цоколь Эдисона. Самый привычный и распространенный тип подсоединения ламп к патрону. Он распространен в России, и используется повсеместно. Существует всего 10 его типоразмеров, но в принятые в РФ стандарты — это Е14, Е27. Е5 часто встречается в иностранной бытовой технике, а Е10 в подсветке холодильников, духовых шкафов и другого кухонного оборудования. В США стандартом являются Е17, Е26 и Е39.
Тип «B» — байонетный цоколь. Штифтовое соединение происходит путем вставки лампы и её поворота. Используется в автомобилестроении.
Тип «G» — двухштыковый разъем. Вместо резьбы цоколь имеет вид двух штыков, которые вставляются в специальный патрон.
Тип «F» — одноштыковый разъем. Иногда встречается на галогеновых и люминесцентных лампах.
Тип «R» — с утопленным контактом. Имеет два подпружиненных выступа, которые фиксируют лампу в патроне.
Тип «S» — софитный цоколь. Такой цоколь располагается с двух сторон лампы. Называется он так потому, что такие осветительные приборы часто использовались в освещении ванных комнат, зеркал или сцены.
Тип «K» — проводное соединение. Кабельное подключение используется при освещении крупных объектов в сочетании с газоразрядными лампами высокого давления.
Тип «H» — цоколь для ксеноновых ламп. Применяется в отрасли автомобилестроения. Позволяет с точностью разместить осветительный прибор.
Тип «P» — фланцевый цоколь. Также применяется в автомобильной промышленности. Позволяет создать чёткую фокусировку источника света.
Тип «T» — телефонный формат. Такой способ соединения встречается в распределительных щитах и пультах управления.

Чем отличаются светодиодные лампы от энергосберегающих

Было время, когда все повально начали переходить на энергосберегающие светильники для экономии. Сейчас новый тренд — LED-лампочки.

Сегодня LED-лампочки действительно входят в «моду», как и все остальные устройства, которые помогают экономить и не вредят экологии. Главное их отличие от обычных энергосберегающих — это принцип действия.

В энергосберегающем светильнике содержатся пары аргона и ртути. При подаче напряжения ртуть излучает ультрафиолет, который, проходя через специальное покрытие, дает световой поток. А светодиодная (LED) лампа светится в результате подачи тока на светодиоды.

Еще одно отличие — потребляемая мощность. При одинаковой светосиле, светодиодные потребляют в 2-3 раза меньше энергии, чем энергосберегающие, то есть LED-лампочка мощностью в 3 Вт соответствует 5-ваттной энергосберегающей (или 20-ваттной накаливания).

Кроме того, светодиодные лампы более долговечны и менее чувствительны к перепадам напряжения, правда, более чувствительны к высоким температурам, поэтому требуют постоянного охлаждения.

Так как экологичность сегодня играет большую роль при выборе электроприборов, то еще одним существенным недостатком энергосберегающих ламп является использование в их конструкции ртути.

Это значит, что, во-первых, они требуют более осторожного обращения (разбившись, такая лампа может нанести вред домочадцам из-за ртутных испарений), а во-вторых, их нужно утилизировать особым образом — выбрасывать их вместе с обычным мусорам нельзя. Светодиодные в этом смысле абсолютно безопасны, но и стоят они дороже энергосберегающих

Лампы накаливания стремительно теряют былую популярность, а им на смену приходят новые, более технологичные осветительные приборы. Происходит это по простой причине неприемлемо высокого энергопотребления.

Поэтому сегодня большим спросом пользуются люминесцентные, которые в народе называют энергосберегающими, и светодиодные (или LED, от анг. light-emitting diode) лампы. Но, несмотря на множество информации о каждом типе, многих интересует экспертный ответ на вопрос их различий. Так чем отличается светодиодная лампочка от энергосберегающей?

Давайте разберемся. Народное название люминесцентных ламп (ЛЛ) не совсем верно, LED-светильники также являются энергосберегающими. Более того, разные виды энергосберегающих светильников могут отличаться внешне и основываться на совершенно различном физическом принципе работы. Но, для более легкого восприятия статьи, будем употреблять устоявшееся в народе название.

Главный аспект в выборе любой продукции – это вопрос безопасности, который напрямую зависит от физических принципов работы и конструкции изделия. Внутри энергосберегающей лампы находятся пары ртути, поэтому повреждение стеклянной колбы может привести к отравлению человека.

Но, кроме высокотоксичной ртути, многие эксперты считают опасным их ультрафиолетовое излучение, негативно влияющее на сетчатку глаза. Помимо этого, отработавшая свой срок ЛЛ относится к вредному мусору, требующая специальной утилизации.

Основное отличие светодиодной лампы от энергосберегающей, в вопросе безопасности, заключается в отсутствие каких-либо вредных веществ. Более того, светодиодные лампочки могут производиться без использования стеклянной колбы, что значительно повышает механическую прочность конструкции.

Под продолжительностью срока службы подразумевается сохранение всех заявленных производителем характеристик. Если сравнивать только качественную продукцию, то светодиодная лампа в среднем служит примерно 30 тысяч часов, а ЛЛ – всего около 8 тысяч.

Если же вести сравнение с обычными лампочками накаливания, то выигрыш у LED примерно в 45 раз, у ЛЛ и компактных люминесцентных (КЛЛ) примерно в 8 раз. Еще одно отличие энергосберегающих ламп от светодиодных источников освещения заключается в заметном снижении продолжительности рабочего ресурса при частом включении и отключении.

Отличаются LED-лампы и по энергопотреблению. Чтобы создать тот же световой поток, что и от вольфрамовой нити, КЛЛ потребуется примерно в 5, а LED примерно в 8 раз меньше электроэнергии.
