Установка кухонной вытяжки и воздуховода самостоятельно (фото и видео)

Крепление к стене

Как уже упоминалось выше, настенные модели, такие как купольные и навесные вытяжки, монтируются на стену, хотя они существенно отличаются по внешнему виду. Крепление осуществляется с помощью предусмотренных производителем отверстий, расположенных на задней стенке корпуса. Некоторые производители снабжают такие изделия специальными шаблонами. После прикладывания шаблона к стене отмечаются точки крепления, в стене сверлятся отверстия, вбиваются дюбели и, наконец, изделие фиксируется шурупами. Часто крепеж, представляющий собой колышки и шурупы, входит в комплект. Если у вас нет шаблона, вам придется попотеть, тщательно измеряя расстояние между отверстиями, а затем перенести эти измерения на стену.

Подвесьте вытяжку на стену через предварительно просверленные отверстия в корпусе

Конечно, самому это сделать сложно, поэтому лучше пригласить помощника

На этом этапе очень важно убедиться, что карниз правильно выровнен

Еще хуже, если в месте установки вытяжки проходят трубы, тогда ее невозможно будет прикрепить непосредственно к стене. В этом случае сначала необходимо прикрепить к стене деревянные балки и прикрепить к ним вытяжку. К сожалению, это не самое лучшее решение, поскольку карниз будет находиться в стороне от стены и не прямо над плитой, а область за карнизом является удобным местом обитания, например, для тараканов.

Как прикрепить карниз к стене, если мешает газовая труба или стена неровная?

Вместо деревянных балок можно использовать длинные дюбеля, но это опять же не очень хорошее решение, так как нет возможности надежно закрепить их. Лучше убедиться, что вытяжка не загорожена, хотя это не всегда возможно.

Как встроить вытяжку в гарнитур?

Прежде чем приступать к вопросу размещения вытяжки в навесном шкафу, необходимо измерить расстояние между его дном и варочной поверхностью. При наличии газовой плиты это расстояние должно составлять 70-80 см, при установке электрической варочной панели – не менее 60 см.

Отсутствие достаточного пространства между вытяжкой и плитой повлияет на ее производительность: фильтры будут быстрее забиваться, а сама поверхность может быстро потерять свой внешний вид.

Внимание! Монтаж вытяжек такого типа можно производить несколькими способами. При желании можно не задействовать мебель, а создать в стене специальную нишу: так вам не придется использовать свободное место для хранения, но перепланировка может занять немало времени.. Сам процесс монтажа начните с создания разметки в шкафу или нише

Сам процесс монтажа начните с создания разметки в шкафу или нише

Проведите горизонтальную линию на нужной высоте: именно на нее вы будете ориентироваться, устанавливая вытяжную технику. Проделайте в корпусе шкафа несколько отверстий для шурупов, соблюдая параметры выбранной модели вытяжки

Сам процесс монтажа начните с создания разметки в шкафу или нише. Проведите горизонтальную линию на нужной высоте: именно на нее вы будете ориентироваться, устанавливая вытяжную технику. Проделайте в корпусе шкафа несколько отверстий для шурупов, соблюдая параметры выбранной модели вытяжки.

На следующем этапе можно приступать к закреплению вытяжки. Многие модели уже включают все необходимые крепители. С помощью строительного уровня убедитесь, что вытяжка имеет горизонтальное расположение.

Совет: в идеале между стенками втяжки и шкафа должно присутствовать небольшое расстояние. Во-первых, такой подход позволит снизить риски порчи поверхности мебели, а во-вторых, избавит вас от дополнительных проблем, связанных с сильной вибрацией и шумом техники во время работы.

После установки корпуса можно приступать к подсоединению воздухоотводной трубы. Она закрепляется в отверстии вытяжки – и ведет к вентиляционной шахте. Для этих целей можно использовать гофр: расположите трубу таким образом, чтобы не создавать лишних изгибов на пути к вентиляции, иначе вытяжка не будет полноценно справляться с очисткой воздуха.

Все швы загерметизируйте, чтобы избежать выхода воздуха обратно в комнату.

Полностью встроенные вытяжки со всеми подсоединенными коммуникациями (в том числе и с розеткой, размещенной вблизи рабочей зоны) можно проверять на исправность. Если во время работы не наблюдается сильного шума или других реакций, не характерных для модели – значит, вы не допустили ошибок при монтаже.

Монтаж вытяжек по видам

Способ монтажа зависит от вида кухонной вытяжки. Всего существует три основных типа вытяжек:

Встроенные;
Навесные;
Устанавливаемые на шкаф.

Встроенные вытяжки почти не заметны. Они устанавливаются в шкаф, который должен быть спроектирован специально под оборудование для циркуляции воздуха. Монтаж такой вытяжки не сложен. Главная задача- рассчитать размеры для установки вытяжки правильно. Для подвесного шкафа должна быть на 30-40 см меньше, чем у обычных.

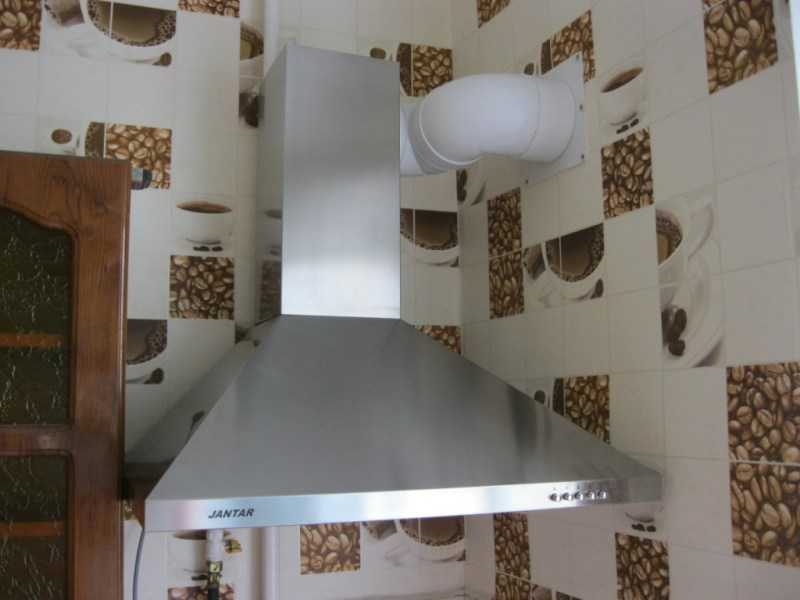

Навесные вытяжки необходимо крепить прямо к стене. Все части таких вытяжек видны, поэтому нужно устанавливать их аккуратно, не допуская больших зазоров.

Все вытяжки должны устанавливаться на высоте в 75 см от газовых плит и 65 см- от электрических. Такого расстояния достаточно, чтобы оборудование не нагревалось от исходящего от плиты тепла. При этом нужно учесть рост людей, которые будут чаще всего готовить на кухне. Вытяжку должно быть удобно включать и выключать.

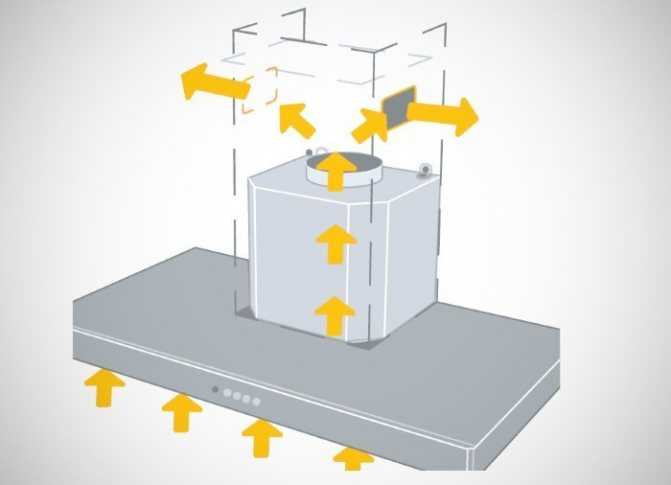

Принцип работы электрической вытяжки

Для начала вспомним, для чего необходима вытяжка и как она работает. Назначение любой модели вытяжного оборудования, предназначенного для установки над плитой, — это очистка воздуха от продуктов горения и запаха, который распространяется по всей квартире во время приготовления пищи.

Как известно, при горении природный газ образует немало вредных для здоровья человеческого организма веществ, среди которых большое количество азота, углекислый газ, окись углерода, различные примеси.

Чем быстрее ненужные элементы будут выведены наружу, тем чище и безопаснее будет воздушная среда. В небольшом помещении с малым процентным содержанием кислорода в воздухе человек начинает быстро уставать и чувствовать недомогание.

Электрические вытяжки давно стали незаменимым атрибутом кухонных помещений. Их устанавливают непосредственно над газовой или электрической плитой, некоторые модели оборудуют воздуховодом для вывода продуктов горения наружу

Очистка воздуха происходит двумя способами. Одни модели просто удаляют его из помещения, другие пропускают сквозь очищающие фильтры. Следует понимать, что вытяжка не может производить полноценное вентилирование кухни.

Чтобы воздух стал по-настоящему свежим и здоровым, необходимо наладить и приточную вентиляцию. Простейший вариант доступа воздуха – регулярное проветривание путем открывания окон и форточек.

Руководство по установке встроенной вытяжки в шкаф

Если вы уже имели дело с такими инструментами, как электролобзик, перфоратор и другими, то установить вытяжку в кухонный шкаф не составит вам особого труда. Кухонные гарнитуры для небольших помещений имеют в своём комплекте навесной шкафчик, предназначенный именно для встроенной вытяжки. Монтаж производим в несколько этапов.

Внимание. Встраиваемые модули выпускают, рассчитанные на 45, 50, 60 и 70 см расстояния между боковыми стенками навесного шкафа

Оперируя этими данными, вы всегда можете подобрать нужную модель очистного устройства.

Прежде всего, приобретаем вытяжное устройство, которое по размерам (ширине и глубине) должно плотно помещаться в проём шкафа.
При установке кухонной стенки вытяжной ящик помещаем ровно над плитой.
Шкаф снимаем со стены и переворачиваем его вверх дном. Снимаем дверцу и среднюю полку.
На днище ставим вытяжку, и карандашом обводим устройство по периметру.
В середине контура разметки высверливаем отверстие такого размера, чтобы в него можно было ввести пилку электролобзика.
Выпил, производим от отверстия, плавно входя в линию разметки. Вынимаем сердцевину.
На полку ставим вытяжку вентиляционным отверстием, соблюдая совпадение внешних контуров обоих предметов.
Сопло обводим на полке карандашом.
Вырезаем лобзиком монтажное отверстие.
То же проделываем и с верхней плоскостью шкафа.
Вставляем оборудование внутрь шкафа. Крепим его винтами к вытяжному проёму.
На сопло одеваем полку и закрепляем её на боковых стенках ящика.
Шкаф с вытяжкой возвращаем на прежнее место.
Продеваем гофру через полки и одеваем её конец на сопло. Крепим воздуховод хомутом. Верхнее окончание воздуховода вводим в вентиляционный канал. Также поступают с полимерной и металлической трубой.
Все стыки заполняем герметиком.
Правильно подключаем питание к оборудованию аналогично способам, описанным в предыдущей главе.

Мнение эксперта
Александр Диденко
Сборщик мебели в компании Мабакс

Совет: если выводы вытяжки и вентиляционного канала имеют круглое или прямоугольное сечение, а воздуховод наоборот, то для этого существуют переходники. Поэтому заранее запаситесь этими изделиями.

Установка вытяжки с отводом в вентиляционную шахту

Установку вытяжек в вентиляционную шахту нужно доверять только мастерам своего дела, так как это достаточно не простой процесс. Единственным недостатком во время монтажа могут быть дополнительные расходы из-за подготовительных работ

Важно никогда не забывать, что вытяжки должны соответствовать размерам плиты или даже быть больше

Также при их монтаже огромную роль играет воздуховод. Гофрированную трубу установить можно и самому,

без надлежащих инструментов. Такая труба делается только круглой формы и единственным её недостатком является то, что из-за присутствия колец она может издавать шум во время работы.

Встраивается она обычно в выпрямленном виде. Так уменьшается шум

, и такая установка защищает трубу от лишних загрязнений. Также существуют пластиковые трубы. Они устанавливаются при помощи колен и переходников. Мастера обычно устанавливают не больше трёх колен.

Если знать все главные моменты подключения вытяжной системы и иметь при этом наработанные навыки, то подключить её не составит труда. Обычно её монтируют на расстоянии от 80 см.

от плиты, при условии, если она газовая. Если плита электрическая, то её устанавливают на расстоянии не более 70см. Она всегда должна соответствовать размерам кухни.

Очень важная деталь при установке вытяжки с отводом в вентиляционную шахту – это ориентировка на её мощность,

и на её качество. А самой качественной считается вытяжка из нержавейки.

Установку такой вытяжки лучше доверить профессионалам, тогда вы получите качественное устройство по очищению комнаты от загрязненного воздуха во время приготовления любой пищи. Конечно же, никогда не стоит забывать о том, что кухонное помещение должны быть не только функциональным, но и красивым.

Для красивого дизайна в вытяжки встраивают подсветку. Более предпочтительные подсветки считаются со светодиодными лампами. Более дешёвые варианты оснащены кнопками, а дорогие сенсорными регуляторами.

Как подключить к электричеству

Когда проводится крепление кухонной вытяжки, установка должна выполняться с учетом необходимости ее дальнейшего подключения к сети. Самым ответственным моментом является прокладка провода заземления. Нередко требуется монтаж дополнительной розетки немного выше, чем будет монтироваться аппарат. Необходимо сделать перфоратором канавки для прокладки кабеля.

Несмотря на то что схема подключения проста, лучше всего предоставить выполнение данной работы профессиональному электрику. В этом случае подключенная розетка будет безопасной для использования. Подключить вытяжку на кухне можно и без установки розетки. Некоторые производители не оснащают аппараты вилкой. Это позволяет подключать аппарат непосредственно к электрической сети. Кроме того, не следует забывать о заземлении.

Виды встраиваемых вытяжек по способу очистки воздуха

Встраиваемые, да и остальные тоже, вытяжки могут отличаться по способу очистки воздуха от продуктов горения и пара. В частности различают два типа.

Проточная вытяжка

Проточная вытяжка – она соединяется вентиляционными трубами с дымоходом или каналом, выводящим через стены на улицу. Внутри них установлены нагнетательные вентиляторы, которые втягивают воздух, двигая его по системе принудительно. Загрязненный воздух выводится за пределы помещения по указанному пути. Он заменяется свежим, а значит в помещении, для эффективной работы прибора должна быть предусмотрена качественная система приточной вентиляции.

Канальная вытяжка

Перед вентиляторами на входе в прибор установлены жироулавливатели – металлические сетки, которые со временем забиваются и требуют чистки или замены на новые детали.

Для чего необходимы жироулавливатели?

Такие приборы очень эффективны при соблюдении всех условий монтажа. Они проветривают помещение, постоянно затягивая в него свежий воздух.

Вытяжка циркуляционного типа

Рециркуляционные вытяжки – внешне эти приборы не будут отличаться от своего проточного аналога, но работают они по другому принципу. Такие приборы не нуждаются в подключении к вентиляционной системе. Их задача – прогонять загрязненный воздух через систему фильтров, расположенных внутри их корпуса. Первым на входе устанавливается жироулавливатель. Дальше идут вентиляторы с электромоторами, а потом все остальное. Воздух возвращается в помещение, и циркулирует в нем снова. Именно поэтому этот тип получил соответствующее название.

Вытяжка циркуляционного типа

Удобство пользования такой вытяжки одно — это ее компактность и отсутствие необходимости протягивать через всю кухню трубы. Недостатков больше. Во-первых, фильтры, наполненные абсорбирующими веществами (в основном это активированный уголь) со временем вырабатывают свой ресурс и нуждаются в замене, так что те, кто хотел приобрести такое оборудование, готовьтесь к дополнительным тратам. Во-вторых, разовый прогон через фильтры не может очистить воздух полностью. В-третьих, система не создает перепада давления, а значит, свежий воздух в помещение будет поступать хуже.

Островная вытяжка в дизайнерском исполнении

Размеры кухонных вытяжек

Размеры вентиляционного механизма напрямую влияют на площадь вытяжной области. Поэтому при выборе техники нужно помнить, что встроенная вытяжка должна иметь ширину, равную параметрам плиты. Если она будет меньше, чем габариты варочной поверхности, то качество очистки воздуха снизится.

Если плита еще не куплена, то при выборе размеров вытяжки нужно ориентироваться на пространство между навесными модулями кухонного гарнитура, в которое она будет встроена.

50 сантиметров

Ширина встраиваемой вытяжки 50 см – стандарт, поэтому такой очистительной техники больше всего на рынке. Данные габариты позволяют практически полностью скрыть прибор в навесном шкафу. Некоторые модели могут менять объем вентилируемой площади.

Устройство стандартных размеров можно оптимально вписать в любой кухонный гарнитур. Почти все производители бытовой техники изготавливают вытяжки таких размеров. Поэтому легко можно подобрать модель желаемого бренда, мощности и цены.

90 сантиметров

Встраиваемая вытяжка 90 см имеет гораздо больше производительности и мощности. Такое устройство подойдет для просторной кухни с широкой плитой. При этом придется подбирать кухонную мебель специально под вытяжку, а не наоборот.

В небольших кухнях габаритную технику устанавливать нецелесообразно.

60 сантиметров

Вытяжка встраиваемая 60 см тоже относится к устройствам стандартных размеров. Рынок бытовой техники пестрит разнообразием приборов такой ширины.

Несомненный плюс – устройство легко монтируется в любой кухонный гарнитур.

Выбор воздуховода: особенности, классификация

Вытяжки могут располагаться в двух положениях:

Горизонтальное расположение. Основное преимущество данного вида — упрощенная схема замены кассет. Такая вытяжка не уступает по производительности и энергопотребления современным приборам.
Вертикальное расположение – установка на кухне производится открытым способом. Популярный способ по причине простой замены фильтрующих элементов.

Можно выбрать другой вариант установки, не требующий специальных нормативов и государственных стандартов. Но при его исполнении стоит выполнять все правила и рекомендации крепления кухонной техники.

Обязательно должна быть выполнена гибкая связь. Она производится с использованием высокопрочных полимерных материалов:

полипропиленглоуколь;
полипропилен;
полипропиленуглерод;
полипропенелирующие химические элементы второй группы.

Виды воздуховодов

Вентиляция должна соответствовать объему (не менее ½) от вытяжного шкафа. Для врезки воздушного канала необходимо получить согласование от заинтересованных служб.

Выбирая воздушный канал для воздухоотведения, стоит учитывать углы с размером больше или меньше 90 градусов. При несоблюдении данного условия подача воздуха не будет осуществляться. Терморегуляция должна быть выполнена с такими условиями, чтобы обратный клапан мог перекрывать подачу воздуха в фильтр.

Для воздуховода отверстие стоит сделать заранее

Режим работы

Все вытяжки используют либо один из принципов режима работы, либо рассчитаны на оба.

Принципы работы:

Отводной. При нем необходимо вывести вытяжной канал отвода в вентиляционную систему здания. Отработанный воздух поступает в трубу и выводится на улицу. Диаметр воздуховода у техники с отводным очищением стандартно бывает 12 и 15 см.
Циркуляционный. Вытяжка очищает воздух, поступающий внутрь своей конструкции, с использованием фильтров. Очищенный воздух перемещается снова в помещение.

Каждый из режимов имеет плюсы и минусы. При отводе воздуха из помещения качество очистки лучше, особенно если в семье много готовят. Но вид гофры, расположенному по верху кухонных шкафов, портит общий вид кухни. Поэтому в современных моделях применяется двойной вид режима очищения.

Также существует комбинированный принцип. В современных моделях стало популярным использовать два режима. Только не одновременно, а меняя систему очищения, переключая с отводки на циркуляцию.

Циркуляция связана со сменой уголных фильтров, которые надо менять раз полгода или в год. Или следить за состоянием жироулавливающих фильтров, подвергая их чистке. Зато эстетически кухонный гарнитур выглядит красиво и цельно.

Режим очистки воздуха через угольные фильтры чаще используется для встраиваемой вытяжки. Кстати, некоторые производители продают вытяжки с дополнительным комплектом таких фильтров.

Проведение монтажных работ

Подключение вытяжки на кухне к вентиляции состоит из следующих действий:

Установка вытяжного элемента (корпуса) над поверхностью плиты или варочной панели. После предварительной разметки и расчета высоты.
Монтаж воздуховода. Позволяет подсоединить вытяжку к воздуховоду.

Монтаж вытяжки

В зависимости от модели вытяжка может иметь различные способы монтажа. Производители прилагают к технике подробную инструкцию и план. Он включает в себя:

пошаговое описание всех действий по установке вытяжки и ее подключению к вентиляции;
подробные рисунки, позволяющие наглядно понять процесс сборки;
все размеры, необходимые для правильной разметки.

В отличие от купольных и островных, встраиваемые вытяжки требуют подготовки мебельной ниши. Мебель выпиливается электролобзиком: под установку корпуса вытяжки (прямоугольное или квадратное отверстие) и под ввод воздуховода (круглое).

Монтаж воздуховода

Воздуховод приобретается отдельно и не входит в комплектацию вытяжки. Это контур (труба), которая соединяет изделие и вентиляцию для отвода загрязнений на улицу. Воздуховод не должен быть длиннее 3 метров. Каждые лишние 100 сантиметров трубы, отнимают примерно 10-15% от мощности вытяжки и снижают ее эффективность.

Воздуховоды различаются по следующим характеристикам:

Сечение. Прямоугольной или круглой формы.
Размер. Диаметр круглой трубы или ширина-длина прямоугольной.
Вид материалов. Пластик или металл, например, нержавеющая / оцинкованная сталь.

Различают несколько основных видов воздуховодов для подключения вытяжки к вентиляции:

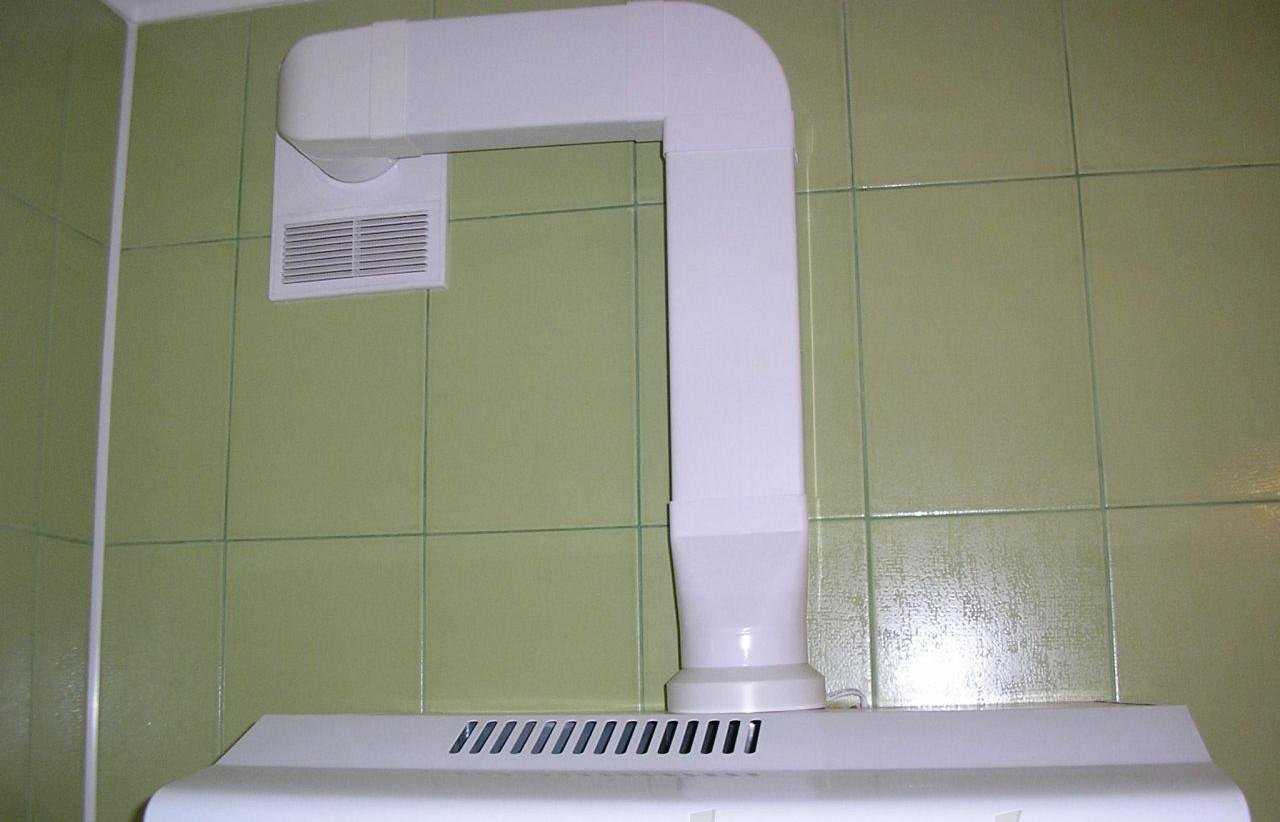

Пластиковые. Имеют прямоугольную форму. Не изгибаются, при прокладке требуется использовать соединяющие поворотные элементы (угловые трубы).

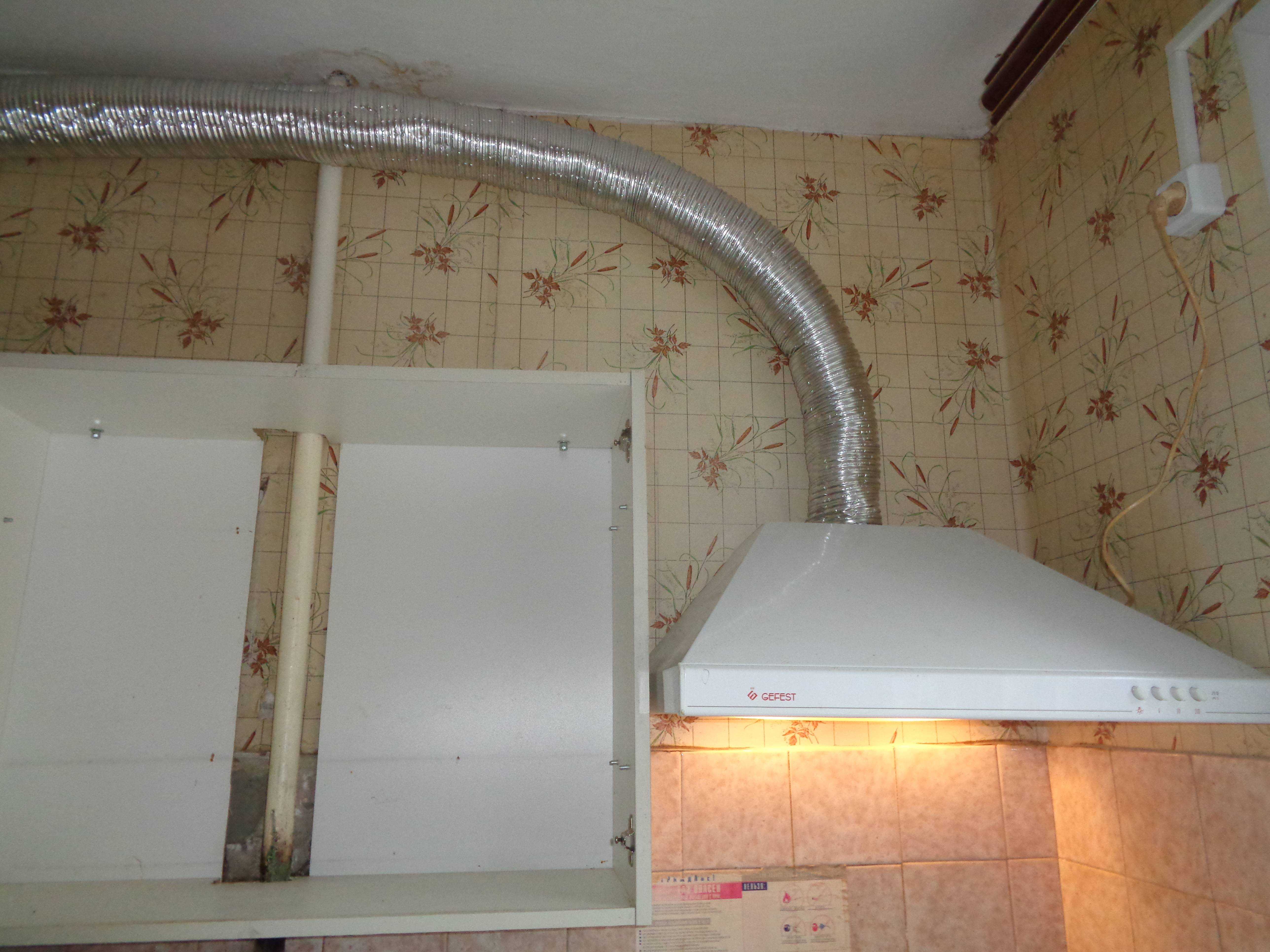

Металлические гофрированные. Классическая гибкая труба с круглым сечением.

Пластиковые трубы — более современные и дорогостоящие воздуховоды, обладающие следующими преимуществами:

Пониженный уровень шума. По сравнению с гофрированными трубами.
Высокое качество. На плоских пластиковых стенках не оседают жир и загрязнения.

Для монтажа воздуховодов необходимы следующие дополнительные элементы:

Переходники. Подключаются к выходному отверстию вытяжки и вентканалу. Позволяют присоединить пластиковую трубу или гофру.
Колена и отводы. Позволяют совершить изгиб при прокладке пластиковых воздуховодов.

При монтаже воздуховода, следуйте рекомендациям:

Минимизируйте количество изгибов. Они должны быть не более 90 градусов. При прокладке пластиковых труб используйте не более 2-3 коленных элементов (углов). Изгибы негативно влияют на КПД вытяжки.
Не превышайте длину труб, равную 3 метрам.

При подключении вытяжки к вентканалу специалисты Miele рекомендуют установить комбинированную решетку. Это позволит не перекрывать отверстие вентиляции полностью, разделив его на две части: для естественной циркуляции и принудительного отвода воздуха.

Виды встраиваемых вытяжек

Мы не рассматриваем эксплуатационные характеристики агрегатов, а только принципиальные технические отличия.

Таблица. Виды вытяжек

Тип вытяжки	Краткое описание особенностей функционирования
Проточная	Самые простые устройства, чаще всего используются в общественных зданиях. Отработанный воздух из помещений выбрасывается прямо на улицу. Некоторые более современные модели имеют специальные фильтры для частичной очистки воздушных масс. Недостаток – из помещений удаляется большое количество тепла, необходимо увеличивать затраты на содержание зданий в зимний период времени.
Рециркуляционная	Современные конструкции, имеющие различные эффективные фильтры для очистки воздуха. После очистки он не выбрасывается на улицу, а подается обратно в помещение. За счет этого не теряется тепловая энергия. Недостатки – дорогостоящие фильтры необходимо периодически менять, появляются сложности в обслуживании. При несоблюдении рекомендованных режимов пользования эффективность очистки воздуха резко уменьшается. Преимущество – могут монтироваться в замкнутых герметичных помещениях.
Комбинированная	Наиболее удачная конструкция. Вытяжки имеют два режима функционирования, для изменения типа установлены специальные заслонки. Переключение делается в ручном режиме в зависимости от потребности в конкретных условиях. Единственный недостаток – самая высокая стоимость среди всех типов устройств.

Во время выбора надо взвешивать все особенности помещений и условия их эксплуатации

Важно помнить, что ошибки при подборе модели приносят не положительный, а отрицательный результат по качеству воздуха в кухнях

Принцип действия вытяжек

Особенности установки

После покупки выбранной модели возникает главный вопрос, как установить встраиваемую вытяжку. Сделать это вовсе не так сложно, как кажется, но в первую очередь стоит определиться, какой тип этого оборудования будет установлен у вас дома. Для хозяев малогабаритных квартир идеально подойдет установка встраиваемой вытяжки в шкаф. Также ее можно встроить в потолок или на стену, но все зависит от индивидуальных предпочтений. От правильного выбора места и монтажа зависит безопасность рабочей площади кухонного помещения и всей квартиры. Если выбор хозяев квартиры или дома остановился на встраиваемой модели, специалисту понадобится изготовить специальный шкафчик в соответствии с размерами оборудования либо переделать тот, который включен в кухонный гарнитур.

Помимо самого устройства понадобится воздуховод, электрический кабель, дополнительная фурнитура и детали для монтажа. Если у вас нет опыта по установке таких приборов, лучше всего доверить весь процесс специалисту, несмотря на то, что в инструкции к оборудованию есть подробная схема установки встраиваемой вытяжки. В процессе следует придерживаться главных правил, поскольку сам монтаж такого устройства является достаточно трудоемким. Размеры шкафчиков могут быть любыми, но в основном используется основа размером 45-50 см, при этом ее точные габариты зависят от модели конкретного устройства

При установке важно соблюдать определенные правила:

Выдвижная панель прибора всегда должна оставаться видимой, а также выдвигаться и задвигаться без особых усилий.
Выходное отверстие должно быть ровно соединено с проемом в стене либо с вентиляционной шахтой.
Необходимо точно соблюдать расстояние между поверхностью варочной панели или плиты и панелью устройства, в среднем оно должно составлять 65-80 см.
Для воздуховода обязательно понадобится сантиметровый антивозвратный клапан, не пропускающий загрязненный воздух обратно.

Установка такого прибора с фильтром без отвода имеет свои особенности, но главным из них всегда остается соблюдение правил безопасности — именно по этой причине их не рекомендуется устанавливать самостоятельно.
