Установка счетчиков воды своими руками

Устройство счётчика воды

Существует несколько видов счётчиков воды, работа которых основана на разных принципах. Это разнообразие обуславливается измерением несопоставимо больших объёмов протекающей жидкости под высоким давлением. В бытовых условиях, используются простые устройства, рассчитанные на стандартные технические условия систем центрального водоснабжения.

Бытовой счётчик имеет две полости: мокрую и сухую. Они разделены между собой герметичной металлической перегородкой с резиновым уплотнителем.

Работа бытовых счётчиков основана на вращении 6-10 лопастной крыльчатки, протекающим потоком воды. Сама крыльчатка расположена в мокром отсеке. На центральной оси этой крыльчатки, зафиксирован магнит. Посредством поля этого магнита, импульс вращения передаётся в сухой отсек, где его улавливает другой магнит, тоже закреплённый на оси шестерёнки.

Устройство счётчика воды, видится одновременно и банально простым, и чрезвычайно сложным. Его простота выражается в высокой надёжности и точности показаний, а сложность можно понять, только если попробовать его собрать своими руками. С гарантией 99,99% можем сказать, что установить все шестерни счётчика воды на свои места и собрать сухой отсек в рабочее состояние в домашних условиях — невозможно.

Как выбрать место для прибора

Перед тем, как устанавливать счетчик, надо определить подходящее место расположения прибора. Для этого проводят оценку состояния трубопровода, наличие отводов от стояка. Счетчики можно монтировать и горизонтально, и вертикально. Главное, к прибору должен быть обеспечен свободный подход. Прибор устанавливают вблизи ввода трубопровода в раструб сантехники. В частном доме удаленность счетчика от выхода трубы из сантехнического устройства составляет двадцать сантиметров.

Как правило, приборы крепят к патрубкам, которые ведут к общему стояку, располагая счетчик после отсекающего крана. Самым удобным размещением считают около санузла либо мойки. Линейный участок тубы должен располагаться от места врезки прибора на расстояние, которое прописано в паспорте для прибора. Обязательным требованием является замена старых запорных элементов на современные шаровые. Для водоснабжения горячей воды из пластика применяют маркировку крана DN25, для холодной воды применяют маркировку DN15.

Ставить самостоятельно или через фирму?

По действующему законодательству установка счетчиков на воду происходит за счет владельца жилья. То есть вы должны купить счетчик, установить его за собственные средства. Пломбируют установленные водомеры представители водоканала или ДЭЗа бесплатно.

Порядок самостоятельной установки

Самостоятельная установка счетчиков на воду возможна. Никто возражать не должен. Вам только придется все делать своими руками — и ставить счетчик, и вызывать представителя ЖЭКа для его опломбирования. Что вам нужно:

• приобрести счетчик и все необходимые детали;
• договориться и оплатить отключение стояка холодной/горячей воды (обращаетесь в эксплуатационную кампанию, назначаете дату и время);
• установить счетчик, включить воду;
• вызвать представителя водоканала или ДЭЗа (в разных регионах по-разному) для его опломбировки, получить акт ввода в эксплуатацию на руки;
• пойти с актом и паспортом прибора учета (должен стоять серийный номер, штамп магазина, дата заводской поверки) в ДЭЗ и поставить водомер на учет.

Самостоятельная установка счетчиков на воду не запрещена

Все бумаги рассматриваются, заполняется типовой договор, вы его подписываете, на этом считается, что вы платите за воду по счетчику.

Как нанять хорошую фирму и что они должны сделать

Есть два способа найти фирму, которая занимается установкой счетчиков на воду: взять список в ДЭЗ или найти в в интернете самостоятельно. В списке будут уже точно фирмы имеющие лицензии, но явно не все, которые работают в данной области. В интернете же надо обязательно проверить наличие лицензии. Ее копия должна быть выложена на сайте.

Потом в любом случае вам стоит прочесть стандартный договор, который будет заключать с вами предприятие. В нем должен быть прописан полный перечень услуг. Условия могут быть разные — кто-то предоставляет свой счетчик, кто-то ставит ваш, кто-то приходит со своими запчастями, кто-то работает с тем, что имеется у хозяина. По сочетанию перечня предоставляемых услуг и делаете выбор.

Без особых хлопот, но за приличные деньги

Раньше в договоре был пункт о сервисном обслуживании и без него фирмы ставить счетчики не хотели. Сегодня этот пункт признан незаконным, так как обслуживать фактически счетчик не надо, и его в оговоре быть не должно, а если есть, вы вправе от этих услуг отказаться и не платить за них.

Подготовка к установке

Если вы остановили свой выбор не какой-то кампании, вы должны оставить им заявку. Есть два варианта — некоторые фирмы принимают заявки на своем сайте и даже могут предложить за это скидку, другие же предпочитают видеть вас в офисе и подписать договор.

Сначала представители фирмы обследуют место установки

В любом случае, сначала приезжает представитель кампании (вы согласовываете дату и время приезда), осматривает «поле деятельности», оценивает состояние труб, делает замеры, часто делает фото коммуникаций. Все это необходимо для того, чтобы можно было разработать схему подключения счетчика и быстро ее собрать. Затем вам должны позвонить и уточнить дату и время установки счетчика на воду. В этом разговоре вам надо выяснить, кто договаривается об отключении стояков с эксплуатационной кампанией. Нормальные фирмы это берут на себя.

Установка счетчиков на воду представителями кампании

В назначенное время приезжают представитель кампании (иногда двое), выполняют работу. По идее, они должны с вами согласовать что и как ставить, но это происходит далеко не всегда. По окончании работ (обычно занимает около 2 часов) они выдают вам акт выполненных работ и специальную бумагу на которой написаны заводские номера приборов учета. После этого вы должны вызвать представителя говодоканала или ДЭЗа для опломбировки счетчика (в разных регионах этим занимаются разные организации). Пломбирование счетчиков услуга бесплатная, вам надо будет только время согласовать.

При нормальном состоянии труб установка счетчиков на воду у профессионалов занимает порядка 2 часов

В акте, который вам выдали при установке, должны быть проставлены начальные показания счетчика (они отличаются от нуля, так как прибор на заводе поверяется). С этим актом, ксерокопией лицензии организации и паспортом вашего водомера вы идете в ДЭЗ, подписываете стандартный договор.

Можно ли установить счетчик расхода воды самостоятельно — что об этом говорит закон

Возможность установить водомер самостоятельно не оговаривается отдельно в законодательном порядке, закон лишь обязывает всех граждан Российской Федерации иметь их в наличие.

В то же время, все водомеры должны соответствовать требованиям стандартов и быть включенными в перечень разрешенных к установке в квартирах. Впрочем, специалисты уполномоченных организаций предложат хозяину квартиры аттестованные счетчики воды, проблем с которыми  не возникнет.

До 2012 года, чтобы установить счетчик на трубу, необходимо было обратиться в территориальное жилуправление с заявлением – правилами  установки водяных счетчиков в квартире иное не предусматривало. Сейчас все можно подключить своими руками.

Установить счетчик силами представителей управляющей кампании — порядок оформления

В наше время самостоятельно установить счетчик на воду в квартире разрешается. Но если Вы все же решили установить прибор учета силами представителями компании, то потребуется выполнить следующие действия:

1. Подать заявление в жилищно-коммунальную контору по принадлежности. Здесь должны предложить на выбор перечень специализированных организаций, устанавливающих водомеры на воду в квартирах
2. Далее, надо подписать договор с исполнителями на производство работ по установке водосчетчика в квартире и их дальнейшему обслуживанию
3. По окончании работ по установке в квартире составляется акт приемки аппаратуры и вводу ее в эксплуатацию.
4. Одновременно с составлением акта производится опломбирование водомера.
5. С эксплуатирующей организацией заключается договор об использовании данных приспособлений для начисления оплаты за использованную воду.

Установить бесплатно — кому закон обеспечивает бесплатный монтаж приспособления

Следует заметить, что по закону бесплатно, установить счетчик на воду может определенная группа граждан.

Бесплатно данной услугой могут воспользоваться:

• граждане с совокупным доходом ниже прожиточного минимума;
• участники ВОВ;
• недееспособные граждане относящиеся к первой и второй группе;
• граждане воспитывающие детей инвалидов.

Установка

Для установки счетчиков воды естественно, необходимо перекрытие воды. Если вдруг так случилось, что на отводе в квартиру (дом) отсутствуют краны – их необходимо установить. В этой ситуации без привлечения уполномоченных лиц не обойтись – нужно отключать стояки и сливать воду. В любом случае, оплата за отключение водоснабжения для установки вентилей будет несоизмерима со стоимостью установки счетчиков на воду. Но вариант с отсутствующими кранами (или неработающими) более относится к исключениям. Обычно встречается ситуация, когда вводной кран плохо держит давление и немного пропускает воду в закрытом состоянии.

Когда краны плохо держат – это не проблема, если конечно “недержание” проявляется в подкапывании, а не сильной струей. Безусловно, более качественным решением будет замена таких кранов, но финансовые возможности встречаются разные.

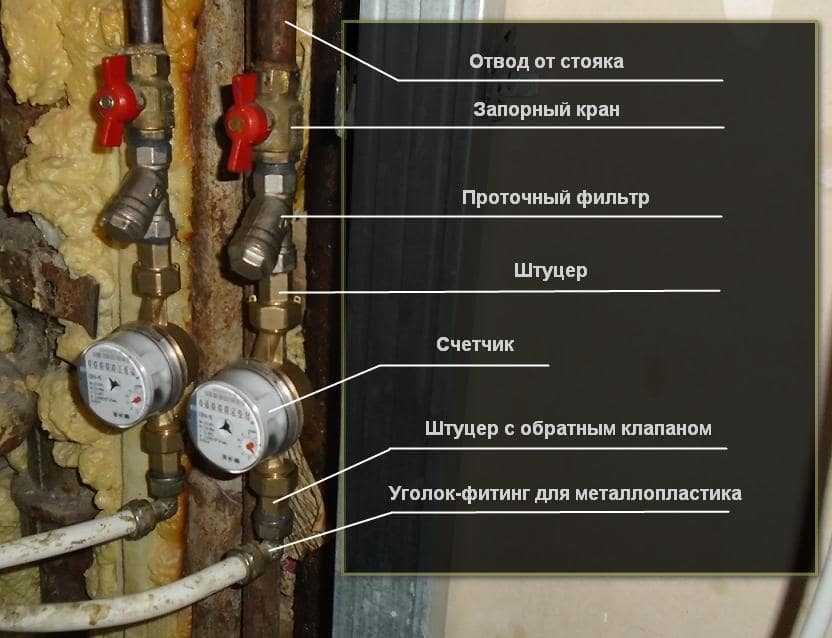

Итак, водосчетчик с обвязкой устанавливается сразу после вводного крана. Для монтажа необходима наружная резьба на кране – при необходимости таковая обеспечивается ниппелем на “1/2”. Если установка производится на трубопроводе “3/4”, то необходимо сузить диаметр до “1/2” при помощи переходных резьбовых изделий (футорок, ниппелей и прочих). К слову, встречаются штуцера (уши) для водосчетчиков сразу под резьбу “3/4”, но их не так просто найти в магазинах.

Первоначально собираются все резьбовые соединения, требующие герметизации – штуцер без обратного клапана (который идет до счетчика) вкручивается в проточный фильтр, а затем оба узла накручиваются на вводной кран. Штуцер с обратным клапаном (ставится после счетчика) вкручивается в резьбовое соединение, которое является продолжением квартирной разводки. В итоге собирается узел, в центре которого два штуцера с промежутком под сам счетчик. Следует заметить, что помимо названых деталей, понадобятся дополнительные переходы и уголки – все зависит от положения вводных кранов и продолжения разводки от стояка.

Не забывайте соблюдать направления движения воды, ими обладают: фильтр, штуцер с обратным клапаном и сам счетчик воды.

Смотрите советы:”Как правильно выполнять резьбовые соединения в сантехнике”.

При сборке всей обвязки, следует следить за правильным расположением штуцеров – они должны быть соосны, без видимых отклонений от общей оси.

Ну и наконец, устанавливается сам счетчик – не забудьте о прокладках. При первом включении следует плавно подавать воду, ибо резкой подачей можно повредить прибор.

Одним из необязательных узлов является редуктор давления. Устанавливается редуктор после фильтра, до штуцера.

Какая польза от редуктора давления? В первую очередь это экономия воды – уменьшает напор в открытом кране и соответственно расход меньше. Естественно сила напора регулируется специальным болтом на корпусе. Второй момент (это в теории) – этот узел уменьшает давление во внутриквартирных трубах и уменьшает вероятность прорыва, например, гибкой подводки унитаза. Подчеркну, что это только в теории, на практике же есть мнение, что при закрытых кранах давление возрастает до такого же значения, как и в стояке.

Стоит добавить, что обычно положение установленного счетчика не имеет значения, за исключением вертикального, таблом вниз (более точно о допустимых положениях расскажет паспорт прибора). На жестко установленных штуцерах, счетчик можно установить как угодно, вокруг оси штуцеров. Ко всему прочему, само табло свободно вращается на водосчетчике.

Бывают ситуации, когда из-за конфигурации труб внутренней разводки всю обвязку невозможно разместить в разрыв трубопровода без серьезной переделки всех труб. Тогда выход счетчика (а точнее штуцер с обратным клапаном) подключается к гибкой подводке (гибкая подводка с конфигурацией гайка/гайка), а та в свою очередь прикручивается к дальнейшей разводке. Как правило, при установке пломб такое подключение не подвергается критике, но категорически рекомендуем воспринимать такое решение как временное. Ведь гибкая подводка – слабое место водопровода, дает протечку чаще других узлов.

Теперь дело за малым – подать заявку на опломбирование и учет воды по счетчикам. А экономия будет положительно вами оценена уже в первые месяцы эксплуатации.

Оцените публикацию:

Currently 4.75

Оценка: 4.8 (4 голосов)

Монтаж водосчетчика своими руками – действуйте по инструкции

Замена счетчика воды выполняется по определенной схеме. Универсальный вариант установки нового прибора приведен на чертеже ниже.

Универсальная схема установки нового счетчика

Эта схема используется для монтажа счетчика на вертикальные участки трубопроводов (если вода подается сверху) и на любые горизонтальные

Важно! В случаях, когда водомер ставится на вертикальную трубу с подачей воды снизу, обратный клапан размещают не после прибора учета (как указано на схеме), а после него

Прежде всего демонтируется старый счетчик

Далее мы опишем пошагово, как поменять старый счетчик на новый. Прежде всего, нужно купить некоторые комплектующие. В частности, запорный кран, обратный клапан, полиамидные нити, паклю, лен или и фильтр. Первый элемент монтируют на входящем трубопроводе. На полипропиленовые трубы возможна установка крана из пластика. В остальных случаях желательно купить надежное устройство, изготовленное из латуни.

Фильтр (механический) очистки снабжается сеточкой. Она останавливает крупные загрязняющие частички. Желательно регулярно (раз в пару лет) разбирать фильтр и очищать его от накопившихся взвесей. Для вертикальных магистралей подходят косые фильтрующие приспособления, для горизонтальных – прямые

Обратите внимание! Многие запорные краны располагают собственным фильтром. В этом случае тратиться еще на одну сеточку не нужно

Теперь нужно демонтировать и разобрать (при необходимости) старый водосчетчик. Тут проблем у вас не возникнет. Перекрываете подачу воды на стояке. Откручиваете ключом две американки. Возможно, вы хотите отложить какие-либо детали старого водомера, разберите его, снимите нужные элементы.

Приступаем к монтажу нового водоизмерителя:

1. Раскладываете на полу в одну линию все требуемые комплектующие – запорное приспособление, фильтр с сеткой, сам водомер, обратный клапан.
2. Демонтируете старый запорный кран. Иногда открутить его бывает сложно. В такой ситуации придется срезать его вместе с куском трубы, после чего на оставшемся конце магистрали нарезать резьбу.
3. Ставите новый кран, подсоединяете к нему фильтр. Эта часть операции выполняется на сухую. Накручиваете фильтр на 4–6 витков. Замечаете, на каком витке он становится отстойником вниз. Раскручиваете сделанное соединение. Уплотняете резьбу фильтра выбранным материалом.
4. Прикручиваете к фильтрующей сетке патрубок гайки. Уплотняете место соединения.
5. Накручиваете водомер. Уплотнитель использовать не нужно. А вот прокладку нужно поставить обязательно.
6. Второй патрубок подсоединяете к обратному клапану. Затем эту часть прикручиваете к счетчику.

Осталось соединить полученную конструкцию с ранее установленным запорным краном и внутриквартирной разводкой. Заменяйте водосчетчик своими руками по приведенной схеме, придерживаясь всех изложенных рекомендаций. У вас все получится!

Как установить счетчик на воду: составление схемы

Схема установки водоизмерительного устройства является необходимым моментом во время подготовки к монтажу прибора. Этот документ могут потребовать сотрудники водоканала, поэтому игнорировать его составление ни в коем случае не рекомендуется. Схема стандартного типа содержит последовательность элементов, из которых будет состоять новый узел, внедренный в водопроводную коммуникацию. Рассмотрим, какие составляющие входят в этот документ:

• водопровод, по которому поступает вода в жилище;
• запорный элемент, представленный шаровым краном;
• фильтр (сетчатого типа);
• счетчик, расположенный по направлению движения жидкости;
• обратный клапан для счетчика воды.

Запорный элемент является важным составляющим компонентом узла. С помощью него можно остановить ток воды в трубе. Необходимость такой меры может быть обусловлена выходом из строя различного оборудования (например, обратного клапана)

Важно запомнить, что шаровой кран монтируется в удобном, легкодоступном месте, чтобы в случае необходимости не возникло проблем с его использованием

Схема подключения счетчика на воду

Фильтр также является обязательным элементом узла. Его функция заключается в улавливании крупных частиц, которые могут присутствовать внутри водопроводной коммуникации. Таким образом, в схеме установки счетчика воды указывается фильтр грубой очистки.

Все вышеперечисленные элементы, как правило, оснащаются внутренней резьбой, что позволяет производить их врезку. Для стыковки этих деталей между собой используются специальные соединительные приспособления – сгоны. Их конструкция предусматривает наличие наружной резьбы.

Стоит отметить, что существуют обязательные и необязательные элементы схемы. Ко вторым относят обратные клапаны. Их функция – предотвращение движения носителя по трубе в обратную сторону. Использование этого приспособления в схеме подключения счетчика воды позволяет исключить возможность увеличения показаний, причиной которых зачастую является нестабильное давление в коммуникации.

Монтаж обратного клапана, кроме всего прочего, препятствует попаданию холодной воды из одного трубопровода в другой. Чаще всего такая проблема возникает в квартирах, в которых установлена душевая кабина с низкокачественными смесителями. Таким образом, установка этого клапана рекомендуется, однако не является обязательной мерой во время монтажа водоизмерительного прибора.

Энергозависимый счетчик воды с обратным клапаном

Стоимость установки счетчика воды зависит от количества дополнительного оборудования. В некоторых случаях после монтажа запорного приспособления устанавливается еще один вентиль. Необходимость этого обусловлена тем, что при демонтаже водоизмерительного устройства вода из трубопровода может пролиться на пол. Данный элемент также не входит в перечень обязательного оборудования.

Еще одно приспособление, относящееся к категории необязательных, – редуктор. Его функция заключается в коррекции давления в сети. Установка этого элемента позволяет стабилизировать давление в трубопроводе и избежать быстрого износа различных запорных элементов, а также очистных фильтров. Монтируется после фильтра грубой очистки.

Технология установки водного счетчика

Когда все необходимое уже приобретено, ознакомьтесь с инструкциями всех элементов. В техпаспорте счетчика обязательно указывается, какое расстояние прямого отрезка должно находиться перед прибором и до него. Процедура установки состоит из следующих этапов.

Этап 1. Вначале разложите все детали в линию, дабы потом не путаться: обратный клапан, водомер, фильтр и запорный кран

На каждой детали есть стрелочки, обратите на них внимание – все они должны указывать в одну сторону

Все элементы системы

Этап 2. Далее сделайте «сухое» соединение, необходимое для того, чтобы правильно просчитать витки. Закручиваете фильтр на кран и считаете витки, обычно их не больше пяти

Обращайте внимание, на каком из витков отстойник находится внизу – к примеру, на четвертом. Раскручиваете все, берете уплотнитель (можно обычную льняную паклю) и наматываете его на фильтр запорного крана

Это делаете следующим образом:

• берете одну прядь пакли, выравниваете и делаете из нее ровный шнур толщиной не более 1 миллиметра;
• наматываете ее на резьбу так, чтобы все канавки были закрыты;
• сверху наносите сантехническую пасту и закручиваете запорный кран (главное – не переусердствовать, дабы соединение не лопнуло).

Этап 3. Зачастую с водными счетчиками в комплекте идут американки и кольца-уплотнители. Американки (специальные патрубки с накидными гайками, используемые для соединения труб)  подойдут, а вот кольца покупаете новые. Если счетчик устанавливается для горячей воды, то лучше использовать паронитовые прокладки, а если для холодной, то резиновые. На фильтр накручиваете патрубок, используя ту же льняную паклю, затем счетчик. Другой патрубок соедините с обратным клапаном.

Соединение патрубка с обратным клапаном

Всю конструкцию крепите к водомеру. У вас получится следующее:

• выключатель запорного крана «смотрит» вверх;
• циферблат счетчика тоже вверх;
• отстойник фильтра – так же;
• крыльчатка – вниз.

Этап 4. Все элементы соединены, теперь их нужно врезать в трубопровод, предварительно перекрыв воду.

Измеряете, какой длины получилась конструкция. Отмеряете такое же расстояние на трубе от места стыка. Отрезаете необходимый участок, предварительно подставив тазик (возможно, вода будет течь, хоть и не под напором).

Этап 5. Крепите конструкцию к подводящей трубе. Здесь могут возникнуть некоторые проблемы. Если трубопровод металлический, то потребуется нарезать резьбу, но это еще не все

Самое важное – правильно отмерить расстояние, ведь это не пластик и гнуться не будет. Желательно весь участок заменить полипропиленовыми трубами, тогда потребуются специальные фитинги для соединения пластика с металлом

Счетчик врезается в магистраль

Последовательность самостоятельной установки

Самостоятельная установка счетчиков воды возможна после подготовки всех комплектующих. В технической документации на счётчик обязательно указано, какой прямой отрезок трубы должен подходить к прибору и какой отходить от него. При этом сама процедура установки счётчика воды своими руками состоит из определённых этапов.

1. На первом этапе необходимо разложить все части в одну линию чтобы не путаться при сборке: обратный клапан, водяной счётчик, фильтр и кран. Все детали промаркированы стрелочками, которые должны располагаться в одном направлении.
2. Все детали соединяются отдельно от водопровода. Это позволит правильно рассчитать количество витков при сборке.
3. Закручивая фильтр на кран, нужно отметить на каком витке после предварительной затяжки фильтр будет направлен вниз. После чего механизмы разбираются, и на резьбу наматывается уплотнитель – пакля или сантехническая лента и фильтр капитально накручивается на кран.
4. Обычно в комплекте с водомером поставляются прокладки и американки – патрубок с накидной гайкой для соединения труб. Если водомер устанавливается на горячую воду, используют прокладки из паронита. В свою очередь, для холодного водопровода подойдут силиконовые уплотнительные кольца.
5. На фильтр накручивается патрубок, для уплотнения соединения, которого используется пакля и уже на него водомер. Второй патрубок соединяется с обратным клапаном.
6. После сборки всех основных элементов выполняется врезка в трубу водопровода. Для этого измеряется длина получившейся конструкции, и её размеры отмечаются на трубе. Далее, отмеченный участок водопровода вырезается.
7. Полученная конструкция крепится к трубе, подводящей в квартиру воду. При этом если вводная труба, металлическая на ней, нарезается резьба. В случае с пластиковыми трубами понадобятся специальные переходники и паяльник для сварки полипропилена. Если же вводная труба из металлопластика, то используют фитинги и переходники.
8. Те же манипуляции в зависимости от материала используемых труб выполняются и на выходной трубе.

Установка счётчика воды своими руками – процесс не слишком сложный. Намного больше времени уйдёт на решение бюрократических вопросов: подачи различных заявлений, получения разрешительной документации и прочих мелочей, связанных с установкой водяного счётчика. Также нужно помнить, что водомеры подлежат регулярной проверке в водоканале. Счётчики для холодной воды проверяются каждые 4 года, а горячего водоснабжение каждые 6 лет.
