Одноклавишный выключатель

Подключение выключателя, через распределительную коробку.

Как подключить лампочку через выключатель: разъясняем схему Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается.
Ниже представлены несколько схем подключений, подразумевающих наличие ламп. Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.
Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Такое подключение нужно обязательно выполнять со светильниками, которые имеют равную мощность. Второй контакт выходящий соединяется с фазовым проводником, идущим от осветительного прибора.
Теоретически подключение не отличается от описанного выше — нулевая жила идет напрямую от распределительного щита к потребителю, а вот в фазный производится врезка прерывателя. То есть к проходному переключателю подключаются 3 проводника.
Фазный провод от розетки подключается к базе питания 2 красных провода , а ноль к нулевой линии 2 синих провода. От группы из трех линейных проводков один нужно отсоединить и использовать самостоятельно. Меры по обеспечению электробезопасности Предварительно, до начала осуществления действий по установке выключателей, осветительных приборов, их подключению друг к другу и сети, необходимо обесточить питание В той части домашней разводки, где предполагается производство электромонтажных работ. Спонсор написания этой статьи Мастерская по Реставрации ванн Подключение лампочки и выключателя.

Жилы заземления можно не соединять между собой. В любом случае перед началом работ нужно рассмотреть схему подключения выключателя к лампочке. Думаю каждому из вас знаком этот вид выключателей, так как они используются повсюду. Как подключить выключатели к лампочке.

Можно на скрутки проводов навинчивать специальные изолирующие зажимы. Вы заходите на 1-й этаж дома и включаете свет. В ней производится соединение проводов данной цепи по выбранной схеме управления освещением. Так же как и в предыдущей группе меня интересует ваше мнение.

Так как если подключить одну лампу 20 Ватт, а другую, например, на Ватт, то лампа с меньшей мощностью тут же выйдет из строя, так как по ней пройдёт ток такой же, как и во второй лампе мощностью Ватт, а это в 10 раз больше её номинала. Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.
схема люминесцентного светильника с 1 лампой

https://youtube.com/watch?v=fShMPV3tTy8

Подключение нескольких ламп

Можно подключить две лампочки к одному выключателю. Для этого их нужно соединить параллельно и подключить к проводу, идущему к светильнику. Количество ламп при таком подключении ограничивается только номинальным током самого выключателя, но все лампы будут включаться и отключатся одновременно. Для раздельной работы необходимо применение других элементов коммутации.

Если для удобства эксплуатации вы решили установить выключатель с подсветкой, то вы должны учитывать один момент. Многие современные энергосберегающие лампы и лампы на основе светодиодов при такой схеме будут периодически вспыхивать, и вам придётся либо менять лампы, либо отключать подсветку.

В завершение ещё раз хочется напомнить о строгом соблюдении правил техники безопасности на всех этапах выполнения работы

Уделяйте особое внимание надёжности соединения проводников и изоляции этих мест

Замена старого выключателя

Для начала рассмотрим случай когда выполняется ремонт, и необходимо заменить неисправное устройство коммутации на новое, а кабеля и остальные элементы исправны. Самая большая трудность здесь в том, как разобрать и как собрать выключатель.

Если коммутатор наружный, найдите винты, которыми крепится защитная крышка. Открутите их, снимите крышку и открутите винты или шурупы (обычно их два), которыми устройство крепится к стене, и станут доступными клеммы.

Для того чтобы разобрать внутренний, для начала аккуратно подденьте тонкой отвёрткой клавишу и снимите её, после этого вы сможете раскрутить находящиеся под ней винты и снять декоративную пластиковую панель. По бокам есть два винта, которыми устройство закрепляется в монтажной коробке, ослабьте их и выньте коммутатор.

После того как вы разобрали выключатель, вам остаётся ослабить винты на клеммах (полностью их выкручивать не нужно) и вытянуть оба провода. Маркировать провода необязательно, их подключение может быть произвольным.

Разберите новый коммутатор, подключите к проводам и соберите, выполнив вышеуказанные операции в обратном порядке

Следует обратить особое внимание на затяжку винтов на клеммах, слабая затяжка может привести к нагреву места соединения и стать причиной пожара

Особенности подключения одноклавишных выключателей света с дистанционным управлением

За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.

После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.

Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт

В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.

Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.

Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.

Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.

По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.

Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.

Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.

Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.

Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.

В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.

Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.

Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.

Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.

Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.

Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.

Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.

Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.

Ими же выровнял длину провода в подрозетнике.

Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.

Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.

Об управлении современным освещением из разных мест

После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:

прилагаемого пульта брелка;
и даже через интернет со смартфона.

Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.

Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно или задать вопрос, который мы сможем совместно обсудить.

Предназначение

Самой обычной ситуацией, в которой может понадобиться двухклавишный выключатель, является наличие люстры на несколько лампочек. Например, у вас есть люстра на две или более лампочек, и вам хотелось бы иметь возможность включать одну из них, две, или все вместе. Вот для этого и пригодится выключатель на две клавиши.

Немного другая ситуация, встречается реже, но относится к той же категории. У вас есть два светильника в комнате, и вы хотите иметь возможность включать их с одной точки. Для этого устанавливается двухклавишный выключатель, к которому подсоединяются оба светильника.

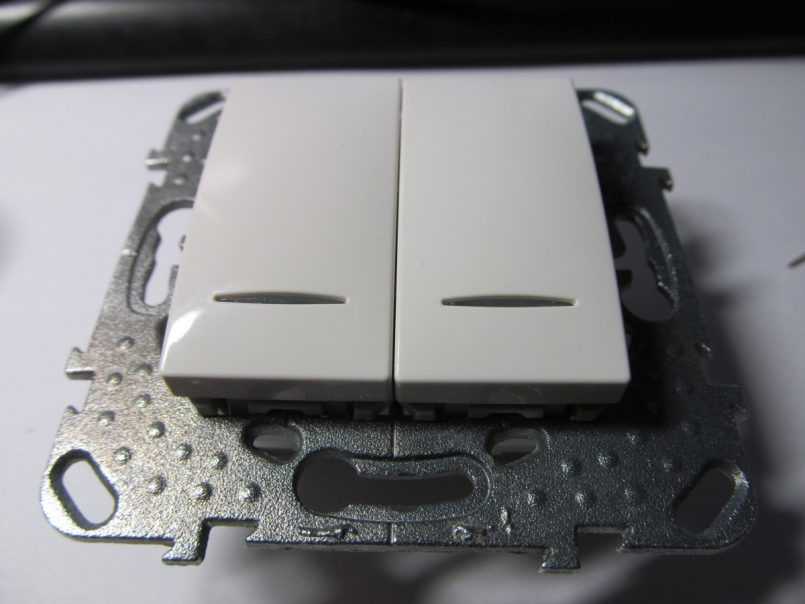

Самое главное отличие заключается не в количестве переключателей, а в схеме двухклавишного выключателя, которая предусматривает другое количество контактов, если сравнивать со стандартным одноклавишным.

Здесь стоит отметить, что при монтаже двухклавишного выключателя нужно иметь провод, как минимум, на три жилы, это при том, даже если у вас нету отдельного провода на заземление.

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

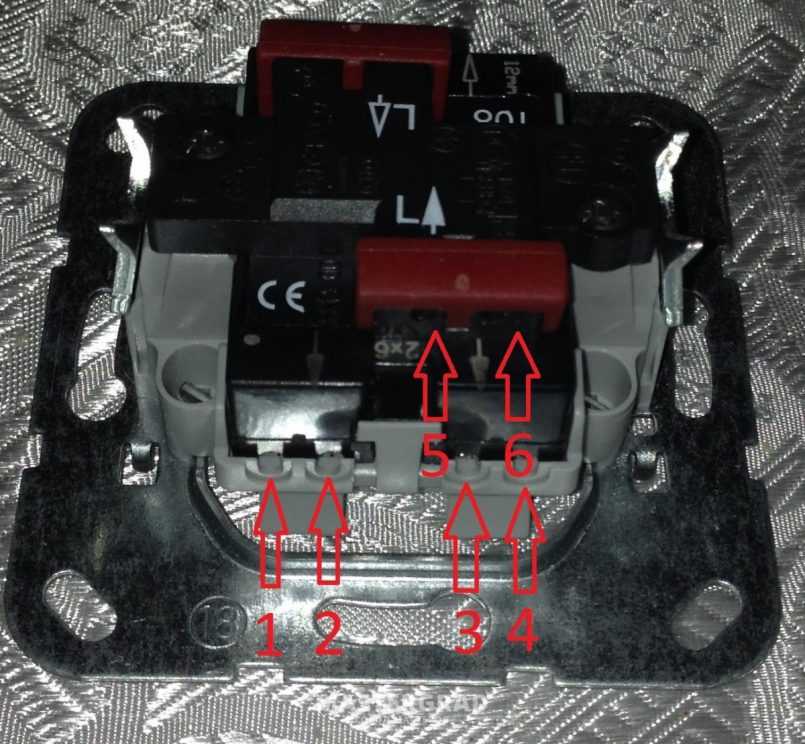

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

Схема присоединения

Небольшое видео вам в помощь.

https://youtube.com/watch?v=rg0J-caHDjQ

ВСЕГДА перед началом работ обесточивайте сеть!
Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Схема подключения проходного выключателя с 2х мест

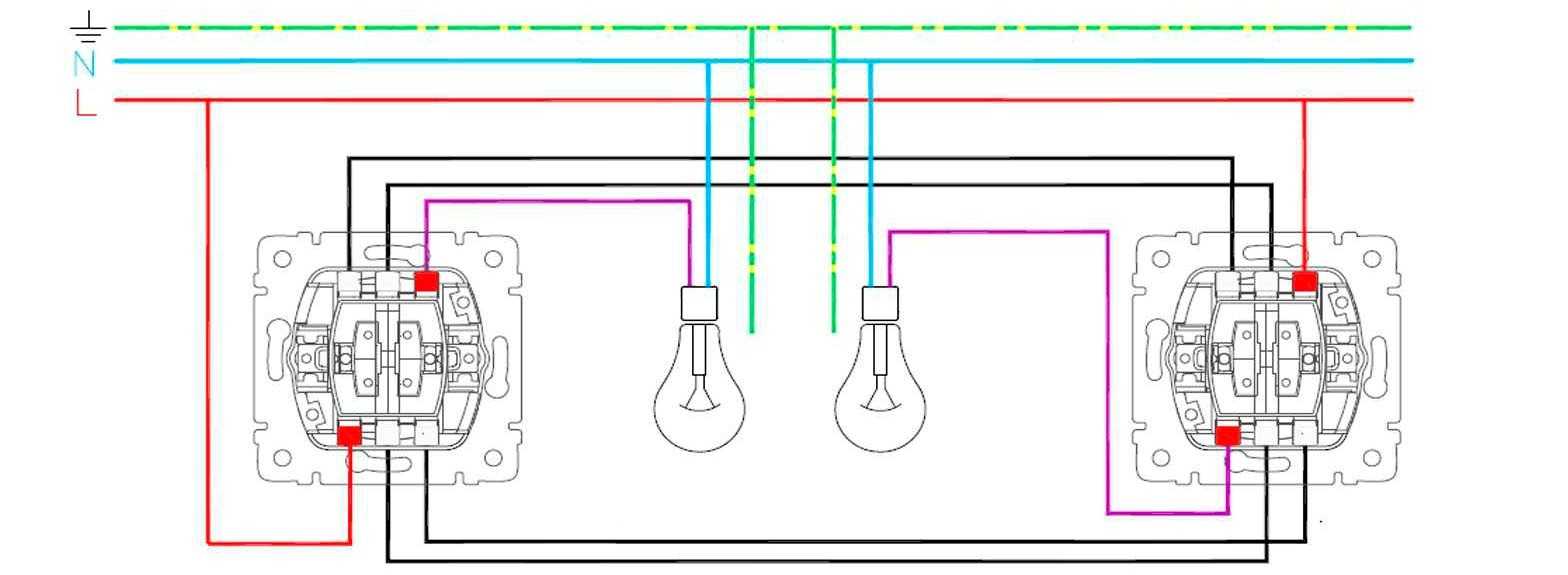

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

выполняется зачистка концов проводов от изоляции;
при помощи индикатора необходимо определить фазовый провод;
при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
выполняется соединение проводами между собой нулевых клемм переключателей;
подключение отдельного провода второго выключателя к светильнику;
в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Основные способы подключения

Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

Подключаем веревочный экземпляр бра

Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.

На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.

Клавишная бра-модель

Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.

В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.

Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.

Пользоваться бра через выключатель удобно в детских комнатах.

Бра со шнуром и «вилкой»

Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.

Инструкция по подключению бра

Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.

Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой;
Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом

Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него;
В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель. Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня

Отверстия проделываются перфоратором.

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.

После того, как выбраны все необходимые элементы, крышка крепится к стене;
Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Заключение

Не забывайте о соблюдении правил безопасности при установке приборов для управления светом, указанных ниже:

Разводите проводку так, чтобы при нажатии клавиш происходил разрыв фазы, а не нуля.
Работайте только после полного отключения электрического питания.
Даже если вы уверены, где ноль, а где фаза, не поленитесь проверить статус проводов при помощи индикаторной отвертки.
Все соединения формируйте в пределах распределительной коробки – это не только обеспечит электробезопасность, но и облегчит процесс выявления неисправностей.

Весь процесс монтажа при правильно подходе на займет более получаса, при этом вы сможете сэкономить на услугах мастера. Пользуйтесь приведенными в статье инструкциями, тогда установка не вызовет у вас никаких проблем!
